  1. Responsi GRAFIK KENDALI p DAN np PS. SUPERVISOR JAMINAN MUTU PANGAN PROGRAM DIPLOMA - IPB

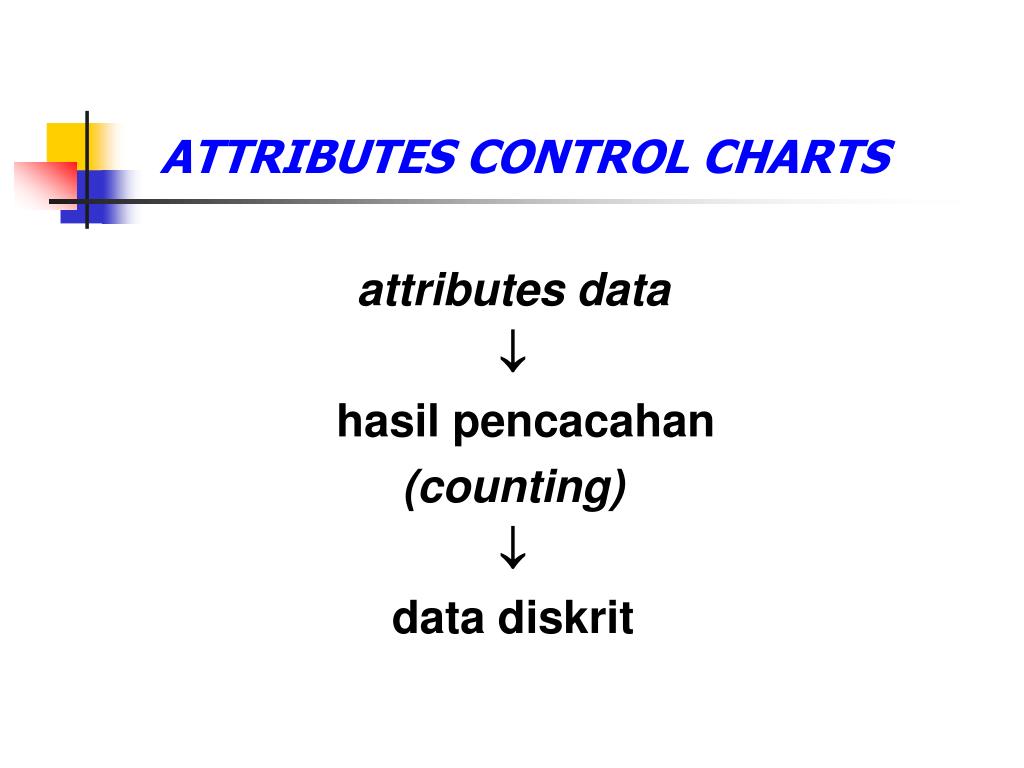

  2. ATTRIBUTES CONTROL CHARTS attributes data  hasil pencacahan (counting)  data diskrit

  3. DUA KELOMPOK p dan npc dan u memonitor memonitor nonconforming/defective items nonconformities/defects

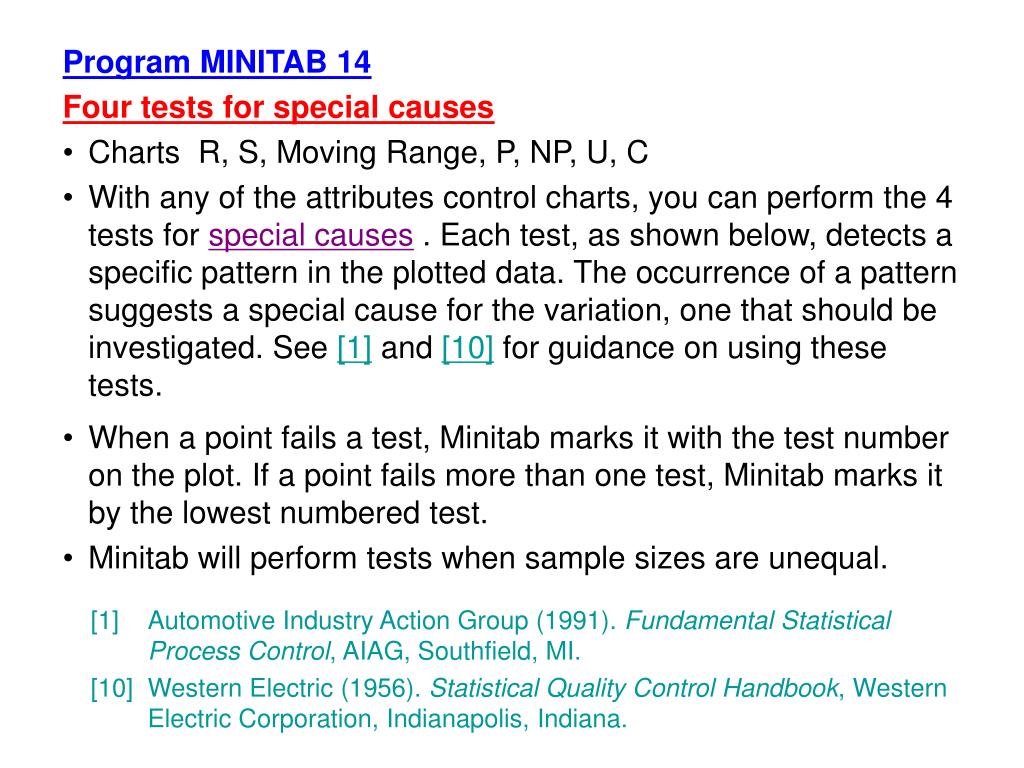

  4. Program MINITAB 14 • Four tests for special causes • Charts  R, S, Moving Range, P, NP, U, C • With any of the attributes control charts, you can perform the 4 tests for special causes . Each test, as shown below, detects a specific pattern in the plotted data. The occurrence of a pattern suggests a special cause for the variation, one that should be investigated. See [1] and [10] for guidance on using these tests. • When a point fails a test, Minitab marks it with the test number on the plot. If a point fails more than one test, Minitab marks it by the lowest numbered test. • Minitab will perform tests when sample sizes are unequal. [1] Automotive Industry Action Group (1991). Fundamental Statistical Process Control, AIAG, Southfield, MI. [10] Western Electric (1956). Statistical Quality Control Handbook, Western Electric Corporation, Indianapolis, Indiana.

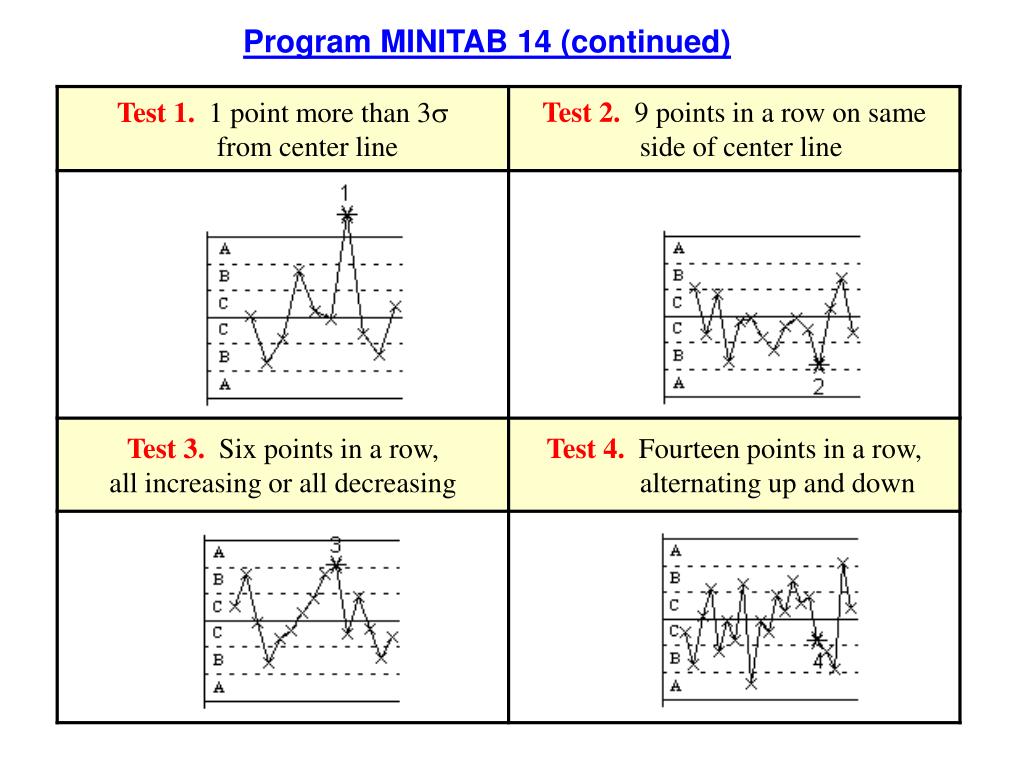

  5. Program MINITAB 14 (continued)

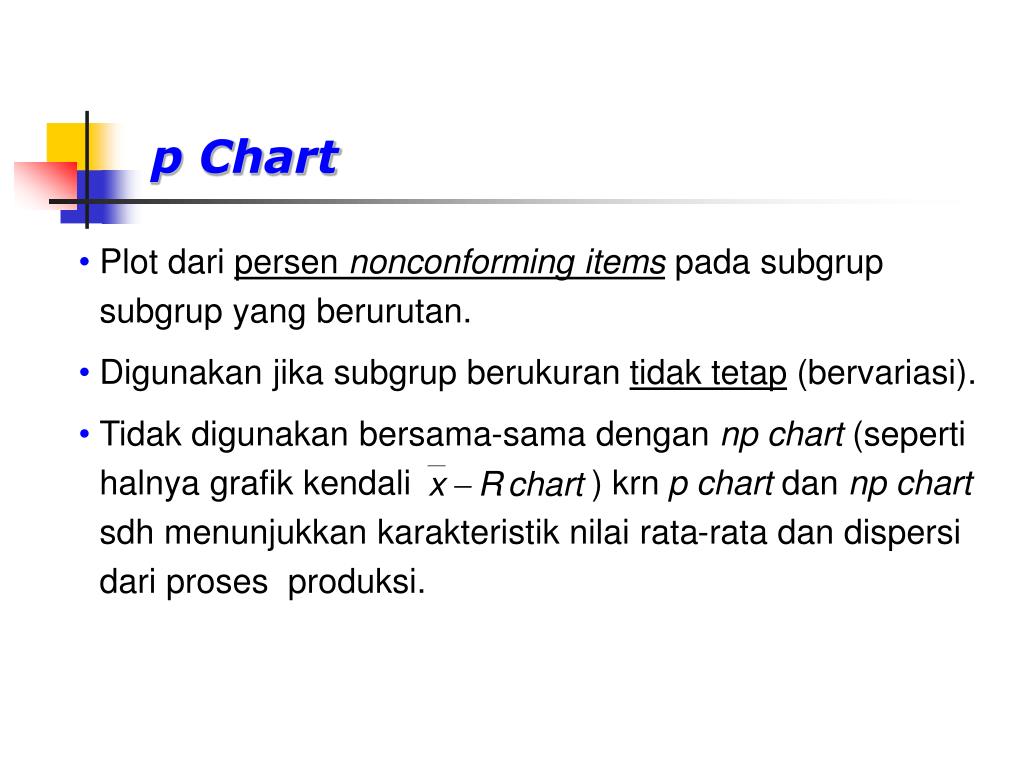

  6. p Chart • Plot dari persen nonconforming itemspada subgrup subgrup yang berurutan. • Digunakan jika subgrup berukuran tidak tetap (bervariasi). • Tidak digunakan bersama-sama dengan np chart (seperti halnya grafik kendali ) krn p chart dan np chart sdh menunjukkan karakteristik nilai rata-rata dan dispersi dari proses produksi.

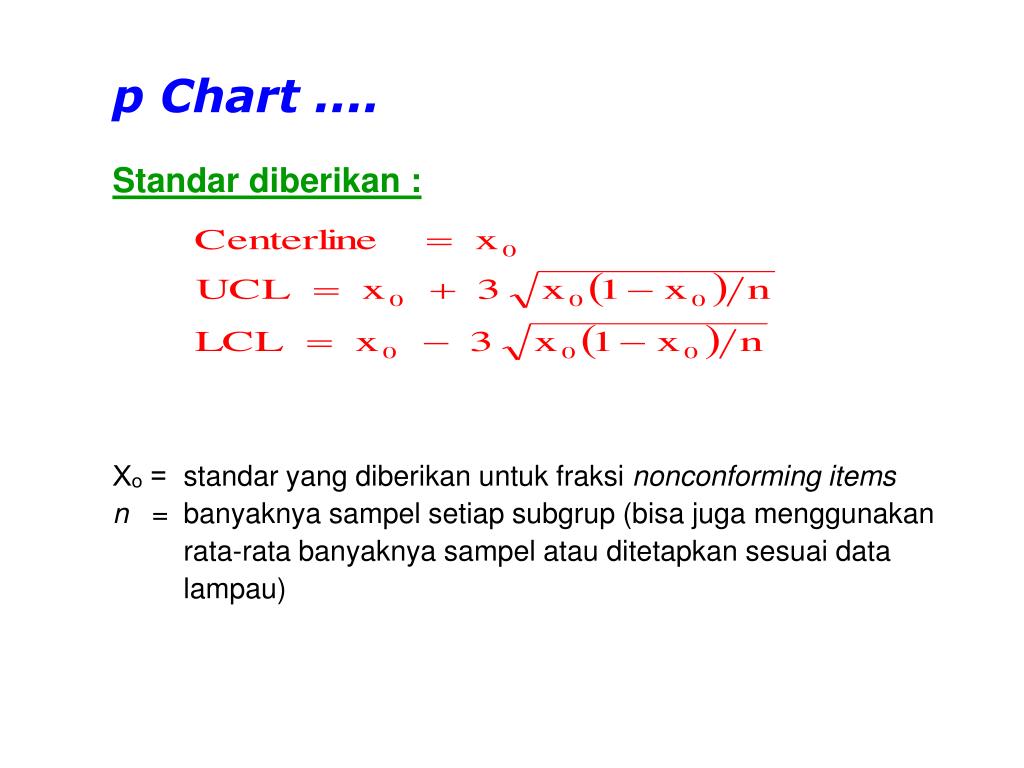

  7. p Chart .... Standar diberikan : Xₒ = standar yang diberikan untuk fraksi nonconforming items n = banyaknya sampel setiap subgrup (bisa juga menggunakan rata-rata banyaknya sampel atau ditetapkan sesuai data lampau)

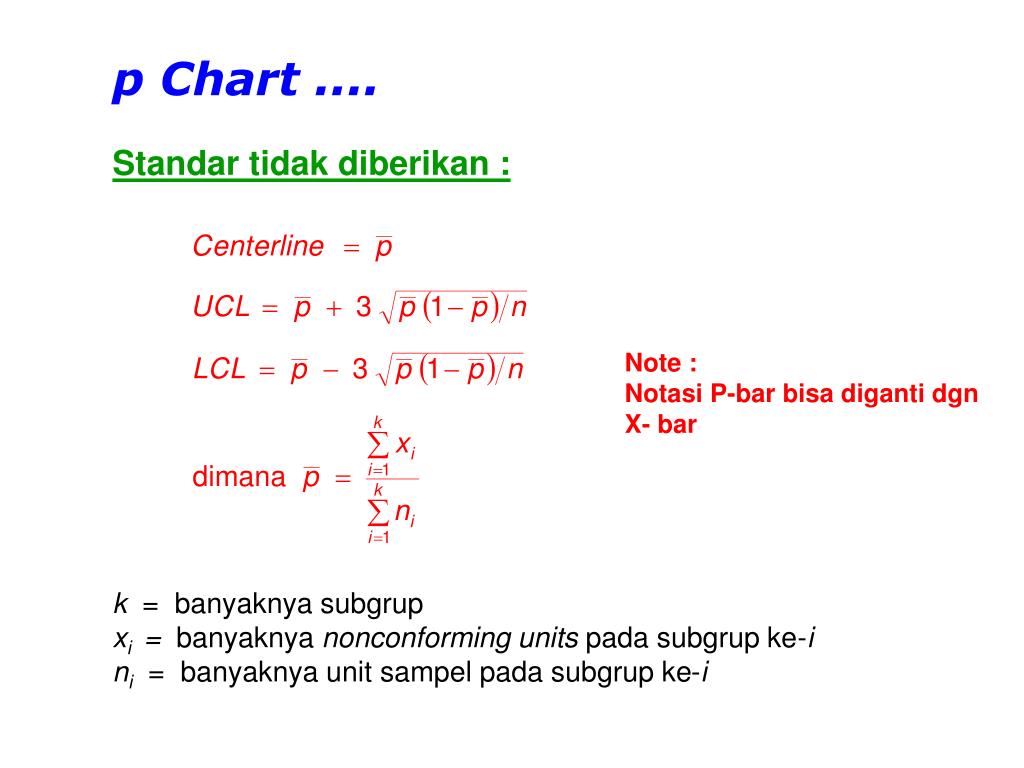

  8. p Chart .... Standar tidak diberikan : Note : Notasi P-bar bisa diganti dgn X- bar k = banyaknya subgrup xi = banyaknya nonconforming units pada subgrup ke-i ni= banyaknya unit sampel pada subgrup ke-i

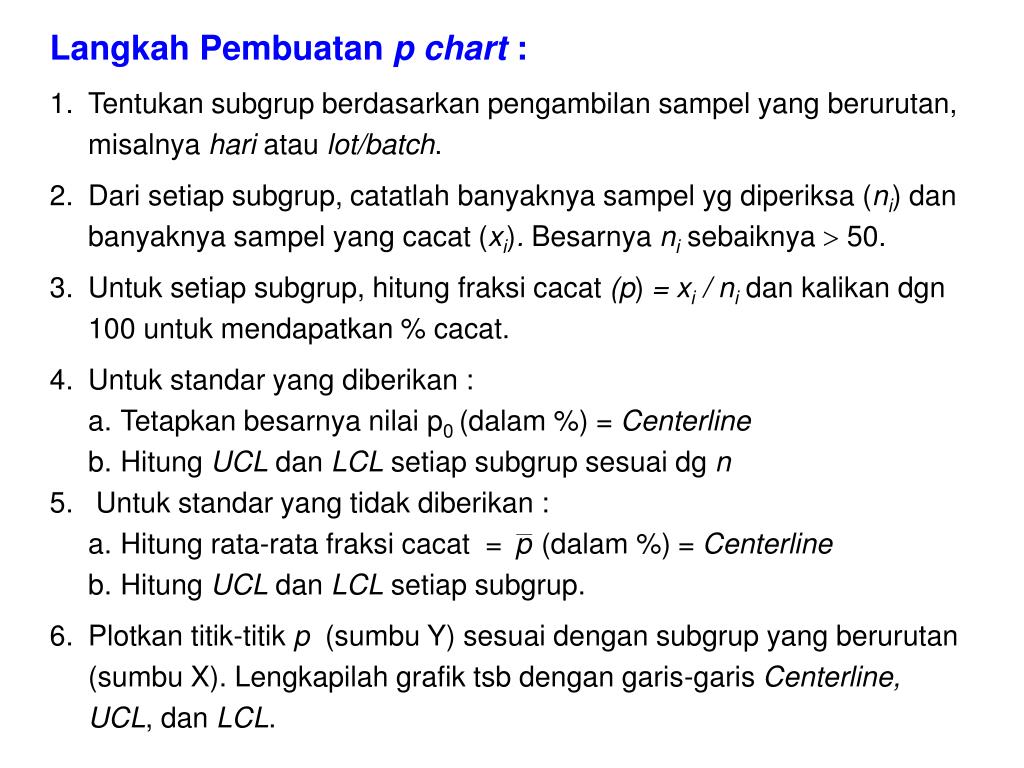

  9. Langkah Pembuatan p chart : 1. Tentukan subgrup berdasarkan pengambilan sampel yang berurutan, misalnya hari atau lot/batch. 2. Dari setiap subgrup, catatlah banyaknya sampel yg diperiksa(ni) dan banyaknya sampel yang cacat(xi). Besarnya ni sebaiknya  50. 3. Untuk setiap subgrup, hitung fraksi cacat (p) = xi / nidankalikan dgn 100 untuk mendapatkan % cacat. 4. Untuk standar yang diberikan : a. Tetapkan besarnya nilai p0 (dalam %) = Centerline b. Hitung UCL dan LCL setiap subgrup sesuai dg n 5. Untuk standar yang tidak diberikan : a. Hitung rata-rata fraksi cacat = (dalam %) = Centerline b. Hitung UCL dan LCL setiap subgrup. 6. Plotkan titik-titik p (sumbu Y) sesuai dengan subgrup yang berurutan (sumbu X). Lengkapilah grafik tsb dengan garis-garis Centerline,UCL, dan LCL.

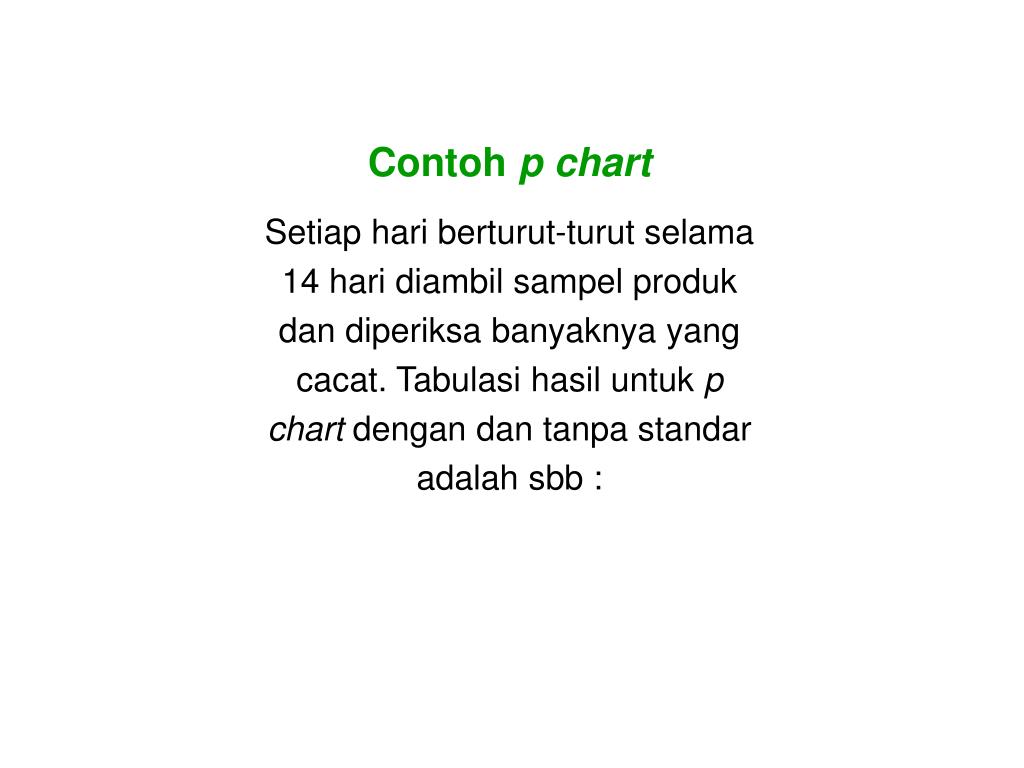

  10. Contoh p chart Setiap hari berturut-turut selama 14 hari diambil sampel produk dan diperiksa banyaknya yang cacat. Tabulasi hasil untuk p chart dengan dan tanpa standar adalah sbb :

  11. Tabulasi Data p Chart

  12. p Chart – Standard given

  13. Tabulasi Data p Chart – No standard given

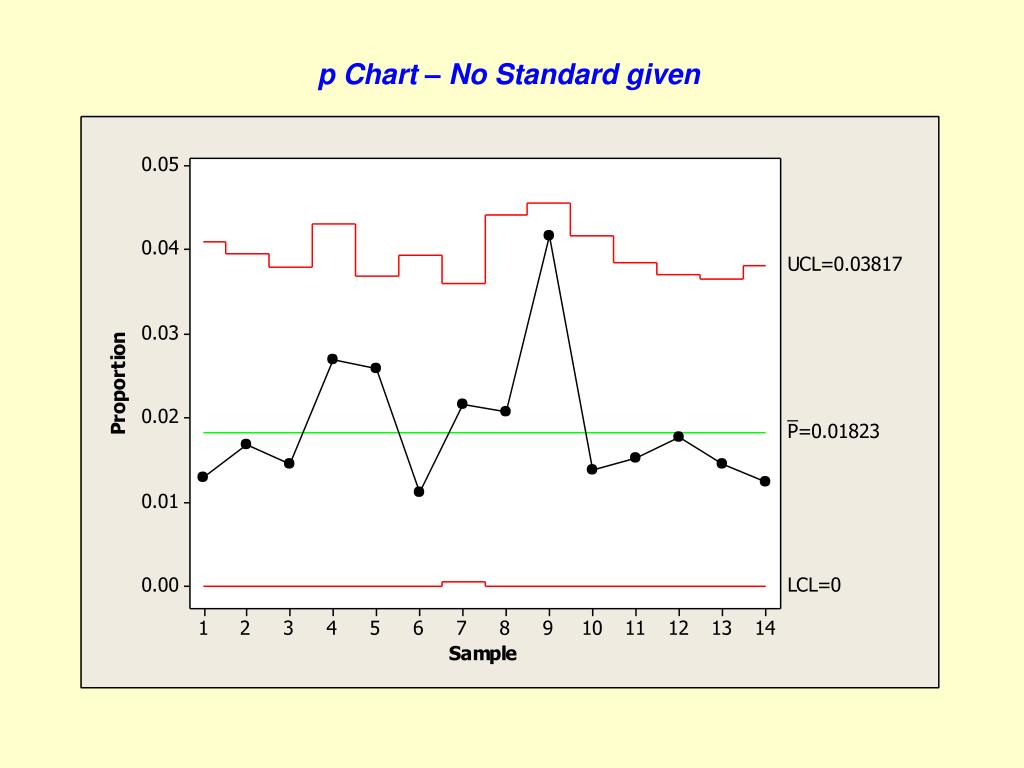

  14. p Chart – No Standard given

  15. LATIHAN : • Buatlah p chart – no standard given dengan data 7 subgrup pertama dari contoh. • Lakukan analisis thd grafik kendali tsb.

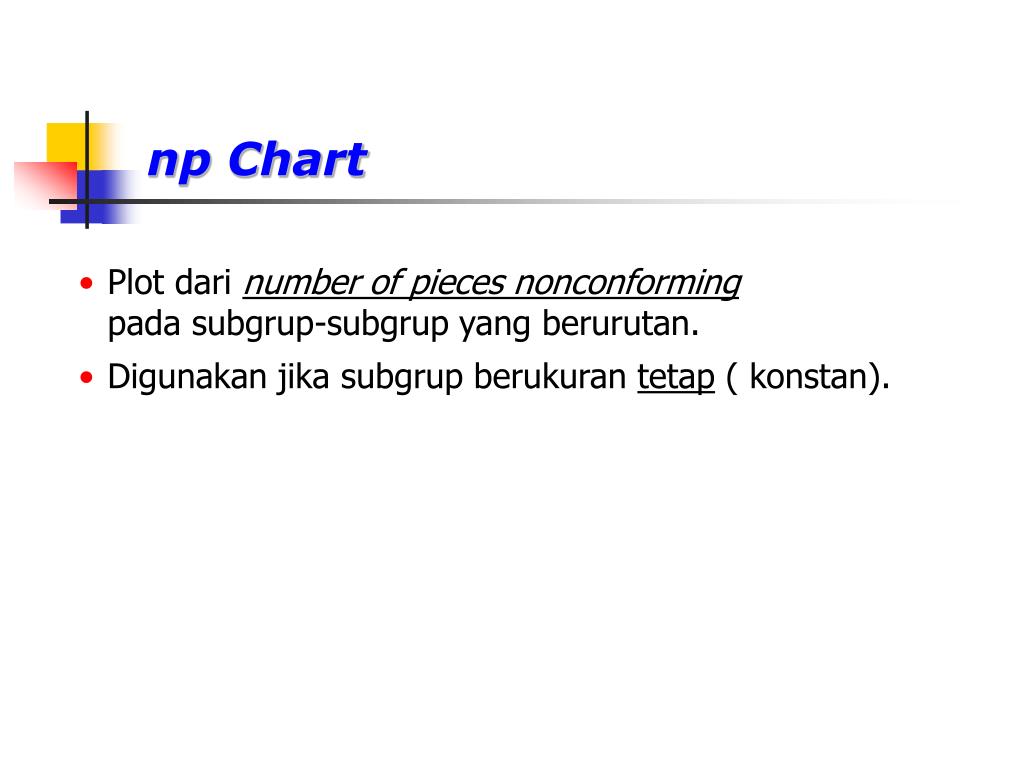

  16. np Chart • Plot dari number of pieces nonconforming • pada subgrup-subgrup yang berurutan. • Digunakan jika subgrup berukuran tetap (konstan).

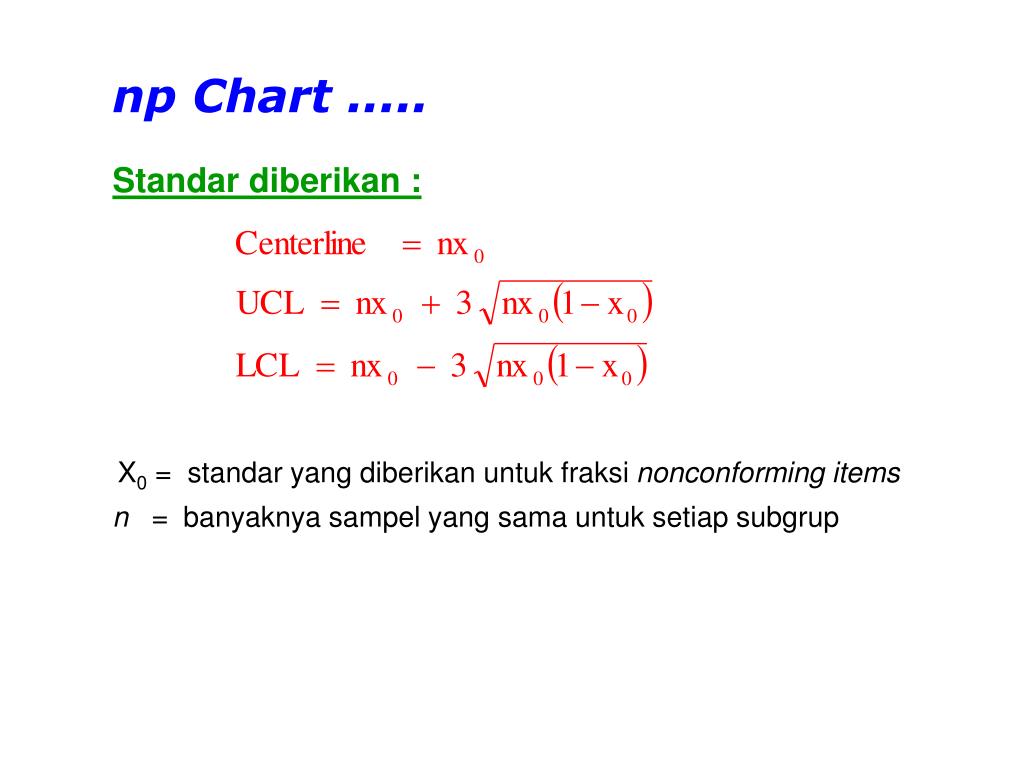

  17. np Chart ..... Standar diberikan : X0 = standar yang diberikan untuk fraksi nonconforming items n = banyaknya sampel yang sama untuk setiap subgrup

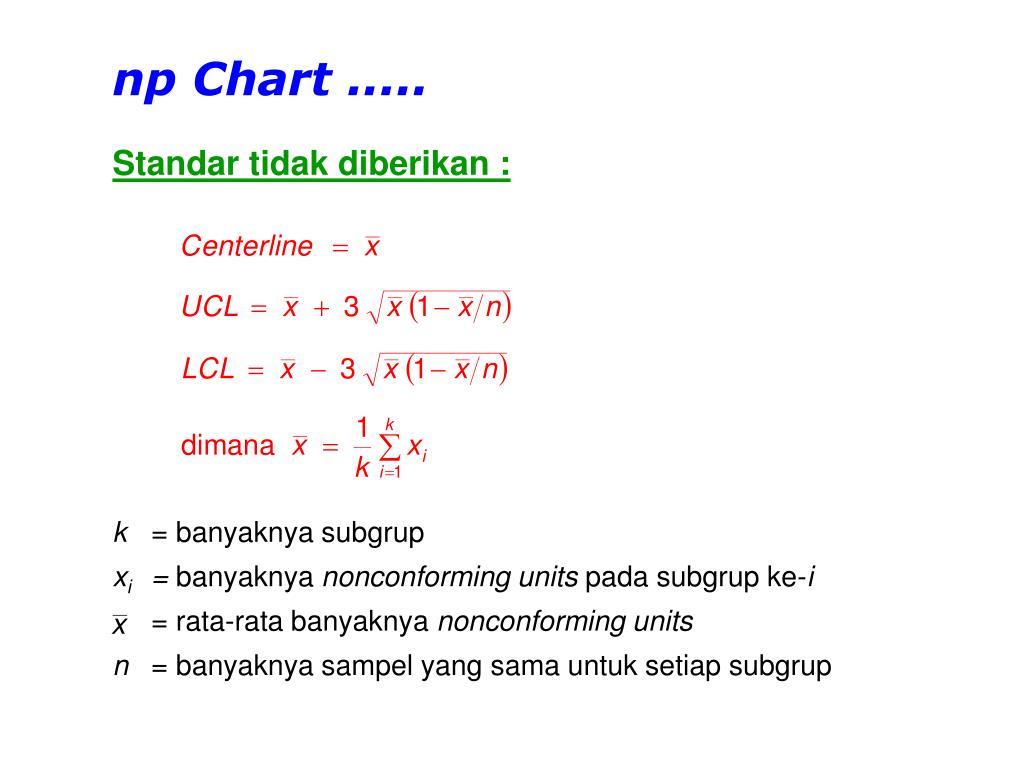

  18. np Chart ..... Standar tidak diberikan : k = banyaknya subgrup xi = banyaknya nonconforming units pada subgrup ke-i = rata-rata banyaknya nonconforming units n = banyaknya sampel yang sama untuk setiap subgrup

  19. Langkah Pembuatan np chart : 1. Tentukan subgrup berdasarkan pengambilan sampel yang berurutan, misalnya hari atau lot/batch. 2. Tentukan banyaknya sampel yg diperiksauntuk setiap subgrup (n) dan catatlah banyaknya sampel yang cacat(xi). Sebaiknya n 50. 3. Untuk standar yang diberikan : a. Tetapkan nilai p0 dan hitung nilai np0 = Centerline b. Hitung UCL dan LCL 4. Untuk standar yang tidak diberikan : a. Hitung rata-rata cacat = = Centerline b. Hitung UCL dan LCL 5. Plotkan nilai-nilai x (sumbu Y) sesuai dengan subgrup yang berurutan (sumbu X). Lengkapilah grafik tsb dengan garis-garis Centerline,UCL, dan LCL.

  20. Contoh np chart Pada shift pertama berturut-turut dalam 16 hari diambil sampel sebanyak 50 produk dan diperiksa banyaknya yang cacat. Tabulasi hasil untuk np chart dengan standar 1.5% cacat atau tanpa standar adalah sbb :

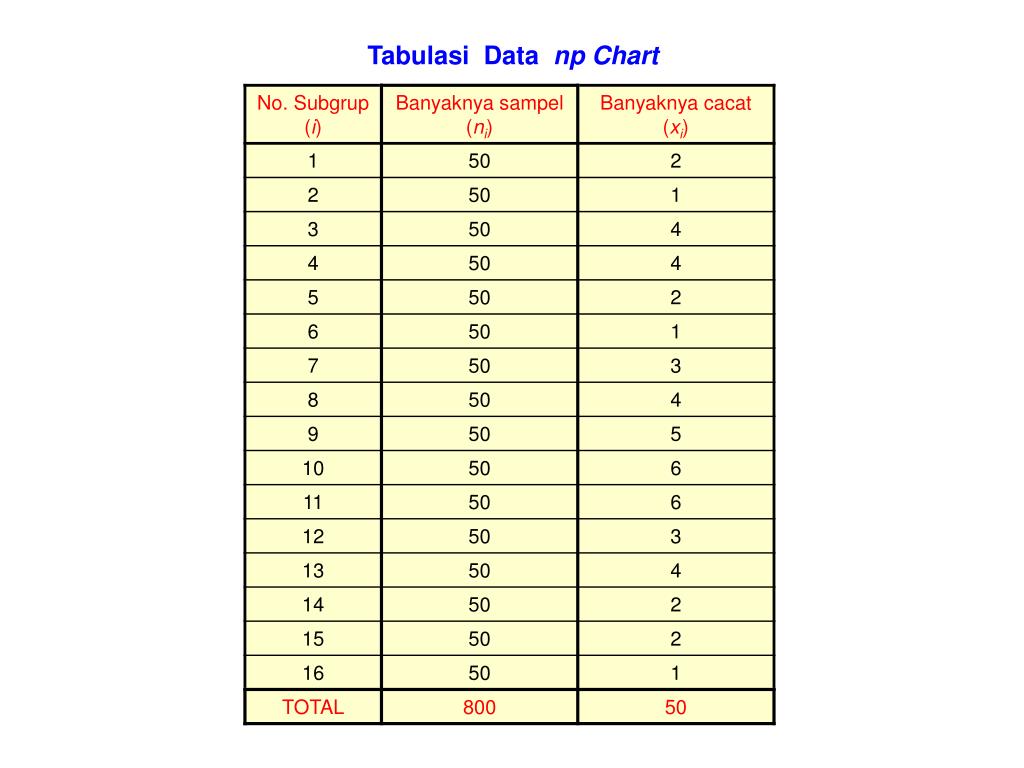

  21. Tabulasi Data np Chart

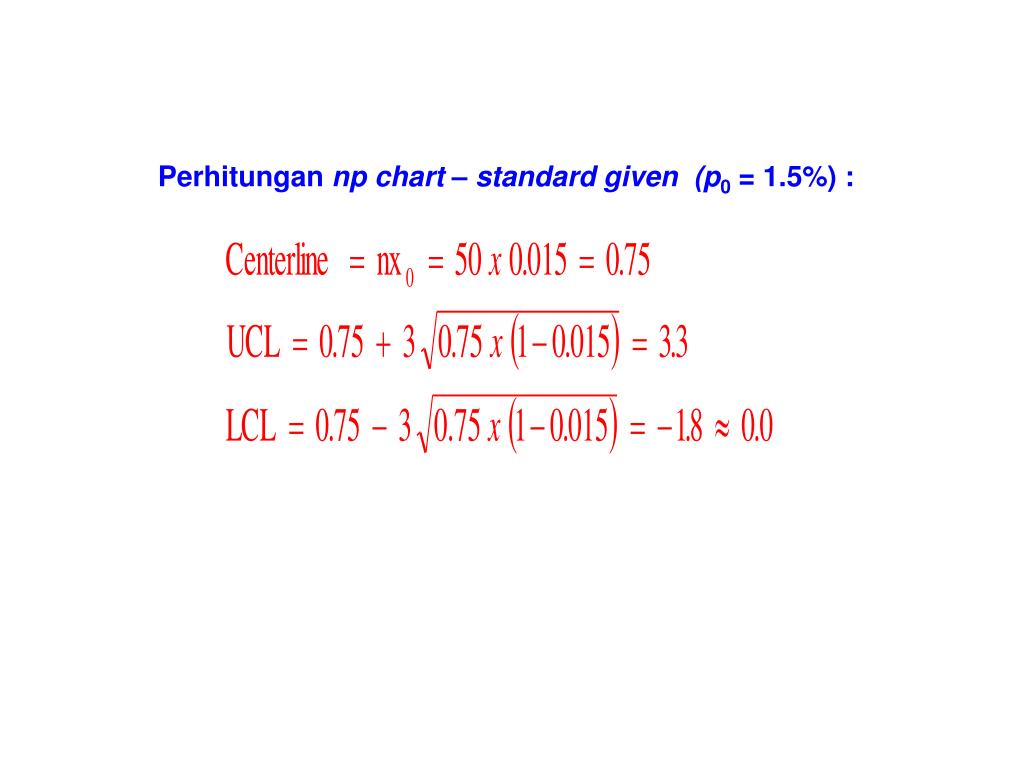

  22. Perhitungan np chart – standard given (p0 = 1.5%) :

  23. np Chart – Standard given

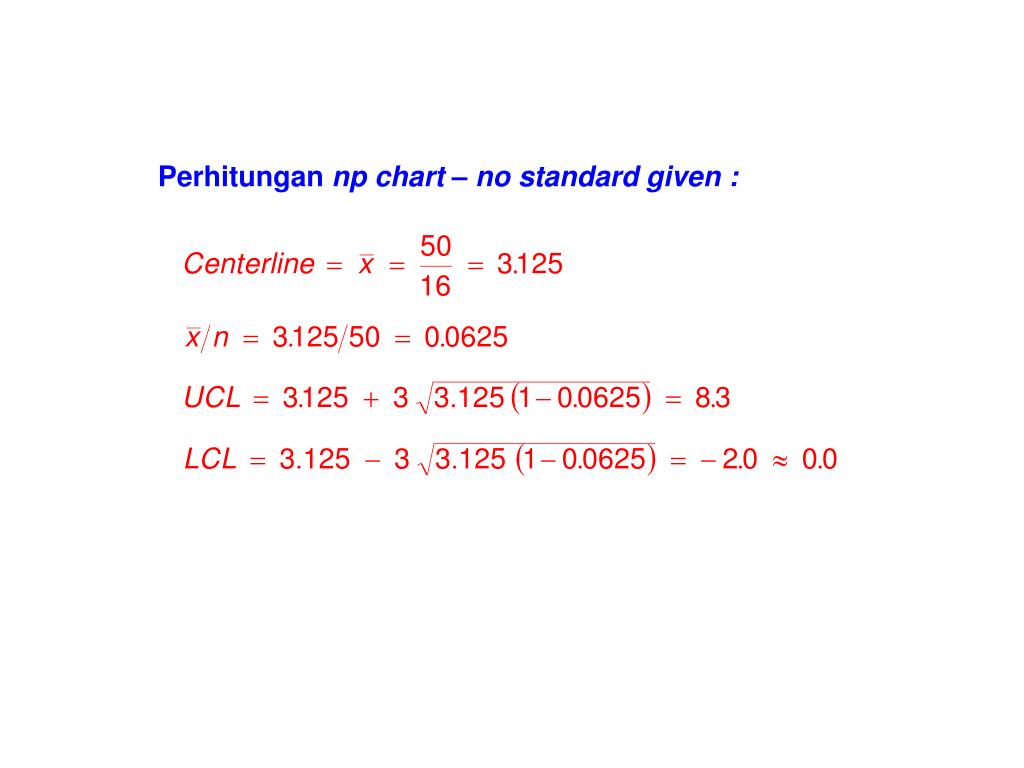

  24. Perhitungan np chart – no standard given :

  25. np Chart – No standard given

  26. Penentuan banyaknya sampel (n) untuk p dan np chart • p = true fraction nonconforming • Peluang mendapatkan setidaknya satu yang cacat dari sejumlah sampel adalah 0.90 • Contoh : • Jika diketahui nilai p = 0.02 maka banyaknya sampel yang harus diambil : n = 2.303 / 0.02 = 115

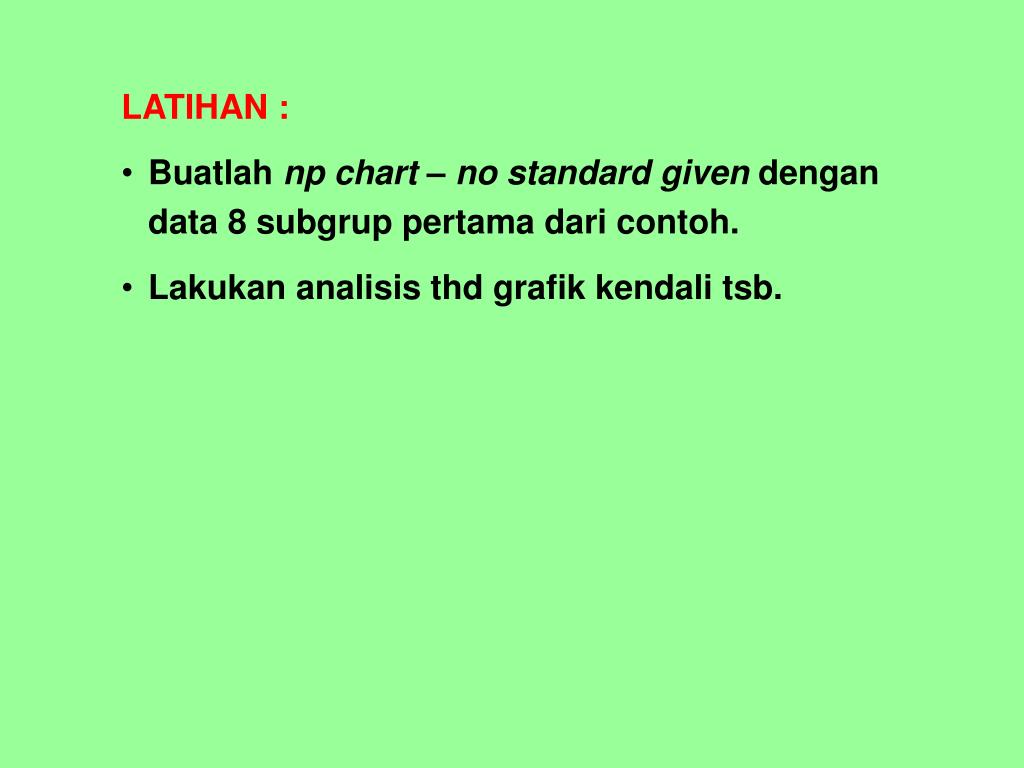

  27. LATIHAN : • Buatlah np chart – no standard given dengan data 8 subgrup pertama dari contoh. • Lakukan analisis thd grafik kendali tsb.
