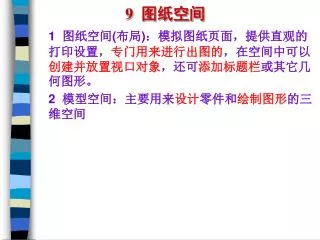

  1. 9 图纸空间 1 图纸空间(布局)：模拟图纸页面，提供直观的打印设置，专门用来进行出图的，在空间中可以创建并放置视口对象，还可添加标题栏或其它几何图形。 2 模型空间：主要用来设计零件和绘制图形的三维空间

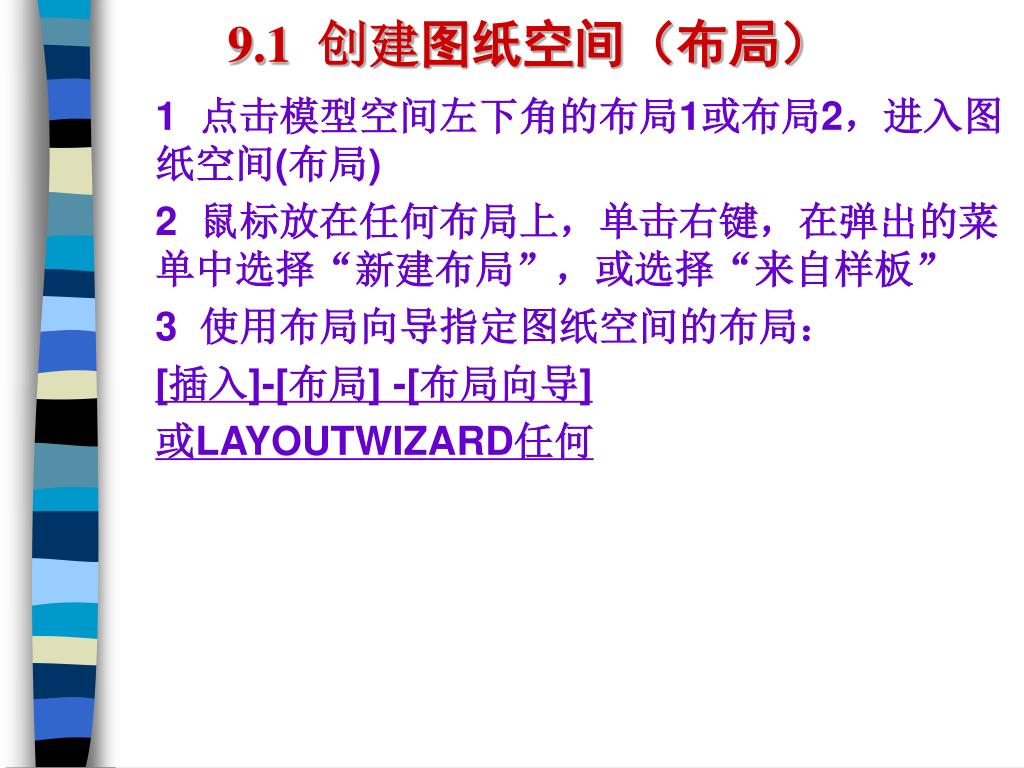

  2. 9.1 创建图纸空间（布局） 1 点击模型空间左下角的布局1或布局2，进入图纸空间(布局) 2 鼠标放在任何布局上，单击右键，在弹出的菜单中选择“新建布局”，或选择“来自样板” 3 使用布局向导指定图纸空间的布局： [插入]-[布局] -[布局向导] 或LAYOUTWIZARD任何

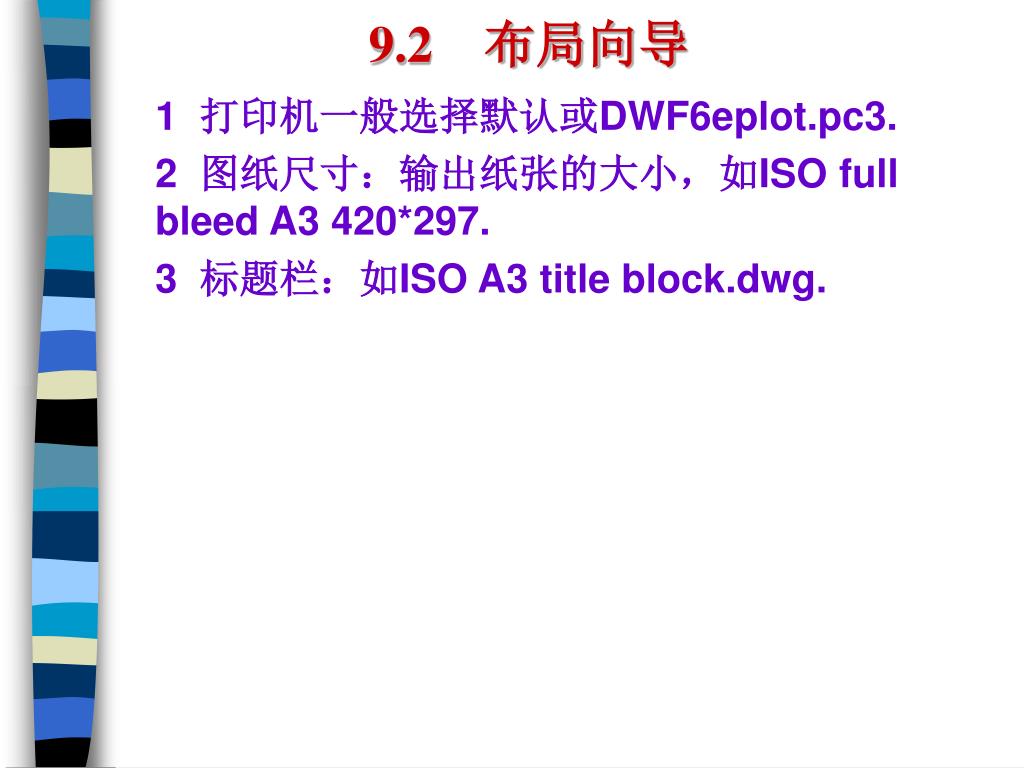

  3. 9.2　布局向导 1 打印机一般选择默认或DWF6eplot.pc3. 2 图纸尺寸：输出纸张的大小，如ISO full bleed A3 420*297. 3 标题栏：如ISO A3 title block.dwg.

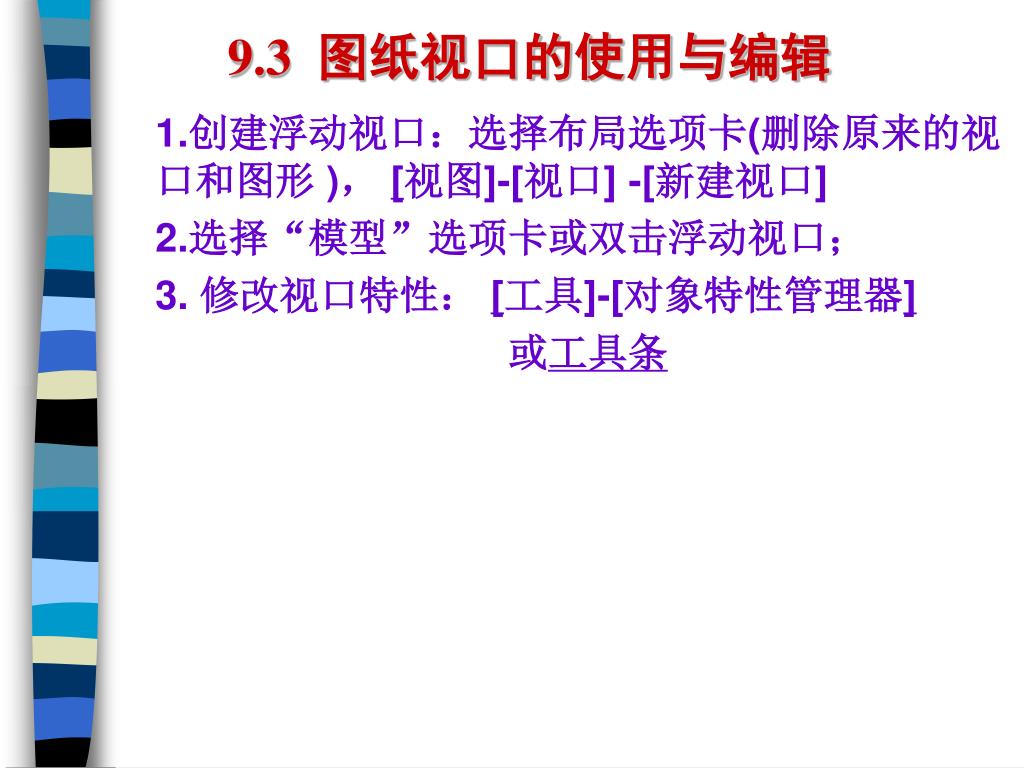

  4. 9.3 图纸视口的使用与编辑 1.创建浮动视口：选择布局选项卡(删除原来的视口和图形 )， [视图]-[视口] -[新建视口] 2.选择“模型”选项卡或双击浮动视口； 3. 修改视口特性： [工具]-[对象特性管理器] 或工具条

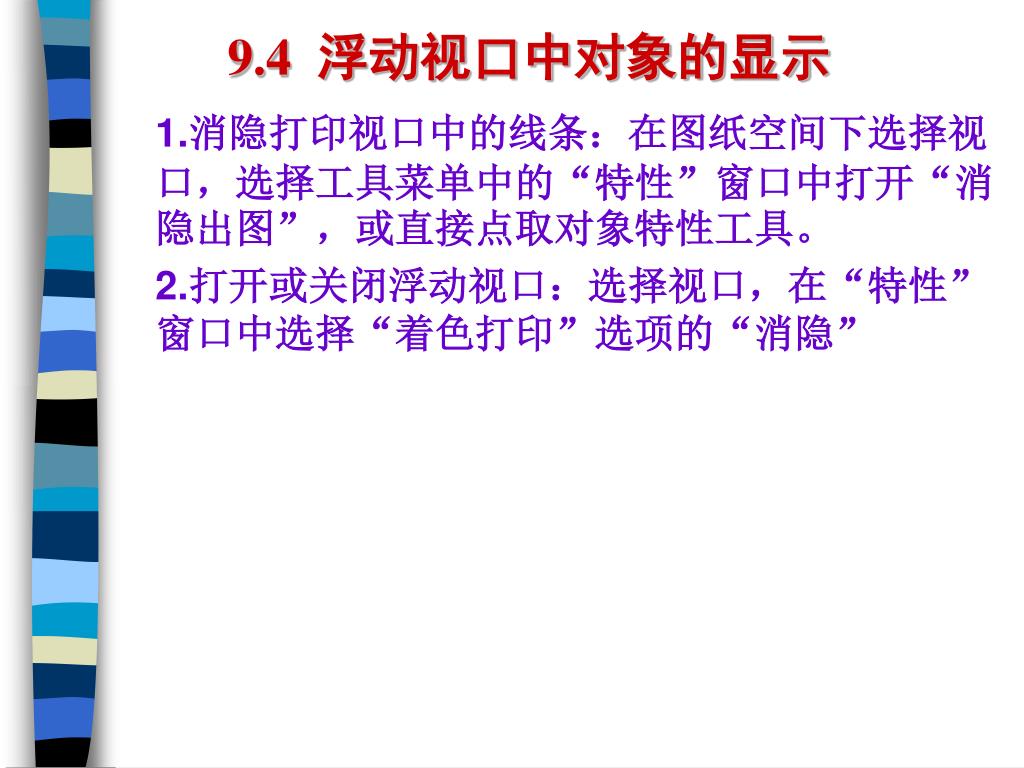

  5. 9.4 浮动视口中对象的显示 1.消隐打印视口中的线条：在图纸空间下选择视口，选择工具菜单中的“特性”窗口中打开“消隐出图”，或直接点取对象特性工具。 2.打开或关闭浮动视口：选择视口，在“特性”窗口中选择“着色打印”选项的“消隐”

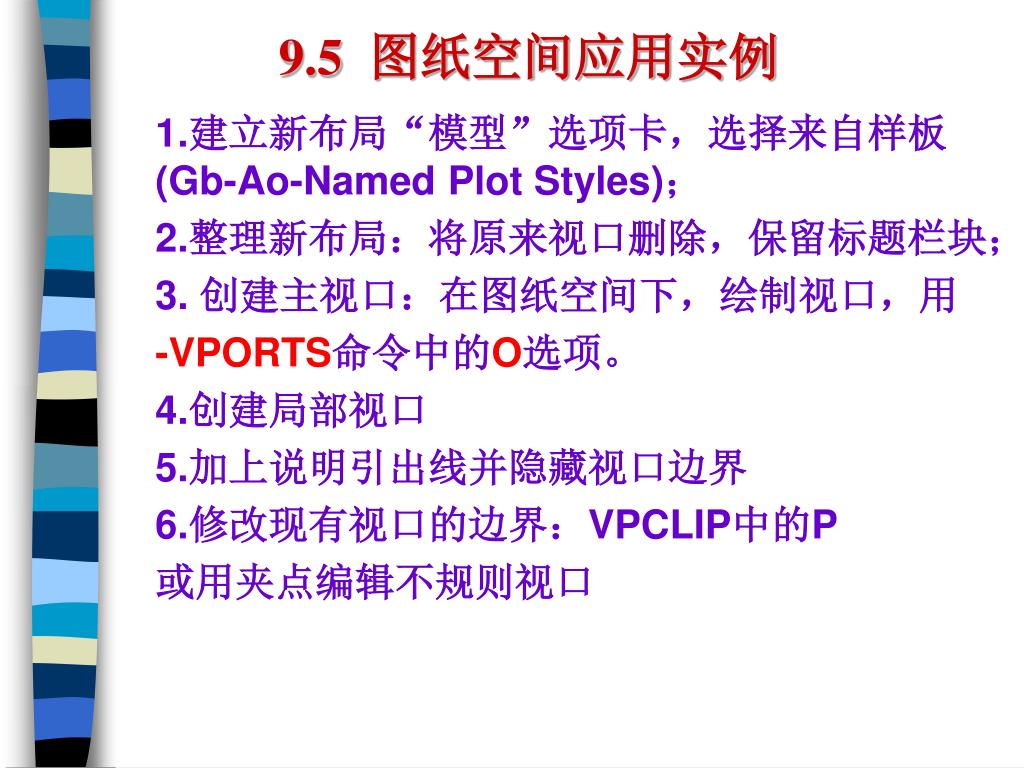

  6. 9.5 图纸空间应用实例 1.建立新布局“模型”选项卡，选择来自样板(Gb-Ao-Named Plot Styles)； 2.整理新布局：将原来视口删除，保留标题栏块； 3. 创建主视口：在图纸空间下，绘制视口，用 -VPORTS命令中的O选项。 4.创建局部视口 5.加上说明引出线并隐藏视口边界 6.修改现有视口的边界：VPCLIP中的P 或用夹点编辑不规则视口

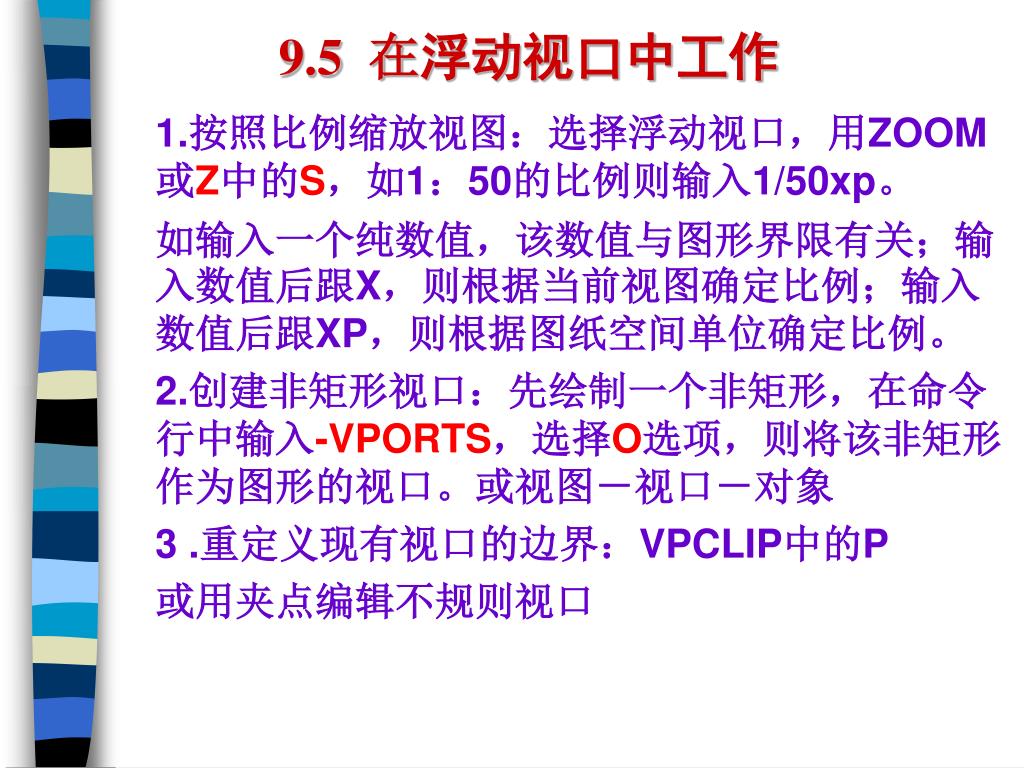

  7. 9.5 在浮动视口中工作 1.按照比例缩放视图：选择浮动视口，用ZOOM或Z中的S，如1：50的比例则输入1/50xp。 如输入一个纯数值，该数值与图形界限有关；输入数值后跟X，则根据当前视图确定比例；输入数值后跟XP，则根据图纸空间单位确定比例。 2.创建非矩形视口：先绘制一个非矩形，在命令行中输入-VPORTS，选择O选项，则将该非矩形作为图形的视口。或视图－视口－对象 3 .重定义现有视口的边界：VPCLIP中的P 或用夹点编辑不规则视口

  8. 9.6 图形打印 9.6.1 图形打印输出简介：设备配置-打印设置-打印样式设定 打印图形的步骤： (1)使用“模型”选项卡在模型空间设计图形 (2)切换到布局选项卡，安排打印用视口和视图 (3)在“页面设置”对话框中设置打印设备和设置，如图纸大小和方向 (4)选择打印样式(monochrome.ctb)或使用打印样式表编辑器创建新的打印样式，将这些打印样式指定给对象以在打印图形中产生特殊效果 (5)打印图形 9.6.2 打印设备的配置

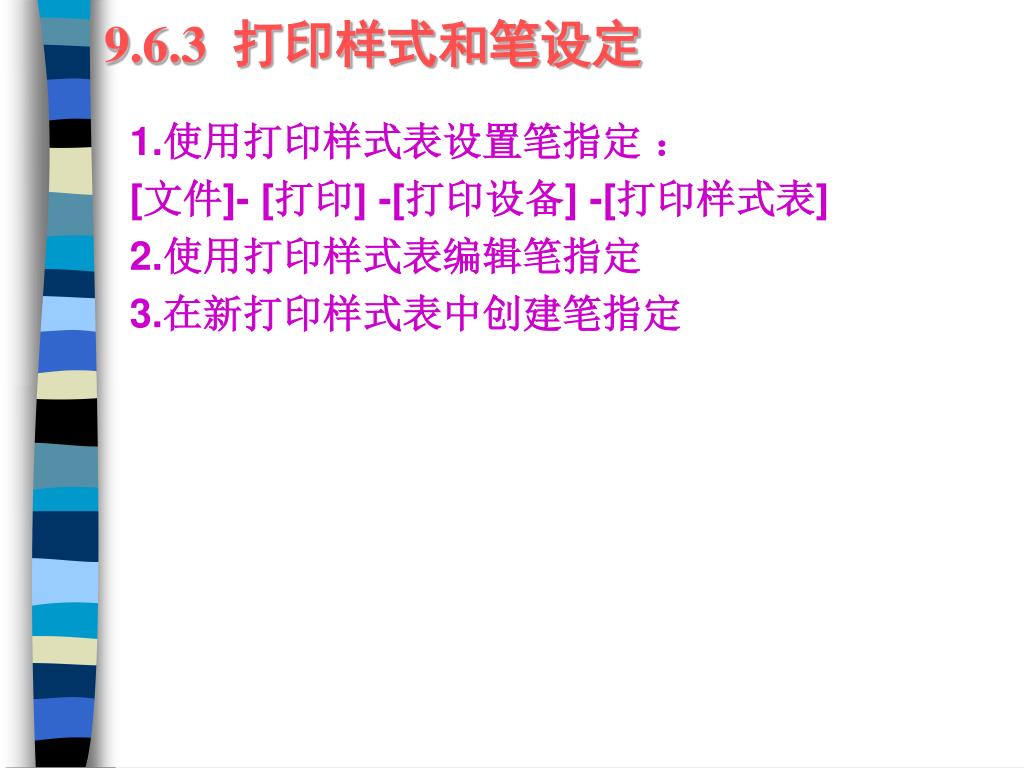

  9. 9.6.3 打印样式和笔设定 1.使用打印样式表设置笔指定 ： [文件]- [打印] -[打印设备] -[打印样式表] 2.使用打印样式表编辑笔指定 3.在新打印样式表中创建笔指定

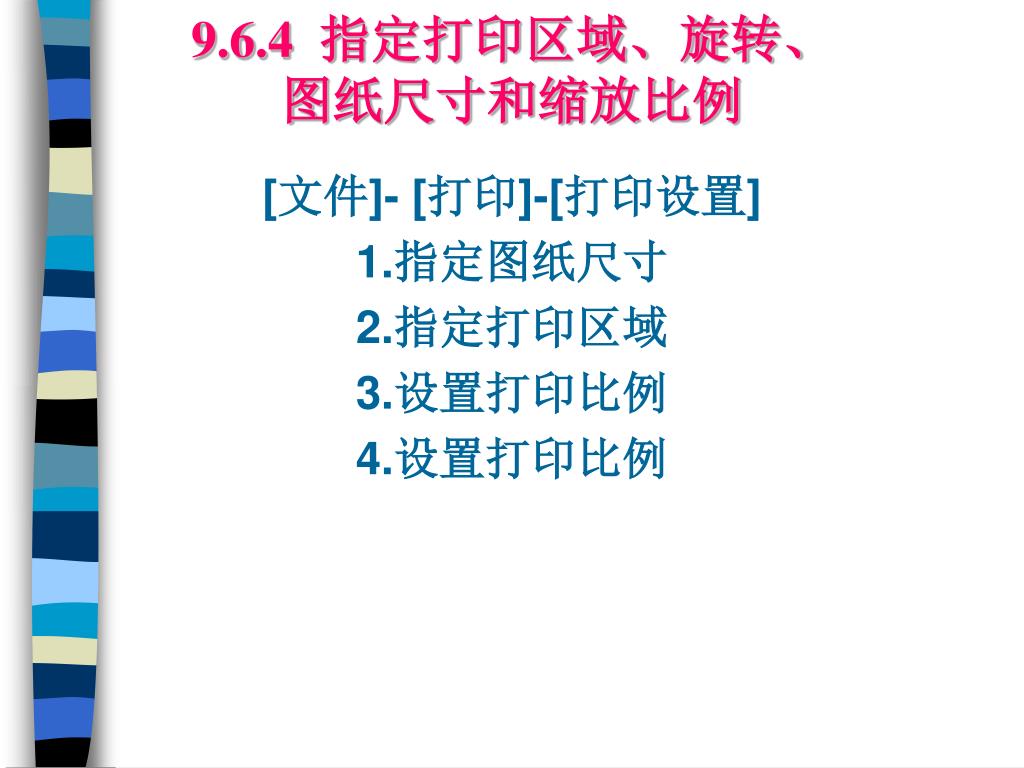

  10. 9.6.4 指定打印区域、旋转、图纸尺寸和缩放比例 [文件]- [打印]-[打印设置] 1.指定图纸尺寸 2.指定打印区域 3.设置打印比例 4.设置打印比例
