พอร์ตอินพุตเอาต์พุต. พอร์ตอินพุตเอาต์พุต. คอมพิวเตอร์จะติดต่อกับอุปกรณ์ภายนอกจะต้องใช้พอร์ตเป็นช่องทางในการติดต่อ โดยพอร์ตอินพุตจะทำหน้าที่รับข้อมูลจากอุปกรณ์ภายนอกเข้าไปประมวลผล ส่วนพอร์ตเอาต์พุตทำหน้าที่ส่งข้อมูลที่คอมพิวเตอร์ประมวลผลแล้วนำออกมาใช้งานภายนอก. พอร์ตอินพุตเอาต์พุต.
E N D

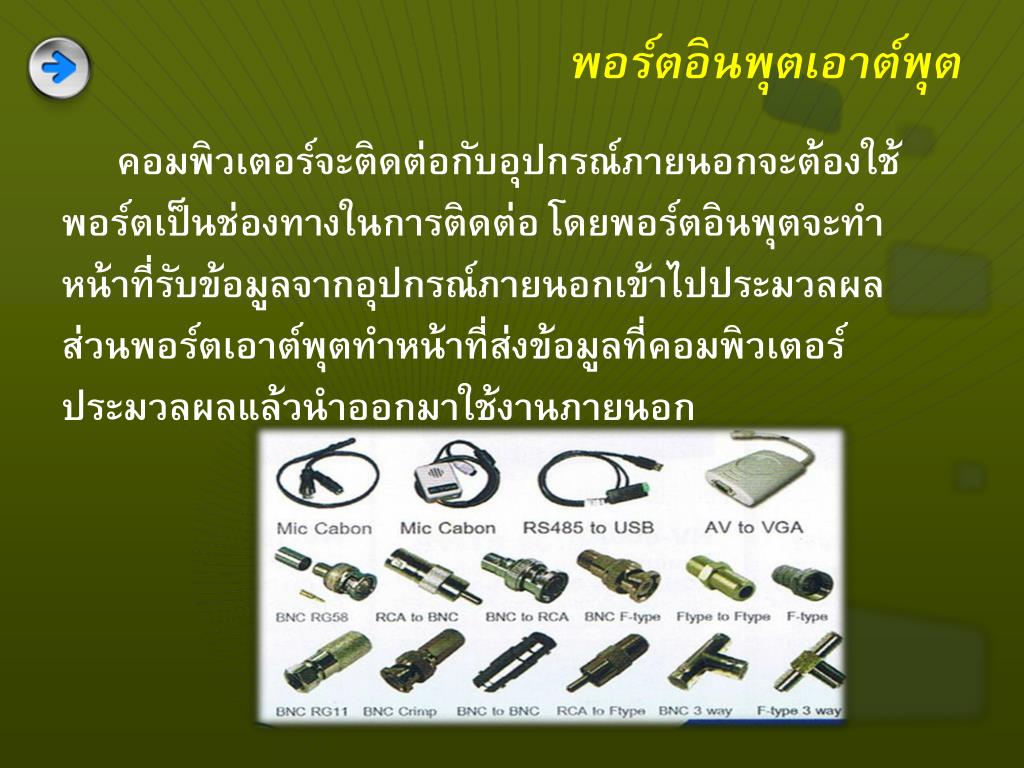

พอร์ตอินพุตเอาต์พุต คอมพิวเตอร์จะติดต่อกับอุปกรณ์ภายนอกจะต้องใช้พอร์ตเป็นช่องทางในการติดต่อ โดยพอร์ตอินพุตจะทำหน้าที่รับข้อมูลจากอุปกรณ์ภายนอกเข้าไปประมวลผล ส่วนพอร์ตเอาต์พุตทำหน้าที่ส่งข้อมูลที่คอมพิวเตอร์ประมวลผลแล้วนำออกมาใช้งานภายนอก

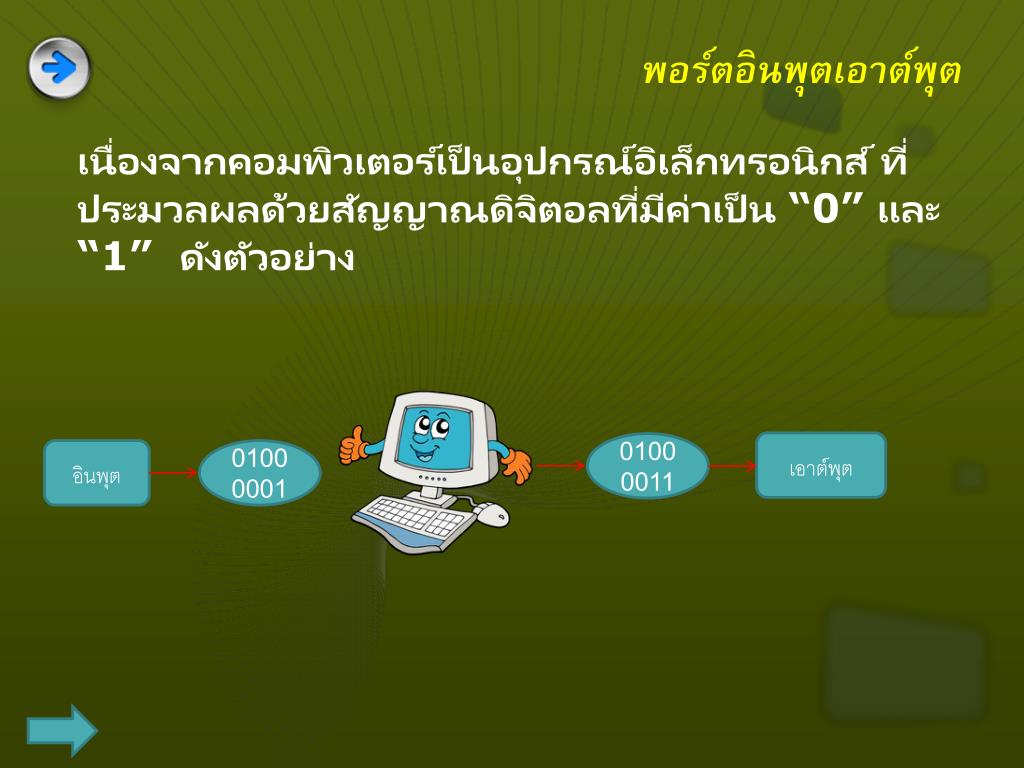

พอร์ตอินพุตเอาต์พุต เนื่องจากคอมพิวเตอร์เป็นอุปกรณ์อิเล็กทรอนิกส์ ที่ประมวลผลด้วยสัญญาณดิจิตอลที่มีค่าเป็น “0” และ “1” ดังตัวอย่าง เอาต์พุต 01000011 อินพุต 01000001

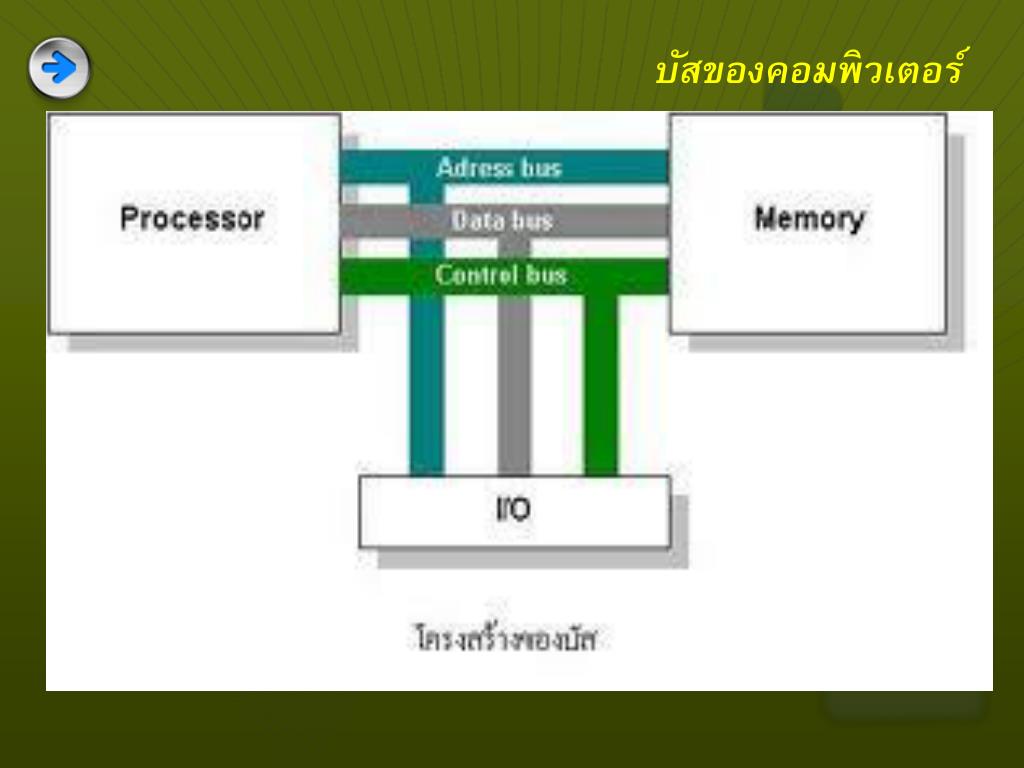

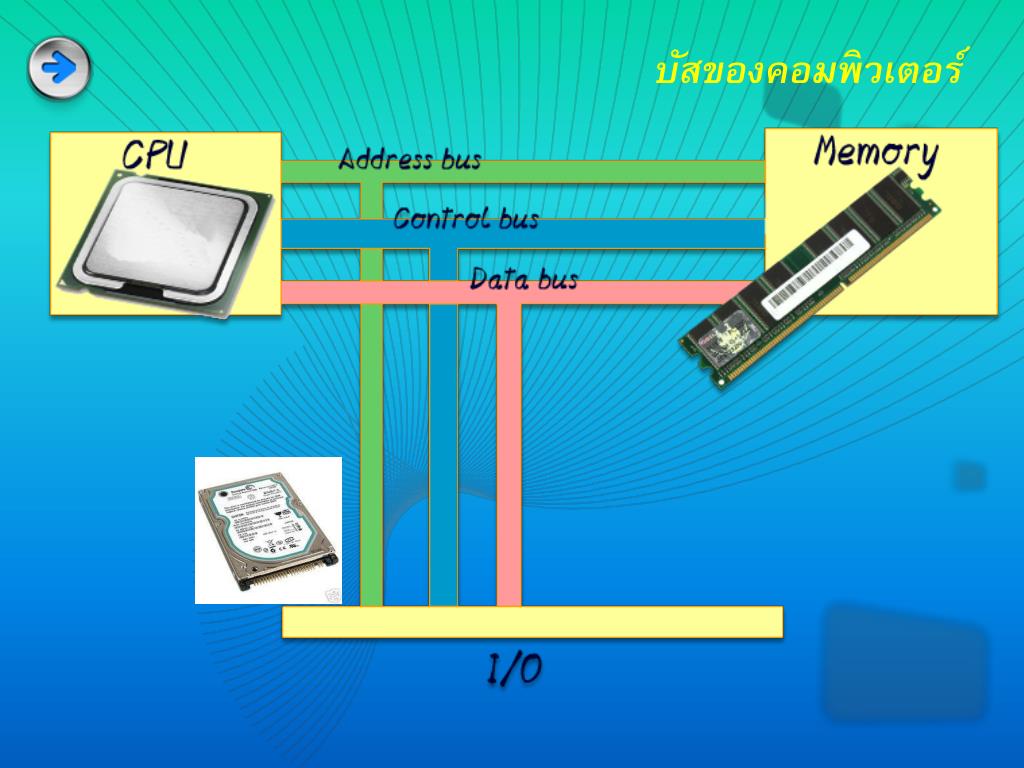

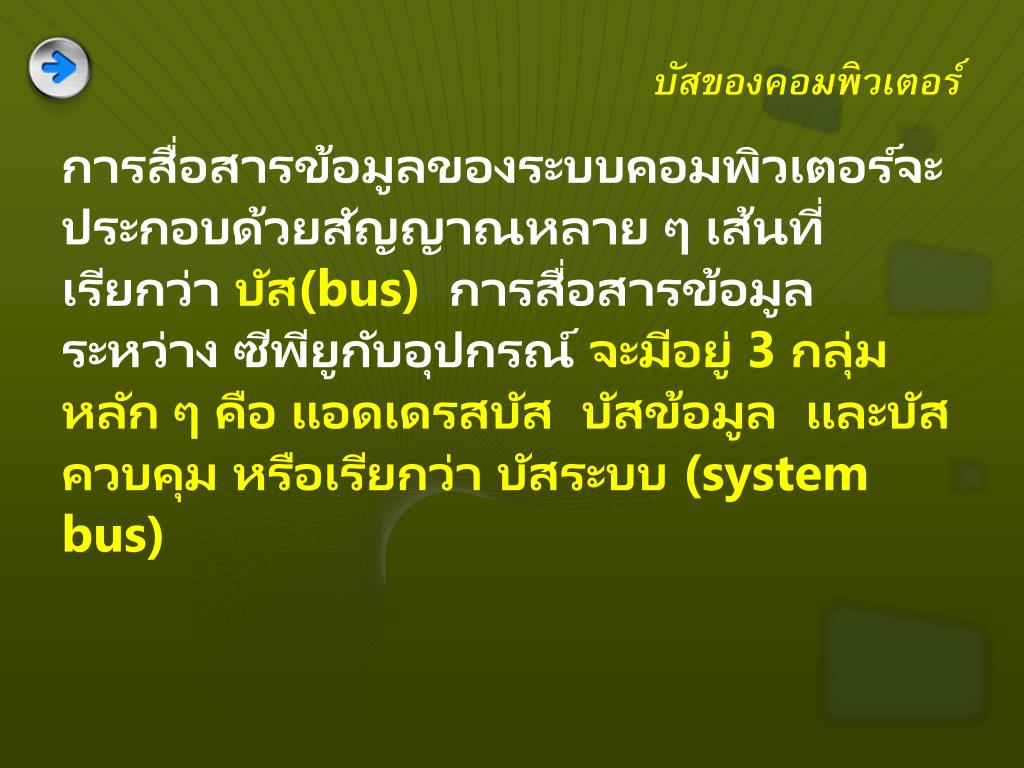

บัสของคอมพิวเตอร์ การสื่อสารข้อมูลของระบบคอมพิวเตอร์จะประกอบด้วยสัญญาณหลาย ๆ เส้นที่เรียกว่า บัส(bus)การสื่อสารข้อมูลระหว่าง ซีพียูกับอุปกรณ์ จะมีอยู่ 3 กลุ่มหลัก ๆ คือ แอดเดรสบัส บัสข้อมูล และบัสควบคุม หรือเรียกว่า บัสระบบ (system bus)

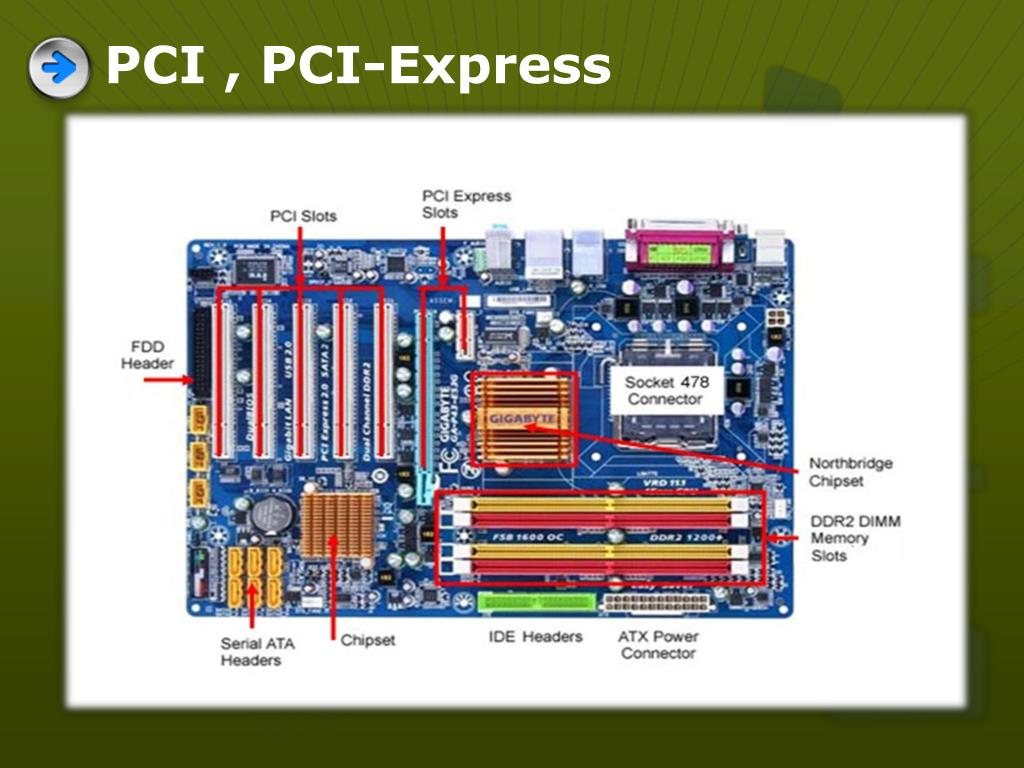

บัสชนิดต่าง ๆ บนเมนบอร์ดคอมพิวเตอร์

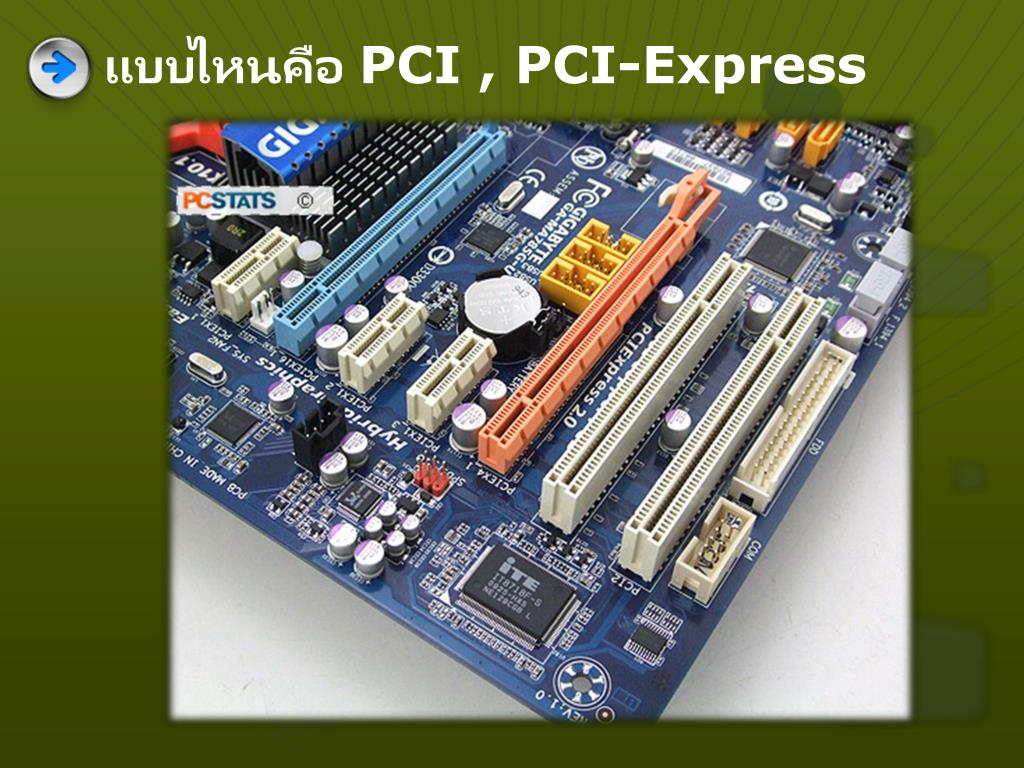

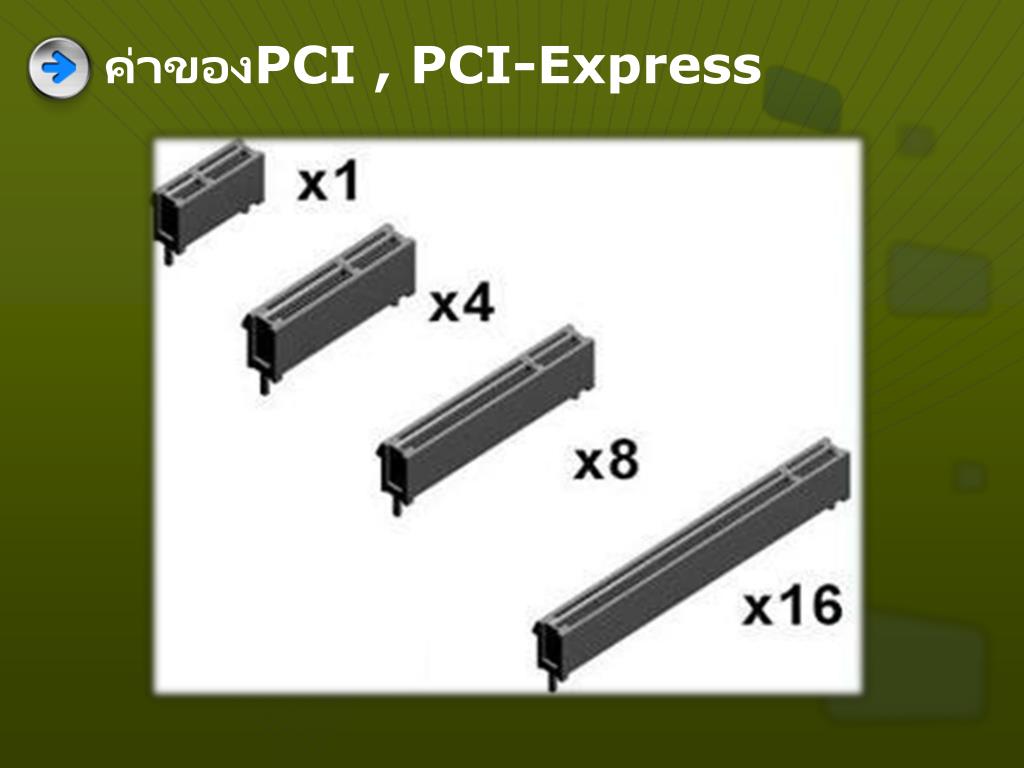

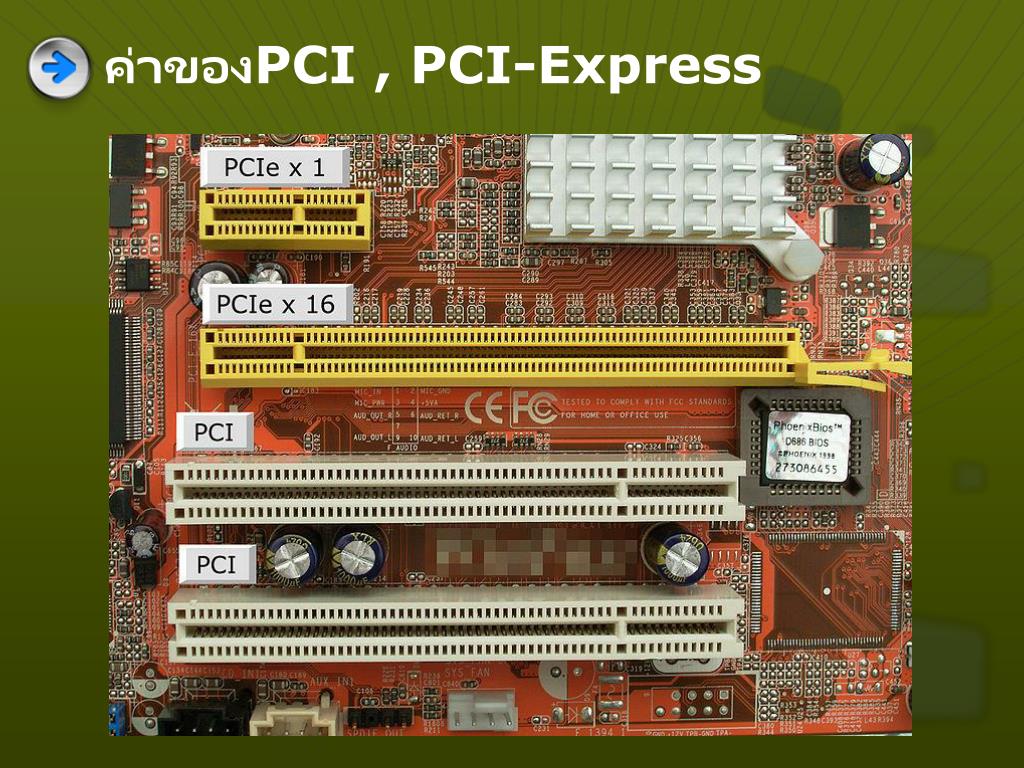

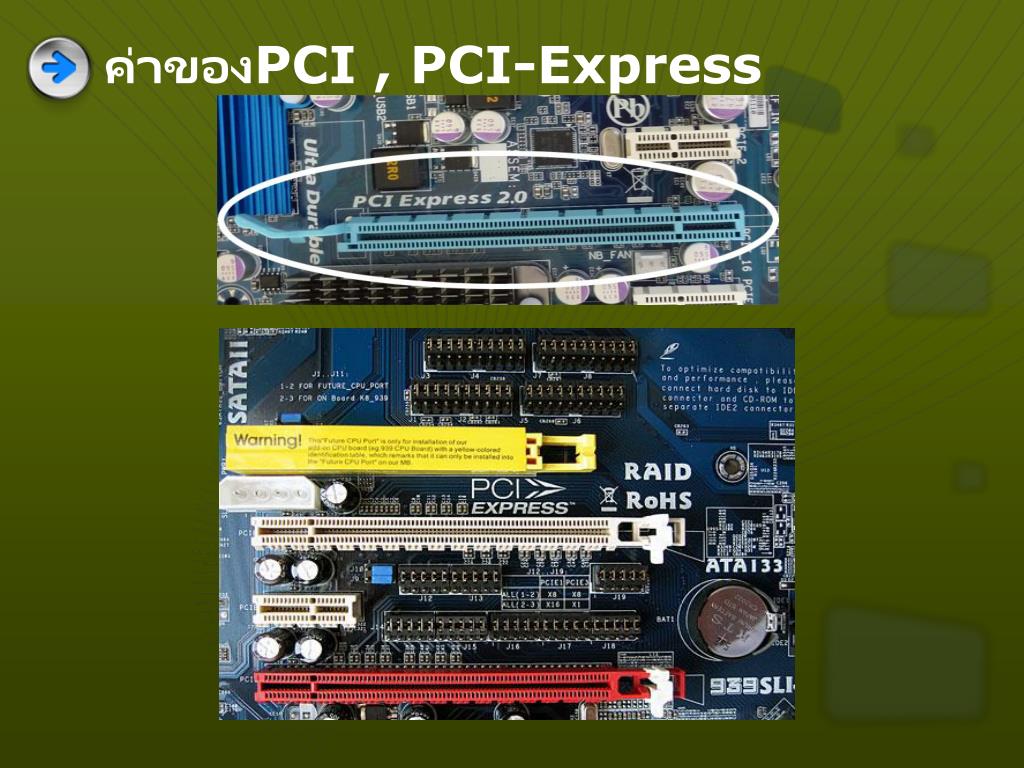

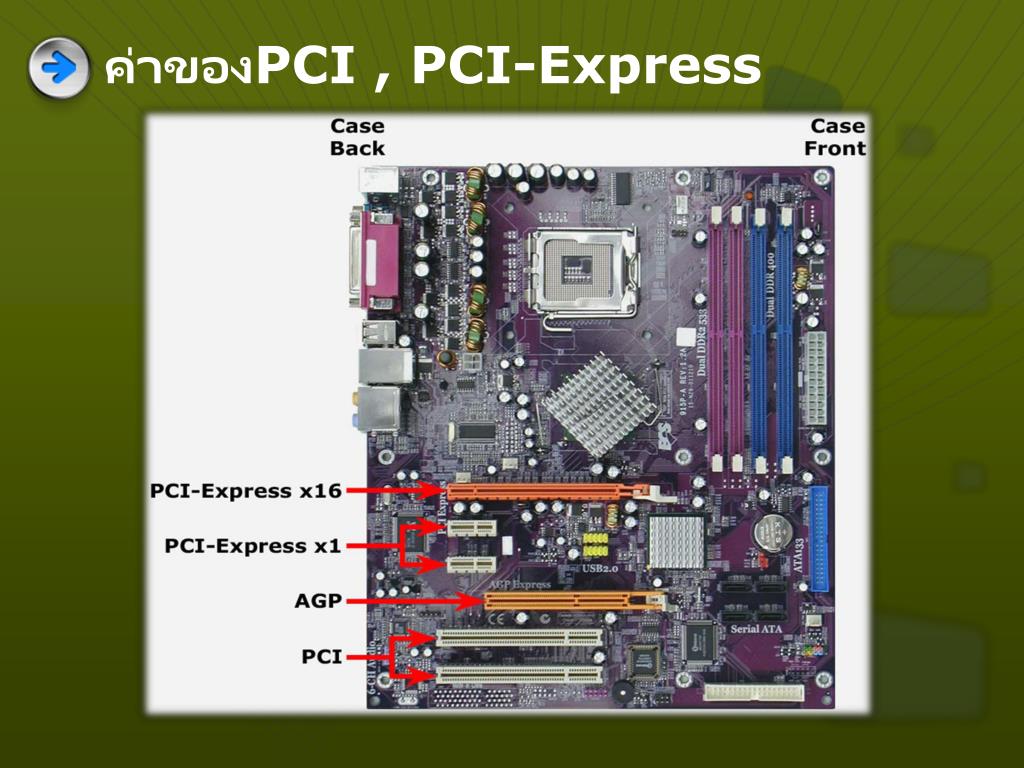

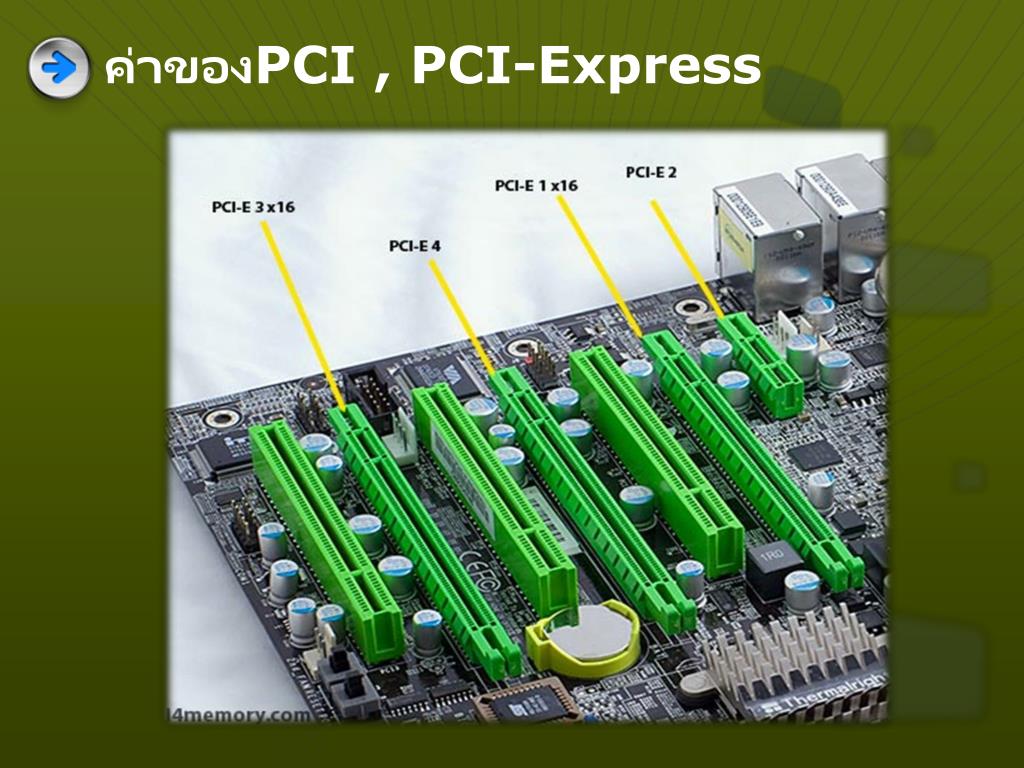

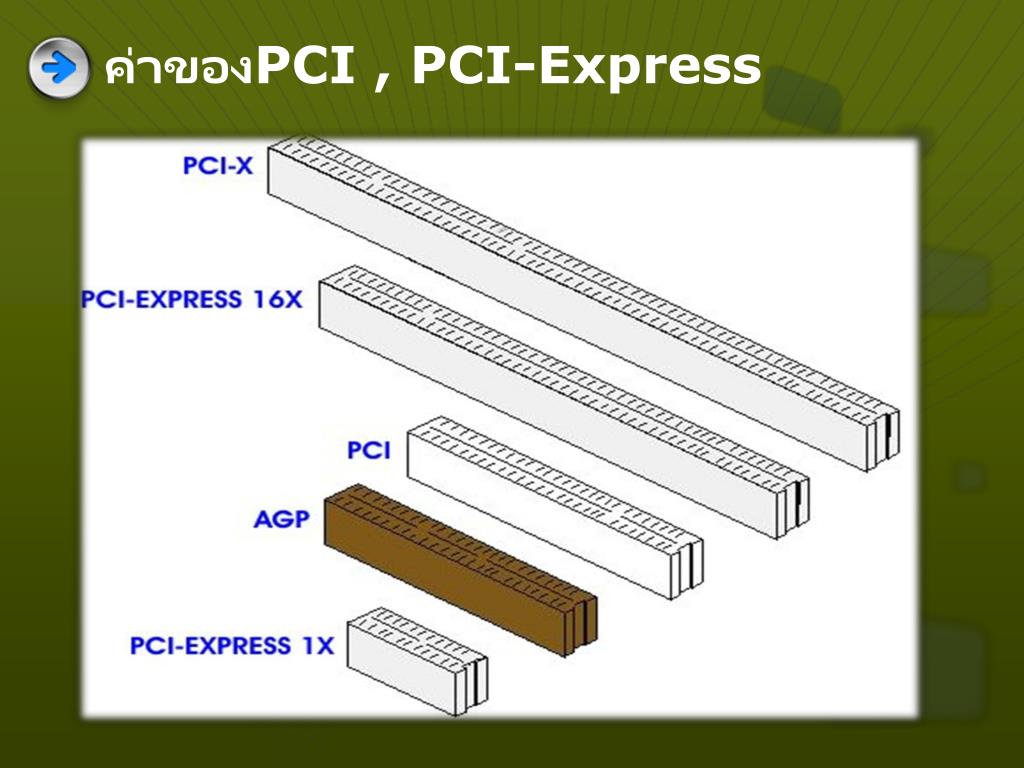

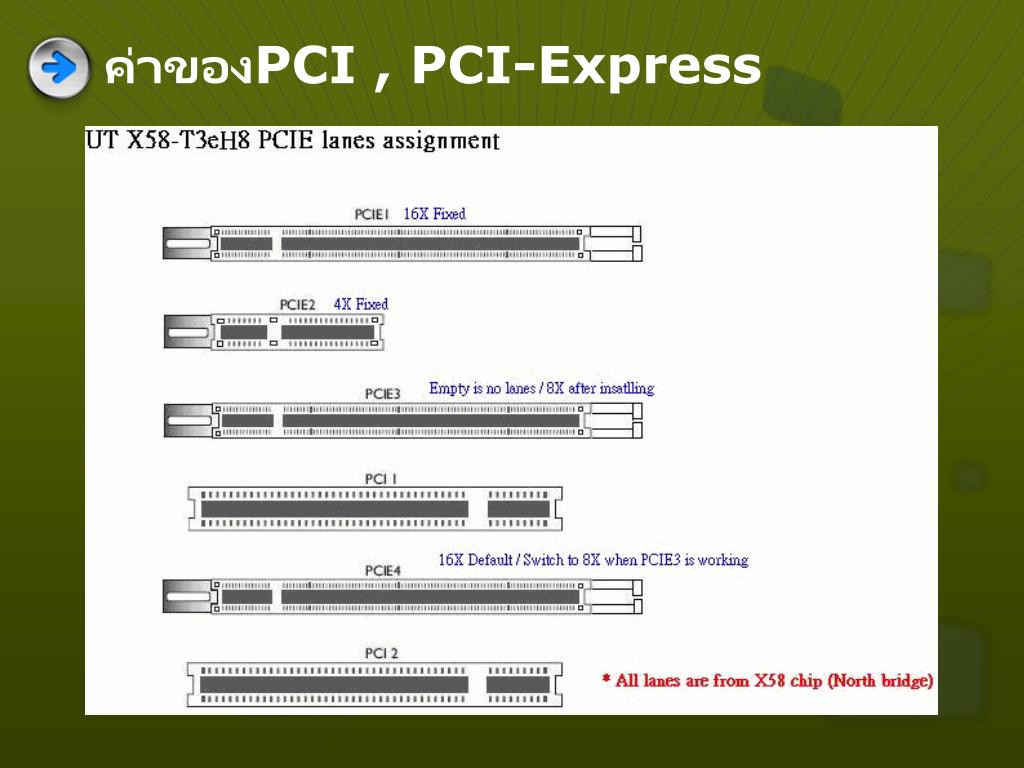

ระบบบัสหลัก ๆ ของคอมพิวเตอร์ โดยทั่วไปแล้วบนเมนบอร์ดจะประกอบด้วยบัสหลัก ๆ ดังนี้ • บัสเชื่อมต่อหน่วยความจำ (Front side bus:FSB) เป็นบัสที่เชื่อมต่อกับซีพียูมีอัตราความเร็วในการส่งข้อมูลระหว่างซีพียูและอุปกรณ์อื่น ๆ ที่เกี่ยวข้อง • บัสพีซีไอ (PCI) ย่อมาจากคำว่า Peripheral Component Interconnect เป็นบัสแบบ 64 บิตสามารถเสียบการ์ดขยายต่าง ๆ ได้มากมาย เช่น การ์ดเสียง • บัสพีซีไอเอ็กเพรช (PCI-Express) เป็นบัสความเร็วสูงกว่าบัสพีซีไอเดิม บัสนี้ใช้ติดต่อกับอุปกรณ์ที่ต้องส่งข้อมูลจำนวนมากและต้องการความเร็วสูง เช่น การ์ดจอ นอกจากนี้บนเมนบอร์ดยังมีสล็อตและขั้วต่อต่างอีกมากมาย เช่น ขั้วต่อฮาร์ดดิสก์ (sata) ซีดีไดรว์ รวมทั้งขั้วจ่ายพลังงานไฟฟ้า เป็นต้น

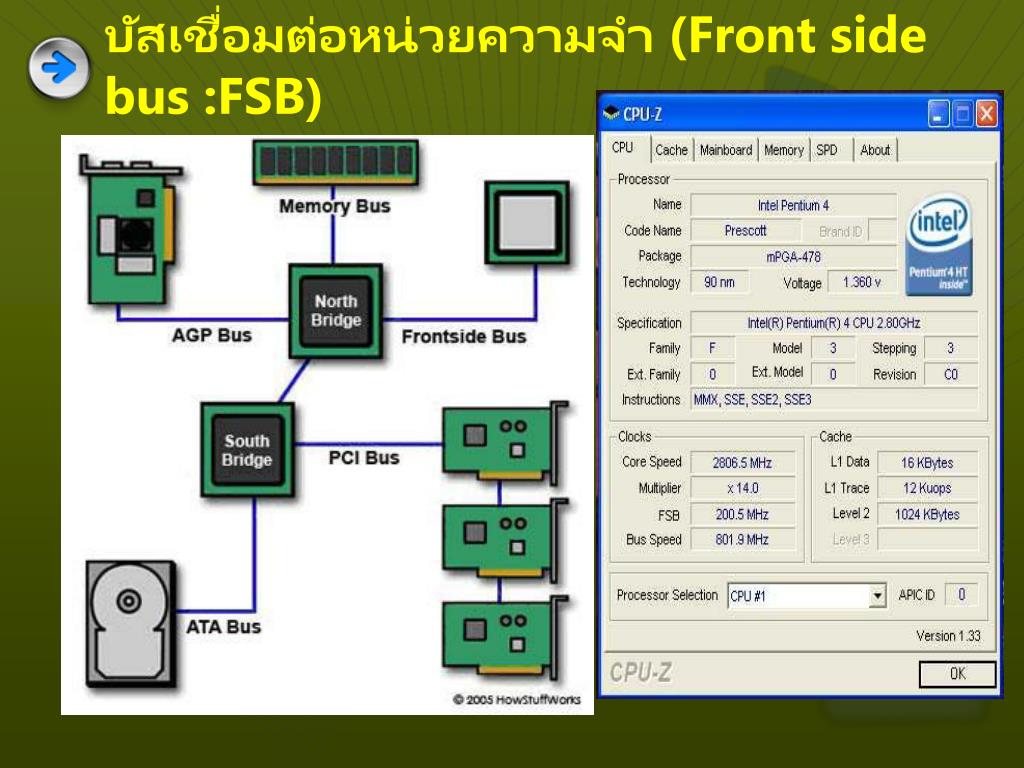

บัสเชื่อมต่อหน่วยความจำ (Front side bus :FSB)
เชื่อมต่อกับอุปกรณ์อื่น ๆ บนเมนบอร์ดนอกจากจะมีบัสเชื่อมต่อไปอุปกรณ์ต่าง ๆแล้วยังมีพอร์ตสำหรับเชื่อมต่อกับอุปกรณ์อื่น ๆ เช่น..

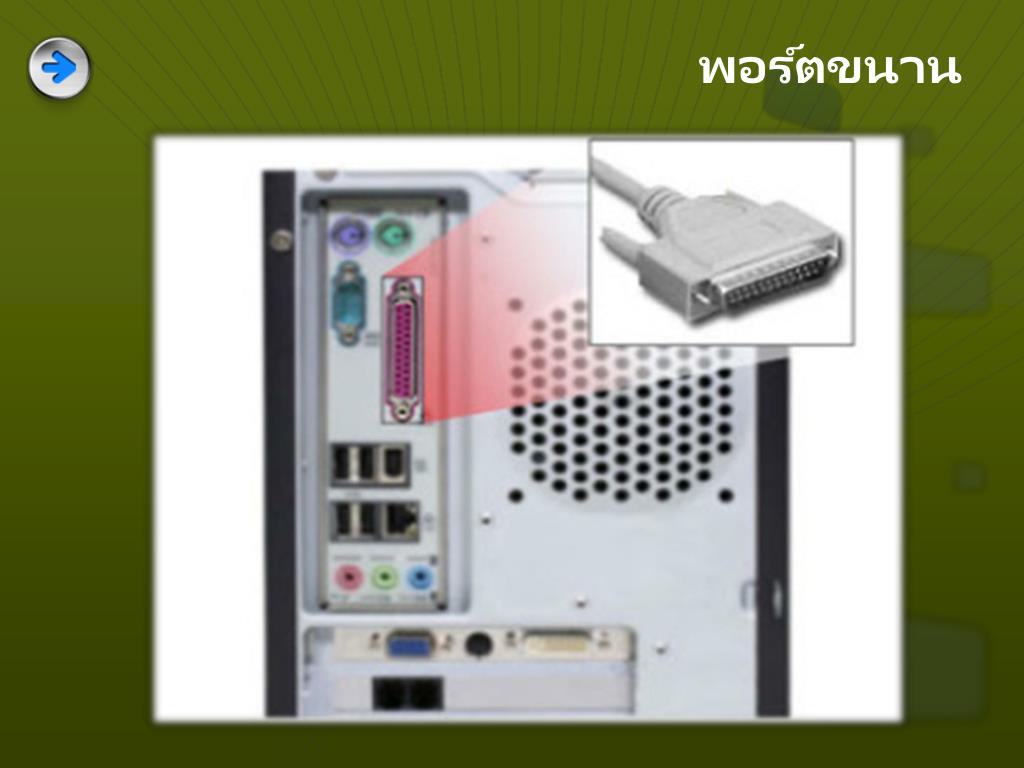

พอร์ตขนาน พอร์ตขนาน (Parallel Port) หน้าที่ของพอร์ตตัวนี้ก็คือใช้สำหรับติดต่อกับเครื่องพิมพ์เป็นหลัก ปัจจุบันมีการพัฒนาให้สามารถใช้งานร่วมกับสแกนเนอร์ หรือว่าไดรฟ์ซีดีอาร์ดับบลิวได้ด้วย พอร์ตแบบนี้มีขนาดยาวกว่าพอร์ตอนุกรมทั่ว ๆ ไป โดยมีจำนวนพินเท่ากับ 25 พินส่งข้อมูลได้ครั้งละ 8 บิต สังเกตได้ง่าย • พอร์ตขนานจะมีรู 25 รู (พอร์ตนี้จะเป็นตัวเมีย หมายถึงมีรูที่ตัวพอร์ต) • พอร์ตนี้จะต่อกับอุปกรณ์ต่าง ๆ เช่น เครื่องพิมพ์ เทปไดร์ฟ สแกนเนอร์ เป็นต้น • สามารถต่อความยาวไม่มากนัก แถมมีราคาแพงกว่าสายของพอร์ตอนุกรมด้วย • การส่งสัญญาณจะส่งได้เร็วกว่าพอร์ตอนุกรม
พอร์ตอนุกรม พอร์ตอนุกรม (Serial Port)ในการสื่อสารข้อมูลพอร์ตอนุกรม จะมีความเร็วในการสื่อสารที่ช้ากว่าแบบขนาน เพราะการเคลื่อนย้ายข้อมูลแบบอนุกรมนั้นเป็นการส่งข้อมูลครั้งละ 1 บิต แต่พอร์ตขนานนั้นสามารถส่งข้อมูลทีละหลายๆ บิตพร้อมๆกันได้ แต่ปัจจุบันบันได้มีการพัฒนาความเร็วขึ้นเรื่อย ๆ และมีการป้องกันสัญญาณรบกวนเป็นอย่างดี และเป็นที่นิยมใช้กันมาก

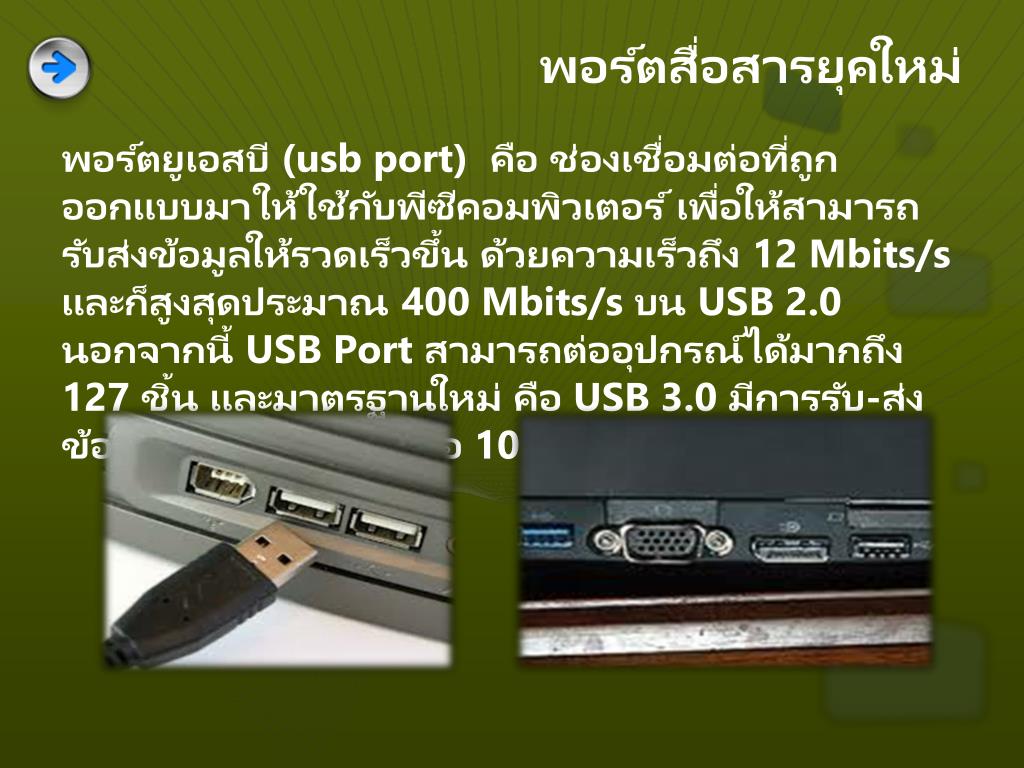

พอร์ตสื่อสารยุคใหม่ พอร์ตยูเอสบี (usb port) คือ ช่องเชื่อมต่อที่ถูกออกแบบมาให้ใช้กับพีซีคอมพิวเตอร์ เพื่อให้สามารถรับส่งข้อมูลให้รวดเร็วขึ้น ด้วยความเร็วถึง 12 Mbits/s และก็สูงสุดประมาณ 400 Mbits/s บน USB 2.0 นอกจากนี้ USB Port สามารถต่ออุปกรณ์ได้มากถึง 127 ชิ้น และมาตรฐานใหม่ คือ USB 3.0 มีการรับ-ส่งข้อมูลถึง 4.8 Gbpsหรือ 10 เท่าของ USB 2.0
พอร์ต HDMI HDMI คือเป็นมาตรฐานการส่งข้อมูลที่ทาง Sony, Hitachi, Thomson , Philips, (Panasonic), Toshiba และ Silicon Image ได้พัฒนาขึ้น โดยชื่อ HDMI นี้เป็นตัวย่อที่ย่อมาจาก High-Definition Multimedia Interface เป็นการเชื่อมต่อสำหรับมัลติมีเดียความละเอียดสูงนั่นเอง ใช้เชื่อมต่อกับ จอ LCD และ LED เพิ่มเติม
การ์ดเสียงและการ์ดแสดงผลการ์ดเสียงและการ์ดแสดงผล การ์ดแสดงผล (Graphic Card, Display Card หรือ VGA Card) เป็นอุปกรณ์ที่ใช้แปลงสัญญาณทางดิจิตอลให้เปลี่ยนเป็นสัญญาณภาพที่แสดงผลผ่านจอคอมพิวเตอร์ ชนิดของการ์ดแสดงผลจะเป็นตัวกำหนดความเร็วในการแสดงผล ความละเอียดและความคมชัดของกราฟิก รวมทั้งจำนวนสีที่สามารถแสดงผลด้วย สัญญาณที่ออกมาจากการ์ดแสดงผล มีหลายประเภท เช่น VGA DVI HDMI S-Video TV -Out
การ์ดแสดงผล ตัวอย่าง
การ์ดเสียง การ์ดเสียง ใช้สำหรับการแสดงเสียงของคอมพิวเตอร์ให้ชัดเจนมากยิ่งขึ้นรวมไปถึงการบันทึกเสียง จะเชื่อมต่อกับเมนบอร์ดทางบัส (PCI) ตัวอย่าง
แบบฝึกหัด 1.เมนบอร์ดโดยทั่วไปประกอบด้วยบัสหลัก ๆ กี่ประเภท อะไรบ้าง 2.บัสพีซีไอแตกต่างกับบัสพีซีไอเอ็กเพรชอย่างไร จงอธิบาย 3.พอร์ตสื่อสารยุคใหม่มีอะไรบ้าง จงอธิบาย 4.พอร์ต USB มีข้อดีอย่างไร 5.การ์ดแสดงผลมีประโยชน์กับการทำงานของคอมพิวเตอร์อย่างไร ตอบเป็นข้อ ๆ
