  1. UTM產品說明 101年10月29日 南區分公司企業客戶處 林珍裕

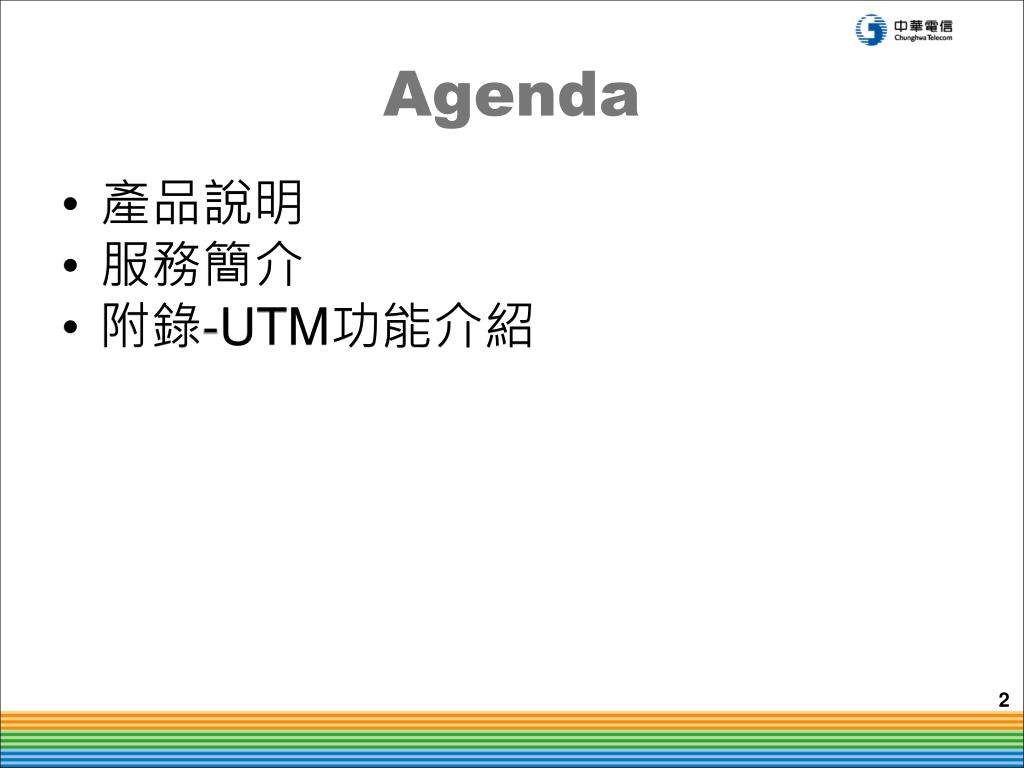

  2. Agenda • 產品說明 • 服務簡介 • 附錄-UTM功能介紹

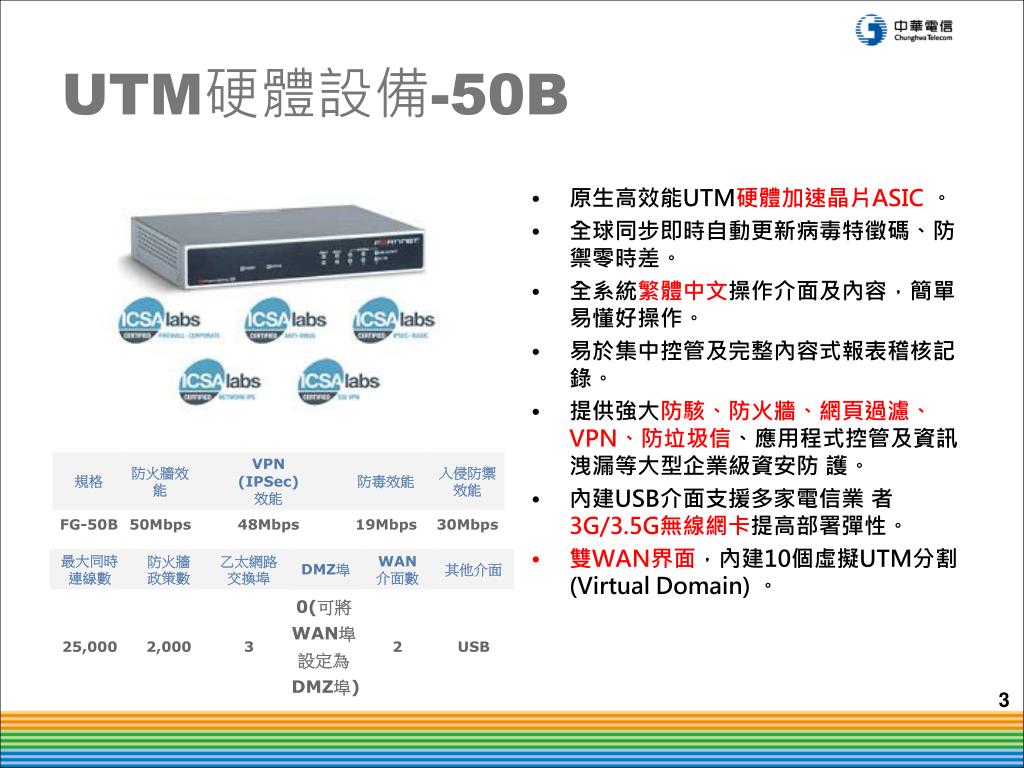

  3. UTM硬體設備-50B • 原生高效能UTM硬體加速晶片ASIC。 • 全球同步即時自動更新病毒特徵碼、防禦零時差。 • 全系統繁體中文操作介面及內容，簡單易懂好操作。 • 易於集中控管及完整內容式報表稽核記錄。 • 提供強大防駭、防火牆、網頁過濾、VPN、防垃圾信、應用程式控管及資訊洩漏等大型企業級資安防 護。 • 內建USB介面支援多家電信業 者3G/3.5G無線網卡提高部署彈性。 • 雙WAN界面，內建10個虛擬UTM分割(Virtual Domain) 。

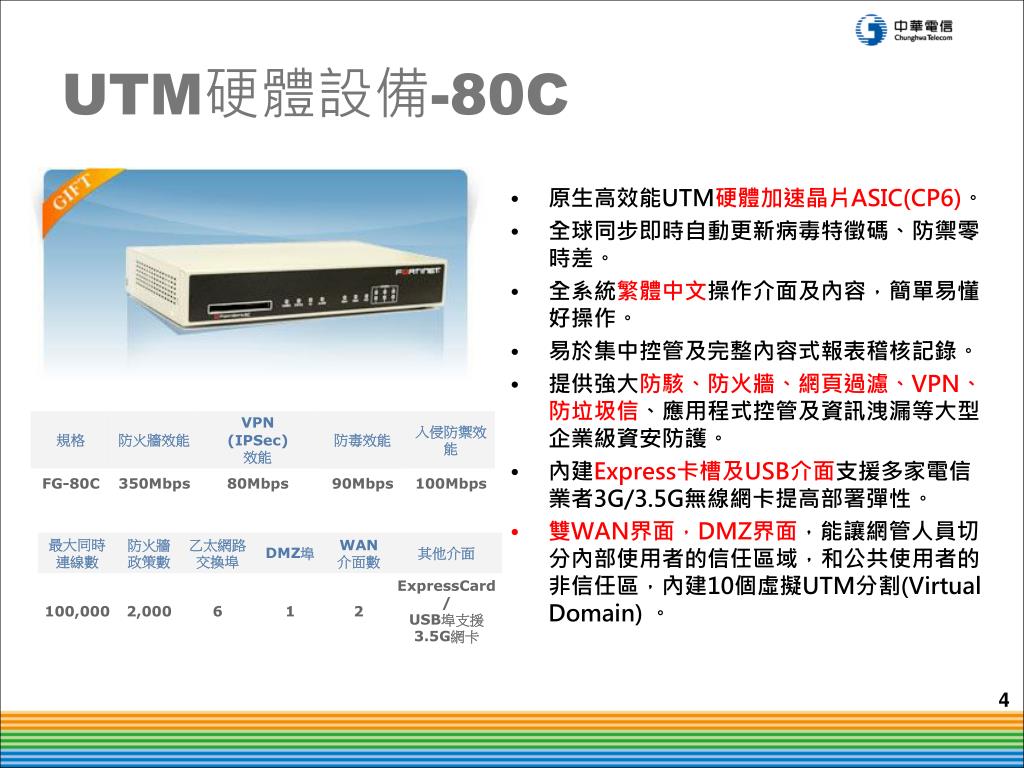

  4. UTM硬體設備-80C • 原生高效能UTM硬體加速晶片ASIC(CP6)。 • 全球同步即時自動更新病毒特徵碼、防禦零時差。 • 全系統繁體中文操作介面及內容，簡單易懂好操作。 • 易於集中控管及完整內容式報表稽核記錄。 • 提供強大防駭、防火牆、網頁過濾、VPN、防垃圾信、應用程式控管及資訊洩漏等大型企業級資安防護。 • 內建Express卡槽及USB介面支援多家電信業者3G/3.5G無線網卡提高部署彈性。 • 雙WAN界面，DMZ界面，能讓網管人員切分內部使用者的信任區域，和公共使用者的非信任區，內建10個虛擬UTM分割(Virtual Domain) 。

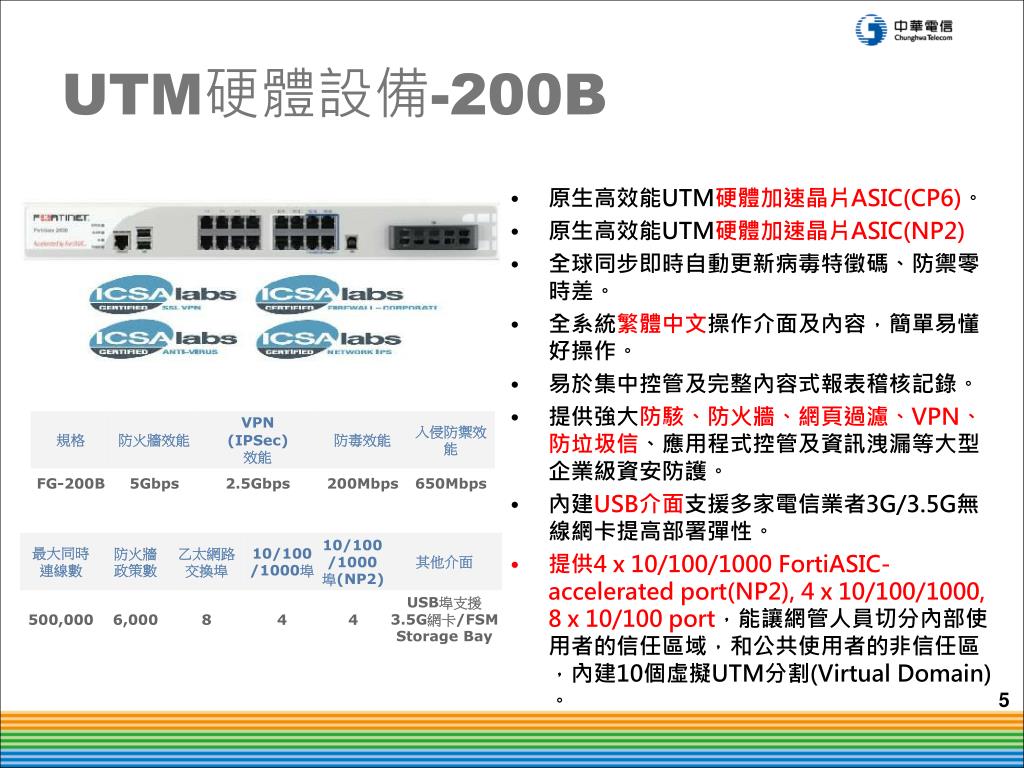

  5. UTM硬體設備-200B • 原生高效能UTM硬體加速晶片ASIC(CP6)。 • 原生高效能UTM硬體加速晶片ASIC(NP2) • 全球同步即時自動更新病毒特徵碼、防禦零時差。 • 全系統繁體中文操作介面及內容，簡單易懂好操作。 • 易於集中控管及完整內容式報表稽核記錄。 • 提供強大防駭、防火牆、網頁過濾、VPN、防垃圾信、應用程式控管及資訊洩漏等大型企業級資安防護。 • 內建USB介面支援多家電信業者3G/3.5G無線網卡提高部署彈性。 • 提供4 x 10/100/1000 FortiASIC-accelerated port(NP2), 4 x 10/100/1000, 8 x 10/100 port，能讓網管人員切分內部使用者的信任區域，和公共使用者的非信任區，內建10個虛擬UTM分割(Virtual Domain) 。

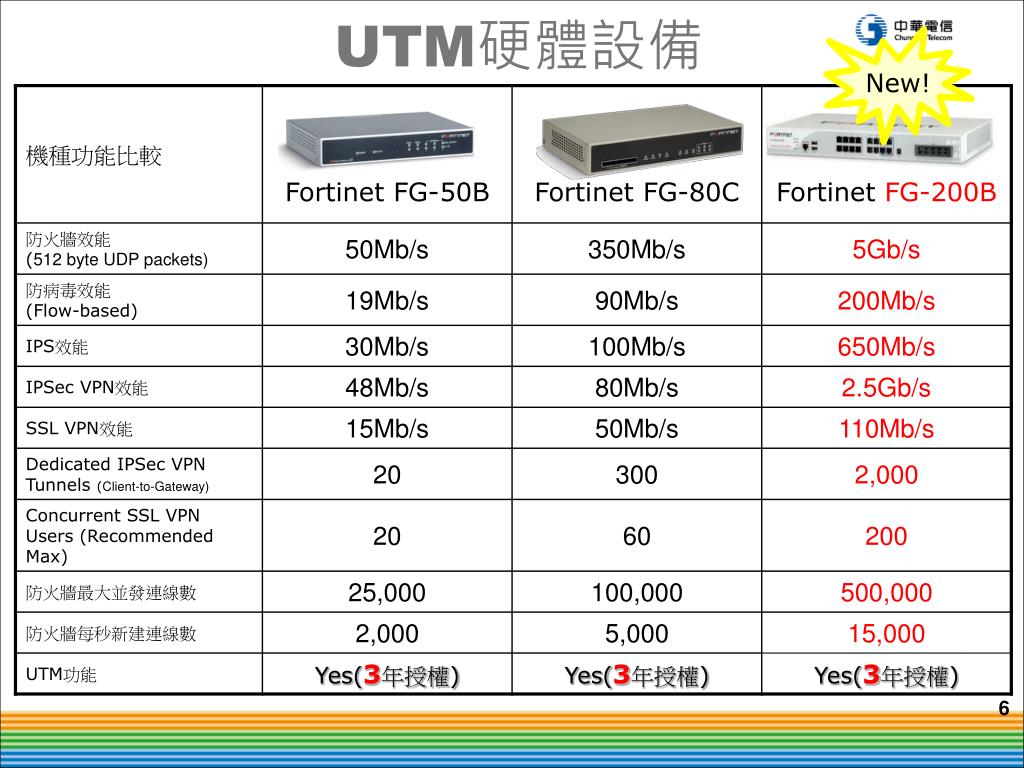

  6. New! UTM硬體設備 6

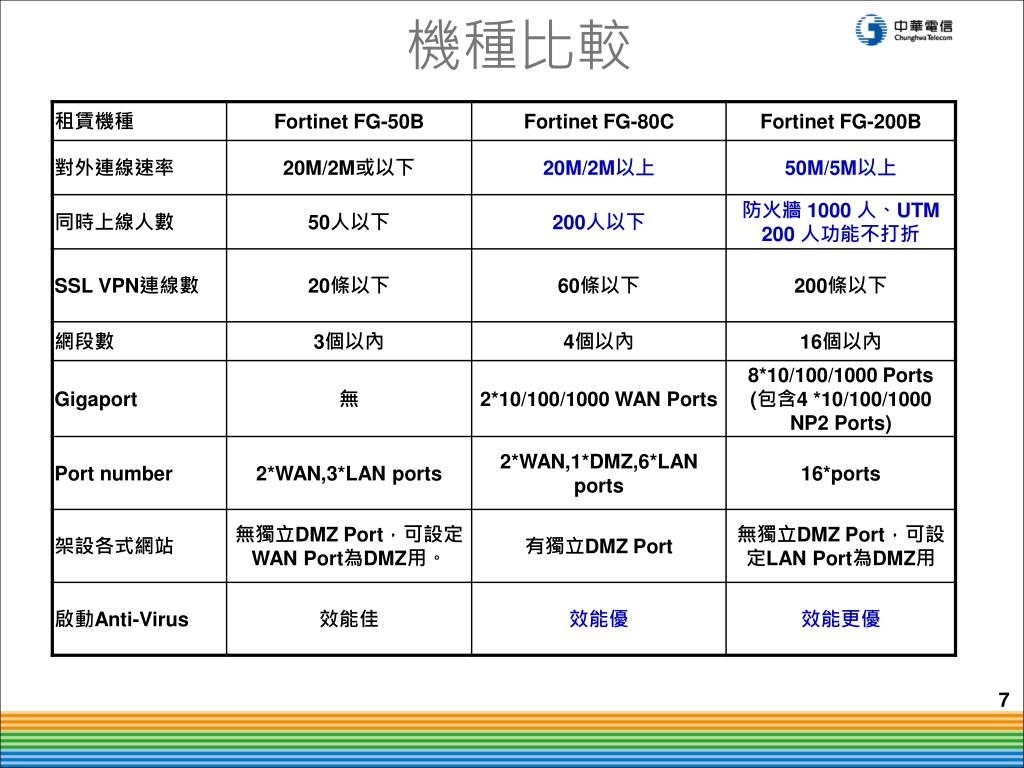

  7. 機種比較

  8. Agenda • 產品說明 • 服務簡介 • 附錄-UTM功能介紹

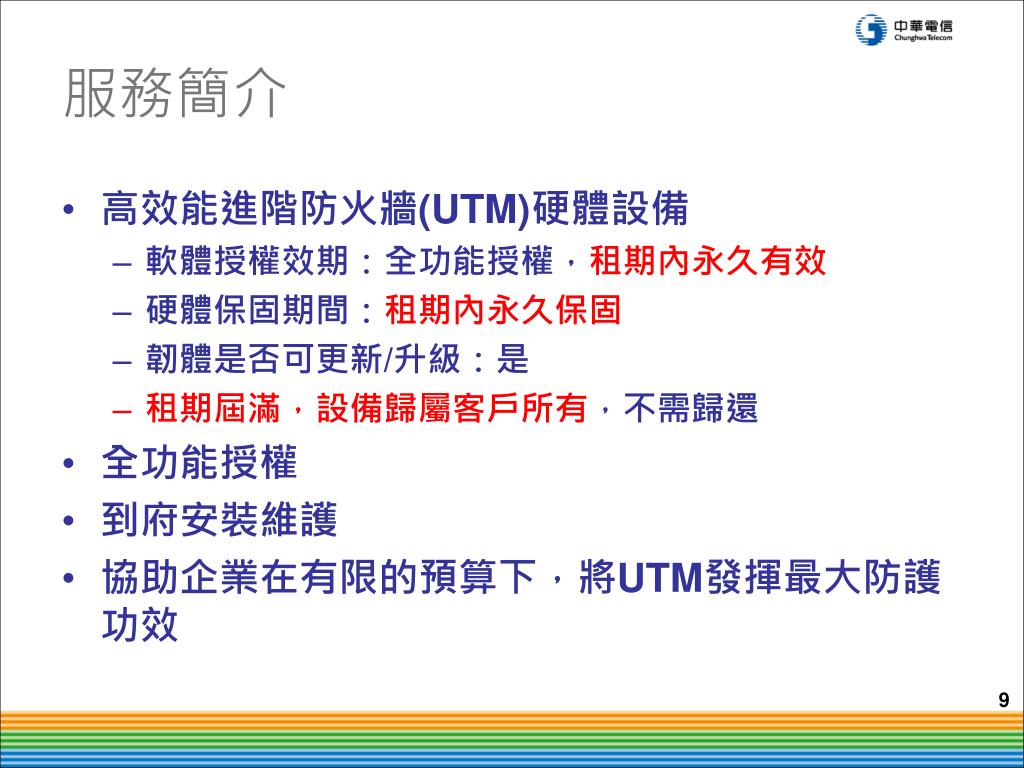

  9. 服務簡介 • 高效能進階防火牆(UTM)硬體設備 • 軟體授權效期：全功能授權，租期內永久有效 • 硬體保固期間：租期內永久保固 • 韌體是否可更新/升級：是 • 租期屆滿，設備歸屬客戶所有，不需歸還 • 全功能授權 • 到府安裝維護 • 協助企業在有限的預算下，將UTM發揮最大防護功效

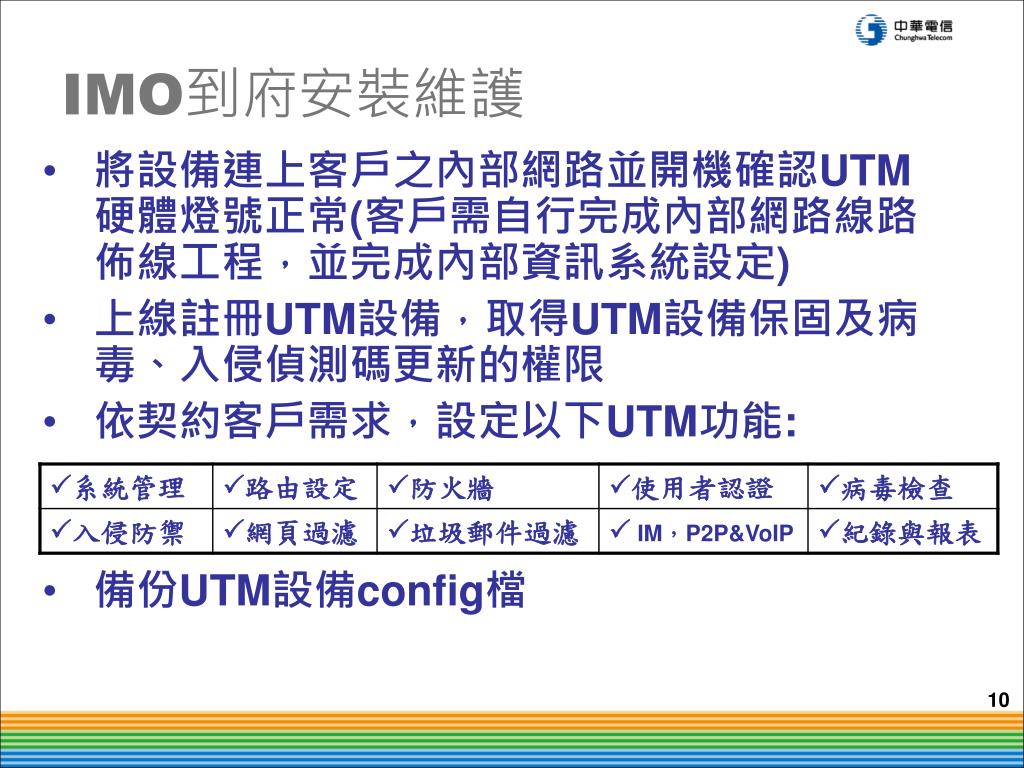

  10. IMO到府安裝維護 • 將設備連上客戶之內部網路並開機確認UTM硬體燈號正常(客戶需自行完成內部網路線路佈線工程，並完成內部資訊系統設定) • 上線註冊UTM設備，取得UTM設備保固及病毒、入侵偵測碼更新的權限 • 依契約客戶需求，設定以下UTM功能: • 備份UTM設備config檔

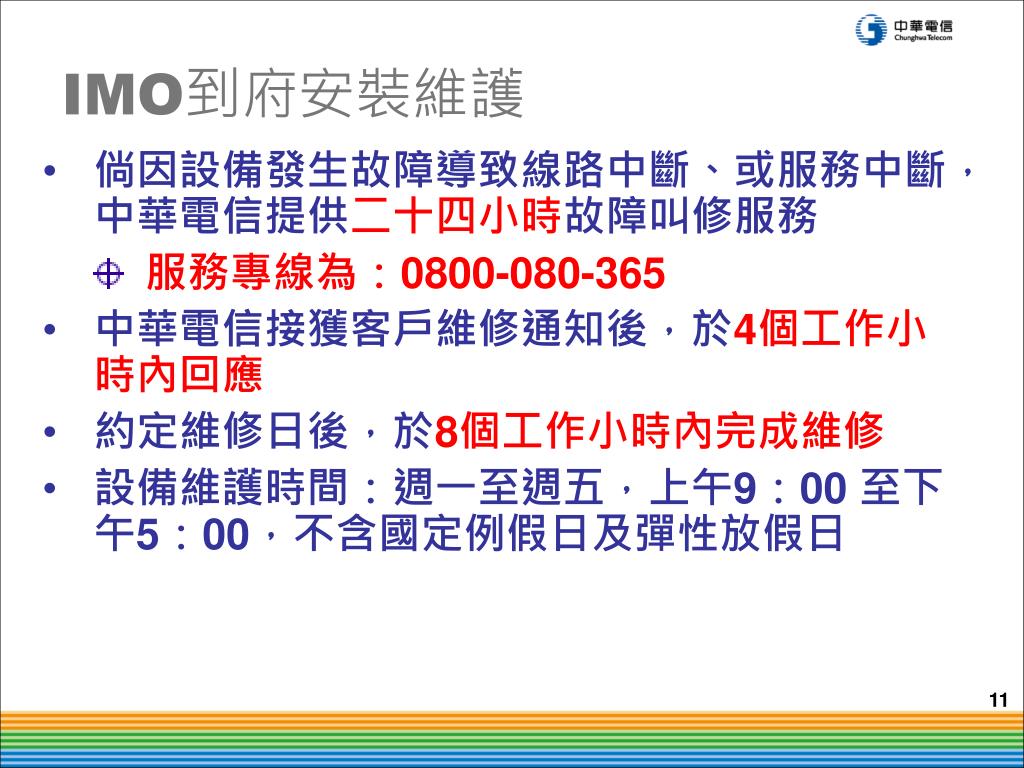

  11. IMO到府安裝維護 • 倘因設備發生故障導致線路中斷、或服務中斷，中華電信提供二十四小時故障叫修服務 • 服務專線為：0800-080-365 • 中華電信接獲客戶維修通知後，於4個工作小時內回應 • 約定維修日後，於8個工作小時內完成維修 • 設備維護時間：週一至週五，上午9：00 至下午5：00，不含國定例假日及彈性放假日

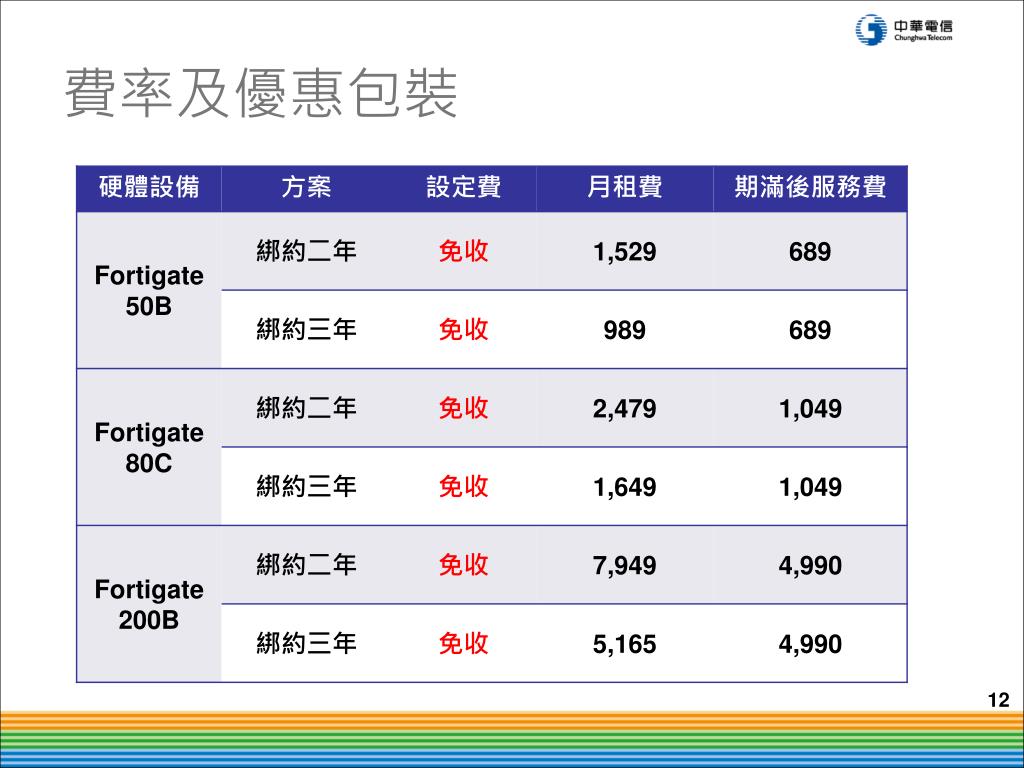

  12. 費率及優惠包裝

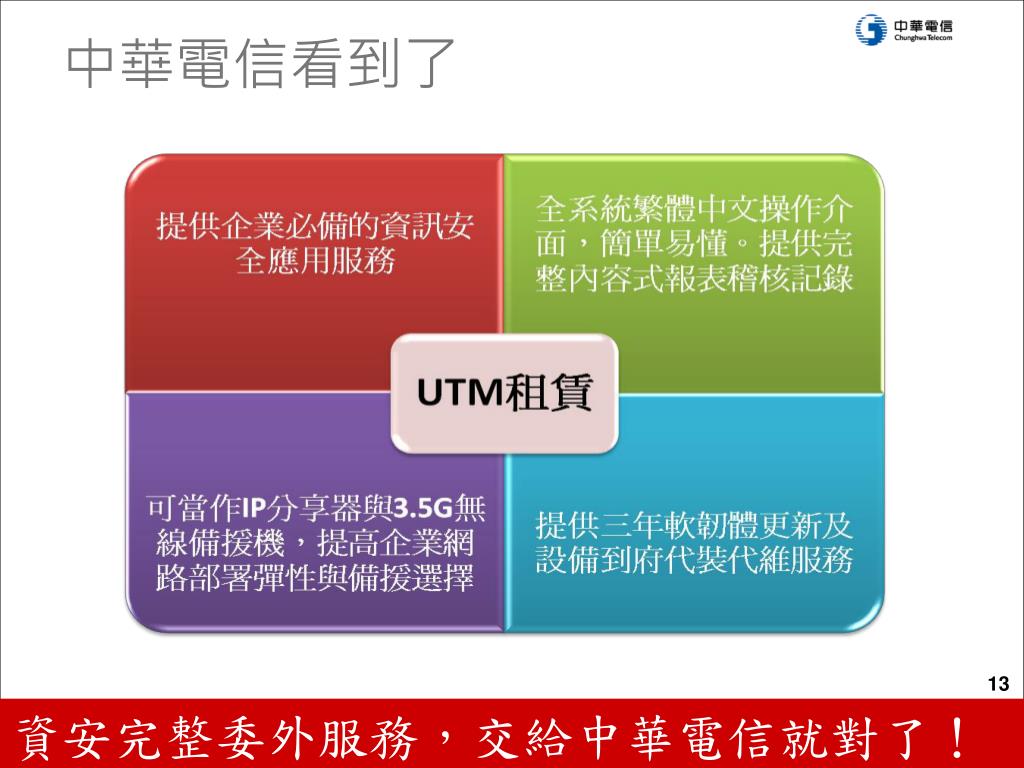

  13. 中華電信看到了 資安完整委外服務，交給中華電信就對了！

  14. www.cht.com.tw Thank you!

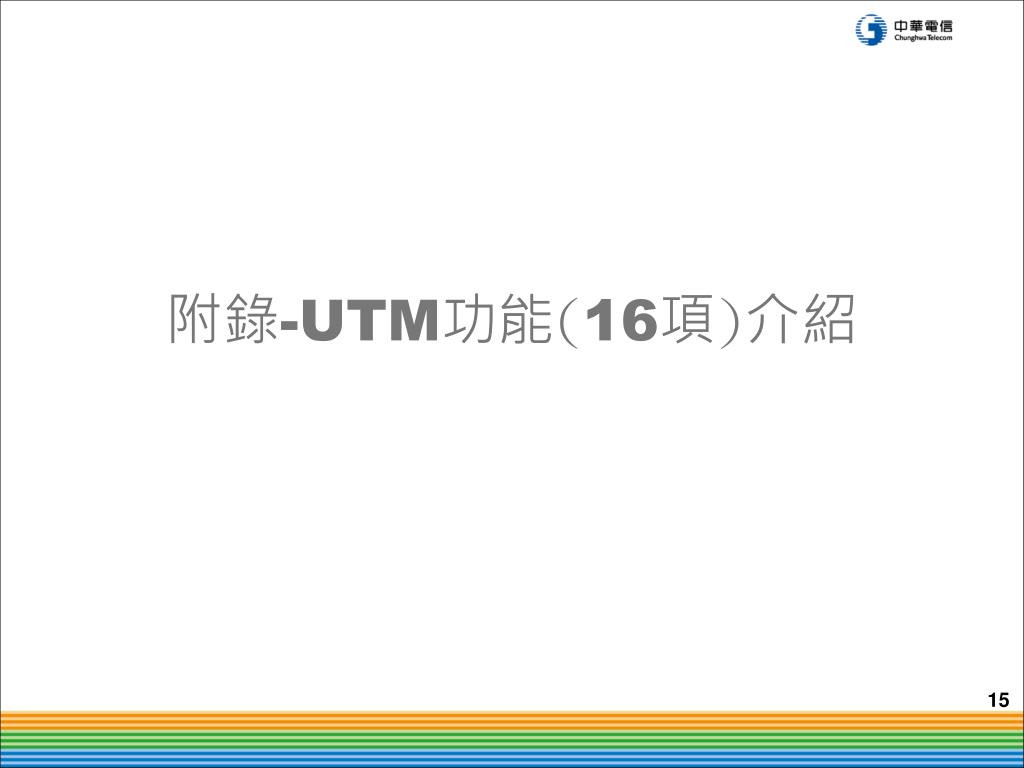

  15. 附錄-UTM功能(16項)介紹

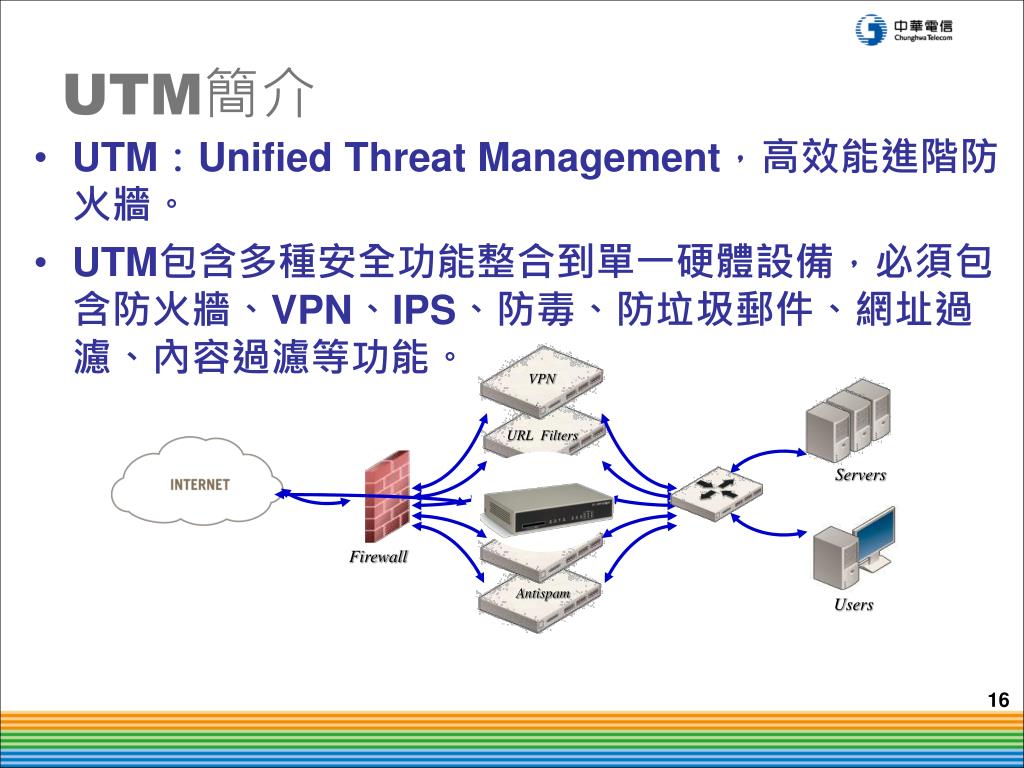

  16. Servers Firewall Users UTM簡介 • UTM：Unified Threat Management，高效能進階防火牆。 • UTM包含多種安全功能整合到單一硬體設備，必須包含防火牆、VPN、IPS、防毒、防垃圾郵件、網址過濾、內容過濾等功能。 VPN URL Filters Antivirus IPS / IDS Antispam

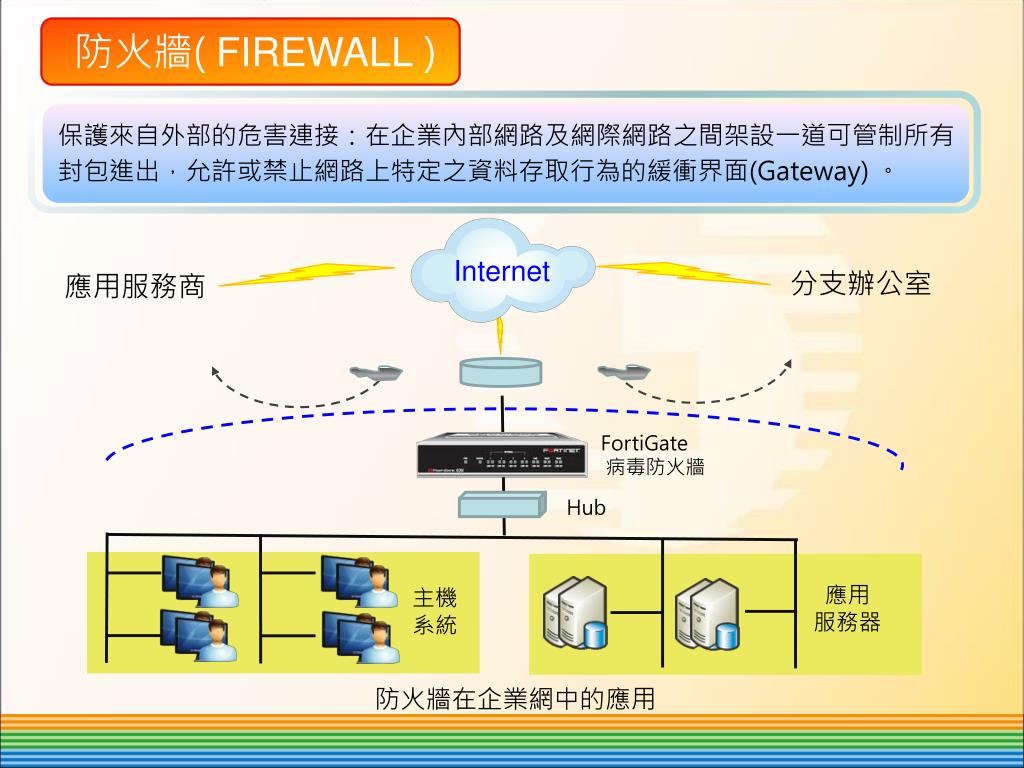

  17. 防火牆(FIREWALL) 保護來自外部的危害連接：在企業內部網路及網際網路之間架設一道可管制所有封包進出，允許或禁止網路上特定之資料存取行為的緩衝界面(Gateway) 。 Internet 分支辦公室 應用服務商 FortiGate 病毒防火牆 Hub 應用 服務器 主機 系統 防火牆在企業網中的應用

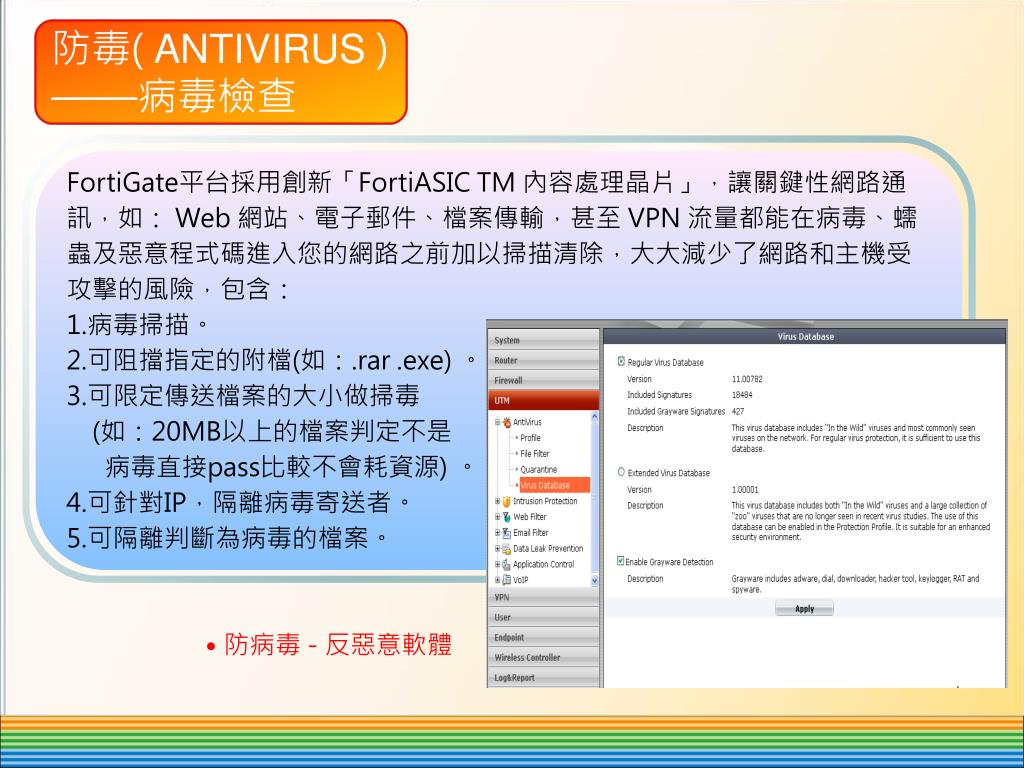

  18. 防毒(ANTIVIRUS) ——病毒檢查 FortiGate平台採用創新「FortiASIC TM 內容處理晶片」，讓關鍵性網路通訊，如： Web 網站、電子郵件、檔案傳輸，甚至 VPN 流量都能在病毒、蠕蟲及惡意程式碼進入您的網路之前加以掃描清除，大大減少了網路和主機受攻擊的風險，包含： 1.病毒掃描。 2.可阻擋指定的附檔(如：.rar .exe) 。 3.可限定傳送檔案的大小做掃毒 (如：20MB以上的檔案判定不是 病毒直接pass比較不會耗資源) 。 4.可針對IP，隔離病毒寄送者。 5.可隔離判斷為病毒的檔案。 ˙防病毒 - 反惡意軟體

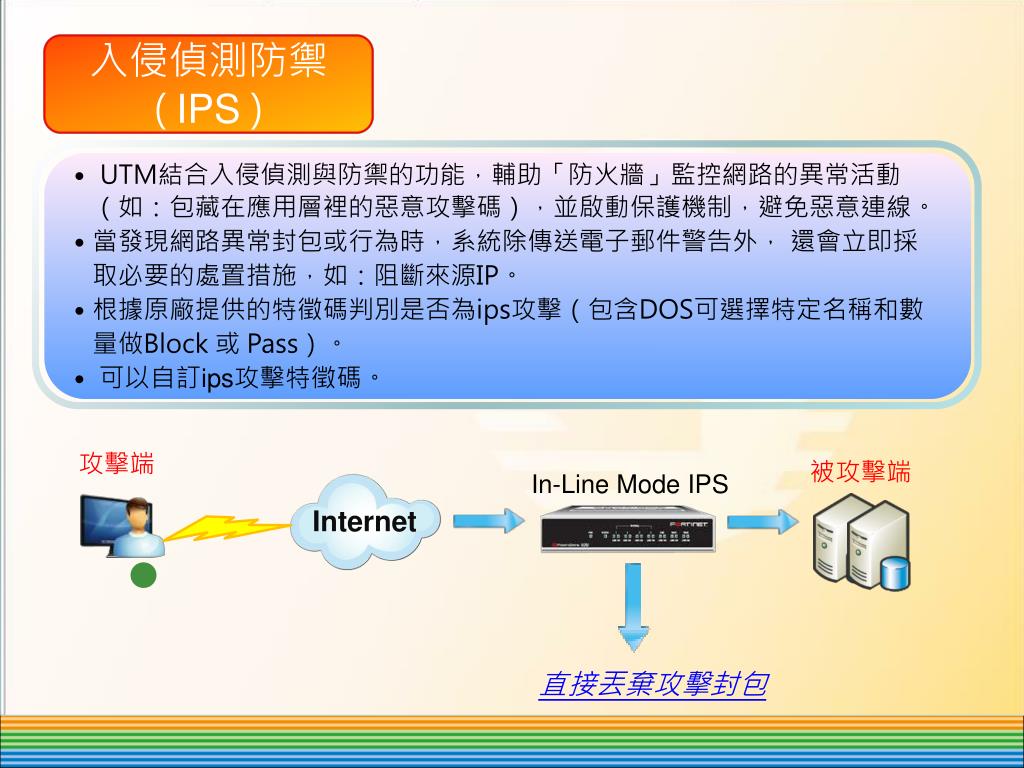

  19. 入侵偵測防禦 ( IPS ) ˙UTM結合入侵偵測與防禦的功能，輔助「防火牆」監控網路的異常活動 （如：包藏在應用層裡的惡意攻擊碼），並啟動保護機制，避免惡意連線。 ˙當發現網路異常封包或行為時，系統除傳送電子郵件警告外， 還會立即採 取必要的處置措施，如：阻斷來源IP。 ˙根據原廠提供的特徵碼判別是否為ips攻擊（包含DOS可選擇特定名稱和數 量做Block 或 Pass）。 ˙ 可以自訂ips攻擊特徵碼。 被攻擊端 攻擊端 In-Line Mode IPS Internet 直接丟棄攻擊封包

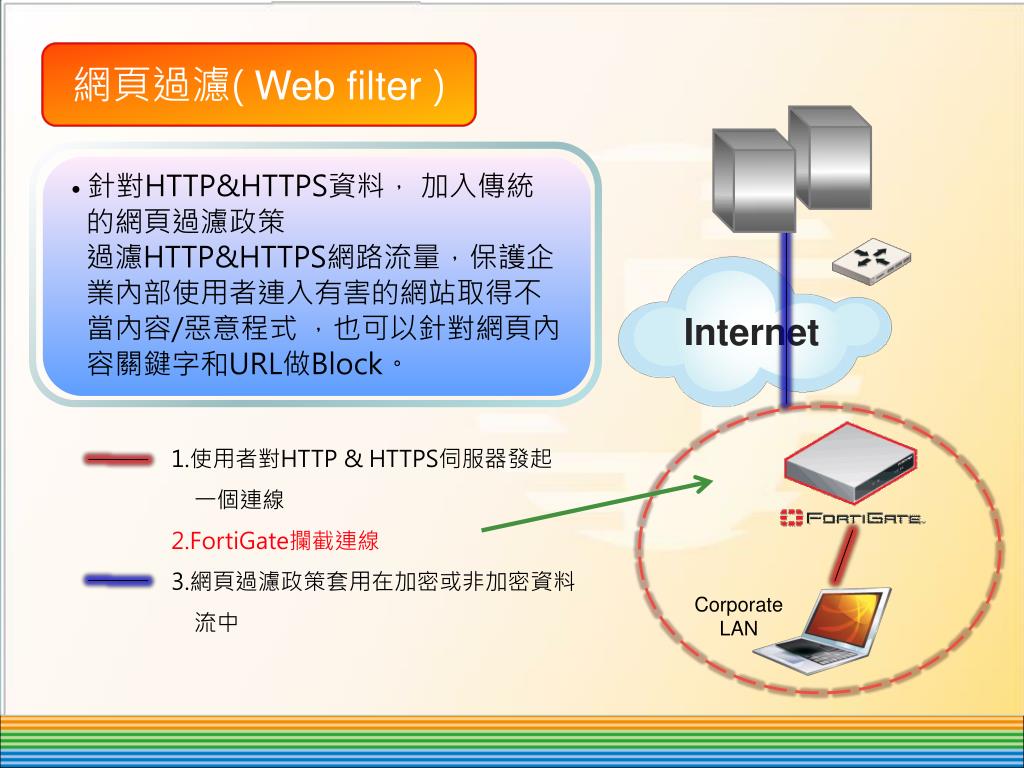

  20. 網頁過濾( Web filter ) ˙針對HTTP&HTTPS資料，加入傳統 的網頁過濾政策 過濾HTTP&HTTPS網路流量，保護企 業內部使用者連入有害的網站取得不 當內容/惡意程式 ，也可以針對網頁內 容關鍵字和URL做Block。 Internet 1.使用者對HTTP & HTTPS伺服器發起 一個連線 2.FortiGate攔截連線 3.網頁過濾政策套用在加密或非加密資料 流中 Corporate LAN

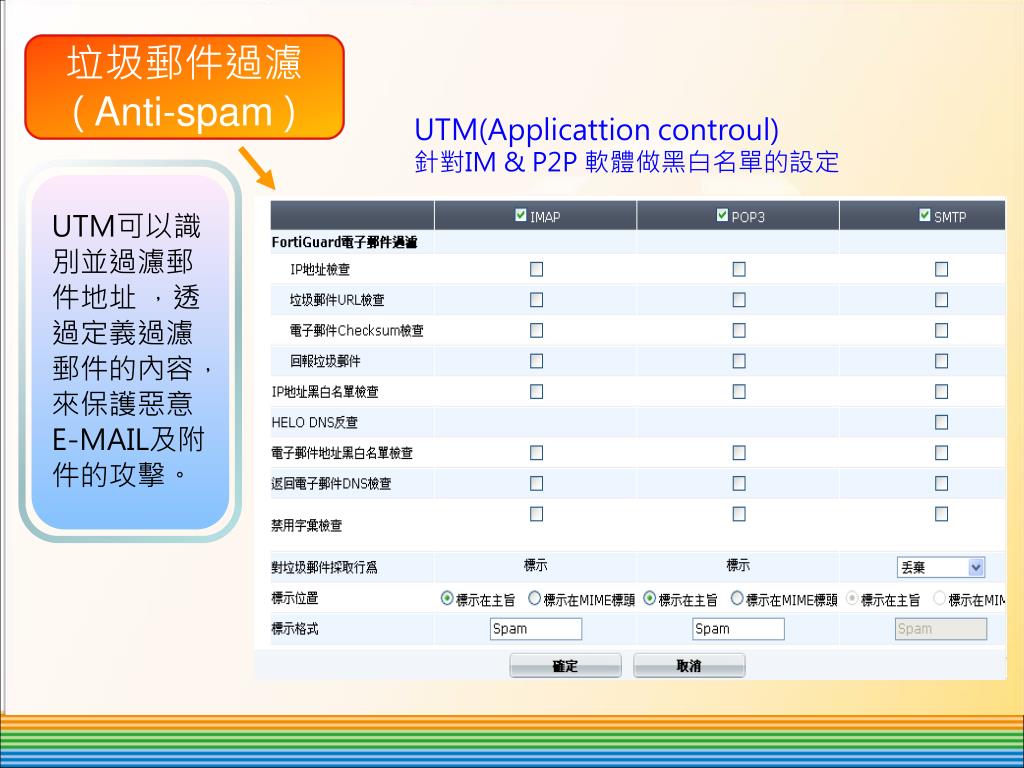

  21. 垃圾郵件過濾 (Anti-spam) UTM(Applicattioncontroul) 針對IM&P2P 軟體做黑白名單的設定 UTM可以識別並過濾郵件地址，透過定義過濾郵件的內容，來保護惡意E-MAIL及附件的攻擊。

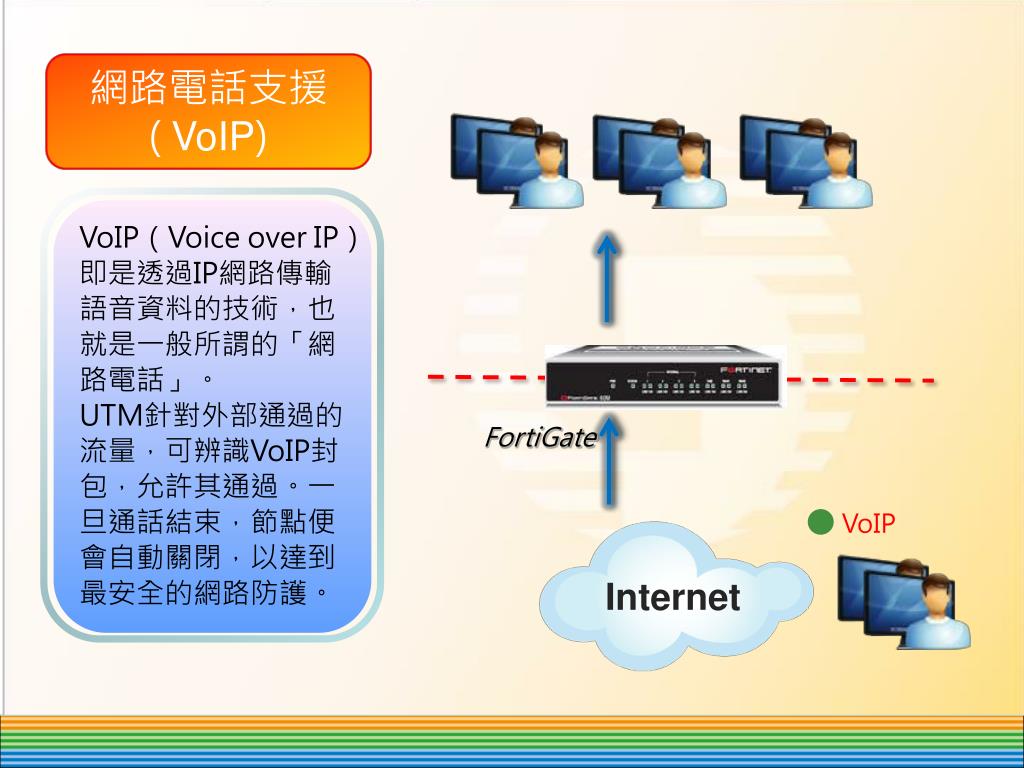

  22. 網路電話支援 ( VoIP) VoIP（Voice over IP）即是透過IP網路傳輸語音資料的技術，也就是一般所謂的「網路電話」。 UTM針對外部通過的流量，可辨識VoIP封包，允許其通過。一旦通話結束，節點便會自動關閉，以達到最安全的網路防護。 Internet FortiGate VoIP

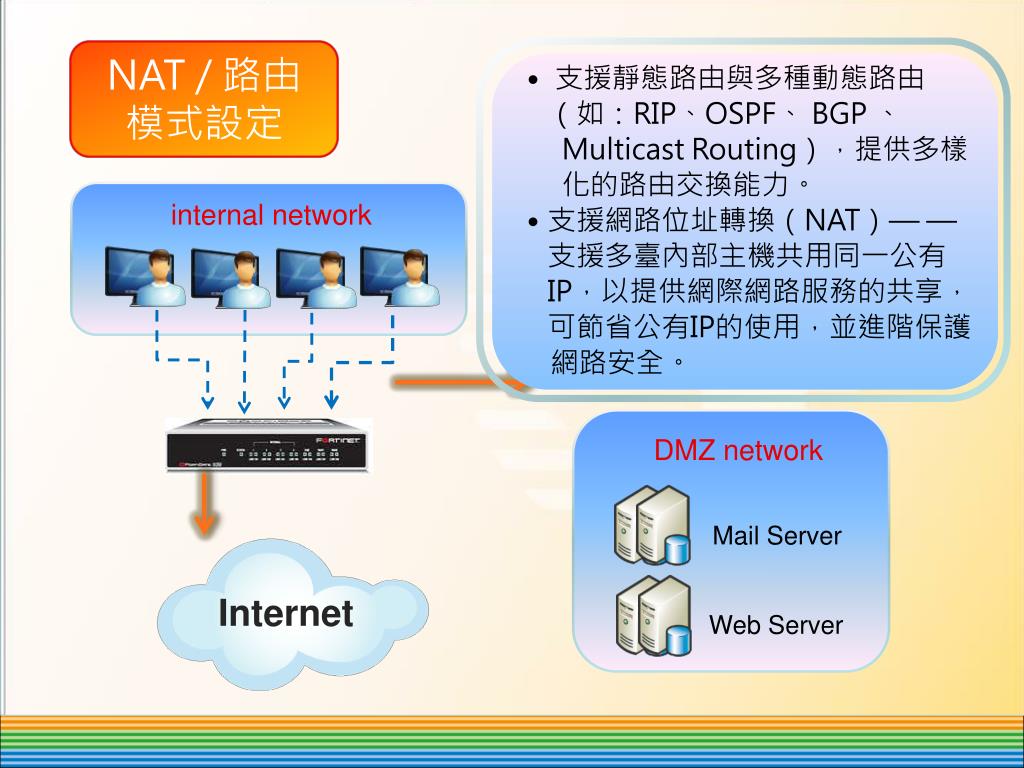

  23. NAT /路由模式設定 ˙ 支援靜態路由與多種動態路由 （如：RIP、OSPF、 BGP 、 Multicast Routing），提供多樣 化的路由交換能力。 ˙支援網路位址轉換（NAT）—— 支援多臺內部主機共用同一公有 IP，以提供網際網路服務的共享， 可節省公有IP的使用，並進階保護 網路安全。 internal network DMZ network Mail Server Internet Web Server

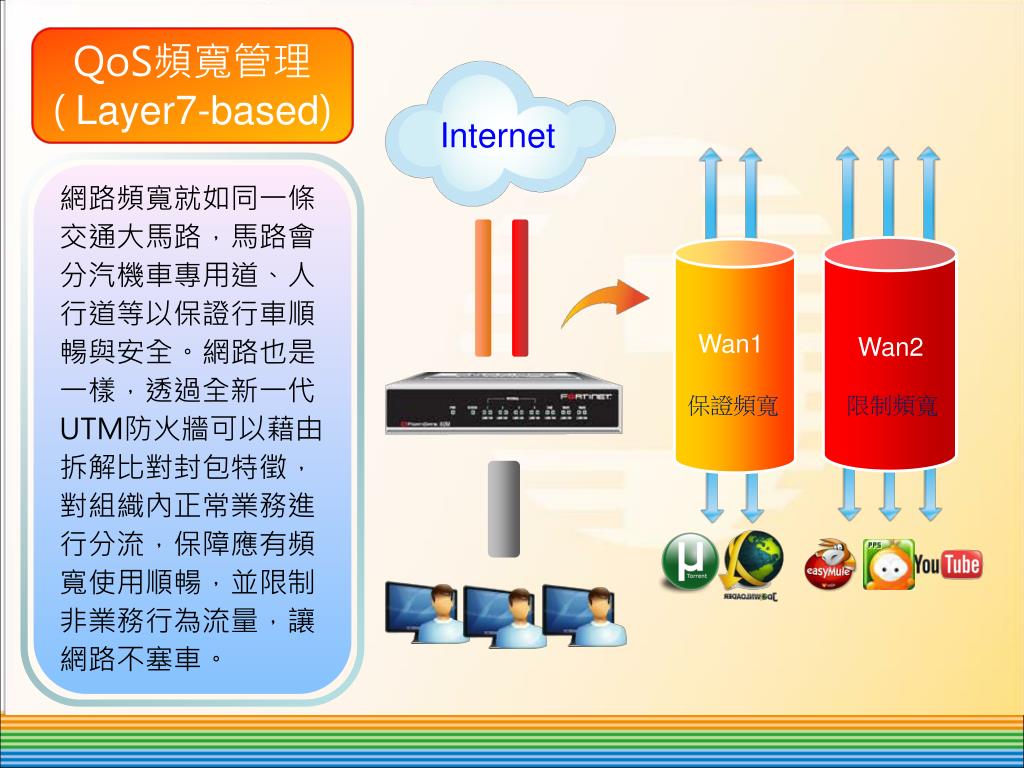

  24. QoS頻寬管理( Layer7-based) Internet 網路頻寬就如同一條交通大馬路，馬路會分汽機車專用道、人行道等以保證行車順暢與安全。網路也是一樣，透過全新一代UTM防火牆可以藉由拆解比對封包特徵，對組織內正常業務進行分流，保障應有頻寬使用順暢，並限制非業務行為流量，讓網路不塞車。 Wan1 Wan2 保證頻寬 限制頻寬

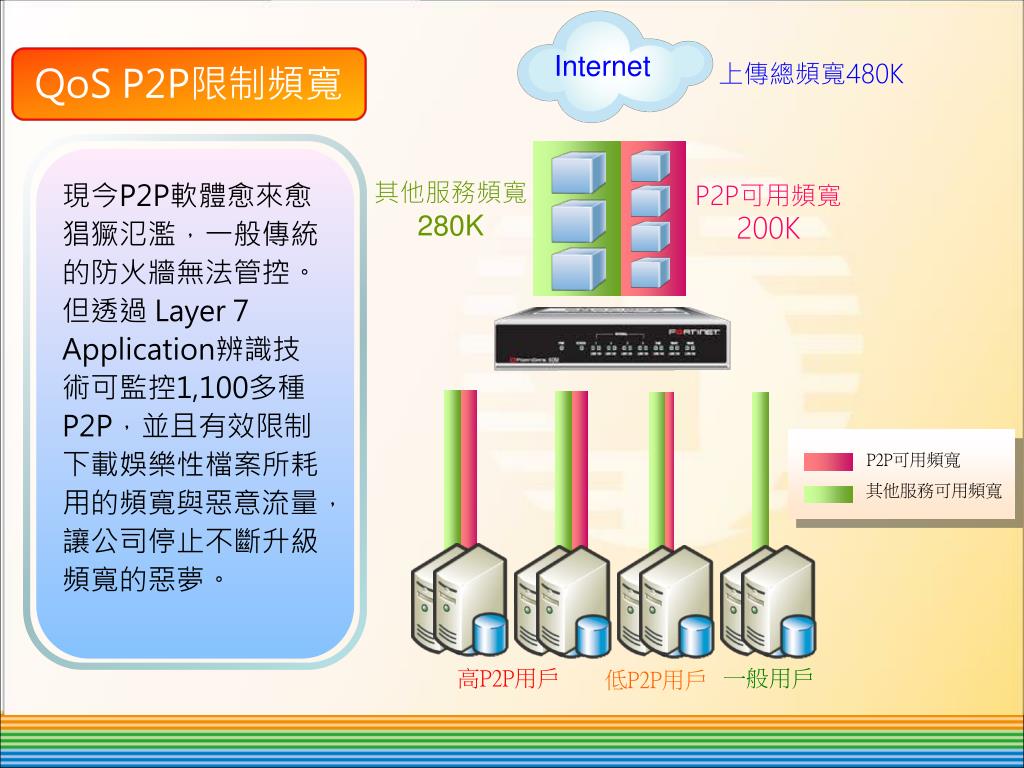

  25. Internet QoSP2P限制頻寬 上傳總頻寬480K 現今P2P軟體愈來愈猖獗氾濫，一般傳統的防火牆無法管控。但透過 Layer 7 Application辨識技術可監控1,100多種P2P，並且有效限制下載娛樂性檔案所耗用的頻寬與惡意流量，讓公司停止不斷升級頻寬的惡夢。 其他服務頻寬280K P2P可用頻寬200K P2P可用頻寬 其他服務可用頻寬 高P2P用戶 一般用戶 低P2P用戶

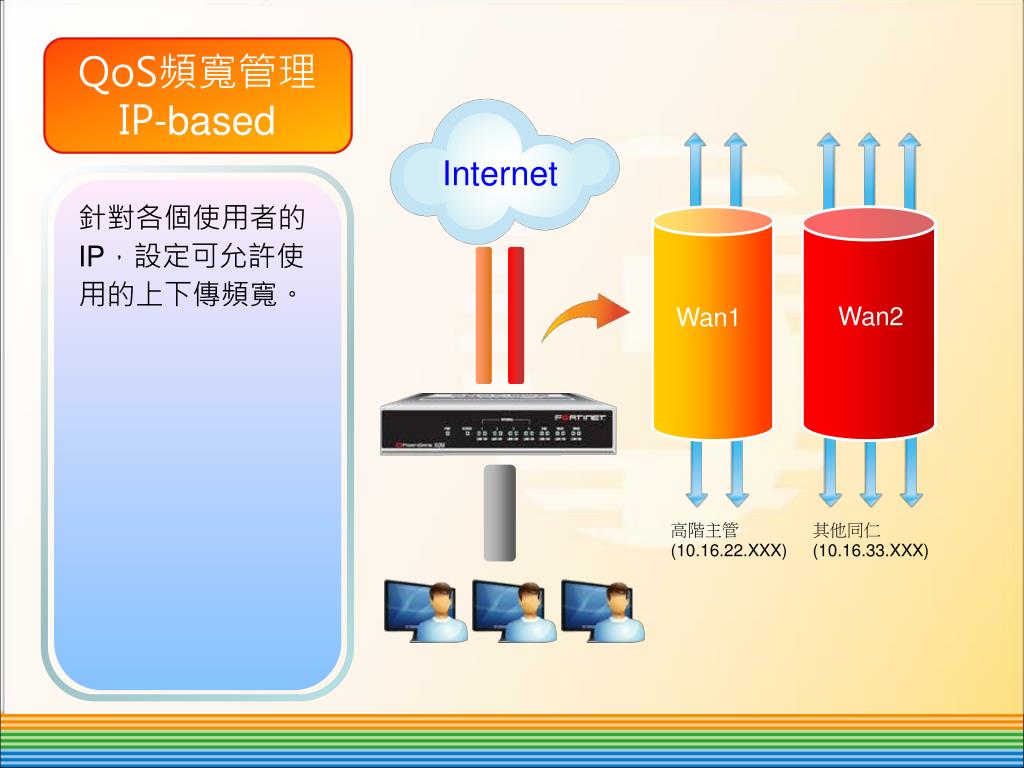

  26. QoS頻寬管理 IP-based Internet 針對各個使用者的IP，設定可允許使用的上下傳頻寬。 Wan2 Wan1 高階主管 (10.16.22.XXX) 其他同仁 (10.16.33.XXX)

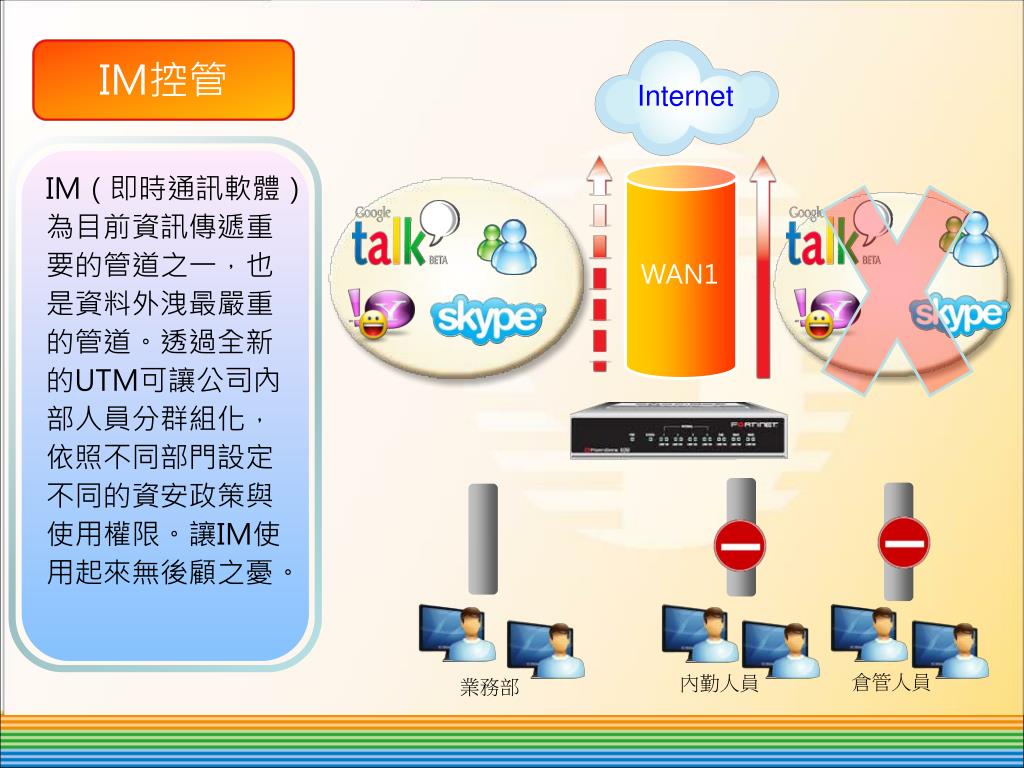

  27. IM控管 Internet IM（即時通訊軟體）為目前資訊傳遞重要的管道之一，也是資料外洩最嚴重的管道。透過全新的UTM可讓公司內部人員分群組化，依照不同部門設定不同的資安政策與使用權限。讓IM使用起來無後顧之憂。 WAN1 內勤人員 倉管人員 業務部

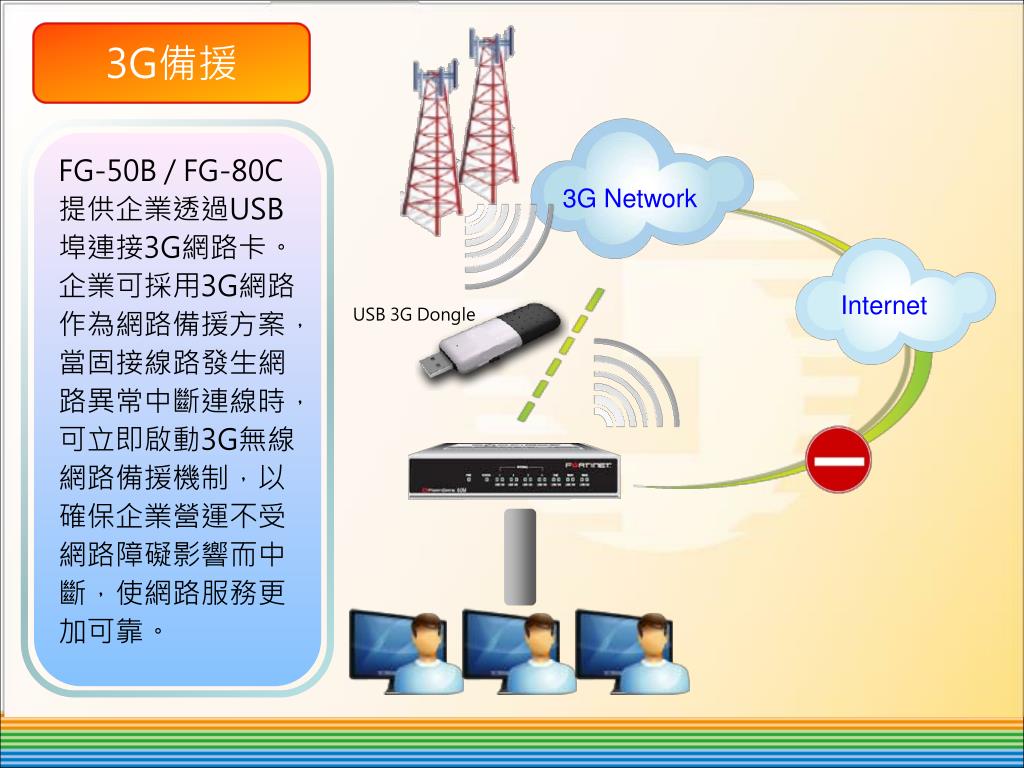

  28. 3G備援 FG-50B / FG-80C提供企業透過USB埠連接3G網路卡。企業可採用3G網路作為網路備援方案，當固接線路發生網路異常中斷連線時，可立即啟動3G無線網路備援機制，以確保企業營運不受網路障礙影響而中斷，使網路服務更加可靠。 3G Network Internet USB 3G Dongle

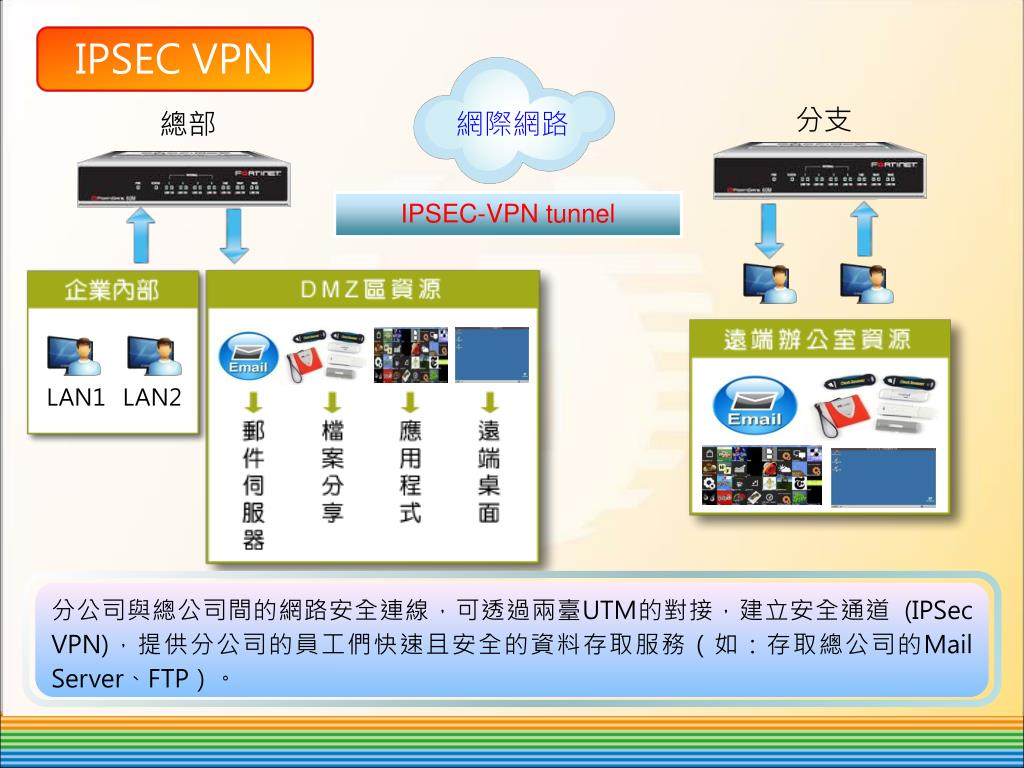

  29. IPSEC VPN 分支 總部 網際網路 IPSEC-VPN tunnel LAN1 LAN2 分公司與總公司間的網路安全連線，可透過兩臺UTM的對接，建立安全通道 (IPSec VPN)，提供分公司的員工們快速且安全的資料存取服務（如：存取總公司的Mail Server、FTP）。

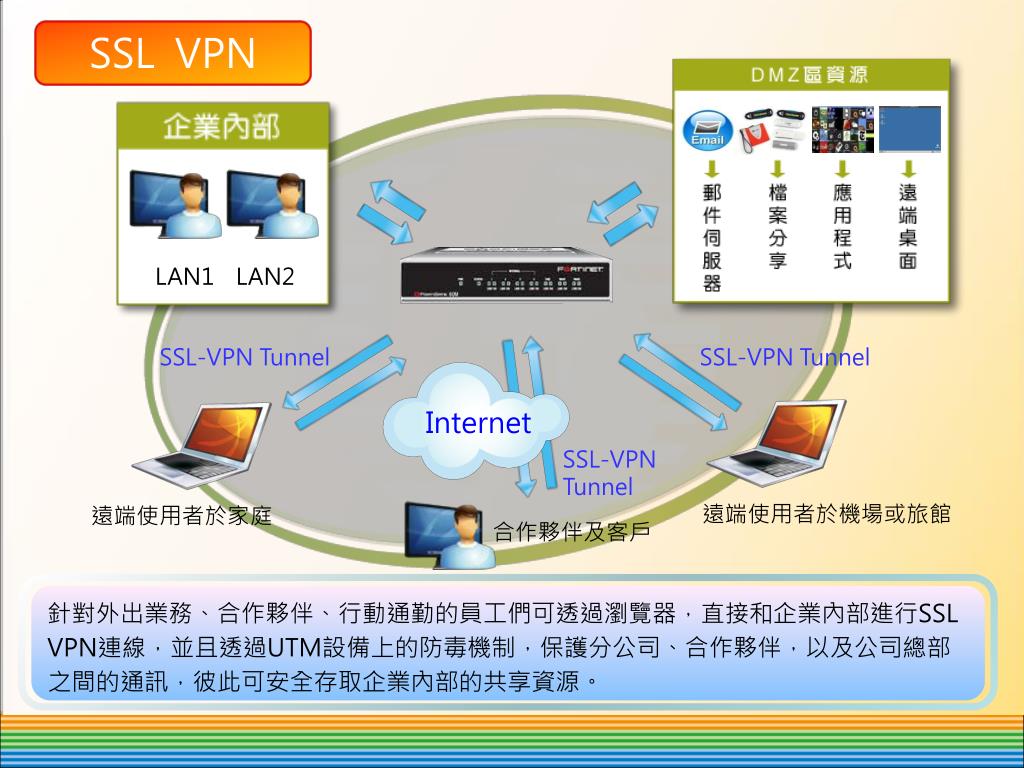

  30. LAN1 LAN2 SSL VPN SSL-VPN Tunnel SSL-VPN Tunnel Internet SSL-VPN Tunnel 遠端使用者於家庭 遠端使用者於機場或旅館 合作夥伴及客戶 針對外出業務、合作夥伴、行動通勤的員工們可透過瀏覽器，直接和企業內部進行SSLVPN連線，並且透過UTM設備上的防毒機制，保護分公司、合作夥伴，以及公司總部之間的通訊，彼此可安全存取企業內部的共享資源。

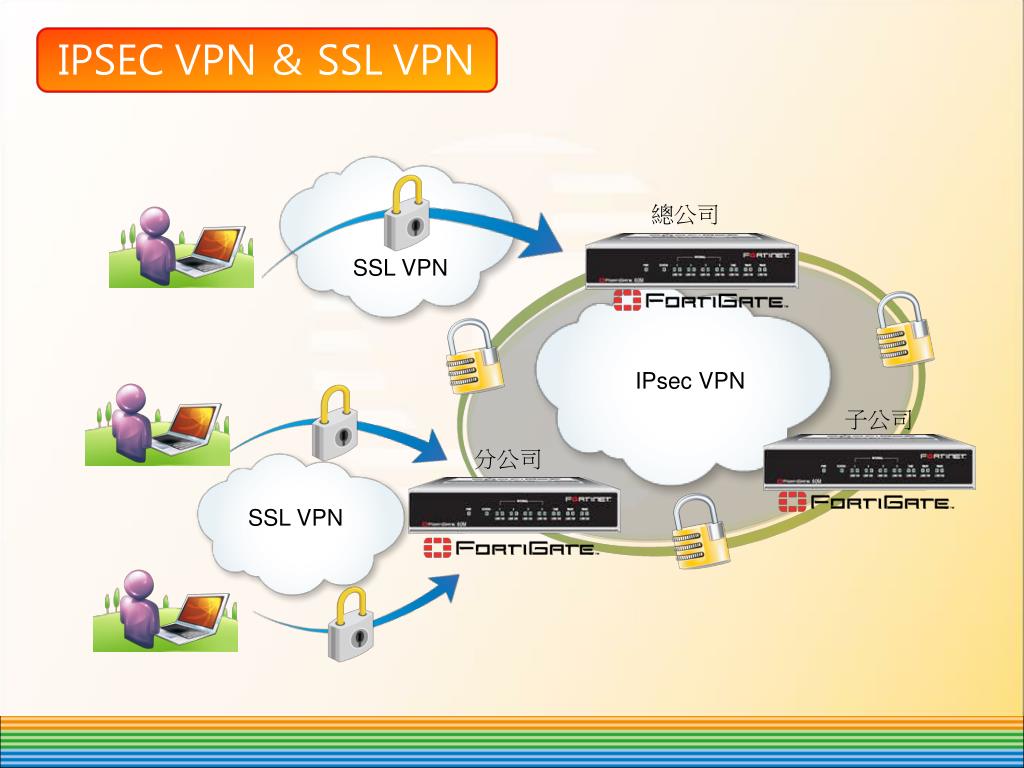

  31. IPSEC VPN ＆ SSL VPN 總公司 SSL VPN IPsec VPN 子公司 分公司 SSL VPN

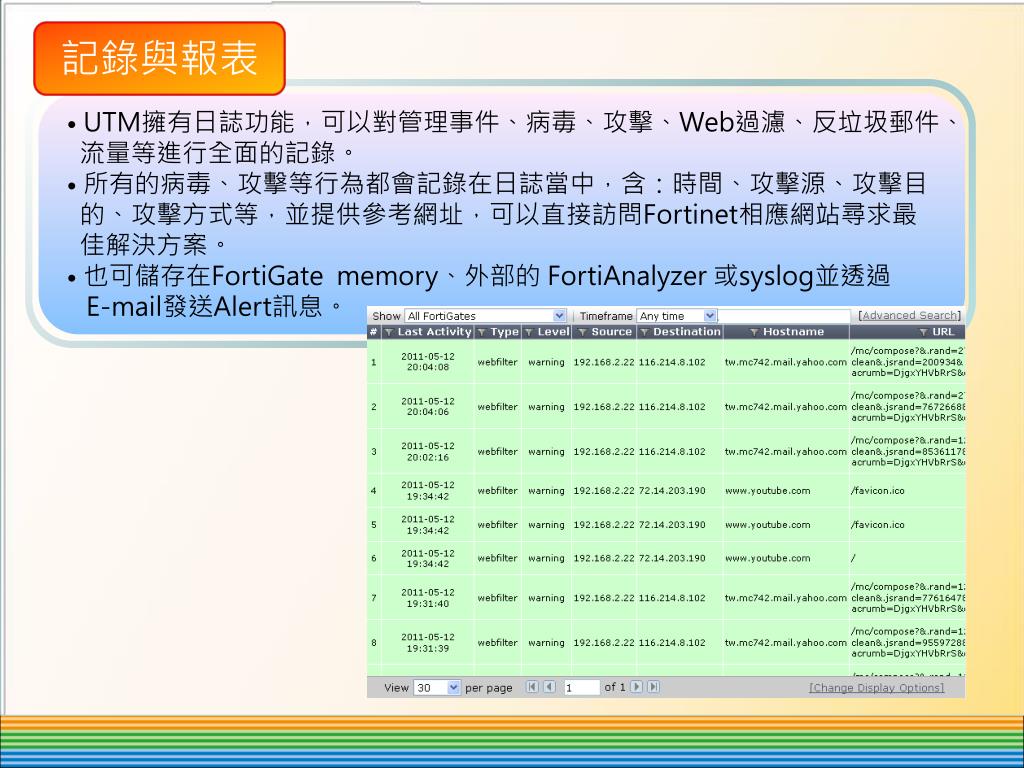

  32. 記錄與報表 ˙UTM擁有日誌功能，可以對管理事件、病毒、攻擊、Web過濾、反垃圾郵件、 流量等進行全面的記錄。 ˙所有的病毒、攻擊等行為都會記錄在日誌當中，含：時間、攻擊源、攻擊目 的、攻擊方式等，並提供參考網址，可以直接訪問Fortinet相應網站尋求最 佳解決方案。 ˙也可儲存在FortiGatememory、外部的 FortiAnalyzer 或syslog並透過 E-mail發送Alert訊息。
