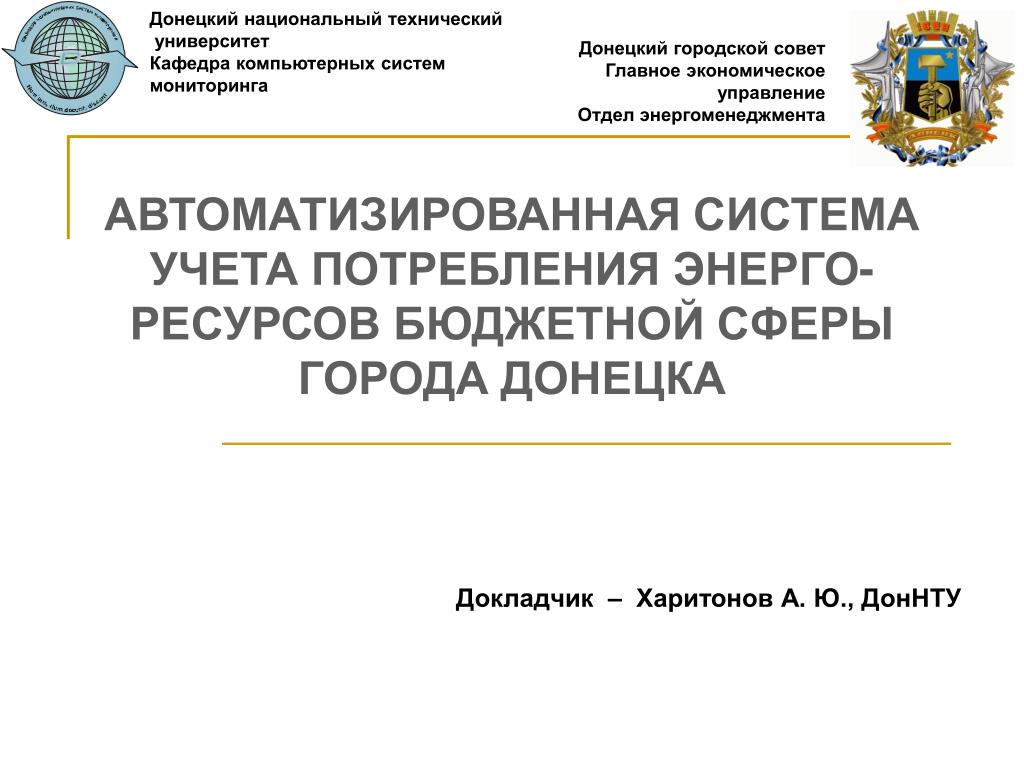

1. Донецкий национальный технический университетКафедра компьютерных систем мониторинга Донецкий городской совет Главное экономическое управление Отдел энергоменеджмента АВТОМАТИЗИРОВАННАЯ СИСТЕМА УЧЕТА ПОТРЕБЛЕНИЯ ЭНЕРГО- РЕСУРСОВ БЮДЖЕТНОЙ СФЕРЫ ГОРОДА ДОНЕЦКА Докладчик – Харитонов А. Ю., ДонНТУ

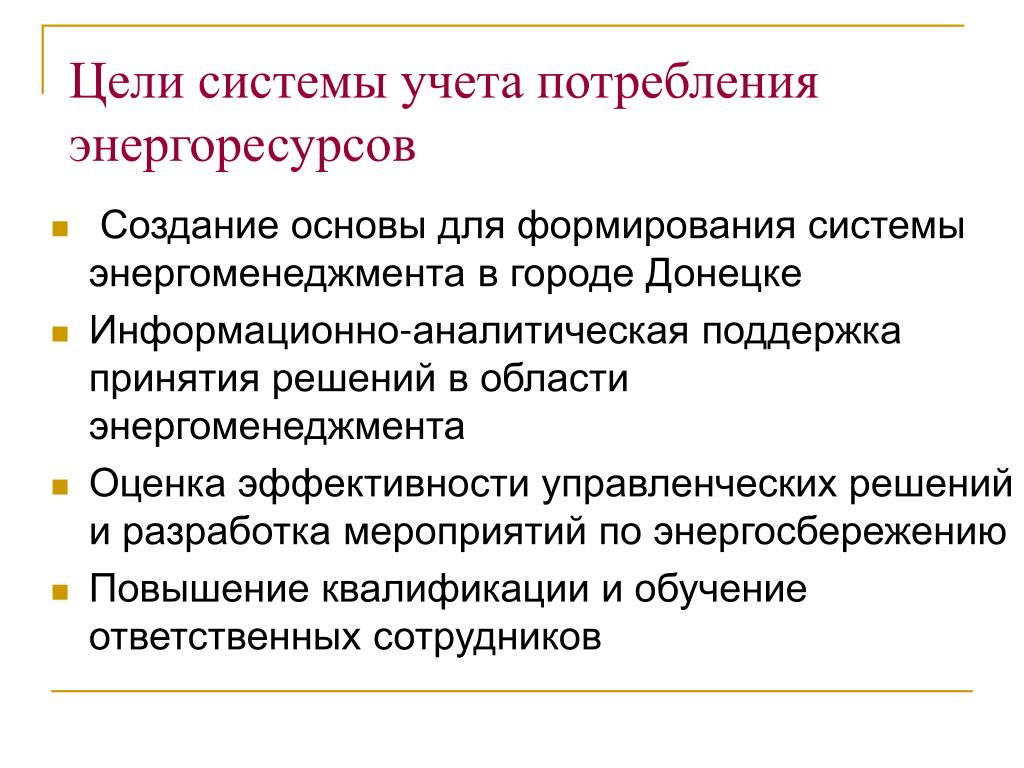

2. Цели системы учета потребления энергоресурсов • Создание основы для формирования системы энергоменеджмента в городе Донецке • Информационно-аналитическая поддержка принятия решений в области энергоменеджмента • Оценка эффективности управленческих решений и разработка мероприятий по энергосбережению • Повышение квалификации и обучение ответственных сотрудников

3. Задачи, которые решены в процессе выполнения пилотного проекта • Разработано программное обеспечение автоматизированной системы учета потребления энергоресурсов • Проведена опытная эксплуатация системы • Организованы семинары по обучению ответственных сотрудников 29 школ • Выполнена комплексная оценка потребления энергии школами Ворошиловского и Киевского районов города • Разработаны рекомендации по снижению потребления энергии

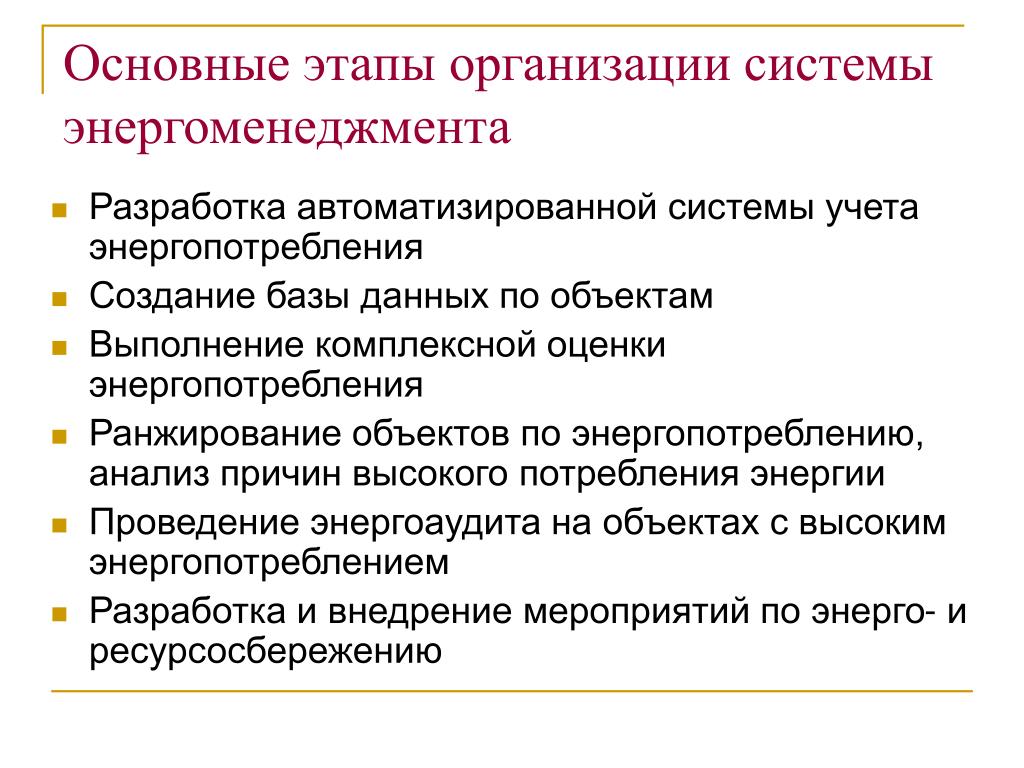

4. Основные этапы организации системы энергоменеджмента • Разработка автоматизированной системы учета энергопотребления • Создание базы данных по объектам • Выполнение комплексной оценки энергопотребления • Ранжирование объектов по энергопотреблению, анализ причин высокого потребления энергии • Проведение энергоаудита на объектах с высоким энергопотреблением • Разработка и внедрение мероприятий по энерго- и ресурсосбережению

5. Субъекты автоматизированной системы учета потребления энергоресурсов Управление городского образования • Районные отделы образования (9 отделов) • Городской отдел образования Управление городского здравоохранения • Районные отделы здравоохранения (9 отделов) Управлениетруда и социальной политики Управление культуры и туризма

6. Учет потребления энергоресурсов По городу Донецку - 524 объекта сферы образования • Более 1000 зданий • Более 3000 счетчиков г. Донецк Пилотный проект: Ворошиловский и Киевский районы, объекты сферы образования • 29 школ, 52 здания • 256 счетчиков

7. Состав автоматизированной системы учета потребления энергоресурсов • программное обеспечением инженера отдела энергоменеджмента • автоматизированные рабочие места ответственных сотрудников на объектах • автоматические посты сбора данных со счетчиков энергоресурсов и датчиков температурного режима • метеостанция

8. Структура автоматизированной системы

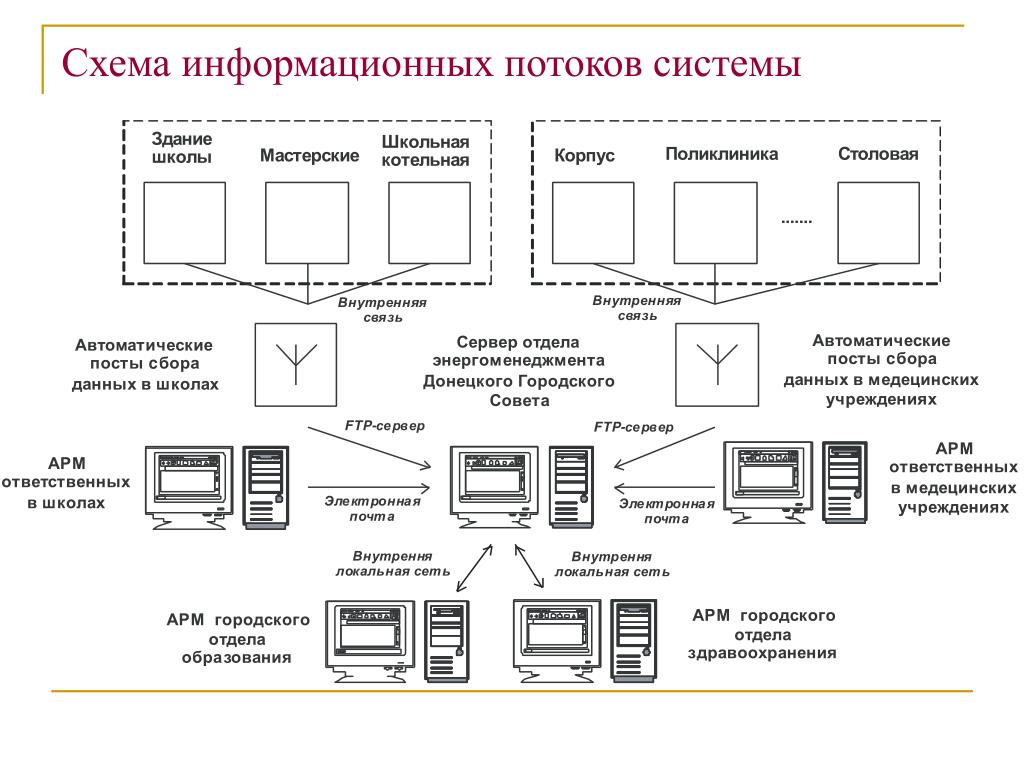

9. Схема информационных потоков системы

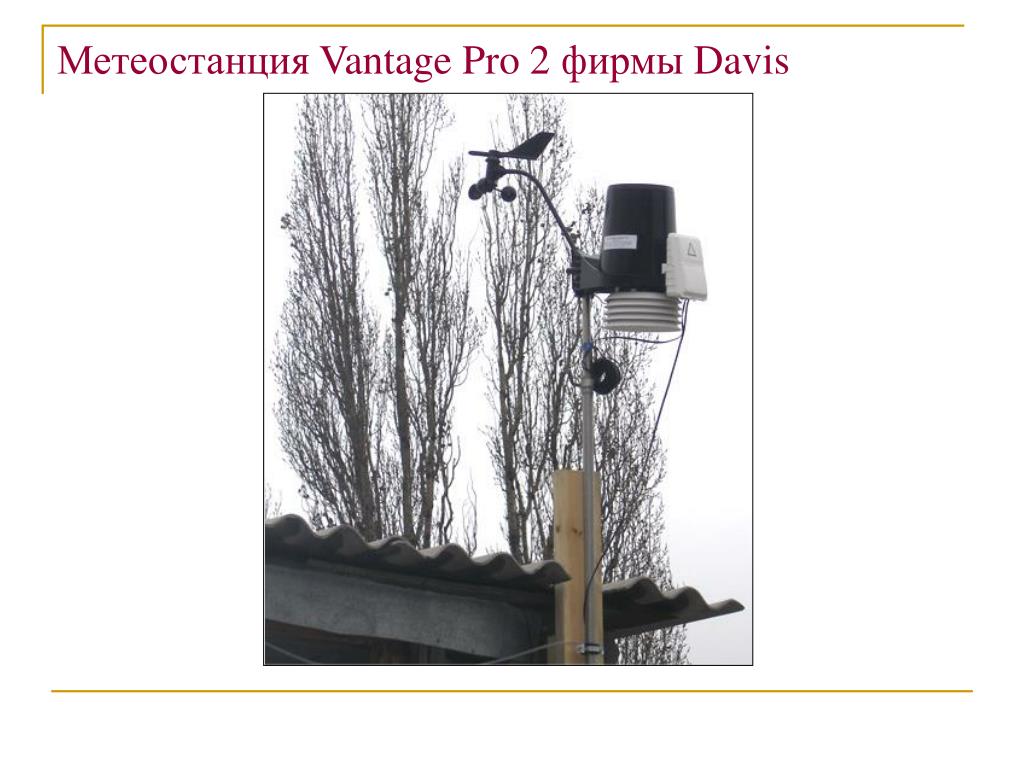

10. Метеостанция Vantage Pro 2 фирмы Davis

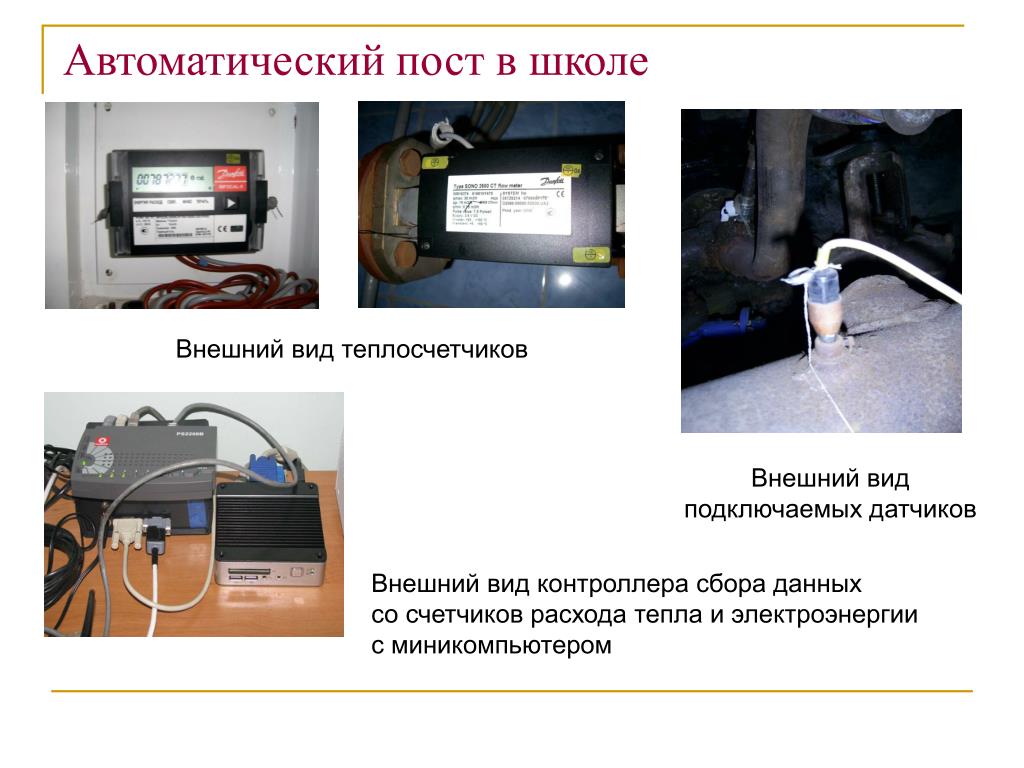

11. Автоматический пост в школе Внешний вид теплосчетчиков Внешний вид подключаемых датчиков Внешний вид контроллера сбора данных со счетчиков расхода тепла и электроэнергии с миникомпьютером

12. Программноеобеспечение системы

13. Программное обеспечение системы: отчеты и графики

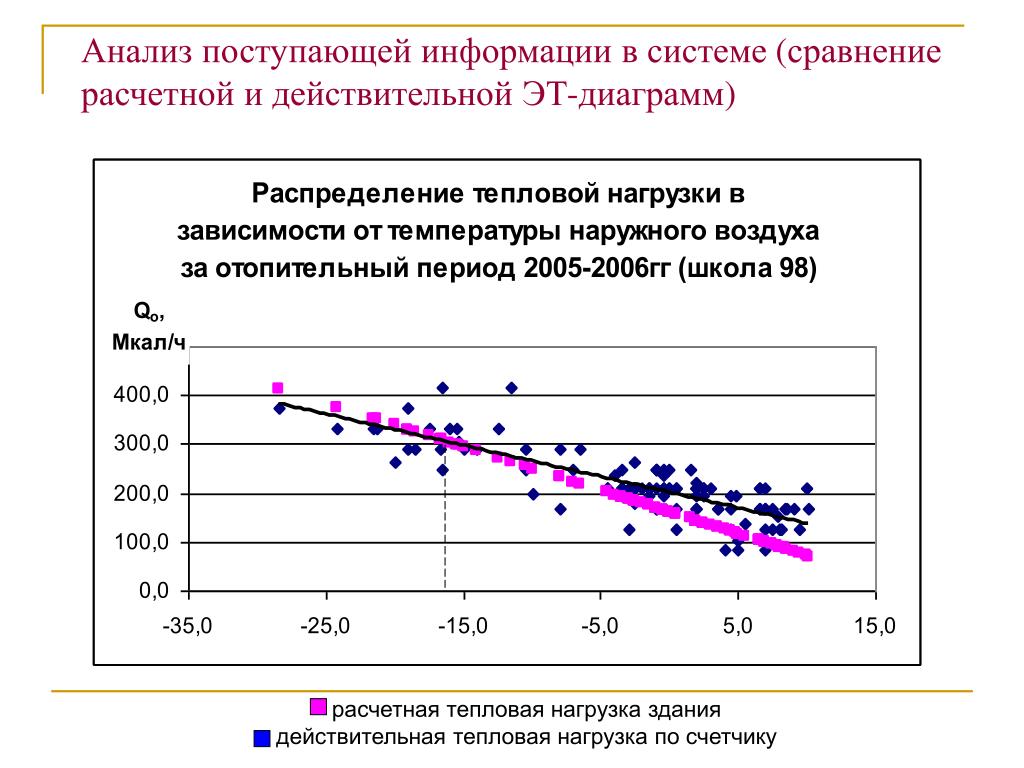

14. Анализ поступающей информации в системе (сравнение расчетной и действительной ЭТ-диаграмм) - расчетная тепловая нагрузка здания - действительная тепловая нагрузка по счетчику

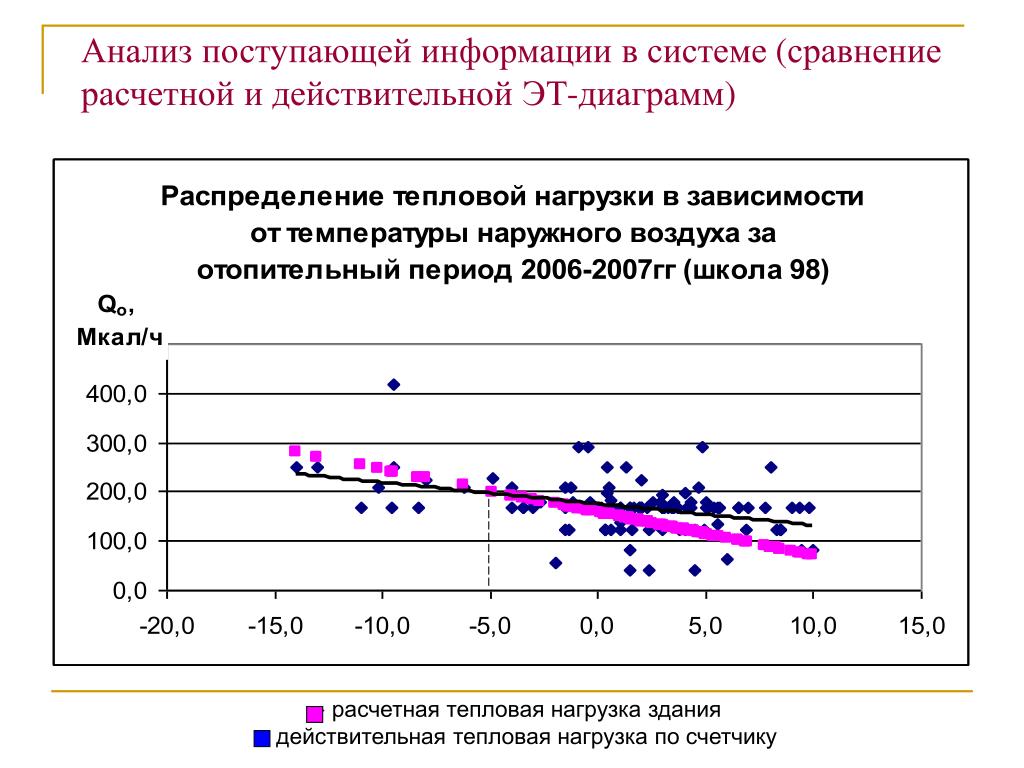

15. Анализ поступающей информации в системе (сравнение расчетной и действительной ЭТ-диаграмм) - расчетная тепловая нагрузка здания - действительная тепловая нагрузка по счетчику

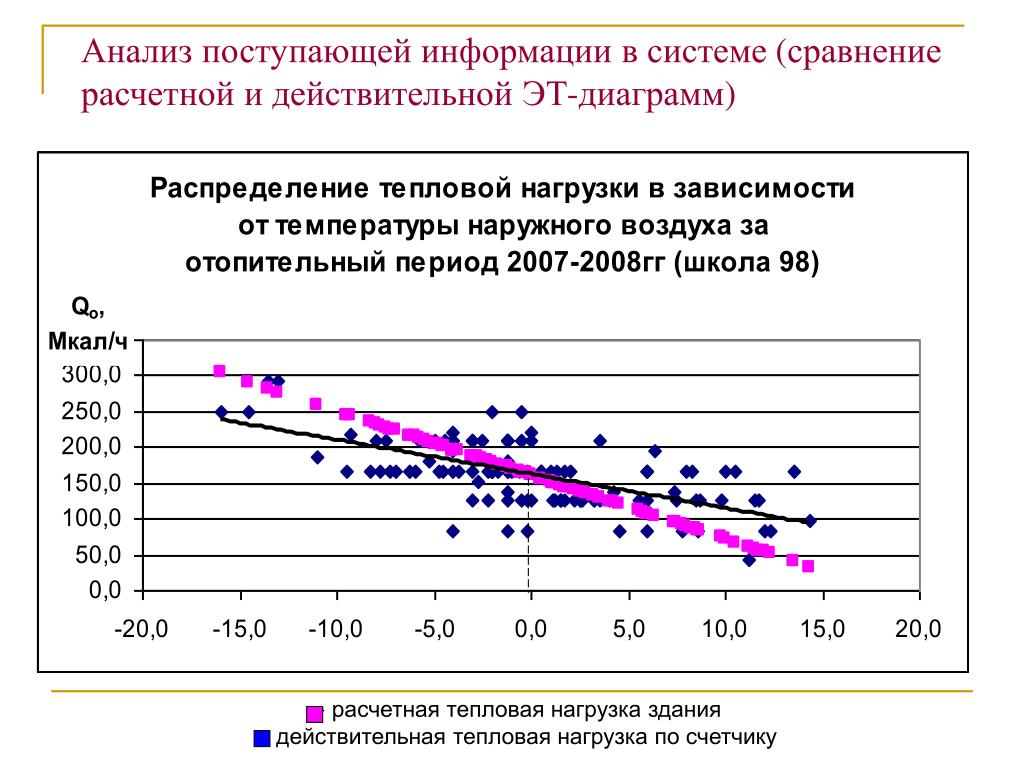

16. Анализ поступающей информации в системе (сравнение расчетной и действительной ЭТ-диаграмм) - расчетная тепловая нагрузка здания - действительная тепловая нагрузка по счетчику

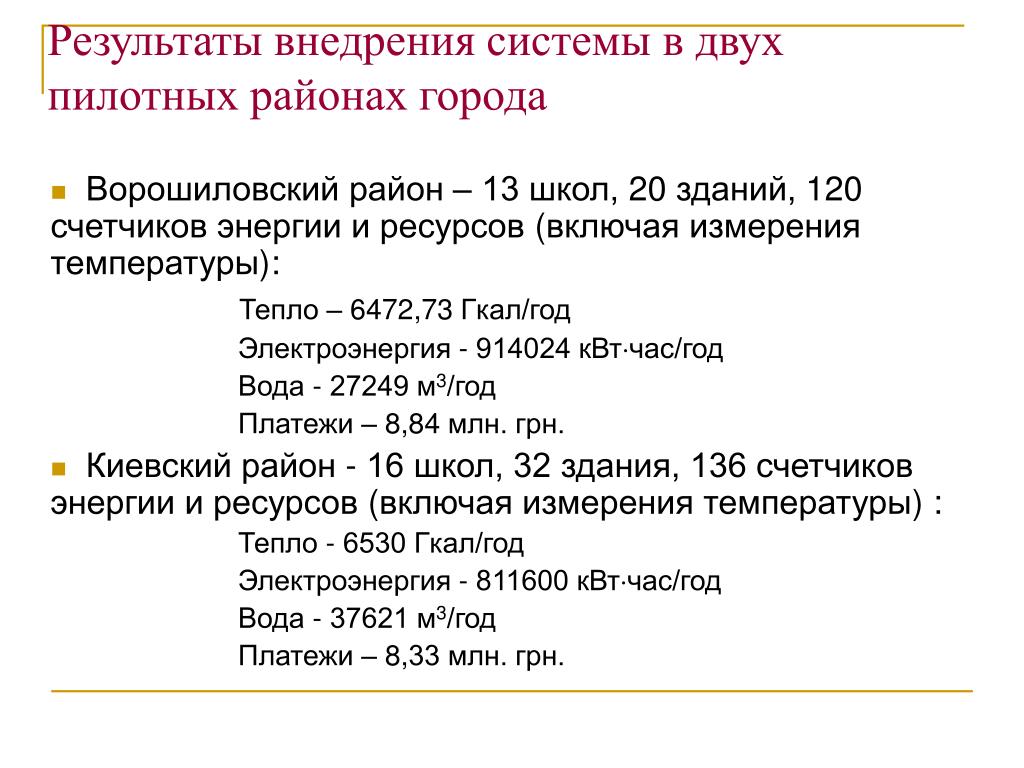

17. Результаты внедрения системы в двух пилотных районах города • Ворошиловский район – 13 школ, 20 зданий, 120 счетчиков энергии и ресурсов (включая измерения температуры): Тепло – 6472,73 Гкал/год Электроэнергия - 914024 кВтчас/год Вода - 27249 м3/год Платежи – 8,84 млн. грн. • Киевский район - 16 школ, 32 здания, 136 счетчиков энергии и ресурсов (включая измерения температуры) : Тепло - 6530 Гкал/год Электроэнергия - 811600 кВтчас/год Вода - 37621 м3/год Платежи – 8,33 млн. грн.

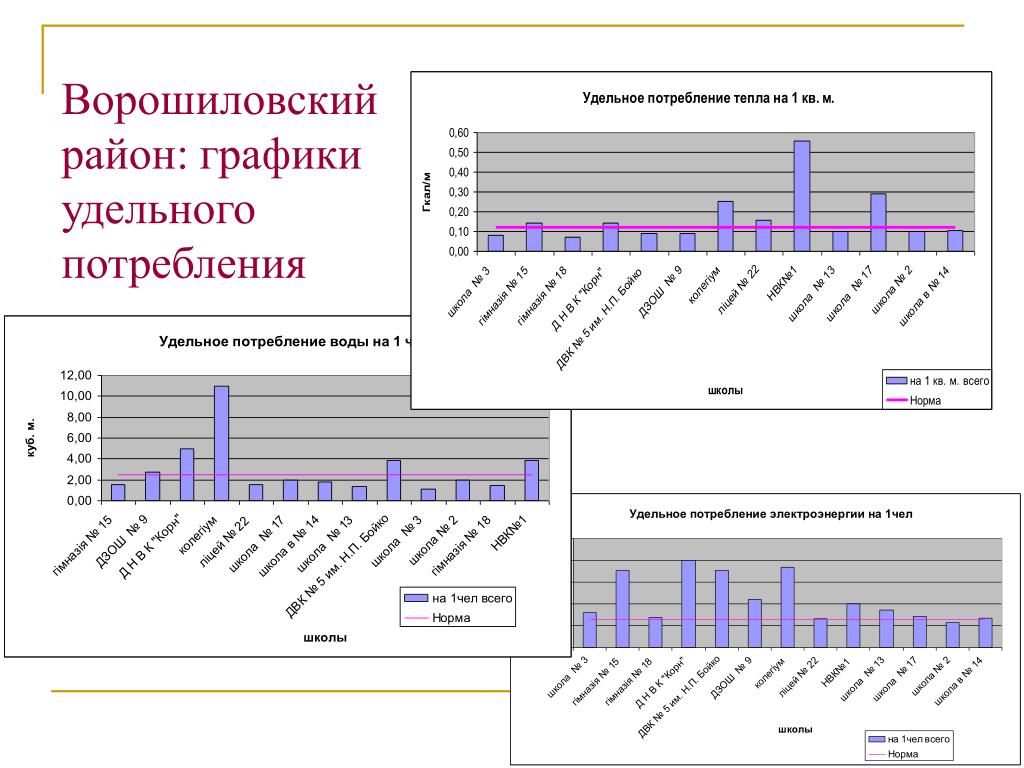

18. Ворошиловский район: графики удельного потребления

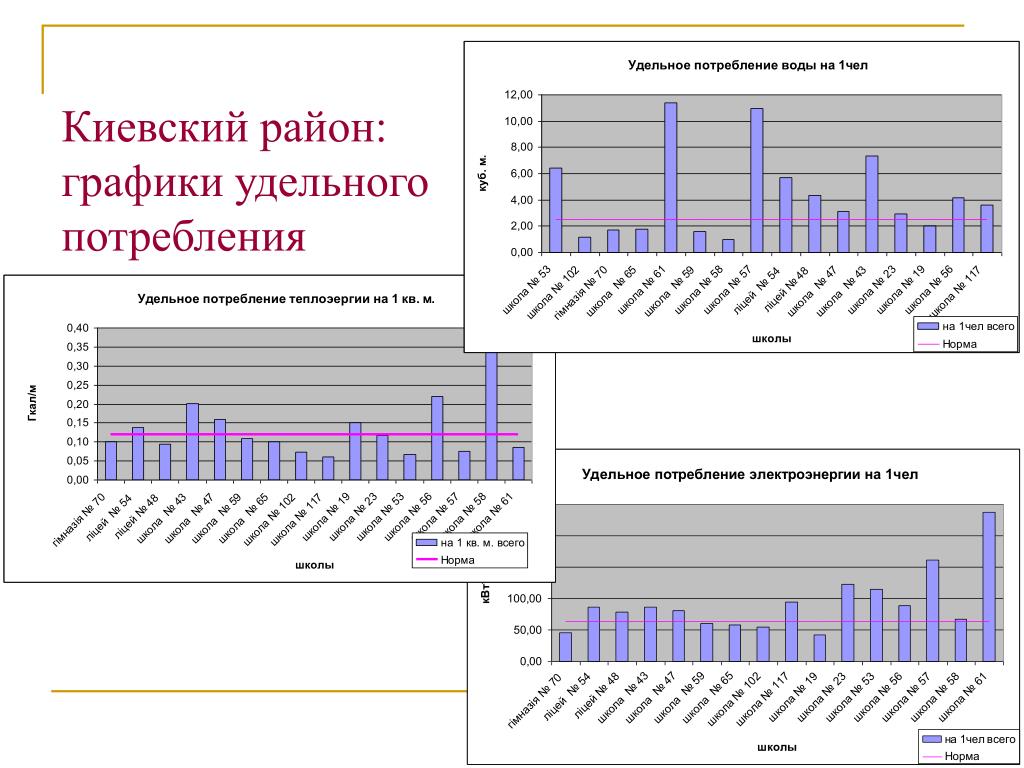

19. Киевский район: графики удельного потребления

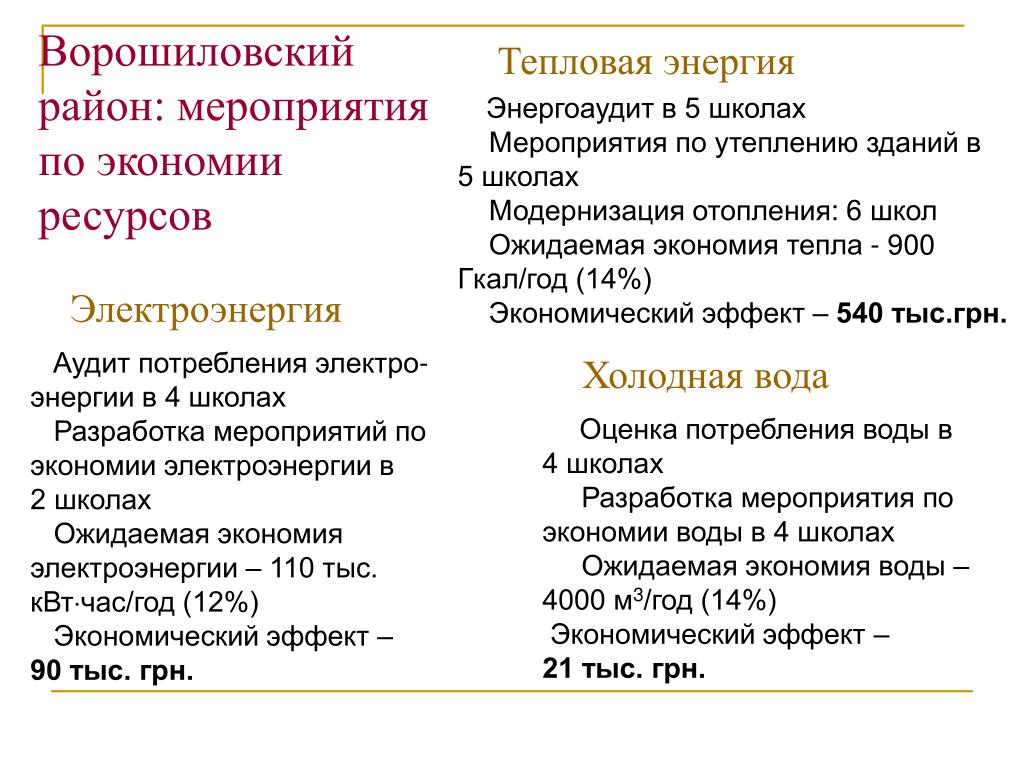

20. Тепловая энергияЭнергоаудит в 5 школах Мероприятия по утеплению зданий в 5 школах Модернизация отопления: 6 школ Ожидаемая экономия тепла - 900 Гкал/год (14%) Экономический эффект – 540 тыс.грн. Ворошиловский район: мероприятия по экономии ресурсов ЭлектроэнергияАудит потребления электро-энергии в 4 школах Разработка мероприятий по экономии электроэнергии в 2 школах Ожидаемая экономия электроэнергии – 110 тыс. кВтчас/год (12%) Экономический эффект – 90 тыс. грн. Холодная водаОценка потребления воды в 4 школах Разработка мероприятия по экономии воды в 4 школах Ожидаемая экономия воды – 4000 м3/год (14%) Экономический эффект – 21 тыс. грн.

21. Киевский район: мероприятия по экономии ресурсов Тепловая энергияЭнергоаудит в 6 школах Мероприятия по утеплению зданий в 7 школах Модернизация отопления в 7школах Ожидаемая экономия тепла – 700 Гкал/год (10%) Экономический эффект –420тыс.грн. ЭлектроэнергияАудит потребления электро-энергии в 4 школах Разработка мероприятий по экономии электроэнергии в 5 школах Ожидаемая экономия электроэнергии – 120 тыс. кВтчас/год (15%) Экономический эффект – 98 тыс. грн. Холодная водаОценка потребления воды в 5 школах Разработка мероприятия по экономии воды в 2 школах Ожидаемая экономия воды – 4000 м3/год (11%) Экономический эффект – 21 тыс. грн.

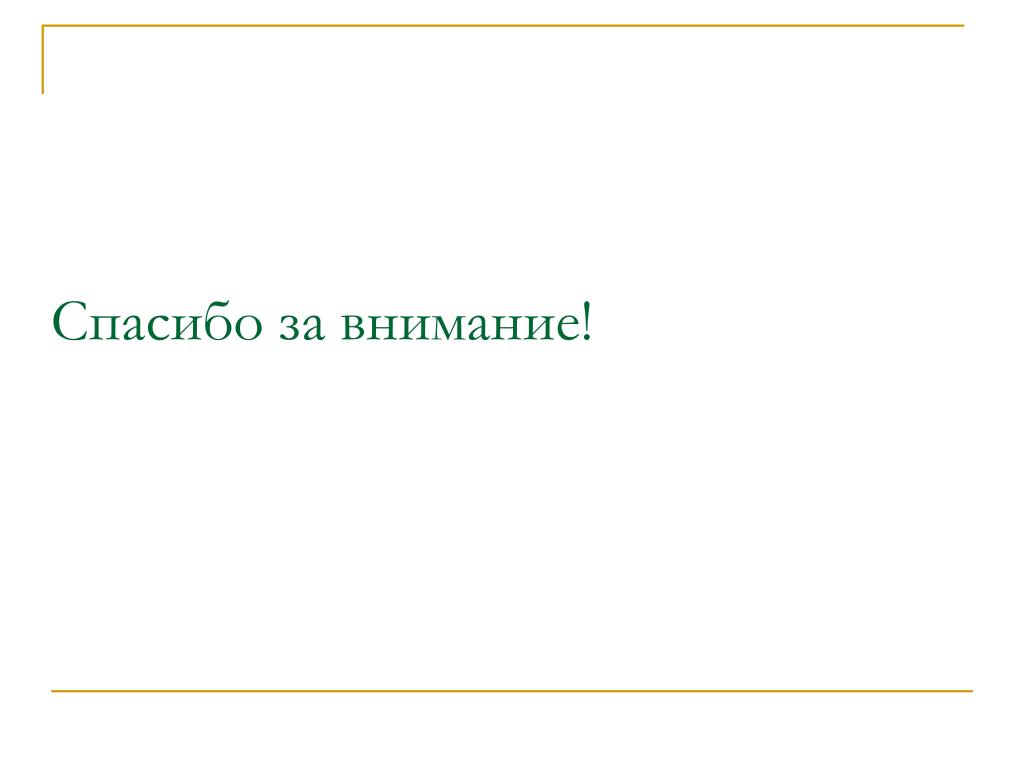

22. Спасибо за внимание!
