КЛАСИФІКАЦІЯ МЕТАЛОРІЗАЛЬНИХ ІНСТРУМЕНТІВ

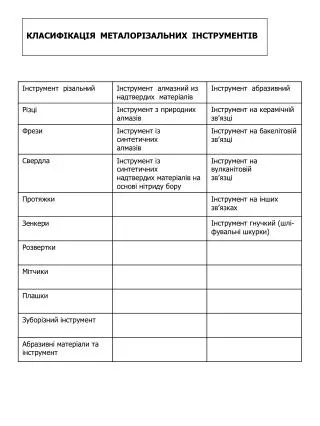

1. КЛАСИФІКАЦІЯ МЕТАЛОРІЗАЛЬНИХ ІНСТРУМЕНТІВ

2. Стандарти, що встановлюють вимоги до різальних інструментів в цілому ГОСТ 4.442-86СПКУ. Инструмент металло- и дереворежущий лезвийный. Номенклатура показателей. ГОСТ 25751-83 Инструменты режущие. Термины и определения. ГОСТ 25557-82 Конусы инструментальные. Основные размеры. ГОСТ 9953-82 Конусы инструментов укороченные. Основные размеры. ГОСТ 7343-72Конусы инструментов с конусностью 1:10 и 1:7. Размеры. ГОСТ 2848-75 Конусы инструментов. Допуски. Методы и средства контроля. ГОСТ 9523-84 Хвостовики инструментов. Диаметры, квадраты и отверстия под квадраты. Размеры. ГОСТ 2568-71 Рифления и углы наклона ножей и пазов режущего инструмента. Размеры. ГОСТ 4872-75 Изделия для режущего инструмента из твердых спеченых сплавов. Технические условия. ГОСТ 28521-90 Инструмент режущий. Ряды диаметров хвостовиков.

3. Стандарти, що встановлюють вимоги до пластин різальних ГОСТ 2209-82Пластины твердосплавные напаиваемые для режущего инструмента. Технические условия. ГОСТ 2379-77 Пластины из быстрорежущей стали к резцам. Формы и размеры. ГОСТ 17163-90 Пластины твердосплавные напаиваемые типа 13. Конструкция и размеры. ГОСТ 19042-80 Пластины сменные многогранные. Классификация. Система обозначений. Формы. ГОСТ 19043-80 – ГОСТ 19072-80 Пластины режущие сменные многогранные твердо-сплавные. Конструкция и размеры. ГОСТ 25247-80 – ГОСТ 24257-80 Пластины режущие сменные многогранные твердо-сплавные. Конструкция и размеры. ГОСТ 25393-90 – ГОСТ 25426-90 Пластины твердосплавные напаиваемые. Конструкцияи размеры. ГОСТ 27301-87 Пластины режущие сменные многогранные твердосплавные срадиусомпри вершине с односторонним тороидальным отверстием. Конструкция и размеры. ГОСТ 27302-87 Пластины режущие сменные многогранные твердосплавные с фасками при вершине без отверстия. Конструкция и размеры. ГОСТ 28762-90Пластины режущие сменные из сверхтвердых материалов. Техническиеусловия.

4. РІЗЦІ – однолезові інструменти для обробки з поступальним або обертальним рухом різання і можливістю руху подачі в будь якому напрямку КЛАСИФІКАЦІЯ РІЗЦІВ Залежно від типу верста- та, на якому відбуваєть- ся різання: ТОКАРНІ, СТРУГАЛЬ- НІ, ДОВБАЛЬНІ, СПЕ- ЦІАЛЬНОГО ПРИЗНА- ЧЕННЯ За видами обробки: ПРОХІДНІ, ПІДРІЗНІ, ВІДРІЗНІ, РОЗТОЧУ- ВАЛЬНІ, РІЗЬБОНА- РІЗНІ, ГАЛТЕЛЬНІ, ФАСОННІ Залежно від конструкції головки і тіла різця: ПРЯМІ, ВІДІГНУТІ, ЗІГНУТІ, З ВІДТЯГ- НУТОЮ ГОЛОВ- КОЮ За способом виготовлення і родом матеріалу: ЦІЛЬНІ ІЗ ШВИДКОРІЗАЛЬНОЇ СТАЛІ, З ГОЛОВКОЮ ІЗ ШВИДКОРІЗАЛЬНОЇ СТАЛІ, ПРИВАРЕНОЮ ВСТИК ДО СТЕРЖНЯ З ВУГЛЕЦЕВОЇ АБО ЛЕГОВАНОЇ СТАЛІ, З НАПЛАВЛЕНОЮ ГОЛОВКОЮ ІЗ ШВИДКОРІЗАЛЬНОЇ СТАЛІ, З ПРИВАРЕНИМИ АБО ПРИПАЯНИМИ ДО ГОЛОВКИ РІЗЦЯ ПЛАСТИНАМИ ІЗ ШВИДКОРІЗАЛЬНОЇ СТАЛІ ТА ІН., З МЕХАНІЧНИМ КРІПЛЕННЯМ ПЛАСТИН За напрямом подачі: ПРАВІ, ЛІВІ Залежно від установки від- носно осі деталі: РАДІАЛЬНІ, ТАНГЕНЦІАЛЬНІ

5. Стандарти, що встановлюють вимоги до різців ГОСТ 5688-61 Резцы с твердосплавными пластинами. Технические условия. ГОСТ 9795-84 Резцы расточные державочные из быстрорежущей стали. Конструкция и размеры. ГОСТ 18887-73 Резцы строгальные проходные изогнутые с пластинами из быстрорежущей стали. Конструкция и размеры. ГОСТ 10044-73 Резцы расточные державочные из быстрорежущей стали. Конструкция и размеры. ГОСТ 10047-62 Резцы из быстрорежущей стали. Технические условия. ГОСТ 13297-86 Резцы и вставки алмазные. Технические условия. ГОСТ 18062-72 Резцы расточные цельные твердосплавные со стальным хвостовиком для сквозных отверстий. Конструкция и размеры. ГОСТ 18063-72 Резцы расточные цельные твердосплавные со стальным хвостовиком для глухих отверстий. Конструкция и размеры. ГОСТ 18064-72 Резцы расточные цельные твердосплавные со стальным хвостовиком. Технические условия. ГОСТ 18868-73 Резцы токарные проходные отогнутые с пластинами из быстрорежущей стали. Конструкция и размеры. ГОСТ 18869-73 Резцы токарные проходные прямые из быстрорежущей стали. Конструкция и размеры. ГОСТ 18870-73 Резцы токарные проходные упорные из быстрорежущей стали. Конструкция и размеры. ГОСТ 18871-73 Резцы токарные подрезные торцовые с пластинами из быстрорежущей стали. Конструция и размеры. ГОСТ 18872-73 Резцы токарные расточные из быстрорежущей стали для обработки сквозных отверстий. Конструкция и размеры. ГОСТ 18873-73 Резцы токарные расточные из быстрорежущей стали для обработки глухих отверстий. Конструкция и размеры. ГОСТ 18874-73 Резцы токарные прорезные и отрезные из быстрорежущей стали.. Конструкция и размеры. ГОСТ 18875-73 Резцы токарные фасовочные из быстрорежущей стали. Конструкция и размеры. ГОСТ 18876-73 Резцы токарные резьбовые с пластинами из быстрорежущей стали. Конструкция и размеры. ГОСТ 18877-73 Резцы токарные проходные отогнутые с пластинами из твердого сплава. Конструкция и размеры. ГОСТ 18878-73 Резцы токарные проходные прямые с пластинами из твердого сплава. Конструкция и размеры. ГОСТ 18879-73 Резцы токарные проходные упорные с пластинами из твердого сплава. Конструкция и размеры. ГОСТ 18880-73 Резцы токарные подрезные отогнутые с пластинами из твердого сплава. Конструкция и размеры. ГОСТ 18881-73 Резцы токарные чистовые широкие с пластинами из твердого сплава. Конструкция и размеры. ГОСТ 18882-73 Резцы токарные расточные с пластинами из твердого сплава для обработки сквозных отверстий. Конструкция и размеры. ГОСТ 18883-73 Резцы токарные расточные с пластинами из твердого сплава для обработки глухих отверстий. Конструкция и размеры. ГОСТ 18884-73 Резцы токарные отрезные с пластинами из твердого сплава. Конструкция и размеры. ГОСТ 18885-73 Резцы токарные резьбовые с пластинами из твердого сплава. Конструкция и размеры.

6. ГОСТ 18887-73 Резцы строгальные проходные изогнутые с пластинами из быстроре- жущей стали. Конструкция и размеры. ГОСТ 18888-73 Резцы строгальные чистовые широкие изогнутые с пластинками из быстрорежущей стали. Конструкция и размеры. ГОСТ 18889-73 Резцы строгальные подрезные прямые и изогнутые с пластинами из быстрорежущей стали. Конструкция и размеры. ГОСТ 18890-73 Резцы строгальные отрезные прорезные изогнутые с пластинами из быстрорежущей стали. Конструкция и размеры. ГОСТ 18891-73 Резцы строгальные проходные с пластинами из твердого сплава. Конструкция и размеры. ГОСТ 18892-73 Резцы строгальные чистовые широкие изогнутые с пластинами из твердого сплава. Конструкция и размеры. ГОСТ 18893-73 Резцы строгальные подрезные с пластинами из твердого сплава. Конструкция и размеры. ГОСТ 18894-73 Резцы строгальные отрезные и прорезные изогнутые с пластинами из твердого сплава. Конструкция и размеры. ГОСТ 20872-80 Резцы токарные сборные для контурного точения с механическим креплением многогранных твердосплавных пластин. Конструкция и размеры. ГОСТ 20874-75 Резцы токарные сборные расточные с механическим креплением многогранных твердосплавных пластин. Конструкция и размеры. ГОСТ 23022-78 Головки расточные двухрезцовые. Типы и основные размеры. ГОСТ 24996-81 Резцы токарные с механическим креплением сменных пластин, зак- репляемых качающимся штифтом. Типы и основные размеры. ГОСТ 26476-85 Резцы токарные и резцы-вставки с механическим креплением режу- щих сменных многогранных пластин. Обозначения. ГОСТ 26611-85 Резцы токарные проходные, подрезные и копировальные с креплением сменных пластин прихватом сверху. Конструкция и размеры. ГОСТ 26612-85 Резцы расточные с креплением сменных пластин прихватом сверху. Конструкция и размеры. ГОСТ 26613-85 Резцы токарные с механическим креплением сменных многогранных пластин. Технические условия. ГОСТ 27686-88 Резцы расточные с механическим креплением режущих сменных многогранных пластин. Обозначения. ГОСТ 28101-89 Резцы расточные со сменными режущими пластинами. Типы и основ- ные размеры. ГОСТ 28978-91 Резцы токарные пластинчатые сборные прорезные и отрезные. Типы и основные размеры. ГОСТ 28980-91 Резцы токарные проходные и подрезные со сменными режущими плас- тинами из сверхтвердых материалов. Типы и основные размеры. ГОСТ 28981-91 Резцы токарные расточные со сменными режущими пластинами из сверхтвердых материалов. ФРЕЗИ – багатолезовий різальний інструмент, що являє собою тіло обертання, на зовнішній і торцевій поверхнях якого розміщуються зуб’я

7. КЛАСИФІКАЦІЯ ФРЕЗ За конструкцією зуб’їв ……………. Фрези з гострокінцевим зубом; Фрези з затилованим зубом За формою оброблюва – ної поверхні …………. Фрези для обробки площин; Фрези для обробки пазів; Фрези для обробки фасонних поверхонь; Фрези для обробки шліців (шліцьові); Фрези для обробки тіл обертання; Фрези для розрізання (пили) За поверхнею, на якій розміщено зуб’я …………….. Фрези циліндричні; Фрези дискові; Фрези торцеві; Фрези кутові або конічні; Фрези фасонні За формою зуб’їв ……………………… Фрези з прямими зуб’ями; Фрези з гвинтовими зуб’ями правого чи лівого напряму; Фрези з різнонапрямленими зуб’ями; Фрези з кутовими зуб’ями За конструкцією ……………….. Фрези суцільні; Фрези із вставними зуб’ями; Фрези складені із двох або кількох частин; Фрези комплектні з кількох штук на одній оправці За способом кріплення ………………. Насадні (фрези з отвором); Кінцеві (фрези з цилінд- ричним або конусним хвостовиком )

8. СТАНДАРТИ ЩО ВСТАНОВЛЮЮТЬ ВИМОГИ ДО ФРЕЗ ГОСТ 1336-77 Фрезы резьбовые гребенчатые. Технические условия. ГОСТ 2679-93 Фрезы прорезные и отрезные. Технические условия. ГОСТ 3964-69 Фрезы дисковые пазовые. Основные размеры. ГОСТ 5348-69 Фрезы дисковые трехсторонние со вставными ножами, оснащенными твердым сплавом. Конструкция и размеры. ГОСТ 5808-77 Фрезы дисковые двусторонние и трехсторонние со вставными ножами, оснащенными твердым сплавом. Технические условия. ГОСТ 6396-78 Фрезы шпоночные, оснащенные твердосплавными пластинами. Технические условия. ГОСТ 6469-69 Фрезы дисковые двусторонние со вставными ножами, оснащенными твердым сплавом. Конструкция и размеры. ГОСТ 6637-80 Фрезы червячные чистовые для шлицевых валов с эвольвентным профилем. Технические условия. ГОСТ 7063-72 Фрезы для обработки Т-образных пазов. Технические условия. ГОСТ 8027-86 Фрезы червячные для шлицевых валов с прямобочным профилем. Технические условия. ГОСТ 8543-71 Фрезы пазовые затылованные. Технические условия. ГОСТ 9140-78 Фрезы шпоночные. Технические условия. ГОСТ 9304-69 Фрезы торцовые насадные. Типы и основные размеры.

9. ГОСТ 9305-93 Фрезы фасонные полукруглые выпуклые, вогнутые и радиусные. Технические условия.ГОСТ 9324-80 Фрезы червячные чистовые однозаходные для цилиндрических зубчатых колес с эвольвентным профилем. Технические условия.ГОСТ 9473-80 Фрезы торцовые насадные мелкозубые со вставными ножами, оснащенными пластинами из твердого сплава. Конструкция и размеры. ГОСТ 10331-81 Фрезы червячные мелкомодульные для цилиндрических зубчатых колес с эвольвентным профилем. Технические условия.ГОСТ 10673-75 Фрезы с напаянными твердосплавными пластинами для обработки Т-образных пазов. Технические условия. ГОСТ 13838-68 Фрезы дисковые зуборезные мелкомодульные. Технические условия. ГОСТ 14700-69 Ножи, оснащенные твердым сплавом, для дву- и трехсторонних дисковых фрез. Конструкция и размеры. ГОСТ 14701-69 Клинья для дву и трехсторонних дисковых фрез. Конструкция и размеры. ГОСТ 15086-69 Фрезы концевые обдирочные с коническими хвостовиками. Технические условия.ГОСТ 15127-83 Фрезы червячные цельные для нарезания зубьев звездочек к приводным роликовым и втулочным цепям. Технические условия.ГОСТ 16222-81 Фрезы торцовые насадные для обработки легких сплавов. Конструкция и размеры.ГОСТ 16223-81 Фрезы торцовые насадные со вставными ножами с твердосплавными пластинами для обработки легких сплавов. Конструкция и размеры. ГОСТ 16224-81 Ножи клиновые рифленые с твердосплавными пластинами к торцовым насадным фрезам для обработки легких сплавов. Конструкция и размеры. ГОСТ 16225-81 Фрезы концевые для обработки легких сплавов. Конструкция и размеры. ГОСТ 16226-81 Фрезы концевые двузубые с резьбовым хвостовиком для обработки легких сплавов. Конструкция и размеры.ГОСТ 16227-81 Фрезы дисковые трехсторонные с разнонаправленными зубьями для обработки легких сплавов. Конструкция и размеры.ГОСТ 16228-81 Фрезы дисковые трехсторонные со вставными ножами из быстрорежущей стали для обработки легких сплавов. Конструкция и размеры. ГОСТ 16229-81 Фрезы дисковые двусторонние со вставными ножами из быстрорежущей стали для обработки легких сплавов. Конструкция и размеры. ГОСТ 16230-81 Фрезы отрезные для обработки легких сплавов. Конструкция и размеры. ГОСТ 16231-81 Фрезы концевые радиусные с коническим хвостовиком для обработки легких сплавов. Конструкция и размеры.ГОСТ 16463-80 Фрезы шпоночные цельные твердосплавные. Технические условия. ГОСТ 17024-82 Фрезы концевые. Технические условия. ГОСТ 17025-71 Фрезы концевые с цилиндрическим хвостовиком. Конструкция и размеры. ГОСТ 17026-71 Фрезы концевые с коническим хвостовиком. Конструкция и размеры. ГОСТ 18372-73 Фрезы концевые твердосплавные. Технические условия. ГОСТ 18934-73 Фрезы концевые сферические грушевидные твердосплавные цельные для труднообрабатываемых сталей и сплавов. Конструкция и размеры.ГОСТ 19935-73 Фрезы концевые сферические эллипсовидные твердосплавные цельные для труднообрабатываемых сталей и сплавов. Конструкция и размеры.

10. ГОСТ 18936-73 Фрезы концевые сфероцилиндрические твердосплавные цельные для труднообрабатываемых сталей и сплавов. Конструкция и размеры. ГОСТ 18937-73 Фрезы концевые цилиндрические твердосплавные цельные для труд- нообрабатываемых сталей и сплавов. Конструкция и размеры. ГОСТ 19938-73 Фрезы концевые конические твердосплавные цельные для труднооб- рабатываемых сталей и сплавов. Конструкция и размеры. ГОСТ 18939-73 Фрезы концевые сферические грушевидные твердосплавные удлиненные для труднообрабатываемых сталей и сплавов. Конструкция и размеры. ГОСТ 18940-73 Фрезы концевые сферические эллипсовидные твердосплавные удлинен- ные для труднообрабатываемых сталей и сплавов. Конструкция и размеры ГОСТ 18941-73 Фрезы концевые сфероцилиндрические твердосплавные удлиненные для труднообрабатываемых сталей и сплавов. Конструкция и размеры. ГОСТ 18942-73 Фрезы концевые цилиндрические твердосплавные удлиненные для труднообрабатываемых сталей и сплавов. Конструкция и размеры. ГОСТ 18943-73 Фрезы концевые конические твердосплавные удлиненные для труд- нообрабатываемых сталей и сплавов. Конструкция и размеры. ГОСТ 18944-73 Фрезы концевые сферические, оснащенные коронками из твердого сплава, для труднообрабатываемых сталей и сплавов. Конструкция и размеры. ГОСТ 18945-73 Фрезы концевые сферические эллипсовидные, оснащенные коронками из твердого сплава, для труднообрабатываемых сталей и сплавов. Конструкция и размеры.. ГОСТ 18946-73 Фрезы концевые сфероцилиндрические, оснащенные коронками из твердого сплава, для труднообрабатываемых сталей и сплавов. ГОСТ 18947-73 Фрезы концевые сфероконические, оснащенные коронками из твердого сплава, для труднообрабатываемых сталей и сплавов. Конструкция и размеры. ГОСТ 18948-73 Фрезы концевые цилиндрические, оснащенные коронками из твердого сплава, для труднообрабатываемых сталей и сплавов. Конструкция и размеры. ГОСТ 18949-73 Фрезы концевые сферические, цилиндрические и конические твердо- сплавные для труднообрабатываемых сталей и сплавов. Технические условия. ГОСТ 20317-74 – ГОСТ 20329-74 Фрезы дисковые для разрезки пластмасс ( типов: текстолит, гетинакс, стеклопластик, винипласт, оргстекло, термоплас- тичных и термореактивных пластмасс) Конструкция и размеры. ГОСТ 20533-75 – ГОСТ 20539-75 Фрезы концевые. Конструкция и размеры. ГОСТ 22087-76 Фрезы торцовые концевые с механическим креплением пятигранных твердосплавных пластин. Констукция и размеры. ГОСТ 22088-76 Фрезы торцовые концевые с механическим креплением круглых твердо- сплавных пластин. Конструкция и размеры. ГОСТ 23247-78 Фрезы концевые для обработки деталей из легких сплавов на станках с программным управлением. Конструкция. ГОСТ 23248-78 Фрезы концевые для обработки деталей из высокопрочных сталей и титановых сплавов на станках с программным управлением. Конструкция ГОСТ 23249-78 Фрезы концевые для обработки деталей из высокопрочных сталей, титановых и легких сплавов на станках с программным управлением. Технические условия. ГОСТ 24359-80 Фрезы торцовые насадные со вставными ножами, оснащенными пласти- нами из твердого сплава. Конструкция и размеры. ГОСТ 24360-80 Фрезы торцовые насадные со вставными ножами, оснащенные пласти- нами из твердого сплава. Технические условия. ГОСТ 24637-81 Фрезы концевые, оснащенные винтовыми твердосплавными пластинами, для обработки деталей из высокопрочных сталей и титановых сплавов на станках с программным управлением. Конструкция и размеры.

11. ГОСТ 25334-94 Хвостовики цилиндрические для фрез. Основные размеры. ГОСТ 25595-85 Фрезы торцовые с механическим креплением многогранных пластин. Типы и основные размеры.ГОСТ 25596-91 Фрезы торцовые нерегулируемые с клиновым креплением многогранных твердосплавных пластин. Технические условия. ГОСТ 27066-86 Фрезы торцовые насадные. Типы и присоединительные размеры. ГОСТ 27856-88 Фрезы концевые с режущими сменными пластинами. Обозначения. ГОСТ 28281-89 Фрезы дисковые для нарезания зубьев звездочек к приводным ролико- вым и втулочным цепям. Технические условия. ГОСТ 28430-90 Фрезы насадные со сменными режущими пластинами. Обозначения. ГОСТ 28435-90 Фрезы концевые с механическим креплением многогранных твердосплавных пластин. Основные размеры. ГОСТ 28436-90 Фрезы концевые с механическим креплением многогранных твердосплавных пластин. Технические условия. ГОСТ 28437-90 Фрезы дисковые с механическим креплением многогранных твердосплавных пластин. Типы и основные размеры. ГОСТ 28438-90 Фрезы дисковые с механическим креплением многогранных твердосплавных пластин. Технические условия. ГОСТ 28527-90 Фрезы дисковые трехсторонние. Типы и размеры. ГОСТ 28709-90 Фрезы концевые с удлиненной рабочей частью и винтовыми зубьями со сменными твердосплавными пластинами. Технические условия. ГОСТ 28719-90 Фрезы насадные торцово-цилиндрические с винтовыми зубьями со сменными твердосплавными пластинами. Технические условия. ГОСТ 29092-91 Фрезы цилиндрические. Технические условия. ГОСТ 29116-91 Фрезы. Ряд наружных диаметров. ГОСТ 29118-91 Фрезы для обработки пазов типа «ласточкин хвост». Типы и размеры. ГОСТ 29129-91 Фрезы концевые конические с цилиндрическим хвостовиком для обра- ботки штампов. Размеры.

12. СВЕРДЛА – осьові різальні інструменти для утворення отворів в суцільному металі. Свердла також застосовуються для розсвердлювання існуючих отворів та засвердлювання Типи та класифікація свердл Перові: з прямими канавками, з циліндричним або конічним хвостовиком, суцільні або складені і з подвійним заточуванням; Спіральні: з гвинтовими канавками, з циліндричним або конічним хвостовиком, з отворами для охолоджуючої рідини; Для глибокого свердління: рушничні, суцільні або складені, шпиндельні, інжекторні, гарматні та ін. Центрувальні; Кільцеві; Конічні; Комбіновані та спеціального призначення

13. Стандарти, що встановлюють вимоги до свердл ГОСТ 885-77 Сверла спиральные. Диаметры. ГОСТ 886-77 Сверла спиральные с цилиндрическим хвостовиком. Длинная серия. Основные размеры.ГОСТ 2034-80 Сверла спиральные. Технические условия. ГОСТ 2092-77 Сверла спиральные удлиненные с коническим хвостовиком. Основные размеры. ГОСТ 4010-77 Сверла спиральные с цилиндрическим хвостовиком. Короткая серия. Основные размеры. ГОСТ 5756-81 Сверла спиральные с твердосплавными пластинами. Технические условия. ГОСТ 8034-76 Сверла спиральные малоразмерные диаметром от 0,1 до 1,5 мм с утолщенным цилиндрическим хвостовиком. Технические условия. ГОСТ 10902-77 Сверла спиральные с цилиндрическим хвостовиком. Средняя серия Основные размеры. ГОСТ 10903-77 Сверла спиральные с коническим хвостовиком. Основные размеры. ГОСТ 12121-77 Сверла спиральные длинные с коническим хвостовиком. Основные размеры. ГОСТ 12122-77 Сверла спиральные с коротким коническим хвостовиком. Длинная серия. Основные размеры. ГОСТ 14952-75 Сверла центровочные комбинированные. Технические условия. ГОСТ 17012-71 Сверла твердосплавные. Типы и основные размеры. ГОСТ17013-71 Сверла кольцевые твердосплавные. Основные размеры. ГОСТ 17273-71 Сверла спиральные цельные твердосплавные укороченные. Конструкция и размеры. ГОСТ 17274-71 Сверла спиральные цельные твердосплавные. Короткая серия. Конструкция и размеры. ГОСТ 17275-71 Сверла спиральные цельные твердосплавные. Средняя серия. Конструкция и размеры. ГОСТ 17276-71 Сверла спиральные цельные твердосплавные с коническим хвостовиком. Конструкция и размеры. ГОСТ 17277-71 Сверла спиральные цельные твердосплавные. Технические условия. ГОСТ 19543-74 Сверла спиральные с цилиндрическим хвостовиком для обработки легких сплавов. Средняя серия. Конструкция. ГОСТ 19544-74 Сверла спиральные с цилиндрическим хвостовиком для обработки легких сплавов. Длинная серия. Конструкция. ГОСТ 19545-74 Сверла спиральные левые с цилиндрическим хвостовиком для обработки легких сплавов. Конструкция. ГОСТ 19546-74 Сверла спиральные с коническим хвостовиком. Для обработки легких сплавов. Конструкция. ГОСТ 19547-74 Сверла спиральные удлиненные с коническим хвостовиком для обработки легких сплавов. Конструкция.

14. ГОСТ 22735-77 Сверла спиральные с цилиндрическим хвостовиком, оснащенные пластинами из твердого сплава. Основные размеры. ГОСТ 22736-77 Сверла спиральные с коническим хвостовиком, оснащенные пластина- ми из твердого сплава. Основные размеры. ГОСТ 25526-82 Пластины сменные режущие из быстрорежущей стали для сборных перовых сверл. Конструкция и основные размеры. ГОСТ 27724-88 Сверла с механическим креплением сменных многогранных пластин. Технические условия. ГОСТ 28319-89 Сверла спиральные ступенчатые для отверстий под винты с цилиндрической головкой. Основные размеры. ГОСТ 28706-90 Хвостовики цилиндрические с лыской для сверл. Размеры. ГОСТ 26339-84 Сверла алмазные кольцевые. Технические условия.

15. ПРОТЯЖКИ – багатолезові інстументи з рядом послідовно виступаючих одне над одним лез в напрямку, перпендикулярному до напрямку швидкості головного руху, призначені для обробки при поступальному або обертальному головному русі різання та відсутності руху подачі. КЛАСИФІКАЦІЯ За формою ………………………………………………… Для внутрішніх : Для зовнішніх поверхонь : поверхонь ………………………………………………… Круглі : Плоскі Шліцьові з прямобоч-: Фасонні ним профілем : Ялинкові : Евольвентні Шпонкові Багатогранні За конструкцією ………………………. Суцільні Складені Збірні Комбіновані Стандарти на протяжки ГОСТ 16491-80 Протяжки шпоночные. Технические условия. ГОСТ 18217-90 Протяжки шпоночные. Конструкция. ГОСТ 18218-80 Протяжки шпоночные с утолщенным телом. Конструкция. ГОСТ 18219-80 Протяжки шпоночные с фасочными зубьями. Конструкция. ГОСТ 18220-90 Протяжки шпоночные для пазов повышенной чистоты. Конструкция. ГОСТ 20365-74 Протяжки круглые переменного резания диаметром от 14 до 90 мм. Конструкция и размеры. ГОСТ 24818-81 Протяжки для шестишлицевых отверстий с прямобочным профилем с центрированием по наружному диаметру комбинированные переменного резания. Констукция и размеры. ГОСТ 24819-81 Протяжки для шестишлицевых отверстий с прямобочным профилем с центрированием по наружному диаметру комбинированные переменного резания. Двухпроходные. Конструкция и размеры.

16. ГОСТ 24820-81 Протяжки для восьмишлицевых отверстий с прямобочным профилем с центрированием по наружному диаметру комбинированные переменного резания. Конструкция и размеры. ГОСТ 24821-81 Протяжки для восьмишлицевых отверстий с прямобочным профилем с центрированием по наружному диаметру комбинированныепеременного резания. Двухпроходные. Конструкция и размеры. ГОСТ 24822-81 Протяжки для десятишлицевых отверстий с прямобочным профилем с центрированием по наружному диаметру комбинированные переменногорезания. Конструкция и размеры. ГОСТ 24823-81 Протяжки для десятишлицевых отверстий с прямобочным профилем с центрированием по наружному диаметру комбинированные переменногорезания. Двухпроходные. Конструкция и размеры. ГОСТ 25157-82 Протяжки для шлицевых отверстий с эвольвентным профилем диаметром12 и 14 мм модулем 1 мм с центрированием по наружному диаметру двухпроходные. Конструкция и размеры. ГОСТ 25158-82 Протяжки для шлицевых отверстий с эвольвентным профилем диаметромот 15 до 90 мм модулем от 1 до 2,5 мм с центрированием по наружномудиаметру. Конструкция и размеры. ГОСТ 25159-82 Протяжки для шлицевых отверстий с эвольвентным профилем диаметромот 15 до 90 мм модулем от 1 до 2,5 мм с центрированием по наружномудиаметру двухпроходные. Конструкция и размеры. ГОСТ 25160-82 Протяжки для шлицевых отверстий с эвольвентным профилем диаметромот 45 до 90 мм модулем от 3 до 5 мм с центрированием по наружномудиаметру. Конструкция и размеры

17. ГОСТ 25161-82 Протяжки для шлицевых отверстий с эвольвентным профилем диаметром от 70 до 90 мм модулем от 3,5 до 5 мм с центрированием по наружномудиаметру двухпроходные. Конструкция и размеры.. ГОСТ 25969-83 Протяжки для шестишлицевых отверстий с прямобочным профилем с центрированием по внутреннему диаметру комбинированные перемен- ного резания. Конструкция и размеры. ГОСТ 25970-83 Протяжки для шестишлицевых отверстий с прямобочным профилем с центрированием по внутреннему диаметру комбинированныепеременногорезания двухпроходные. Конструкция и размеры. ГОСТ 25971-83 Протяжки для восьмишлицевых отверстий с прямобочным профилем с центрированием по внутреннему диаметру комбинированные переменного резания. Конструция и размеры. ГОСТ 25972-83 Протяжки для восьмишлицевых отверстий с прямобочным профилем с центрированием по внутреннему диаметру комбинированные переменногорезания двухпроходные. Конструкция и размеры. ГОСТ 25973-83 Протяжки для десятишлицевых отверстий с прямобочным профилем с центрированием по внутреннему диаметру комбинированные переменного резания. Конструкция и размеры. ГОСТ 25974-83 Протяжки для десятишлицевых отверстий с прямобочным профилем с центрированием по внутреннему диаметру комбинированные переменногорезания двухпроходные. Конструкция и размеры. ГОСТ 26478-85 Протяжки для квадратных отверстий со стороной от 10 до 12 мм. Двухпроходные. Констукция и размеры. ГОСТ 26479-85 Протяжки для квадратных отверстий со стороной от 12,5 до 60 мм. Двухпроходные. Конструкция и размеры. ГОСТ 26480-85 Протяжки для квадратных отверстий со стороной от 25 до 41 мм. Конструкция и размеры. ГОСТ 28044-89 – ГОСТ 28 047-89 Протяжки сборные для десятишлицевых отверстий спрямобочным профилем с центрированием по внутреннему диаметру… ГОСТ 28442-90 Протяжки для цилиндрических, шлицевых и гранных отверстий. Техни- ческие условия.

18. ЗЕНКЕРИ ТА РОЗВЕРТКИ ЗЕНКЕРИ – осьовий різальний інструмент для підвищення точності форми отворів та збільшення діаметрів отворів, а також для обробки торцовихповерхонь невеликого розміру, утворення центрових отворів, циліндричних або конічних виїмок під головки гвинтів та ін. РОЗВЕРТКИ – осьовий різальний багатолезовий інструмент з дрібним зубом для підвищення точності форми та розмірів отворів і зниження шорсткості поверхонь КЛАСИФІКАЦІЯ ЗЕНКЕРІВ За методом кріплення ……………………. Хвостові Насадні За формою ……………………… Циліндричні з гвинтовими (спіральними) канавками Циліндричні з напрямною цапфою Торцеві з напрямною цапфою Конічні За конструкцією …………………. Суцільні Складені Збірні КЛАСИФІКАЦІЯ РОЗВЕРТОК За формою …………………. Циліндричні Конічні Комбіновані За методом кріплення ………………. Хвостові Насадні Жорсткі Коливні Плаваючі За конструкцією ………………… Суцільні Із вставними ножами Постійні Регульовані За методом застосування …………… Машинні Ручні

19. Стандарти, що встановлюють вимоги до зенкерів ГОСТ 1677-75 Зенкеры цельные и со вставными ножами из быстрорежущей стали. Технические условия. ГОСТ 2255-71 Зенкеры насадные со вставными ножами из быстрорежущей стали. Конструкция и размеры. ГОСТ 3231-71 Зенкеры, оснащенные твердосплавными пластинами. Конструкция и размеры. ГОСТ 12489-71 Зенкеры цельные. Конструкция и размеры. ГОСТ 12509-75 Зенкеры, оснащенные твердосплавными пластинами. Технические условия. ГОСТ 14953-80 Зенковки конические. Технические условия. ГОСТ 16859-71 Клинья для зенкеров со вставными ножами. Конструкция и размеры. ГОСТ 21579-76 Зенкеры с цилиндрическим хвостовиком для обработки деталей из легких сплавов. Конструкция и размеры.

20. ГОСТ 21580-76 Зенкеры торцовые с цилиндрическим хвостовиком для обработки дета- лей из легких сплавов. Конструкция и размеры. ГОСТ 21581-76 Зенкеры с коническим хвостовиком для обработки деталей из легких сплавов. Конструкция и размеры. ГОСТ 21582-76 Зенкеры торцовые с коническим хвостовиком для обработки деталей из легких сплавов. Конструкция и размеры. ГОСТ 21583-76 Зенкеры с коническим хвостовиком, оснащенные твердосплавными пластинами, для обработки деталей из легких сплавов. Конструкция и размеры. ГОСТ 21584-76 Зенкеры насадные для обработки деталей из легких сплавов. Конструкция и размеры. ГОСТ 21585-76 Зенкеры насадные, оснащенные твердосплавными пластинами, для обработки деталей из легких сплавов.. ГОСТ 21586-76 Зенкеры для обработки отверстий диаметром от 3 до 80 мм в деталях из легких сплавов. Допуски на диаметр.

21. Стандарти, що встановлюють вимоги до розверток ГОСТ 883-80 Развертки машинные со вставными ножами из быстрорежущей стали. Типы и основные размеры. ГОСТ 1523-81 Развертки цилиндрические. Технические условия. ГОСТ 1672-80 Развертки машинные цельные. Типы, параметры и размеры. ГОСТ 3509-71 Развертки ручные разжимные. Конструкция и размеры. ГОСТ 5735-81Развертки машинные, оснащенные пластинами твердого сплава. Технические условия ГОСТ 6226-71 Развертки машинные конические конусностью 1:16 с коническим хвостовиком. Основные размеры ГОСТ 10079-71 Развертки конические с коническим хвостовиком под конусы Морзе. Конструкция и размеры ГОСТ 10080-71 Развертки конические с коническим хвостовиком под метрические конусы. Конусность 1:20. Конструкция и размеры ГОСТ 10081-84 Развертки машинные конические конусностью 1:50. Основные Размеры ГОСТ 10082-71 Развертки машинные конические конусностью 1:30 с коническим хвостовиком. Основные размеры ГОСТ 10083-81 Развертки конические . Технические условия ГОСТ 11172-70 Развертки машинные с удлиненной рабочей частью. Конструкция и размеры ГОСТ 11173-76 Развертки с припуском под доводку. Допуски ГОСТ 11176-71 Развертки сборные насадные с привернутыми ножами, оснащенные пластинами из твердого сплава. Конструкция и размеры ГОСТ 11177-84 Развертки ручные конические конусностью 1:50 с цилиндрическим хвостовиком. Основные размеры

22. ГОСТ 11179-71 Развертки конические. Конусность 1:10. Конструкция и размеры ГОСТ 11180-71 Развертки конические. Конусность 1:7. Конструкция и размеры ГОСТ 11181-71 Развертки конические под укороченные конусы Морзе. Конструкция и размеры ГОСТ 11182-71 Развертки конические с цилиндрическим хвостовиком под конусы Морзе. Конструкция и размеры ГОСТ 11183-71 Развертки конические с цилиндрическим хвостовиком под метрические конусы. Конусность 1:20. Конструкция и размеры ГОСТ 11184-84 Развертки ручные конические конусностью 1:30 с цилиндрическим хвостовиком. Основные размеры ГОСТ 13779-77 Развертки цилиндрические. Допуски на диаметр ГОСТ 16086-70 Развертки машинные цельные с цилиндрическим хвостовиком из твер- дого сплава. Типы и основные размеры ГОСТ 16087-70 Развертки машинные цельные с коническим хвостовиком из твердого сплава. Типы и основные размеры ГОСТ 16088-70 Развертки машинные цельные из твердого сплава. Технические условия ГОСТ 18121-72 Развертки котельные машинные. Размеры ГОСТ 21527-76 Развертки машинные насадные со вставными ножами, оснащенными твердосплавными пластинами для обработки деталей из нержавеющих жаропрочных сталей и сплавов. Конструкция и размеры ГОСТ 28321-89 Развертки машинные, оснащенные твердосплавными напаиваемыми пластинами. Типы, основные параметры и размеры ГОСТ 29240-91(ИСО 5420-83) Развертки. Термины, определения и типы

23. МІТЧИКИ, ПЛАШКИ МІТЧИКИ – осьовий багатолезовий інструмент для нарізування та обробки внутріш- ньої різьби ПЛАШКИ – осьовий багатолезовий інструмент для нарізування та обробки зовніш- ньої різьби КЛАСИФІКАЦІЯ МІТЧИКІВ Суцільні: ручні у комплектах з одного, двох і трьох мітчиків; машинні та машинно-ручні Збірні мітчики: регульовані, нерегульовані і самовимикні Трубні, спеціальні, калібрувальні та ін.

24. КЛАСИФІКАЦІЯ ПЛАШОК Круглі, квадратні, шестигранні,трубчасті (прогонки), призматичні до слюсарних клупівслюсарних клупів Стандарти, що встановлюють вимоги до мітчиків ГОСТ 1604-71 Метчики гаечные. Конструкция ГОСТ 3266-81 Метчики машинно-ручные. Конструкция и размеры ГОСТ 3449-93 Метчики. Технические условия ГОСТ 6227-80 Метчики для конической резьбы. Технические условия ГОСТ 6951-71 Метчики гаечные с изогнутым хвостовиком. Конструкция и размеры ГОСТ 7250-60 Метчики для дюймовой резьбы. Допуски на резьбу ГОСТ 16925-93 Метчики. Допуски на изготовление резьбовой части ГОСТ 17039-71 Метчики. Исполнительные размеры ГОСТ 17927-72 Метчики машинные с шахматным расположением зубьев для обра- ботки нержавеющих и жаропрочных сталей. Конструкция и размеры ГОСТ 17928-72 Метчики машинные с шахматным расположением зубьев для обра- ботки легких сплавов. Конструкция и размеры. ГОСТ 17929-72 Метчики гаечные с шахматным расположением зубьев для обработки нержавеющих и жаропрочных сталей. Конструкция и размеры ГОСТ 17930-72 Метчики машинные с укороченными канавками для обработки легких сплавов. Конструкция и размеры ГОСТ 17931-72 Метчики машинные с укороченными канавками. Конструкция и размеры ГОСТ 17932-72 Метчики машиные с винтовыми канавками для обработки легких спла- вов. Конструкция и размеры ГОСТ 17933-72 Метчики машинные с винтовыми канавками. Конструкция и размеры ГОСТ 18839-73 Метчики бесстружечные машинно-ручные. Конструкция и размеры ГОСТ 18840-73 Метчики бесстружечные гаечные. Конструкция и размеры ГОСТ 18841-73 Метчики бесстружечные гаечные с изогнутым хвостовиком. Конст- рукция и размеры ГОСТ 18842-73 Метчики бесстружечные. Исполнительные размеры ГОСТ 18843-73 Метчики бесстружечные. Допуски на резьбу

25. ГОСТ 18844-73 Метчики бесстружечные. Технические требования ГОСТ 19090-93 Метчики для трубной цилиндрической резьбы. Допуски ГОСТ 19831-74 Метчики для трапецеидальной резьбы. Допуски на резьбу ГОСТ 19879-74 Метчики машинные для трубной цилиндрической резьбы, осна-щенные твердосплавными пластинами. Технические условия Стандарти, що встановлюють вимоги до плашок ГОСТ 2248-80 Плашки резьбонакатные плоские. Технические условия ГОСТ 6228-80 Плашки круглые для конической резьбы. Технические условия ГОСТ 9740-71 Плашки круглые. Технические условия ГОСТ 17587-72 Плашки круглые для метрической резьбы. Допуски на резьбу ГОСТ 2287-88 Гребенки резьбонарезные плоские. Технические условия
