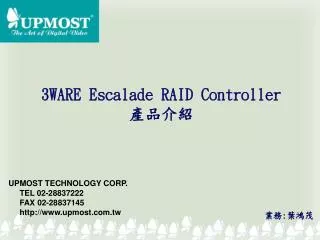

  1. 3WARE Escalade RAID Controller產品介紹 UPMOST TECHNOLOGY CORP. TEL 02-28837222 FAX 02-28837145 http://www.upmost.com.tw 業務:葉鴻茂

  2. SCSI Adapter 160 - 320 MB/sec SCSI Bus 3ware Architectural Advantage Multiple independent (S)ATA 150 Mbytes per second buses Drive failures isolated to a single drive, port, or cable More drives decreases latency & scales performance Dedicated port and cable gives each drive equal priority Single shared 160/320 Mbytes per second bus Any drive failure can bring down entire bus Shared cable lowest drive ID has priority Parallel increases latency and stops scaling around 4 to 5 devices

  3. 完美的硬體設計 內建2MB CACHEMEMORY 不需要外加CACHE MEMORY 支援ATA/133 160GB 最大容量可達1.28TB 內建SCSI COMMAND StorageSwitch™先進技術 PCI 短卡設計完全不佔空間 內建3ware64-bit ASIC微處理器 支援64-bit 33Mhz PCI2.2 Bus master • RAID 0, 1, 5 ,10 and JBOD • 支援熱抽換與熱備用功能 • TwinStor™先進的鏡射技術 • 支援2PORT、4PORT、8PORT、12PORT完整的產品線 • 速度超越 Ultra160 SCSI RAID

  4. Flash uP RAM uP ST10 4-ATA133 Ports uP Bus A-Chip SBUF P-Chip BFB 64-Bit Universal PCI Bus Block Diagram

  5. Escalade product line 2 PORT 4 PORT 8 PORT 12 PORT 3dmmanagement 4 PORT 8 PORT 12 PORT

  6. RAID 5 (ATA vs. SCSI)–32K Block Size Sequential Read Sequential Writes Adaptec 3200S dual channel SCSI card with 4 Seagate ST39204LW 10,000 RPM drives per channel. 3ware 7500-8 (formerly the 7850) with 8 Maxtor 4G160J8 5,400 RPM drives.

  7. ATA RAID – 4 drives (ATA vs. ATA) Source: Storage Review.com, November 19th, 2001, Author Terry Baranski

  8. IBM ATA vs. Adaptec/Seagate SCSI 3ware 7500-4 with (4) IBM Deskstar 120 GByte 7200 RPM drives. Adaptec 3200S (64 bit/33MHz PCI) and 3210S (64 bit/66MHz PCI) dual channel SCSI cards with 4 Seagate ST39204LW 10,000 RPM drives per channel.

  9. 3ware/IBM ATA vs. Adaptec/Seagate SCSI 3ware 7500-4 with (4) IBM Deskstar 120 GByte 7200 RPM drives.Adaptec 3200S (64 bit/33MHz PCI) and 3210S (64 bit/66MHz PCI) dual channel SCSI cards with 4 Seagate ST39204LW 10,000 RPM drives per channel

  10. Escalade 韌體特性 • 聰明的驅動程式操作介面: • Escalade 支援的磁碟機管理軟體操作介面人性化的操作，簡單易懂。 • 支援熱抽換與熱備用功能 • 熱備用提供自動資料重建功能 • Stripe的資料大小可以自由設定: • 完全取決於使用者應用環境的需求，使用者可以於每一個磁碟陣列中自由設定stripe的資料大小.一旦選擇確定後stripe的資料大小不能改變，stripe的資料大小從64K 至1MB。 • 自動偵測如發現Unclean系統自動中斷 • 快速自動資料重建: • 使用者設置磁碟陣列自動資料重建功能，效能有所限制預設值定於 50%。

  11. 先進的資料保護特性 • 指令閱讀回覆功能(專利發行) • 一般的電腦透過ATA 界面到存儲裝置， 無法提供資料傳輸過程中，核對資料錯誤的檢查功能 • 如果資料錯誤, 存儲裝置 可能執行破壞的命令 • Escalade所提供的指令閱讀回覆功能能夠透過執行復述命令和核對功能對已經被寫入的原始命令是否正確，執行核對功能，克服資料寫入的完整性與正確性 • 指令閱讀回覆功能具有相同或者更高等級資料完整性有如SCSI電腦系統界面所提供的同位位元(parity bit)功能

  12. 3DM (磁碟機實用管理程式) • 事件通知 • 當磁碟機損壞管理程式自動聲音警告 • 自動顯示訊息視窗 • 狀態報導 • 遠端遙控螢幕 • 報告有關系統修訂與狀態 • 系統配置管理員 • 熱抽換管理員 • 密碼保護管理介面 • 防止未經許可用戶接近磁碟陣列 • 所有Escalade IDE RAID CARD都免費附有3DM(磁碟機實用管理程式) 網路基礎的遠端遙控管理應用程式

  13. Escalade 支援的作業系統 WindowsLinuxUnix http://www.kernel.org/ Certified Certified

  14. 3ware – Bridging the SCSI Performance Gap

  15. SES/SAF-TE Management Application 3DM+ CLI SNMP OEM App 3ware API Optional Service/Daemon SES / SAF-TE SCSI pass thru 3ware API Library 3ware API Library 3ware API Library 3ware API Library Software (User Mode) IOCTL Interface DOS Environment OS Kernel OS Kernel OEM Tools BIOS DOS Library SCSI I/O / IOCTL Interface SCSI I/O / IOCTL Interface OS and Driver (Kernel Mode) I/O handler I/O handler IOCTL handler IOCTL handler OS and Driver (Kernel Mode) INT13 INT13 INT60 INT60 DRIVER DRIVER Apache FIRMWARE Apache FIRMWARE PCI BIOS TSR HBA HBA HARDWARE HARDWARE 3ware Command Packet Interface 3ware Command Packet Interface I2C / Enclosure Services bus I2C / Enclosure Services bus RAID OS and Management Architecture

  16. Escalade 選購配備 • 3ware 磁碟陣列抽取盒 (RDC-300) • 磁碟陣列抽取盒(RDC-300)支援3台熱抽換ATA 硬碟機 • 高密度機殼(2 x 5 1/4”)可直接安裝於系統 • 兩台超靜音風扇可以降低硬碟機溫度 • 非常適合使用於RAID 1 與熱備用RAID 5 • 3ware IED RAID CARD發展可連接於磁碟陣列抽取盒的LED顯示於面板。 • 相容ATA/133,100,66&33 • 18”ATA Cable set • 一個包裝內含20條 • 24”ATA Cable set • 一個包裝內含8條 • 36”ATA Cable set • 一個包裝內含2條

  17. Escalade的應用(一) • 機架式伺服器 • 網路伺服器 • Exchange伺服器 • Render farms • compute clusters

  18. 影像處理工作站與伺服器的最佳選擇 • 符合影像處理所需要的快速並且大量的資料讀出與寫入 • 低價位的ATA硬碟機，費用不到SCSI硬碟機1/4價格 Escalade的應用(二)

  19. 安裝8台硬碟機 Escalade ATA 3W-7500-8 120GB EIDE ULTRA-DMA/133 7200RPM Adaptec3200 73GB SCSI ULTRA2/160 10000RPM 3ware的優勢 系統費用 $48000 $48000 相同的費用 儲存裝置(硬碟機)費用 磁碟陣列卡費用 $6200x8=49600 $24900 $24000x13=312000 $29000 save 71% 完整儲存費用 $74500 $341000 1/5成本 完整系統費用 122500 389000 不到1/3價錢 高容量伺服器費用比較表

  20. 安裝2台硬碟機 Escalade ATA 3W-7000-2 120GB EIDE ULTRA-DMA/133 7200RPM Adaptec29160(SCSI控制卡) 73GB SCSI ULTRA2/160 10000RPM 3ware的優勢 系統費用 $48000 $48000 相同的費用 儲存裝置(硬碟機)費用 磁碟陣列卡費用 $6200x2=12400 $5400 $24000x3.2=76800 $9000 save 71% 完整儲存費用 $17800 $85800 1/5成本 完整系統費用 65800 133800 不到1/2價錢 影像處理工作站費用比較表
