特征复制. 复制是编辑特征操作中比较常用的编辑命令 . １、用菜单管理器的方式 2 、用复制、粘贴、选择性粘贴进行复制. 例子. 要求用复制来创建其他三条筋 用镜像来创建另一个孔. 特征阵列. Ｐ RO 的特征阵列功能非常强大，可以实现矩形阵列、环形阵列、填充阵列和不规则陈列等，阵列方式包括尺寸阵列、方向阵列、轴阵列、填充阵列和参照陈列等。 注意点：阵列是对特征的阵列，而不是特征中的其中一部分。. 尺寸阵列－矩形特征. 对于尺寸标注是线性进行标注的则尺寸阵列是矩形阵列 具体分： 单向尺寸阵列 单向多尺寸陈列（能在阵列的同时，改变阵列特征的尺寸） 双向尺寸阵列
E N D

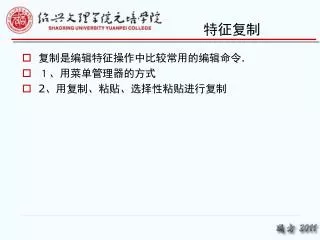

特征复制 • 复制是编辑特征操作中比较常用的编辑命令. • １、用菜单管理器的方式 • 2、用复制、粘贴、选择性粘贴进行复制
例子 要求用复制来创建其他三条筋 用镜像来创建另一个孔
特征阵列 • ＰRO的特征阵列功能非常强大，可以实现矩形阵列、环形阵列、填充阵列和不规则陈列等，阵列方式包括尺寸阵列、方向阵列、轴阵列、填充阵列和参照陈列等。 • 注意点：阵列是对特征的阵列，而不是特征中的其中一部分。
尺寸阵列－矩形特征 • 对于尺寸标注是线性进行标注的则尺寸阵列是矩形阵列 • 具体分： • 单向尺寸阵列 • 单向多尺寸陈列（能在阵列的同时，改变阵列特征的尺寸） • 双向尺寸阵列 • 双向多尺寸阵列
单向尺寸阵列 阵列时只选择一个方向或一个尺寸进行阵列
单向尺寸阵列 • 在单向尺寸中，也有斜向阵列，也就是将Ｘ、Y尺寸都作为第一方向的的尺寸。阵列时，X、Y方向都做了偏移。我们可以采用CTRL键结合选择第二个尺寸 配套文件：pattern.prt
单向多尺寸陈列 • 选择一个尺寸作为阵列尺寸后，我们采用CTRL键选择特征尺寸（大小，深度尺寸），从而定义阵列特征的大小。 配套文件：pattern.prt
双向尺寸阵列 以定位特征的X、Y坐标作为第一和第二方向尺寸。 配套文件：pattern.prt
双向多尺寸阵列 配套文件：pattern.prt
尺寸阵列－环形特征 • 当定位阵列特征的尺寸是采用极坐标的形式表示时，则尺寸阵列就是环形阵列 • 环形阵列时一般我们将角度尺寸作为第一方向尺寸， • 同矩形阵列一样我们可以改变特征尺寸 配套文件：huanxing.prt
方向阵列 • 方向阵列可以灵活地创建矩形阵列，而对原始特征没有限制 选择了矩形的两条边作为阵列方向 选择了矩形的一条边和对角线作为阵列两个方向 配套文件：huanxing.prt
方向阵列 • 主要是通过选择直线或平面来确定方向 思考:如何采用尺寸阵列来达到相同的效果 配套文件：fangxiang.prt
轴阵列 • 轴阵列可以灵活地创建环形阵列，而对原始特征没有限制 配套文件：zhou.prt
参照阵列 配套文件：canzhao.prt
填充阵列 填充方式主要是在曲线范围内按照一定的排列方式进行特征的复制 配套文件：quxian.prt
表阵列 表陈列采用表格的形式来设定陈列特征的空间位置和本身尺寸 配套文件：pattern.prt
曲线阵列 主要是在沿曲线按照一定的距离进行特征的复制 配套文件：quxian.prt
例子 配套文件：ex1.prt
例子 配套文件：ex2.prt
