  1. 第16讲 SDH网络管理

  2. 主要内容 • 电信管理网(TMN)概念 • 电信管理网(TMN)逻辑分层结构 • SDH网管接口 • SDH网管功能

  3. TMN原理 • TMN管理框架 TMN的基本概念是提供一个有组织的体系结构，以达到各种类型的操作系统（网管系统）和电信设备之间的互通，并且使用一种具有标准接口（包括协议和信息规定）的统一体系结构来交换管理信息，从而实现电信网的自动化和标准化管理，并提供各种管理功能。TMN在概念上是一种独立于电信网而专职进行网络管理的网络，它与电信网有若干不同的接口，可以接收来自电信网的信息并控制电信网的运行。

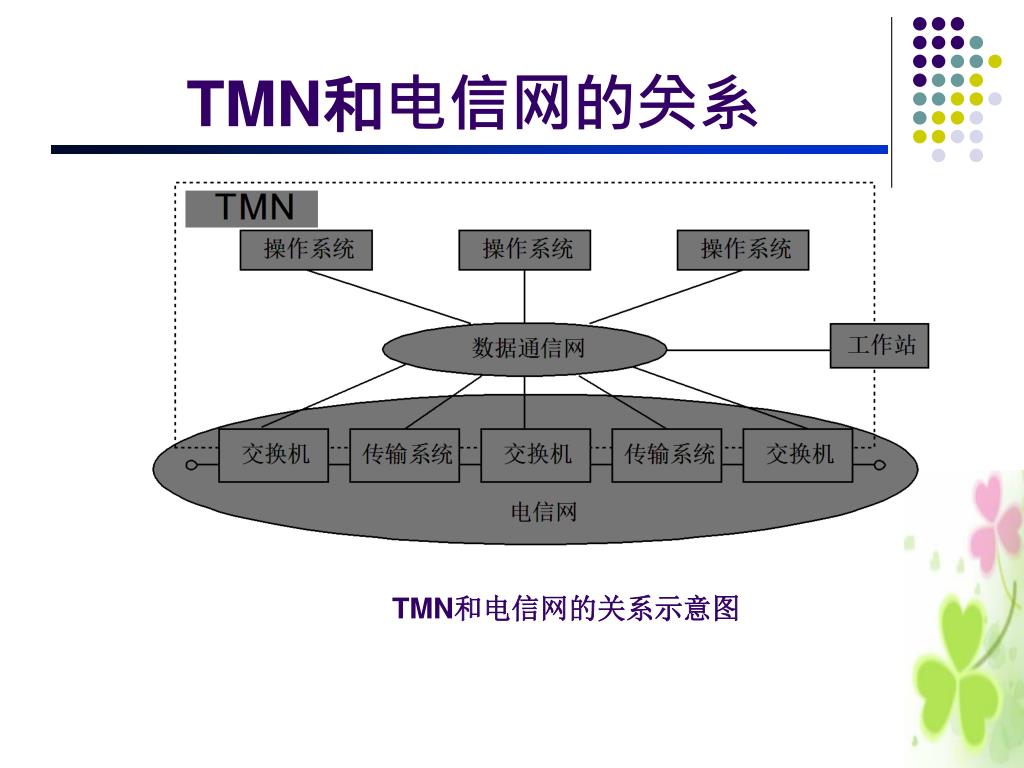

  4. TMN和电信网的关系 TMN和电信网的关系示意图

  5. TMN原理 • TMN逻辑分层结构 TMN的管理层模型依照ITU-T M.3010划分为：网元层（NEL）、网元管理层（EML）、网络管理层（NML）、业务管理层（SML）、事务管理层（BML）。

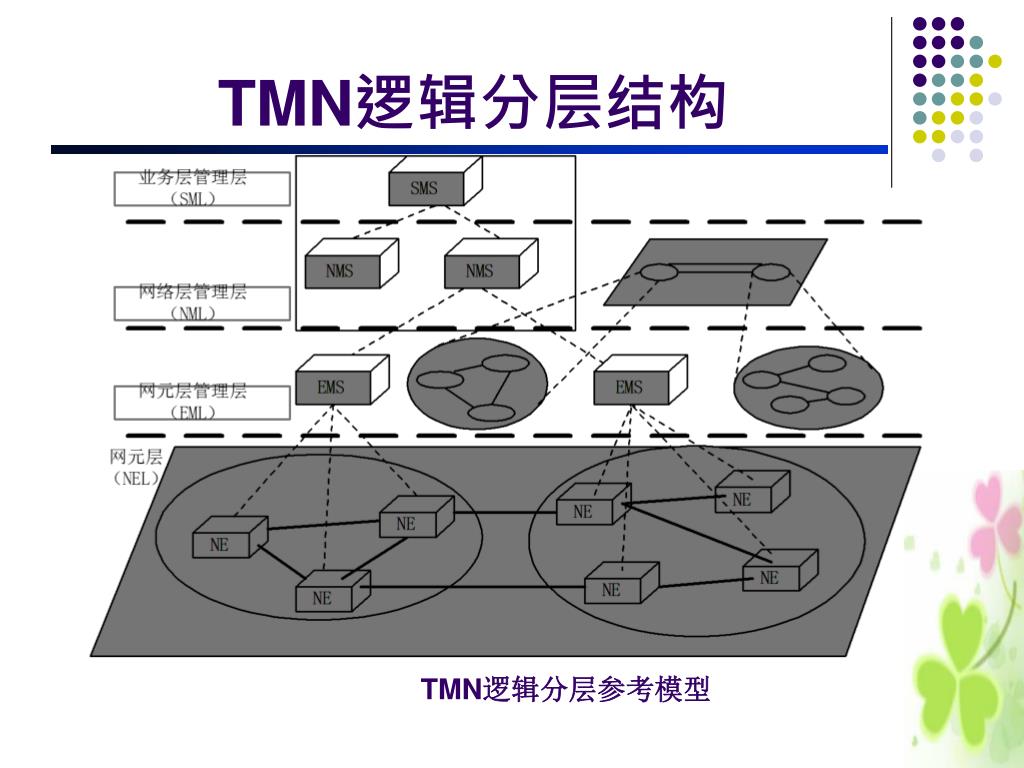

  6. TMN逻辑分层结构 TMN逻辑分层参考模型

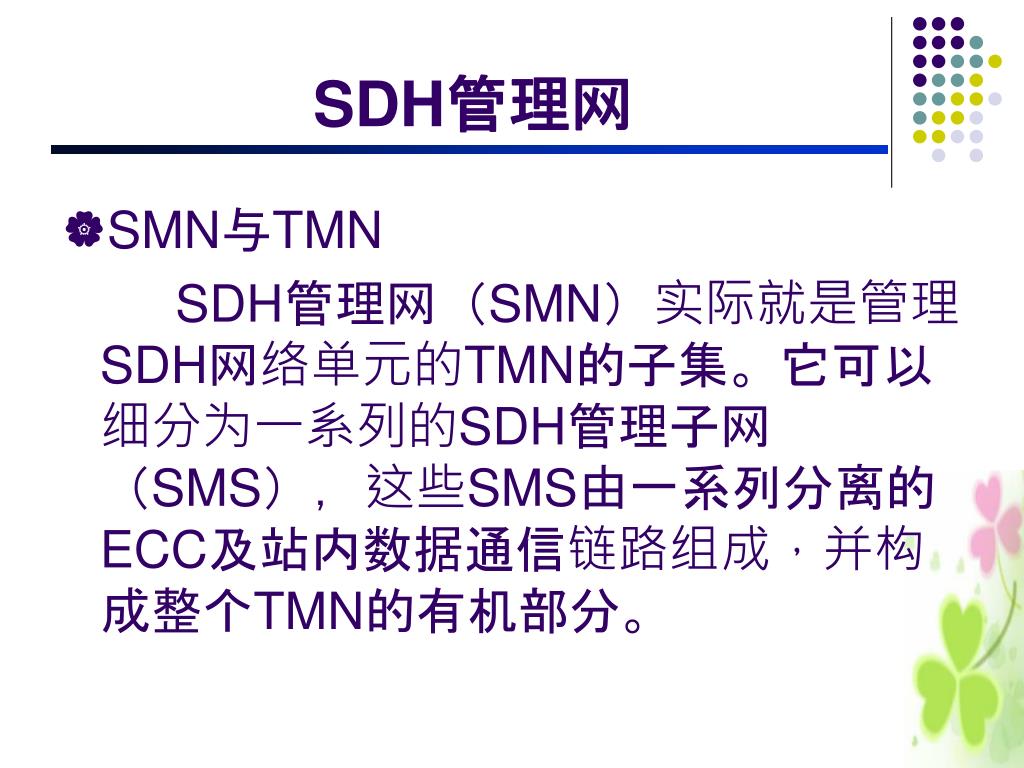

  7. SDH管理网 • SMN与TMN SDH管理网（SMN）实际就是管理SDH网络单元的TMN的子集。它可以细分为一系列的SDH管理子网（SMS），这些SMS由一系列分离的ECC及站内数据通信链路组成，并构成整个TMN的有机部分。

  8. SMN与TMN SMS、SMN、TMN的关系图

  9. SMN与TMN • 在SDH系统内传送网管消息通道的逻辑通道为ECC，其物理通道应是DCC，它是利用SDH再生段开销RSOH中D1~D3字节和复用段开销MSOH中D4~D12字节组成的192kbit/s和576kbit/s通道，分别称为DCC（R）和DCC（M），前者可以接入中继站和端站，后者是端站间网管信息的快车道。

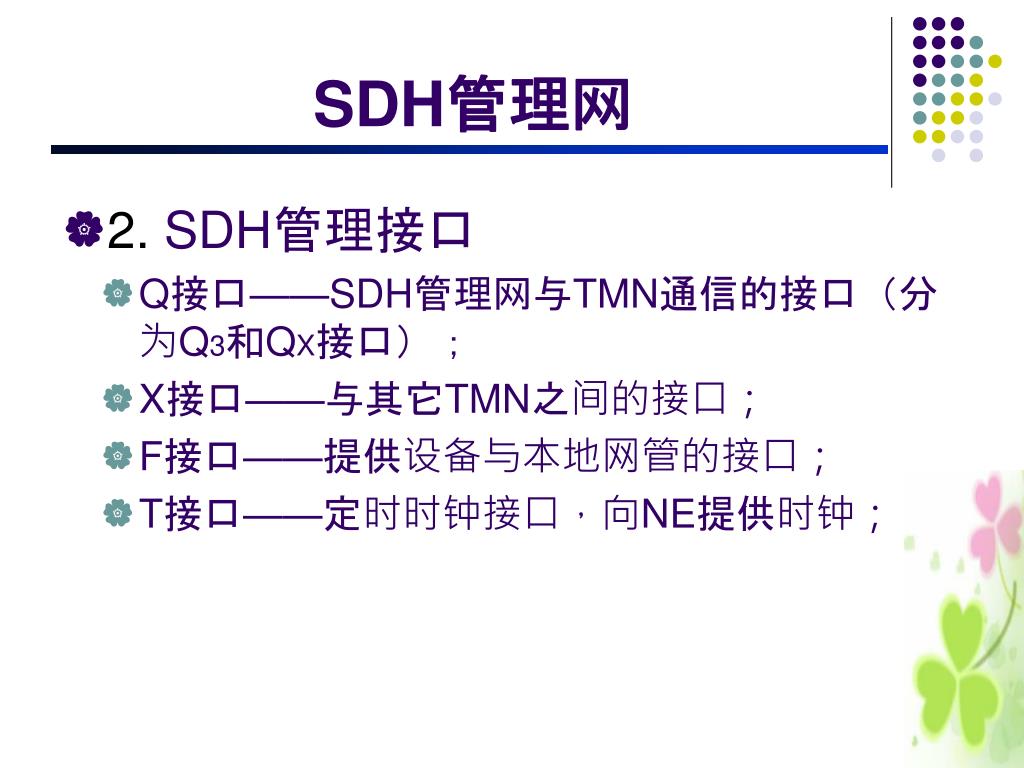

  10. SDH管理网 • 2. SDH管理接口 • Q接口——SDH管理网与TMN通信的接口（分为Q3和QX接口）； • X接口——与其它TMN之间的接口； • F接口——提供设备与本地网管的接口； • T接口——定时时钟接口，向NE提供时钟；

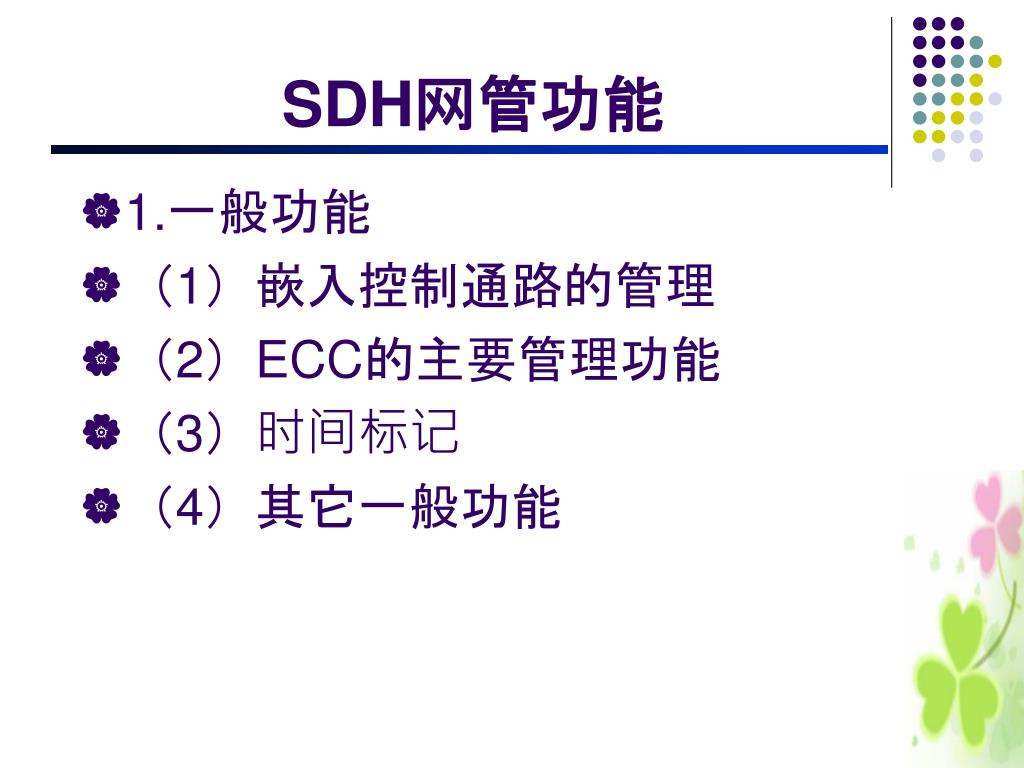

  11. SDH网管功能 • 1.一般功能 • （1）嵌入控制通路的管理 • （2）ECC的主要管理功能 • （3）时间标记 • （4）其它一般功能

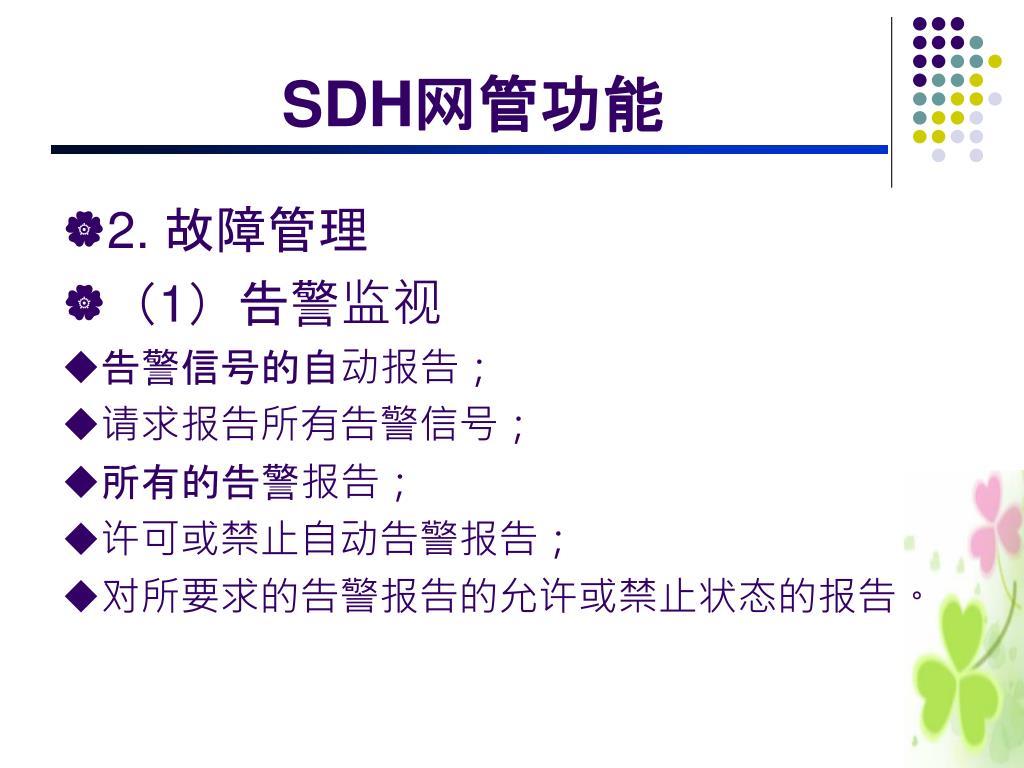

  12. SDH网管功能 • 2. 故障管理 • （1）告警监视 • 告警信号的自动报告； • 请求报告所有告警信号； • 所有的告警报告； • 许可或禁止自动告警报告； • 对所要求的告警报告的允许或禁止状态的报告。

  13. SDH网管功能 • （2）告警历史管理 • ——涉及告警的记录。通常将告警历史数据存在NE的寄存器内，每个寄存器包含有告警消息的所有参数，并应能周期地读出或按请求读出。

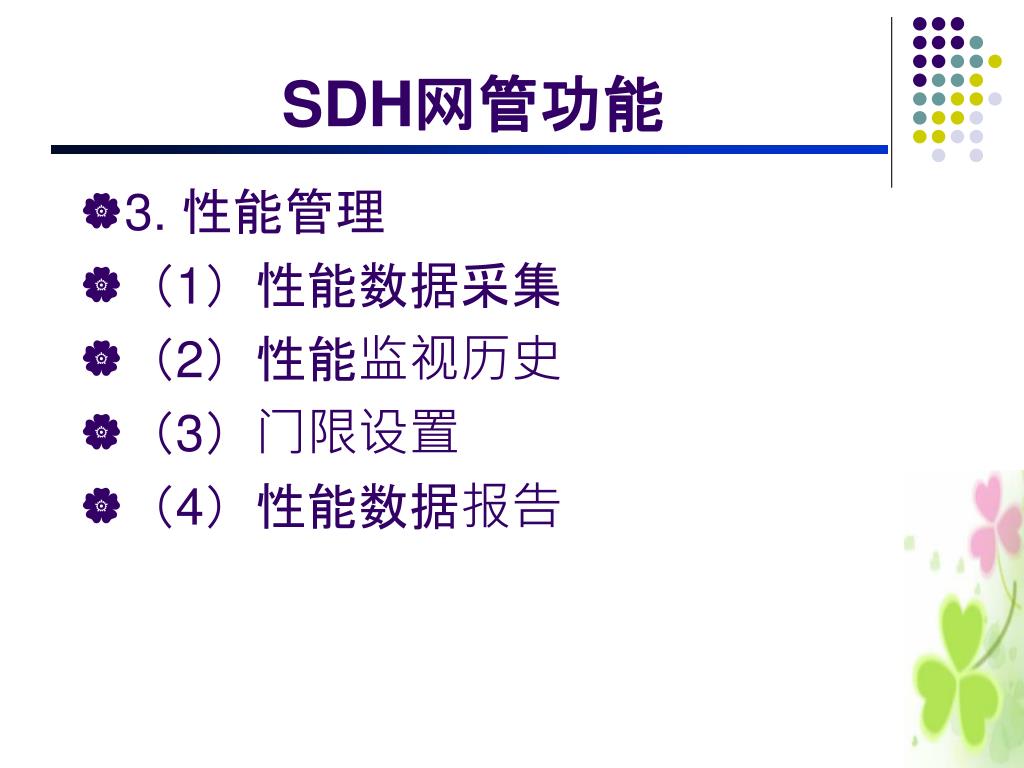

  14. SDH网管功能 • 3. 性能管理 • （1）性能数据采集 • （2）性能监视历史 • （3）门限设置 • （4）性能数据报告

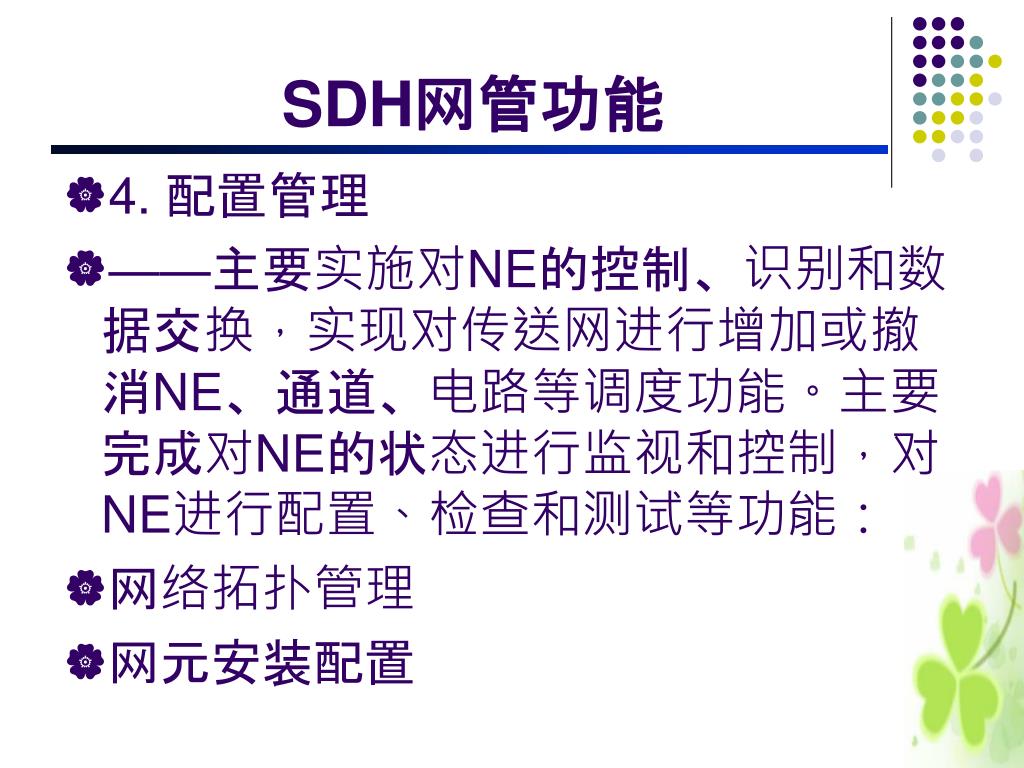

  15. SDH网管功能 • 4. 配置管理 • ——主要实施对NE的控制、识别和数据交换，实现对传送网进行增加或撤消NE、通道、电路等调度功能。主要完成对NE的状态进行监视和控制，对NE进行配置、检查和测试等功能： • 网络拓扑管理 • 网元安装配置

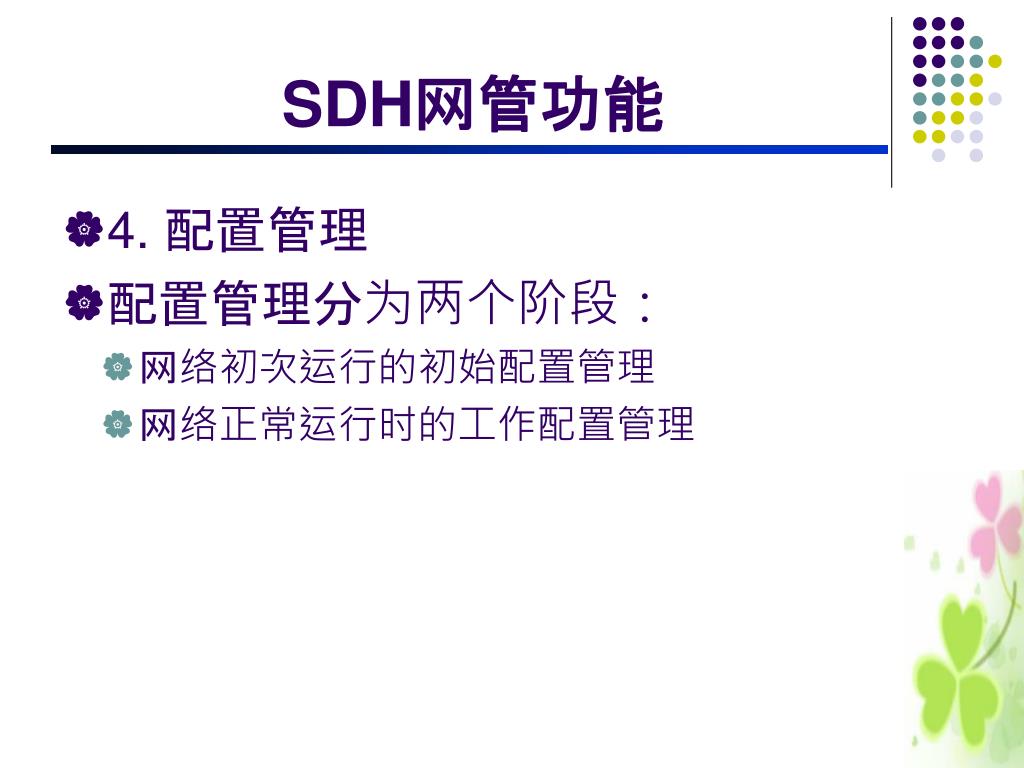

  16. SDH网管功能 • 4. 配置管理 • 配置管理分为两个阶段： • 网络初次运行的初始配置管理 • 网络正常运行时的工作配置管理

  17. SDH网管功能 • 5. 安全管理 • 用户管理 • 口令管理 • 操作权限管理 • 操作日志管理

  18. 总结 • 掌握电信管理网(TMN)概念 • 了解电信管理网(TMN)逻辑分层结构 • 掌握SDH网管接口 • 掌握SDH网管功能
