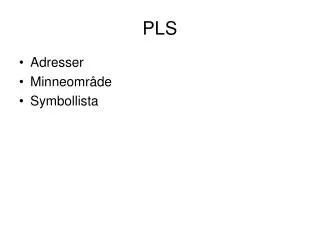

PLS
  • Adresser
  • Minneområde
  • Symbollista
definisjonar
Definisjonar
  • Bit: Den minste eininga me kan dela informasjon inn i. Eit bit kan ha to verdiar: av eller på. http://en.wikipedia.org/wiki/Bit
  • Lsb /msb: least /most significant bit
  • Ord /word: Eit minneområde som er samansett av ei viss mengd bit. Eit ord i PLSen er 16 bit. http://en.wikipedia.org/wiki/Word_(computer_architecture)
  • Kanal: Ein kanal er eit minneområde som har plass til eitt ord. Kvar kanal har ei adressa.
minneomr de i omron sine plsar
Minneområde i OMRON sine PLSar
  • CIO: Core I/O: Inngangar og utgangar. Adresser på forma 0.0, 12.13, 100.3 … Ledige adresser kan brukast som internminne.
  • W: Binære internminne. Adresser på forma W0.0, W3.15, W127.4 …
  • H: Internminne som held stillinga si sjølv om du slår av PLSen. H0.0, H3.7, H49.15 …
  • A: hjelpefunksjonar internt i PLSen, t.d. A200.11
  • CF: Condition Flag: Førehandsprogrammerte funksjonar som pulsar, alltid på og liknande.
  • T: Tidsfunksjonar. Adresser som t.d. T0 og T1
  • C: Teljefunksjonar. C0. C1 osb.
  • D: Internminne for analoge signal
  • Og eit par andre…
adresser
Adresser
  • Bokstaven til kvart minneområde er ein del av adressa. CIO-området har ikkje bokstav.
  • Kvar kanal har eit nummer for å visa kor i minneområdet informasjonen er lagra.
  • Kvart bit har eit nummer for å visa kva nummer det har i eit ord. Det er 16 bit i eit ord, altså får kvart bit eit nummer frå 0 til 15.
  • Bit nummer 3 i kanal nr 1 på minneområde CIO får adressa 1.3. Bit nummer 11 i kanal nr 200 på minneområde A får adressa A200.11.
  • Når me har signal eller verdiar som ikkje er binære, må me bruka eit heilt ord om gongen. Adressa til ord nr 5 på T-området er T5
symbollista
Symbollista
  • Alle adresser som du skal bruka, skal ha eit namn i symbollista.
  • Alle internminne skal altså ha eit namn som skil dei frå andre minne.
  • Bruk alltid Automatic allocation for internminne (lurt å venna seg til, for då slepp du å rota det til for deg sjølv):
    • PLC
    • Memory Allocation
    • Automatic Allocation
    • Enable
    • Add
    • Start address: W200
    • Size: 100
    • Data types: Any
