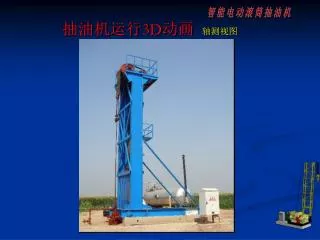

智能电动滚筒抽油机 抽油机运行3D动画轴测视图

智能电动滚筒抽油机 抽油机运行3D动画正视图

智能电动滚筒抽油机 工作原理通过交流变频技术控制电机换向驱动摆线针轮减速器带动筒体正反向转动，使包覆在筒体上的皮带作垂直往复运动，皮带一端与光杆连接，另一端与配重箱连接，带动光杆上下运动使抽油泵抽汲油液。根据示功图或运行电流的大小来调整配重箱配重，作到精确平衡。

动力传动换向系统 电动机、滚筒总成等平衡系统平衡箱、负荷皮带等结构组成悬挂系统毛辫子、悬绳器等控制系统变频器、PLC、测距开关等机架底座系统机架、底座、平台、爬梯等集中监控系统 PLC、文本显示器等电磁刹车系统电磁刹车、刹车座板等智能电动滚筒抽油机结构组成

智能电动滚筒抽油机 结构组成示意图动力传动换向系统电磁刹车系统悬挂系统集中监控系统平衡系统机架底座系统控制系统

智能电动滚筒抽油机 技术参数

智能电动滚筒抽油机 技术参数运输及安装方式： • 1.本机整机组装完成后，可整机吊装、运输、安装，节省安装时间。（运输及吊车满足条件的情况下，货车13m以上，吊车50t.） • 2.散装模块运输、安装，可分为平衡箱、机架、底座、平台（含滚筒及电机）、控制柜模块，使用车辆小、吊车吨位可以小。（货车12m以上，吊车30t.）

智能电动滚筒抽油机 技术特点主要特点：数字化控制，自动化管理,智能化运行；控制系统选用西门子公司最新变频产品，封装式模块化设计，防腐性能强，适应于海上工作环境，安全可靠；冲程冲次无级调节，与油井实况匹配好，特别适用于稠油、深井开采；最低冲次可达0.3次/分钟；上行下行速度分别调节，减少抽油杆偏磨，延长抽油杆使用寿命及油井的作业周期；机械传动机构简单可靠，机械效率高。系统效率≥30%，较常规游梁式抽油机节电50%以上；对称平衡方式。平衡性好并且容易调整；

智能电动滚筒抽油机 技术特点主要特点：正常生产时可即时自动生成示功图并进行单机调参，大幅度减少油井停产次数及时间，提高单井时效；随载荷变化，实现冲次即时自动调节（即根据供液能力大小抽油机自动调整运行参数），智能化运行；应用CDMA\GPRS随用户要求实现远程集中监测、控制，尤其适用于多井集中区块；机架结构简单，受风阻力最小，自带移动机构，让位移机方便；可实现整机运输，吊装，安装时间短。也可根据现场吊装运输能力采用模块化进行，特别适用于海上平台；动力系统采用普通三相异步电机，检修配套更换容易、方便；单根皮带搭放式的提升方式，使皮带的检查和更换更加方便快速。

抽油机基本运行参数的监控 抽油机基本运行参数的在线修改抽油机示功图的在线实时绘制抽油机运行电流曲线图的在线实时绘制智能电动滚筒抽油机实现功能：远程监控系统实现功能

胜利慧岩抽油、修井设备简介 谢谢！
