1 / 6

S éria 85740

N ovinka. S éria 85740. 2/2 Elektromagnetický ventil. Technická špecifikácia : Teleso : Nerez (AISI 316 Ti) Tesnenie : NBR, FPM, EPDM, PTFE Pripojenie : G1/4 až G2 Pracovný tlak : 0 – 25/40bar Teplota média : + 90°C Funkcia : NC/NO Nevýbušné vyhotovenie : Atex - EEx me T3

carter
Download Presentation

S éria 85740

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

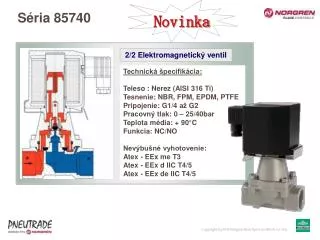

  1. Novinka Séria 85740 2/2 Elektromagnetický ventil Technická špecifikácia: Teleso : Nerez (AISI 316 Ti) Tesnenie: NBR, FPM, EPDM, PTFE Pripojenie: G1/4 až G2 Pracovný tlak: 0 – 25/40bar Teplota média: + 90°C Funkcia: NC/NO Nevýbušné vyhotovenie: Atex - EEx me T3 Atex - EEx d IIC T4/5 Atex - EEx de IIC T4/5

  2. Séria 85740 Rozpad ventilu Konektor s možnosťou pootočenia 4 x 90° (Súčasť ventilu) Vodeodolná, kompletne utesnená cievka, pootočenie o 360° O - krúžok Vedenie jadra Jadro s pružinou Nerezová pružina, upevnenie Upevňovacie skrutky O - krúžok Kryt ventilu Membrána s riadiacim systémom a pružina Teleso ventilu navrhnuté pre vysoké prietokové množstvá

  3. Séria 85740 Hlavné výhody 2/2-cestný, membránový, priamo ovládaný elektromagnetický ventil Bez efektu tlakového nárazu vody Vhodné pre vákuum (90%) Nastavenie zdvihu nieje potrebné Cievka vymeniteľná bez použitia náradia Spoľahlivé vedenie membrány Minimálny počet komponentov Vysoké prietokové hodnoty Konkurenčná a atraktívna cena

  4. Séria 85740Príklady použitia PRIEMYSELNÝ SEKTOR: Plynové kompresory APLIKÁCIA: Závody na spracovanie oleja/plynu

  5. Séria 85740Príklady použitia Priemyselný sektor: Riadenie stlačeného vzduchu APLIKÁCIA: Úprava stlačeného vzduchu a olejového kondenzátu

  6. Séria 85740Príklady použitia Vzduchové dopravné zariadenie Aplikácia • Riadenie prietoku vzduchu alebo plynu za účelom prepravy prášku alebo granulitu potrubím Chladiaca technológia Aplikácia • Chladenie piva pred procesom plnenia zabezpečuje odfiltrovanie zvyškových čiastočiek po varení • Pre rozvod chladiaceho média (amoniak-NH3) je vhodné použiť ventil série 85240 (prírubový) alebo 85040 (privarovací). Pri teplotách do -40°C je možné použiť ventily s neoprénovým tesnením
