  1. Методология организации проектирования и разработки программного обеспеченияЧасть 2 LOGO

  2. Стандарты в описании процессов жизненного цикла

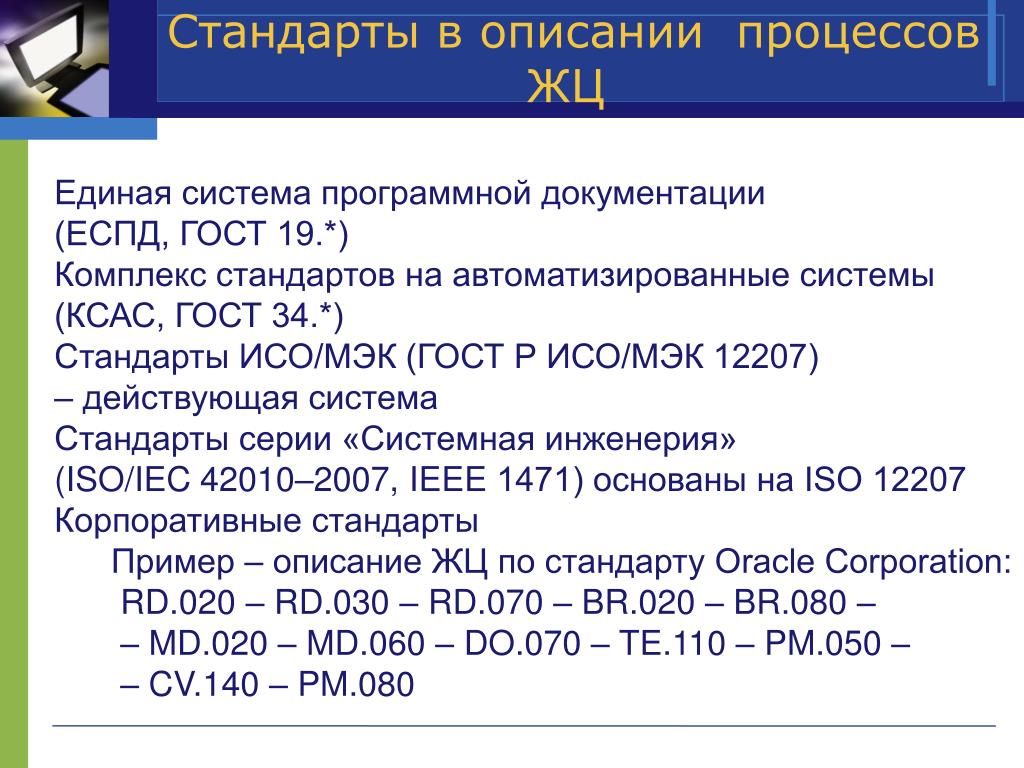

  3. Стандарты в описании процессов ЖЦ Единая система программной документации (ЕСПД, ГОСТ 19.*) Комплекс стандартов на автоматизированные системы (КСАС, ГОСТ 34.*) Стандарты ИСО/МЭК (ГОСТ Р ИСО/МЭК 12207) – действующая система Стандарты серии «Системная инженерия» (ISO/IEC 42010–2007, IEEE 1471) основаны на ISO 12207 Корпоративные стандарты Пример – описание ЖЦ по стандарту Oracle Corporation: RD.020 – RD.030 – RD.070 – BR.020 – BR.080 – – MD.020 – MD.060 – DO.070 – TE.110 – PM.050 – – CV.140 – PM.080

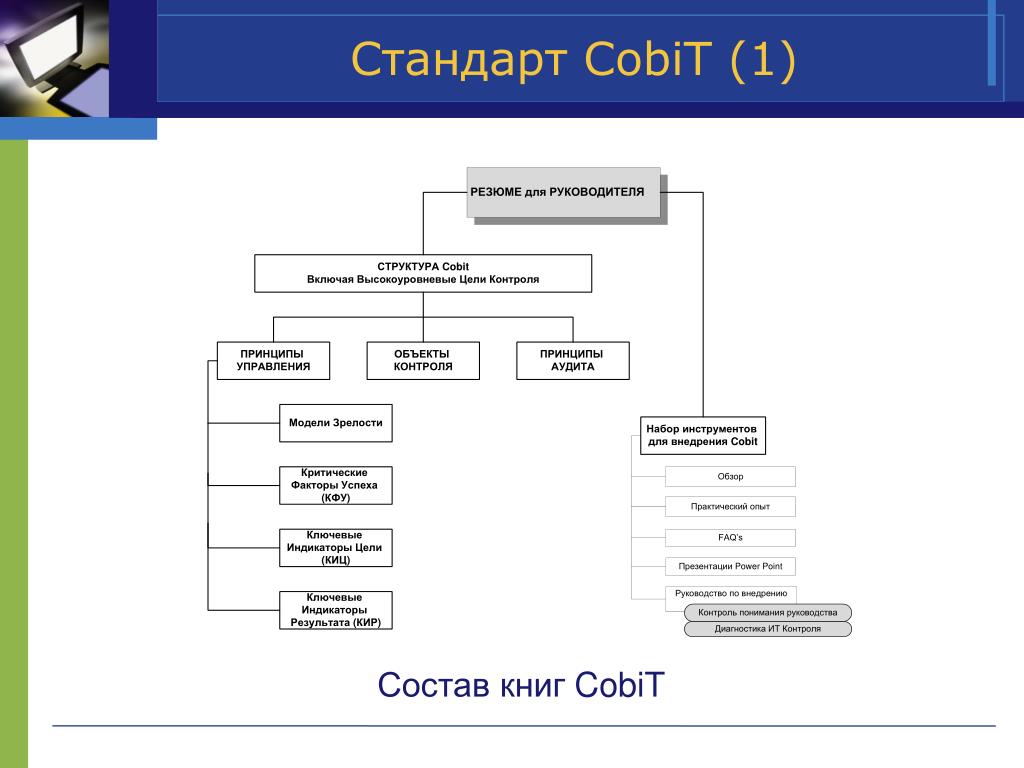

  4. Стандарт CobiT (1) Состав книг CobiT

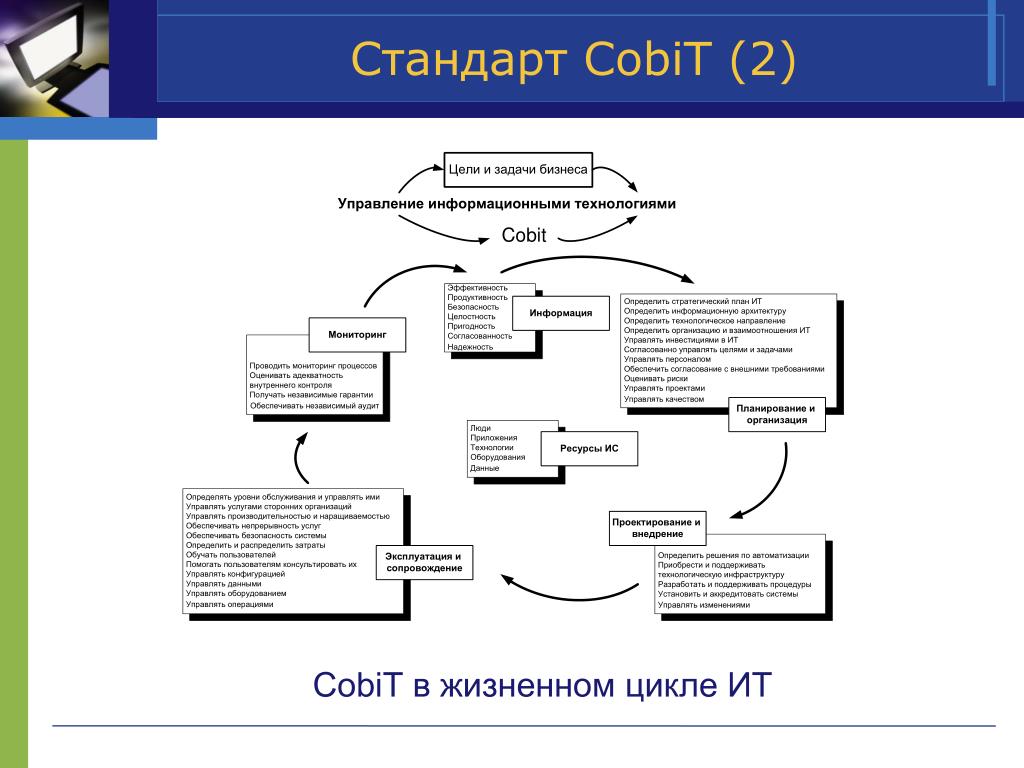

  5. Стандарт CobiT (2) CobiT в жизненном цикле ИТ

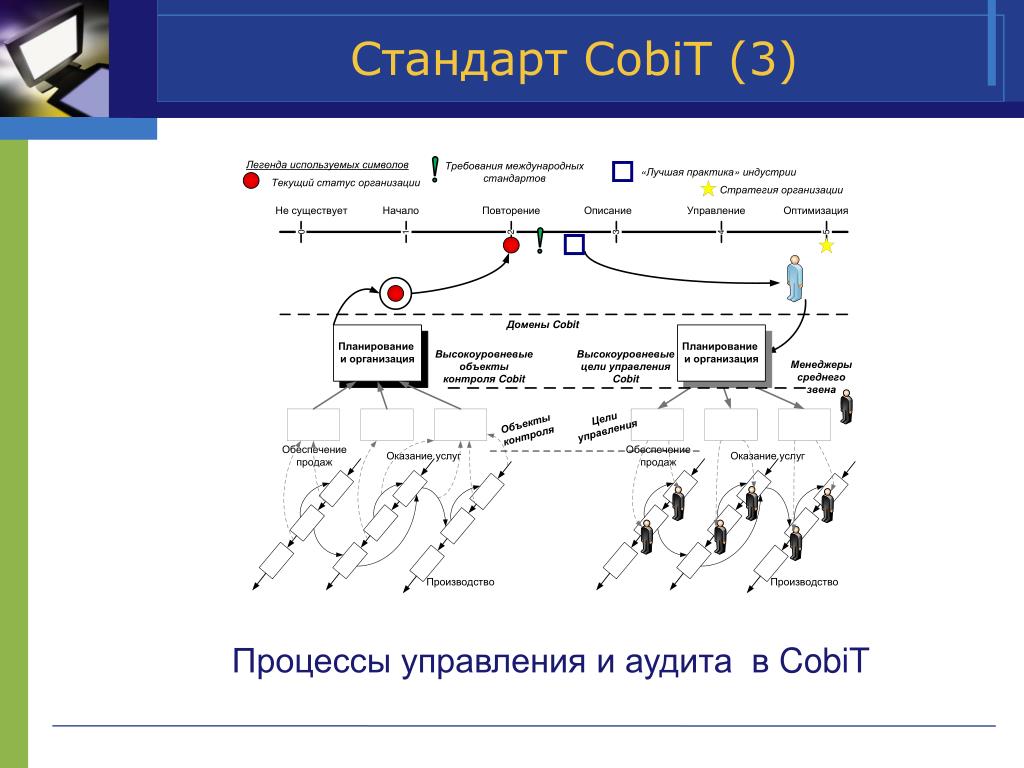

  6. Стандарт CobiT (3) Процессы управления и аудита в CobiT

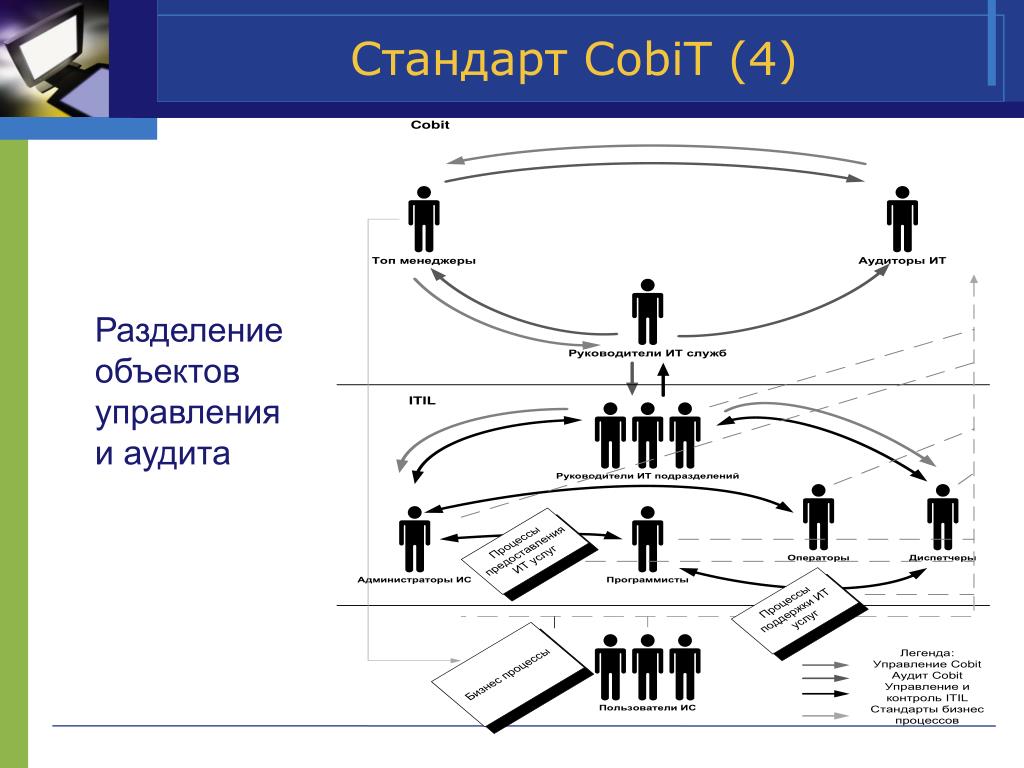

  7. Стандарт CobiT (4) Разделение объектов управления и аудита

  8. Управление требованиями

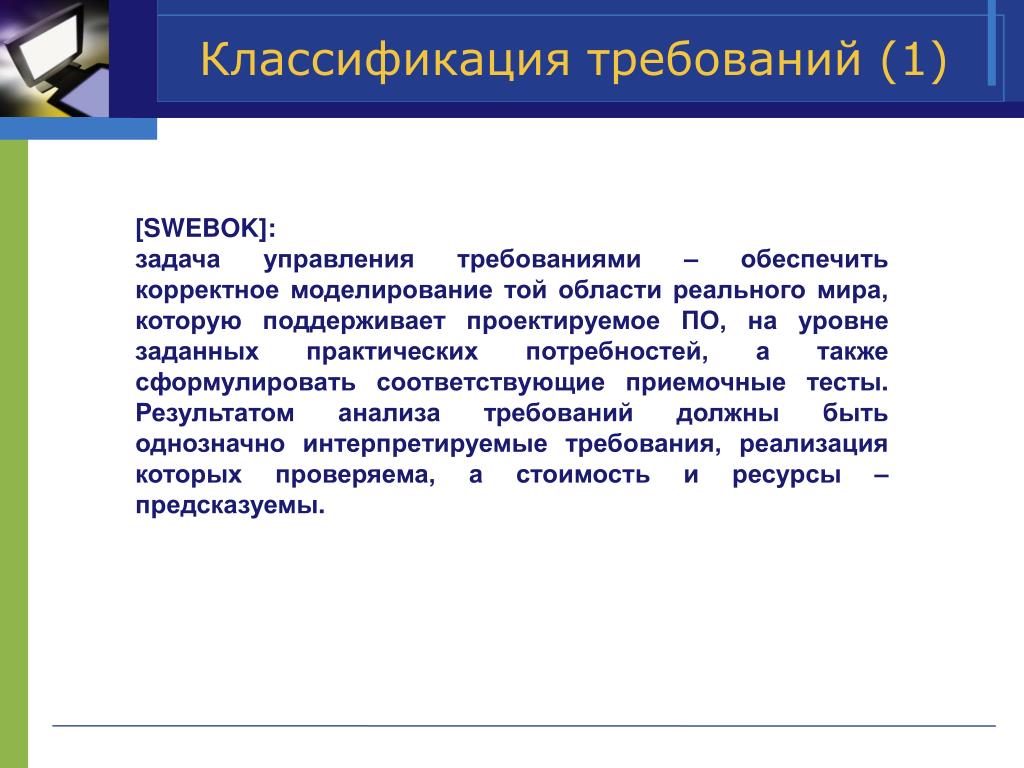

  9. Классификация требований (1) [SWEBOK]: задача управления требованиями – обеспечить корректное моделирование той области реального мира, которую поддерживает проектируемое ПО, на уровне заданных практических потребностей, а также сформулировать соответствующие приемочные тесты. Результатом анализа требований должны быть однозначно интерпретируемые требования, реализация которых проверяема, а стоимость и ресурсы – предсказуемы.

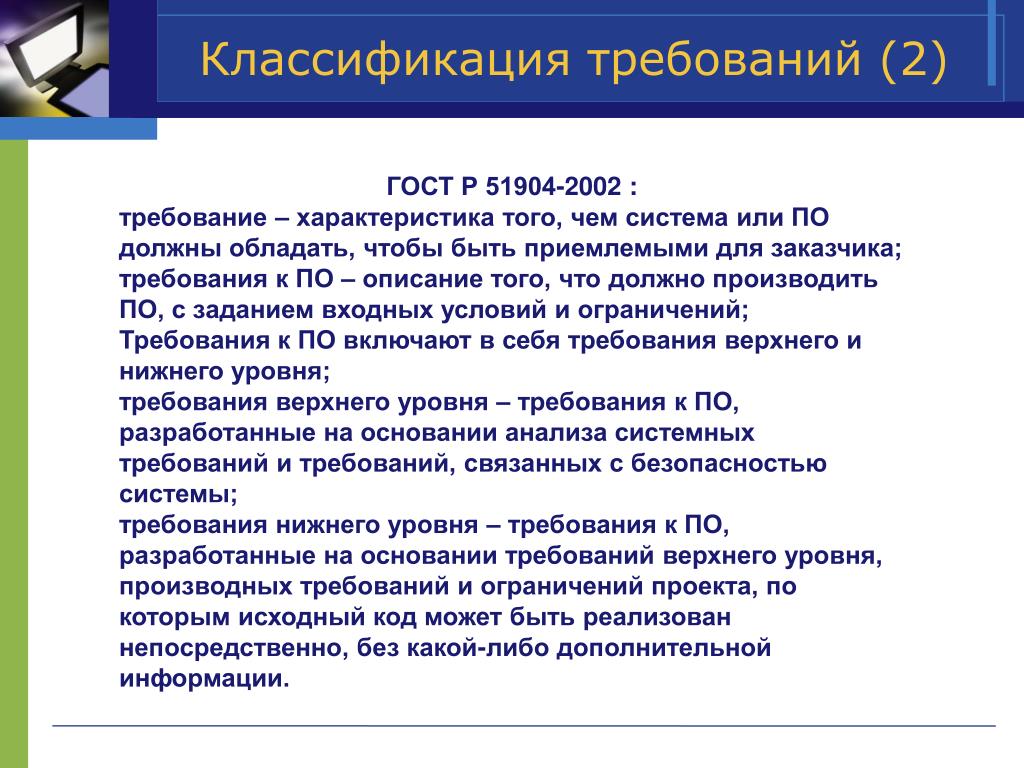

  10. Классификация требований (2) ГОСТ Р 51904-2002 : требование – характеристика того, чем система или ПО должны обладать, чтобы быть приемлемыми для заказчика; требования к ПО – описание того, что должно производить ПО, с заданием входных условий и ограничений; Требования к ПО включают в себя требования верхнего и нижнего уровня; требования верхнего уровня – требования к ПО, разработанные на основании анализа системных требований и требований, связанных с безопасностью системы; требования нижнего уровня – требования к ПО, разработанные на основании требований верхнего уровня, производных требований и ограничений проекта, по которым исходный код может быть реализован непосредственно, без какой-либо дополнительной информации.

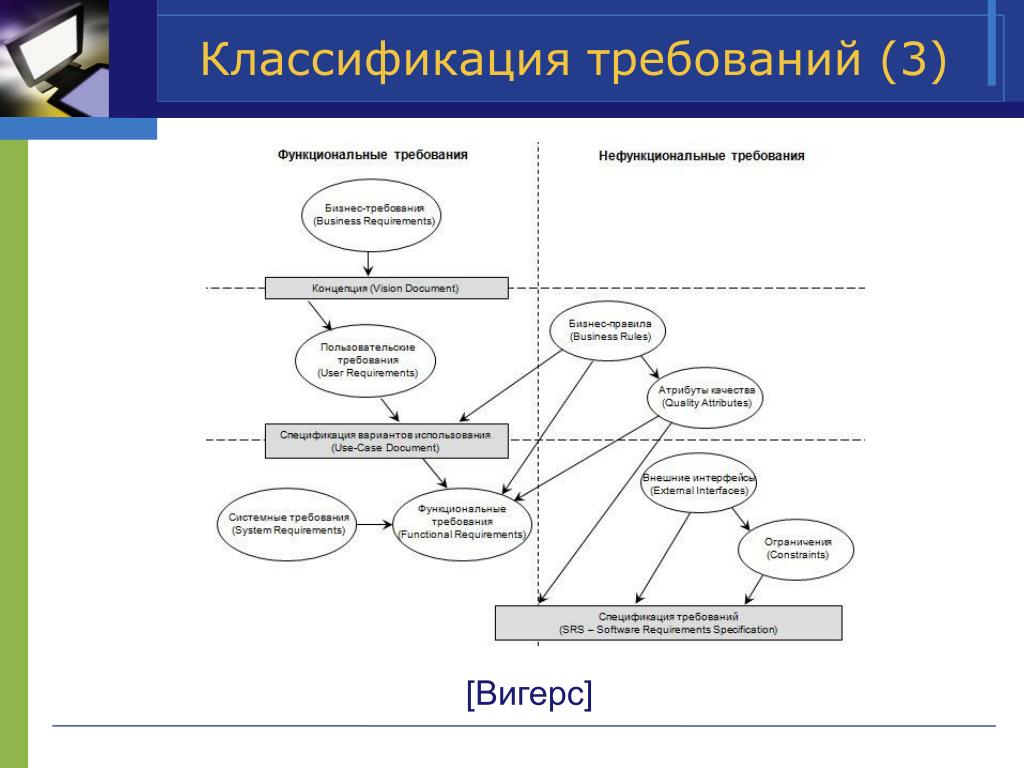

  11. Классификация требований (3) [Вигерс]

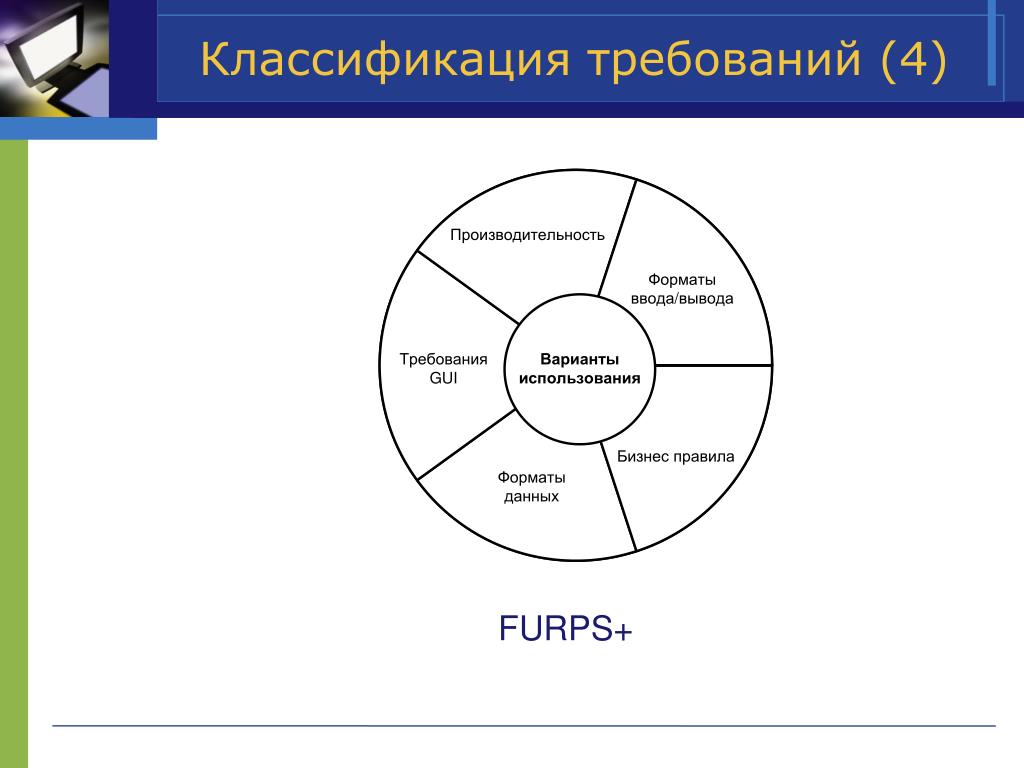

  12. Классификация требований (4) FURPS+

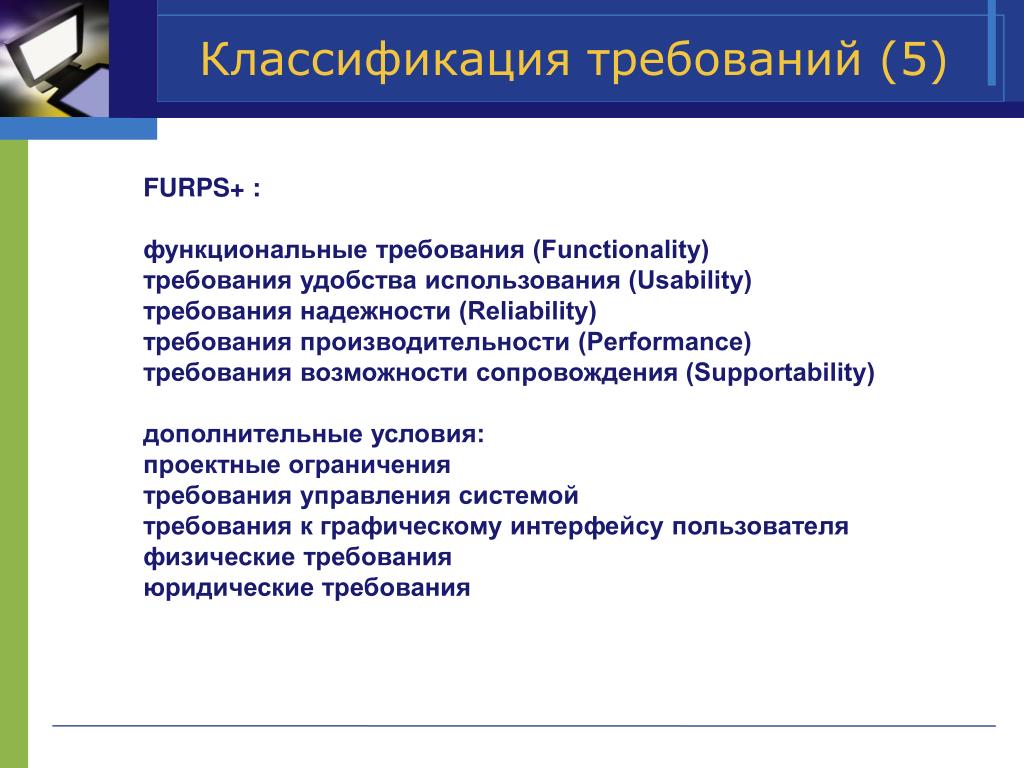

  13. Классификация требований (5) FURPS+ : функциональные требования (Functionality) требования удобства использования (Usability) требования надежности (Reliability) требования производительности (Performance) требования возможности сопровождения (Supportability) дополнительные условия: проектные ограничения требования управления системой требования к графическому интерфейсу пользователя физические требования юридические требования

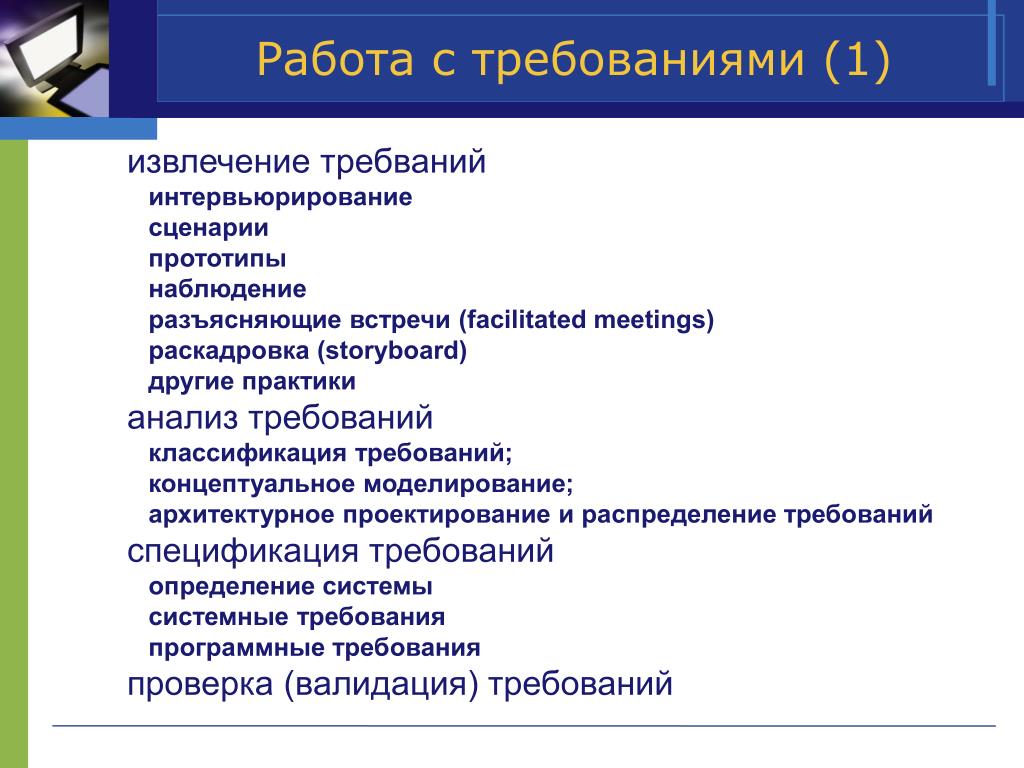

  14. Работа с требованиями (1) извлечение требваний интервьюрирование сценарии прототипы наблюдение разъясняющие встречи (facilitated meetings) раскадровка (storyboard) другие практики анализ требований классификация требований; концептуальное моделирование; архитектурное проектирование и распределение требований спецификация требований определение системы системные требования программные требования проверка (валидация) требований

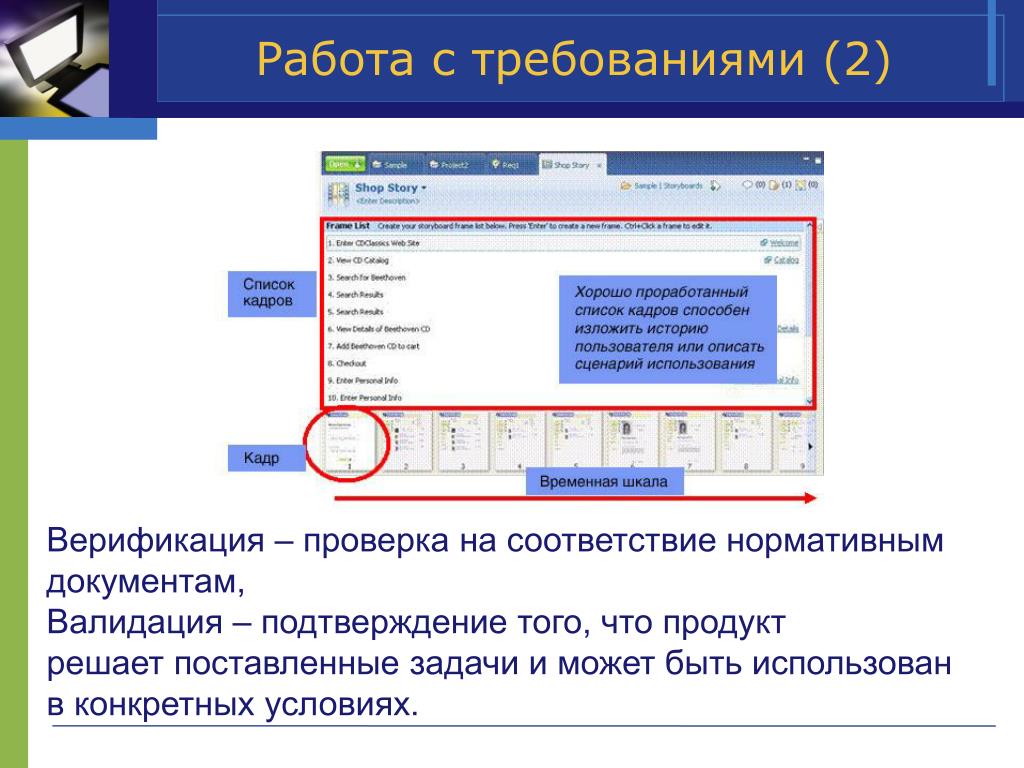

  15. Работа с требованиями (2) Верификация – проверка на соответствие нормативным документам, Валидация – подтверждение того, что продукт решает поставленные задачи и может быть использован в конкретных условиях.

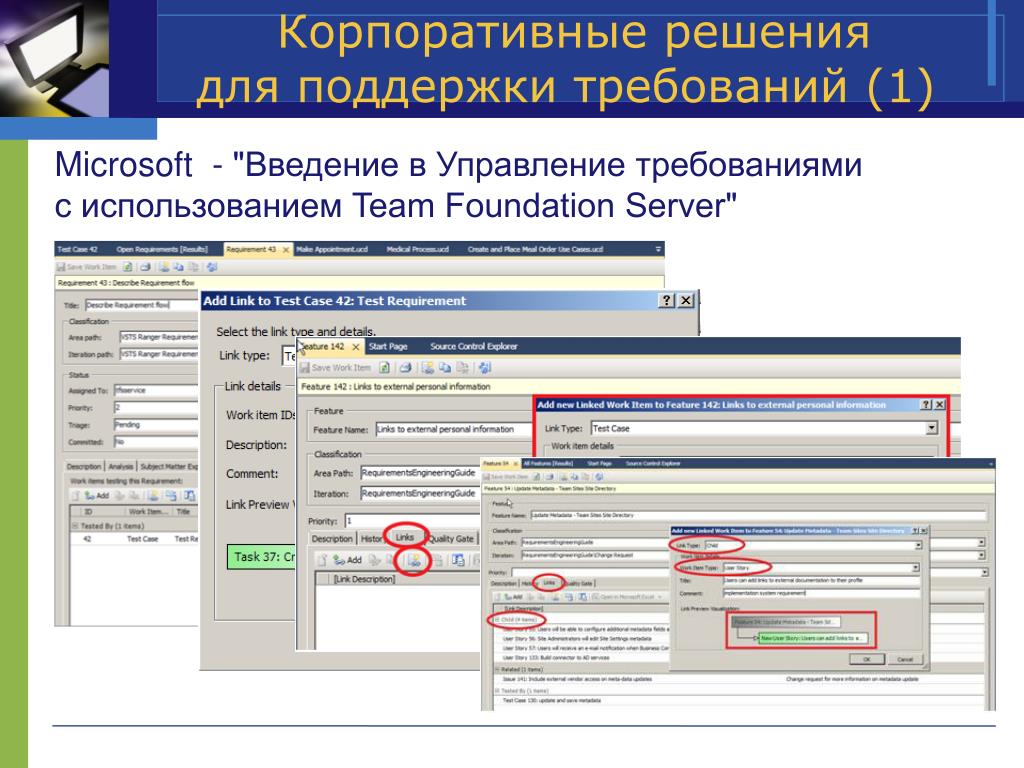

  16. Корпоративные решения для поддержки требований (1) Microsoft - "Введение в Управление требованиями с использованием Team Foundation Server"

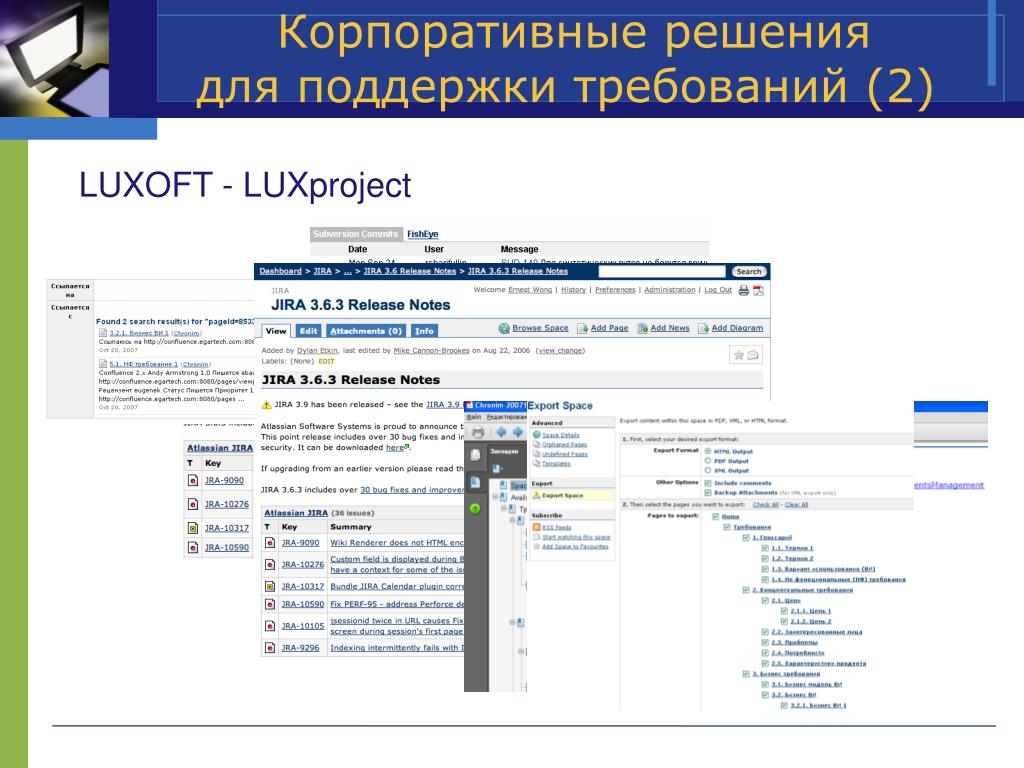

  17. Корпоративные решения для поддержки требований (2) LUXOFT - LUXproject

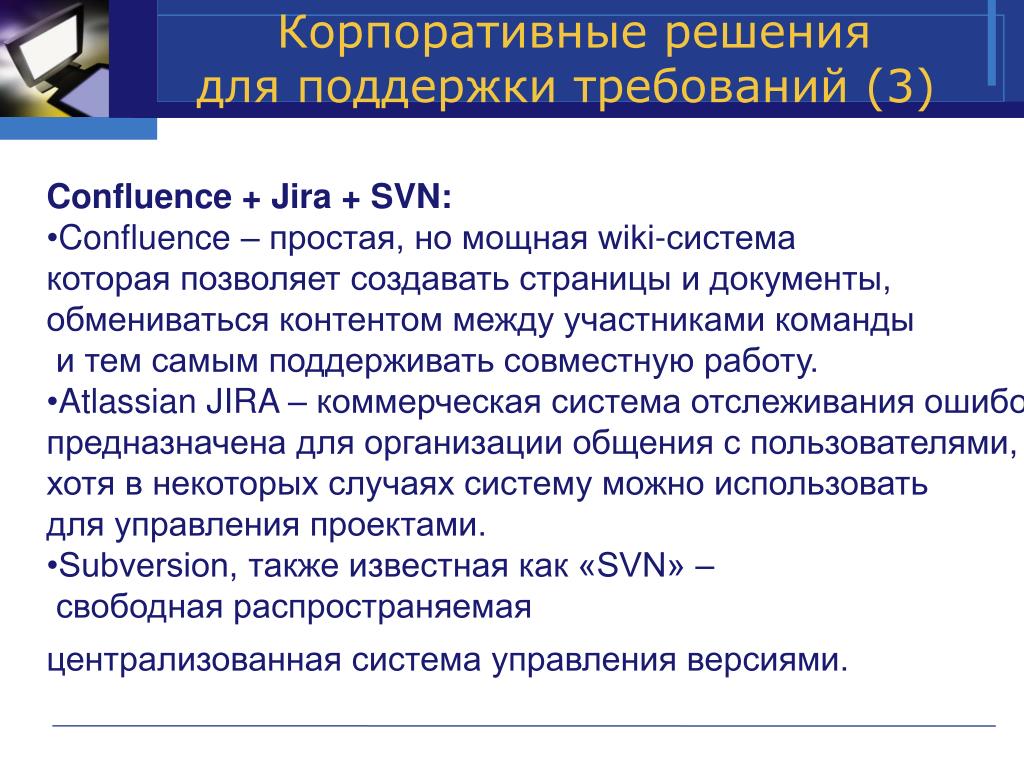

  18. Корпоративные решения для поддержки требований (3) • Confluence + Jira + SVN: • Confluence – простая, но мощная wiki-система которая позволяет создавать страницы и документы, обмениваться контентом между участниками команды и тем самым поддерживать совместную работу. • Atlassian JIRA – коммерческая система отслеживания ошибок, предназначена для организации общения с пользователями, хотя в некоторых случаях систему можно использовать для управления проектами. • Subversion, также известная как «SVN» – свободная распространяемаяцентрализованная система управления версиями.

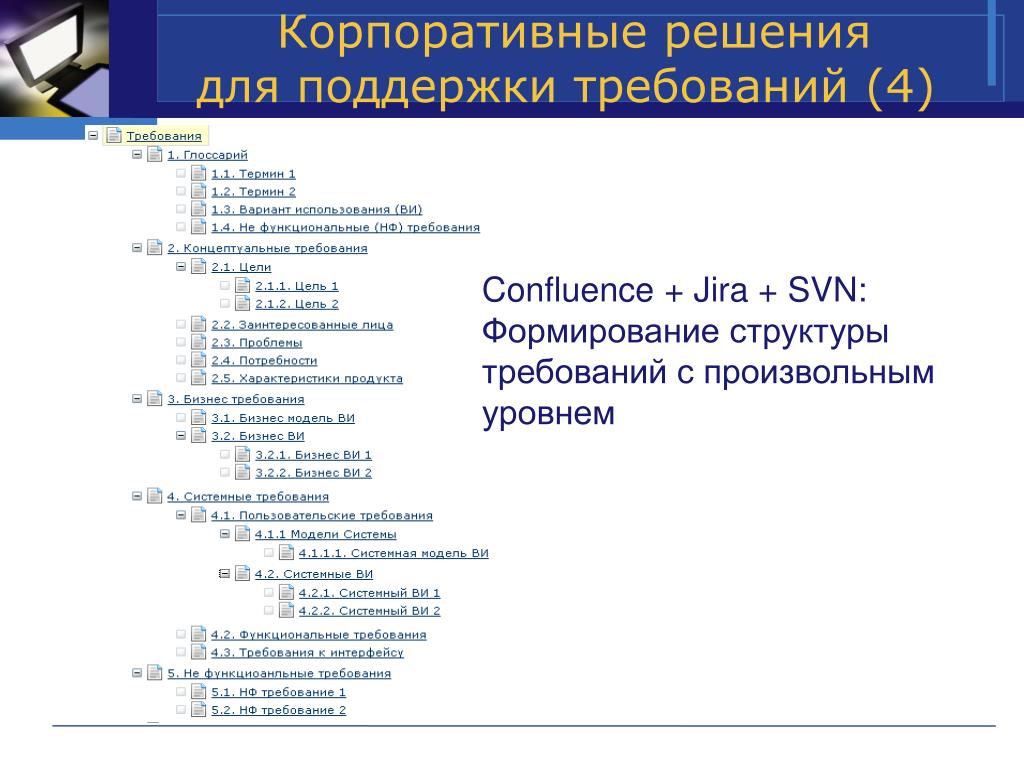

  19. Корпоративные решения для поддержки требований (4) Confluence + Jira + SVN: Формирование структуры требований с произвольным уровнем

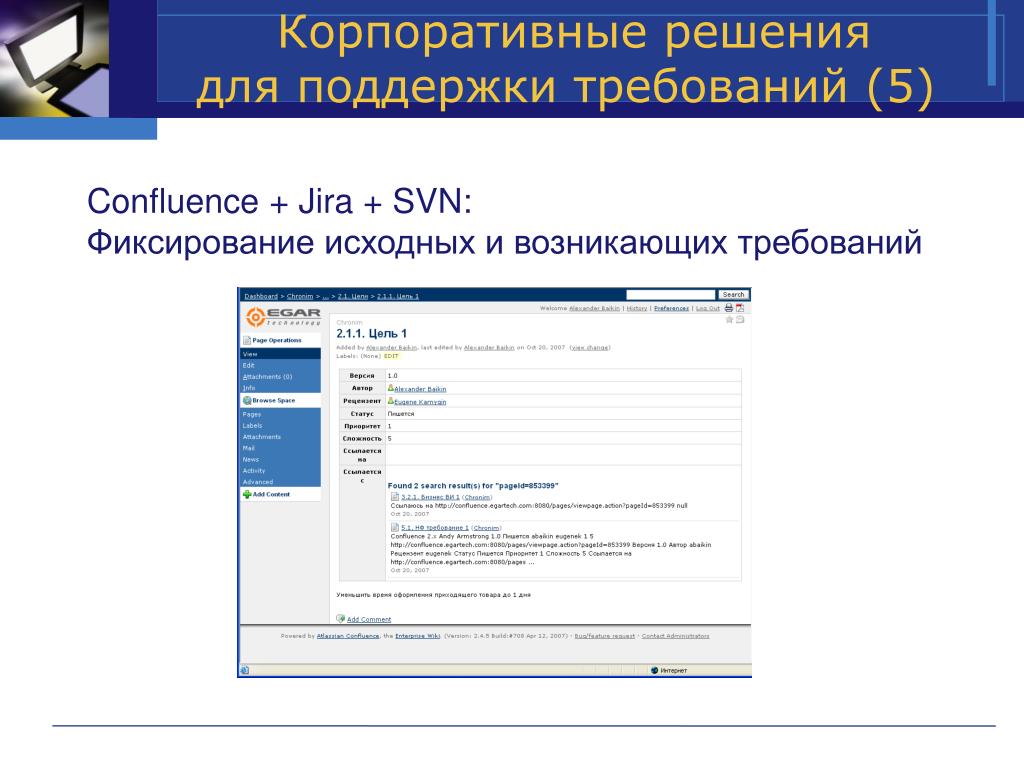

  20. Корпоративные решения для поддержки требований (5) Confluence + Jira + SVN: Фиксирование исходных и возникающих требований

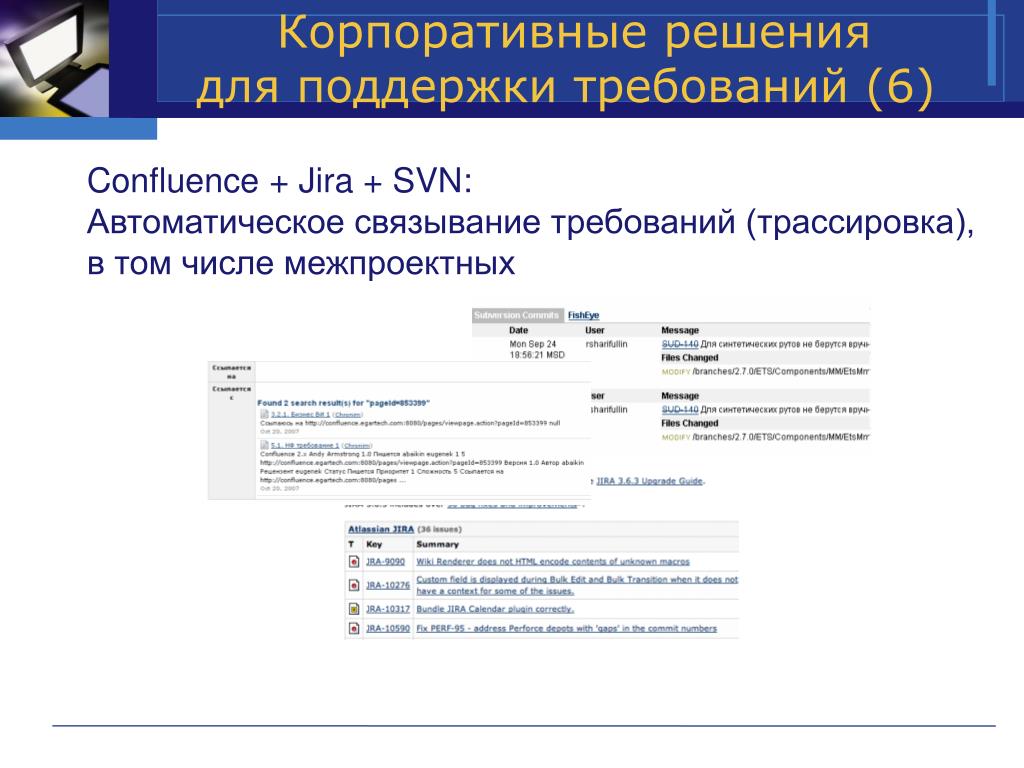

  21. Корпоративные решения для поддержки требований (6) Confluence + Jira + SVN: Автоматическое связывание требований (трассировка), в том числе межпроектных

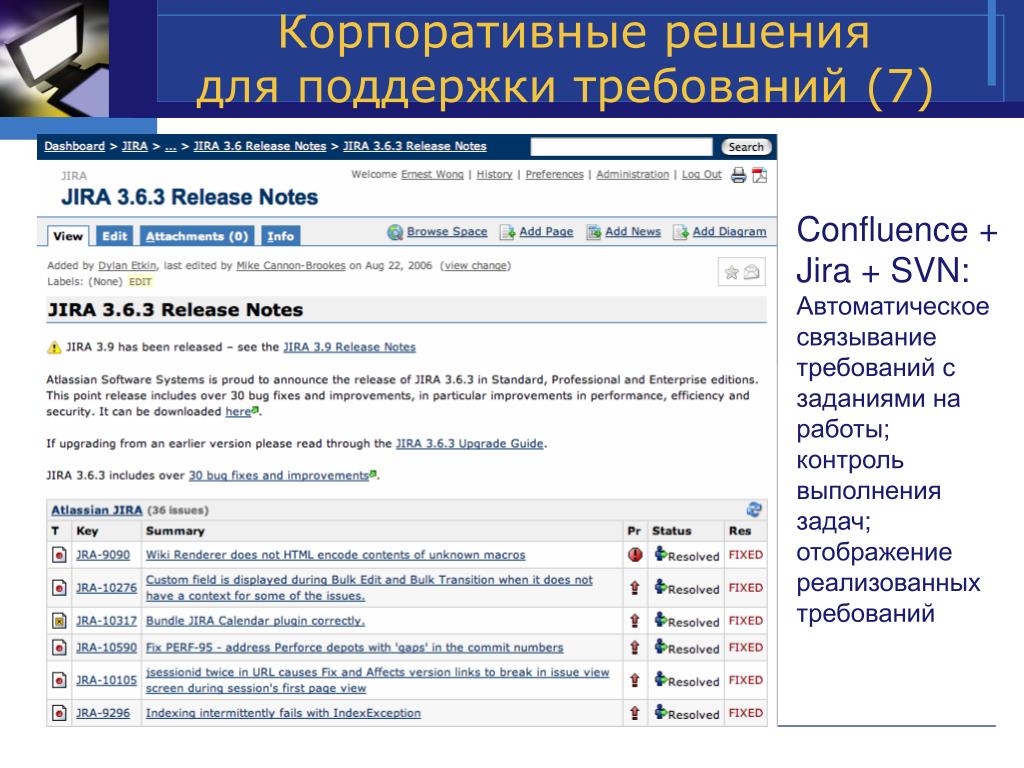

  22. Корпоративные решения для поддержки требований (7) Confluence + Jira + SVN: Автоматическое связывание требований с заданиями на работы; контроль выполнения задач; отображение реализованных требований

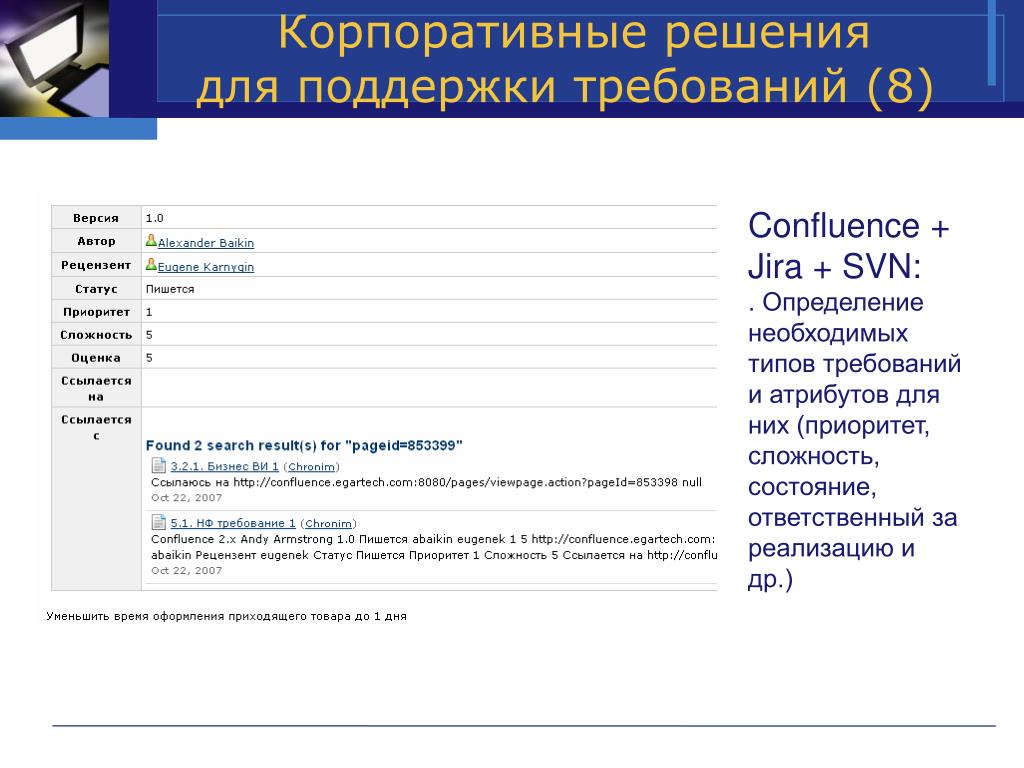

  23. Корпоративные решения для поддержки требований (8) Confluence + Jira + SVN: . Определение необходимых типов требований и атрибутов для них (приоритет, сложность, состояние, ответственный за реализацию и др.)

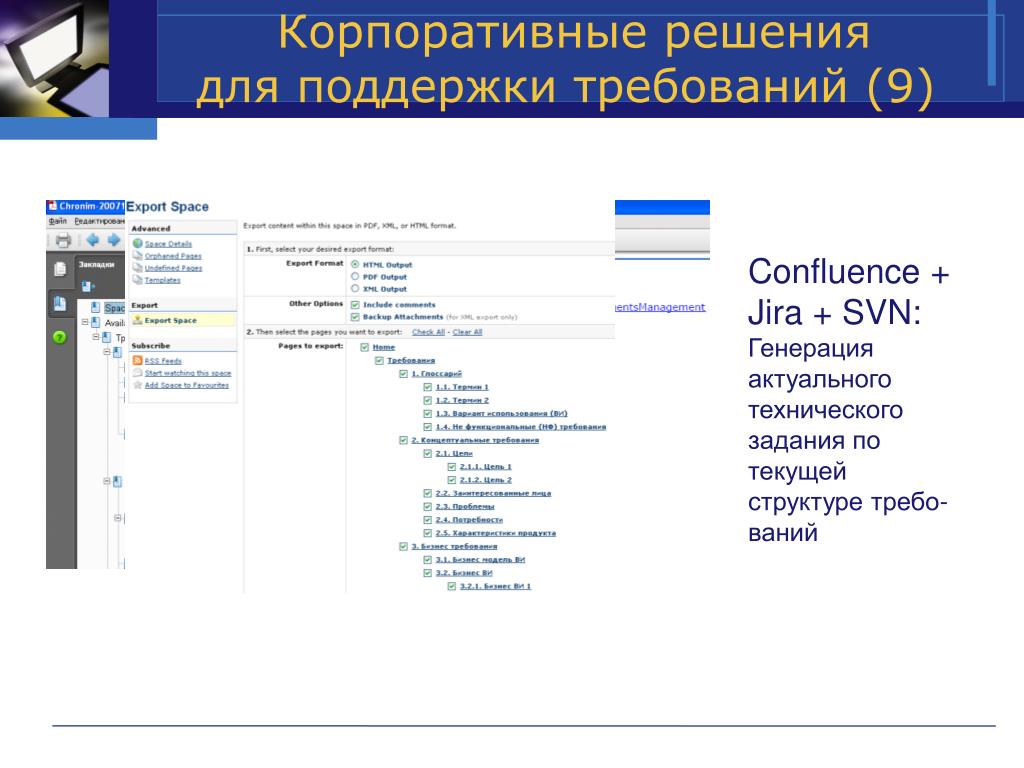

  24. Корпоративные решения для поддержки требований (9) Confluence + Jira + SVN: Генерация актуального технического задания по текущей структуре требо-ваний

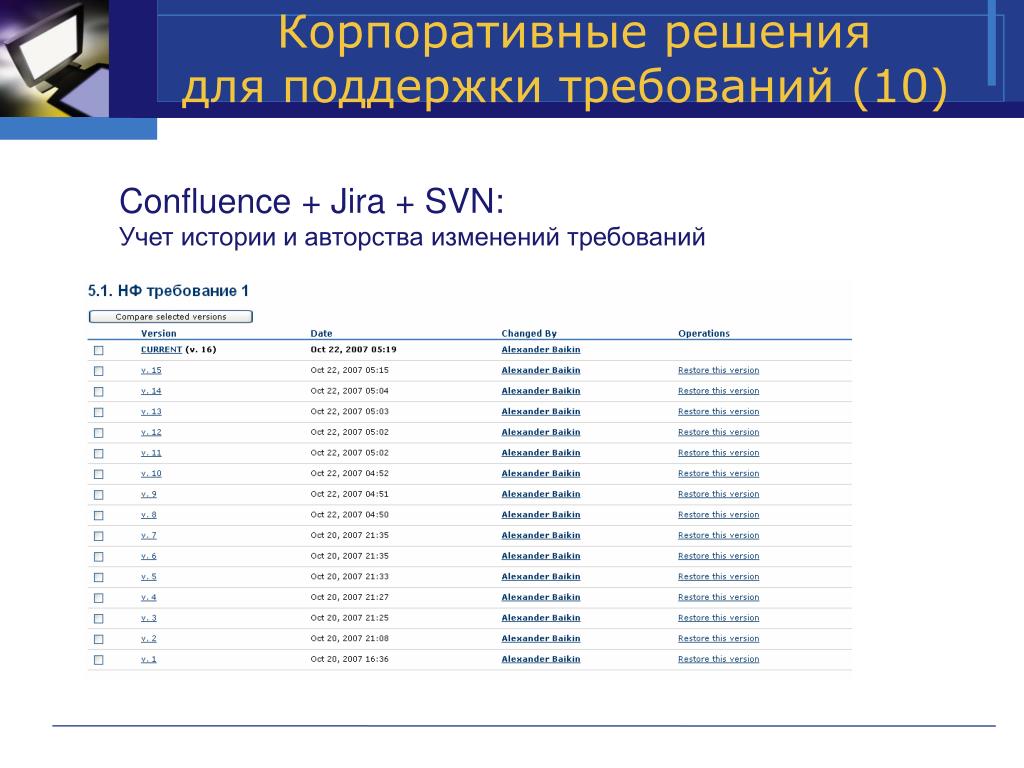

  25. Корпоративные решения для поддержки требований (10) Confluence + Jira + SVN: Учет истории и авторства изменений требований

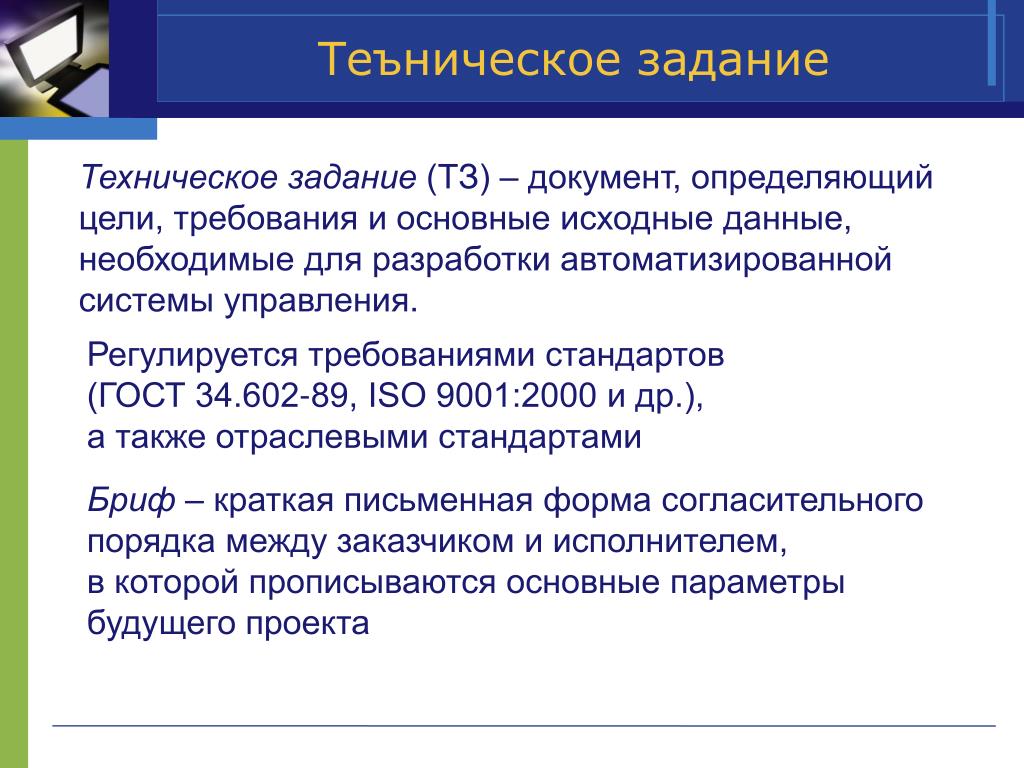

  26. Теъническое задание Техническое задание (ТЗ) – документ, определяющий цели, требования и основные исходные данные, необходимые для разработки автоматизированной системы управления. Регулируется требованиями стандартов (ГОСТ 34.602-89, ISO 9001:2000 и др.), а также отраслевыми стандартами Бриф – краткая письменная форма согласительного порядка между заказчиком и исполнителем, в которой прописываются основные параметры будущего проекта

  27. Планирование в проекте

  28. Планирование в проекте ГОСТ Р 51904–2002: • План сертификации в части ПО • План разработки ПО • План верификации ПО • План квалификационного тестирования ПО • План управления конфигурацией ПО • План обеспечения качества ПО • План установки ПО • План передачи ПО

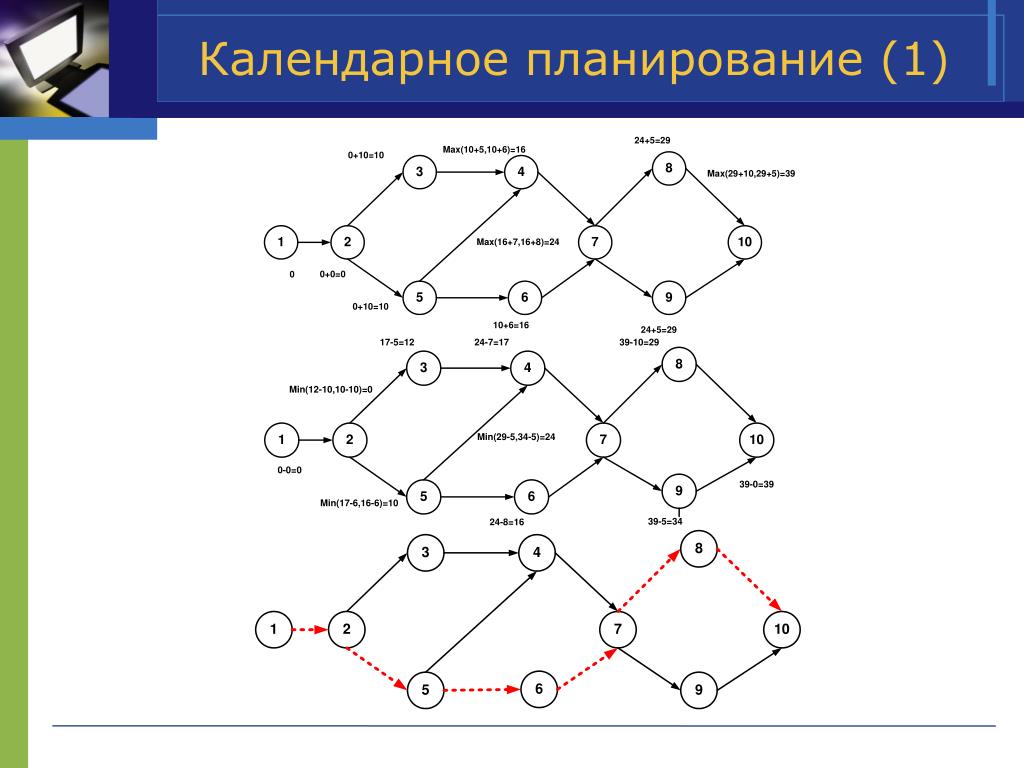

  29. Календарное планирование (1)

  30. Календарное планирование (2) Диаграмма Ганта График загруженности ресурсов

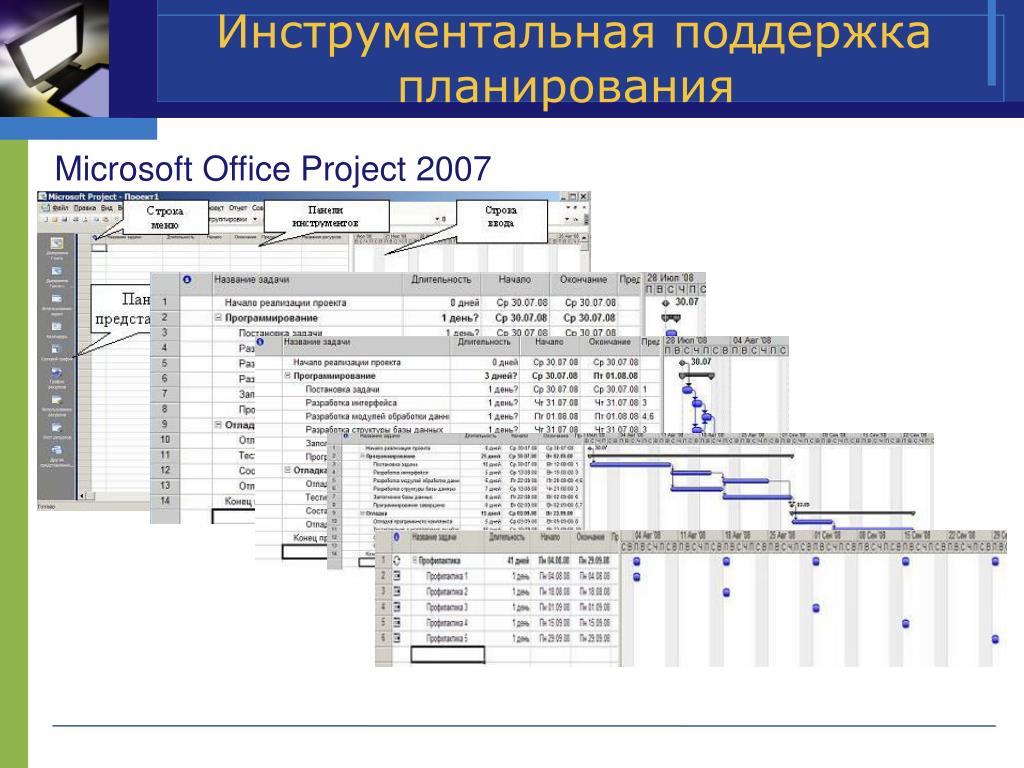

  31. Инструментальная поддержка планирования Microsoft Office Project 2007

  32. Управление информационными потоками в проекте

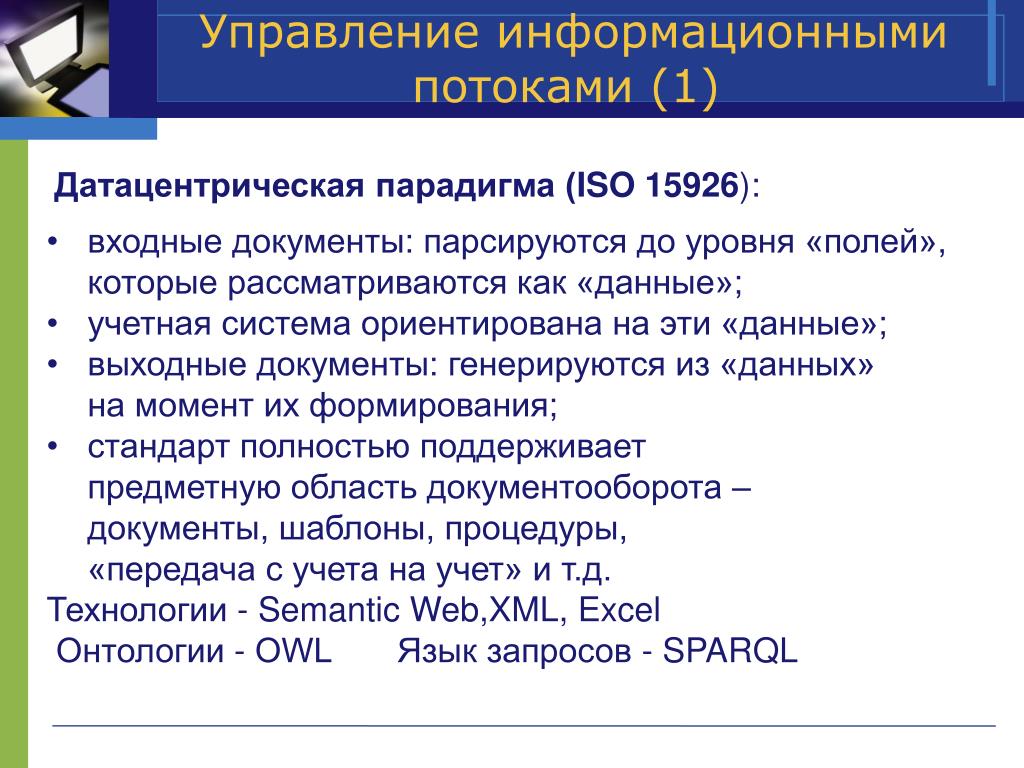

  33. Управление информационными потоками (1) Датацентрическая парадигма (ISO 15926): • входные документы: парсируются до уровня «полей», которые рассматриваются как «данные»; • учетная система ориентирована на эти «данные»; • выходные документы: генерируются из «данных» на момент их формирования; • стандарт полностью поддерживает предметную область документооборота – документы, шаблоны, процедуры, «передача с учета на учет» и т.д. • Технологии - Semantic Web,XML, Excel • Онтологии - OWL Язык запросов - SPARQL

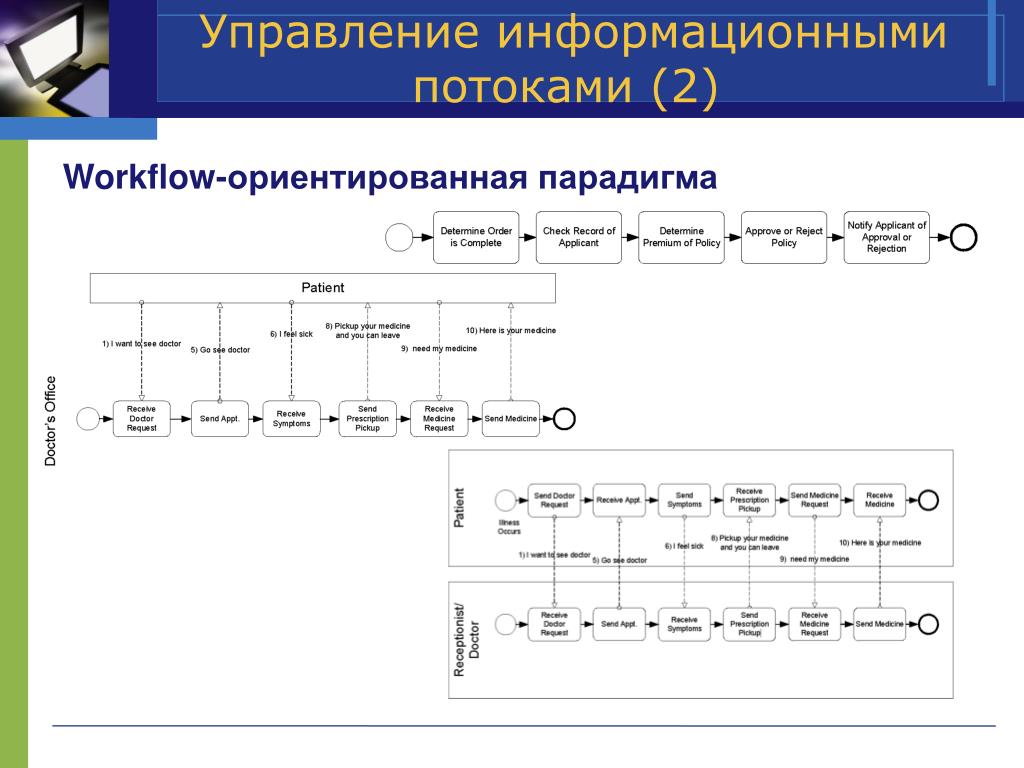

  34. Управление информационными потоками (2) Workflow-ориентированная парадигма

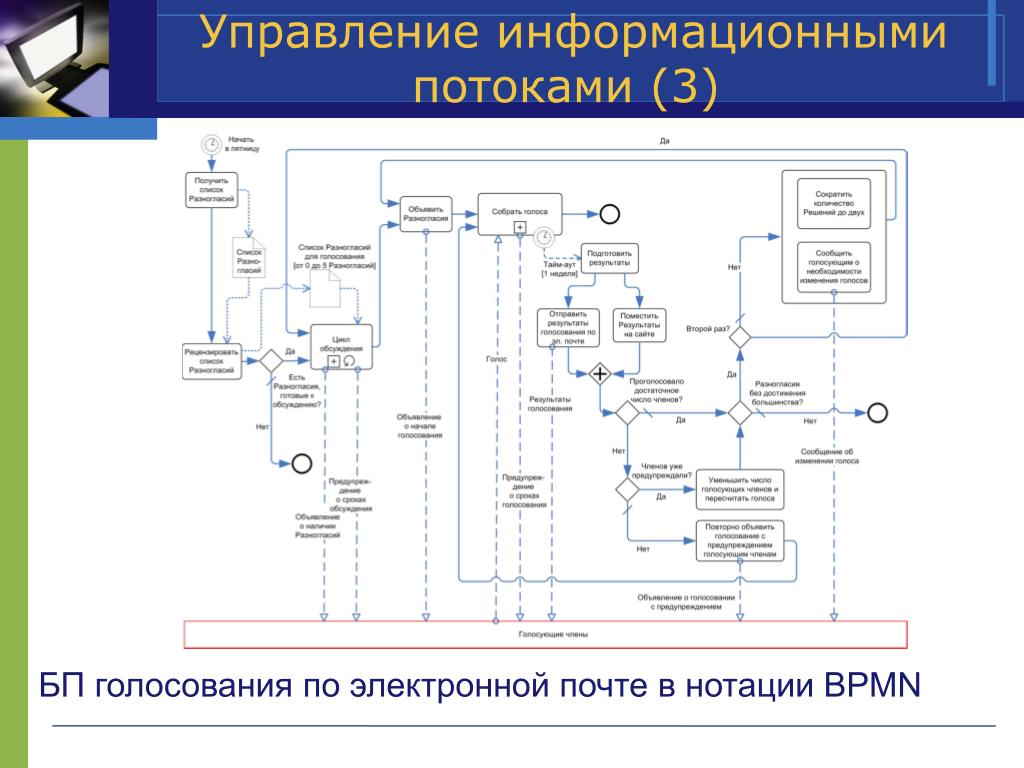

  35. Управление информационными потоками (3) БП голосования по электронной почте в нотации BPMN

  36. Управление конфигурацией

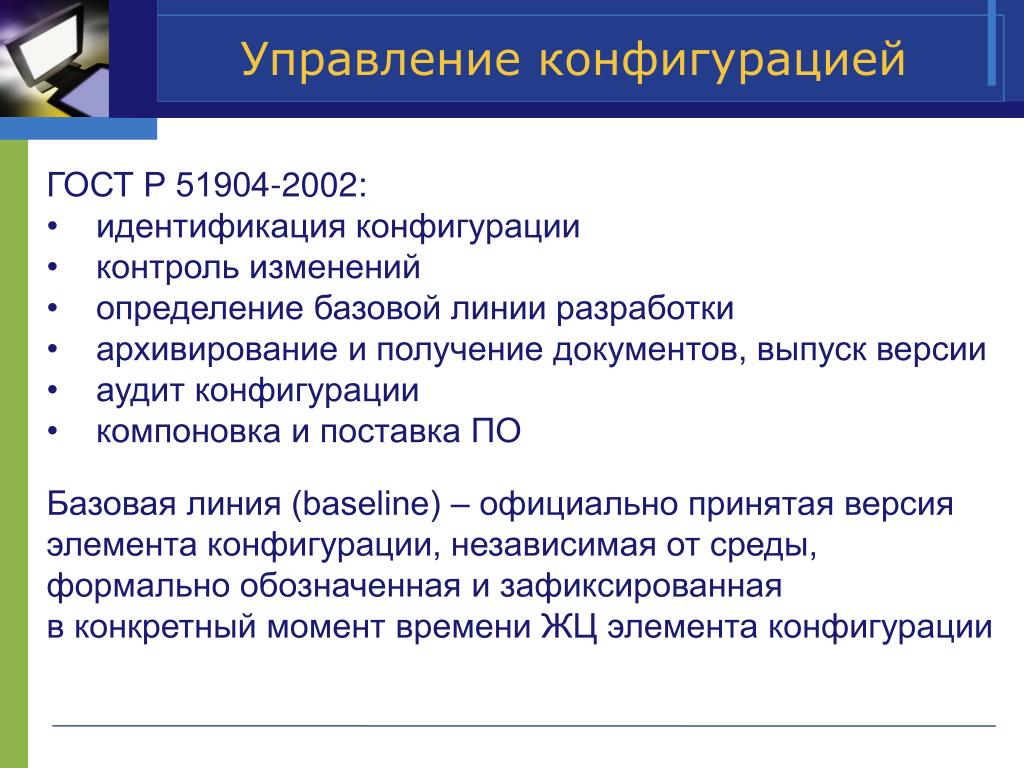

  37. Управление конфигурацией • ГОСТ Р 51904-2002: • идентификация конфигурации • контроль изменений • определение базовой линии разработки • архивирование и получение документов, выпуск версии • аудит конфигурации • компоновка и поставка ПО Базовая линия (baseline) – официально принятая версия элемента конфигурации, независимая от среды, формально обозначенная и зафиксированная в конкретный момент времени ЖЦ элемента конфигурации

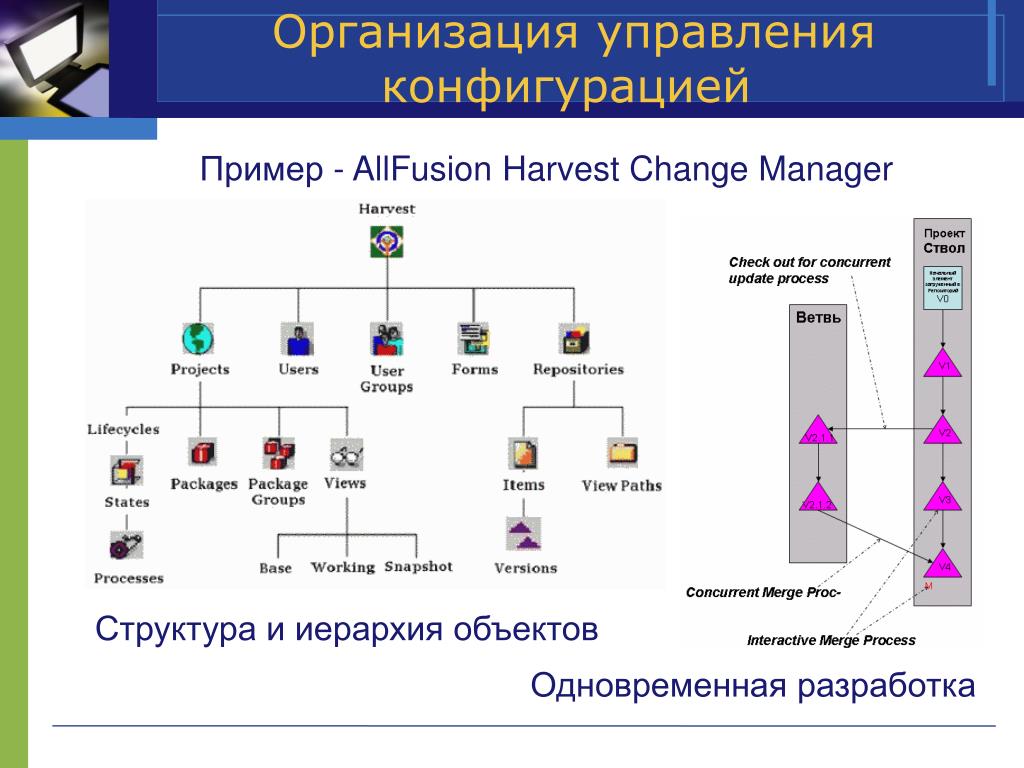

  38. Организация управления конфигурацией Пример - AllFusion Harvest Change Manager Структура и иерархия объектов Одновременная разработка

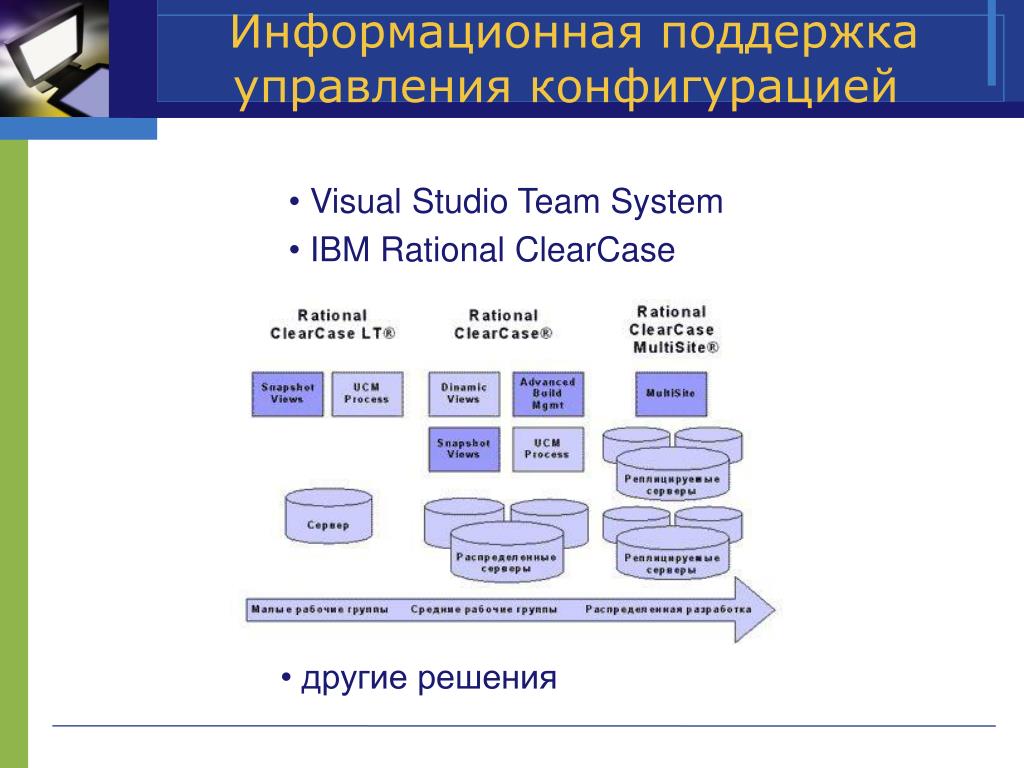

  39. Информационная поддержка управления конфигурацией • Visual Studio Team System • IBM Rational ClearCase • другие решения

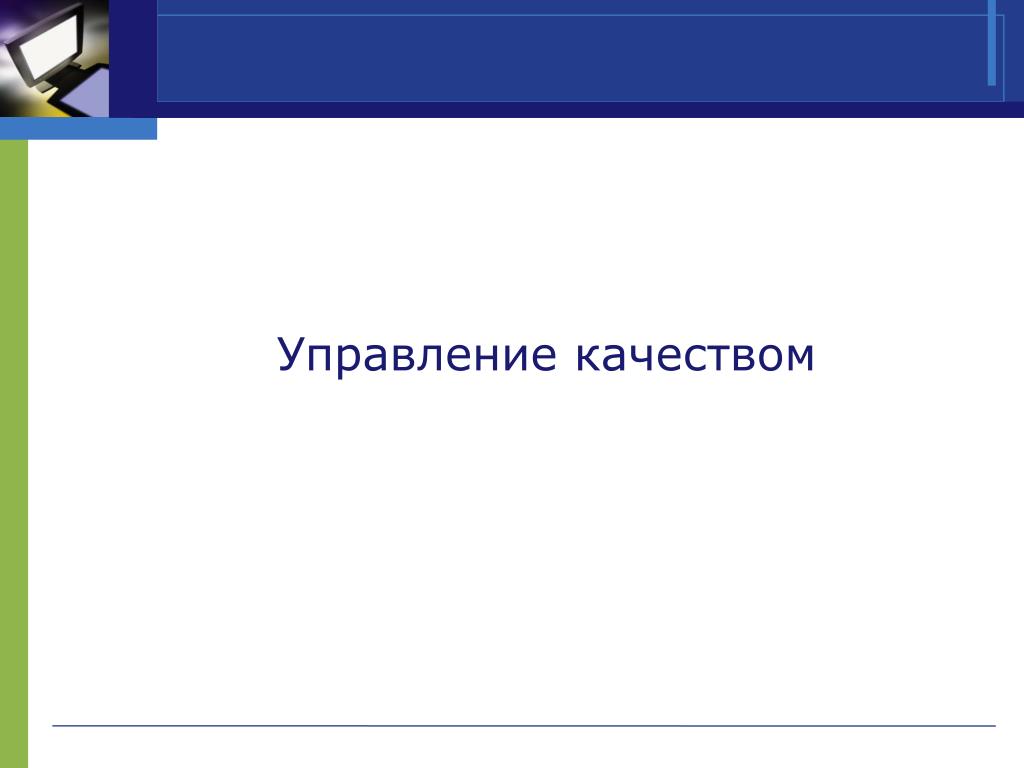

  40. Управление качеством

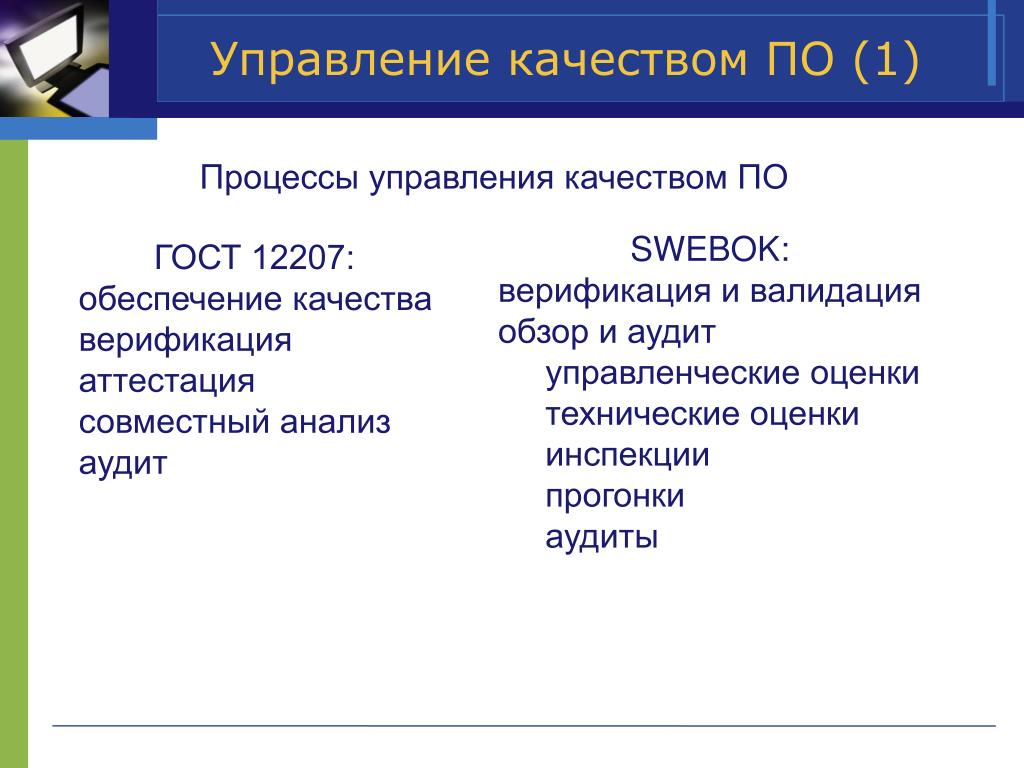

  41. Управление качеством ПО (1) ПроцессыуправлениякачествомПО SWEBOK: верификация и валидация обзор и аудит управленческие оценки технические оценки инспекции прогонки аудиты ГОСТ 12207: обеспечение качества верификация аттестация совместный анализ аудит

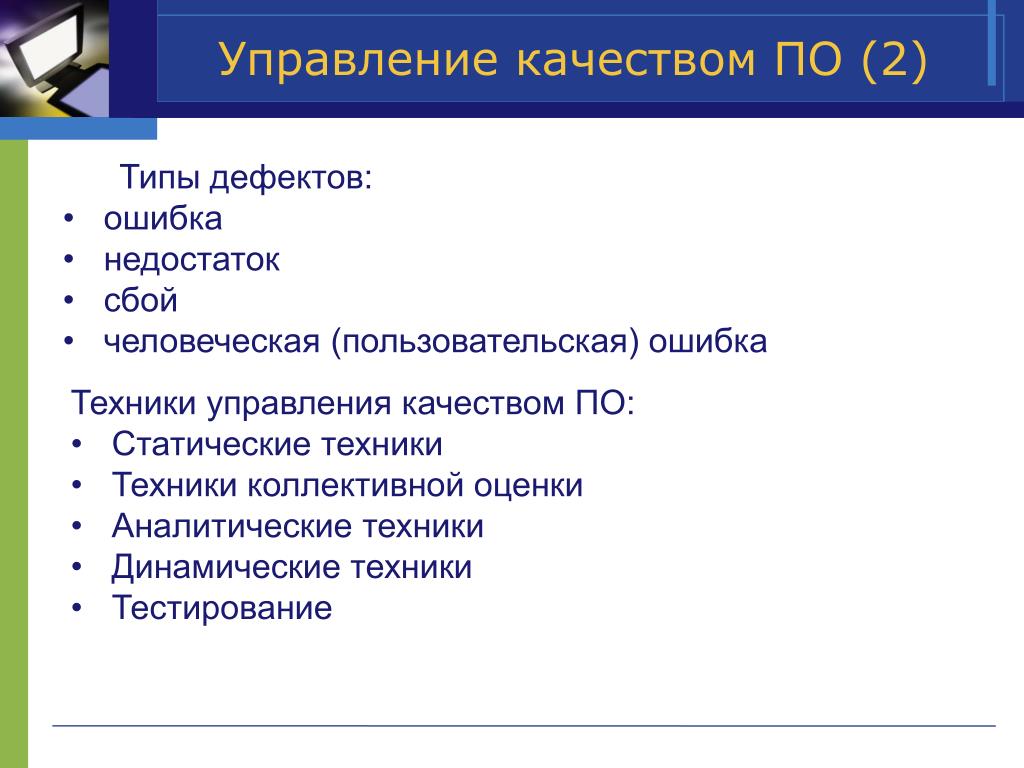

  42. Управление качеством ПО (2) • Типы дефектов: • ошибка • недостаток • сбой • человеческая (пользовательская) ошибка • Техники управления качеством ПО: • Статические техники • Техники коллективной оценки • Аналитические техники • Динамические техники • Тестирование

  43. Методология организации проектирования и разработки программного обеспеченияЧасть 2 LOGO
