消防控制室管理 武汉消防信息网 WWW.WH119.COM 二O一一年三月

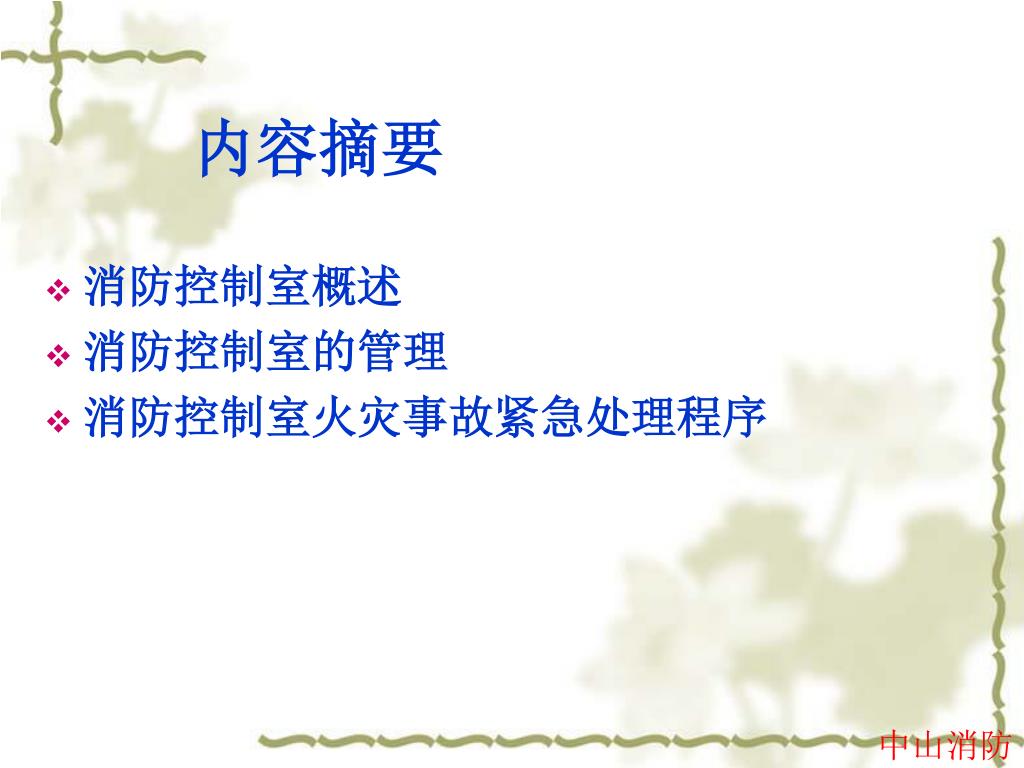

内容摘要 • 消防控制室概述 • 消防控制室的管理 • 消防控制室火灾事故紧急处理程序中山消防

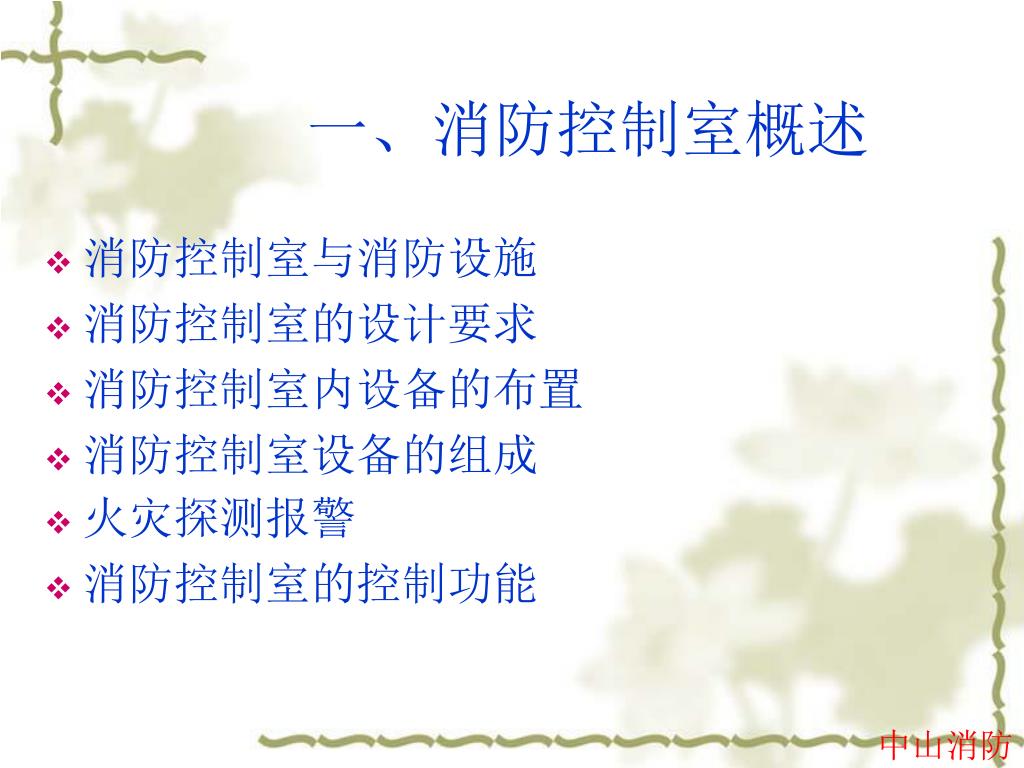

一、消防控制室概述 • 消防控制室与消防设施 • 消防控制室的设计要求 • 消防控制室内设备的布置 • 消防控制室设备的组成 • 火灾探测报警 • 消防控制室的控制功能中山消防

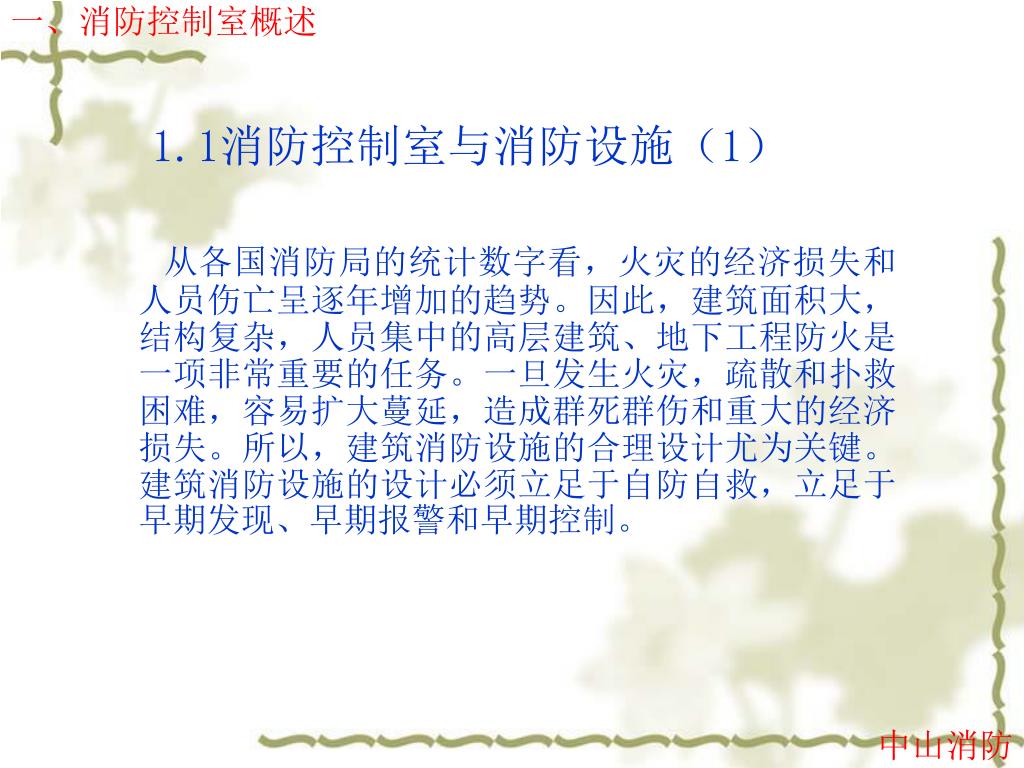

一、消防控制室概述 1.1消防控制室与消防设施（1）从各国消防局的统计数字看，火灾的经济损失和人员伤亡呈逐年增加的趋势。因此，建筑面积大，结构复杂，人员集中的高层建筑、地下工程防火是一项非常重要的任务。一旦发生火灾，疏散和扑救困难，容易扩大蔓延，造成群死群伤和重大的经济损失。所以，建筑消防设施的合理设计尤为关键。建筑消防设施的设计必须立足于自防自救，立足于早期发现、早期报警和早期控制。中山消防

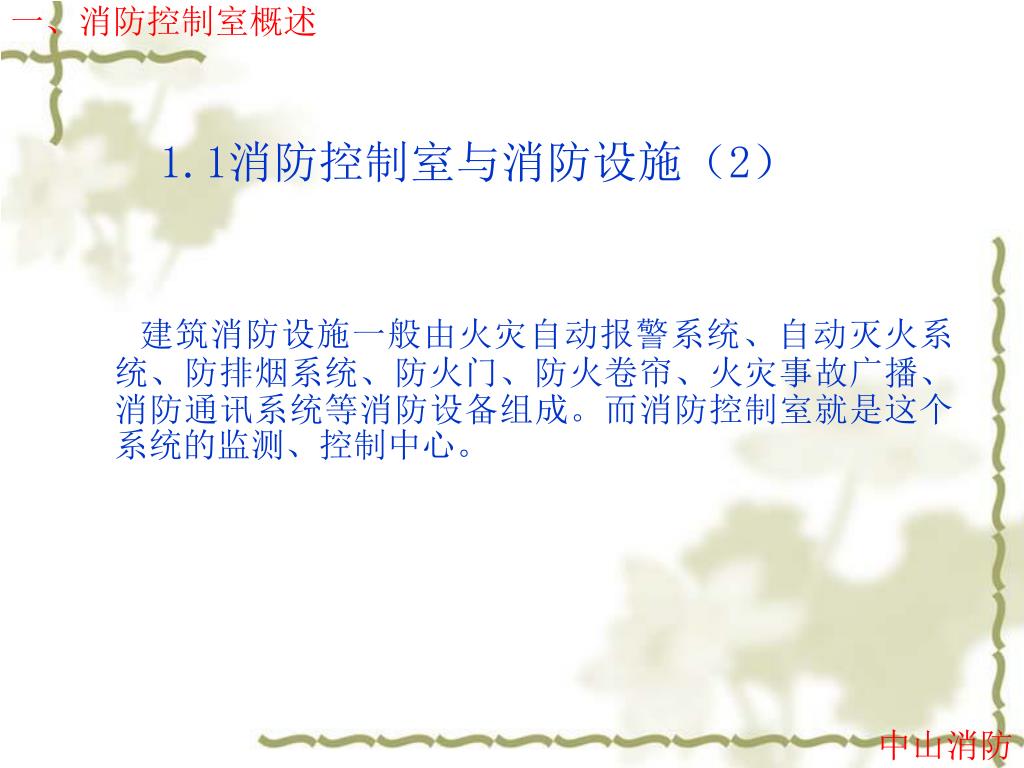

一、消防控制室概述 1.1消防控制室与消防设施（2）建筑消防设施一般由火灾自动报警系统、自动灭火系统、防排烟系统、防火门、防火卷帘、火灾事故广播、消防通讯系统等消防设备组成。而消防控制室就是这个系统的监测、控制中心。中山消防

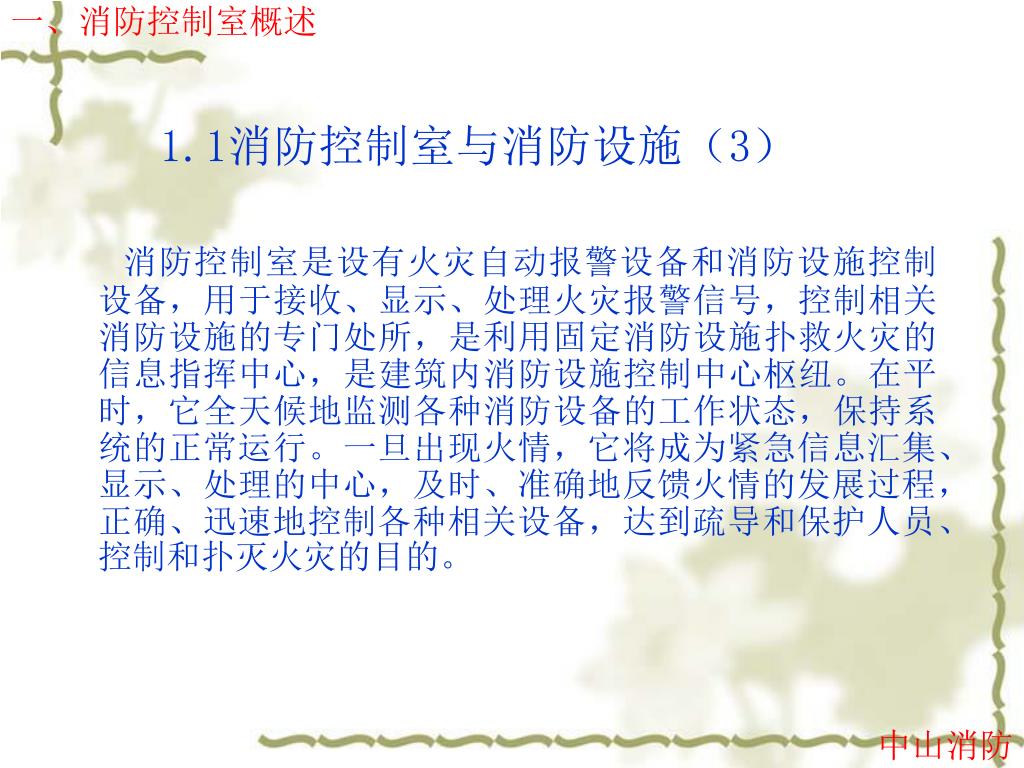

一、消防控制室概述 1.1消防控制室与消防设施（3）消防控制室是设有火灾自动报警设备和消防设施控制设备，用于接收、显示、处理火灾报警信号，控制相关消防设施的专门处所，是利用固定消防设施扑救火灾的信息指挥中心，是建筑内消防设施控制中心枢纽。在平时，它全天候地监测各种消防设备的工作状态，保持系统的正常运行。一旦出现火情，它将成为紧急信息汇集、显示、处理的中心，及时、准确地反馈火情的发展过程，正确、迅速地控制各种相关设备，达到疏导和保护人员、控制和扑灭火灾的目的。中山消防

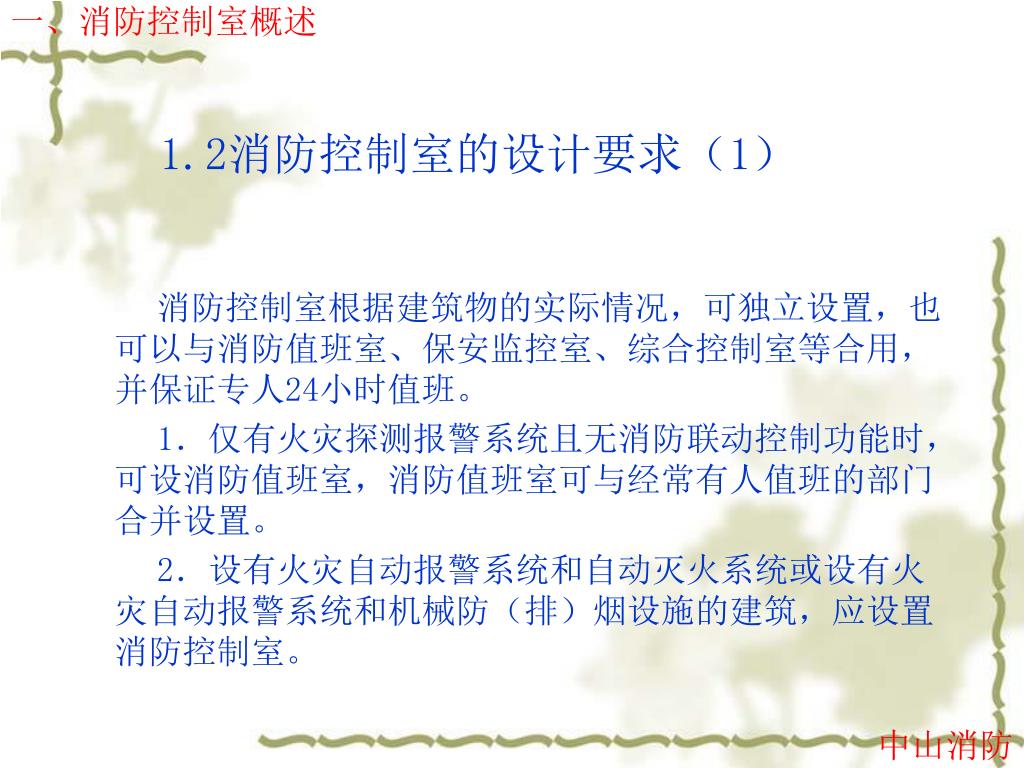

一、消防控制室概述 1.2消防控制室的设计要求（1）消防控制室根据建筑物的实际情况，可独立设置，也可以与消防值班室、保安监控室、综合控制室等合用，并保证专人24小时值班。 1．仅有火灾探测报警系统且无消防联动控制功能时，可设消防值班室，消防值班室可与经常有人值班的部门合并设置。 2．设有火灾自动报警系统和自动灭火系统或设有火灾自动报警系统和机械防（排）烟设施的建筑，应设置消防控制室。中山消防

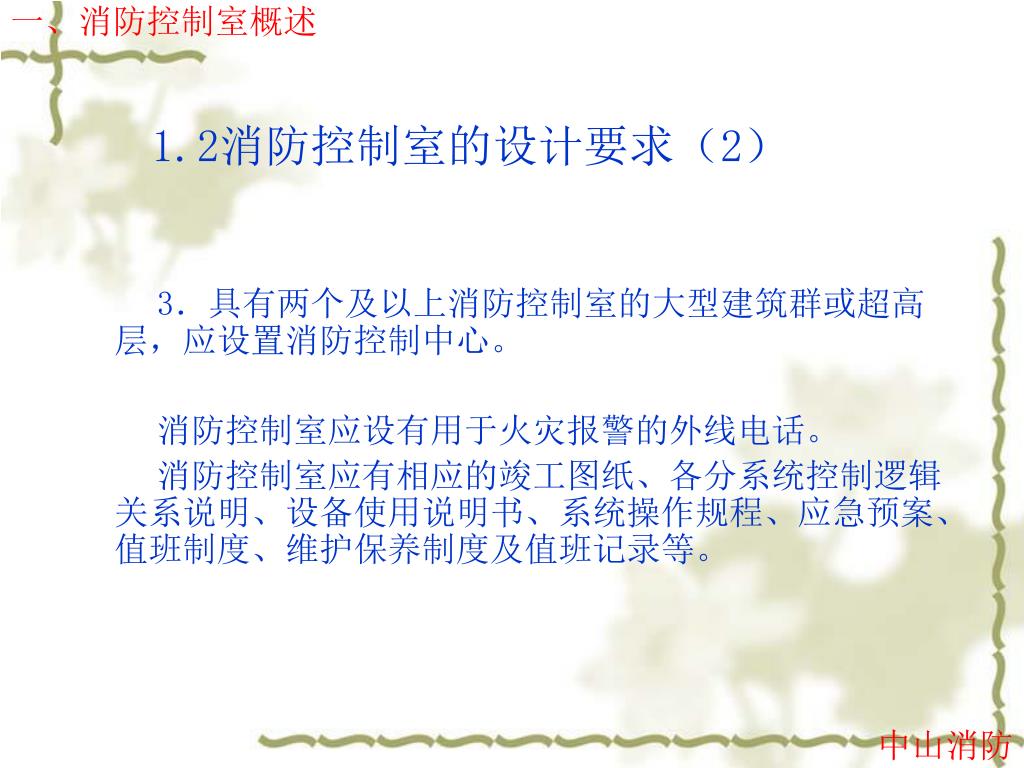

一、消防控制室概述 1.2消防控制室的设计要求（2） 3．具有两个及以上消防控制室的大型建筑群或超高层，应设置消防控制中心。消防控制室应设有用于火灾报警的外线电话。消防控制室应有相应的竣工图纸、各分系统控制逻辑关系说明、设备使用说明书、系统操作规程、应急预案、值班制度、维护保养制度及值班记录等。中山消防

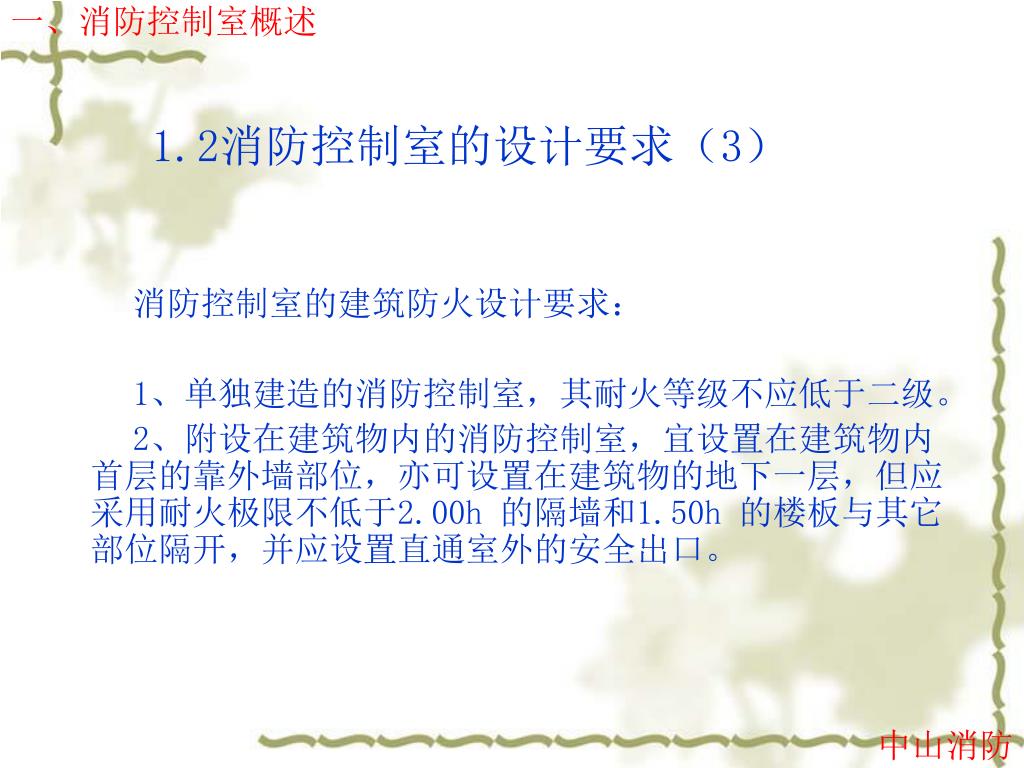

一、消防控制室概述 1.2消防控制室的设计要求（3）消防控制室的建筑防火设计要求： 1、单独建造的消防控制室，其耐火等级不应低于二级。 2、附设在建筑物内的消防控制室，宜设置在建筑物内首层的靠外墙部位，亦可设置在建筑物的地下一层，但应采用耐火极限不低于2.00h 的隔墙和1.50h 的楼板与其它部位隔开，并应设置直通室外的安全出口。中山消防

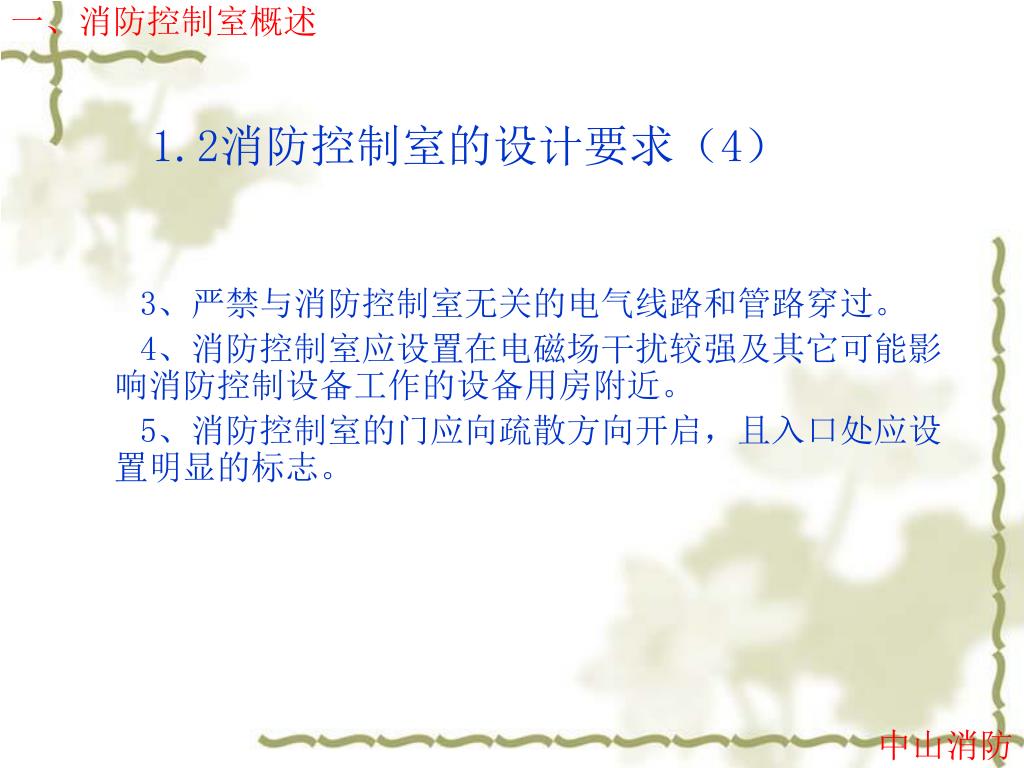

一、消防控制室概述 1.2消防控制室的设计要求（4） 3、严禁与消防控制室无关的电气线路和管路穿过。 4、消防控制室应设置在电磁场干扰较强及其它可能影响消防控制设备工作的设备用房附近。 5、消防控制室的门应向疏散方向开启，且入口处应设置明显的标志。中山消防

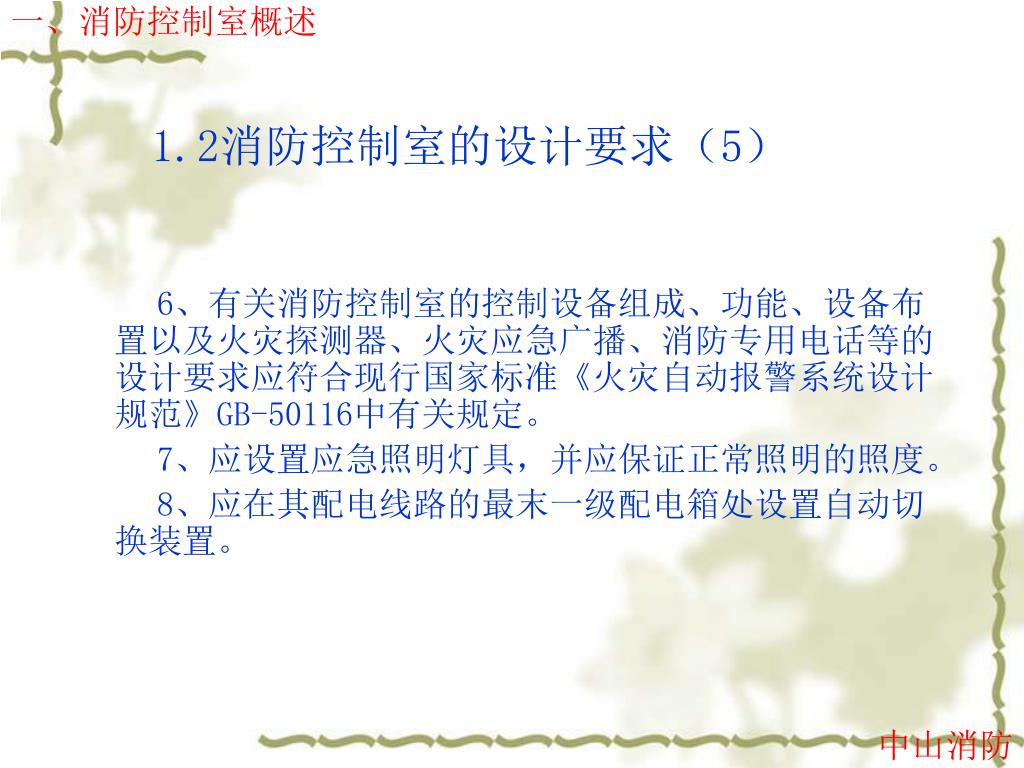

一、消防控制室概述 1.2消防控制室的设计要求（5） 6、有关消防控制室的控制设备组成、功能、设备布置以及火灾探测器、火灾应急广播、消防专用电话等的设计要求应符合现行国家标准《火灾自动报警系统设计规范》GB-50116中有关规定。 7、应设置应急照明灯具，并应保证正常照明的照度。 8、应在其配电线路的最末一级配电箱处设置自动切换装置。中山消防

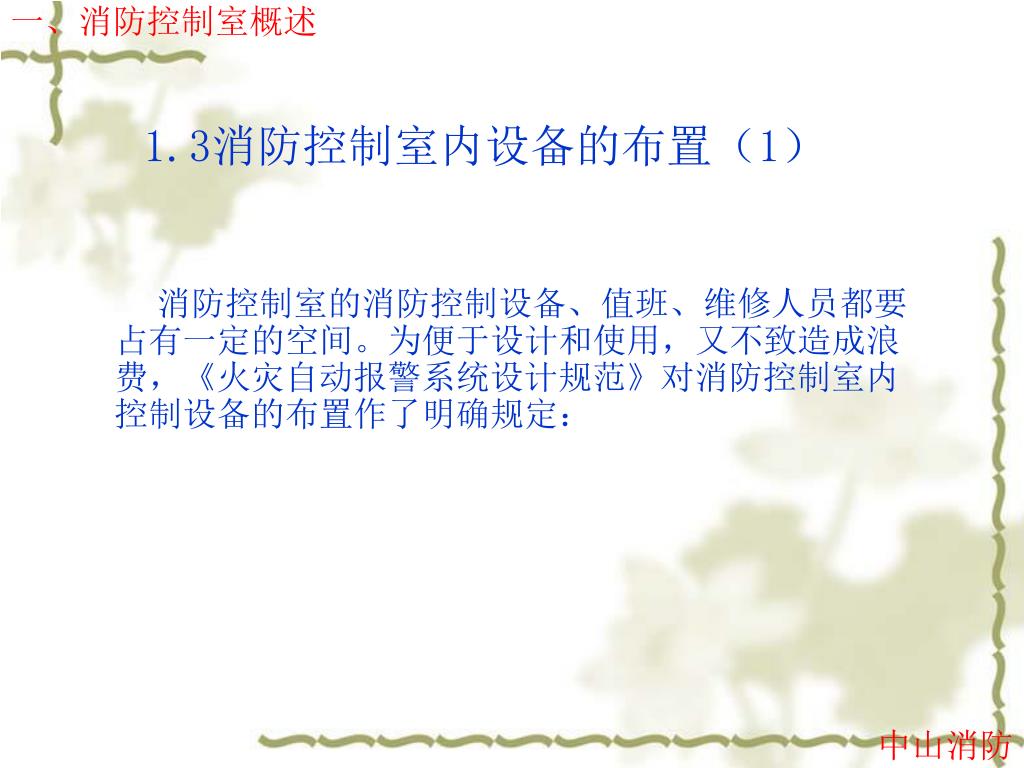

一、消防控制室概述 1.3消防控制室内设备的布置（1）消防控制室的消防控制设备、值班、维修人员都要占有一定的空间。为便于设计和使用，又不致造成浪费，《火灾自动报警系统设计规范》对消防控制室内控制设备的布置作了明确规定：中山消防

一、消防控制室概述 1.3消防控制室内设备的布置（2） 1．盘前操作距离：单列布置时不应小于1.5米，双列布置时不应小于2米。 2．在值班人员经常工作的一面，控制盘至墙的距离不应小于3米。中山消防

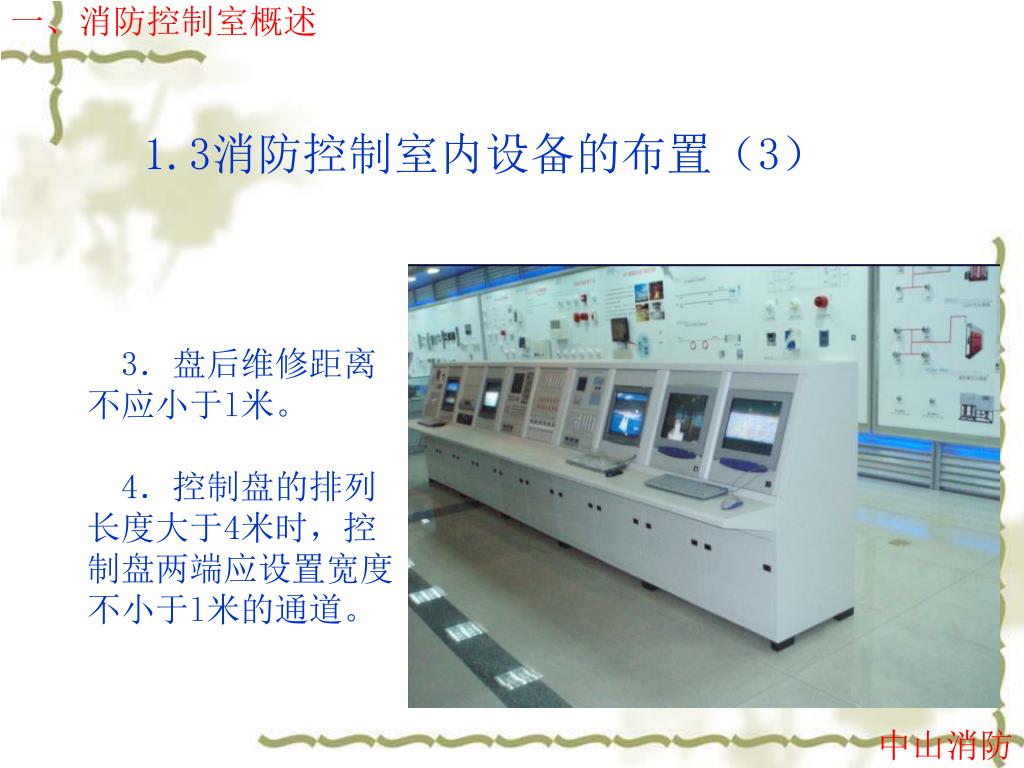

一、消防控制室概述 1.3消防控制室内设备的布置（3） 3．盘后维修距离不应小于l米。 4．控制盘的排列长度大于4米时，控制盘两端应设置宽度不小于l米的通道。中山消防

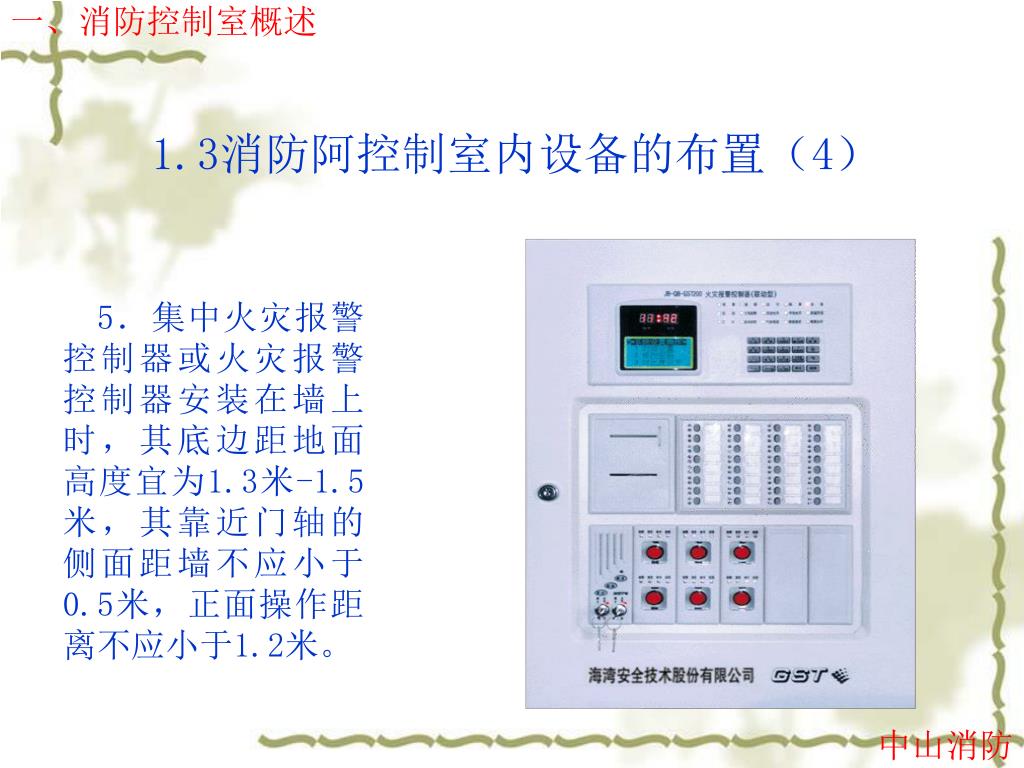

一、消防控制室概述 1.3消防阿控制室内设备的布置（4） 5．集中火灾报警控制器或火灾报警控制器安装在墙上时，其底边距地面高度宜为1.3米-1.5米，其靠近门轴的侧面距墙不应小于0.5米，正面操作距离不应小于1.2米。中山消防

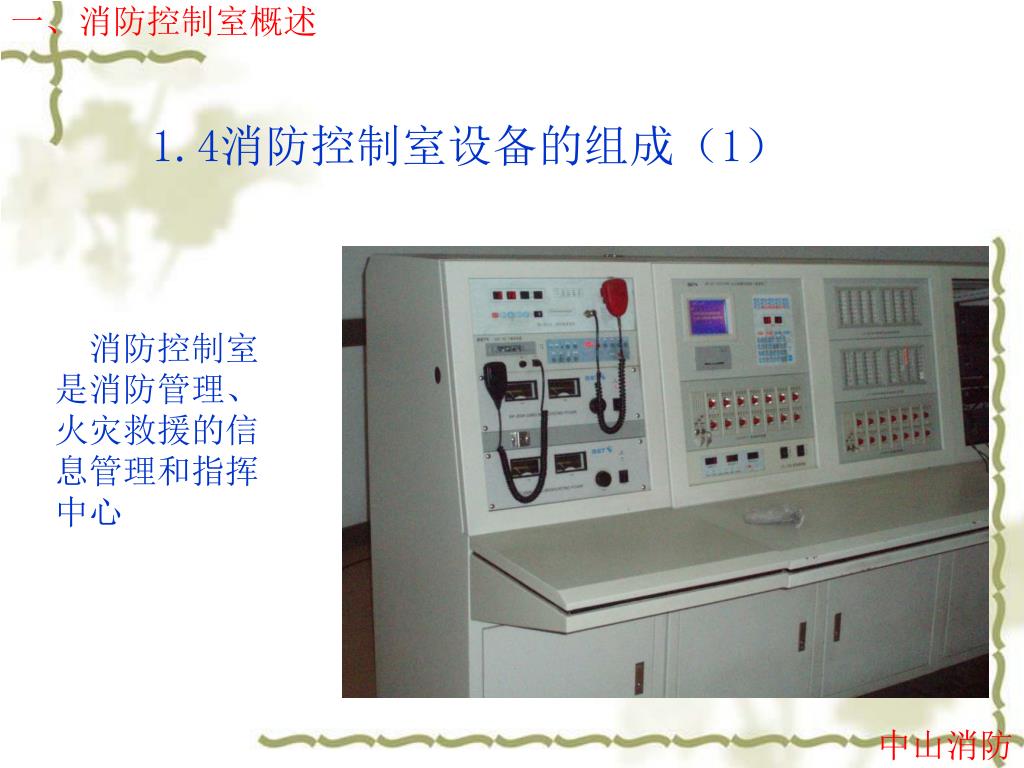

一、消防控制室概述 1.4消防控制室设备的组成（1）消防控制室是消防管理、火灾救援的信息管理和指挥中心中山消防

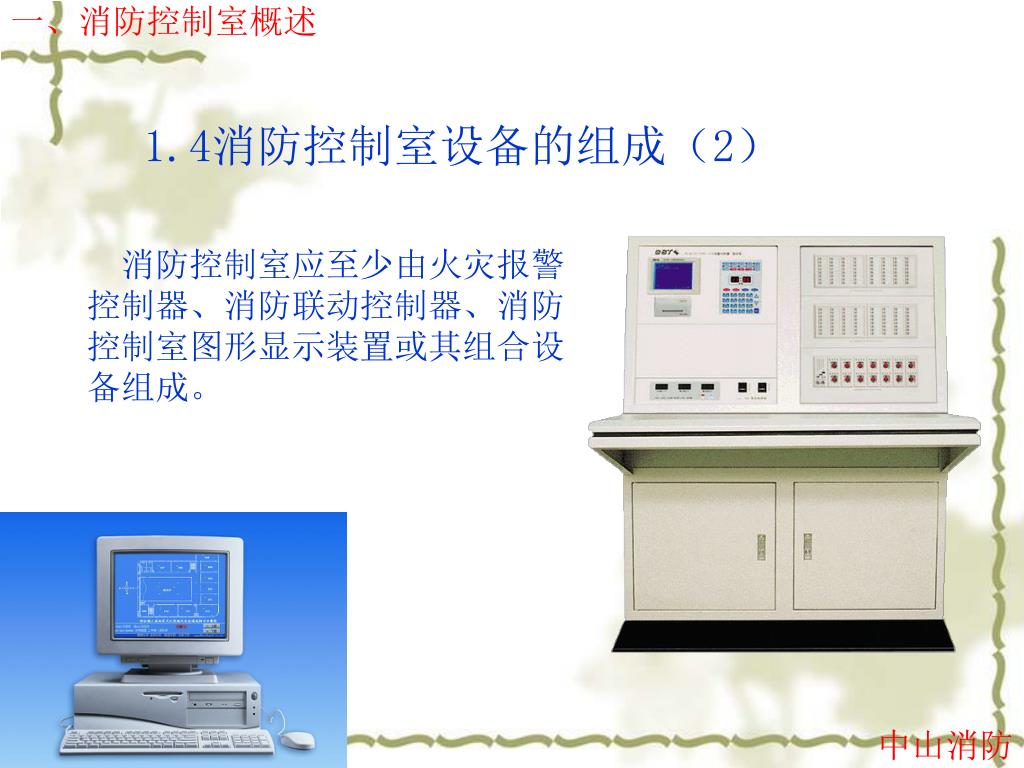

一、消防控制室概述 1.4消防控制室设备的组成（2）消防控制室应至少由火灾报警控制器、消防联动控制器、消防控制室图形显示装置或其组合设备组成。中山消防

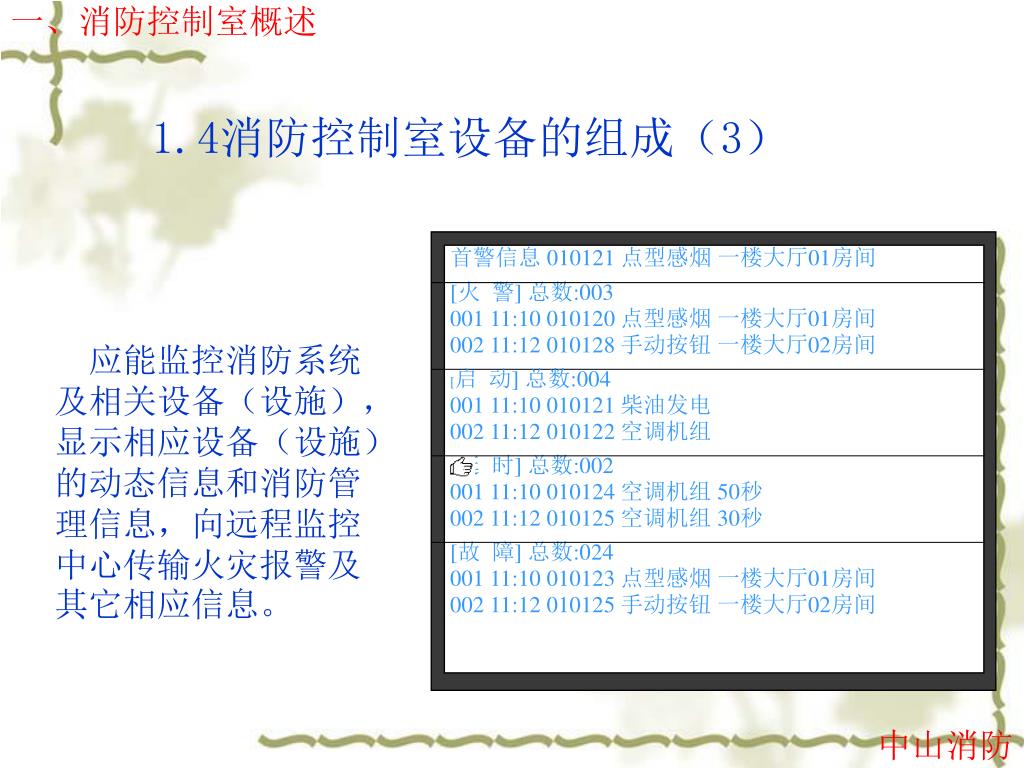

一、消防控制室概述 共3次首警信息 010121 点型感烟一楼大厅01房间 [火警] 总数:003 001 11:10 010120 点型感烟一楼大厅01房间 002 11:12 010128 手动按钮一楼大厅02房间共2次 [启动] 总数:004 001 11:10 010121 柴油发电 002 11:12 010122 空调机组 [延时] 总数:002 001 11:10 010124 空调机组 50秒 002 11:12 010125 空调机组 30秒 [故障] 总数:024 001 11:10 010123 点型感烟一楼大厅01房间 002 11:12 010125 手动按钮一楼大厅02房间 1.4消防控制室设备的组成（3）应能监控消防系统及相关设备（设施），显示相应设备（设施）的动态信息和消防管理信息，向远程监控中心传输火灾报警及其它相应信息。中山消防

一、消防控制室概述 1.4消防控制室设备的组成（4）消防系统及其相关设备（设施）应包括火灾探测报警、消防联动控制、消火栓、自动灭火、防烟排烟、通风空调、防火门及防火卷帘、消防应急照明和疏散指示、消防应急广播、消防设备电源、消防电话、电梯、可燃气体探测报警、电气火灾监控等全部或部分系统或设备（设施）。中山消防

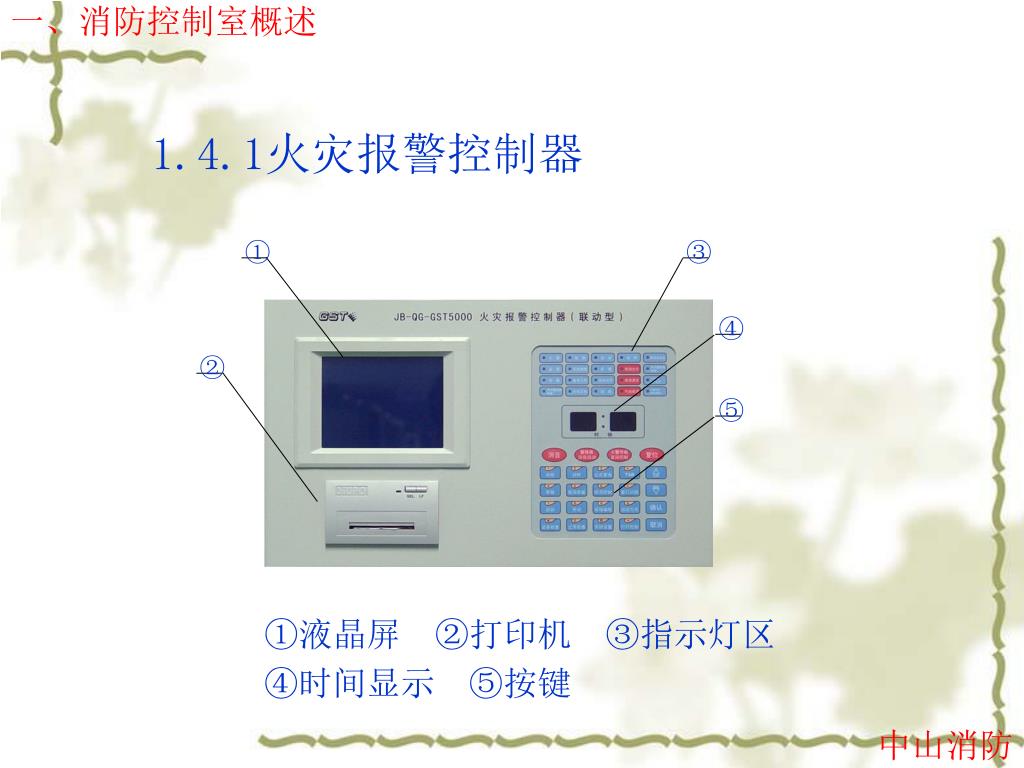

一、消防控制室概述 ① ③ ④ ② ⑤ 1.4.1火灾报警控制器 ①液晶屏 ②打印机 ③指示灯区 ④时间显示 ⑤按键中山消防

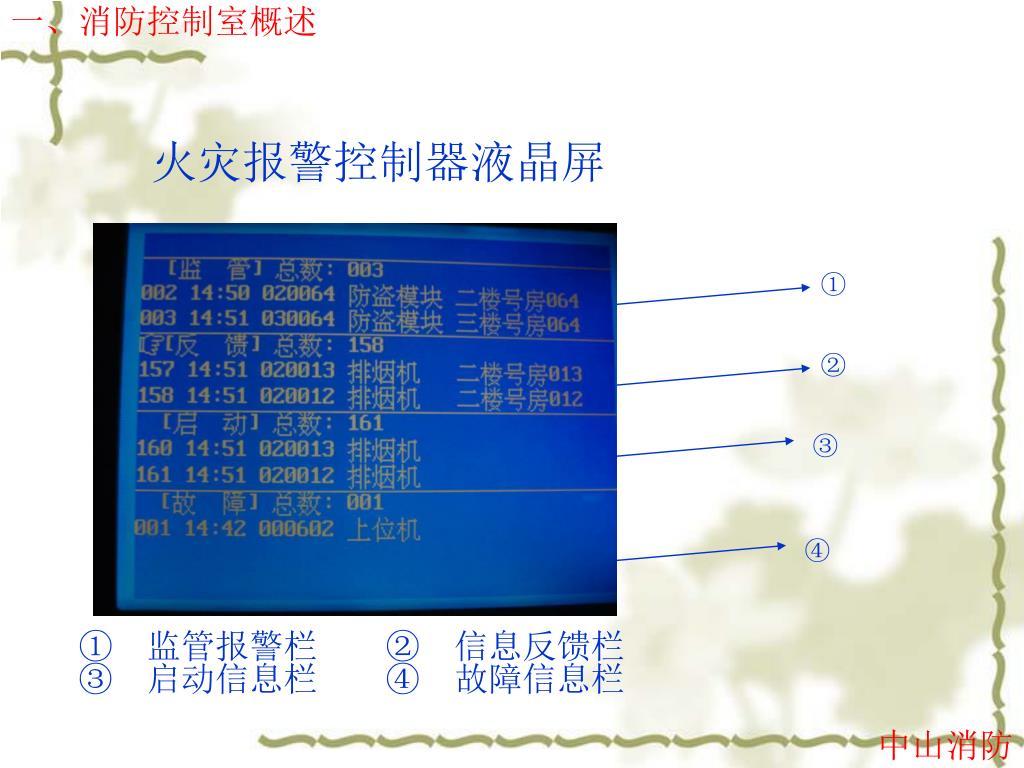

一、消防控制室概述 火灾报警控制器液晶屏 ① ② ③ ④ ① 监管报警栏 ② 信息反馈栏 ③ 启动信息栏 ④ 故障信息栏中山消防

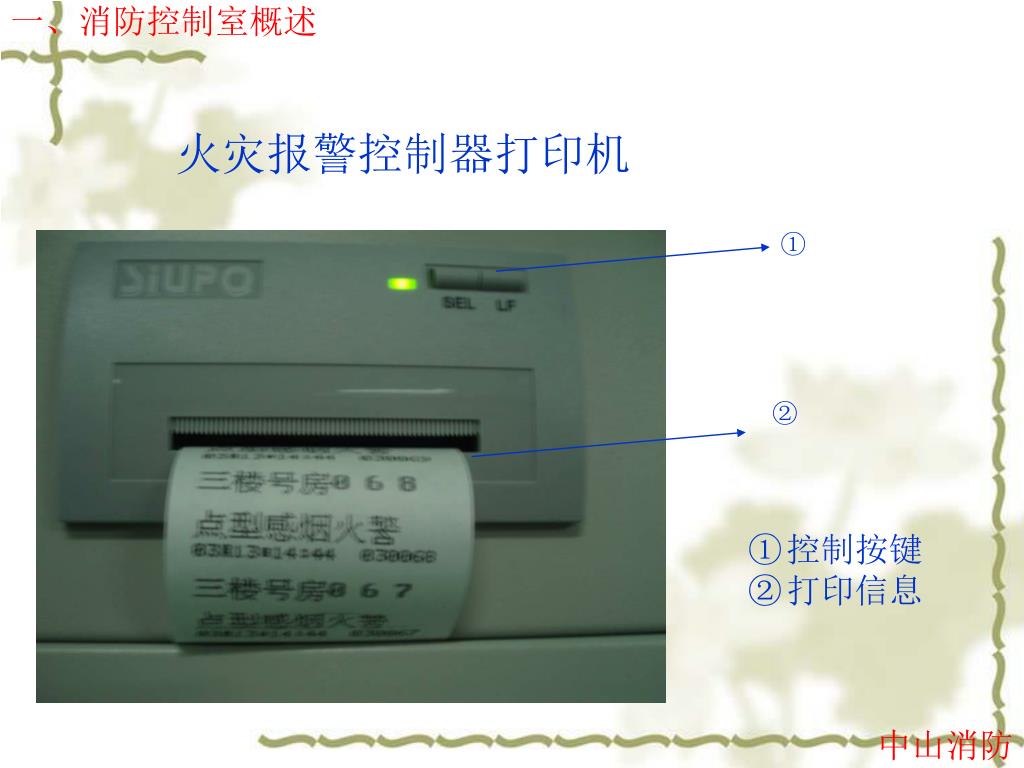

一、消防控制室概述 火灾报警控制器打印机 ① ② • 控制按键 • 打印信息中山消防

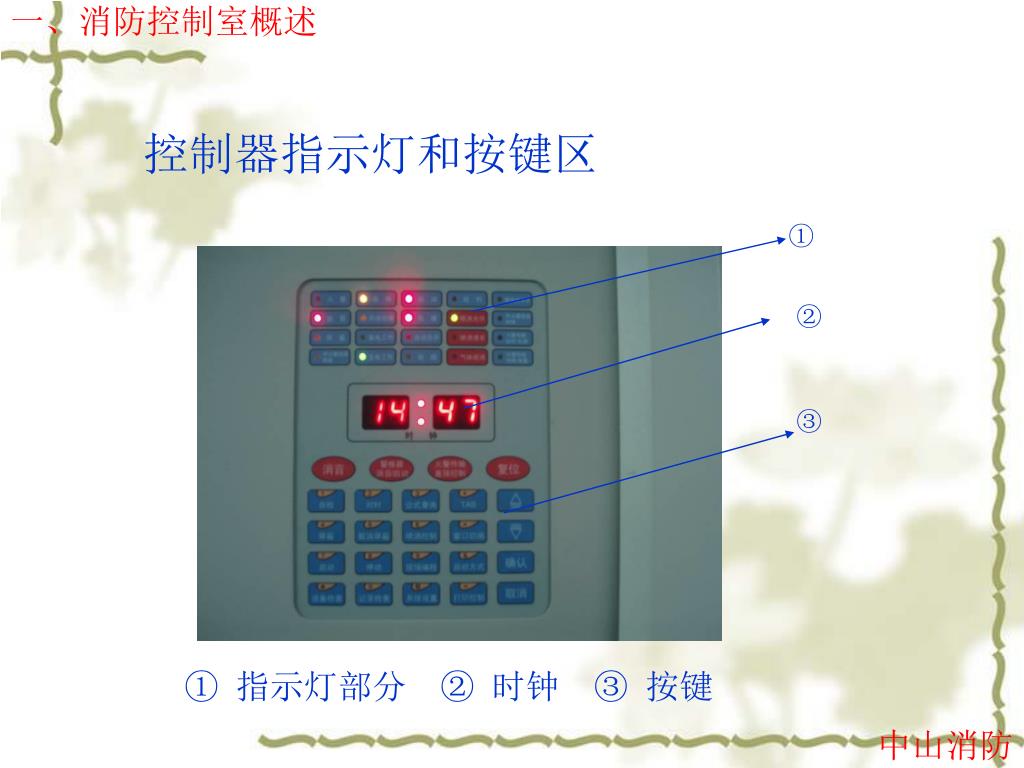

一、消防控制室概述 控制器指示灯和按键区 ① ② ③ ① 指示灯部分 ② 时钟 ③ 按键中山消防

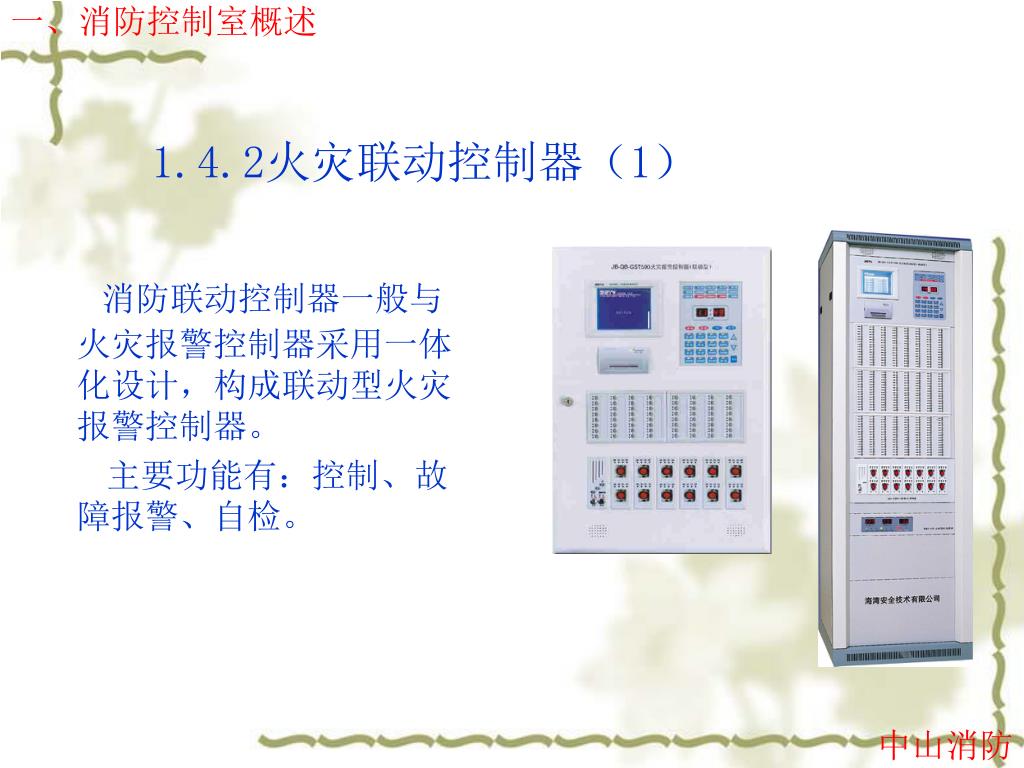

一、消防控制室概述 1.4.2火灾联动控制器（1）消防联动控制器一般与火灾报警控制器采用一体化设计，构成联动型火灾报警控制器。主要功能有：控制、故障报警、自检。中山消防

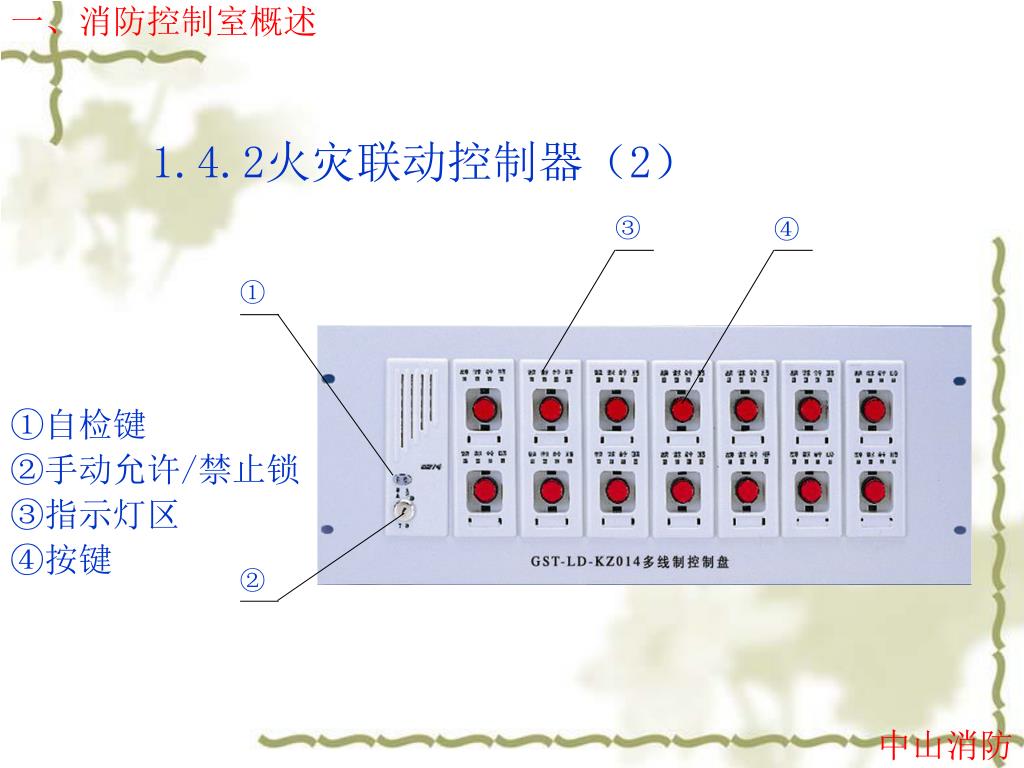

一、消防控制室概述 ③ ④ ① ② 1.4.2火灾联动控制器（2） ①自检键 ②手动允许/禁止锁 ③指示灯区 ④按键中山消防

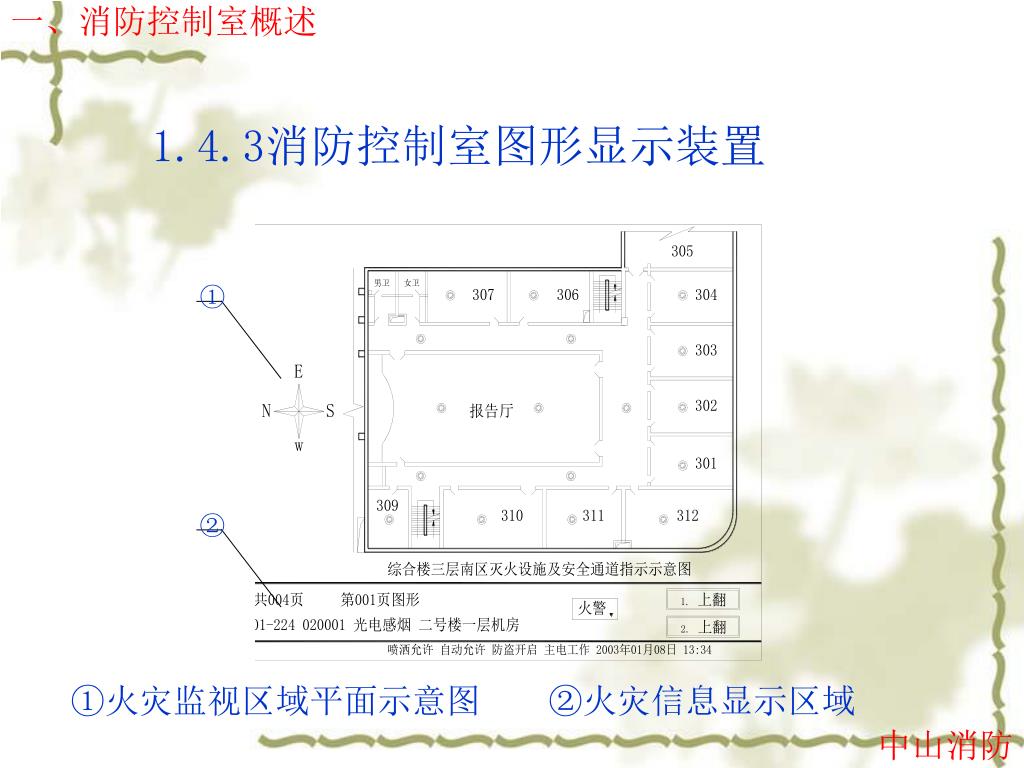

一、消防控制室概述 ① ② 1.4.3消防控制室图形显示装置 ①火灾监视区域平面示意图 ②火灾信息显示区域中山消防

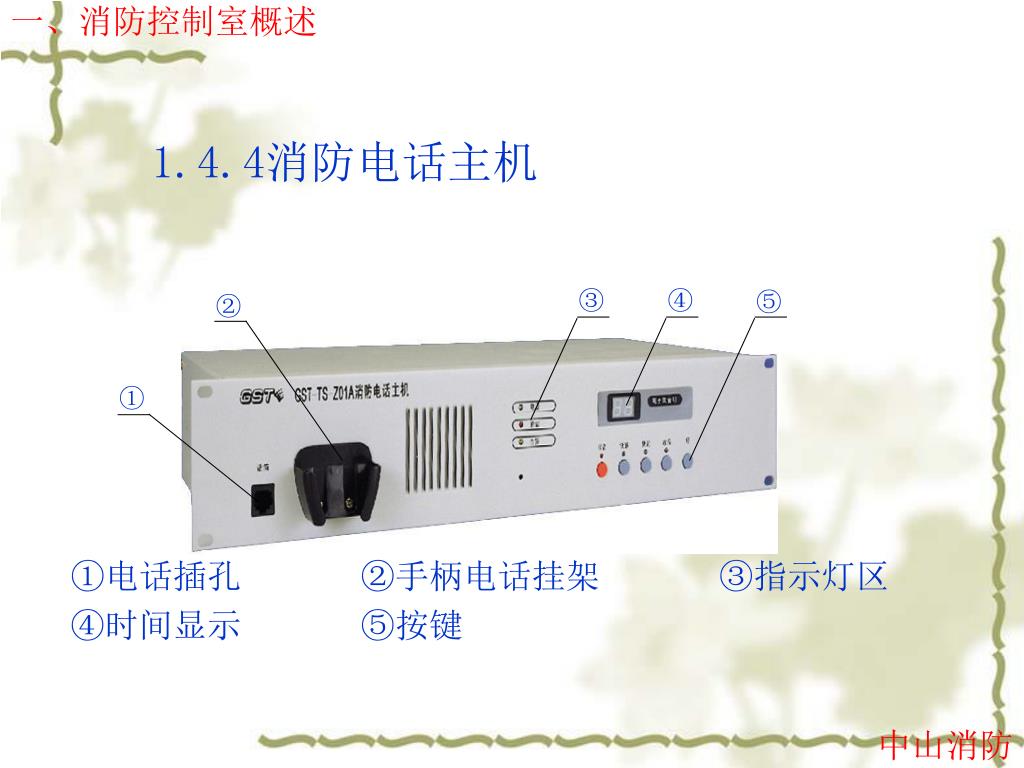

一、消防控制室概述 ③ ④ ⑤ ② ① 1.4.4消防电话主机 ①电话插孔 ②手柄电话挂架 ③指示灯区 ④时间显示 ⑤按键中山消防

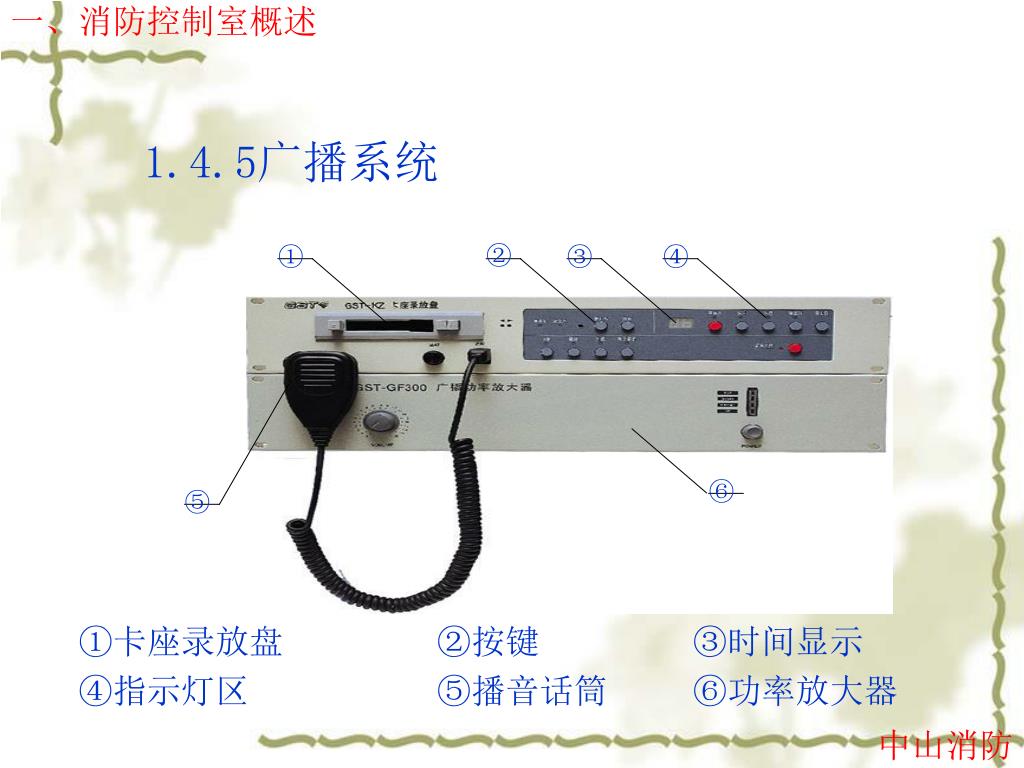

一、消防控制室概述 ① ② ③ ④ ⑥① ⑤ 1.4.5广播系统 ①卡座录放盘 ②按键 ③时间显示 ④指示灯区 ⑤播音话筒 ⑥功率放大器中山消防

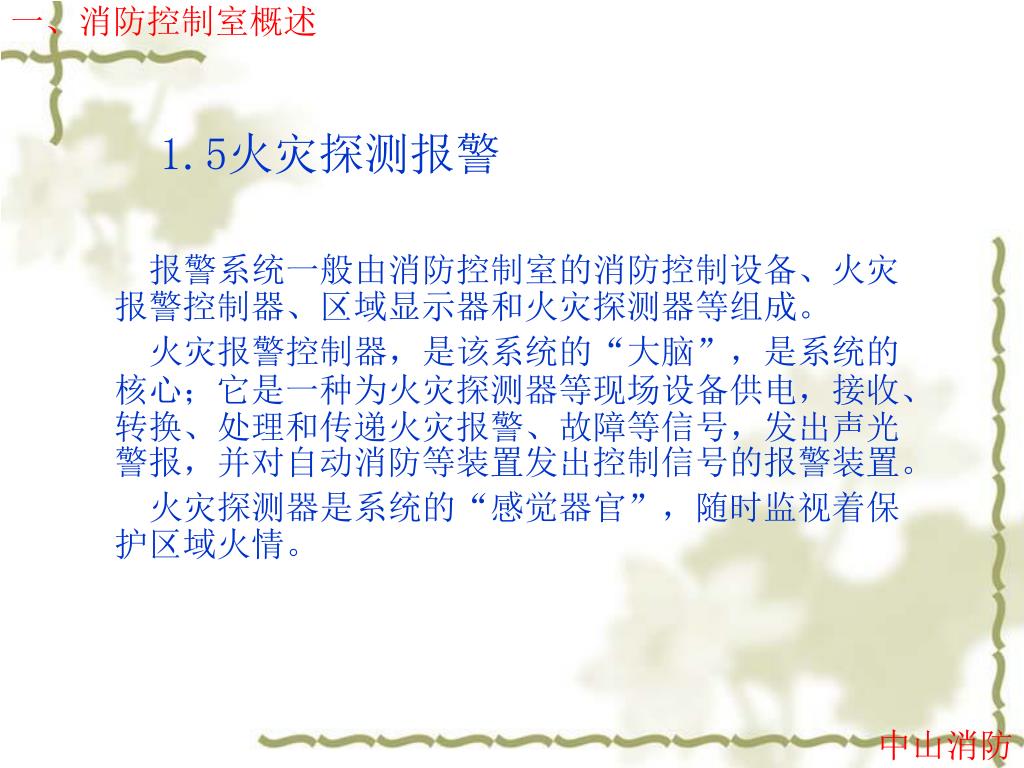

一、消防控制室概述 1.5火灾探测报警报警系统一般由消防控制室的消防控制设备、火灾报警控制器、区域显示器和火灾探测器等组成。火灾报警控制器，是该系统的“大脑”，是系统的核心；它是一种为火灾探测器等现场设备供电，接收、转换、处理和传递火灾报警、故障等信号，发出声光警报，并对自动消防等装置发出控制信号的报警装置。火灾探测器是系统的“感觉器官”，随时监视着保护区域火情。中山消防

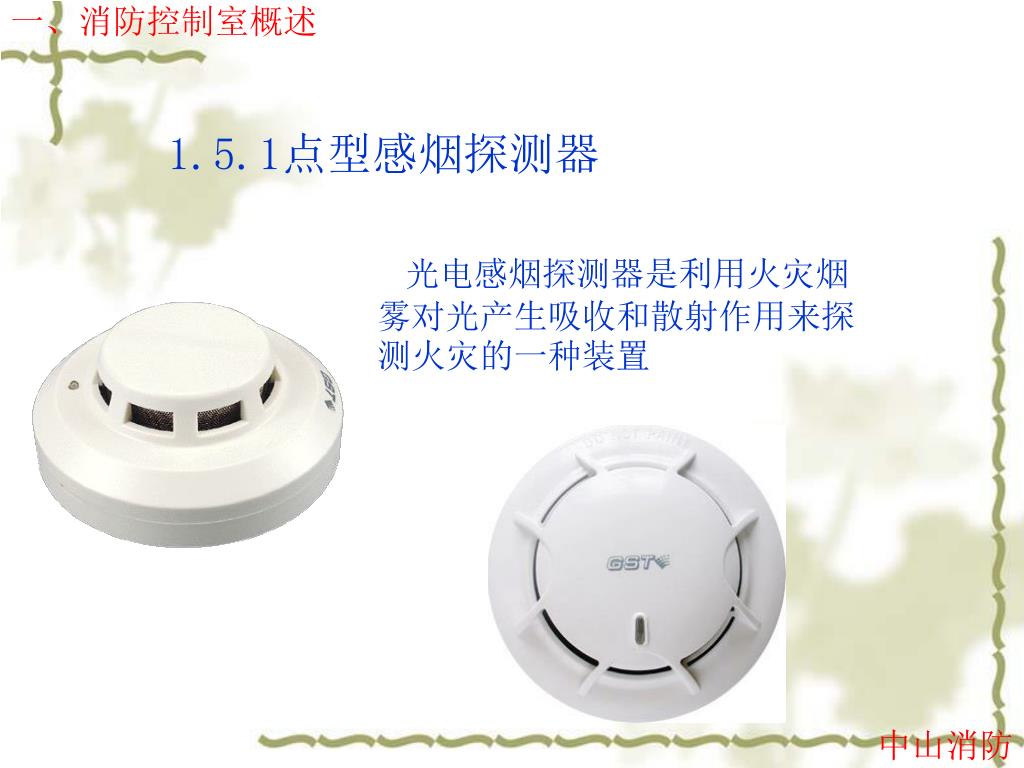

一、消防控制室概述 1.5.1点型感烟探测器光电感烟探测器是利用火灾烟雾对光产生吸收和散射作用来探测火灾的一种装置中山消防

一、消防控制室概述 1.5.2线型感烟探测器由于红外线光束传播具有直线性，其保护范围为一个具有一定水平展开角和垂直展开角的空间，适用于对红外线光束无遮挡空间的大型仓库、厂房等场所中山消防

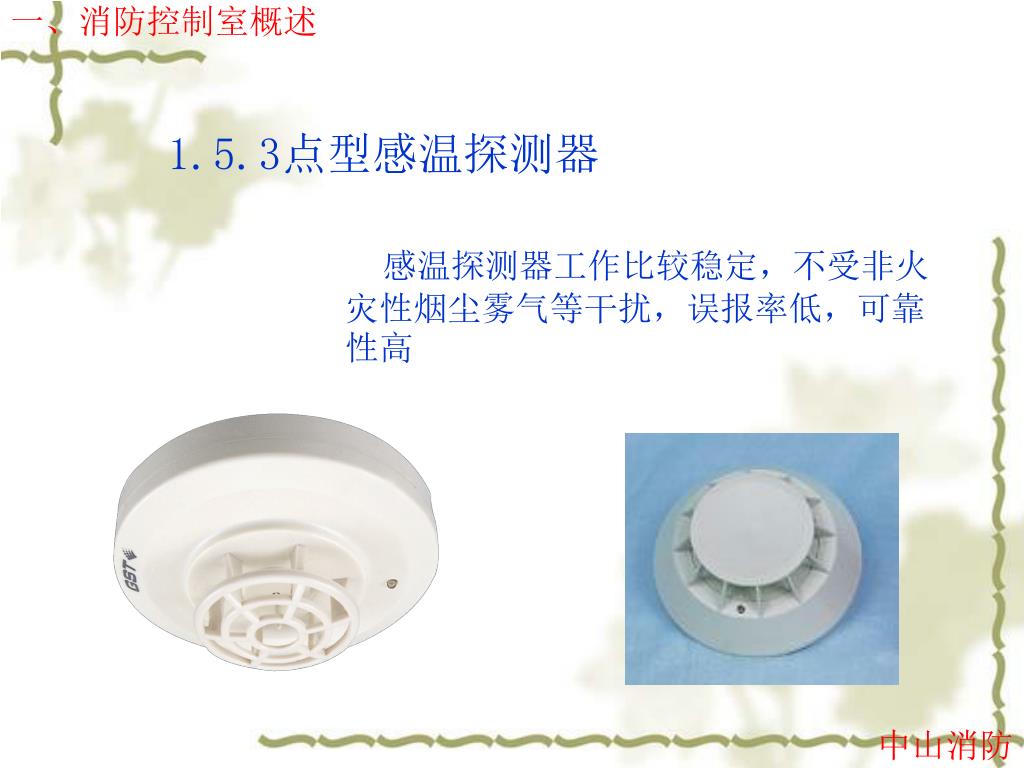

一、消防控制室概述 1.5.3点型感温探测器感温探测器工作比较稳定，不受非火灾性烟尘雾气等干扰，误报率低，可靠性高中山消防

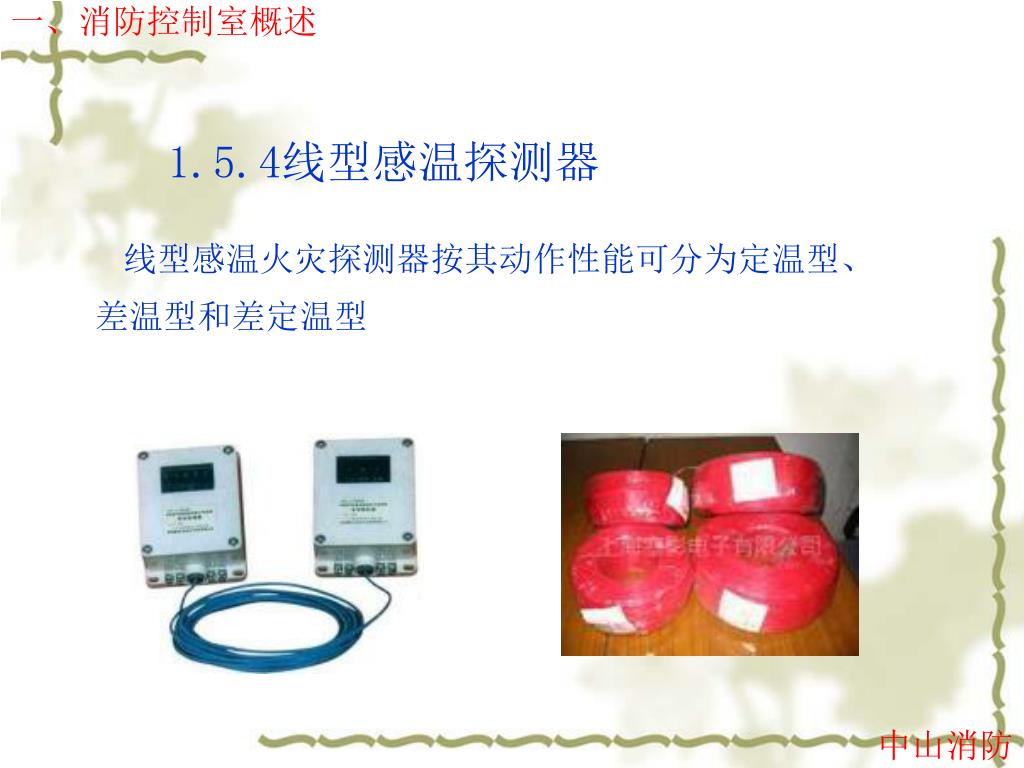

一、消防控制室概述 1.5.4线型感温探测器线型感温火灾探测器按其动作性能可分为定温型、差温型和差定温型中山消防

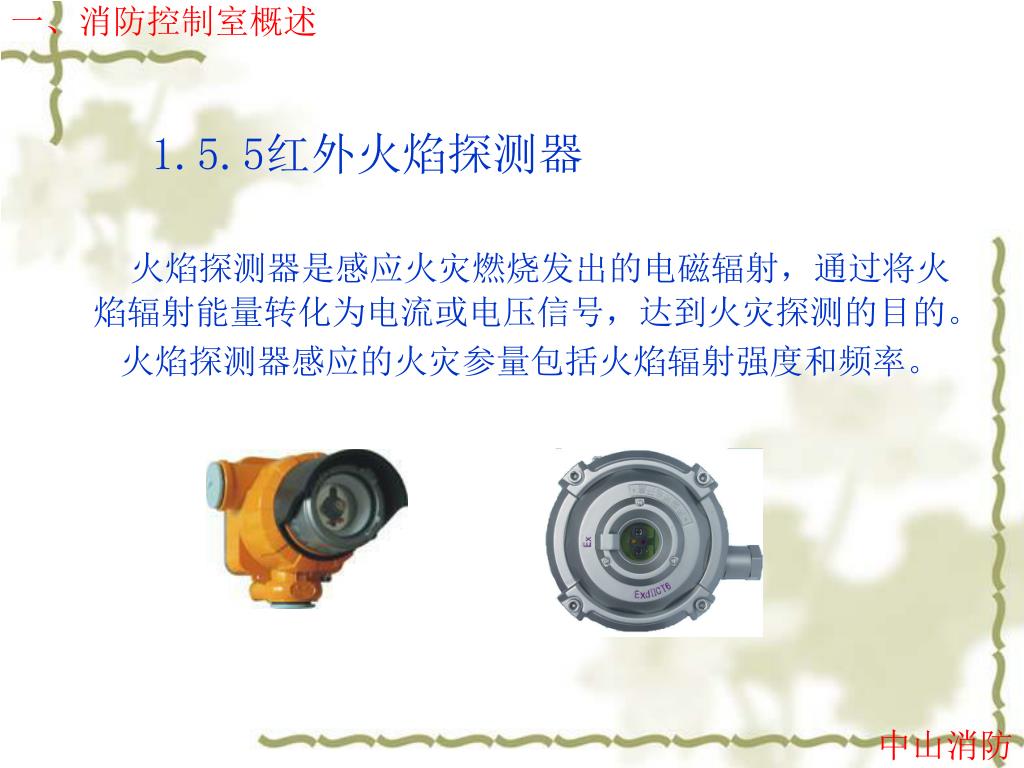

一、消防控制室概述 1.5.5红外火焰探测器火焰探测器是感应火灾燃烧发出的电磁辐射，通过将火焰辐射能量转化为电流或电压信号，达到火灾探测的目的。火焰探测器感应的火灾参量包括火焰辐射强度和频率。中山消防

一、消防控制室概述 1.5.6紫外火焰探测器中山消防

一、消防控制室概述 1.5.7可燃气体探测器用于家庭、宾馆、公寓等存在可燃气体的场所进行安全监控中山消防

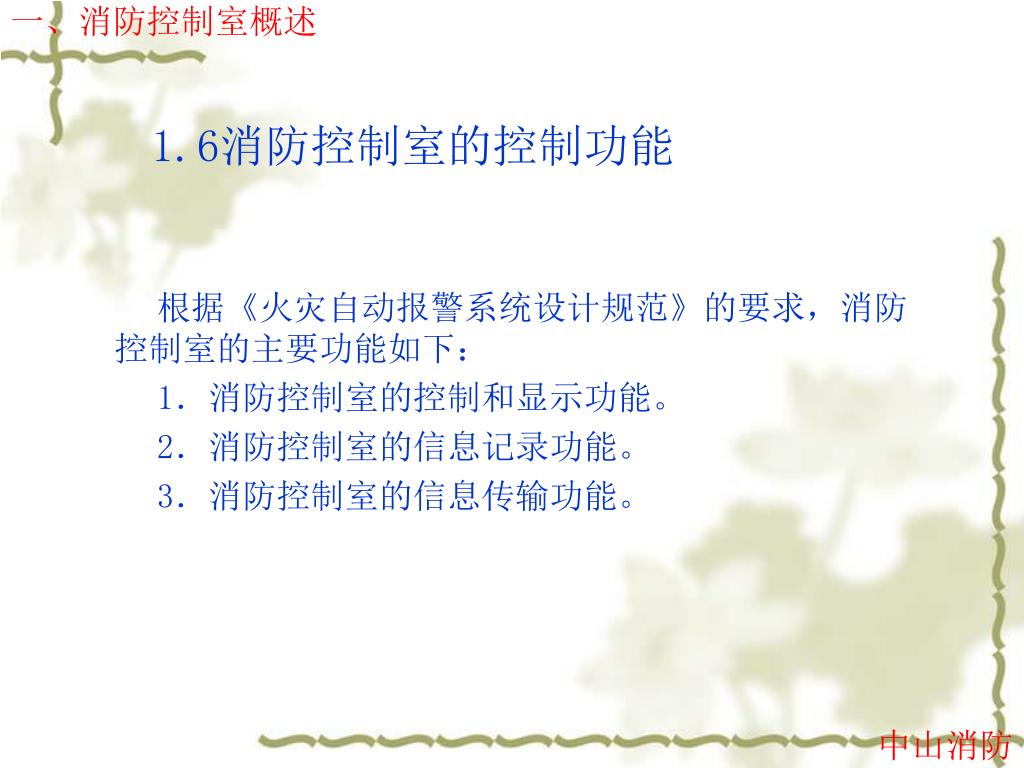

一、消防控制室概述 1.6消防控制室的控制功能根据《火灾自动报警系统设计规范》的要求，消防控制室的主要功能如下： 1．消防控制室的控制和显示功能。 2．消防控制室的信息记录功能。 3．消防控制室的信息传输功能。中山消防

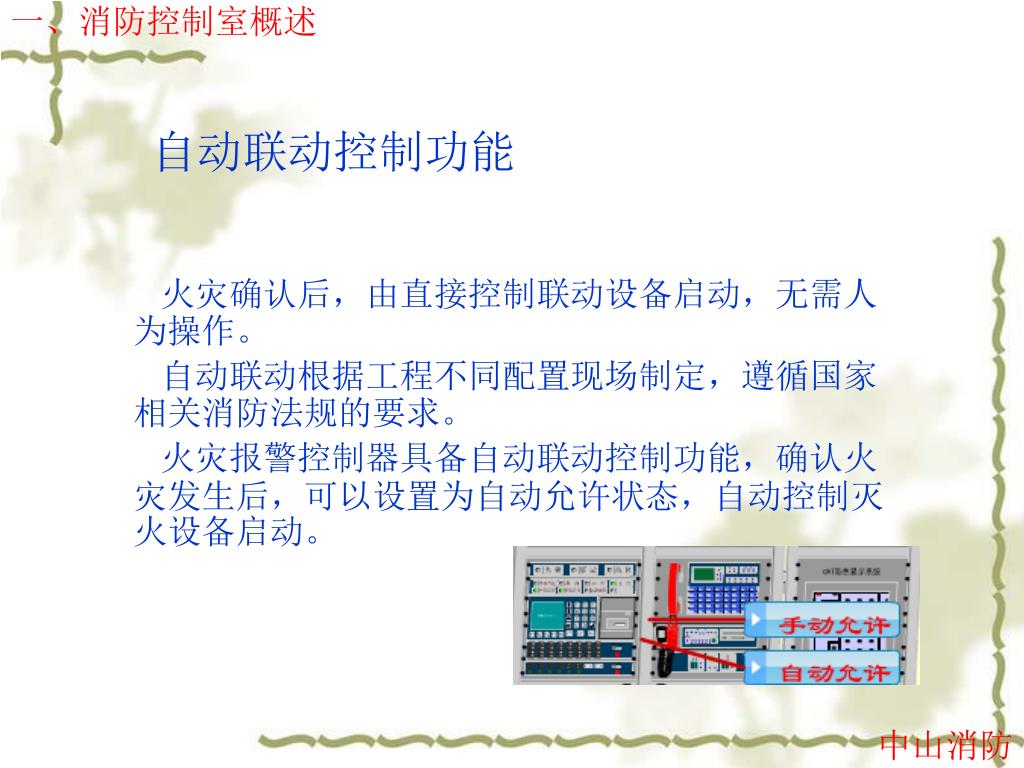

一、消防控制室概述 自动联动控制功能火灾确认后，由直接控制联动设备启动，无需人为操作。自动联动根据工程不同配置现场制定，遵循国家相关消防法规的要求。火灾报警控制器具备自动联动控制功能，确认火灾发生后，可以设置为自动允许状态，自动控制灭火设备启动。中山消防

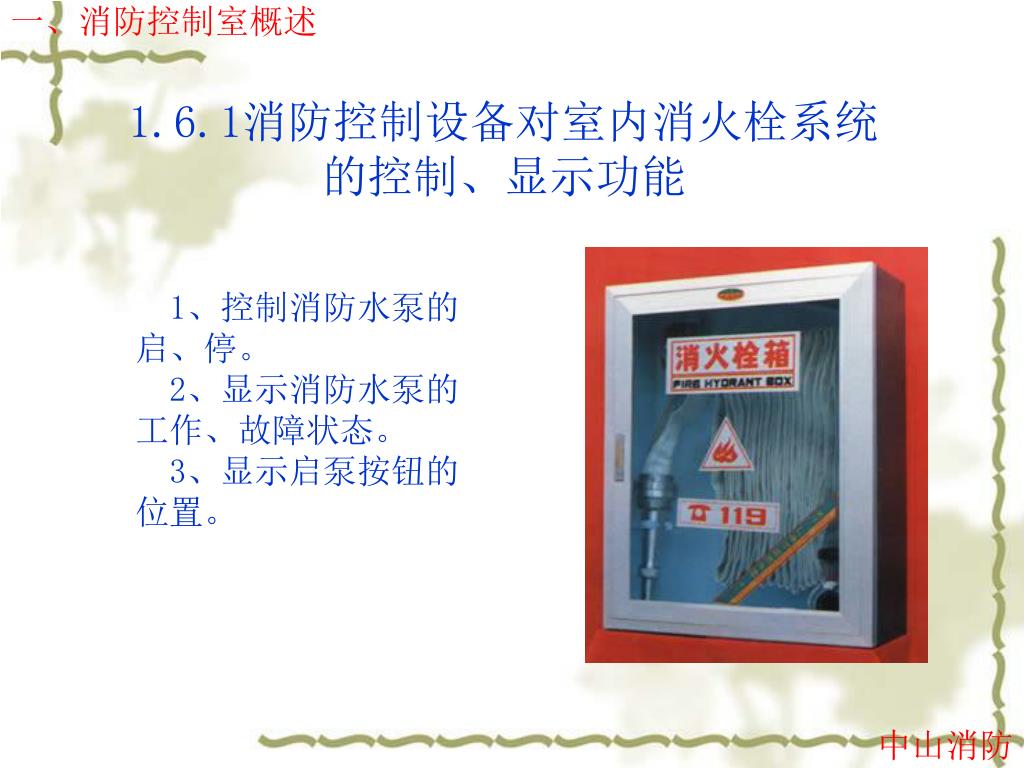

一、消防控制室概述 1.6.1消防控制设备对室内消火栓系统的控制、显示功能 1、控制消防水泵的启、停。 2、显示消防水泵的工作、故障状态。 3、显示启泵按钮的位置。中山消防

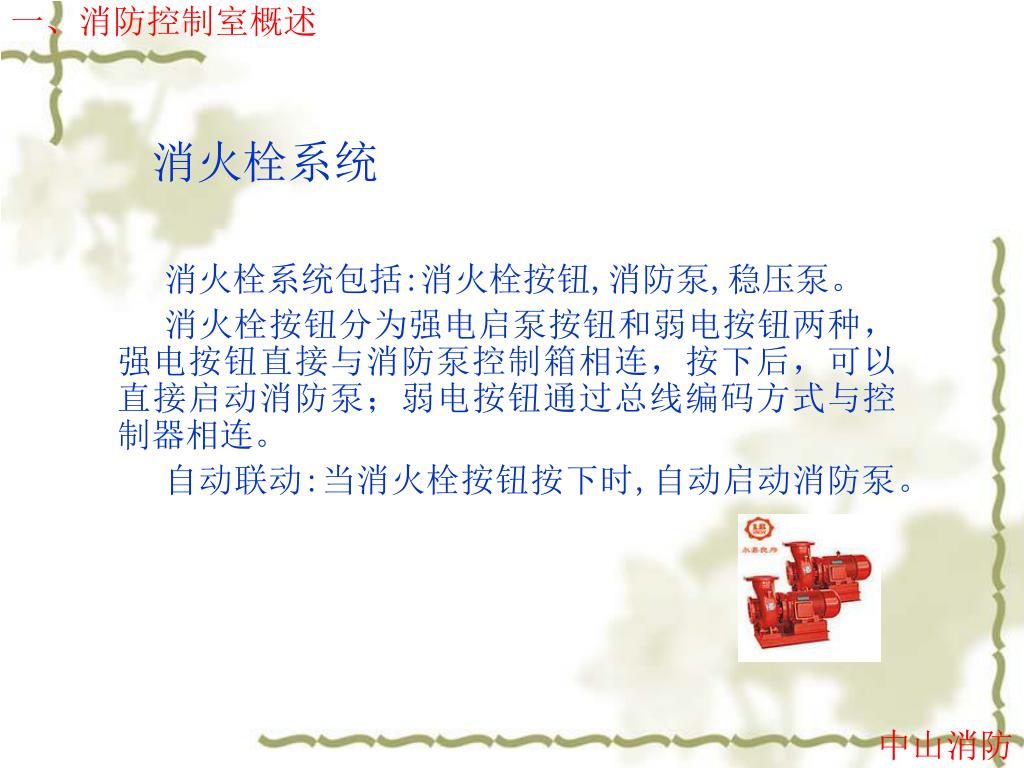

一、消防控制室概述 消火栓系统消火栓系统包括:消火栓按钮,消防泵,稳压泵。消火栓按钮分为强电启泵按钮和弱电按钮两种，强电按钮直接与消防泵控制箱相连，按下后，可以直接启动消防泵；弱电按钮通过总线编码方式与控制器相连。自动联动:当消火栓按钮按下时,自动启动消防泵。中山消防

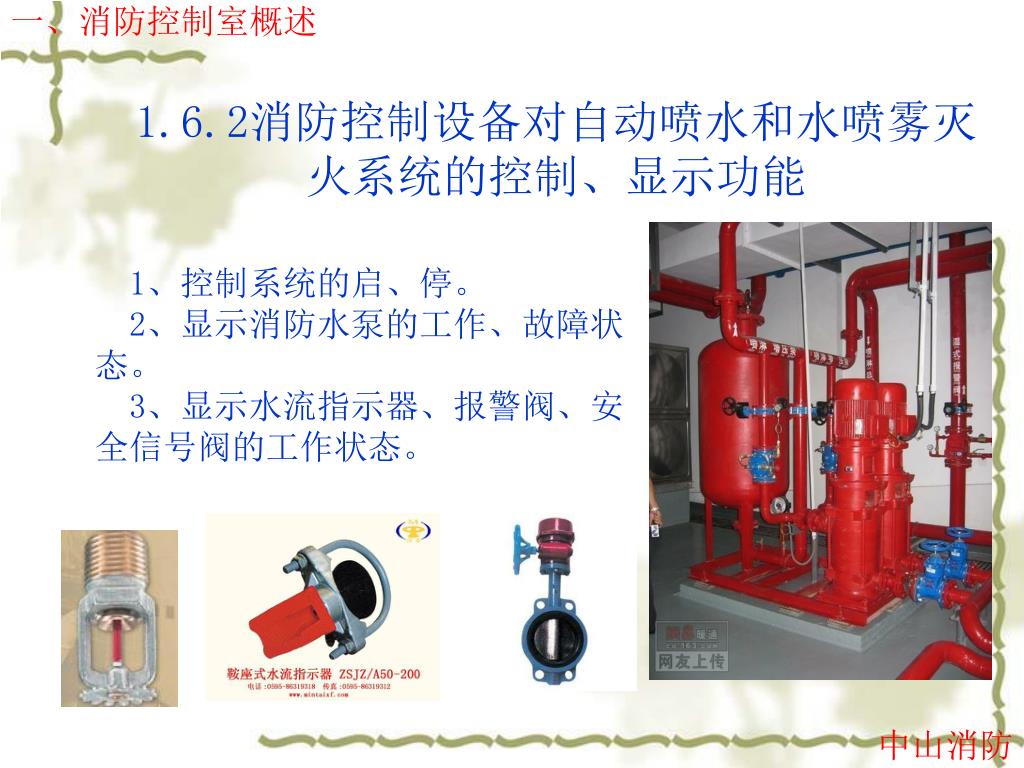

一、消防控制室概述 1.6.2消防控制设备对自动喷水和水喷雾灭火系统的控制、显示功能 1、控制系统的启、停。 2、显示消防水泵的工作、故障状态。 3、显示水流指示器、报警阀、安全信号阀的工作状态。中山消防

一、消防控制室概述 自动喷水灭火系统自动喷水系统分为自动喷水湿式系统，干式系统，预作用系统，雨淋系统和水幕系统。湿式自动喷水灭火系统是实际工程应用中最普遍的一种,在湿式自动喷水灭火系统中，平时由高位水箱或恒压水源供水，整个管网都充满压力水。喷淋系统主要包括：水流指示器，压力开关，喷淋泵，稳压泵等。自动联动：当压力开关动作时，启动喷淋泵。中山消防

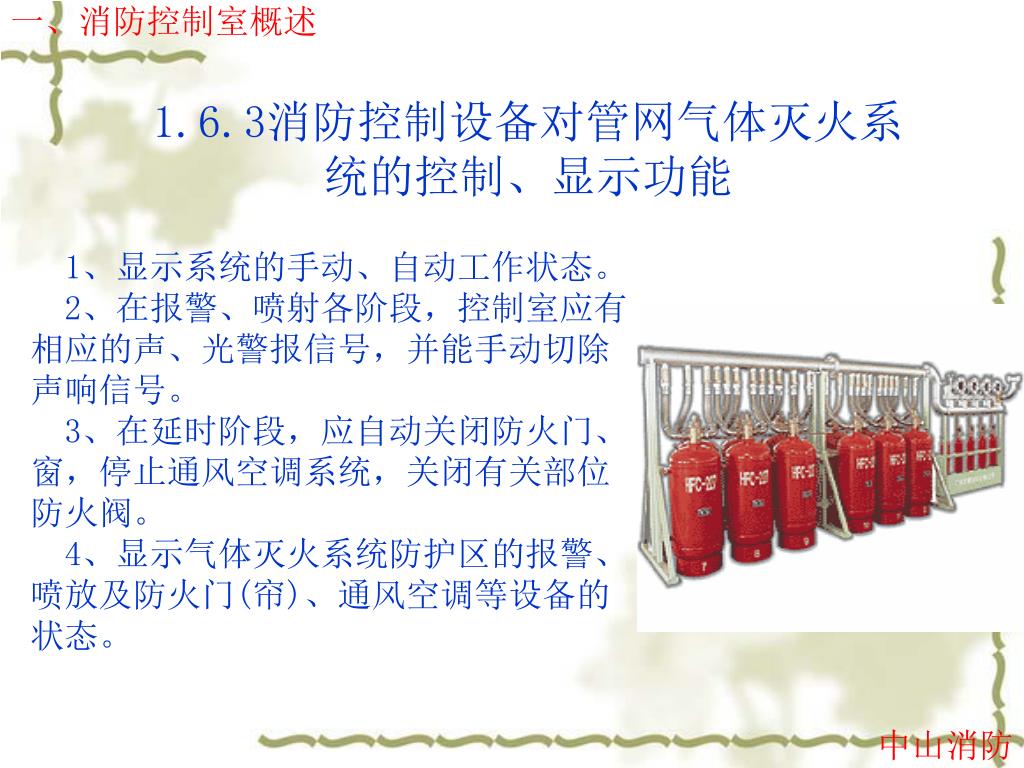

一、消防控制室概述 1.6.3消防控制设备对管网气体灭火系统的控制、显示功能 1、显示系统的手动、自动工作状态。 2、在报警、喷射各阶段，控制室应有相应的声、光警报信号，并能手动切除声响信号。 3、在延时阶段，应自动关闭防火门、窗，停止通风空调系统，关闭有关部位防火阀。 4、显示气体灭火系统防护区的报警、喷放及防火门(帘)、通风空调等设备的状态。中山消防

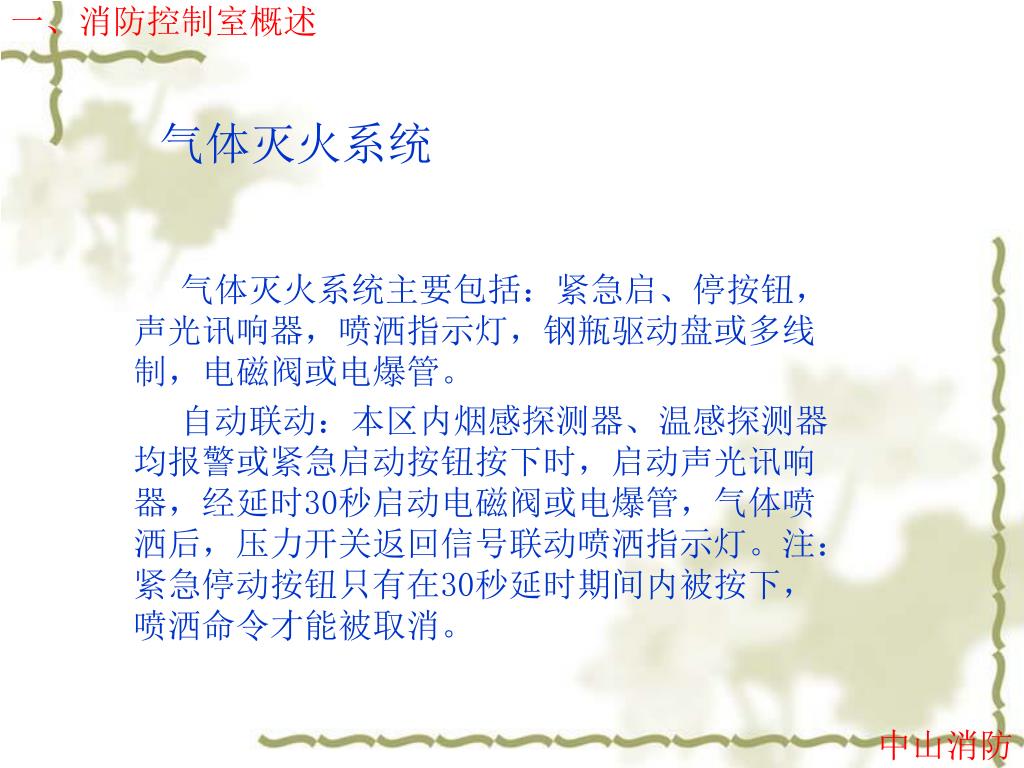

一、消防控制室概述 气体灭火系统气体灭火系统主要包括：紧急启、停按钮，声光讯响器，喷洒指示灯，钢瓶驱动盘或多线制，电磁阀或电爆管。自动联动：本区内烟感探测器、温感探测器均报警或紧急启动按钮按下时，启动声光讯响器，经延时30秒启动电磁阀或电爆管，气体喷洒后，压力开关返回信号联动喷洒指示灯。注：紧急停动按钮只有在30秒延时期间内被按下，喷洒命令才能被取消。中山消防

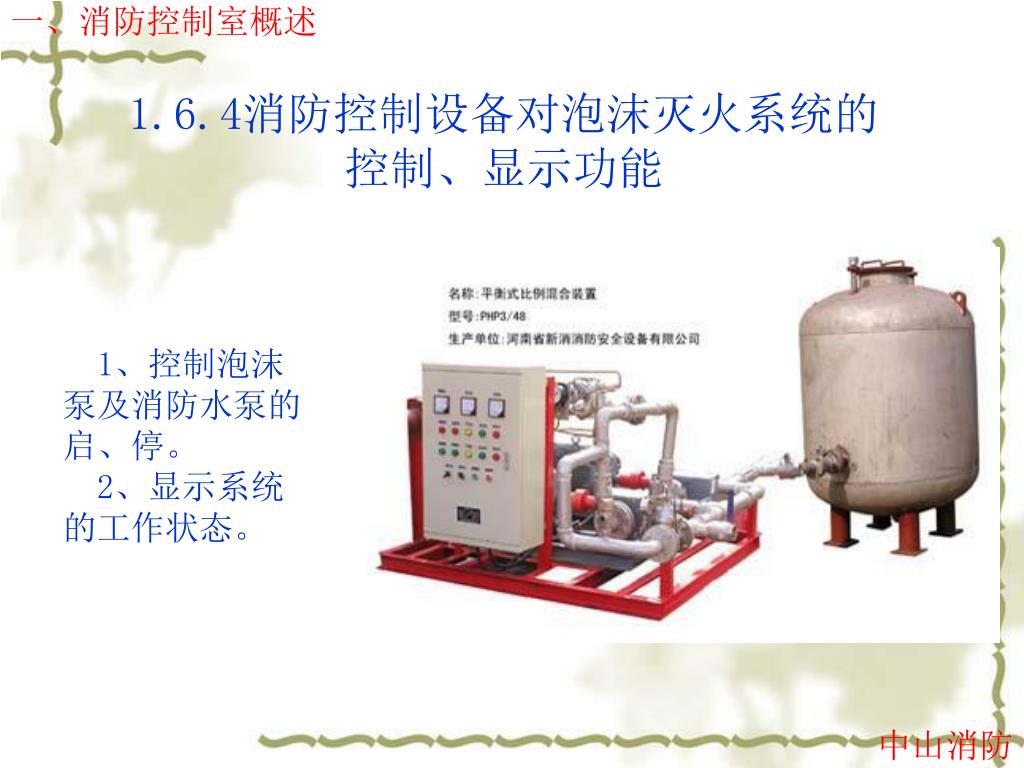

一、消防控制室概述 1.6.4消防控制设备对泡沫灭火系统的控制、显示功能 1、控制泡沫泵及消防水泵的启、停。 2、显示系统的工作状态。中山消防

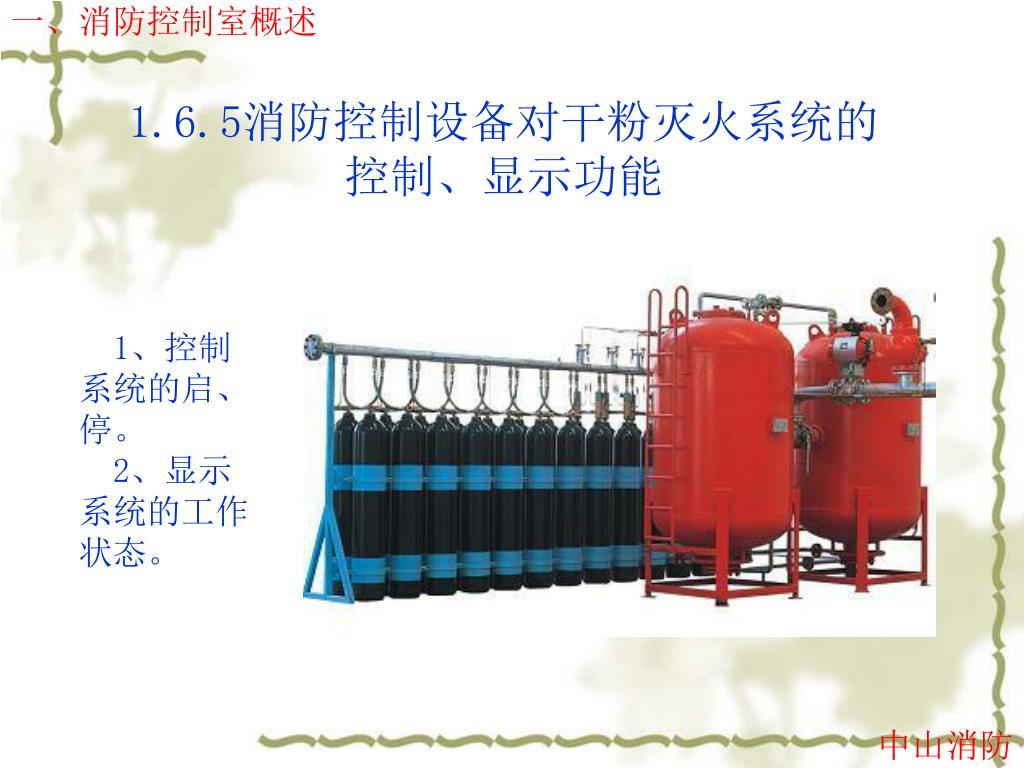

一、消防控制室概述 1.6.5消防控制设备对干粉灭火系统的控制、显示功能 1、控制系统的启、停。 2、显示系统的工作状态。中山消防

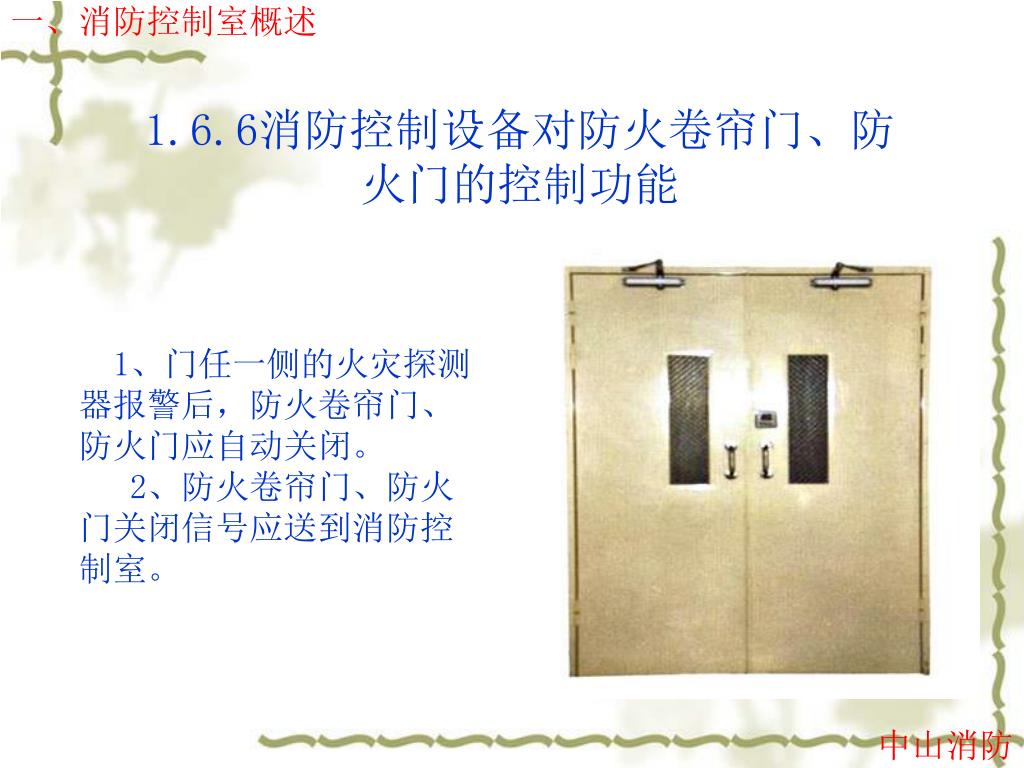

一、消防控制室概述 1.6.6消防控制设备对防火卷帘门、防火门的控制功能 1、门任一侧的火灾探测器报警后，防火卷帘门、防火门应自动关闭。 2、防火卷帘门、防火门关闭信号应送到消防控制室。中山消防

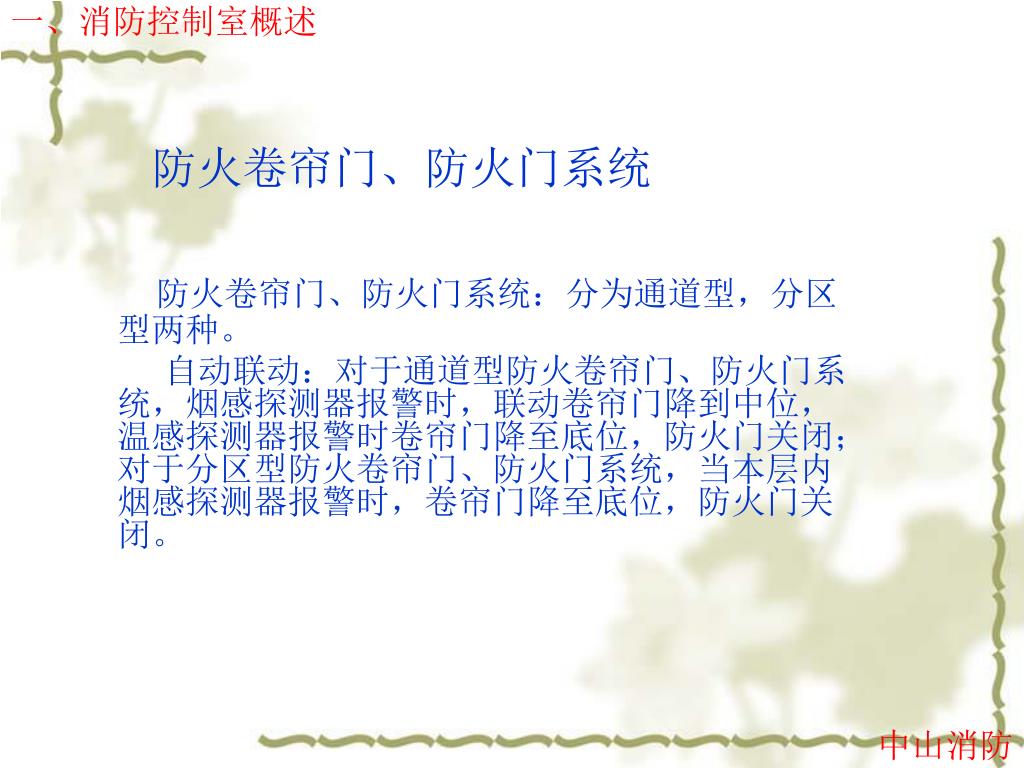

一、消防控制室概述 防火卷帘门、防火门系统防火卷帘门、防火门系统：分为通道型，分区型两种。自动联动：对于通道型防火卷帘门、防火门系统，烟感探测器报警时，联动卷帘门降到中位，温感探测器报警时卷帘门降至底位，防火门关闭；对于分区型防火卷帘门、防火门系统，当本层内烟感探测器报警时，卷帘门降至底位，防火门关闭。中山消防

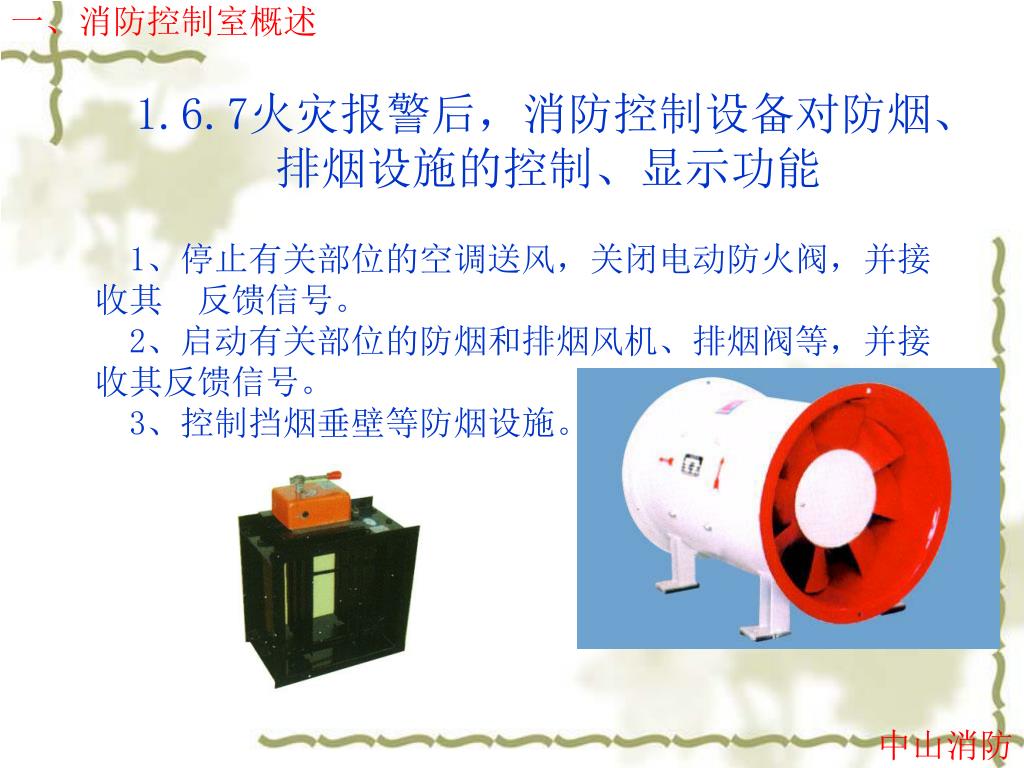

一、消防控制室概述 1.6.7火灾报警后，消防控制设备对防烟、排烟设施的控制、显示功能 1、停止有关部位的空调送风，关闭电动防火阀，并接收其反馈信号。 2、启动有关部位的防烟和排烟风机、排烟阀等，并接收其反馈信号。 3、控制挡烟垂壁等防烟设施。中山消防

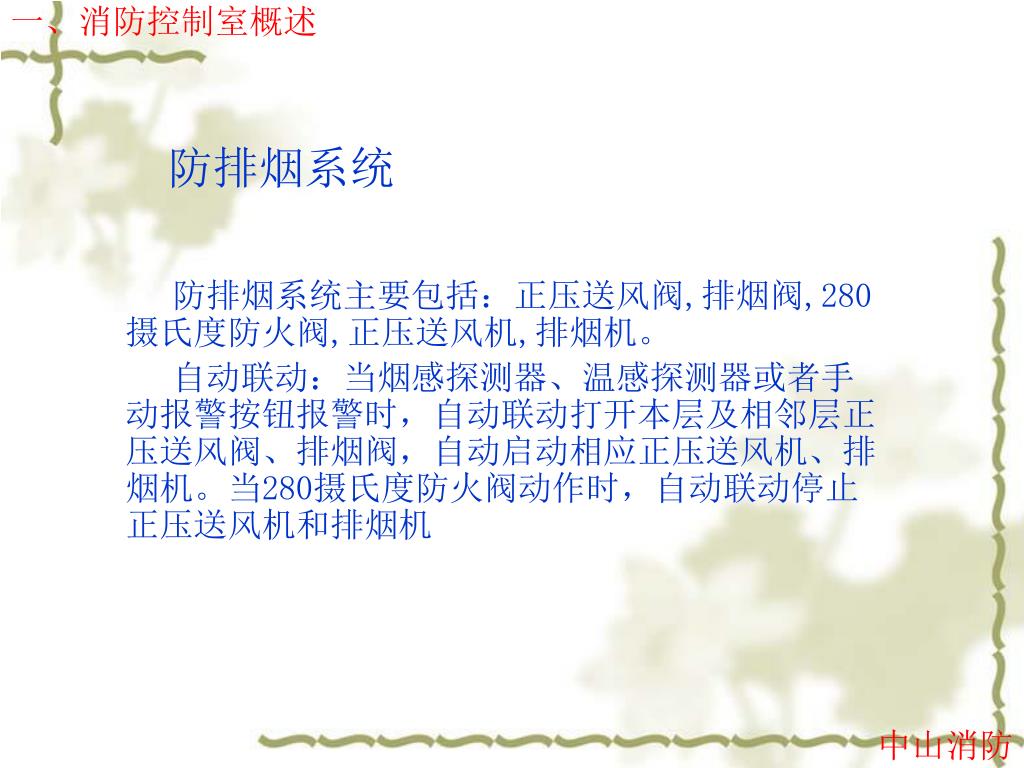

一、消防控制室概述 防排烟系统防排烟系统主要包括：正压送风阀,排烟阀,280摄氏度防火阀,正压送风机,排烟机。自动联动：当烟感探测器、温感探测器或者手动报警按钮报警时，自动联动打开本层及相邻层正压送风阀、排烟阀，自动启动相应正压送风机、排烟机。当280摄氏度防火阀动作时，自动联动停止正压送风机和排烟机中山消防
