项目三用 ARM 实现彩灯控制系统

项目三用ARM实现彩灯控制系统

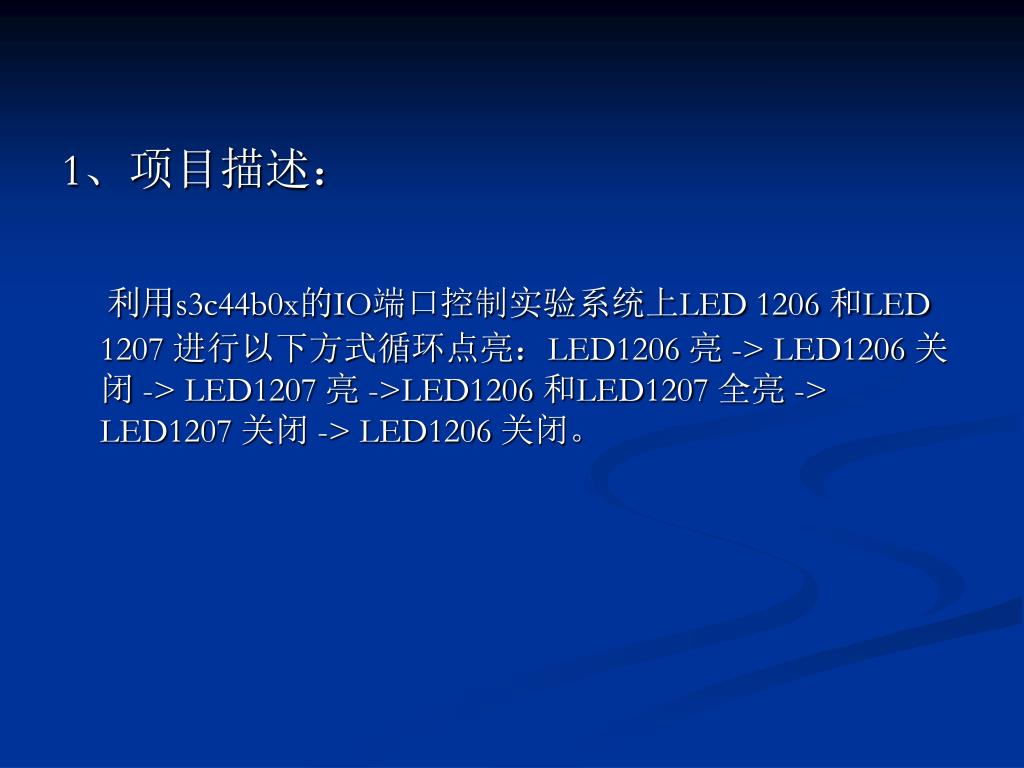

1、项目描述： 利用s3c44b0x的IO端口控制实验系统上LED 1206 和LED 1207 进行以下方式循环点亮：LED1206 亮 -> LED1206 关闭 -> LED1207 亮 ->LED1206 和LED1207 全亮 -> LED1207 关闭 -> LED1206 关闭。

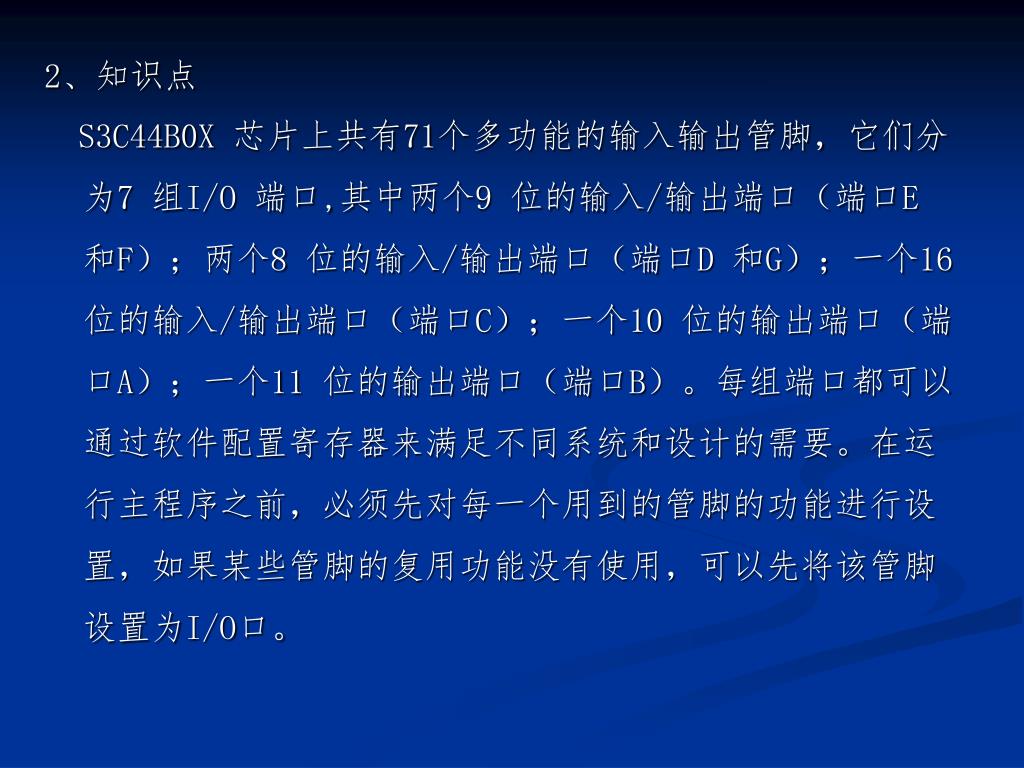

2、知识点 S3C44B0X 芯片上共有71个多功能的输入输出管脚，它们分为7 组I/O 端口,其中两个9 位的输入/输出端口（端口E 和F）；两个8 位的输入/输出端口（端口D 和G）；一个16 位的输入/输出端口（端口C）；一个10 位的输出端口（端口A）；一个11 位的输出端口（端口B）。每组端口都可以通过软件配置寄存器来满足不同系统和设计的需要。在运行主程序之前，必须先对每一个用到的管脚的功能进行设置，如果某些管脚的复用功能没有使用，可以先将该管脚设置为I/O口。

1). S3C44B0X I/O 控制寄存器 • 端口控制寄存器（PCONA-G）在S3C44B0X 芯片中，大部分管脚是多路复用的，所以在使用前要确定每个管脚的功能。对复用I/O 管脚功能的配置，可以通过配置寄存器PCONn（端口控制寄存器）来定义。如果PG0-PG7 作为掉电模式下的唤醒信号，则这些端口必须配置成中断模式。

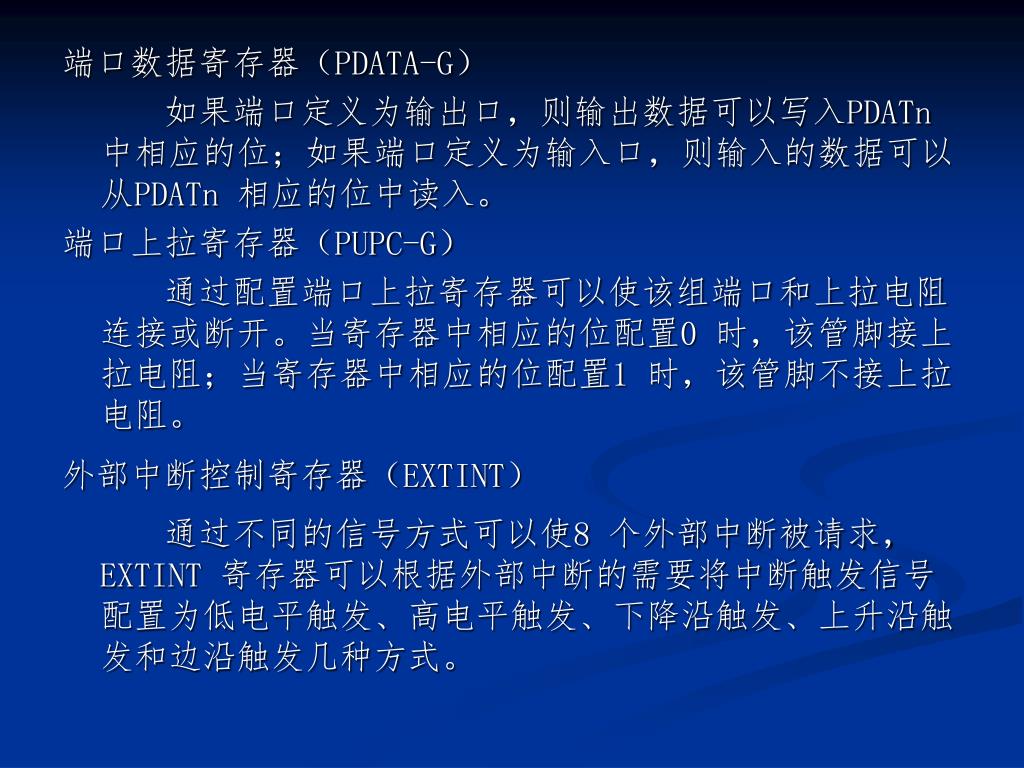

端口数据寄存器（PDATA-G） 如果端口定义为输出口，则输出数据可以写入PDATn 中相应的位；如果端口定义为输入口，则输入的数据可以从PDATn 相应的位中读入。端口上拉寄存器（PUPC-G）通过配置端口上拉寄存器可以使该组端口和上拉电阻连接或断开。当寄存器中相应的位配置0 时，该管脚接上拉电阻；当寄存器中相应的位配置1 时，该管脚不接上拉电阻。外部中断控制寄存器（EXTINT）通过不同的信号方式可以使8 个外部中断被请求，EXTINT 寄存器可以根据外部中断的需要将中断触发信号配置为低电平触发、高电平触发、下降沿触发、上升沿触发和边沿触发几种方式。

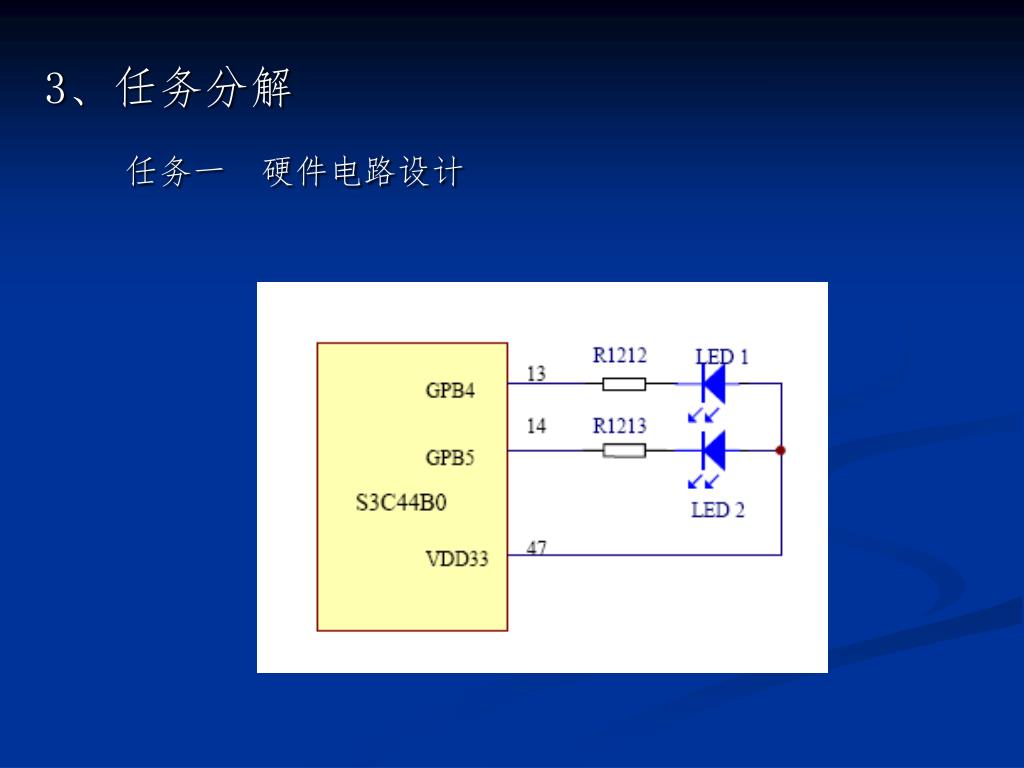

3、任务分解 任务一硬件电路设计

3、任务分解 任务二软件控制程序设计 LCD.C 任务三软硬件协同设计即系统实现

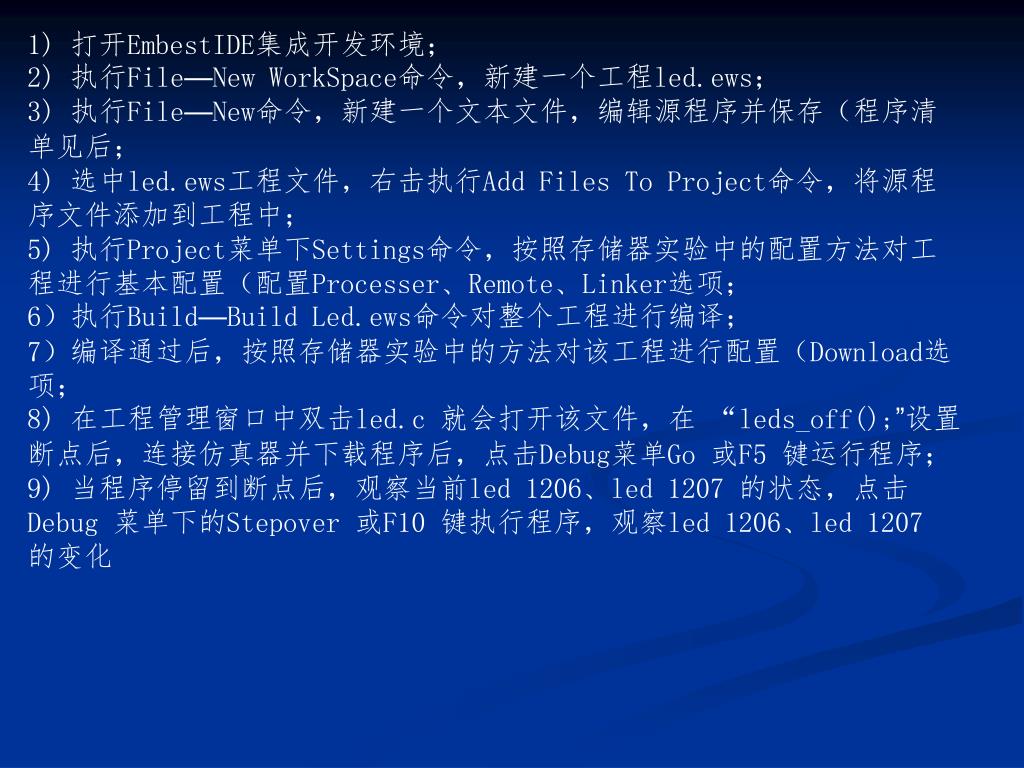

1) 打开EmbestIDE集成开发环境； 2) 执行File—New WorkSpace命令，新建一个工程led.ews； 3) 执行File—New命令，新建一个文本文件，编辑源程序并保存（程序清单见后； 4) 选中led.ews工程文件，右击执行Add Files To Project命令，将源程序文件添加到工程中； 5) 执行Project菜单下Settings命令，按照存储器实验中的配置方法对工程进行基本配置（配置Processer、Remote、Linker选项； 6）执行Build—Build Led.ews命令对整个工程进行编译； 7）编译通过后，按照存储器实验中的方法对该工程进行配置（Download选项； 8) 在工程管理窗口中双击led.c 就会打开该文件，在 “leds_off();”设置断点后，连接仿真器并下载程序后，点击Debug菜单Go 或F5 键运行程序； 9) 当程序停留到断点后，观察当前led 1206、led 1207 的状态，点击Debug 菜单下的Stepover 或F10 键执行程序，观察led 1206、led 1207 的变化
