  1. 任务2-1 火灾探测器型号的识读与编制

  2. 一、学习目标 • 1、掌握火灾探测器的概念和基本原理； • 2、掌握火灾探测器的分类和性能指标标示； • 3、掌握火灾探测器产品型号编制方法； • 4、能够对火灾探测器的型号进行识读与编制。

  3. 二、工作任务 • 1、根据ZBC81001-84，识读火灾探测器型号； • 2、根据ZBC81001-84，编制火灾探测器型号； • 3、根据GA./T227-1999，识读火灾探测器型号； • 4、根据GA./T227-1999，编制火灾探测器型号。

  4. 三、相关知识 • 1、火灾探测器的概念 国际标准ISO7240-1《火灾探测和报警系统》中对火灾探测器的定义是：火灾探测器是火灾自动报警系统的组成部分，它至少含有一个能够连续或以一定频率周期监视与火灾有关的适宜的物理和／或化学现象的传感器，并且至少能够向控制和指示设备提供一个适合的信号，是否报火警或操作自动消防设备可由探测器或控制和指示设备作出判断。

  5. 三、相关知识 • 2、火灾探测器基本原理 在火灾发生时，安装在建筑物内某一位置的火灾探测器将接收到一个火灾信号FS0，这个火灾信号与下列因素有关： 在火灾发生时，安装在建筑物内某一位置的火灾探测器将接收到一个火灾信号FS0，这个火灾信号与下列因素有关： （1）测量火灾信号地点所在的坐标位置（x，y，z）； （2）火灾的发展过程，即时间t； （3）燃烧的物质种类即火灾参数f（t） ； （4）周围的环境条件，即环境噪声n（t）。

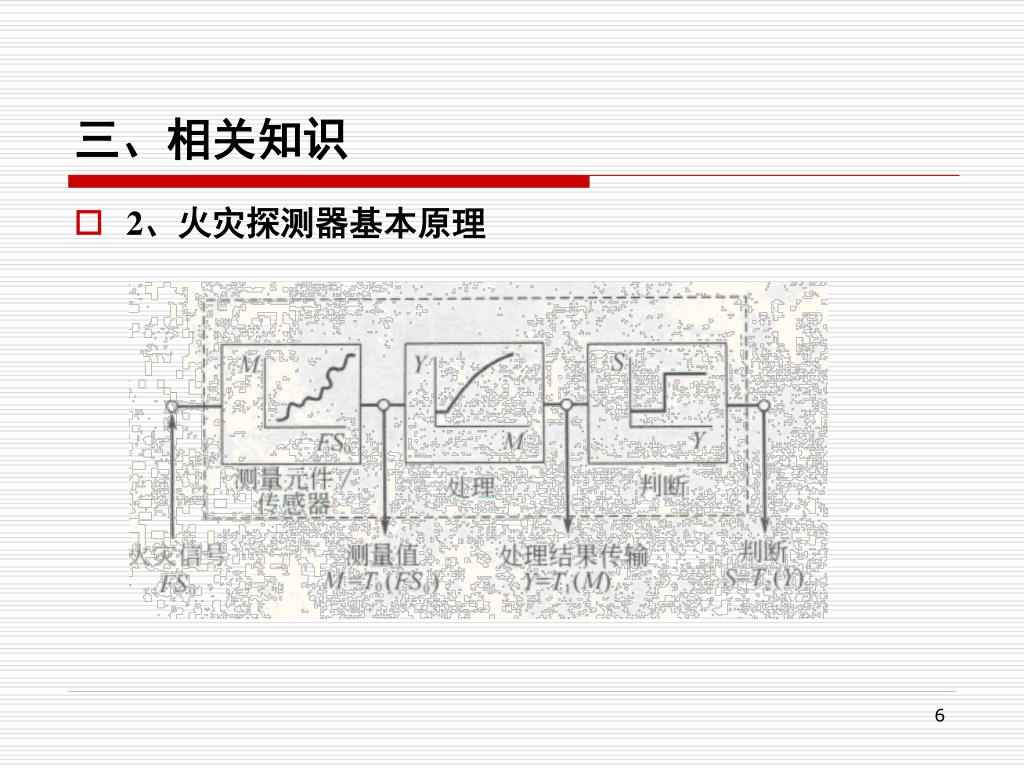

  6. 三、相关知识 • 2、火灾探测器基本原理

  7. 三、相关知识 • 3、火灾探测器的分类 （1）按照火灾探测器待测火灾参数的不同分类 • 感烟式火灾探测器 • 感温式火灾探测器 • 感光式火灾探测器 • 可燃气体探测器 • 复合式火灾探测器 （2）按照火灾探测器中传感器结构形式的不同分类 • 点型火灾探测器 • 线型火灾探测器

  8. 三、相关知识 • 3、火灾探测器的分类 （3）按照火灾探测器传输方式的不同分类 • 编码式火灾探测器 • 非编码式火灾探测器 • 编码、非编码混合式火灾探测器 • 无线传输方式火灾探测器 （4）按照使用环境的不同分类 • 陆用型火灾探测器 • 船用型火灾探测器 （5）按照防爆性能的不同分类 • 非防爆型火灾探测器 • 防爆型火灾探测器

  9. 三、相关知识 • 4、火灾探测器性能指标标示 1、工作电压和允差 2、响应阈值和灵敏度 3、监视电流 4、报警电流 5、允许的最大报警电流 6、工作环境条件

  10. 三、相关知识 • 5、火灾探测器产品型号编制方法 关于火灾探测器产品型号编制方法，先后有两个标准作出了规定： 标准一、中华人民共和国专业标准ZBC81001--84《火灾探测器产品型号编制方法》（有效期1984年1月1日至1999年9月30日）。 标准二、中华人民共和国公共安全行业标准GA./T 228-1999《火灾探测器产品型号标准方法》（ 1999年9月30日至今）。

  11. 三、相关知识 • 5、火灾探测器产品型号编制方法 按照标准ZBC 81001--84规定，火灾探测器产品型号通常由特征代号和规格代号两大部份组成，其中： • 特征代号由类、组、型特征代号和传感器特征代号构成； • 规格代号由主参数构成。 火灾探测器的产品型号的基本形式如下：

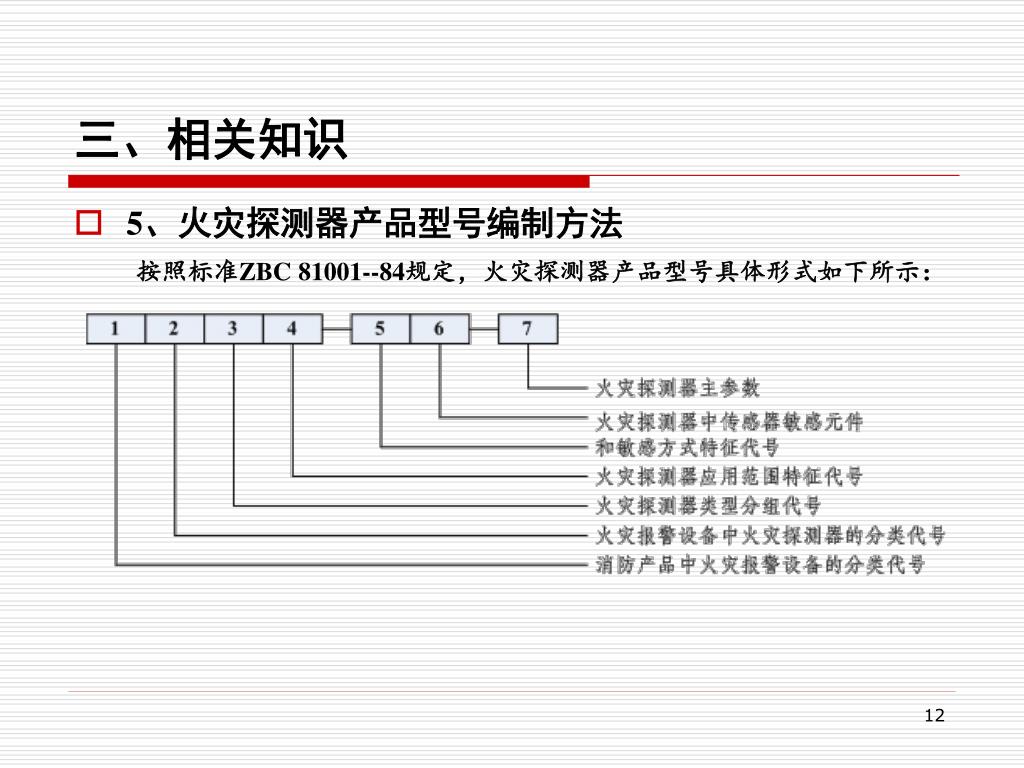

  12. 三、相关知识 • 5、火灾探测器产品型号编制方法 按照标准ZBC 81001--84规定，火灾探测器产品型号具体形式如下所示：

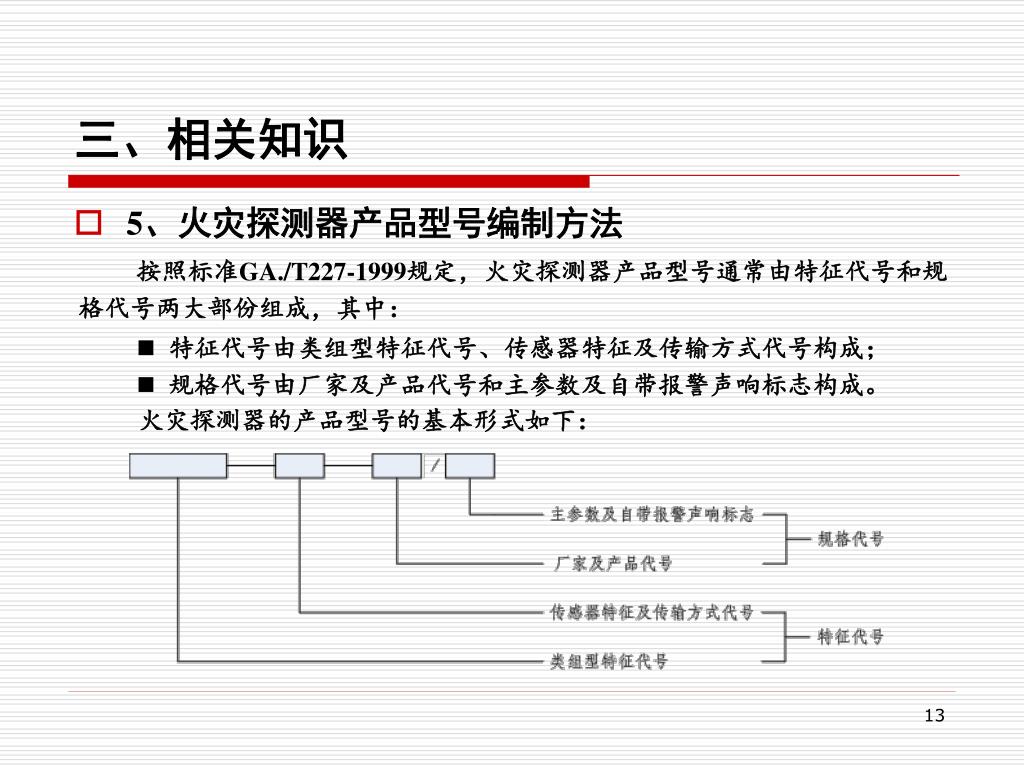

  13. 三、相关知识 • 5、火灾探测器产品型号编制方法 按照标准GA./T227-1999规定，火灾探测器产品型号通常由特征代号和规格代号两大部份组成，其中： • 特征代号由类组型特征代号、传感器特征及传输方式代号构成； • 规格代号由厂家及产品代号和主参数及自带报警声响标志构成。 火灾探测器的产品型号的基本形式如下：

  14. 三、相关知识 • 5、火灾探测器产品型号编制方法 按照标准GA./T227-1999规定，火灾探测器产品型号的具体形式如下所示：

  15. 四、工作步骤 • 1、根据ZBC81001-84，识读火灾探测器的型号

  16. 四、工作步骤 • 2、根据ZBC81001-84，编制火灾探测器型号

  17. 四、工作步骤 • 3、根据GA./T227-1999，识读火灾探测器的型号

  18. 四、工作步骤 • 4、根据GA./T227-1999，编制火灾探测器型号
