به نام خدا. آزمایش فیلترها ویرایش: 13880121 محمدصادق فیض رسانه آزاد، استفاده از این رسانه برای همه آزاد می باشد. فیلترها. در این آزمایش فیلترهای بالا گذر، پایین گذر، میان گذر، میان نگذر، انتگرال گیر و مشتق گیر را بررسی می کنیم. انواع فیلترها. پایین گذر. بالا گذر. میان گذر. میان نگذر.
E N D
به نام خدا آزمایش فیلترها ویرایش: 13880121 محمدصادق فیض رسانه آزاد، استفاده از این رسانه برای همه آزاد می باشد.
فیلترها • در این آزمایش فیلترهای بالا گذر، پایین گذر، میان گذر، میان نگذر، انتگرال گیر و مشتق گیر را بررسی می کنیم
انواع فیلترها پایین گذر بالا گذر میان گذر میان نگذر
فیلترهای بالا گذر و پایین گذر • در مدار RCدر صورتی که خروجی از دوسر مقاومت گرفته شود، فیلتر، بالاگذر و در صورتی که خروجی از دوسر خازن گرفته شود، فیلتر، پایین گذر است. یک فیلتر بالا گذر
فیلترهای بالا گذر و پایین گذر در اینصورت نمودار ولتاژ خروجی بر حسب فرکانس اینگونه خواهد بود: (نمودار، در کاغذ نیم لگاریتمی رسم شده) فیلتر بالا گذر فیلتر پایین گذر

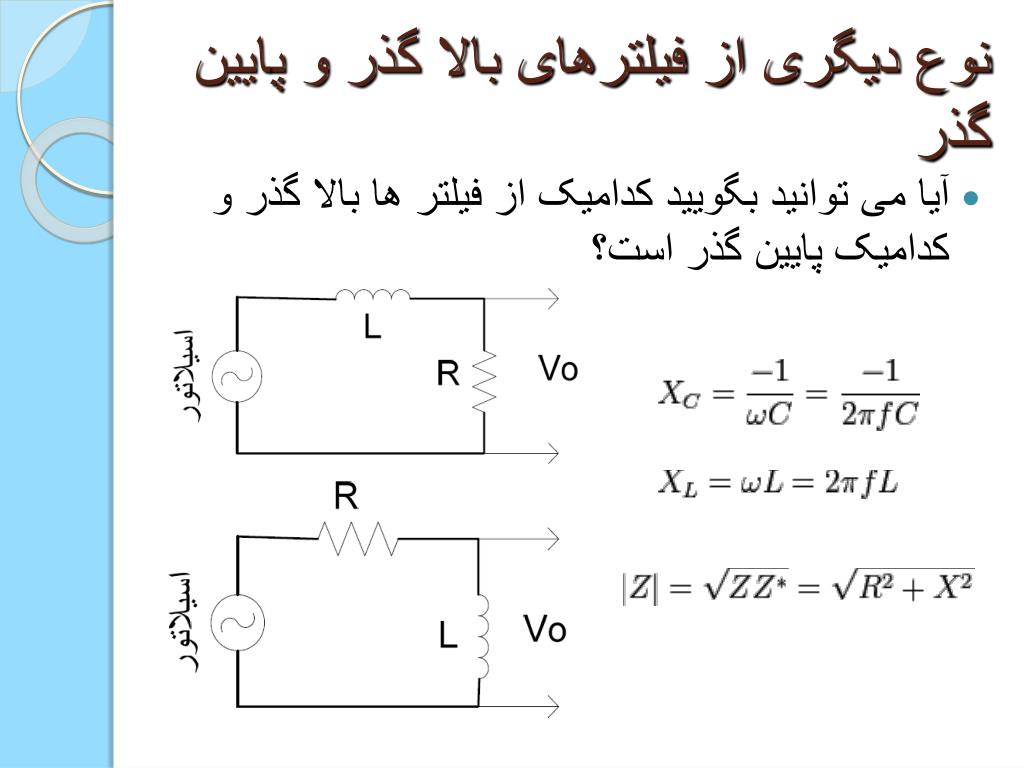

نوع دیگری از فیلترهای بالا گذر و پایین گذر • آیا می توانید بگویید کدامیک از فیلتر ها بالا گذر و کدامیک پایین گذر است؟
مدار انتگرال گیر • مدار RC زیر را در نظر بگیرید: • فرض کنید ولتاژِ اعمال شده ی اسیلاتور به صورت زیر باشد: • در ادامه می خواهیم ولتاژ دو سر خازن را به دست آوریم.
مدار انتگرال گیر • مقاومت کل و فاز اولیه به این صورت به دست می آیند: • با اعمال شرط زیر، مقادیر تقریبی مقاومت کل و فاز اولیه به دست می آیند:
مدار انتگرال گیر • برای جریان داریم: • بنابر این ولتاژ خروجی خواهد بود:
مدار انتگرال گیر ولتاژ خروجی ضریبی از انتگرال ولتاژ اعمال شده است.

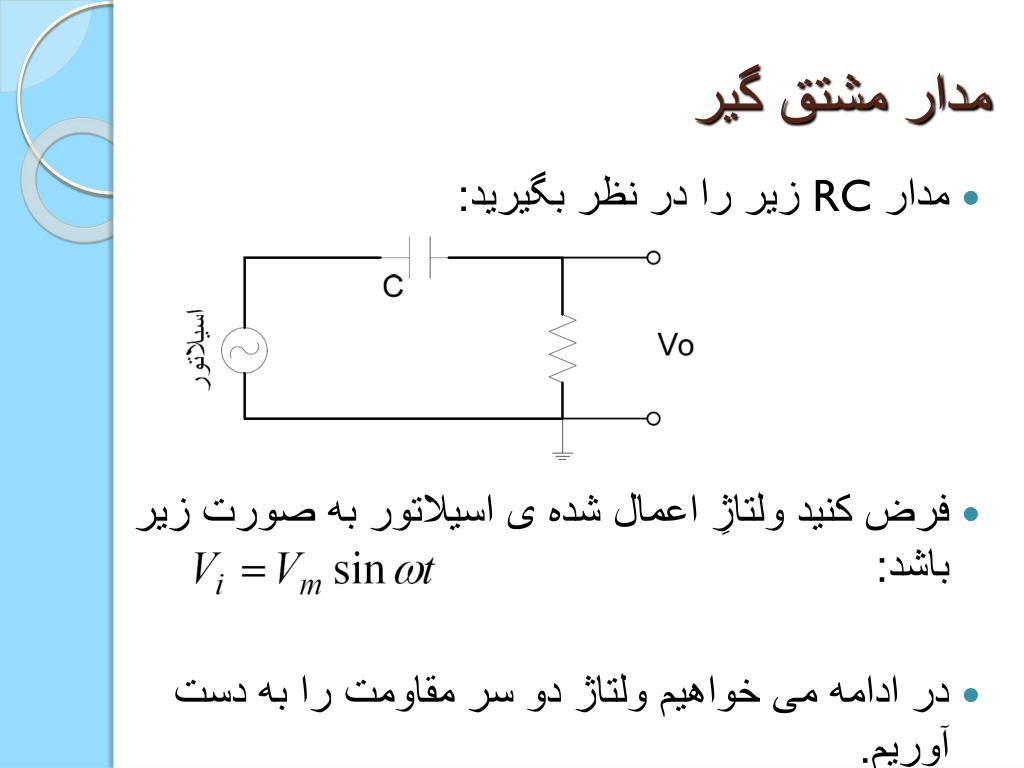

مدار مشتق گیر • مدار RC زیر را در نظر بگیرید: • فرض کنید ولتاژِ اعمال شده ی اسیلاتور به صورت زیر باشد: • در ادامه می خواهیم ولتاژ دو سر مقاومت را به دست آوریم.

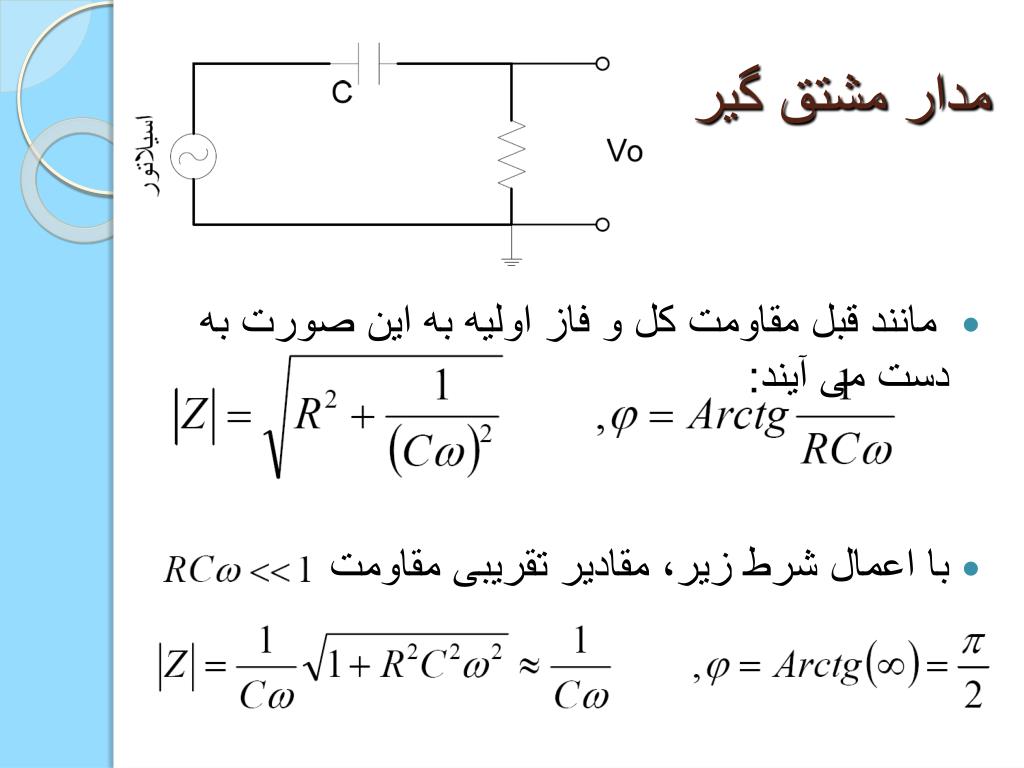

مدار مشتق گیر • مانند قبل مقاومت کل و فاز اولیه به این صورت به دست می آیند: • با اعمال شرط زیر، مقادیر تقریبی مقاومت کل و فاز اولیه به دست می آیند:

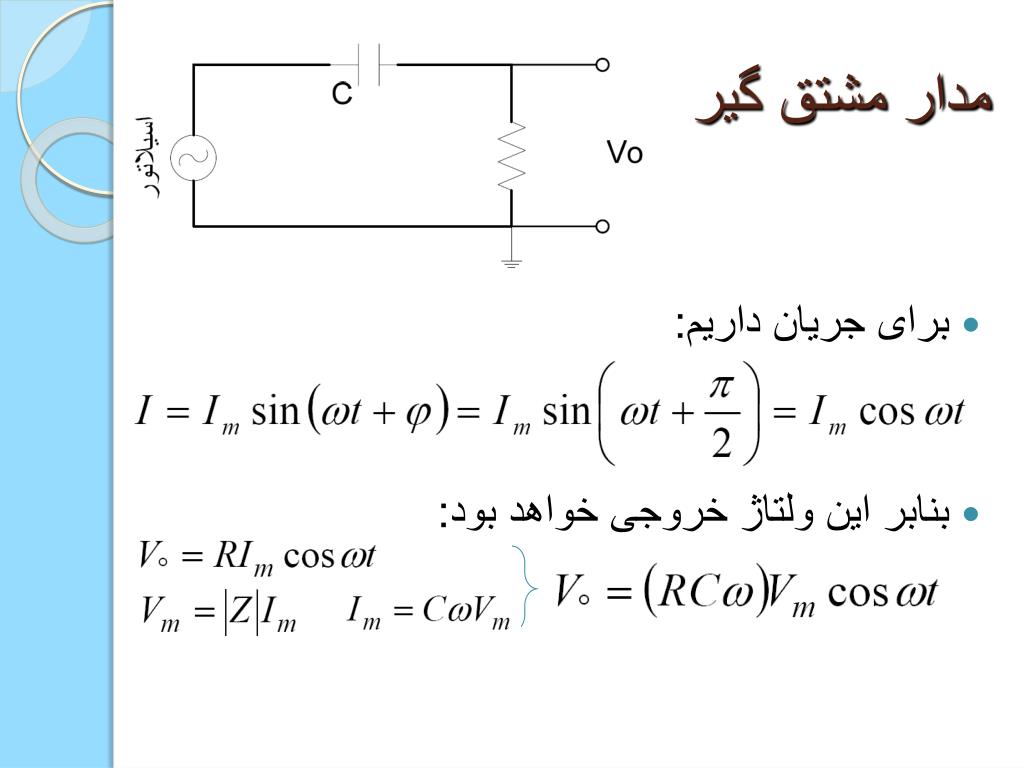

مدار مشتق گیر • برای جریان داریم: • بنابر این ولتاژ خروجی خواهد بود:
مدار مشتق گیر • ولتاژ خروجی ضریبی از مشتق ولتاژ اعمال شده است.
فیلتر میان گذر فیلتر میان گذر بالاگذر پایین گذر آیا می توانید نحوه کار آن را شرح دهید؟ • از ترکیب سریِ دو فیلتر بالاگذر و پایین گذر، یک فیلتر میان گذر درست می شود. این فیلتر بازه محدودی از فرکانس ها را از خود عبور می دهد.
فیلتر میان گذر آیا می توانید نحوه کار آن را شرح دهید؟ این فیلتر را می توانیم با استفاده از یک مقاوت، یک خازن و یک سلف نیز بسازیم. به صورت زیر:
فیلتر میان نگذر کار این فیلتر این است که بتواند یک محدوده فرکانسی را عبور ندهد ولی پایین و بالای این محدوده را عبور دهد.به فرض اینکه محدوده فرکانسی که می خواهیم حذف کنیم بین 25تا 26باشد ، ما نخست باید با یک فیلتر بالاگذر فرکانس های بالاتر از 26را که از منبع می آید عبور دهیم و بعد با یک فیلتر پایین گذر که آن هم مستقیماً به منبع فرکانس وصل می شود،فرکانس های پایین تر از 25را عبور دهیم.
فیلتر میان نگذر آیا می توانید نحوه کار آن را شرح دهید؟ یک فیلتر میان نگذر در شکل زیر نشان داده شده. این فیلتر بازه محدودی از فرکانس ها را از خود عبور نمی دهد.
مراحل آزمایش • حالا همه این مدارهایی را که گفتیم امتحان می کنیم ببینیم درست کار می کنند یا نه!

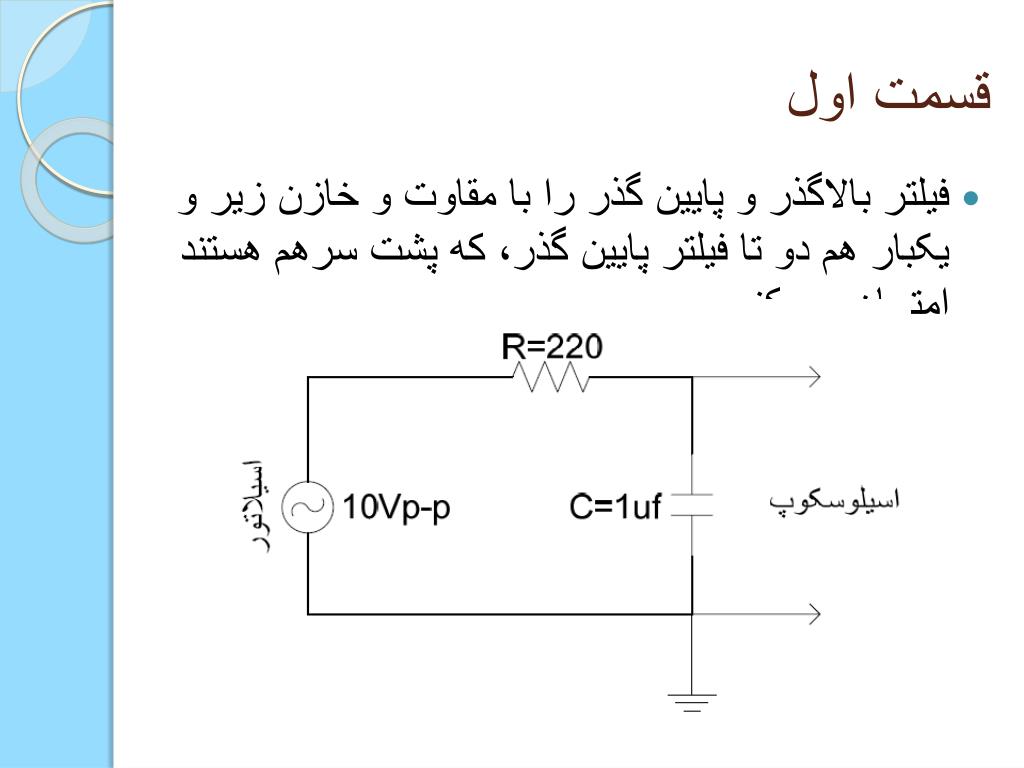

قسمت اول • فیلتر بالاگذر و پایین گذر را با مقاوت و خازن زیر و یکبار هم دو تا فیلتر پایین گذر، که پشت سرهم هستند امتحان می کنیم

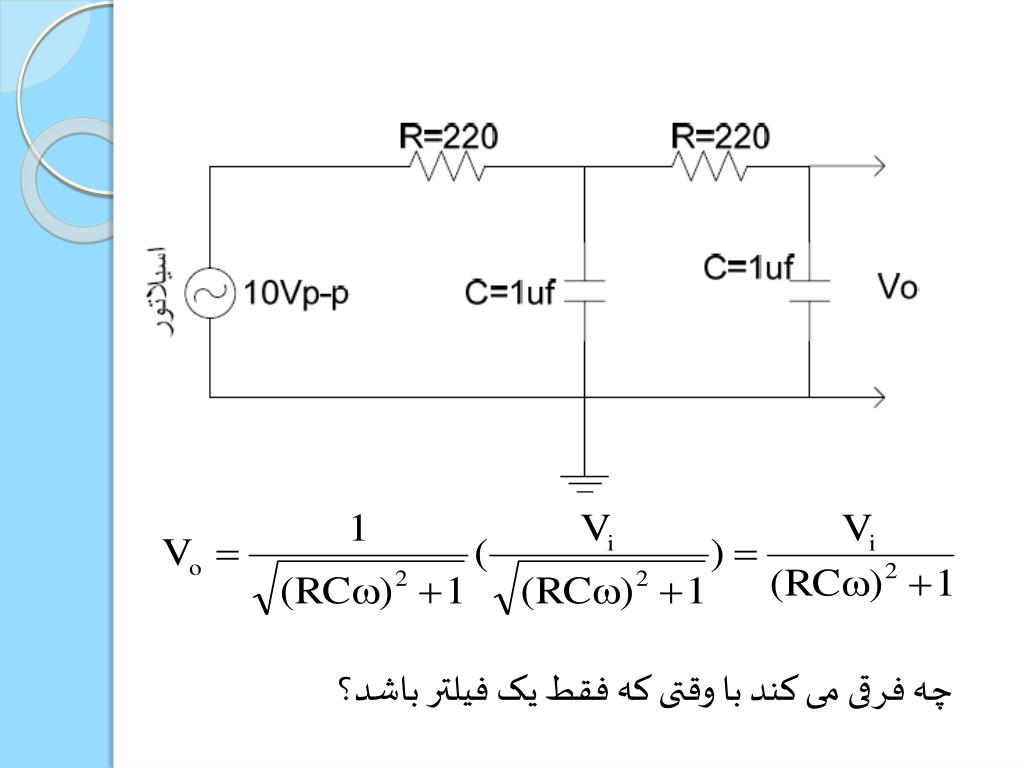

چه فرقی می کند با وقتی که فقط یک فیلتر باشد؟
قسمت دوم یک فیلتر میان گذر می بندیم و ولتاژ خروجی را بر حسب ولتاژهای مختلف ورودی رسم می کنیم.
قسمت سوم فیلتر میان نگذر
قسمت چهارم مدار انتگرال گیر – فرکانس 1000 هرتز
قسمت پنجم مدار مشتق گیر – فرکانس 400 هرتز
