  1. 背投的使用与维护 制作:马东邦

  2. 背投的使用与维护 • 背投的使用 • 背投的维护

  3. 背投的使用 • 背投概述 • 背投与计算机的连接 • 背投与计算机的连接中常见问题 • 背投的菜单设置

  4. 背投概述 • 背投自问世以来发展至今已形成三大系列： 1、LCD（Liquid Crystal Display）液晶投影机。 LCD(HTPS)作为光阀。从光源射出的光线通过一种能够仅让特定的光透过的反射镜（分色镜），分离成红、绿、蓝三原色，然后通过棱镜将经过各色专用液晶板控制的光线进行重新合成、投影 2、DLP（Digital Lighting Process）数字光处理器投影机. 3、CRT（Cathode Ray Tube）阴极射线管投影机。

  5. 背投产品参数（日立CP-HX2075 ） 投影技术LCD  分辨率XGA(1024*768) 对比度600：1 流明度2600流明  接口RGB输入×2，RGB输出×1， 色差输入，视频，S-视频端子， 音频输入/输出， USB×1，控制口，电源插口 重量2.9KG

  6. 日立LCD液晶背投整体图

  7. 日立LCD背投控制面板

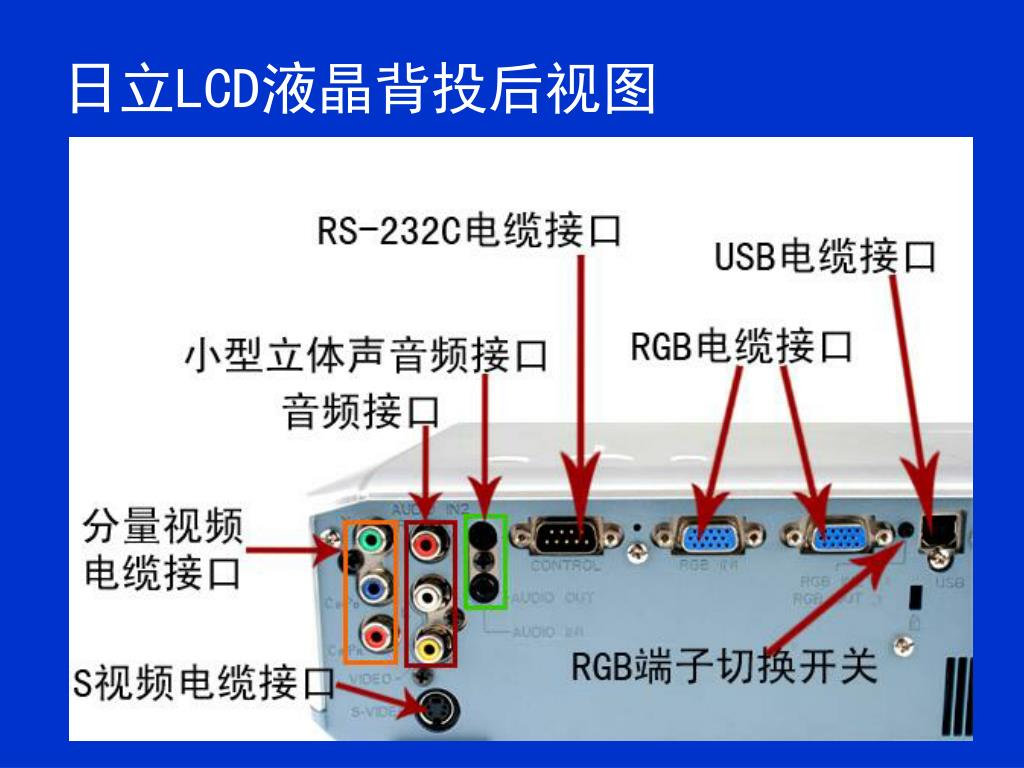

  8. 日立LCD液晶背投后视图

  9. 日立LCD液晶背投侧视图

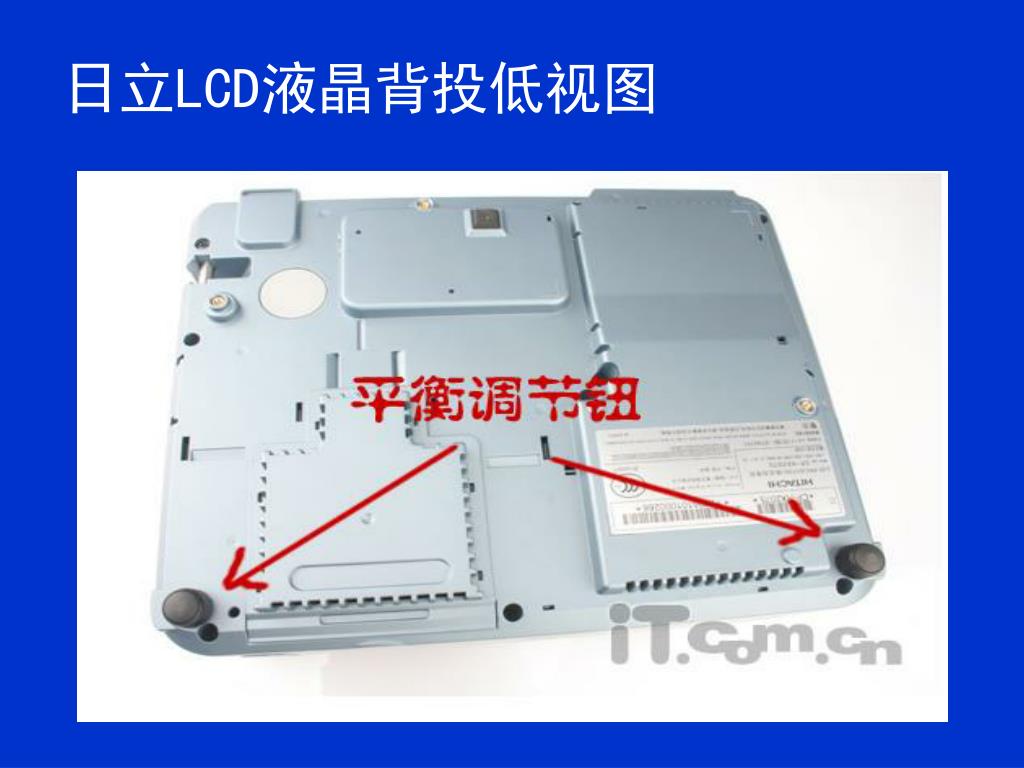

  10. 日立LCD液晶背投低视图

  11. 日立LCD液晶背投镜头

  12. 日立LCD液晶背投内部机构图

  13. 背投与计算机的连接 • 背投与计算机的连接方式——同步、异步。 １、同步方式直接将显示的数据输出到LED驱动板中，所以一般直接连接显卡（中间为了增加传输距离，可能还会有其它信号转换卡承担放大、中继作用）； ２、异步方式一般直接连接电脑的RS232口，通过232转485转换器或其它能增加传输距离的设备（如CDMAGSM   MODEM），转换成485信号以利于远程传输。

  14. 背投与计算机的同步（VGA）连接图

  15. 背投与计算机同步连后的显示设置 • 1、快捷键设置（FN+F3） • 2、显示属性设置

  16. ⑴、Vista操作系统（右键/个性化/连接到 投影仪或其他外部显示器/连接显示器）

  17. ⑵、S3Display设置（右键/属性/高级/ S3Display/显示器）。

  18. ⑶、图形选项设置（右键/图形选项/系统托盘图标/显示器+LCD投影仪）。⑶、图形选项设置（右键/图形选项/系统托盘图标/显示器+LCD投影仪）。

  19. 背投与计算机的连接中常见问题 • １、背投无图象 • ２、背投不能与笔记本计算机同步显　　　 　　　示 • ３、背投不能与笔记本计算机同步显　　 　　　示影音文件

  20. 背投无图象 • １、计算机与背投连接有误。 • ２、计算机与背投分辨率不匹配或计算机设置有问题。 • ３、硬件问题。

  21. 背投不能与笔记本计算机同步显示 在很多情况下背投只能出现计算机的桌面背景画面，其它操作则不能同步出现，出现这种情况的原应有两个： 　１、计算机与背投的分辨率不匹配。 　２、计算机的显示属性需重新设置。

  22. 背投不能与笔记本计算机同步显示影音文件 在很多情况下背投能出现计算机的其它操作画面，却不能与计算机同步播放影音文件，若出现这种情况应将计算机的显示属性需重新设置

  23. 图象菜单 影象菜单 输入菜单 设置菜单 屏幕菜单 选项菜单 简易菜单设置 特殊设定菜单 背投的菜单设置

  24. 图象菜单

  25. 影象菜单

  26. 输入菜单

  27. 设置菜单

  28. 屏幕菜单

  29. 选项菜单

  30. 简易菜单设置

  31. 特殊设定菜单

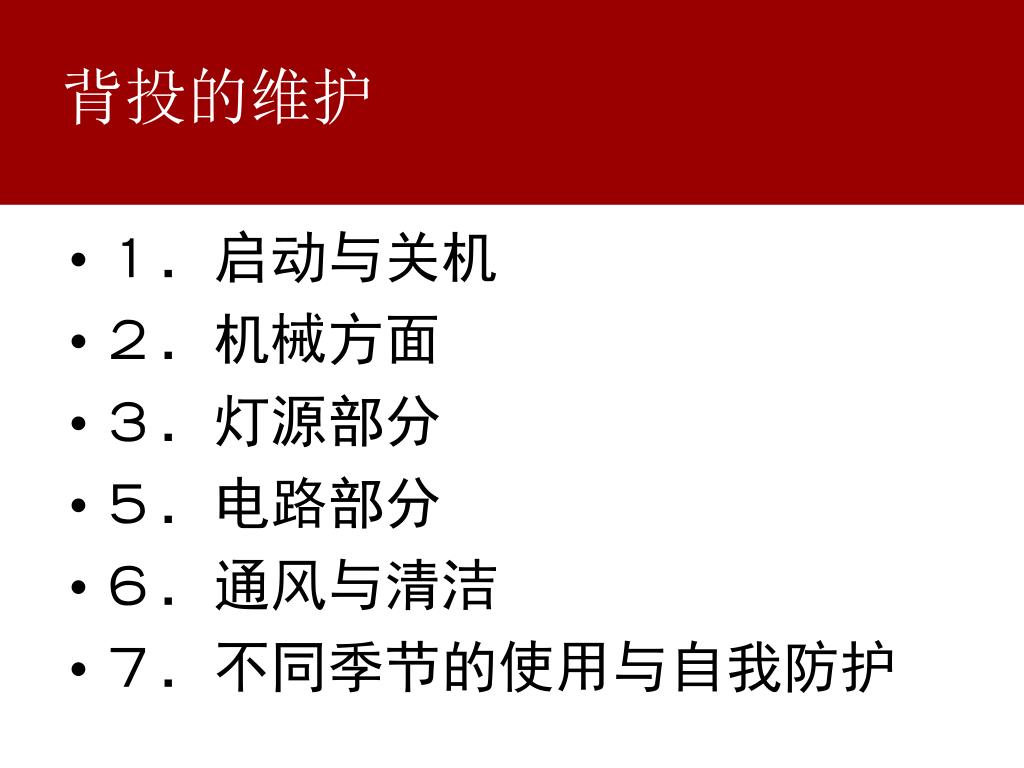

  32. 背投的维护 • １．启动与关机 • ２．机械方面 • ３．灯源部分 • ５．电路部分 • ６．通风与清洁 • ７．不同季节的使用与自我防护

  33. 启动与关机 • 背投与电脑的连线完成以后先打开背投，再打开电脑电源。 • 背投开机后有两分钟到半分钟左右的时间进行预热。 • 检查电脑分辨率是否与背投匹配。信息源的分辨率和背投的分辨率应该设置成一致。一般的背投，分辨率为800X600，这样数据源的笔记本电脑也应该调整成800X600。 • 要关掉电脑的屏保护功能。 • 不要频繁开关投影机.关机后应等待5分钟 再开机．

  34. 机械方面 • 严防强烈的冲撞、挤压和震动。 因为强震能造成液晶片的位移，影响放映时三片LCD的会聚，出现RGB 颜色不重合的现象，而光学系统中的透镜，反射镜也会产生变形或损坏，影响图像投影效果，而变焦镜头在冲击下会使轨道损坏，造成镜头卡死，甚至镜头破裂无法使用。

  35. 灯源部分 • 背投使用金属卤素灯（Metal Halide)，在点亮状态时，灯泡两端电压 60-80V左右,灯泡内气体压力大于10kg/cm,温度则有上千度,灯丝处于半熔状态。因此，在开机状态下严禁震动，搬移投影机，防止灯泡炸裂，停止使用后不能马上断开电源，要让机器散热完成后自动停机，在机器散热状态断电造成的损坏是背投最常见的损坏原因之一。另外，减少开关机次数对灯泡寿命有益。

  36. 电路部分 • 严禁带电插拔电缆，信号源与背投电源最好同时接地。 • 背投在使用时，有些用户要求信号源和背投之间有较大距离，如吊装的背投一般都距信号源15米以上，这时相应信号电缆必须延长。由此会造成输入背投的信号发生衰减，背投的画面会发生模糊拖尾甚至抖动的现象。这不是背投发生故障，也不会损坏机器。

  37. 通风与清洁 • 保持背投周围良好的通风条件。 　“TEMP”指示灯变红，表示背投过热；“LAMP”指示灯变红可能是灯泡过热，以上两种情况下都应停机，待风扇停转后，关掉电源，使其冷却 • 保持背投的清洁。 • 在使用背投时禁止吸烟。

  38. 不同季节的使用与自我防护 • 温度问题.冬天特别提醒您,背投移至室外后,等和环境温度接近时再使用! 否则有可能出现故障。由室外移至室内后,等和环境温度接近时再使用! 否则有可能造成背投线路短路烧毁元件。 • 不可直视投影机的灯头。

  39. 谢谢指导
