1 、 计数器的逻辑功能

6.3.3 计 数 器. 1 、 计数器的逻辑功能. 计数器的基本功能是对输入时钟脉冲进行计数 。它广泛用于计数、分频、定时、产生节拍脉冲和脉冲序列及进行数字运算等等。 工作特点： 在时钟信号的不断作用下， 电路的状态将按一定的顺序 循环 变化 。因此，可以用电路的 不同状态 表示已经输入的时钟脉冲数目。 把计数循环的状态数称为计数器的 “ 模 ” 数。 把计数器能计到的最大数值称为计数器的 计数容量 。. 二进制计数器. 二进制计数器. 十进制计数器. 十进制计数器. 非二进制计数器. 非二进制计数器. 任意进制计数器. 任意进制计数器.

carol-york
Download Presentation

1 、 计数器的逻辑功能

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

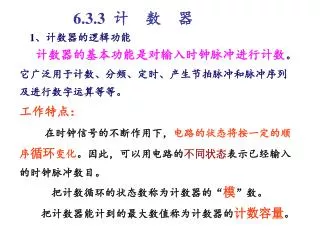

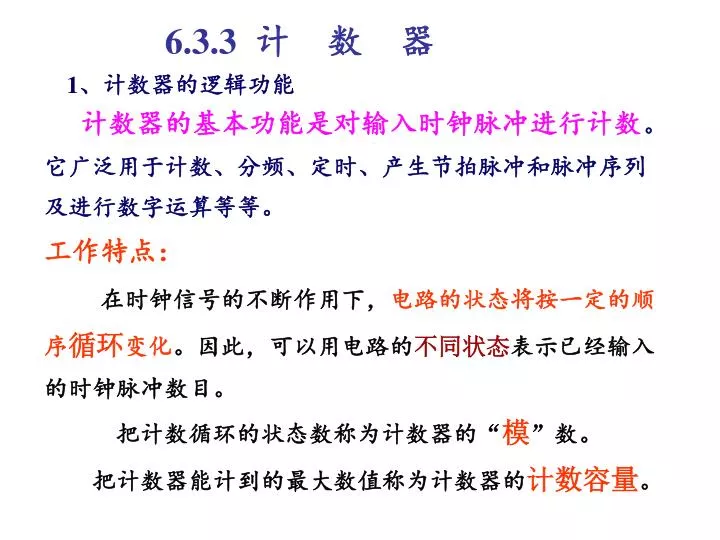

  1. 6.3.3 计 数 器 1、计数器的逻辑功能 计数器的基本功能是对输入时钟脉冲进行计数。它广泛用于计数、分频、定时、产生节拍脉冲和脉冲序列及进行数字运算等等。 工作特点： 在时钟信号的不断作用下，电路的状态将按一定的顺序循环变化。因此，可以用电路的不同状态表示已经输入的时钟脉冲数目。 把计数循环的状态数称为计数器的“模”数。 把计数器能计到的最大数值称为计数器的计数容量。

  2. 二进制计数器 二进制计数器 十进制计数器 十进制计数器 非二进制计数器 非二进制计数器 任意进制计数器 任意进制计数器 2、计数器的分类 • 按时钟脉冲输入方式，分为同步和异步计数器 • 按进位体制，分为二进制、十进制和任意进制计数器 • 按逻辑功能，分为加法、减法和可逆计数器 加计数器 • 同步计数器 减计数器 …… 可逆计数器 加计数器 • 异步计数器 减计数器 …… 可逆计数器

  3. 异步计数器： 1、异步二进制加法计数器： （1）由T触发器组成，且T=1； （2）若使用上升沿触发的触发器，则： 2、异步二进制减法计数器： （1）由T触发器组成，且T=1； （2）若使用上升沿触发的触发器，则：

  4. Q2Q1Q0 000 001 010 011 加法计数器 111 101 100 110 异步计数器的优缺点： 优点：电路结构简单； 缺点：（1）工作速度很慢； （2）由于各个触发器的动作时间有先有后，在将电路状态译码时容易产生尖峰脉冲噪声（即竞争-冒险现象）。 000 001 010 011 减法计数器 111 101 100 110

  5. （2） 同步计数器： 1、同步二进制加法计数器： （1）由T触发器组成，可以是上升沿触发的也可以是下降沿触发的。 进位输出端C = Q0Q1Q2Q3

  6. C 四位二进制加法计数器时序图： • 计数器的功能：不仅可以计数也可作为分频器。 结论: 十六进制计数器：由于每输入16个计数输入脉冲，在C端就产生一个进位输出脉冲。

  7. （2） 2、同步二进制减法计数器： （1）由T触发器组成，可以是上升沿触发的也可以是下降沿触发的。

  8. 3、同步十进制加法计数器： C = Q0Q3

  9. 电路能自启动

  10. C 同步十进制加计数器的时序图: 思考：十进制减法计数器的状态转换图和时序图是怎样的？

  11. 常用的MSI计数器芯片:

  12. 常用的MSI计数器芯片:

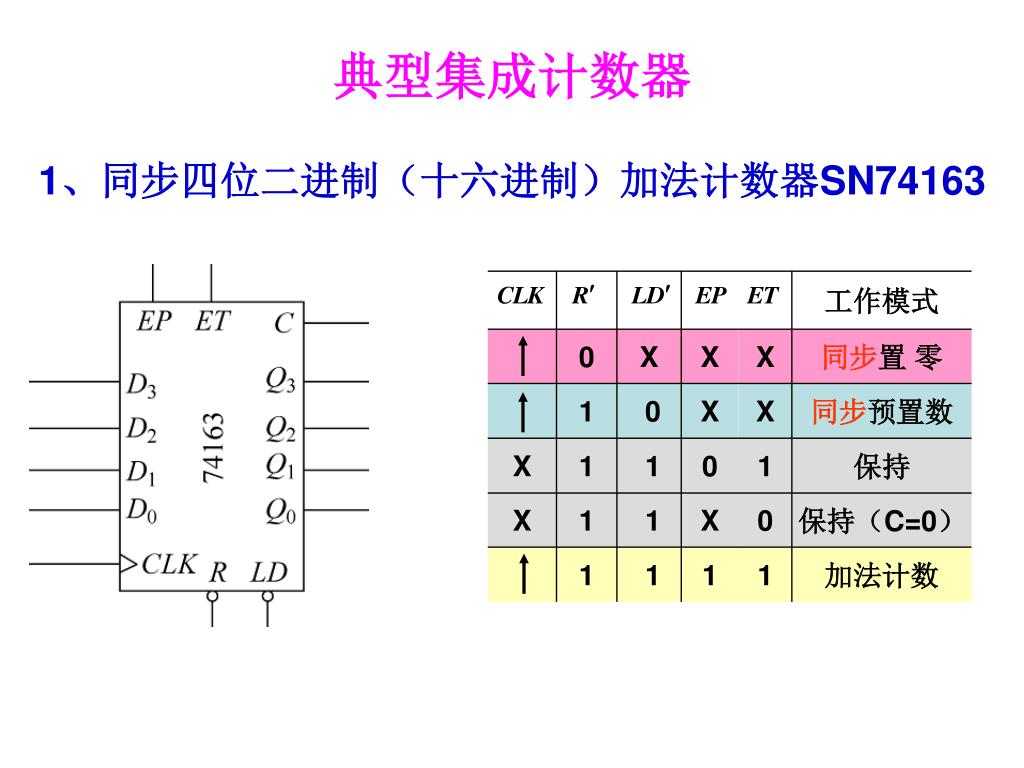

  13. 工作模式 0 X X X 同步置 零 1 0 X X 同步预置数 X 1 1 0 1 保持 X 1 1 X 0 保持（C=0） 1 1 1 1 加法计数 典型集成计数器 1、同步四位二进制（十六进制）加法计数器SN74163

  14. 74163的主要功能 ◆ 同步清零功能 当R’=0且CLK的到来时，无论其他输入端为何状态，Q3Q2Q1Q0=0000。 ◆ 同步并行置数功能 当R’=1、LD’=0且CLK↑时，Q3Q2Q1Q0=D3D2D1D0。 ◆ 同步二进制加法计数器 当R’=LD’=EP=ET=1时，在CLK的作用下Q3Q2Q1Q0按4位二进制加法的计数规则计数。 ◆ 保持功能 当R’=LD’=1、EP• ET=0时，Q3Q2Q1Q0保持不变。 ◆ 进位信号C C= ET·Q3Q2Q1Q0 只有在ET=1且Q3Q2Q1Q0=1111时，C=1，表明下一个CLK上升沿到来时将会有进位产生。

  15. Q0 Q1 Q2 Q3 C EP 74163 ET LD RD CP D0 D1 D2 D3 Q3Q2Q1Q0 0000 0001 0010 0011 0100 0101 0110 0111 1111 1110 1101 1100 1011 1010 1001 1000 × × × × 实现二进制加法计数功能： 计数 1 1 1 CLK 1

  16. 工作模式 X 0 X X X 异步置 零 1 0 X X 同步预置数 X 1 1 0 1 保持 X 1 1 X 0 保持（C=0） 1 1 1 1 加法计数 2、同步十进制加法计数器SN74160 注：逻辑符号和引脚排列与74163完全相同

  17. 小 结 作 业 掌握计数器的分类及特点。 掌握集成计数器74LS163、74LS160的逻辑功能。 补充：查阅集成手册看懂74LS191、74LS190的逻辑功能。
