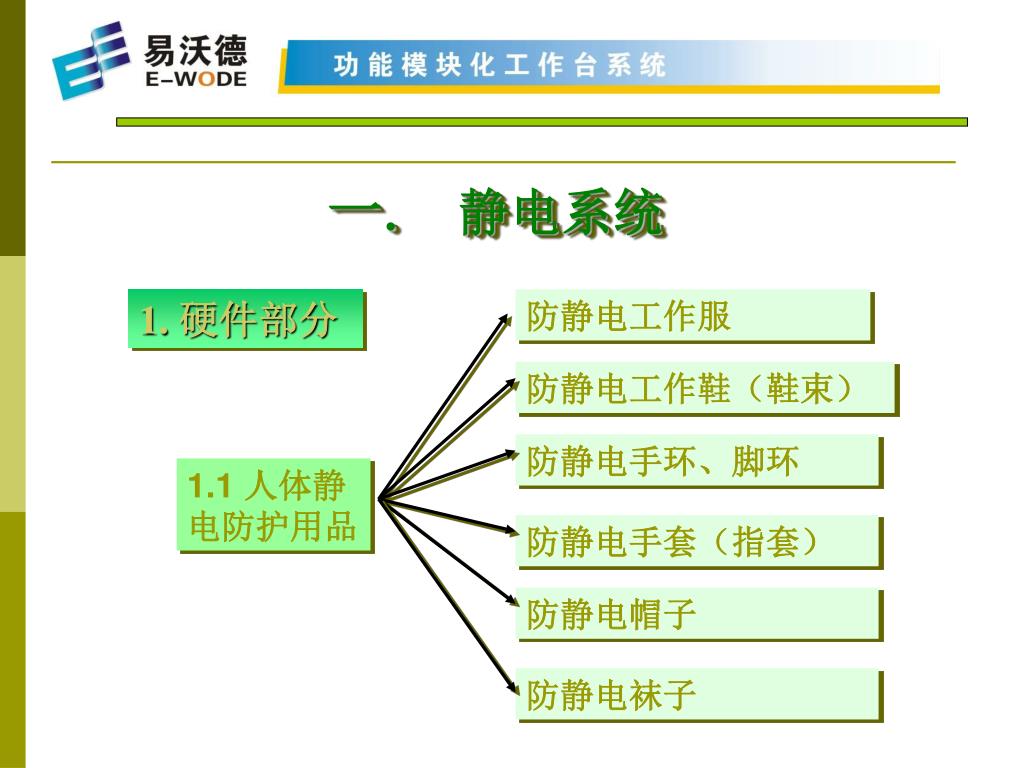

  1. 一.静电系统 1. 硬件部分 防静电工作服 防静电工作鞋（鞋束） 防静电手环、脚环 1.1 人体静电防护用品 防静电手套（指套） 防静电帽子 防静电袜子

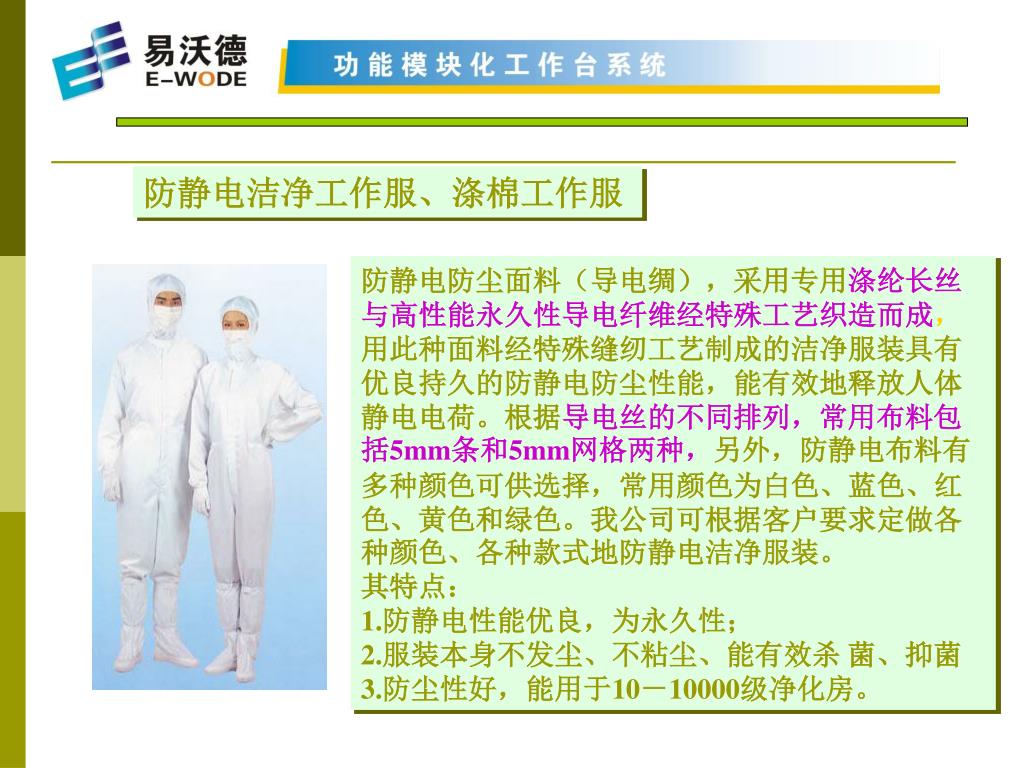

  2. 防静电洁净工作服、涤棉工作服 防静电防尘面料（导电绸），采用专用涤纶长丝与高性能永久性导电纤维经特殊工艺织造而成，用此种面料经特殊缝纫工艺制成的洁净服装具有优良持久的防静电防尘性能，能有效地释放人体静电电荷。根据导电丝的不同排列，常用布料包括5mm条和5mm网格两种，另外，防静电布料有多种颜色可供选择，常用颜色为白色、蓝色、红色、黄色和绿色。我公司可根据客户要求定做各种颜色、各种款式地防静电洁净服装。其特点： 1.防静电性能优良，为永久性；2.服装本身不发尘、不粘尘、能有效杀 菌、抑菌3.防尘性好，能用于10－10000级净化房。

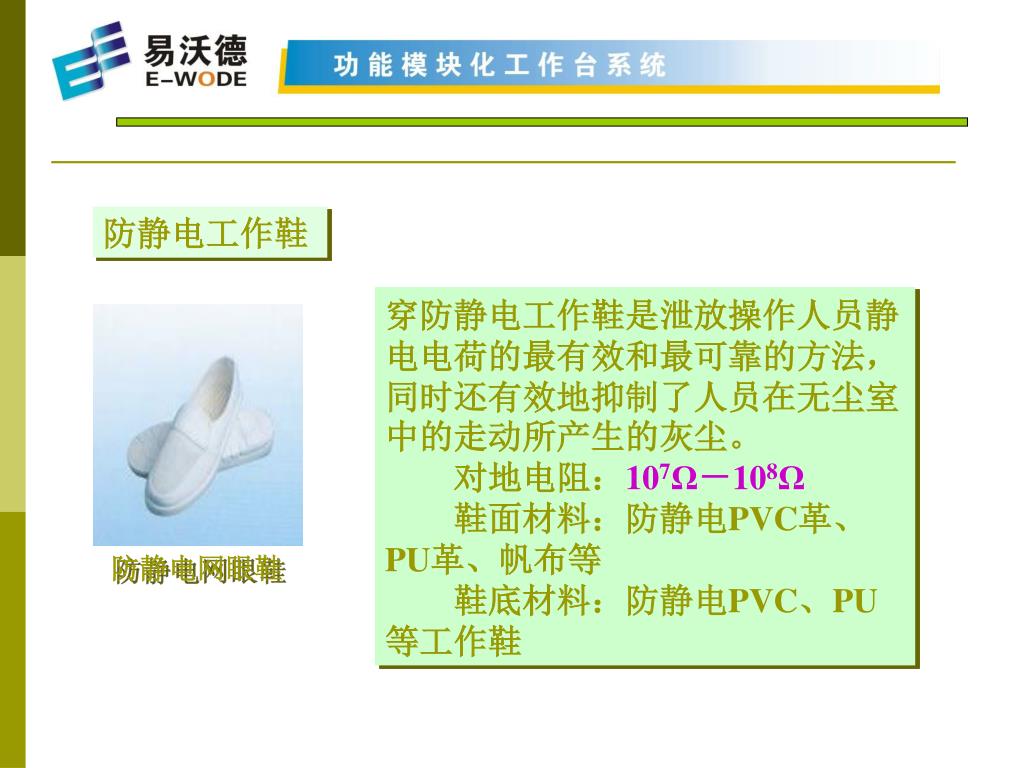

  3. 防静电网眼鞋 防静电工作鞋 穿防静电工作鞋是泄放操作人员静电电荷的最有效和最可靠的方法，同时还有效地抑制了人员在无尘室中的走动所产生的灰尘。　　对地电阻：107Ω－108Ω　　鞋面材料：防静电PVC革、PU革、帆布等　　鞋底材料：防静电PVC、PU等工作鞋

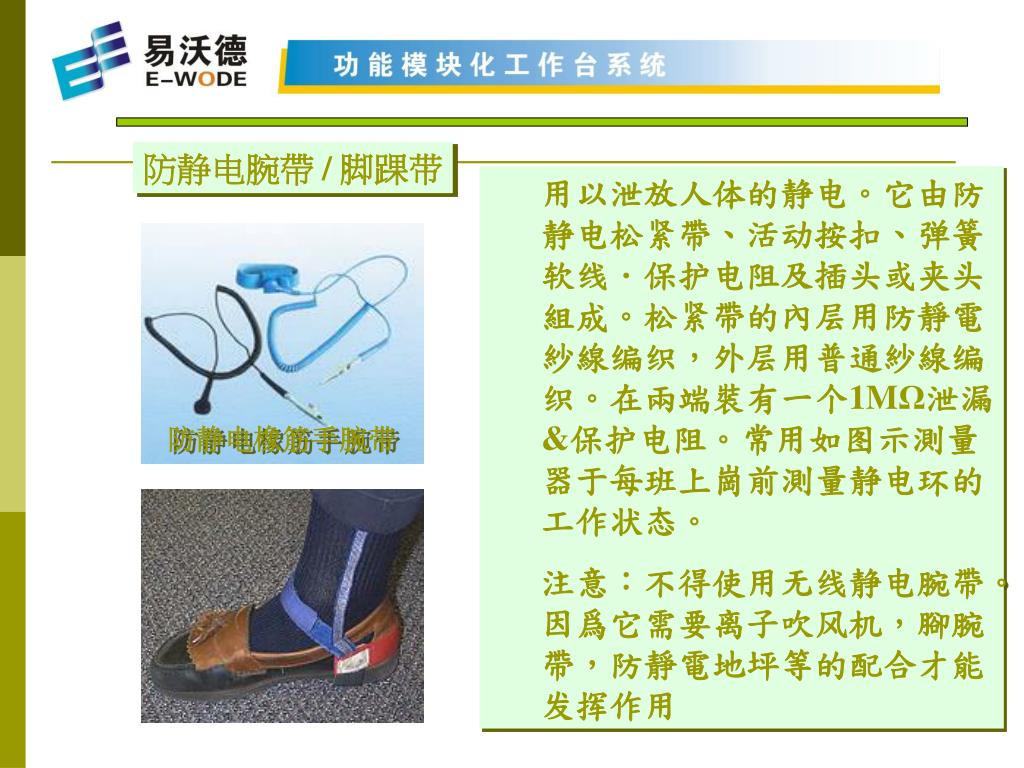

  4. 防静电橡筋手腕带 防静电腕帶/ 脚踝带 • 用以泄放人体的静电。它由防静电松紧帶、活动按扣、弹簧软线．保护电阻及插头或夹头組成。松紧帶的內层用防靜電紗線编织，外层用普通紗線编织。在兩端裝有一个1MΩ泄漏&保护电阻。常用如图示測量器于每班上崗前測量静电环的工作状态。 • 注意：不得使用无线静电腕帶。因爲它需要离子吹风机，腳腕帶，防靜電地坪等的配合才能发挥作用

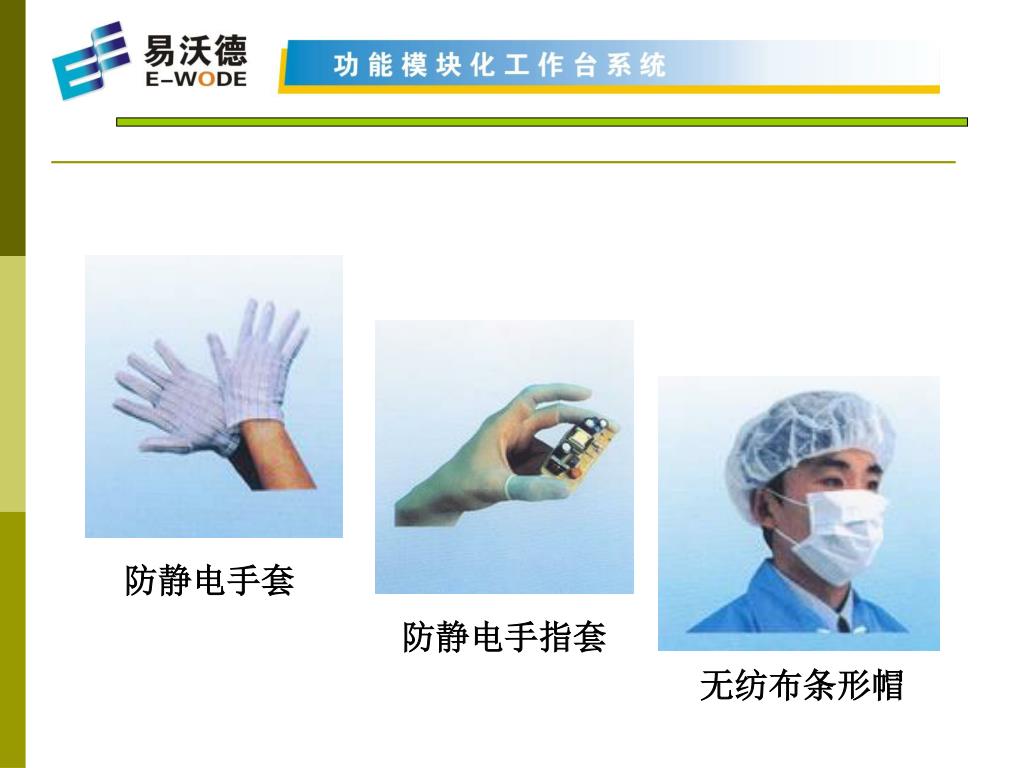

  5. 防静电手套 防静电手指套 无纺布条形帽

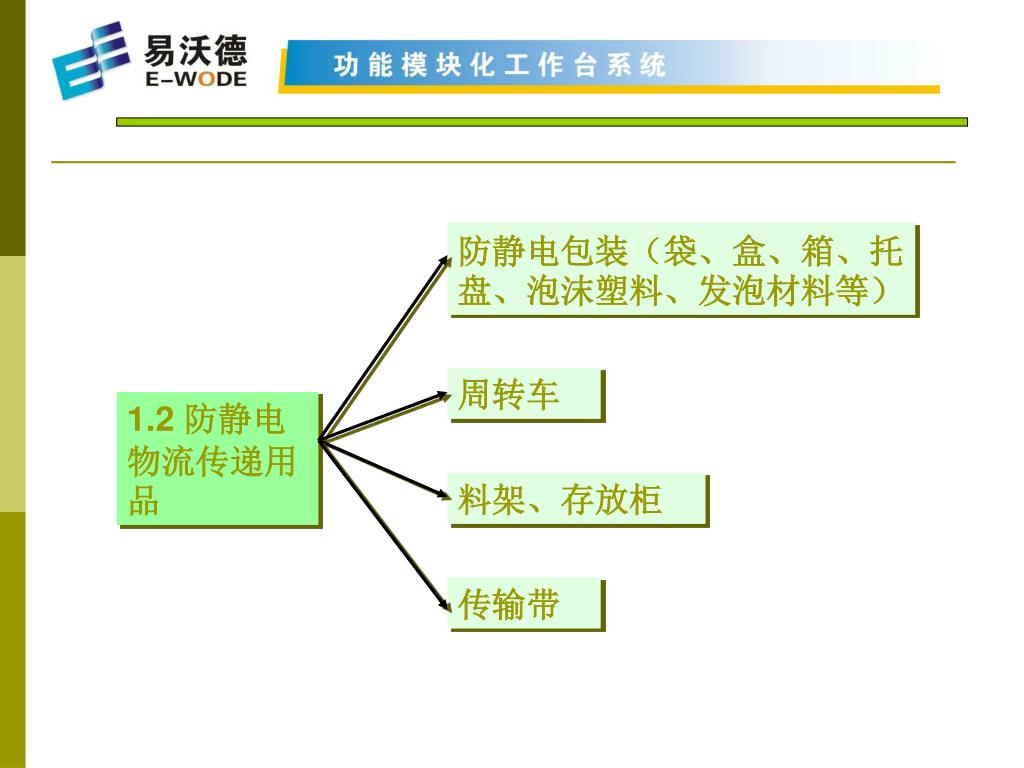

  6. 防静电包装（袋、盒、箱、托盘、泡沫塑料、发泡材料等）防静电包装（袋、盒、箱、托盘、泡沫塑料、发泡材料等） 周转车 1.2 防静电物流传递用品 料架、存放柜 传输带

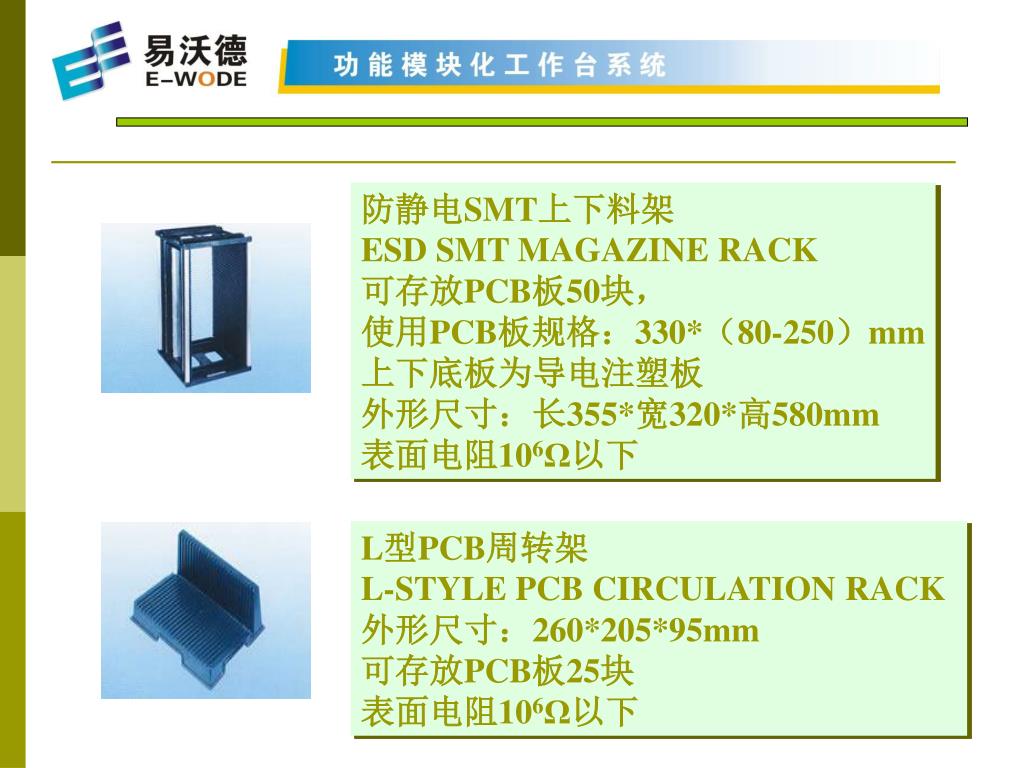

  7. 防静电SMT上下料架ESD SMT MAGAZINE RACK 可存放PCB板50块，使用PCB板规格：330*（80-250）mm上下底板为导电注塑板外形尺寸：长355*宽320*高580mm表面电阻106Ω以下 L型PCB周转架L-STYLE PCB CIRCULATION RACK 外形尺寸：260*205*95mm可存放PCB板25块 表面电阻106Ω以下

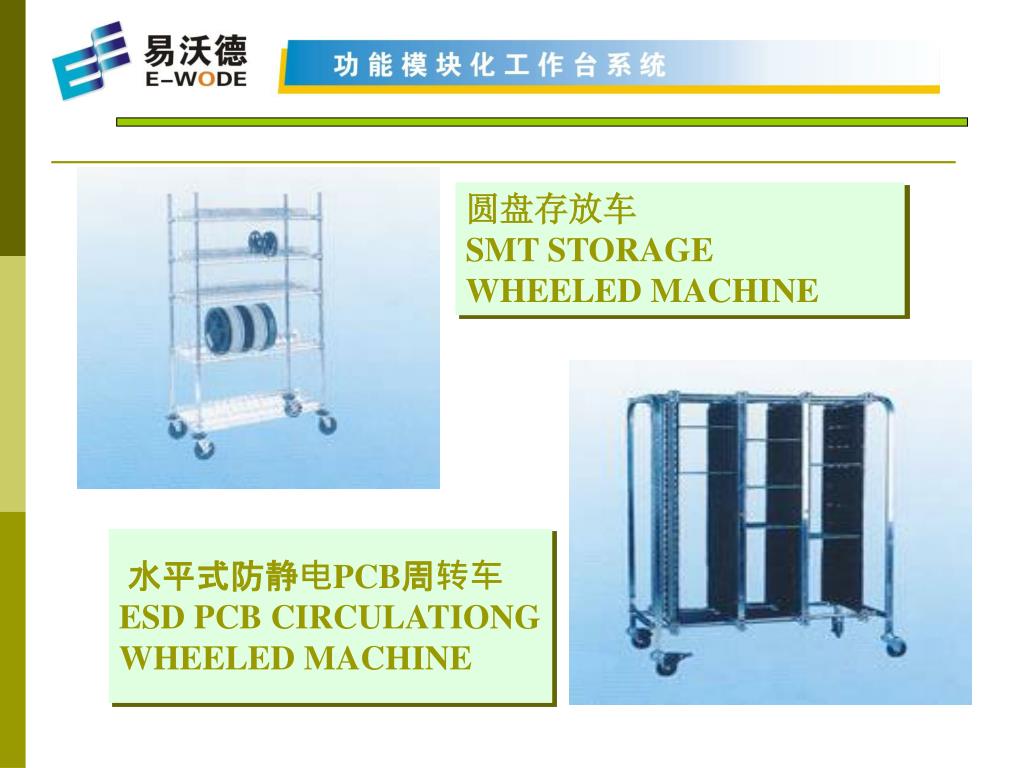

  8. 圆盘存放车SMT STORAGE WHEELED MACHINE 水平式防静电PCB周转车ESD PCB CIRCULATIONG WHEELED MACHINE

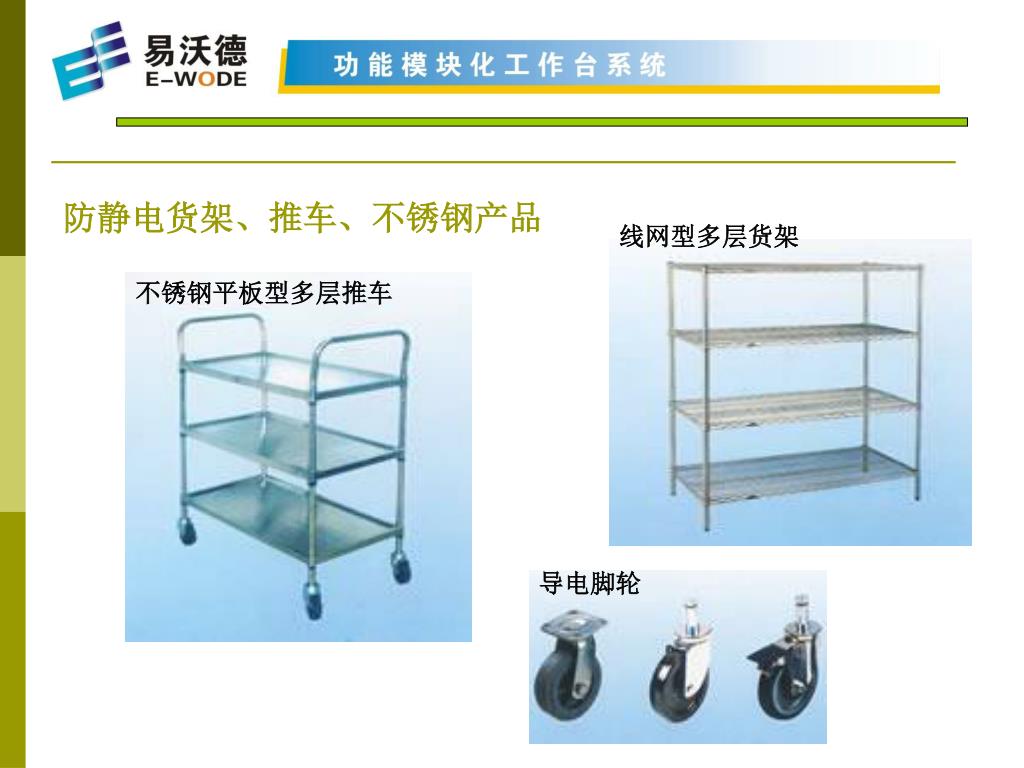

  9. 防静电货架、推车、不锈钢产品 线网型多层货架 不锈钢平板型多层推车 导电脚轮

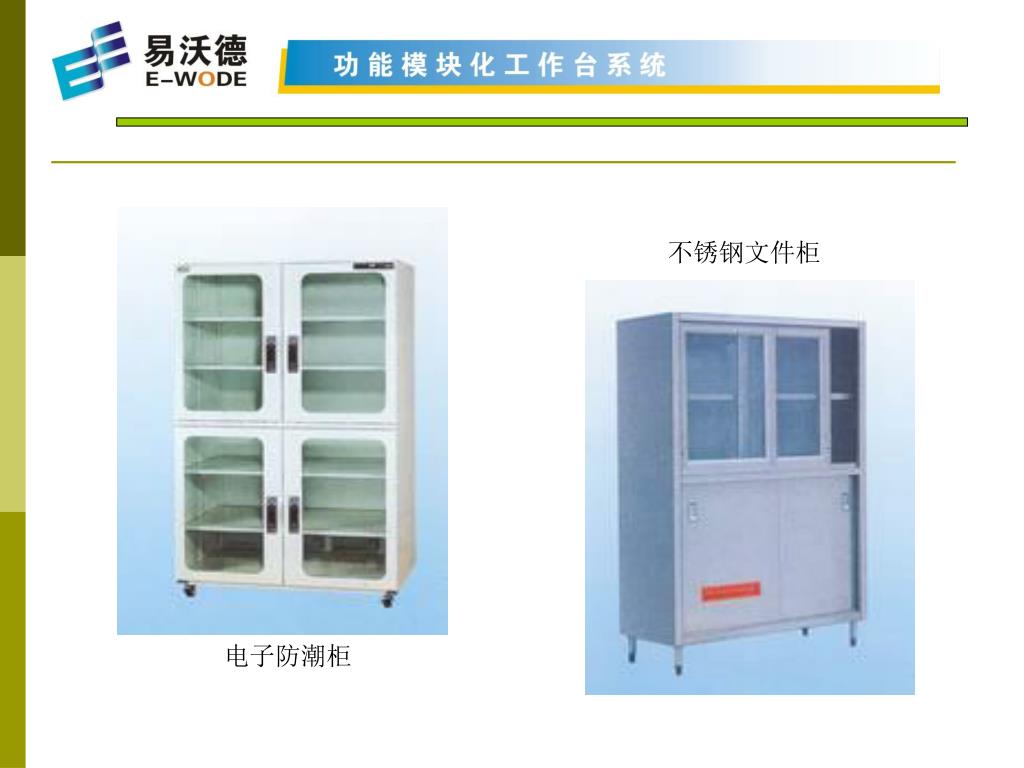

  10. 不锈钢文件柜 电子防潮柜

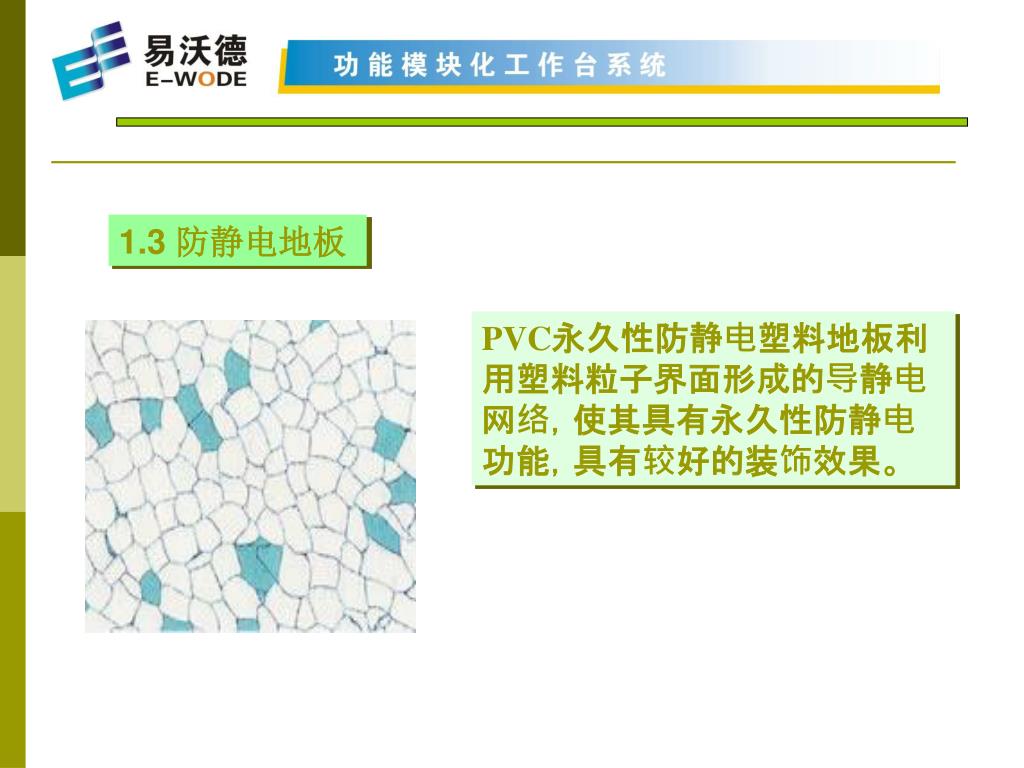

  11. 1.3 防静电地板 PVC永久性防静电塑料地板利用塑料粒子界面形成的导静电网络，使其具有永久性防静电功能，具有较好的装饰效果。

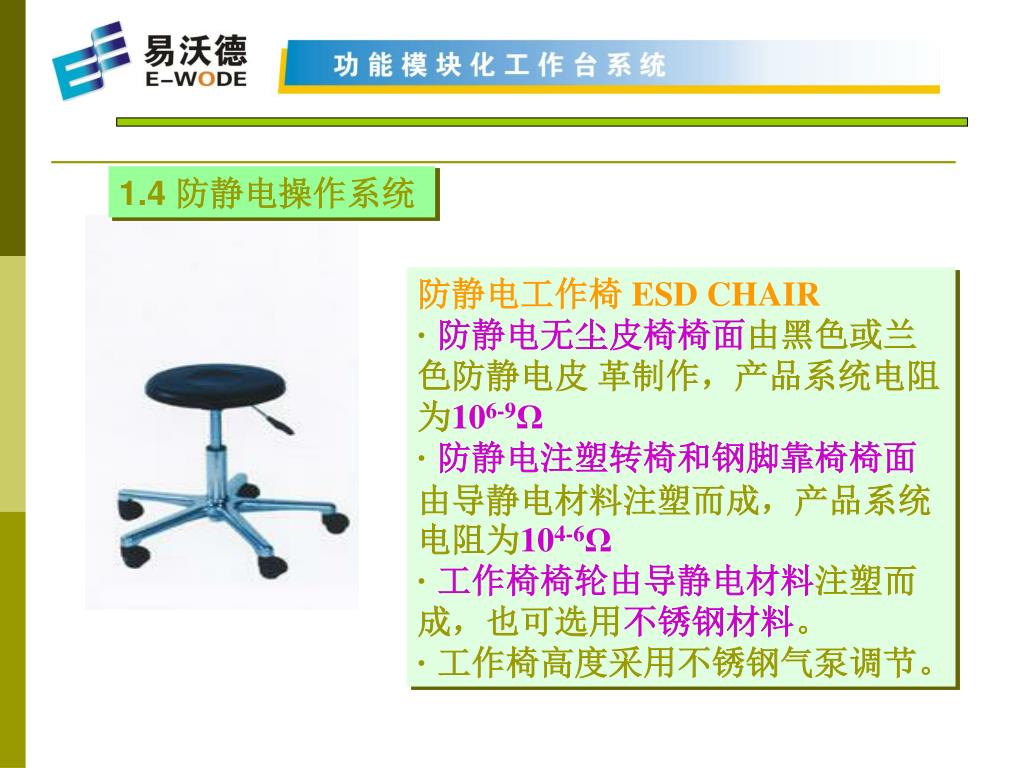

  12. 1.4 防静电操作系统 防静电工作椅 ESD CHAIR· 防静电无尘皮椅椅面由黑色或兰色防静电皮 革制作，产品系统电阻为106-9Ω· 防静电注塑转椅和钢脚靠椅椅面由导静电材料注塑而成，产品系统电阻为104-6Ω· 工作椅椅轮由导静电材料注塑而成，也可选用不锈钢材料。· 工作椅高度采用不锈钢气泵调节。

  13. 防静电工作台 ESD WORKTABLE· 台面采用压模防火板，具永久性防静电、耐火和耐磨功能· 工作台高度、水平及重心可调节，以适应不同生产要求· 支架由带防静电漆的钢板制成，坚固耐用，永久性防静电· 工作台附件可根据需要选择，自由装配组合。· 台面电阻：106-9Ω

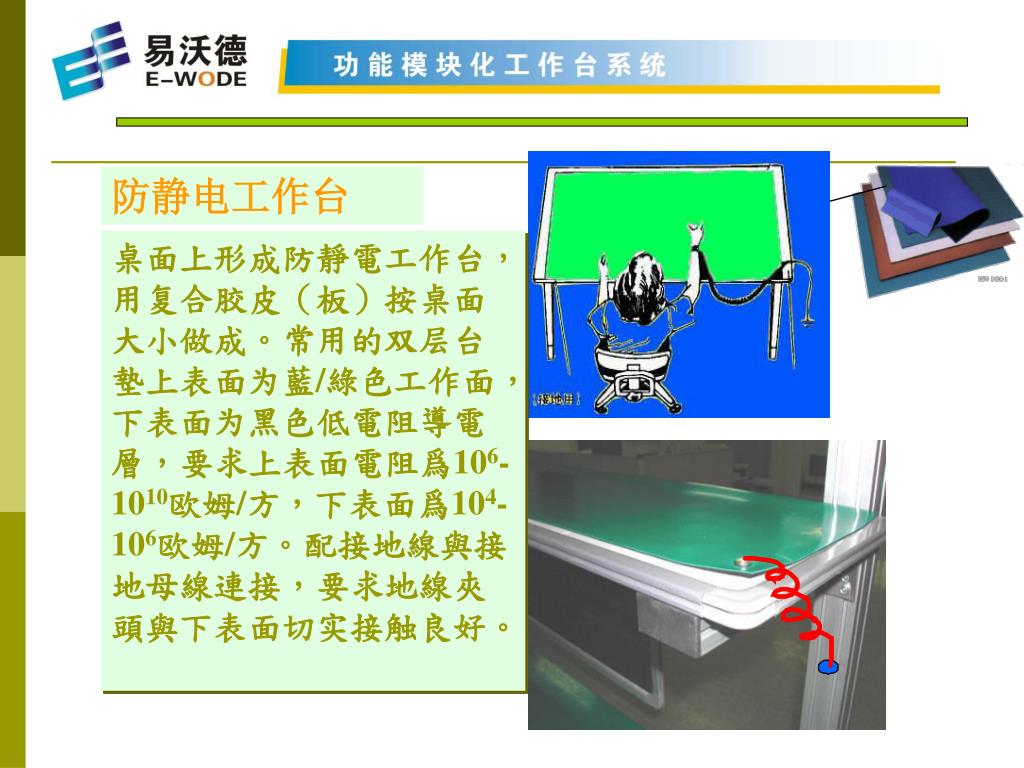

  14. 防静电工作台 桌面上形成防靜電工作台，用复合胶皮（板）按桌面大小做成。常用的双层台墊上表面为藍/綠色工作面，下表面为黑色低電阻導電層，要求上表面電阻爲106-1010欧姆/方，下表面爲104-106欧姆/方。配接地線與接地母線連接，要求地線夾頭與下表面切实接触良好。

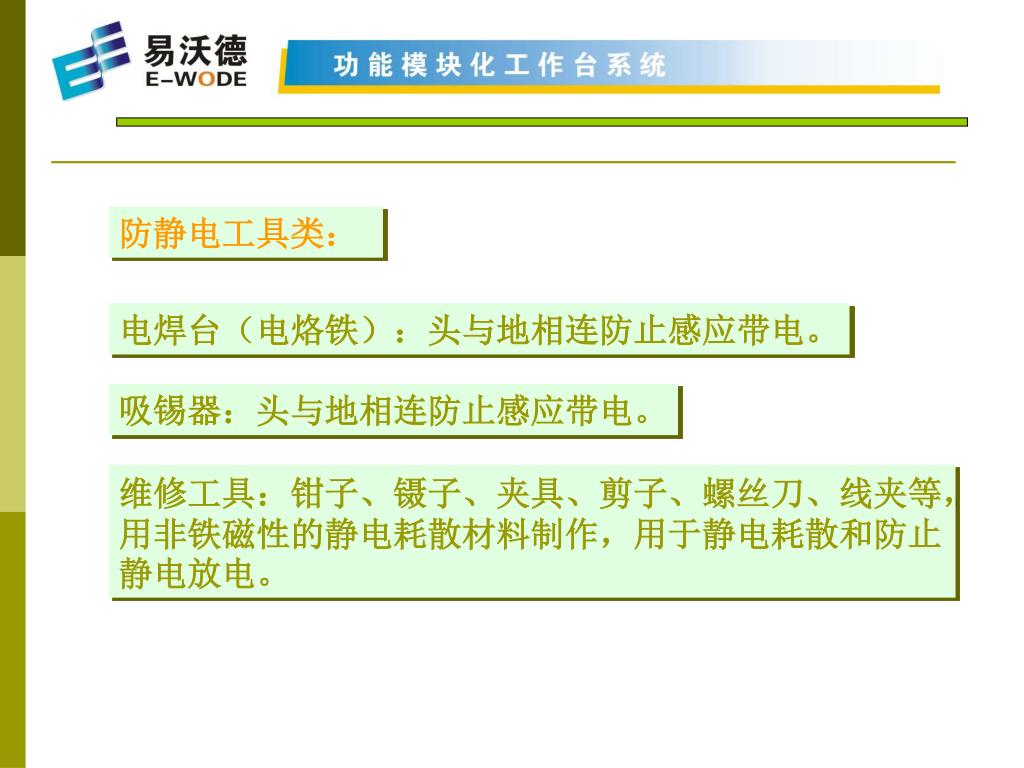

  15. 防静电工具类： 电焊台（电烙铁）：头与地相连防止感应带电。 吸锡器：头与地相连防止感应带电。 维修工具：钳子、镊子、夹具、剪子、螺丝刀、线夹等，用非铁磁性的静电耗散材料制作，用于静电耗散和防止静电放电。

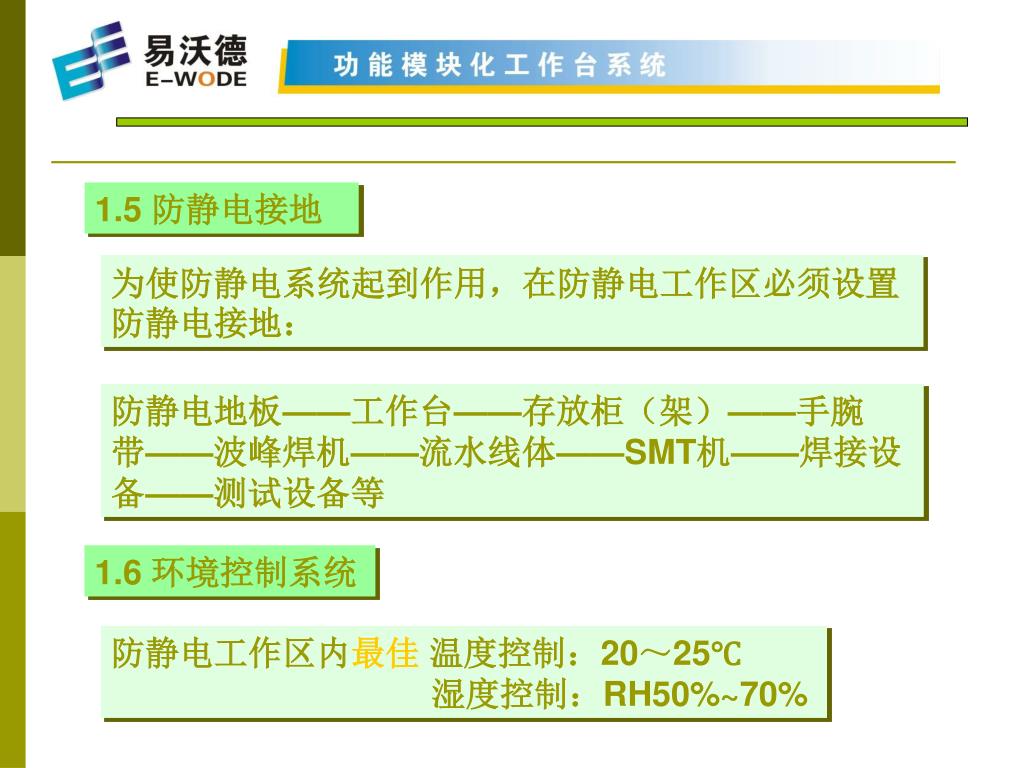

  16. 1.5 防静电接地 为使防静电系统起到作用，在防静电工作区必须设置防静电接地： 防静电地板——工作台——存放柜（架）——手腕带——波峰焊机——流水线体——SMT机——焊接设备——测试设备等 1.6 环境控制系统 防静电工作区内最佳 温度控制：20～25℃ 湿度控制：RH50%~70%

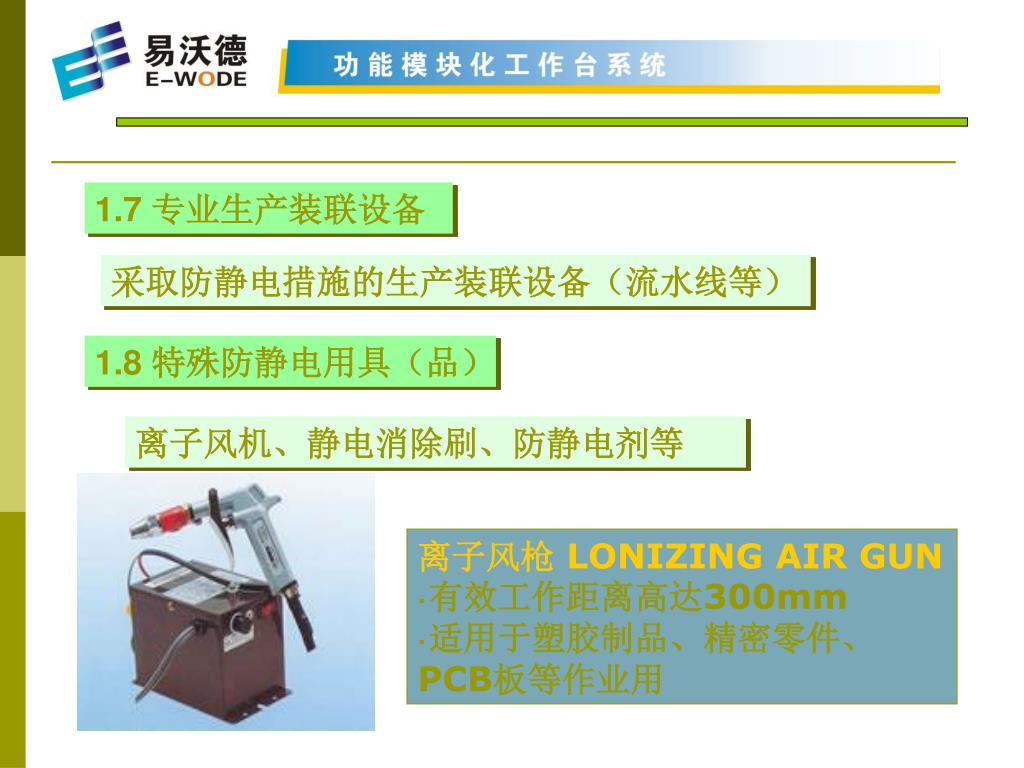

  17. 1.7 专业生产装联设备 采取防静电措施的生产装联设备（流水线等） 1.8 特殊防静电用具（品） 离子风机、静电消除刷、防静电剂等 离子风枪 LONIZING AIR GUN·有效工作距离高达300mm·适用于塑胶制品、精密零件、PCB板等作业用

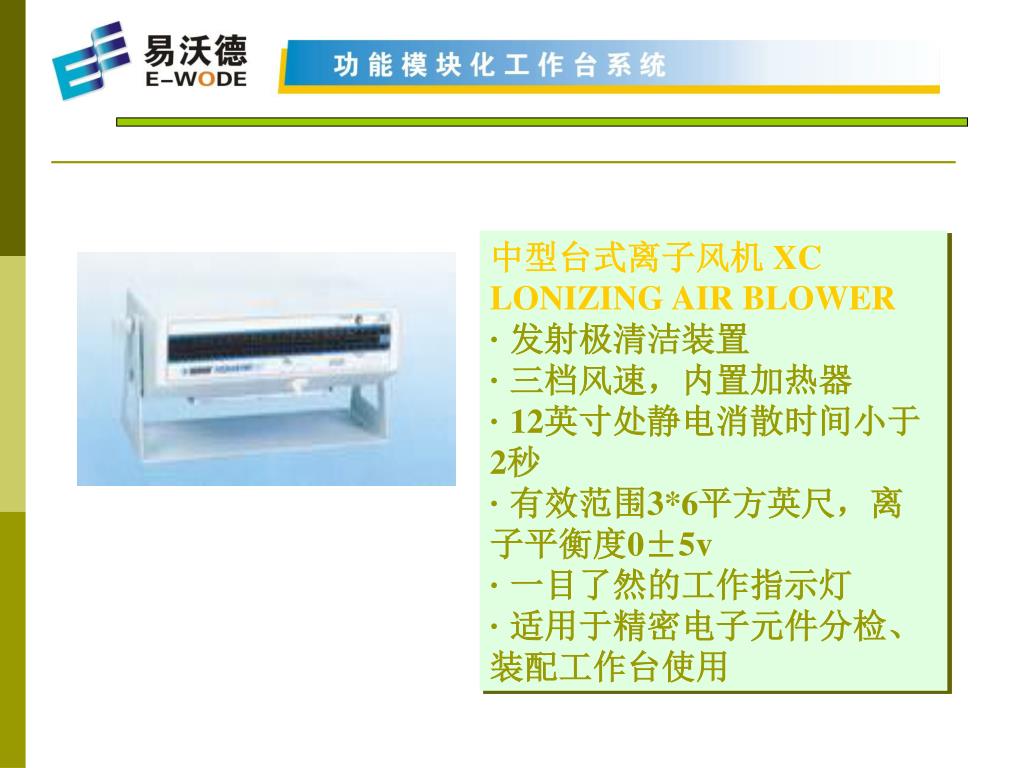

  18. 中型台式离子风机 XC LONIZING AIR BLOWER· 发射极清洁装置· 三档风速，内置加热器· 12英寸处静电消散时间小于2秒· 有效范围3*6平方英尺，离子平衡度0±5v· 一目了然的工作指示灯· 适用于精密电子元件分检、装配工作台使用

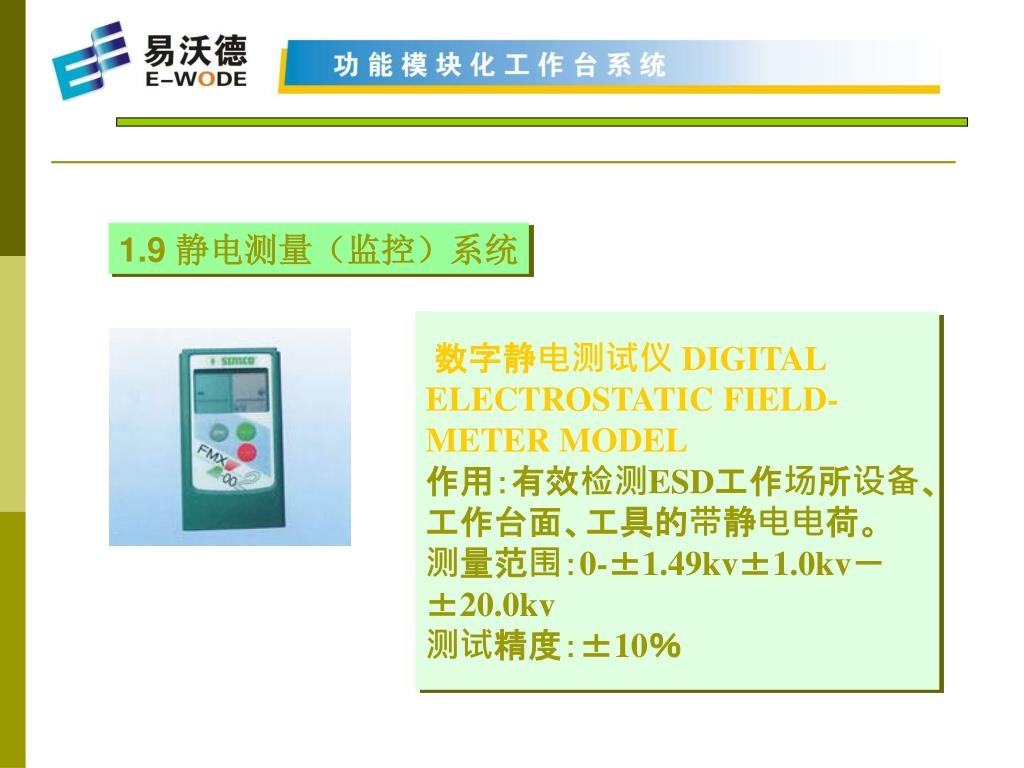

  19. 1.9 静电测量（监控）系统 数字静电测试仪 DIGITAL ELECTROSTATIC FIELD-METER MODEL作用：有效检测ESD工作场所设备、工作台面、工具的带静电电荷。测量范围：0-±1.49kv±1.0kv－±20.0kv测试精度：±10％

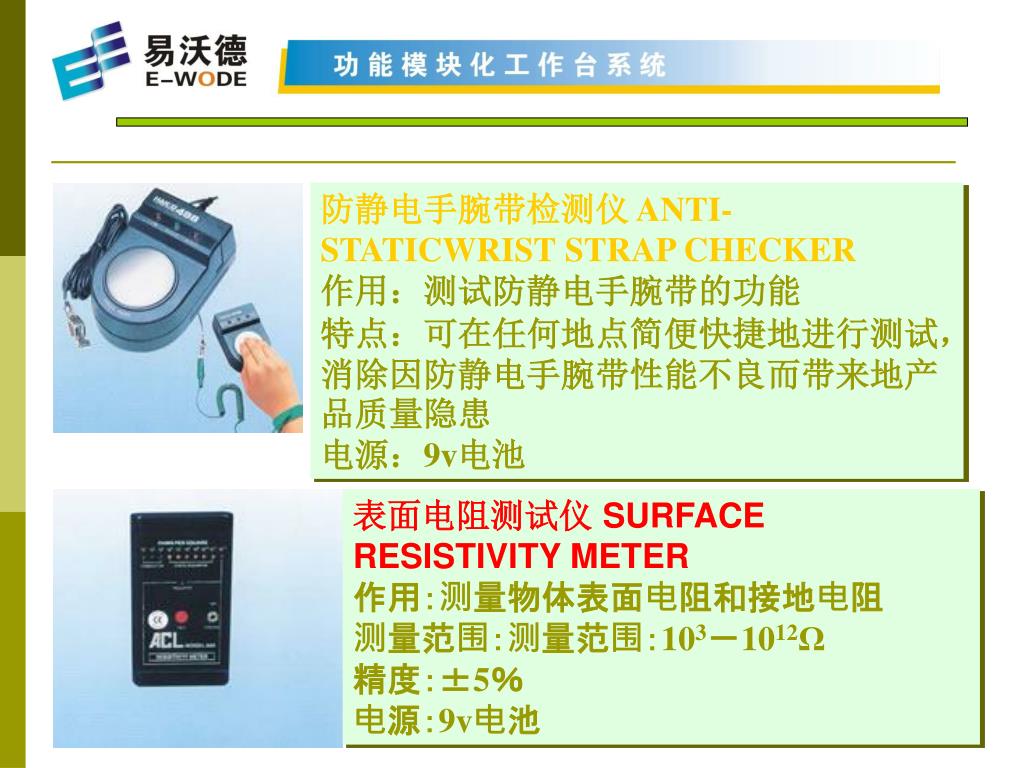

  20. 防静电手腕带检测仪 ANTI-STATICWRIST STRAP CHECKER作用：测试防静电手腕带的功能特点：可在任何地点简便快捷地进行测试，消除因防静电手腕带性能不良而带来地产品质量隐患电源：9v电池 表面电阻测试仪 SURFACE RESISTIVITY METER作用：测量物体表面电阻和接地电阻测量范围：测量范围：103－1012Ω 精度：±5％电源：9v电池

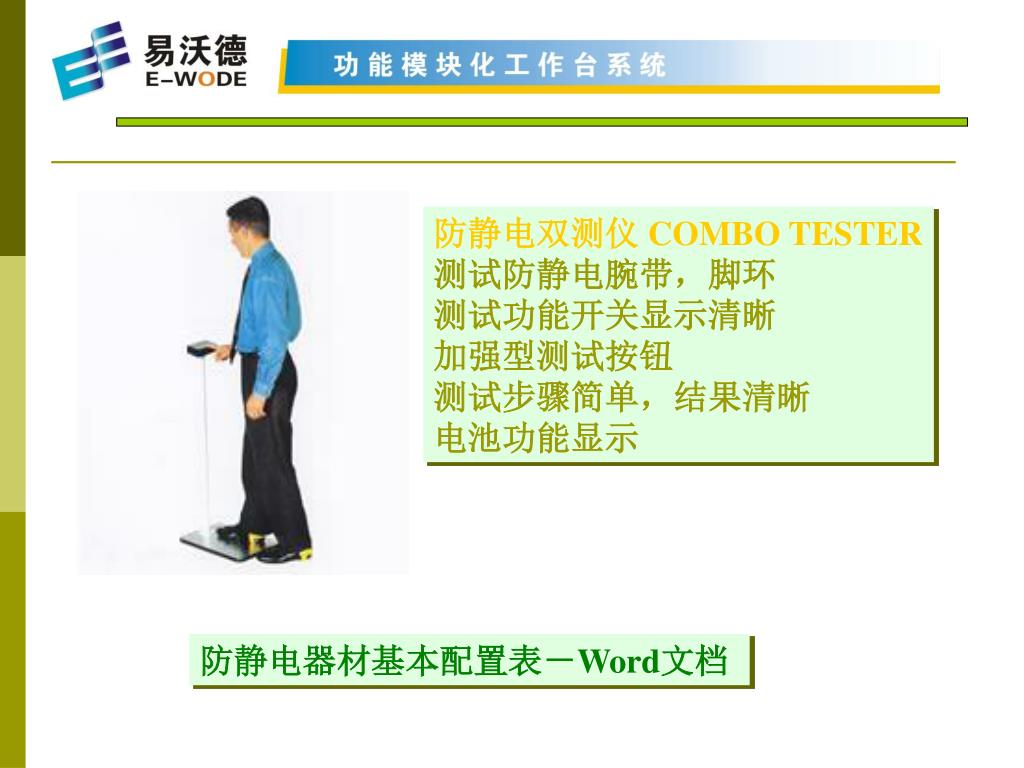

  21. 防静电双测仪 COMBO TESTER测试防静电腕带，脚环测试功能开关显示清晰加强型测试按钮测试步骤简单，结果清晰电池功能显示 防静电器材基本配置表－Word文档

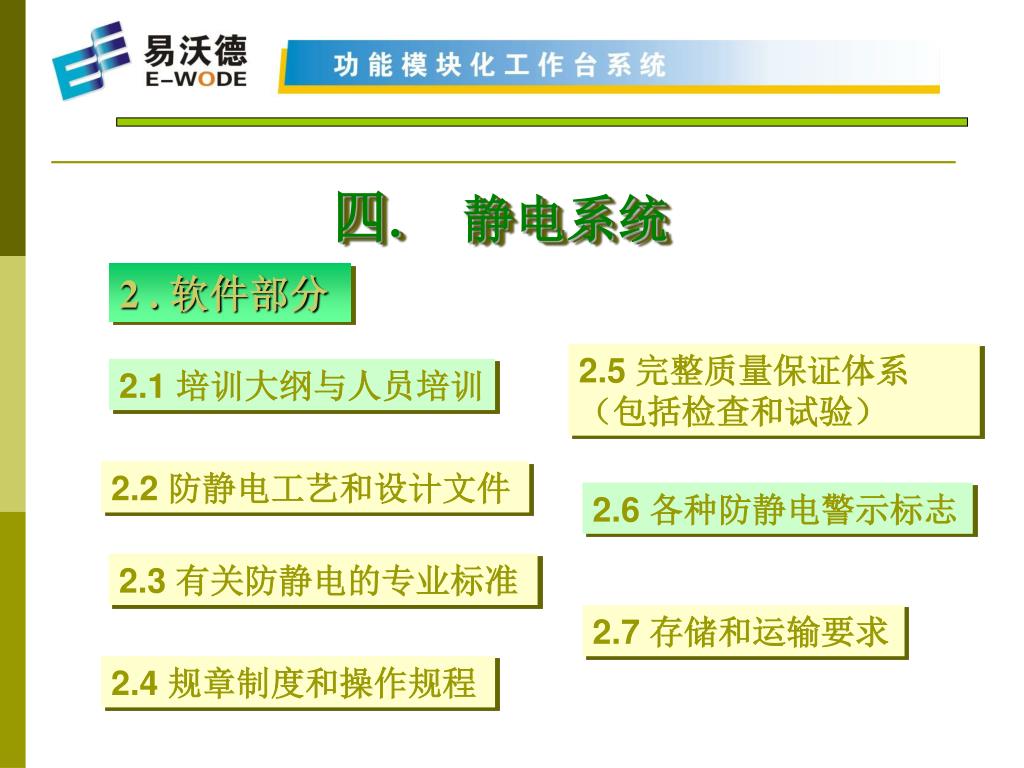

  22. 四.静电系统 2 . 软件部分 2.5 完整质量保证体系（包括检查和试验） 2.1 培训大纲与人员培训 2.2 防静电工艺和设计文件 2.6 各种防静电警示标志 2.3 有关防静电的专业标准 2.7 存储和运输要求 2.4 规章制度和操作规程

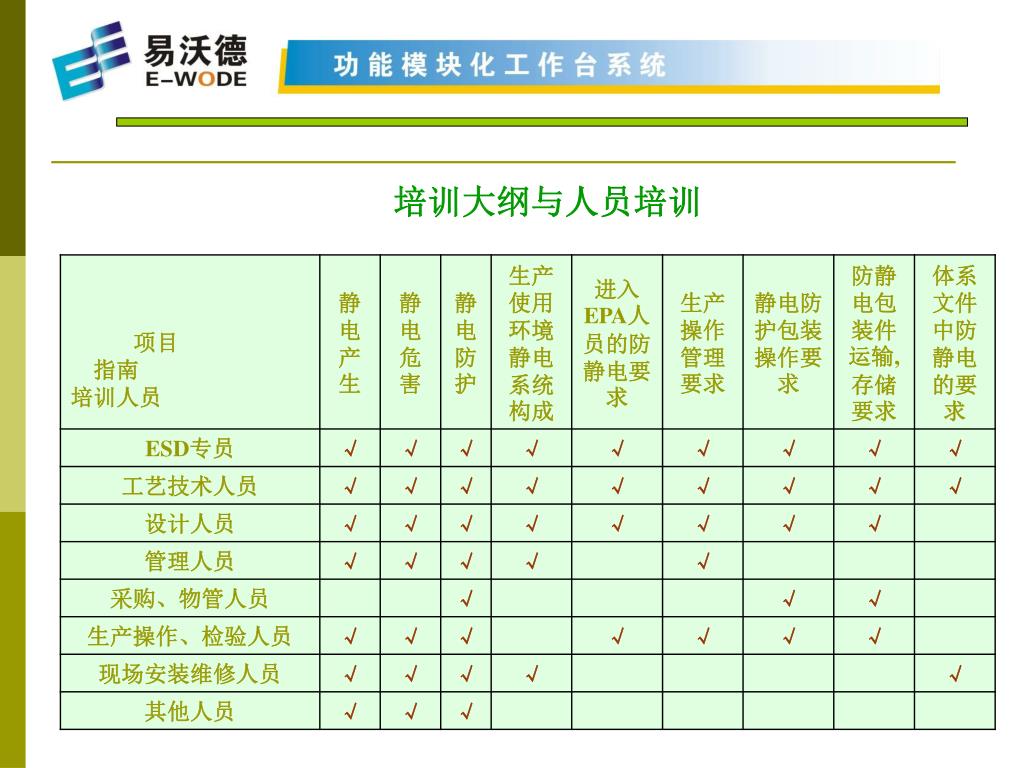

  23. 培训大纲与人员培训

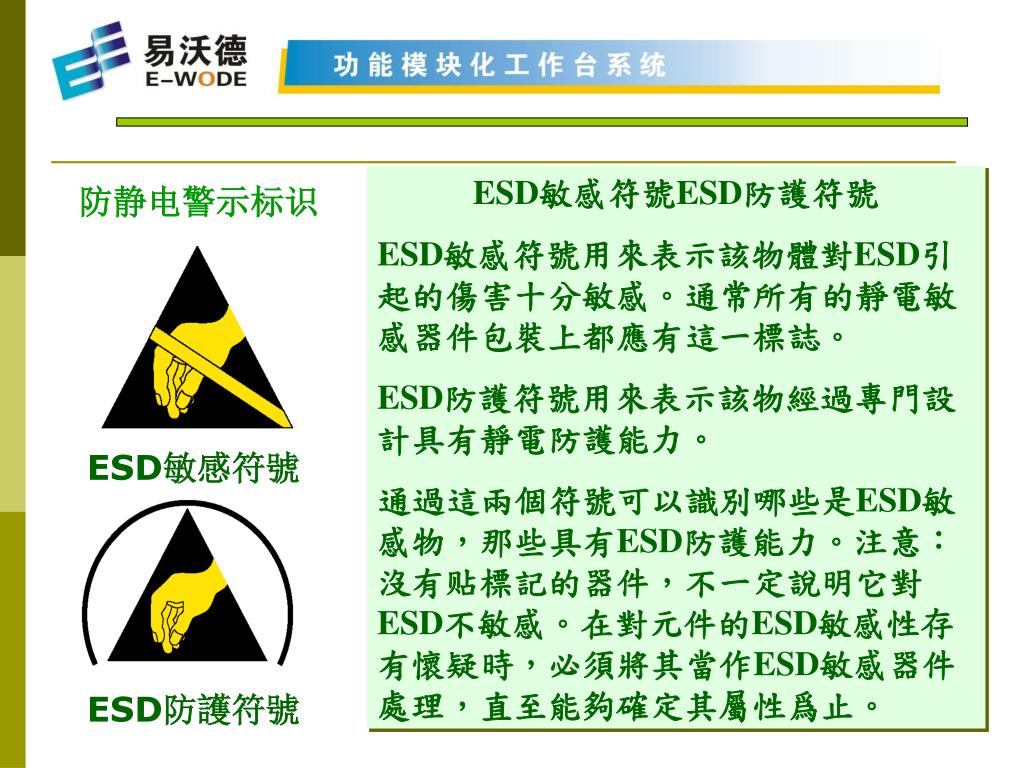

  24. ESD敏感符號ESD防護符號 ESD敏感符號用來表示該物體對ESD引起的傷害十分敏感。通常所有的靜電敏感器件包裝上都應有這一標誌。 ESD防護符號用來表示該物經過專門設計具有靜電防護能力。 通過這兩個符號可以識別哪些是ESD敏感物，那些具有ESD防護能力。注意：沒有贴標記的器件，不一定說明它對ESD不敏感。在對元件的ESD敏感性存有懷疑時，必須將其當作ESD敏感器件處理，直至能夠確定其屬性爲止。 防静电警示标识 ESD敏感符號 ESD防護符號

  25. 通常在靜電防護區域外張貼相應的警告圖示， 並用警示膠帶劃分區域。
