  1. Web Services und Workflow-Steuerung Thorsten Kanzleiter

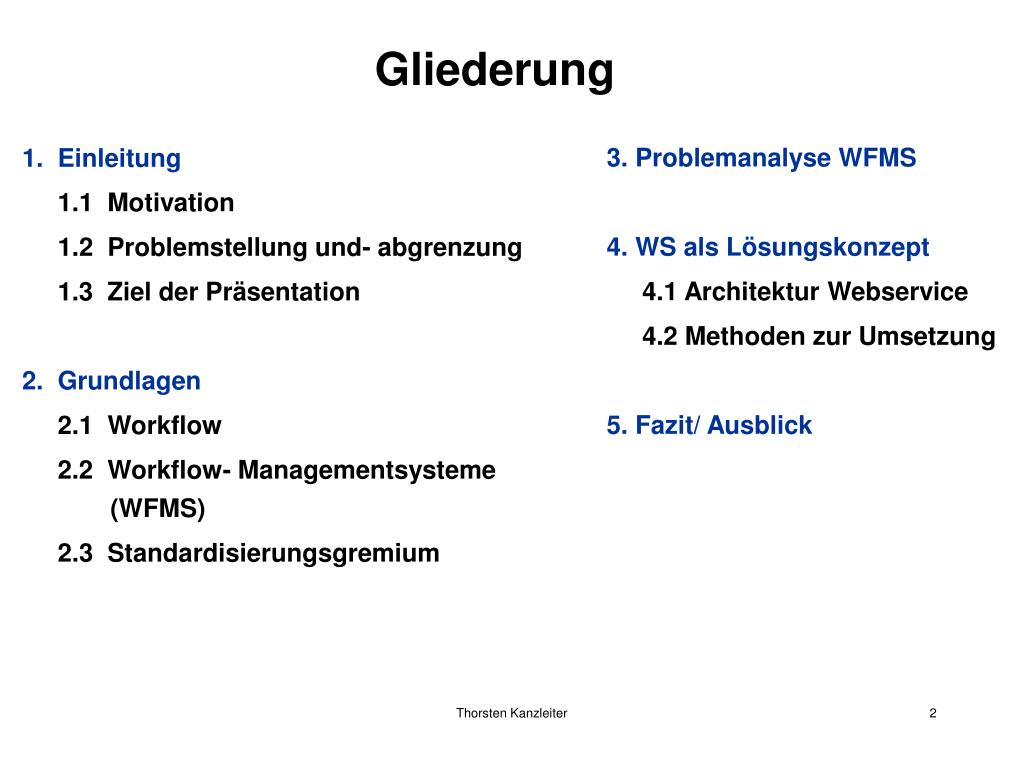

  2. 1.Einleitung 1.1 Motivation 1.2 Problemstellung und- abgrenzung 1.3 Ziel der Präsentation 2. Grundlagen 2.1 Workflow 2.2 Workflow- Managementsysteme (WFMS) 2.3 Standardisierungsgremium Gliederung 3. Problemanalyse WFMS 4. WS als Lösungskonzept 4.1 Architektur Webservice 4.2 Methoden zur Umsetzung 5. Fazit/ Ausblick Thorsten Kanzleiter

  3. 1. Einleitung Thorsten Kanzleiter

  4. 1. Einleitung 2. Grundlagen 2.1 Workflow 2.2 WFMS 2.3 WFMC 3. Problemanalyse 4. Lösungskonzept WS 4.1 Architektur 4.2 Methoden 5. Fazit/ Ausblick Motivation • neue Wege der Zusammenarbeit durch Webservices (WS) über Internet • WS wichtig für Workflow- Technologie Thorsten Kanzleiter

  5. 1. Einleitung 2. Grundlagen 2.1 Workflow 2.2 WFMS 2.3 WFMC 3. Problemanalyse 4. Lösungskonzept WS 4.1 Architektur 4.2 Methoden 5. Fazit/ Ausblick Probleme • Wettbewerbsdruck • heterogene IT- Landschaften • wachsende Komplexität der GP Thorsten Kanzleiter

  6. Abgrenzung 1. Einleitung 2. Grundlagen 2.1 Workflow 2.2 WFMS 2.3 WFMC 3. Problemanalyse 4. Lösungskonzept WS 4.1 Architektur 4.2 Methoden 5. Fazit/ Ausblick WF-Management Thorsten Kanzleiter

  7. 1. Einleitung 2. Grundlagen 2.1 Workflow 2.2 WFMS 2.3 WFMC 3. Problemanalyse 4. Lösungskonzept WS 4.1 Architektur 4.2 Methoden 5. Fazit/ Ausblick Ziel der Präsentation  WFMS  Webservices  Methoden zurkooperativen Workflow- Steuerung Thorsten Kanzleiter

  8. 2. Grundlagen Thorsten Kanzleiter

  9. 1. Einleitung 2. Grundlagen 2.1 Workflow 2.2 WFMS 2.3 WFMC 3. Problemanalyse 4. Lösungskonzept WS 4.1 Architektur 4.2 Methoden 5. Fazit/ Ausblick Workflow „Ein Workflow ist eine endliche Folge von Aktivitäten, wobei die Folge durch Ereignisse ausgelöst und beendet werden.“ Thorsten Kanzleiter

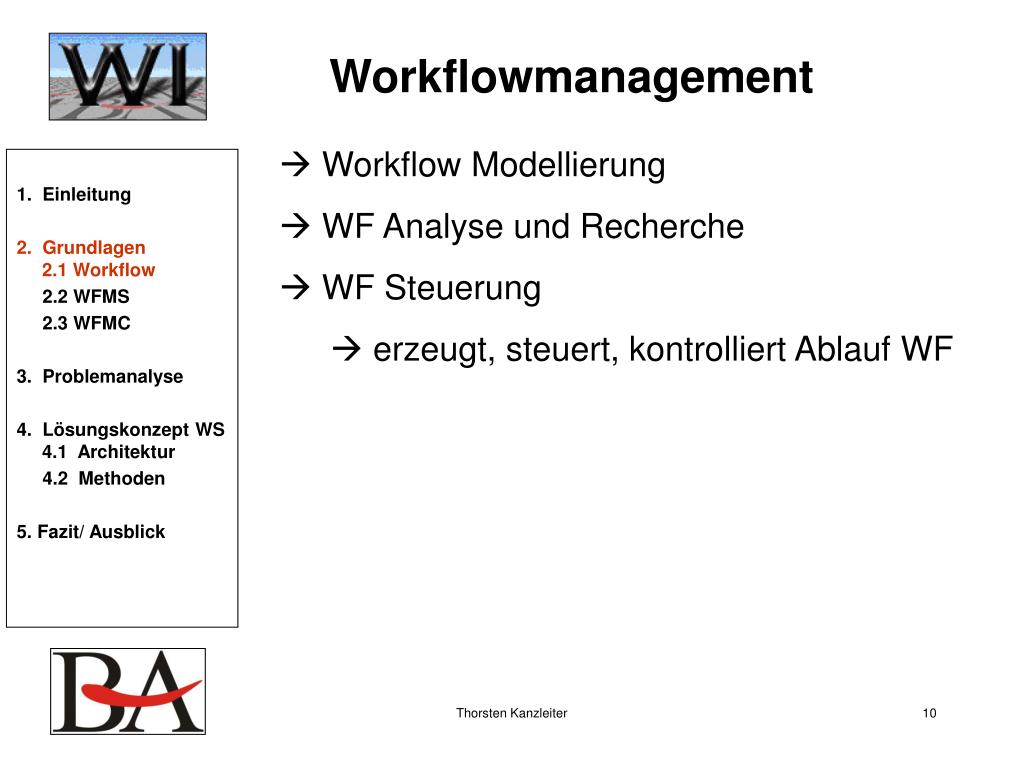

  10. 1. Einleitung 2. Grundlagen 2.1 Workflow 2.2 WFMS 2.3 WFMC 3. Problemanalyse 4. Lösungskonzept WS 4.1 Architektur 4.2 Methoden 5. Fazit/ Ausblick Workflowmanagement • Workflow Modellierung • WF Analyse und Recherche • WF Steuerung • erzeugt, steuert, kontrolliert Ablauf WF Thorsten Kanzleiter

  11. 1. Einleitung 2. Grundlagen 2.1 Workflow 2.2 WFMS 2.3 WFMC 3. Problemanalyse 4. Lösungskonzept WS 4.1 Architektur 4.2 Methoden 5. Fazit/ Ausblick Workflow • Beispiel: Thorsten Kanzleiter

  12. 1. Einleitung 2. Grundlagen 2.1 Workflow 2.2 WFMS 2.3 WFMC 3. Problemanalyse 4. Lösungskonzept WS 4.1 Architektur 4.2 Methoden 5. Fazit/ Ausblick Workflowmanagementsysteme Ein WFMS wird als ein aus Software bestehendes System bezeichnet, das die Erzeugung und Ausführung von Arbeitsabläufen unterstützt, mit den an der Durchführung der Arbeitsabläufe beteiligten Personen interagiert und, falls notwendig, den Aufruf von Applikationen veranlasst. Thorsten Kanzleiter

  13. 1. Einleitung 2. Grundlagen 2.1 Workflow 2.2 WFMS 2.3 WFMC 3. Problemanalyse 4. Lösungskonzept WS 4.1 Architektur 4.2 Methoden 5. Fazit/ Ausblick Workflow Management Coalition • WFMC 1993 • non- Profit Interessenverband • Standards bei WFMS • Förderung Interoperabilität • Schnittstellen- und Komponentendefinition Thorsten Kanzleiter

  14. WFMC Referenzmodell 1. Einleitung 2. Grundlagen 2.1 Workflow 2.2 WFMS 2.3 WFMC 3. Problemanalyse 4. Lösungskonzept WS 4.1 Architektur 4.2 Methoden 5. Fazit/ Ausblick Komponenten Thorsten Kanzleiter

  15. 1. Einleitung 2. Grundlagen 2.1 Workflow 2.2 WFMS 2.3 WFMC 3. Problemanalyse 4. Lösungskonzept WS 4.1 Architektur 4.2 Methoden 5. Fazit/ Ausblick Workflow Management Coalition • Interface 1: Wf Definition Interchange • Interface 2: Client Application Interface • Interface 3: Invoked Application Interface • Interface 4: WAPI Interoperability Functions • Interface 5: Administrations & Monitoring Interface Thorsten Kanzleiter

  16. 3. Problemanalyse Thorsten Kanzleiter

  17. Probleme 1. Einleitung 2. Grundlagen 2.1 Workflow 2.2 WFMS 2.3 WFMC 3. Problemanalyse 4. Lösungskonzept WS 4.1 Architektur 4.2 Methoden 5. Fazit/ Ausblick Thorsten Kanzleiter

  18. 1. Einleitung 2. Grundlagen 2.1 Workflow 2.2 WFMS 2.3 WFMC 3. Problemanalyse 4. Lösungskonzept WS 4.1 Architektur 4.2 Methoden 5. Fazit/ Ausblick Probleme • definitionsbasierte WF-Steuerung • unterschiedliche Anwendungen, Systeme • Informationen u. a.repliziert • unterschiedliche Programmiersprachen, Betriebssysteme • plattformspezifisch • komplexe Enterprise Application Integration (EAI) – teuer, aufwendig, permanenter Prozeß • B2B: gleiche Plattform erforderlich Thorsten Kanzleiter

  19. Probleme Unternehmen A 1. Einleitung 2. Grundlagen 2.1 Workflow 2.2 WFMS 2.3 WFMC 3. Problemanalyse 4. Lösungskonzept WS 4.1 Architektur 4.2 Methoden 5. Fazit/ Ausblick keine standardisierte Kommunikation Unternehmen B Thorsten Kanzleiter

  20. Erhoffter Nutzen von WS • Ziele: - vertragsbasierte WF-Steuerung - Flexibilität - Interoperabilität - Kundenservice erhöhen 1. Einleitung 2. Grundlagen 2.1 Workflow 2.2 WFMS 2.3 WFMC 3. Problemanalyse 4. Lösungskonzept WS 4.1 Architektur 4.2 Methoden 5. Fazit/ Ausblick Unternehmen A standardisierte Kommunikation Unternehmen B Unternehmen C Thorsten Kanzleiter

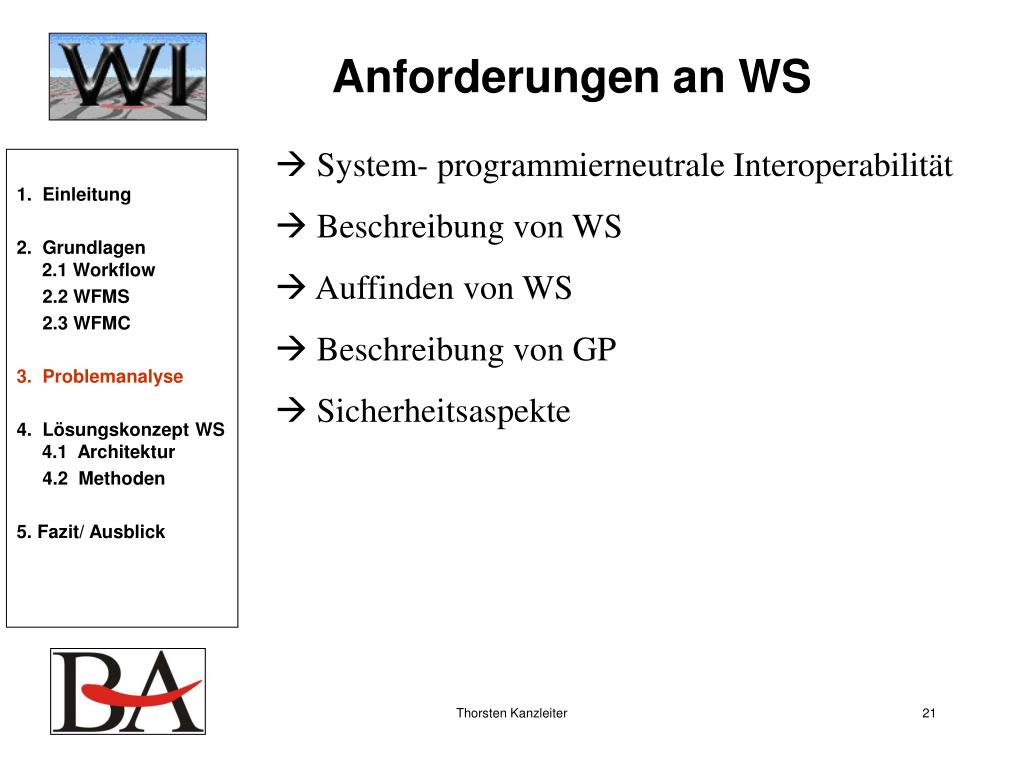

  21. Anforderungen an WS • System- programmierneutrale Interoperabilität • Beschreibung von WS • Auffinden von WS • Beschreibung von GP • Sicherheitsaspekte 1. Einleitung 2. Grundlagen 2.1 Workflow 2.2 WFMS 2.3 WFMC 3. Problemanalyse 4. Lösungskonzept WS 4.1 Architektur 4.2 Methoden 5. Fazit/ Ausblick Thorsten Kanzleiter

  22. 4. Webservices als Lösungskonzept Thorsten Kanzleiter

  23. WS Architektur • Simple Object Access Protocol (SOAP) - Kommunikation • Webservice Description Language (WSDL) - Beschreibung non Webservices • Universal Description, Discovery and Integration (UDDI) - Verzeichnisdienst 1. Einleitung 2. Grundlagen 2.1 Workflow 2.2 WFMS 2.3 WFMC 3. Problemanalyse 4. Lösungskonzept WS 4.1 Architektur 4.2 Methoden 5. Fazit/ Ausblick Thorsten Kanzleiter

  24. WS Architektur 1. Einleitung 2. Grundlagen 2.1 Workflow 2.2 WFMS 2.3 WFMC 3. Problemanalyse 4. Lösungskonzept WS4.1 Architektur 4.2 Methoden 5. Fazit/ Ausblick Thorsten Kanzleiter

  25. Beschreibung von GP 1. Einleitung 2. Grundlagen 2.1 Workflow 2.2 WFMS 2.3 WFMC 3. Problemanalyse 4. Lösungskonzept WS 4.1 Architektur 4.2 Methoden 5. Fazit/ Ausblick Thorsten Kanzleiter

  26. Methoden • Web Service Flow Lamguage (WSFL) • Web Services for Business Process Design (XLANG) • Business Process Execution Language for WS • (BPEL4WS) • Electronic Business Extensible Markup Language (ebXML) 1. Einleitung 2. Grundlagen 2.1 Workflow 2.2 WFMS 2.3 WFMC 3. Problemanalyse 4. Lösungskonzept WS 4.1 Architektur 4.2 Methoden 5. Fazit/ Ausblick Thorsten Kanzleiter

  27. WSFL (IBM) • Definition von WF basierend auf WS • XML basierte Sprachdefinition • Kompositionen • Strukturierte Prozess-Entwicklung 1. Einleitung 2. Grundlagen 2.1 Workflow 2.2 WFMS 2.3 WFMC 3. Problemanalyse 4. Lösungskonzept WS 4.1 Architektur 4.2 Methoden 5. Fazit/ Ausblick Thorsten Kanzleiter

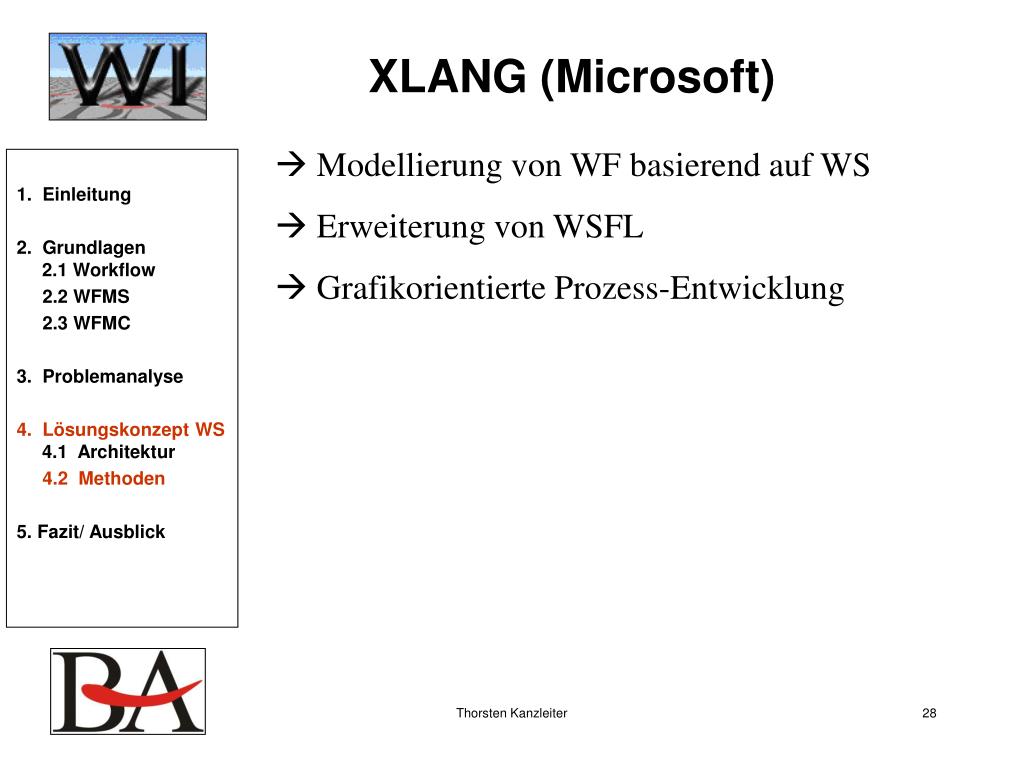

  28. XLANG (Microsoft) • Modellierung von WF basierend auf WS • Erweiterung von WSFL • Grafikorientierte Prozess-Entwicklung 1. Einleitung 2. Grundlagen 2.1 Workflow 2.2 WFMS 2.3 WFMC 3. Problemanalyse 4. Lösungskonzept WS 4.1 Architektur 4.2 Methoden 5. Fazit/ Ausblick Thorsten Kanzleiter

  29. BPEL4WS (IBM, MS, BEA) • basiert auf XML bzw. WSDL • BPEL kombiniert Vorteile von XLANG und WSFL 1. Einleitung 2. Grundlagen 2.1 Workflow 2.2 WFMS 2.3 WFMC 3. Problemanalyse 4. Lösungskonzept WS 4.1 Architektur 4.2 Methoden 5. Fazit/ Ausblick Thorsten Kanzleiter

  30. ebXML 1. Einleitung 2. Grundlagen 2.1 Workflow 2.2 WFMS 2.3 WFMC 3. Problemanalyse 4. Lösungskonzept WS 4.1 Architektur 4.2 Methoden 5. Fazit/ Ausblick Thorsten Kanzleiter

  31. WS Stack 1. Einleitung 2. Grundlagen 2.1 Workflow 2.2 WFMS 2.3 WFMC 3. Problemanalyse 4. Lösungskonzept WS 4.1 Architektur 4.2 Methoden 5. Fazit/ Ausblick Thorsten Kanzleiter

  32. GP mit WS 1. Einleitung 2. Grundlagen 2.1 Workflow 2.2 WFMS 2.3 WFMC 3. Problemanalyse 4. Lösungskonzept WS 4.1 Architektur 4.2 Methoden 5. Fazit/ Ausblick Thorsten Kanzleiter

  33. Fazit • WS Interoperabilität zwischen Plattformen • Technologie für diverse Anwendungsgebiete • kooperative WF möglich • Probleme bei Sicherheit 1. Einleitung 2. Grundlagen 2.1 Workflow 2.2 WFMS 2.3 WFMC 3. Problemanalyse 4. Lösungskonzept WS 4.1 Architektur 4.2 Methoden 5. Fazit/ Ausblick Thorsten Kanzleiter

  34. Ausblick • WS Architektur hat sich bewährt • weitere Standardisierung erforderlich 1. Einleitung 2. Grundlagen 2.1 Workflow 2.2 WFMS 2.3 WFMC 3. Problemanalyse 4. Lösungskonzept WS 4.1 Architektur 4.2 Methoden 5. Fazit/ Ausblick Thorsten Kanzleiter

  35. Vielen Dank für Ihre Aufmerksamkeit Thorsten Kanzleiter
