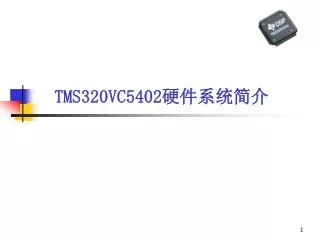

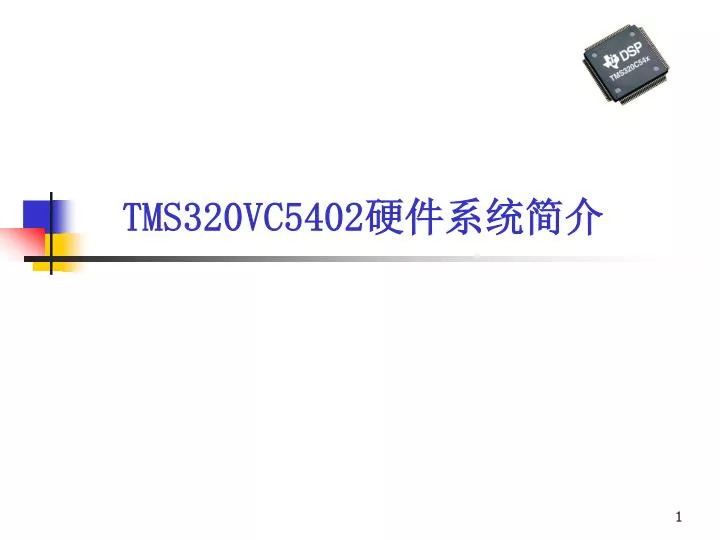

  1. TMS320VC5402硬件系统简介

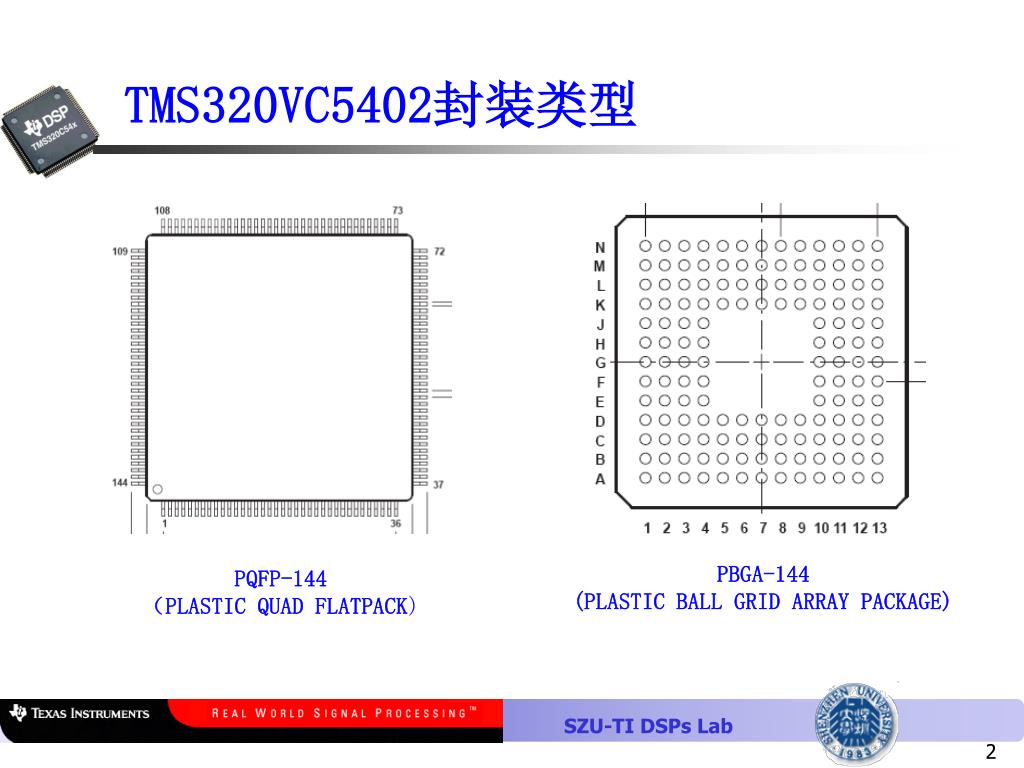

  2. TMS320VC5402封装类型 PQFP-144 （PLASTIC QUAD FLATPACK) PBGA-144 (PLASTIC BALL GRID ARRAY PACKAGE)

  3. TMS320VC5402基本系统

  4. 电源 • TMS320VC5402系统需要的电源类型：CPU核电源、I/O电源。 • 上电次序：CPU内核先于I/O上电，后于I/O掉电。 • 数字部分和模拟部分独立供电。

  5. 电源 电源实例

  6. 电源 电源保护电路

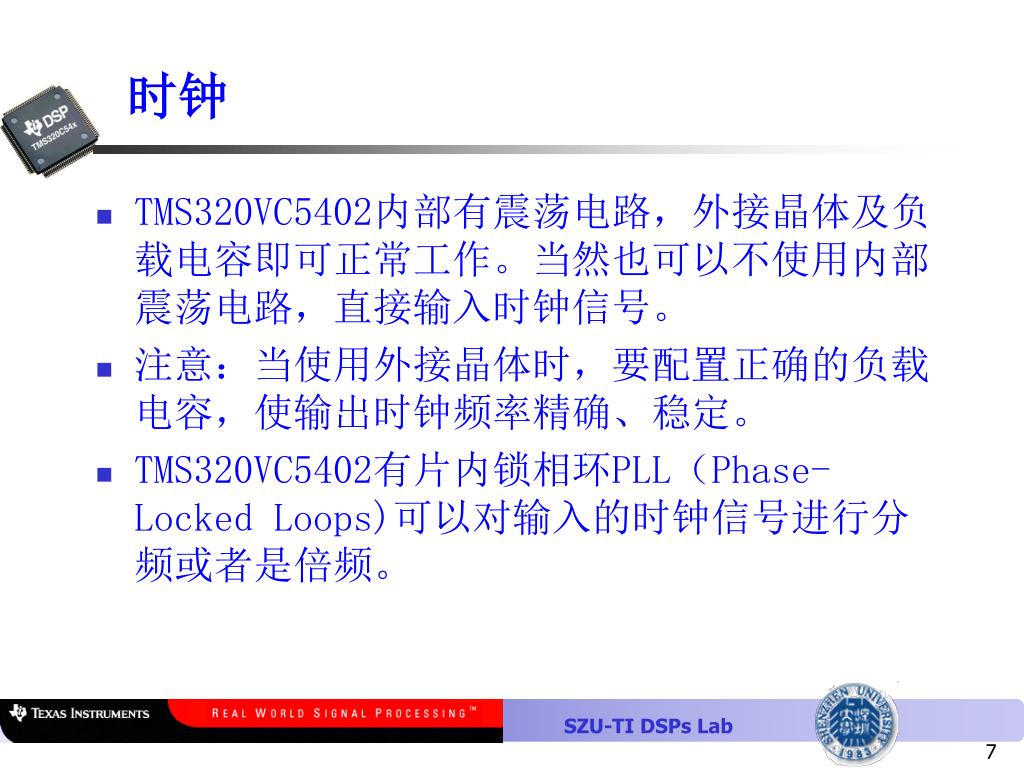

  7. 时钟 • TMS320VC5402内部有震荡电路，外接晶体及负载电容即可正常工作。当然也可以不使用内部震荡电路，直接输入时钟信号。 • 注意：当使用外接晶体时，要配置正确的负载电容，使输出时钟频率精确、稳定。 • TMS320VC5402有片内锁相环PLL（Phase-Locked Loops)可以对输入的时钟信号进行分频或者是倍频。

  8. 时钟 TMS320VC5402 片内PLL分频及倍频系数由片内寄存器CLKMD控制，CLKMD上电时的值由上电时对外部管脚CLKMD1、 CLKMD2、 CLKMD3电平采样设定。

  9. 时钟 时钟电路实例

  10. 复位电路 复位电路可以输出稳定的复位信号，常见的复位芯片一般还带有电源检测及看门狗等功能。 复位电路实例

  11. 复位电路 TPS3707－33D内部功能图

  12. JTAG口 JTAG是Joint test Action Group的简称，又称JTAG口，它是一符合IEEE Std 1149.1边界扫描逻辑标准的标准接口。它主要用于在硬件上对DSP进行实时在线仿真测试和DSP程序的下载，它提供对所连接设备的边界扫描，同时也可以用来测试引脚到引脚的连续性，以及进行DSP芯片的外围器件的操作测试。

  13. JTAG口 • TCK：测试时钟 • TDI： 测试数据输入 • TDO：测试数据输出 • TMS：测试方式选择 • TRST＃：测试复位引脚 • EMU0：仿真中断引脚0 • EMU1：仿真中断引脚1

  14. JTAG口 JTAG口实例

  15. 存储器 存储器基础 • 两个主体 • 存储器 • 存储器控制器 • 三总线接口 • 数据总线：双向，用来传输读写的数据 • 地址总线：由控制器输出，用来选择存储单元 • 控制总线：由控制器输出，用来控制读写操作 • 两种基本操作 • 读操作：存储器放数据到数据总线 • 写操作：控制器放数据到数据总线 • 主从结构 • 控制器为主 • 存储器为从

  16. 存储器 存储器及其接口类型 • 异步存储器接口：数据、地址和控制总线无统一的时钟进行同步，如SRAM、FLASH等。 • 同步存储器接口：数据、地址和控制总线使用统一的时钟进行同步，如SDRAM、同步FIFO等。 • TMS320VC5402只能外接异步存储器。

  17. 存储器 TMS320VC5402外部存储器接口接口信号 • 数据总线：D0－D15 • 地址总线：A0－A19 • 控制总线： • 数据、程序、I/O空间选通信号：DS＃、PS＃、IS＃ • 存储器选通信号：MSTRB＃ • 数据准备信号：READY • 读写选通信号：R/W＃ • I/O选通信号:IOSTRB＃ • 挂起输入信号：HOLD＃ • 挂起应答信号：HOLDA＃ • 微状态完成信号：MSC＃ • 指令捕获信号：IAQ＃

  18. 存储器－TMS320VC5402寻址空间

  19. 存储器 TMS320VC5402扩展程序空间

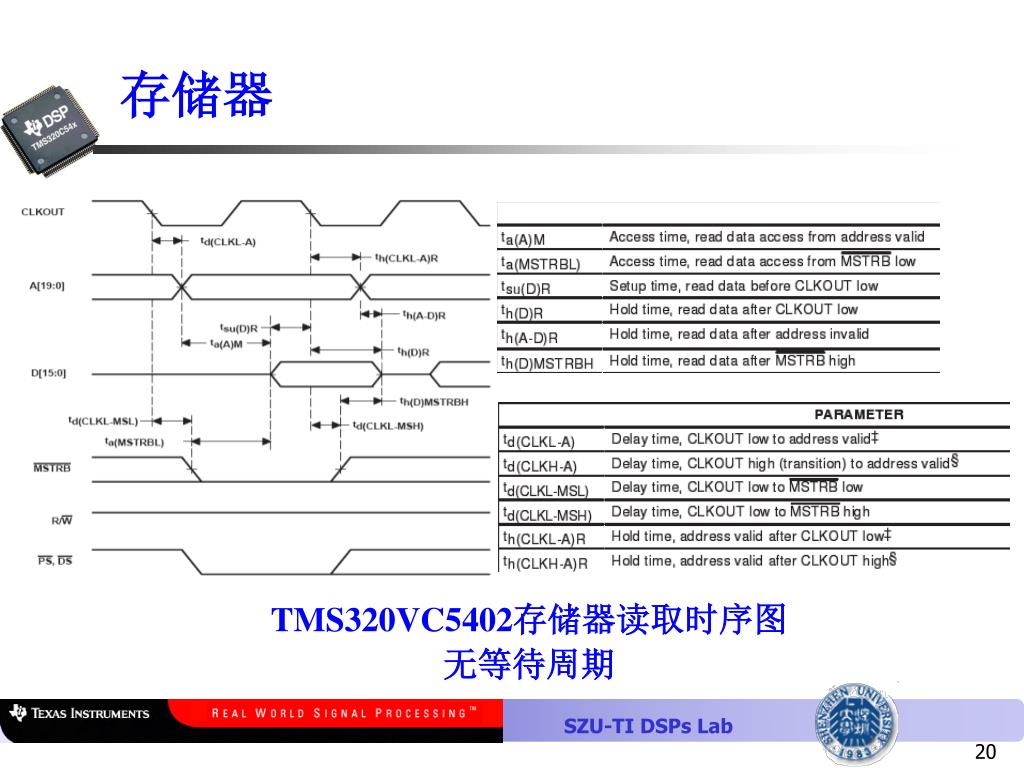

  20. 存储器 TMS320VC5402存储器读取时序图 无等待周期

  21. 存储器 TMS320VC5402存储器读取时序图 有等待周期

  22. 存储器 TMS320VC5402存储器写时序图 无等待周期

  23. 存储器 TMS320VC5402存储器写时序图 有等待周期

  24. 存储器 16位外部SRAM接口信号 • 数据总线：D0－D15 • 地址总线：视SRAM容量而定 • 控制总线： • 片选信号：CE＃ • 输出使能信号：OE＃ • 写使能信号：WE＃ • 低字节控制信号：LB＃ • 高字节控制信号：UB＃

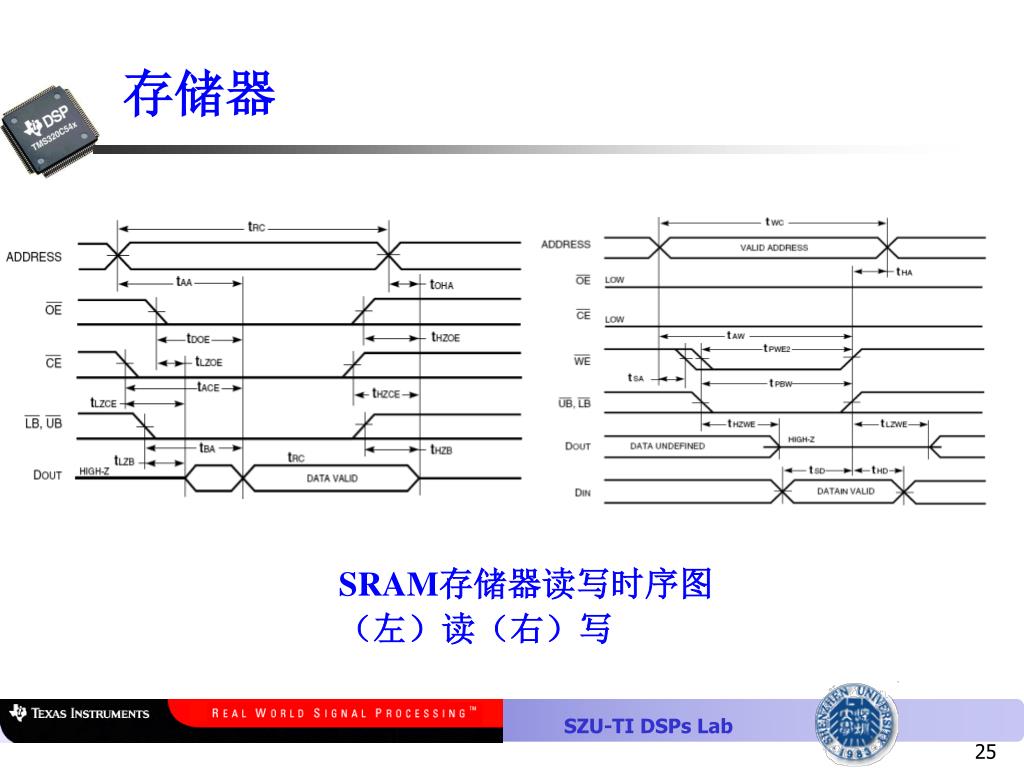

  25. 存储器 SRAM存储器读写时序图 （左）读（右）写

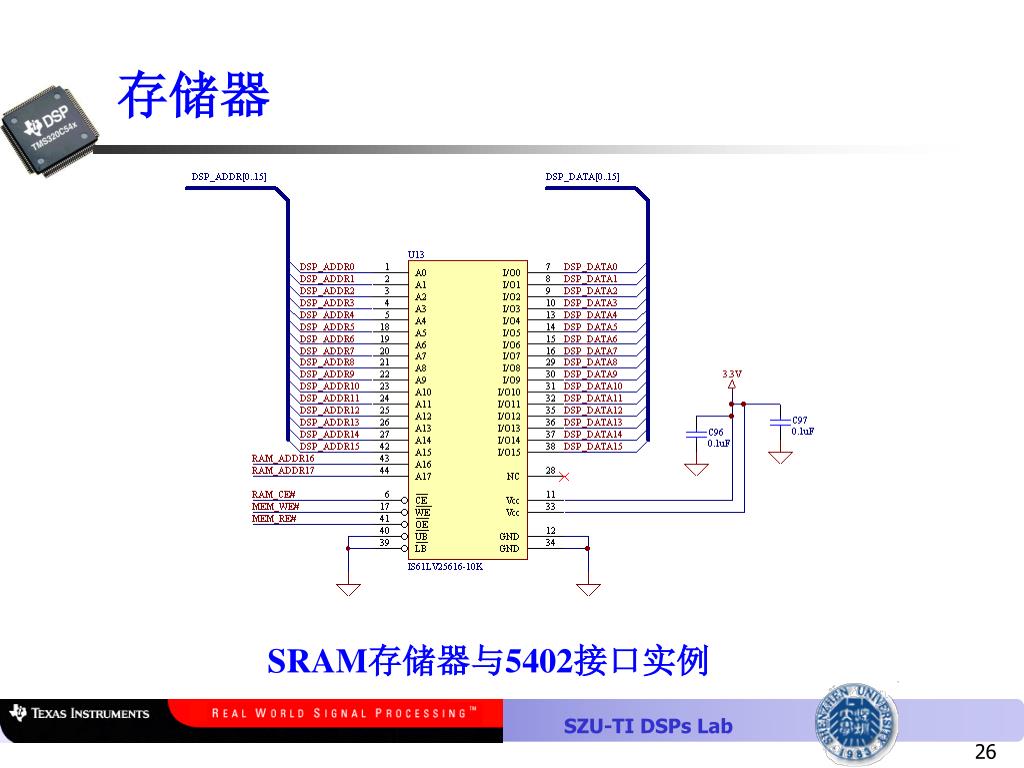

  26. 存储器 SRAM存储器与5402接口实例

  27. 存储器 其中SRAM控制信号和高位地址信号由下列VHDL语言给出：

  28. 存储器 • FLASH接口控制信号的生成与SRAM基本相同，所不同的是在对FLASH进行读写的时候等待周期要设得更长，具体值要根据5402的当前频率以及不同型号FLASH的数据手册。 • FLASH在写入的时候与SRAM不同，必须使用擦除和写入命令序列，厂商不同，命令序列稍有不同。

  29. 存储器 典型FLASH命令序列

  30. 存储器 TMS320VC5402在外接存储器时的注意事项： • 没有使用的管脚要做适当的处理： • READY上拉 • HOLD＃上拉 • 如果外部总线上挂接的设备较多，应适当的添加总线驱动设备，如244，245等。 • 为了布线的方便，SRAM的地址和数据总线可以适当的交换，而FLASH不行。

  31. 通用串口、并口及ADC/DAC TMS320VC5402不带有通用串口、并口及ADC/DAC，只能根据需要在外部扩展。可以选择的器件很多，应根据性能要求选择。 一般通串口、并口过外部总线扩展。ADC/DAC 则可以通过McBSP或是外部总线扩展。

  32. 通用串口 通用串口实例

  33. 并口 并口实例

  34. ADC ADC实例

  35. 印刷电路板（PCB）设计 PCB是英文(Printed Circuie Board)印制线路板的简称。通常把在绝缘材上，按预定设计，制成印制线路、印制元件或两者组合而成的导电图形称为印制电路。而在绝缘基材上提供元器件之间电气连接的导电图形，称为印制线路。这样就把印制电路或印制线路的成品板称为印制线路板，亦称为印制板或印制电路板。

  36. 印刷电路板（PCB）设计 四层PCB实物及模型

  37. 印刷电路板（PCB）设计 在Protel中进行PCB设计

  38. Thank you!
