Обзор оборудования NetXpert

1. ОбзороборудованияNetXpert

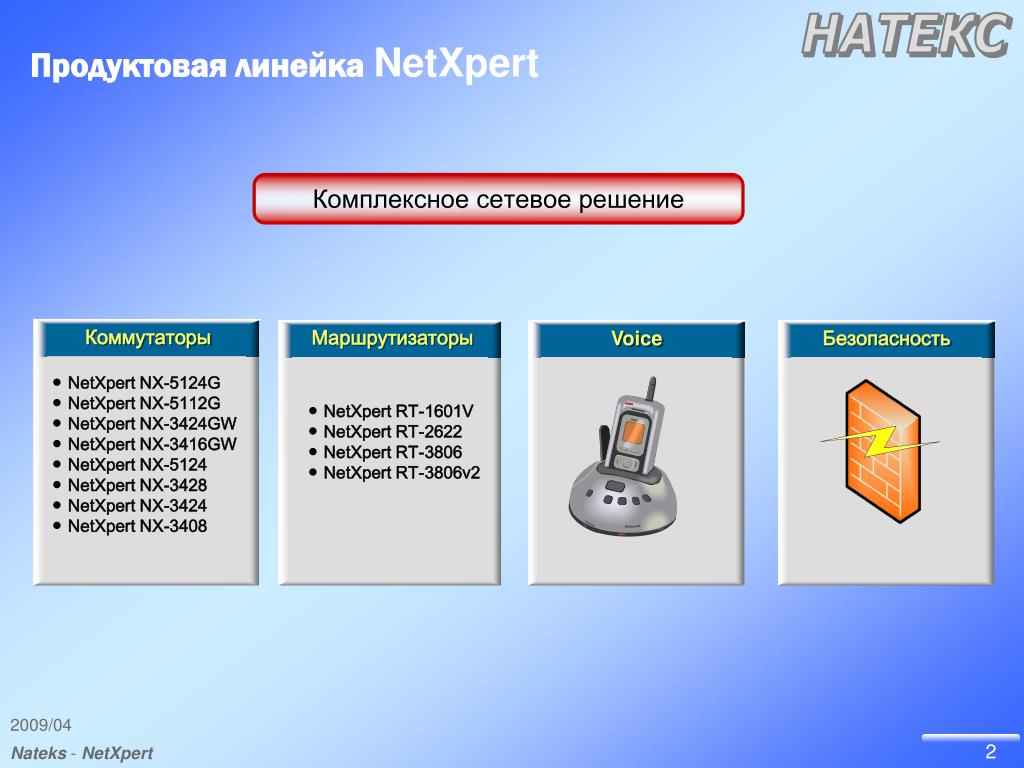

2. Коммутаторы Безопасность • NetXpert NX-5124G • NetXpert NX-5112G • NetXpert NX-3424GW • NetXpert NX-3416GW • NetXpert NX-5124 • NetXpert NX-3428 • NetXpert NX-3424 • NetXpert NX-3408 Маршрутизаторы • NetXpert RT-1601V • NetXpert RT-2622 • NetXpert RT-3806 • NetXpert RT-3806v2 Продуктовая линейкаNetXpert Комплексное сетевое решение Voice

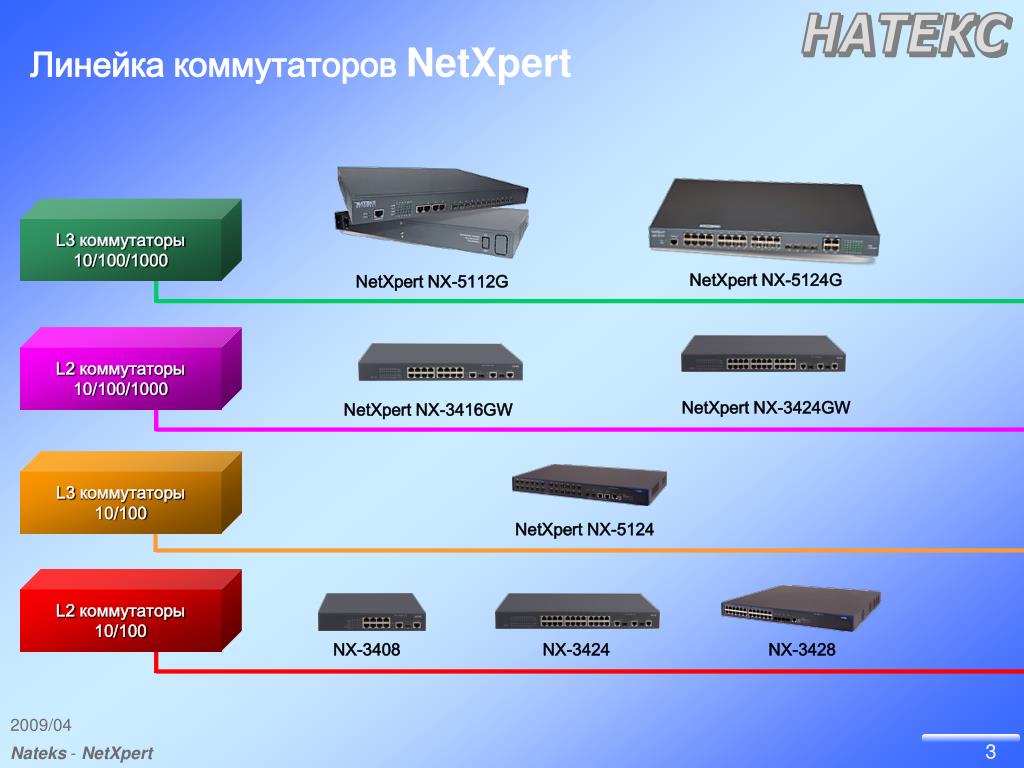

3. Линейка коммутаторовNetXpert L3 коммутаторы 10/100/1000 NetXpert NX-5124G NetXpert NX-5112G L2 коммутаторы 10/100/1000 NetXpert NX-3424GW NetXpert NX-3416GW L3 коммутаторы 10/100 NetXpert NX-5124 L2 коммутаторы 10/100 NX-3408 NX-3424 NX-3428

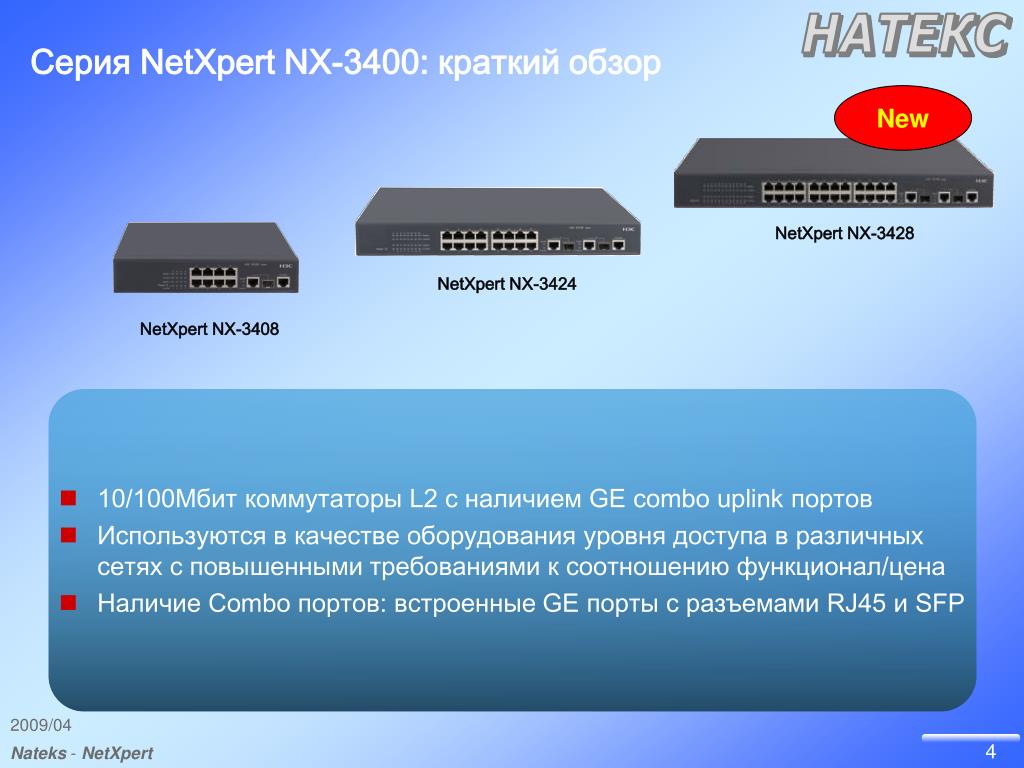

4. Серия NetXpert NX-3400: краткий обзор New NetXpert NX-3428 NetXpert NX-3424 NetXpert NX-3408 • 10/100Мбит коммутаторы L2 с наличием GE combo uplink портов • Используются в качестве оборудования уровня доступа в различных сетях с повышенными требованиями к соотношению функционал/цена • Наличие Combo портов: встроенные GE порты с разъемами RJ45 и SFP

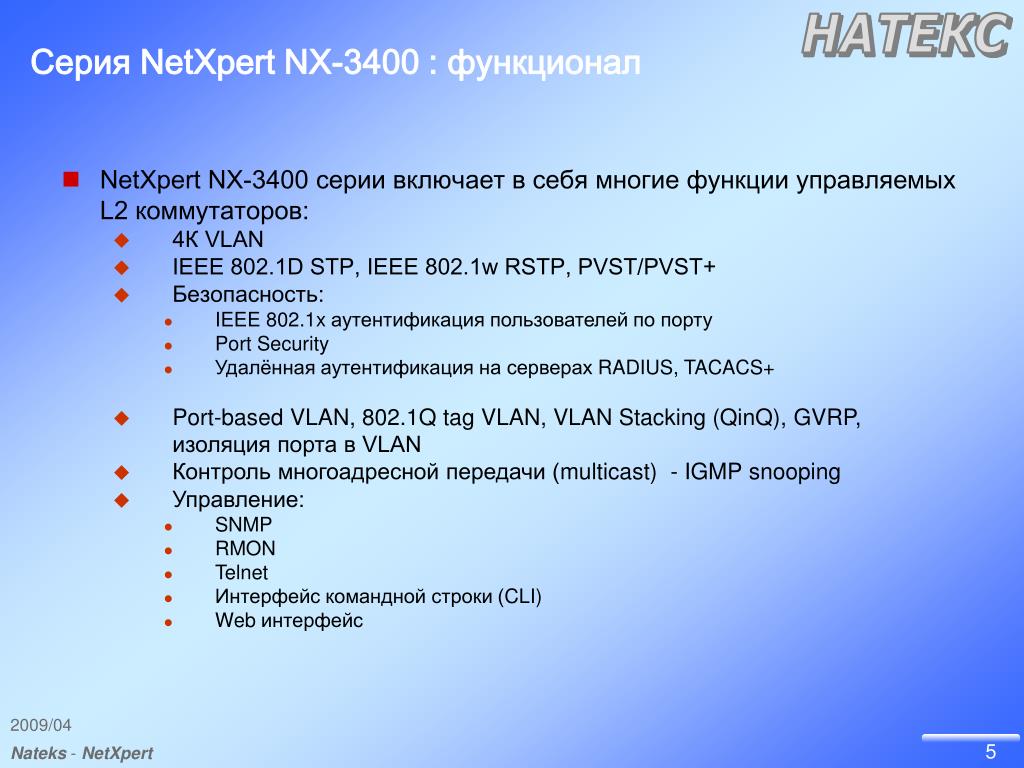

5. Серия NetXpert NX-3400 : функционал • NetXpertNX-3400 серии включает в себя многие функции управляемых L2 коммутаторов: • 4К VLAN • IEEE 802.1D STP, IEEE 802.1w RSTP, PVST/PVST+ • Безопасность: • IEEE 802.1x аутентификация пользователей по порту • Port Security • Удалённая аутентификация на серверах RADIUS, TACACS+ • Port-based VLAN, 802.1Q tag VLAN, VLAN Stacking (QinQ), GVRP, изоляция порта в VLAN • Контроль многоадресной передачи (multicast) - IGMP snooping • Управление: • SNMP • RMON • Telnet • Интерфейс командной строки (CLI) • Web интерфейс

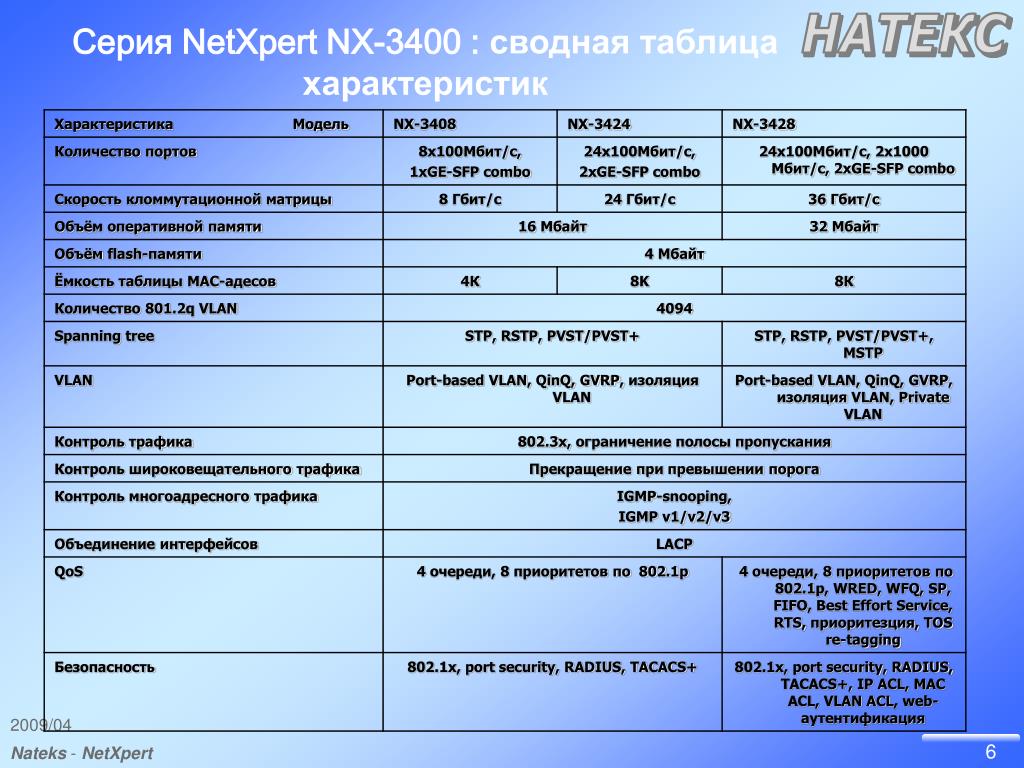

6. Серия NetXpert NX-3400 : сводная таблица характеристик

7. Серия NetXpert NX-3400 : применение Коммутаторы L2 уровня доступа (Access Layer) • Недорогие устройства для создания малых и средних локальных сетей • SOHO – Small Office Home Office, SMB – Small Medium Business • решения для малых и средних сетей ~5 – 50рабочих мест • ограниченный бюджет на решение или техническую поддержку • Коммутаторы для подключения рабочих мест (компьютеров) в корпоративных сетях • коммутаторы для рабочих групп (Workgroup), корпоративных сетей • среднего размера ~50 – 500 рабочих мест • Коммутаторы доступа для ISP – Internet Service Provider • подключение конечных пользователей к сети провайдера • предоставление высокоскоростного канала Ethernet 10/100Mbit/s • невысокая цена для большого количества точек доступа

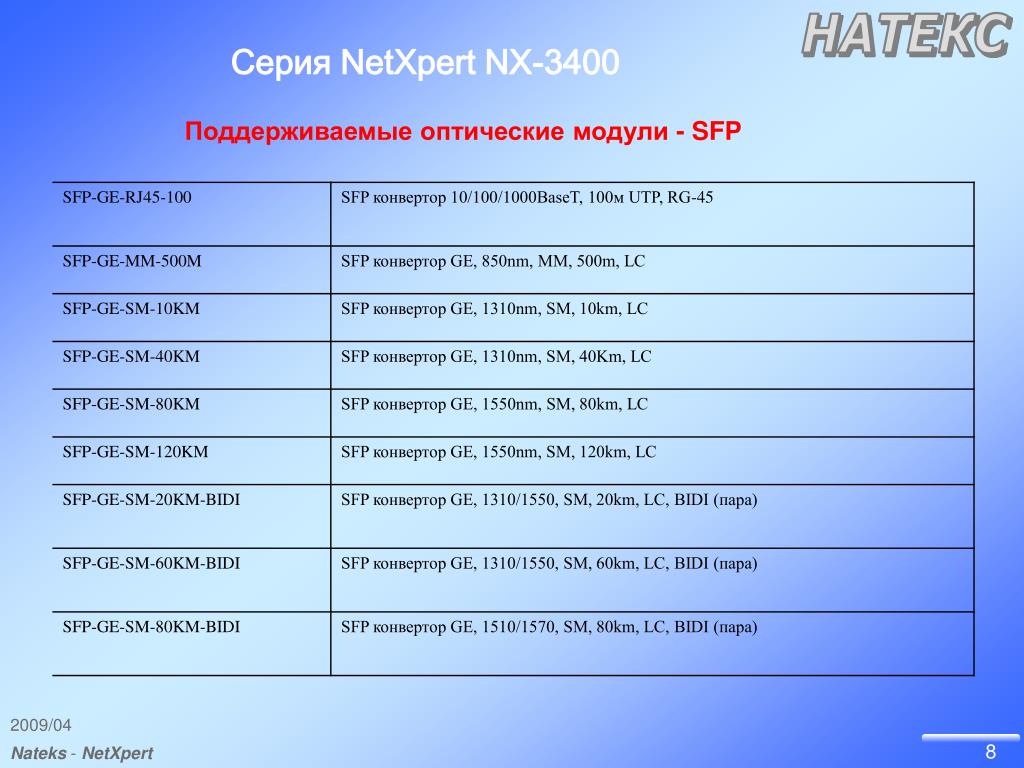

8. Серия NetXpert NX-3400 Поддерживаемые оптические модули - SFP

9. NetXpert NX-5112G/5124G Серия NetXpert NX-3400 : пример применения Уровень ядра: подключение через GE каналы NetXpert NX-3108 NetXpert NX-3124 NetXpert NX-3128 Уровень доступа: подключение пользователей по 100Мбит/c

10. Серия NetXpert NX-5100 : краткий обзор NetXpert NX-5124 24FE + 4GE/SFP Combo портов • L3 коммутаторы 10/100Мбит с наличием GE uplink портов • Используются в качестве оборудования уровня доступа для корпоративных, городских и университетских сетей с высоким требованиям к функционалу • Поддержка большого количества функций L2и L3

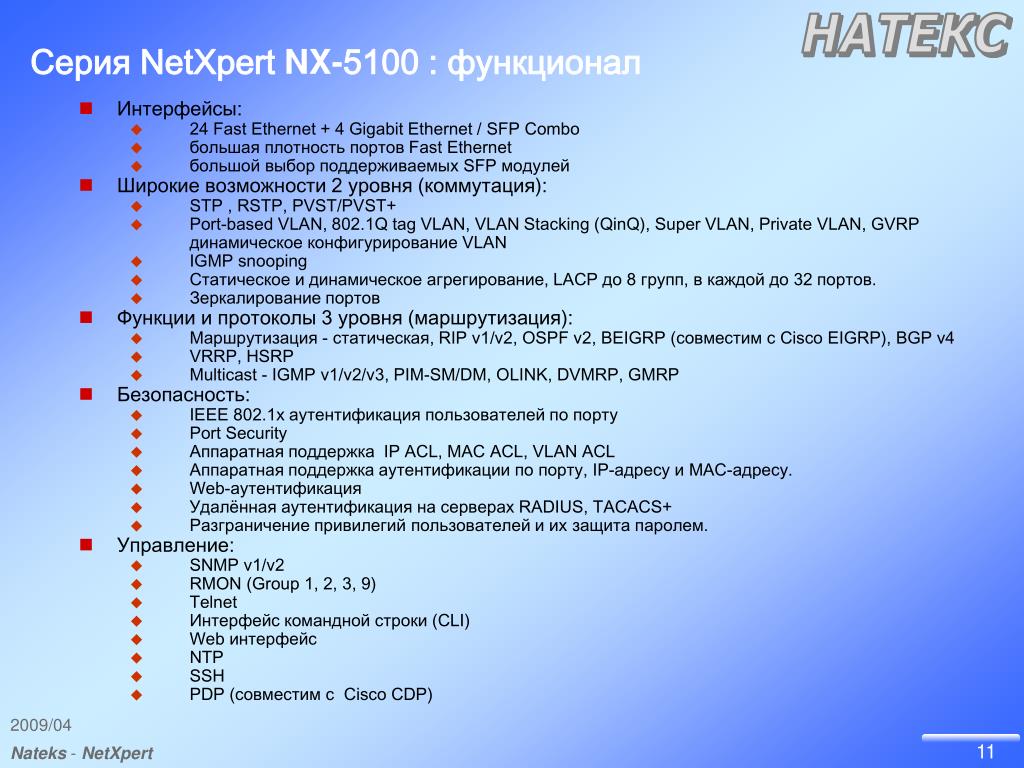

11. Серия NetXpert NX-5100 : функционал • Интерфейсы: • 24 Fast Ethernet + 4 Gigabit Ethernet / SFP Combo • большая плотность портов Fast Ethernet • большой выбор поддерживаемых SFP модулей • Широкие возможности 2 уровня (коммутация): • STP, RSTP, PVST/PVST+ • Port-based VLAN, 802.1Q tag VLAN, VLAN Stacking (QinQ), Super VLAN, Private VLAN, GVRP динамическое конфигурирование VLAN • IGMP snooping • Статическое и динамическое агрегирование, LACP до 8 групп, в каждой до 32 портов. • Зеркалирование портов • Функции и протоколы 3 уровня (маршрутизация): • Маршрутизация - статическая, RIP v1/v2, OSPF v2, BEIGRP (совместимс Cisco EIGRP), BGP v4 • VRRP, HSRP • Multicast - IGMP v1/v2/v3, PIM-SM/DM, OLINK, DVMRP, GMRP • Безопасность: • IEEE 802.1x аутентификация пользователей по порту • Port Security • Аппаратнаяподдержка IP ACL, MAC ACL, VLAN ACL • Аппаратная поддержка аутентификации по порту, IP-адресу и MAC-адресу. • Web-аутентификация • Удалённая аутентификация на серверах RADIUS, TACACS+ • Разграничение привилегий пользователей и их защита паролем. • Управление: • SNMP v1/v2 • RMON (Group 1, 2, 3, 9) • Telnet • Интерфейс командной строки (CLI) • Web интерфейс • NTP • SSH • PDP (совместим с Cisco CDP)

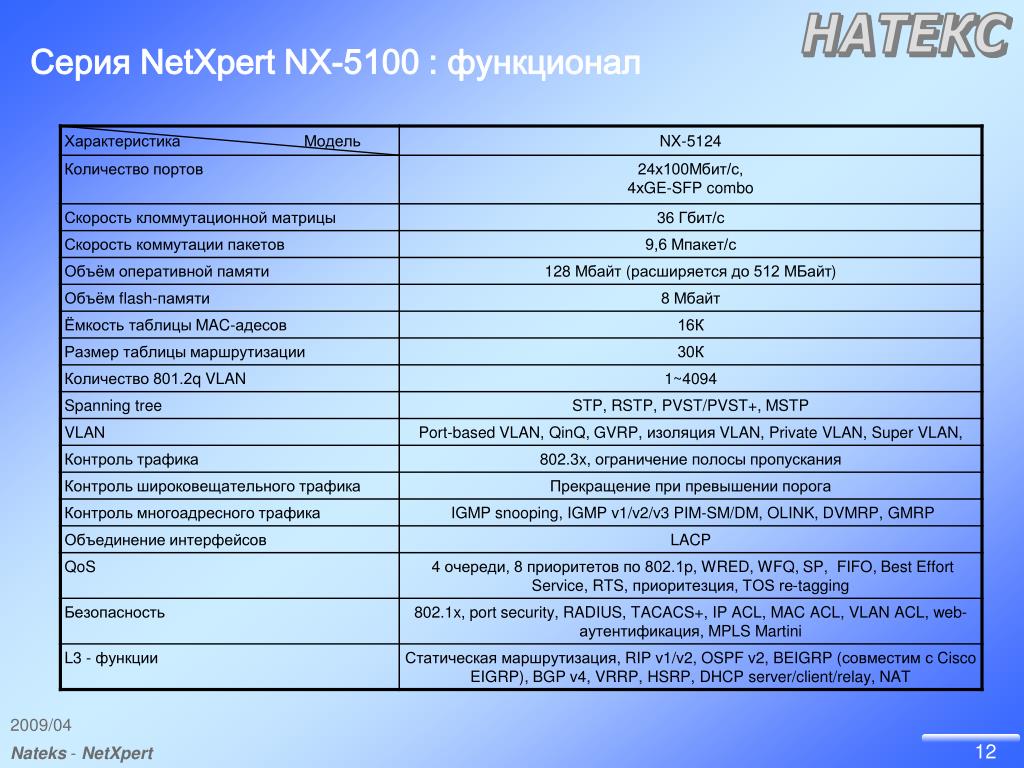

12. Серия NetXpert NX-5100 : функционал

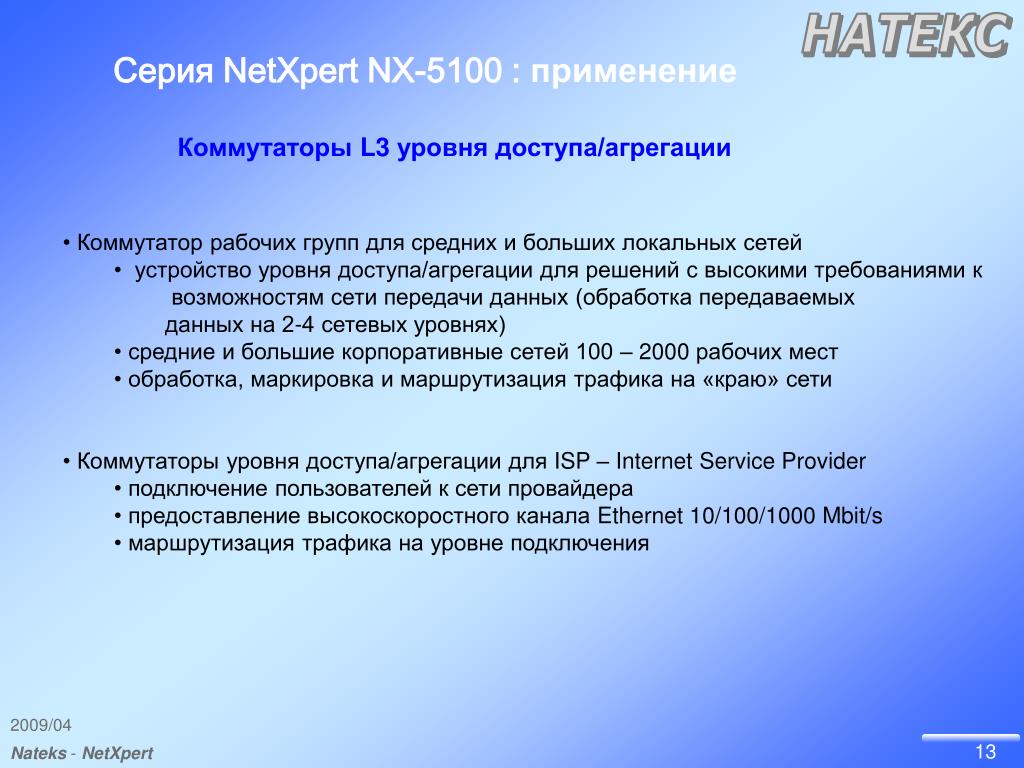

13. Серия NetXpert NX-5100 : применение Коммутаторы L3 уровня доступа/агрегации • Коммутатор рабочих групп для средних и больших локальных сетей • устройство уровня доступа/агрегации для решений с высокими требованиями к возможностям сети передачи данных(обработка передаваемых • данных на 2-4 сетевых уровнях) • средние и большие корпоративные сетей 100 – 2000рабочих мест • обработка, маркировка и маршрутизация трафика на «краю» сети • Коммутаторы уровня доступа/агрегации для ISP – Internet Service Provider • подключение пользователей к сети провайдера • предоставление высокоскоростного канала Ethernet 10/100/1000 Mbit/s • маршрутизация трафика на уровне подключения

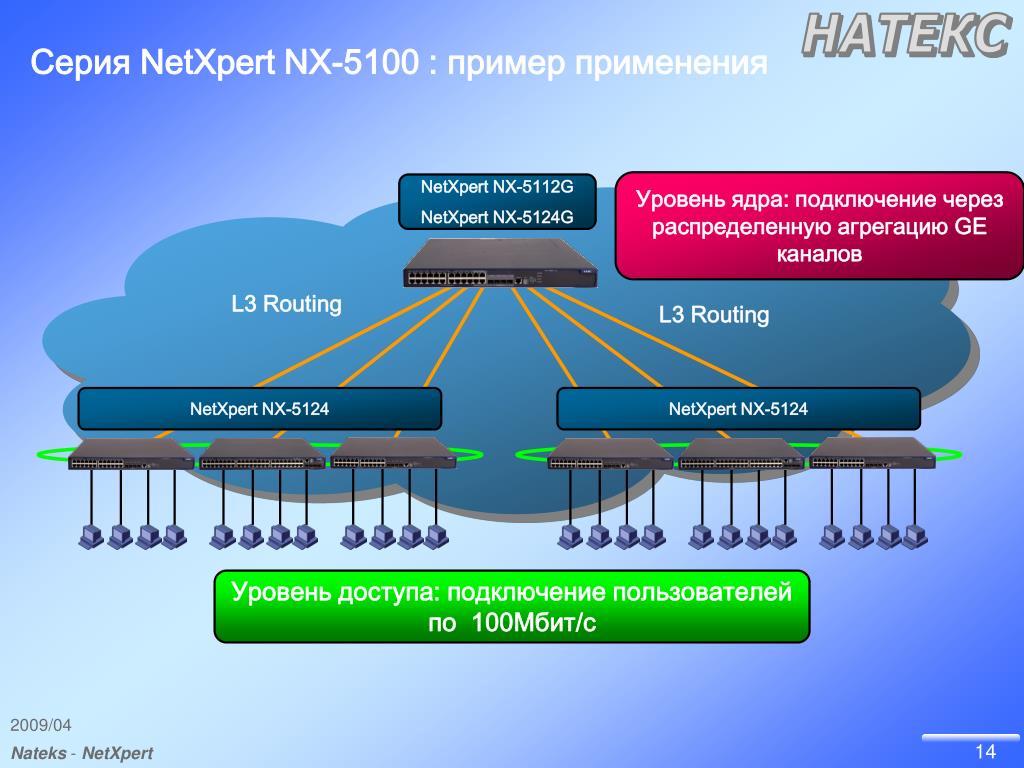

14. NetXpert NX-5124 NetXpert NX-5124 Серия NetXpert NX-5100 : примерприменения Уровень ядра: подключение через распределенную агрегацию GE каналов NetXpert NX-5112G NetXpert NX-5124G L3 Routing L3 Routing Уровень доступа: подключение пользователей по 100Мбит/c

15. NetXpert NX-3424GW Серия NetXpert NX-3400GW : краткий обзор NetXpert NX-3416GW • L2 коммутаторы 10/100/1000 Мбит с SFP GE uplink портами • Используются в качестве оборудования уровня сходимости в различных типах сетей и центров данных, где необходима гигабитная коммутация со скоростью линии • Выбор моделей: 16и24Gigabit Ethernet портов

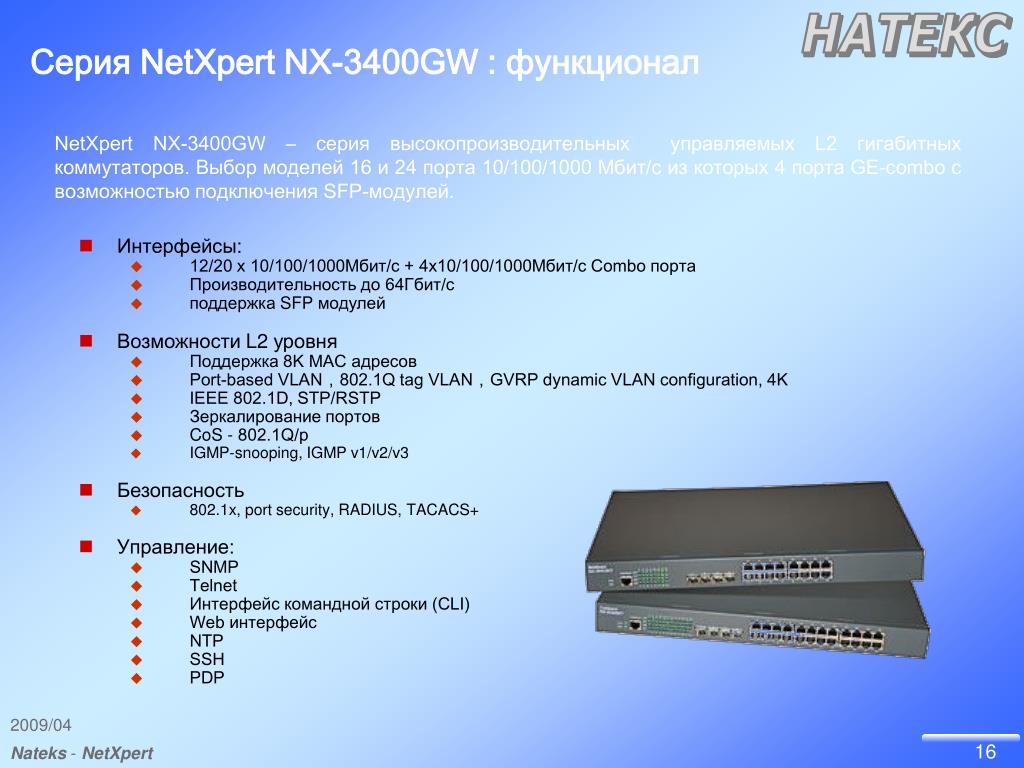

16. Серия NetXpert NX-3400GW : функционал NetXpert NX-3400GW – серия высокопроизводительных управляемых L2 гигабитных коммутаторов. Выбор моделей 16 и 24 порта 10/100/1000 Мбит/с из которых 4 порта GE-combo с возможностью подключения SFP-модулей. • Интерфейсы: • 12/20x 10/100/1000Мбит/с + 4x10/100/1000Мбит/с Combo порта • Производительность до 64Гбит/с • поддержка SFP модулей • Возможности L2 уровня • Поддержка 8KMAC адресов • Port-based VLAN，802.1Q tag VLAN，GVRP dynamic VLAN configuration, 4K • IEEE 802.1D, STP/RSTP • Зеркалирование портов • CoS - 802.1Q/p • IGMP-snooping, IGMP v1/v2/v3 • Безопасность • 802.1x, port security, RADIUS, TACACS+ • Управление: • SNMP • Telnet • Интерфейс командной строки (CLI) • Web интерфейс • NTP • SSH • PDP

17. Серия NetXpert NX-3400GW : функционал

18. Серия NetXpert NX-3400GW: применение Гигабитные коммутаторы L2 уровня доступа/агрегации • Гигабитный коммутатор 2 уровня может быть использован как в небольших сетях , как центральный коммутатор, так и для организации доступа пользователей в крупных корпоративных сетях. • Целесообразно использование коммутатора для создания большого количества гигабитных портов необходимых для подключения большого количества серверов (серверных фабрик) и предоставления гигабитных каналов для высокопроизводительных рабочих станций (уровень доступа) • Коммутатор так же может быть использован в качестве устройства «уровня агрегации», для создания большого количества гигабитных портов и подключения коммутаторов уровня доступа.

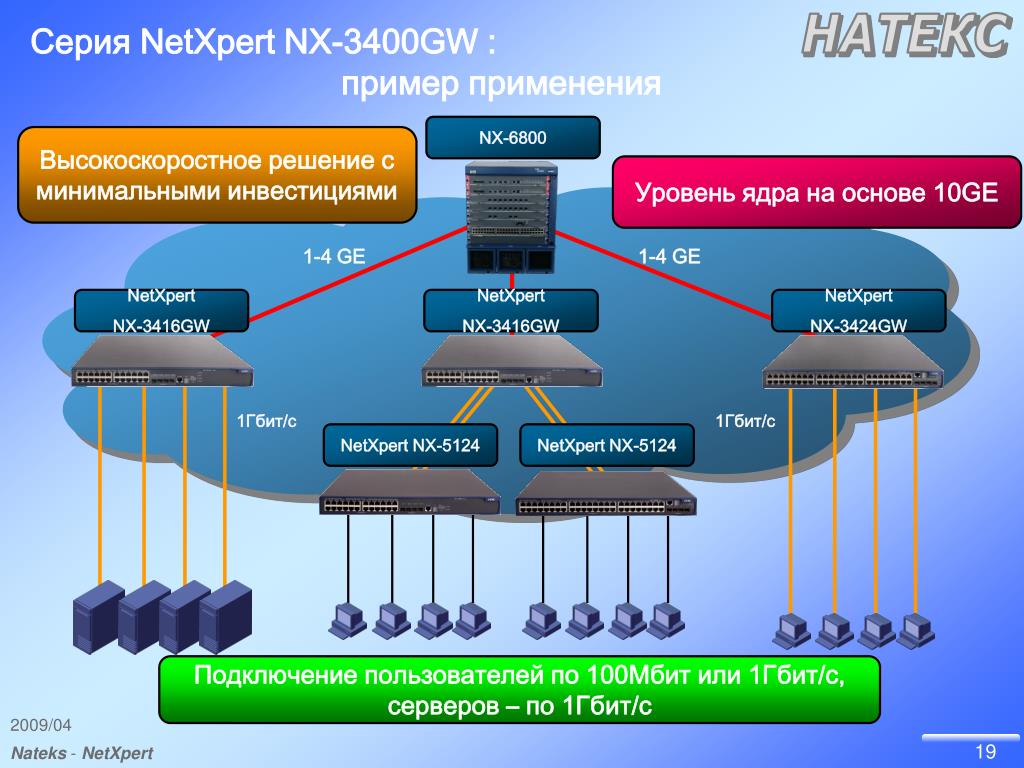

19. NX-6800 1-4 GE 1-4 GE NetXpert NX-3416GW NetXpert NX-3416GW NetXpert NX-3424GW 1Гбит/с 1Гбит/с NetXpert NX-5124 NetXpert NX-5124 Серия NetXpert NX-3400GW : пример применения Высокоскоростное решение с минимальными инвестициями Уровень ядра на основе 10GE Подключение пользователей по 100Мбит или 1Гбит/c, серверов – по 1Гбит/с

20. Серия NetXpert NX-5100G : краткий обзор NetXpert NX-5112G NetXpert NX-5124G • L3 коммутаторы 10/100/1000 Мбит с SFP GE uplink портами • Используются в качестве оборудования уровня сходимости вкорпоративных сетях, уровня доступа в городских сетях или центрах данных c высокими требованиями к функционалу • Мощный L3 функционал, аппаратная маршрутизация

21. Серия NetXpert NX-5100G: функционал • Интерфейсы: • 8Gigabit Ethernet + 4 Gigabit Ethernet / SFP Combo (NX-5112G) • 20Gigabit Ethernet + 4 Gigabit Ethernet / SFP Combo (NX-5124G) • большая плотность портов Fast Ethernet • большой выбор поддерживаемых SFP модулей • Широкие возможности 2 уровня (коммутация): • STP, RSTP, PVST/PVST+ • Port-based VLAN, 802.1Q tag VLAN, VLAN Stacking (QinQ), Super VLAN, Private VLAN, GVRP динамическое конфигурирование VLAN • IGMP snooping • Статическое и динамическое агрегирование, LACP до 8 групп, в каждой до 32 портов. • Зеркалирование портов • Функции и протоколы 3 уровня (маршрутизация): • Маршрутизация - статическая, RIP v1/v2, OSPF v2, BEIGRP (совместимс Cisco EIGRP), BGP v4 • VRRP, HSRP • Multicast - IGMP v1/v2/v3, PIM-SM/DM, OLINK, DVMRP, GMRP • Безопасность: • IEEE 802.1x аутентификация пользователей по порту • Port Security • Аппаратнаяподдержка IP ACL, MAC ACL, VLAN ACL • Аппаратная поддержка аутентификации по порту, IP-адресу и MAC-адресу. • Web-аутентификация • Удалённая аутентификация на серверах RADIUS, TACACS+ • Разграничение привилегий пользователей и их защита паролем. • Управление: • SNMP v1/v2 • RMON (Group 1, 2, 3, 9) • Telnet • Интерфейс командной строки (CLI) • Web интерфейс • NTP • SSH • PDP (совместим с Cisco CDP)

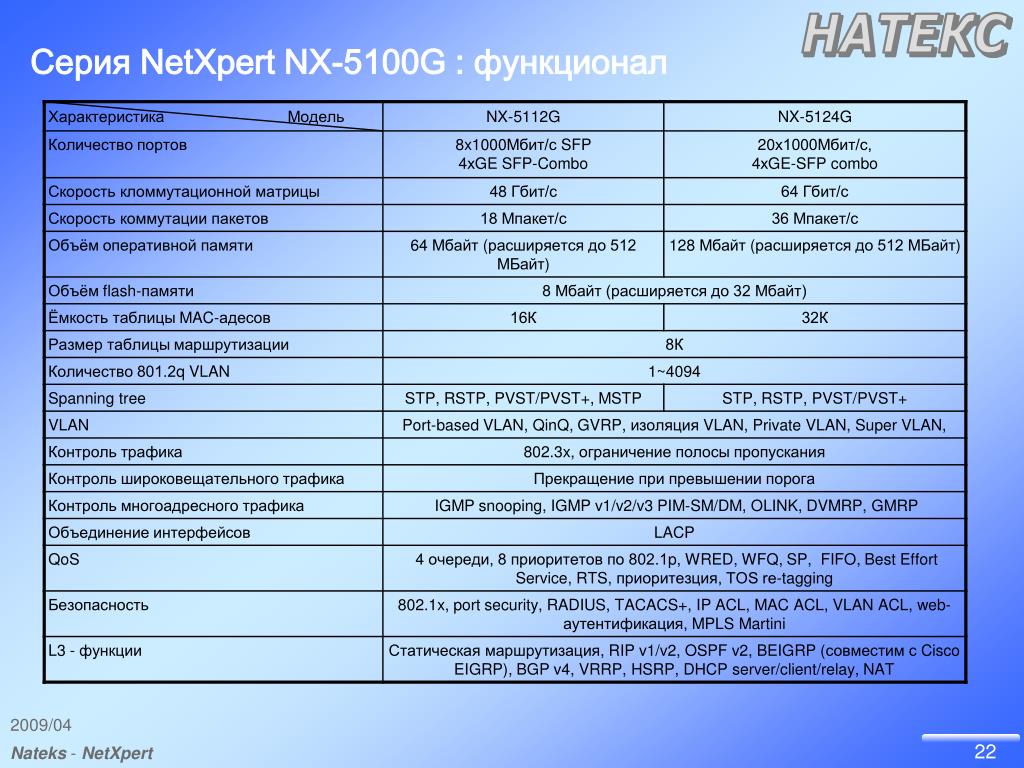

22. Серия NetXpert NX-5100G : функционал

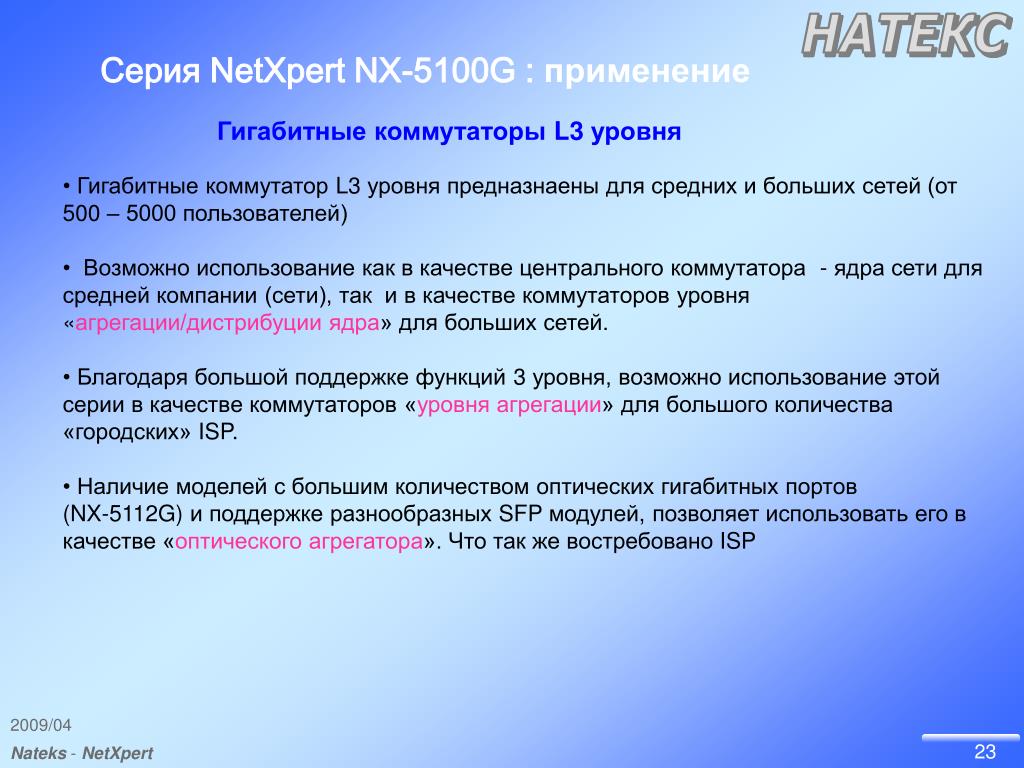

23. Серия NetXpert NX-5100G : применение Гигабитные коммутаторы L3 уровня • Гигабитные коммутатор L3 уровня предназнаены для средних и больших сетей (от 500 – 5000 пользователей) • Возможно использование как в качестве центрального коммутатора - ядра сети для средней компании(сети), так и в качестве коммутаторов уровня «агрегации/дистрибуции ядра» для больших сетей. • Благодаря большой поддержке функций 3 уровня, возможно использование этой серии в качестве коммутаторов «уровня агрегации» для большого количества «городских» ISP. • Наличие моделей с большим количеством оптических гигабитных портов • (NX-5112G) и поддержке разнообразных SFP модулей, позволяет использовать его в качестве «оптического агрегатора». Что так же востребовано ISP

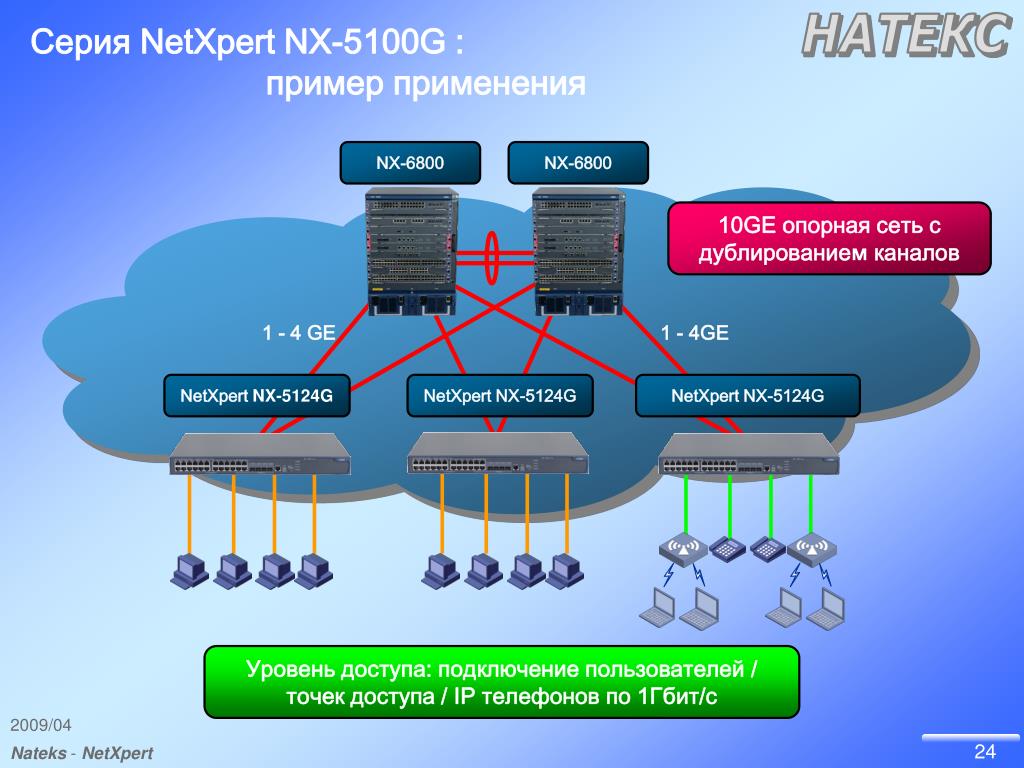

24. NX-6800 NX-6800 1 - 4 GE 1 - 4GE Серия NetXpert NX-5100G : пример применения 10GE опорная сеть с дублированием каналов NetXpert NX-5124G NetXpert NX-5124G NetXpert NX-5124G Уровень доступа: подключение пользователей / точек доступа /IP телефонов по 1Гбит/c

25. Линейка маршрутизаторов NetXpert RT-16/26/38 Гигабитные маршрутизаторы NetXpert NX-RT-3806/3806v2 Маршрутизаторы среднего класса NetXpert NX-RT-2622 Маршрутизаторы уровня доступа NetXpert NX-RT-1601V

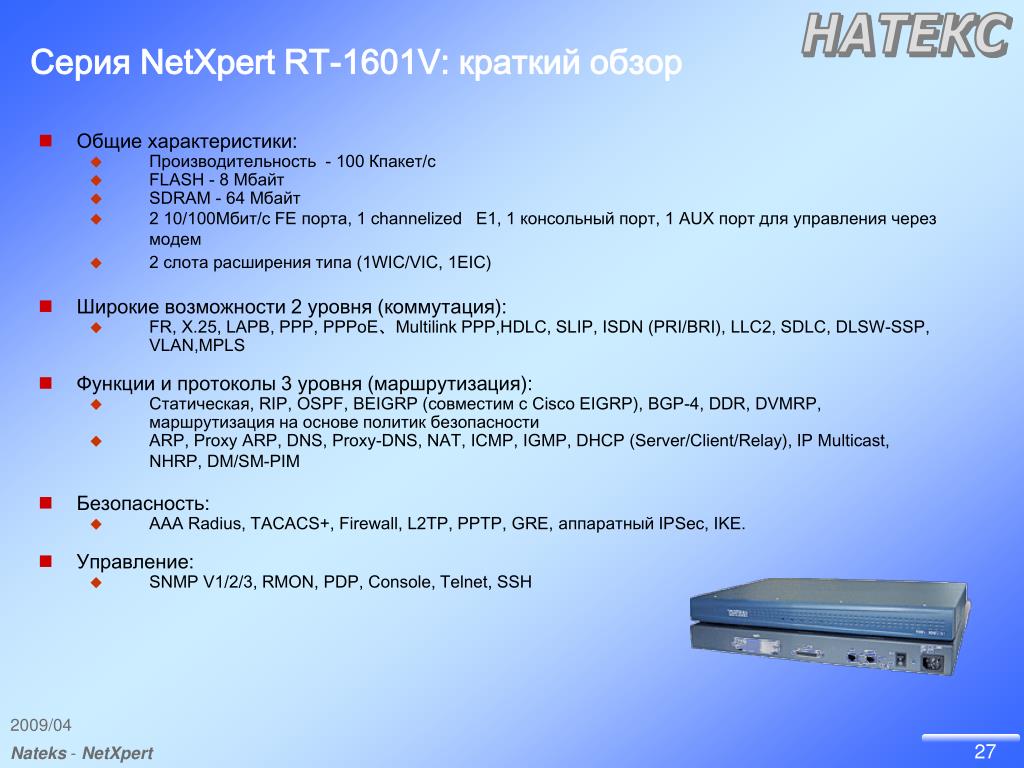

26. Серия NetXpert RT-1601V: краткий обзор NetXpert NX-RT-1601V • Модульные мультисервисные маршрутизаторы • Используются для подсоединения небольших филиалов, отделений и офисов к корпоративной сети или к сети Интернет • Широкий выбор модулей позволяет подобрать оборудование под требования заказчика • Маршрутизаторы поддерживают наиболее используемые технологии и используют открытые протоколы

27. Серия NetXpert RT-1601V: краткий обзор • Общие характеристики: • Производительность - 100 Кпакет/с • FLASH - 8 Мбайт • SDRAM - 64 Мбайт • 2 10/100Мбит/с FE порта, 1 channelized E1, 1 консольный порт, 1 AUX порт для управления через модем • 2 слота расширения типа (1WIC/VIC, 1EIC) • Широкие возможности 2 уровня (коммутация): • FR, X.25, LAPB, PPP, PPPoE、Multilink PPP,HDLC, SLIP, ISDN (PRI/BRI), LLC2, SDLC, DLSW-SSP, VLAN,MPLS • Функции и протоколы 3 уровня (маршрутизация): • Статическая, RIP, OSPF, BEIGRP (совместим с Cisco EIGRP), BGP-4, DDR, DVMRP, маршрутизация на основе политик безопасности • ARP, Proxy ARP, DNS, Proxy-DNS, NAT, ICMP, IGMP, DHCP (Server/Client/Relay), IP Multicast, NHRP, DM/SM-PIM • Безопасность: • AAA Radius, TACACS+, Firewall, L2TP, PPTP, GRE, аппаратный IPSec, IKE. • Управление: • SNMP V1/2/3, RMON, PDP, Console, Telnet, SSH

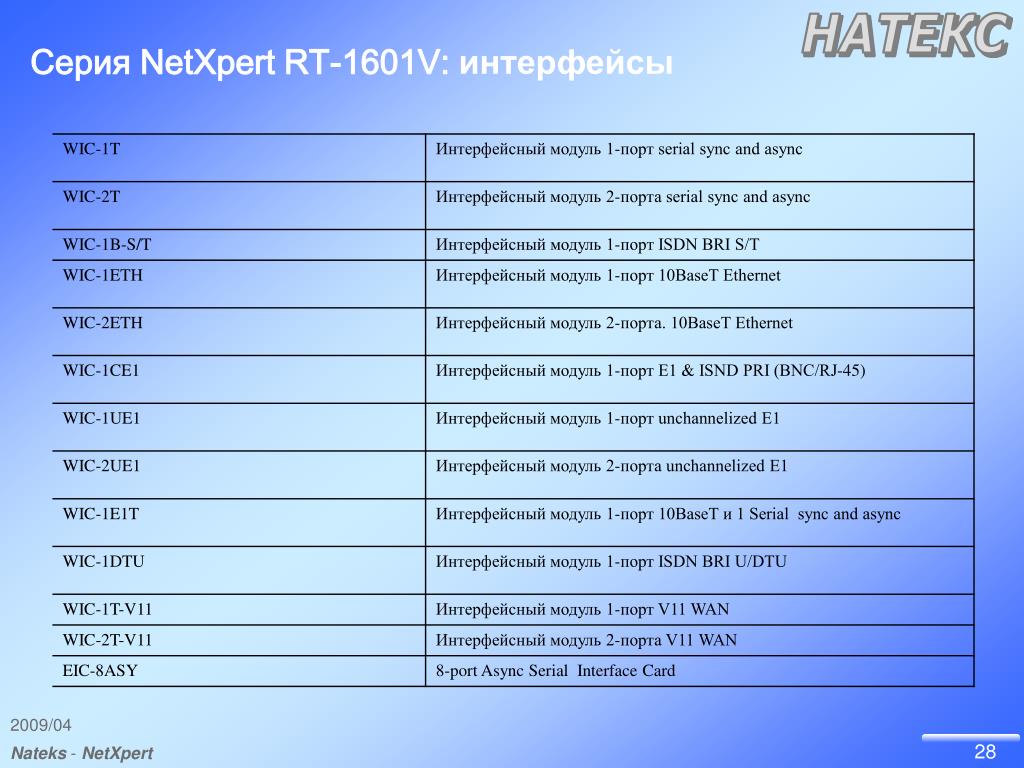

28. Серия NetXpert RT-1601V: интерфейсы

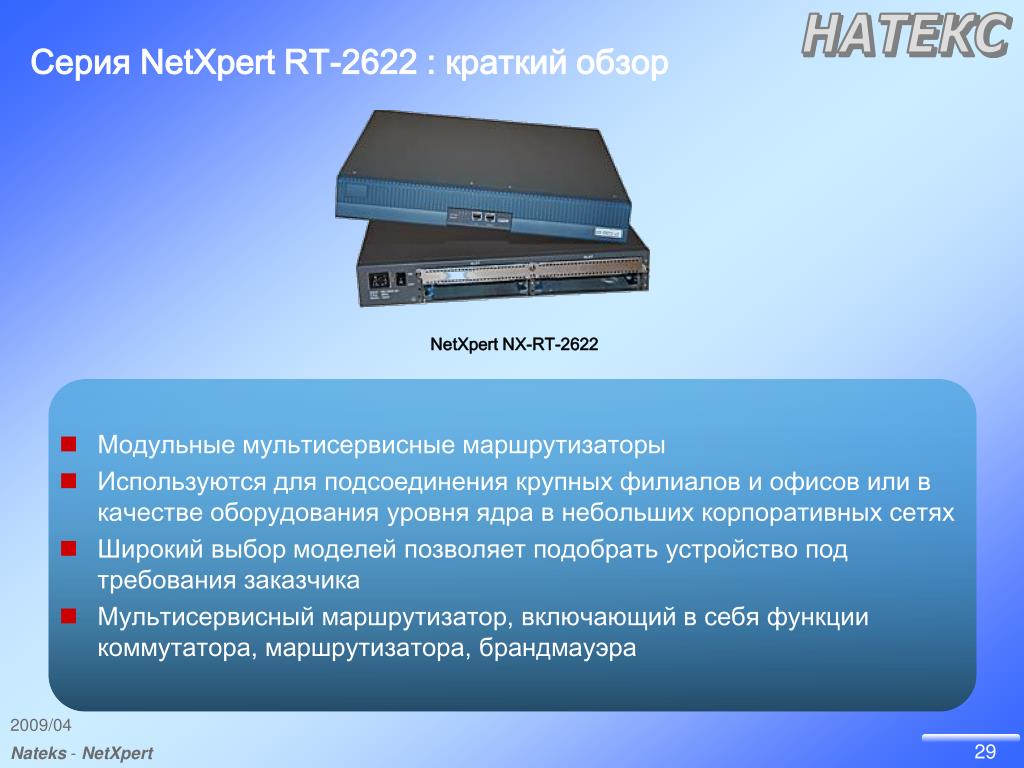

29. Серия NetXpert RT-2622 : краткий обзор NetXpert NX-RT-2622 • Модульные мультисервисные маршрутизаторы • Используются для подсоединения крупных филиалов и офисов или в качестве оборудования уровня ядра в небольших корпоративных сетях • Широкий выбор моделей позволяет подобрать устройство под требования заказчика • Мультисервисный маршрутизатор, включающий в себя функции коммутатора, маршрутизатора, брандмауэра

30. Серия NetXpert RT-2622 : краткий обзор • Общие характеристики: • Производительность - 120 Кпакет/с • FLASH - 8 Мбайт (до 32) • SDRAM - 64 Мбайт(до 512) • 2 10/100Мбит/с FE порта, 1 консольный порт, 1 AUX порт для управления через модем • 3 слота расширения типа NM/VM • Широкие возможности 2 уровня (коммутация): • FR, X.25, LAPB, PPP, PPPoE、Multilink PPP,HDLC, SLIP, ISDN (PRI/BRI), LLC2, SDLC, DLSW-SSP, VLAN,MPLS • Функции и протоколы 3 уровня (маршрутизация): • Статическая, RIP, OSPF, BEIGRP (совместим с Cisco EIGRP), BGP-4, DDR, DVMRP, маршрутизация на основе политик безопасности • ARP, Proxy ARP, DNS, Proxy-DNS, NAT, ICMP, IGMP, DHCP (Server/Client/Relay), IP Multicast, NHRP, DM/SM-PIM • Безопасность: • AAA Radius, TACACS+, Firewall, L2TP, PPTP, GRE, аппаратный IPSec, IKE. • Управление: • SNMP V1/2/3, RMON, PDP, Console, Telnet, SSH

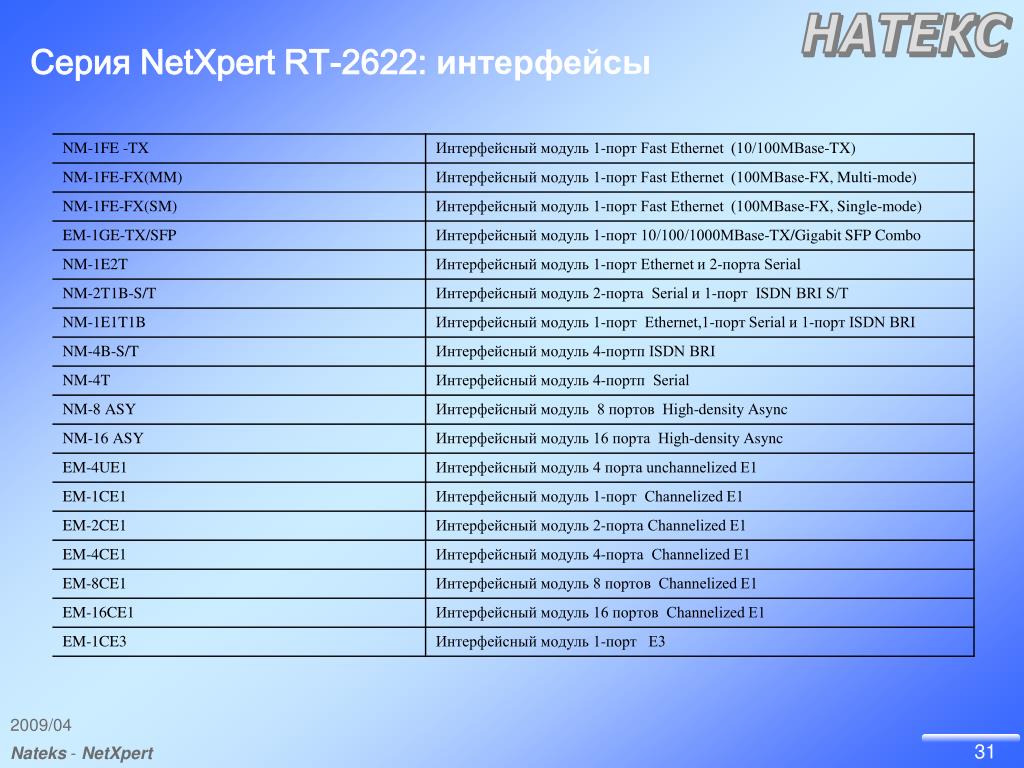

31. Серия NetXpert RT-2622: интерфейсы

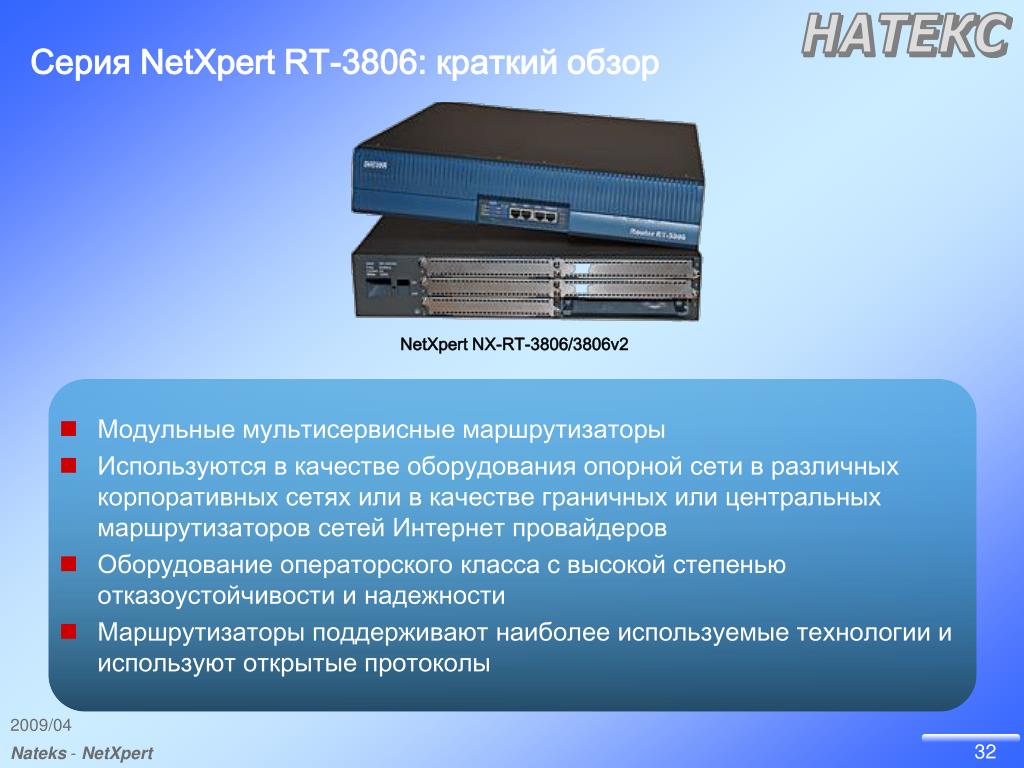

32. Серия NetXpert RT-3806: краткий обзор NetXpert NX-RT-3806/3806v2 • Модульные мультисервисные маршрутизаторы • Используются в качестве оборудования опорной сети в различных корпоративных сетях или в качестве граничныхили центральных маршрутизаторов сетей Интернет провайдеров • Оборудование операторского класса с высокой степенью отказоустойчивости и надежности • Маршрутизаторы поддерживают наиболее используемые технологии и используют открытые протоколы

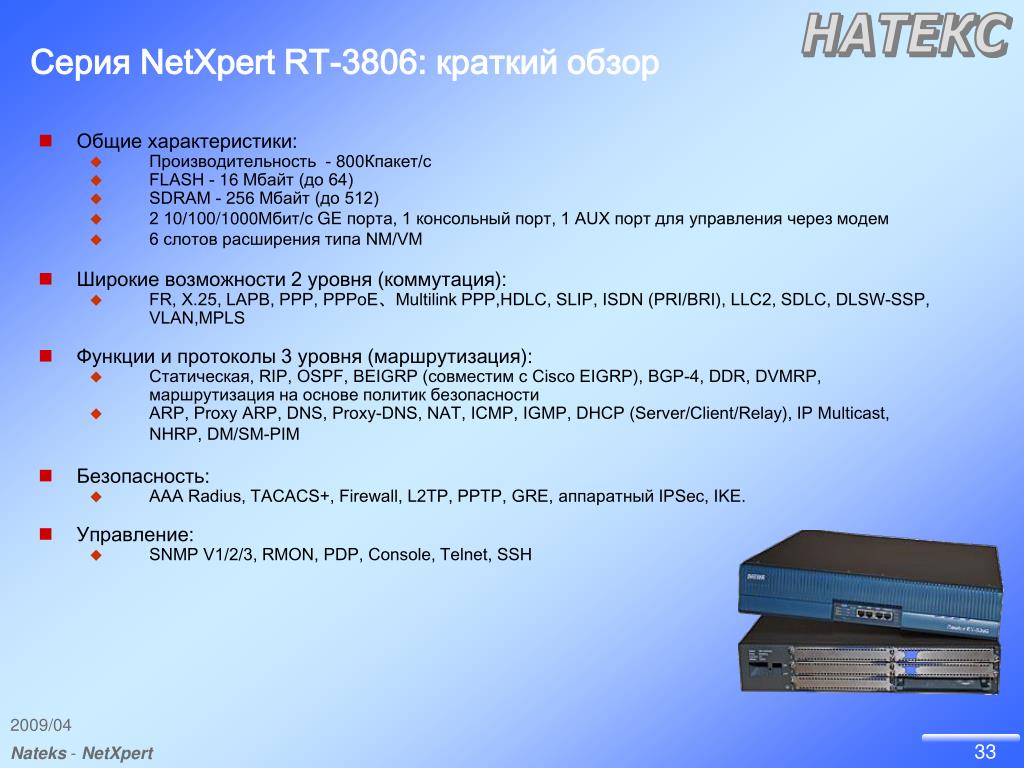

33. Серия NetXpert RT-3806: краткий обзор • Общие характеристики: • Производительность - 800Кпакет/с • FLASH - 16Мбайт (до 64) • SDRAM - 256Мбайт(до 512) • 2 10/100/1000Мбит/сGEпорта, 1 консольный порт, 1 AUX порт для управления через модем • 6 слотов расширения типа NM/VM • Широкие возможности 2 уровня (коммутация): • FR, X.25, LAPB, PPP, PPPoE、Multilink PPP,HDLC, SLIP, ISDN (PRI/BRI), LLC2, SDLC, DLSW-SSP, VLAN,MPLS • Функции и протоколы 3 уровня (маршрутизация): • Статическая, RIP, OSPF, BEIGRP (совместим с Cisco EIGRP), BGP-4, DDR, DVMRP, маршрутизация на основе политик безопасности • ARP, Proxy ARP, DNS, Proxy-DNS, NAT, ICMP, IGMP, DHCP (Server/Client/Relay), IP Multicast, NHRP, DM/SM-PIM • Безопасность: • AAA Radius, TACACS+, Firewall, L2TP, PPTP, GRE, аппаратный IPSec, IKE. • Управление: • SNMP V1/2/3, RMON, PDP, Console, Telnet, SSH

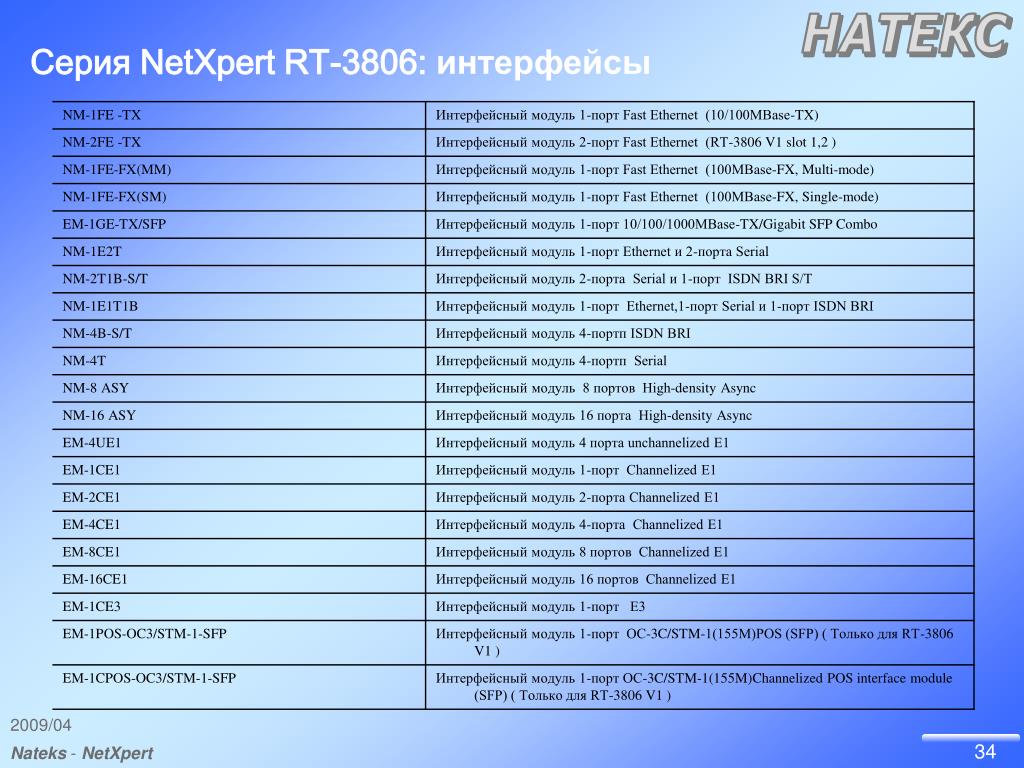

34. Серия NetXpert RT-3806: интерфейсы

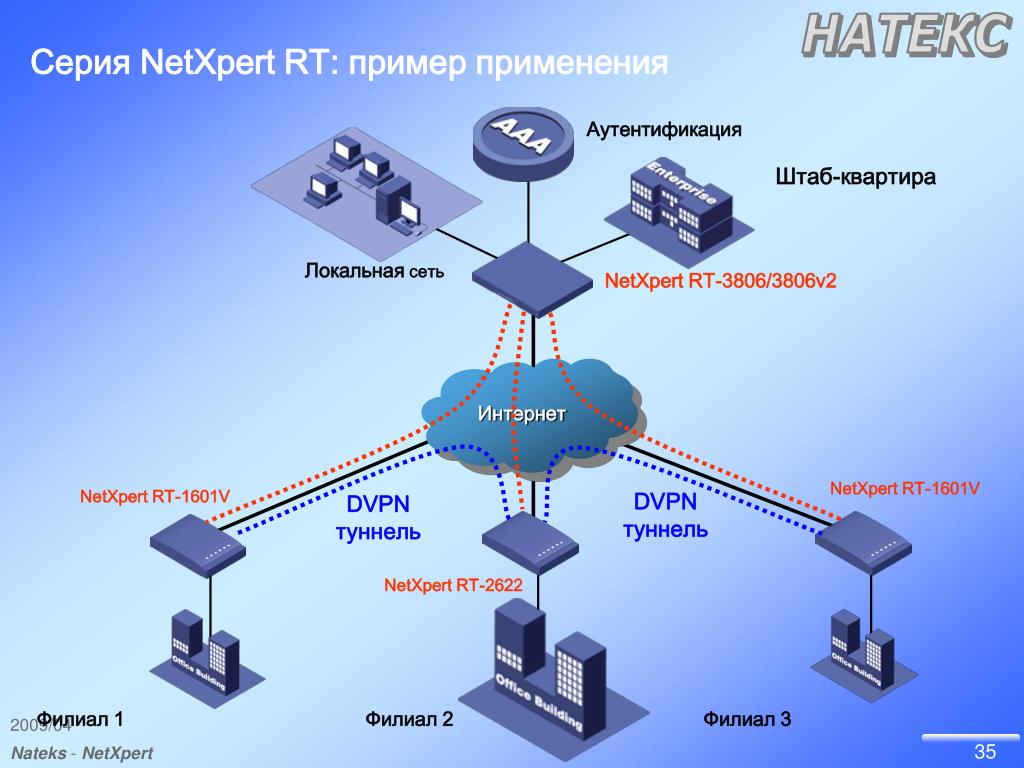

35. Серия NetXpert RT: пример применения Аутентификация Штаб-квартира Локальная сеть NetXpert RT-3806/3806v2 Интернет NetXpert RT-1601V NetXpert RT-1601V DVPN туннель DVPN туннель NetXpert RT-2622 Филиал 1 Филиал 2 Филиал 3
