第 8 章注释及粗糙度标注重点内容：注释的创建及编辑方法球标标注的添加方法表面粗糙度的标注方法焊接符号的标注方法自定义符号库的创建方法

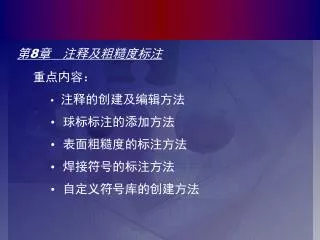

第8章注释及粗糙度标注 • 重点内容： • 注释的创建及编辑方法 • 球标标注的添加方法 • 表面粗糙度的标注方法 • 焊接符号的标注方法 • 自定义符号库的创建方法

一、Pro/E注释标注： 1. 创建注释 • 创建一般注释选择主菜单【插入】|【注释】命令，或者单击（创建注释）按钮，在【注释类型】菜单中设置注释的各属性，光标将变成形状。

一、Pro/E注释标注： 1. 创建注释 • 创建特殊注释可以创建空行文本、上下标文本、文本外框、显示文本符号和创建特殊注释文本。

一、Pro/E注释标注： 2. 显示、拭除和删除注释在【显示/拭除】对话框【显示】选项卡的【类型】选项组中单击按钮，可以显示注释，在【拭除】选项卡的【类型】选项组中单击按钮来拭除工程图中的注释。

一、Pro/E注释标注： 3. 编辑注释对注释的编辑包括注释的剪切复制和粘贴、移动注释、修改注释文本内容、将注释导引线连接至指定的文本行、修改注释文本格式。

一、Pro/E注释标注： 4. 修改注释导引至指定文本行一般情况下注释导引将连接至注释文本的首行，如果要将注释导引连接至指定的文本行，可以在该行的开头添加字符串“@O”（注意：是字母O而不是数字零），导引线将自动连接至该行。

一、Pro/E注释标注： 5. 关联注释到尺寸文本注释关联到尺寸时，该注释会随尺寸移动保持其位置。在添加注释时，如果用【偏距】选项，会提示从注释开始偏移处选取一个尺寸或其他细节对象，该注释会与选择的尺寸相关联。

二、Pro/E球标标注： Pro/E球标注释由封闭在一个圆中的文本组成，可以随意将其添加到绘图上的任何位置，或将它们与任意数目的边相关。

三、Pro/E表面粗糙度标注： 1. 插入粗糙度符号 • 模型中插入粗糙度符号

三、Pro/E表面粗糙度标注： 1. 插入粗糙度符号 • 工程图中插入粗糙度符号

三、Pro/E表面粗糙度标注： 2. 修改粗糙度符号

四、Pro/E焊接符号标注： 1. 模型中插入焊接符号

四、Pro/E焊接符号标注： 2. 工程图中插入焊接符号在工程图模式中焊接符号是以调用自定义库的方式来操作的，其内容的设置和编辑方式类似于表面粗糙度符号。

五、自定义符号库： 1. 创建自定义符号自定义符号分为简易自定义符号和复杂自定义符号两种。

五、自定义符号库： 2. 插入自定义符号创建自定义的符号后，可以选择自定义符号并插入。

五、自定义符号库： 3. 自调色板插入符号自定义的符号可以放置在符号调色板对话框中。

第 8 章 注释及粗糙度标注 重点内容： 注释的创建及编辑方法 球标标注的添加方法 表面粗糙度的标注方法 焊接符号的标注方法 自定义符号库的创建方法
