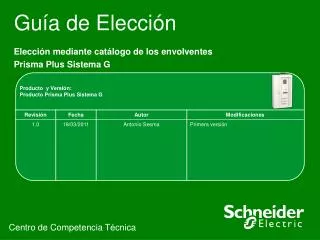

1. Guía de Elección Producto y Versión: Producto Prisma Plus Sistema G Elección mediante catálogo de los envolventes Prisma Plus Sistema G Centro de Competencia Técnica

2. Puede encontrar esta guía, además de preguntas y respuestas técnicas confeccionadas por nuestro Centro de Competencia Técnica, en: http://www.schneider-electric.es/faqs También puede realizar su consulta en cualquier buscador de Internet

3. Prisma Plus: Elección mediante catálogo de los envolventes sistema G Índice: 1. Gama de envolventes Sistema G > 1.1 Cofret "Pack " > 1.2 Cofrets y armarios IP 30 > 1.3 Cofrets y armarios IP 55 2.Método de búsqueda en Catálogo Prisma Plus

4. Contenidos Punto 1 Gama de envolventes Sistema G Punto 2 Método de búsqueda en Catálogo Prisma Plus

5. 1.Envolventes Prisma Plus. El cuadro eléctrico debe garantizar el equilibrio permanente entre: • las necesidades de seguridad y disponibilidad • los requisitos de fiabilidad y capacidad de mantenimiento de la instalación.

6. Normativas vigentes Mínimo necesario para garantizar la seguridad de un cuadro de BT Cumplir las Directivas BT para Cuadros Eléctricos. Puede hacerse: • 1.- Cumpliendo la Norma armonizada resumen UNE EN60.439-1, ó • 2.- Aportando soluciones técnicas que respondan a las exigencias de las Directivas • Tales como: a) Disposiciones internacionales, b) Normas Nacionales, c) Reglamentos Nacionales, d) Reglas del Arte.

7. Prisma Plus Sistema G Sistema P Cofrets Armarios PACK Armarios Gama de envolventes Prisma Plus 160 A 250 A 630 A 4000 A

8. “Sistema G”: Una oferta completa de envolventes para cualquier tipo de aplicación • Cofrets Pack distribución eléctrica residencial y pequeño terciario. • Cofrets y armarios IP 30 distribución de pequeñas y medianas industrias de pequeño y mediano terciario. • Una gama de cofrets IP 55 para ambientes severos en entorno industrial. Características eléctricas del Sistema G Ie = 630 A Ui = 1000 V Icw = 25 kA/1s Ipk = 53 kÂ

9. 1.1 Cofret "Pack ": Soluciones Prisma Plus 160 A 250 A 630 A Prisma Plus Sistema G Cofrets Armarios PACK Sistema G IP30 / 55  IK 07 – 08 – 10

10. 1.1 Cofret "Pack ": Soluciones Prisma Plus • Para aparamenta modular, hasta 160 A • De 2 a 6 filas de altura en envolvente metálico. • Facilidad de pedido: • 1 referencia = cofret con carriles, tapas y obturadores. • El cofret se suministra montado • Puerta extraplana, plena o transparente • Para la repartición de corriente: • Juego de barras Powerclip 125A o 160A • Repartidores Multiclip 63A y 80A • Peines ó Distribloc

11. 1.2 “Sistema G”: cofrets y armarios IP 30 160 A 250 A 630 A Prisma Plus Sistema G Cofrets Armarios PACK Sistema G IP30 / 55  IK 07 – 08 – 10

12. 1.2 “Sistema G”: cofrets y armarios IP 30 Armarios 27 a 33 módulos (1530 a 1830 mm) • Altura de 6 a 33 módulos útiles (de 3 en 3) • Anchura 595mm totales • Pasillo lateral ancho 305mm • IP 30 de base, evolutivo IP 31 e IP 43 • Puerta plena, transparente o parcial Cofrets 6 a 27módulos (330 a 1380 mm)

13. 1.3 “Sistema G”: cofrets estancos IP55 160 A 250 A 630 A Prisma Plus Sistema G Cofrets Armarios PACK Sistema G IP30 / 55  IK 07 – 08 – 10

14. 1.3 “Sistema G”: cofrets estancos IP55 • IK 10 • De 7 a 33 módulos útiles en altura • Pasillo lateral de ancho 300 mm • Asociación en todas direcciones • Puerta plena, transparente ó parcial

15. Contenidos Punto 1 Gama de envolventes Sistema G Punto 2 Método de búsqueda en Catálogo Prisma Plus

16. 2.Método de búsqueda en Catálogo Prisma Plus

17. Método de búsqueda en Catálogo Prisma Plus *Página de catálogo.

18. Método de búsqueda en Catálogo Prisma Plus En el índice Sistema G se encuentra el desglose de unidades funcionales por aparato.

19. Método de búsqueda en Catálogo Prisma Plus En el índice Sistema G se encuentra el desglose de unidades funcionales por aparato.

20. Método de búsqueda en Catálogo Prisma Plus En el índice Sistema G se encuentra el desglose de unidades funcionales por aparato.

21. Método de búsqueda en Catálogo Prisma Plus En el índice Sistema G se encuentra el desglose de unidades funcionales por aparato.

22. Método de búsqueda en Catálogo Prisma Plus En el índice Sistema G se encuentra el desglose de unidades funcionales por aparato.

23. Método de búsqueda en Catálogo Prisma Plus ¿Qué es una unidad funcional? La norma CEI 60439-1 y los cuadros ensayados indican que una Unidad Funcional es: • “Conjunto que comprende todos los elementos mecánicos y electricos que contribuyen a la ejecución de una misma función “ (aparato + placa soporte + tapa + conexionados + espacio ocupado) Conexión entrada Conexión salida Aparato +placa soporte+tapa perforada

24. Método de búsqueda en Catálogo Prisma Plus El desglose de unidades funcionales por aparato es rápido y fácil en las páginas de catálogo. Unidad funcional =

25. Método de búsqueda en Catálogo Prisma Plus El desglose de unidades funcionales por aparato es rápido y fácil en las páginas de catálogo. ¿Espacio que ocupa la unidad funcional en el envolvente?

26. Método de búsqueda en Catálogo Prisma Plus En la página de elección por aparato se puede seleccionar la forma de distribución en el envolvente.

27. Método de búsqueda en Catálogo Prisma Plus En catálogo se puede encontrar las diferentes formas de distribución del sistema G. (pag 1/61)

28. Método de búsqueda en Catálogo Prisma Plus En las diferentes distribuciones, se encuentran características técnicas, instalación y accesorios.

29. Método de búsqueda en Catálogo Prisma Plus En las diferentes distribuciones se encuentran características técnicas, instalación y accesorios.

30. Método de búsqueda en Catálogo Prisma Plus En las diferentes distribuciones se encuentran características técnicas, instalación y accesorios.

31. Método de búsqueda en Catálogo Prisma Plus En las diferentes distribuciones se encuentran características técnicas, instalación y accesorios.

32. Método de búsqueda en Catálogo Prisma Plus En las diferentes distribuciones se encuentran características técnicas, instalación y accesorios.

33. Método de búsqueda en Catálogo Prisma Plus En las diferentes distribuciones se encuentran características técnicas, instalación y accesorios.

34. Método de búsqueda en Catálogo Prisma Plus En las diferentes distribuciones se encuentran características técnicas, instalación y accesorios.

35. Método de búsqueda en Catálogo Prisma Plus Seleccionadas las unidades funcionales y el sistema de repartición, podemos conocer la dimensiones del envolvente en módulos verticales (1 módulo vertical = 50mm).

36. Método de búsqueda en Catálogo Prisma Plus Seleccionadas las unidades funcionales y el sistema de repartición, se conoce la dimensiones del envolvente en módulos verticales

37. Método de búsqueda en Catálogo Prisma Plus Al finalizar el capítulo 1 “Sistema G” están recopiladas las cotas de los envolventes.
