  1. Исходные данные: • Тип АХОВ – аммиак • Количество АХОВ – QО = 250 тонн • Условия хранения – жидкость под давлением • Емкость не обвалована ( Н = 0) • Максимальное количество людей на объекте культуры – Р =1000 чел • Расстояние от ХОО до объекта культуры Х = 6 км • Условия защиты людей: - противогазов - РСИЗ=400шт; - вместимость убежища – РУБ=200чел. • Метеоусловия: - инверсия; - температура воздуха – Т = 100С; - скорость ветра – V10= 2 м/с

  2. QЭ1 = К1К3 К5 К7/Q0 = = 0,18  0,04  1  0,8  250 = 1,44 т где: К1= 0,18 ( по таблице) К3 = 0,04 ( по таблице) К5 = 1 (по примечанию) К7/= 0,8 ( по таблице)

  3. 2. QЭ2=(1- К1)·К2 ·К3·К4 ·К5·К6 ·К7//· QО /(d · h )== (1-0,18) ·0,025 ·0,04 ·1,33 ·1 ·1,015 ·1 ·250 / (0,05 ·0,681) = 8,13 т • h = 0,05 м (по условию) • d = 0,681 т/м3 (по таблице) • К2 = 0,025 (по таблице) • К4= 1,33 (по таблице) • К7'' =1,0 (по таблице) Тисп= h · d/(К2 ·К4 ·К7'‘)= 0,05 ·0,681/(0,025 ·1,33 ·1)= = 1,02 час → Тисп < N = 4час → →К6 = (1,02)0,8 = 1,015

  4. 3. По таблицам методики определяем глубину распространения первичного (Г1 ) и вторичного (Г2 ) облаков распространения аммиака:Г1 = 3,39 кмГ2= 9,47 км • Общая глубина распространения аммиака ГΣ = Г '+ 0,5 · Г '' = 9,47 + 0,5 · 3,39 = 11,17 км 5. Предельная глубина распространения аммиака ГП = N·V = 4 · 10 = 40 км где: N = 4 час; V = 10 км/час ( по таблице)

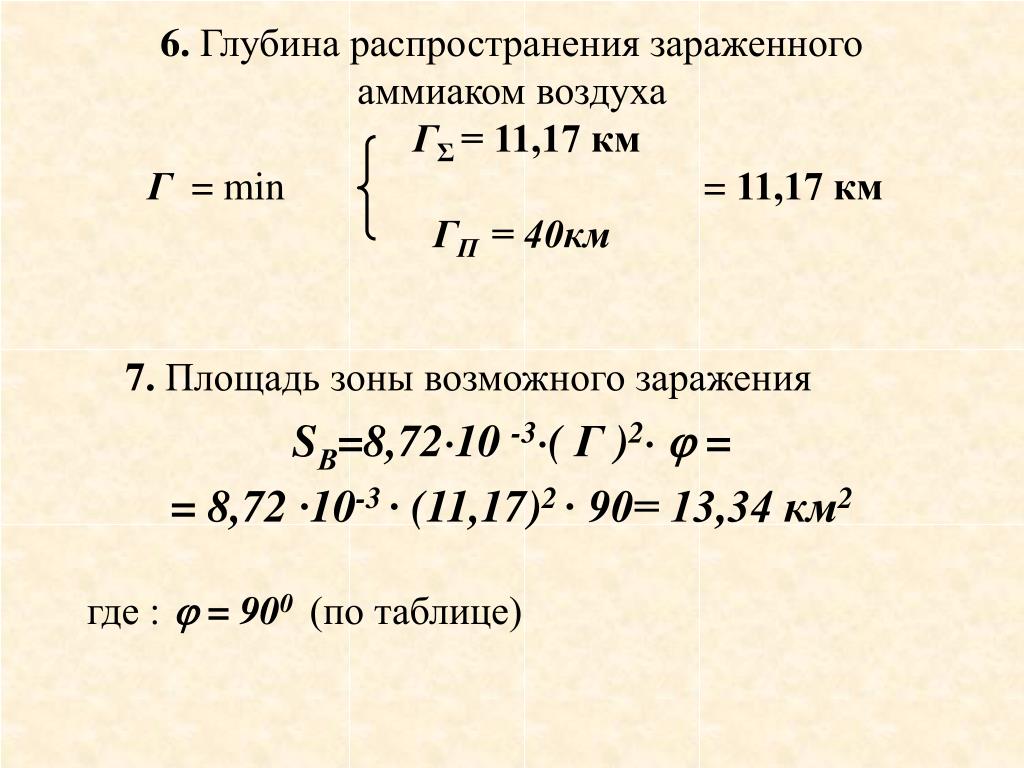

  5. 6. Глубина распространения зараженного аммиаком воздухаГΣ= 11,17 кмГ = min = 11,17 кмГП = 40км 7. Площадь зоны возможного заражения SВ=8,7210-3(Г)2 = = 8,72 ·10-3 · (11,17)2 · 90= 13,34 км2 где : = 900 (по таблице)

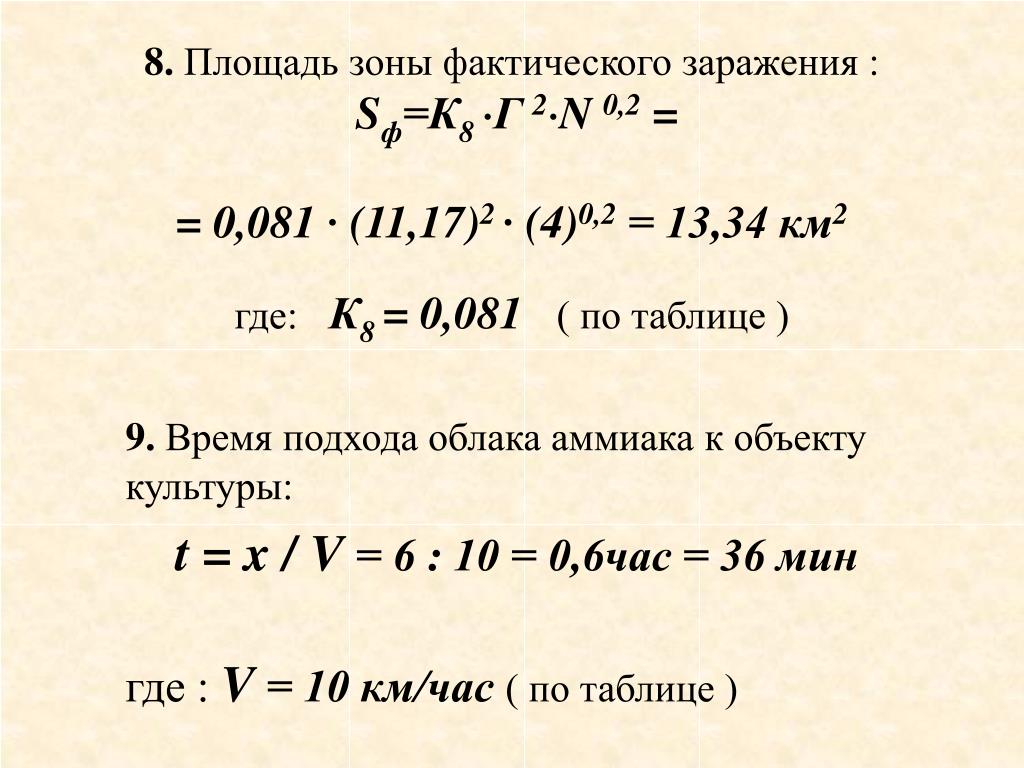

  6. 8. Площадь зоны фактического заражения :Sф=К8 Г2N0,2 = = 0,081 · (11,17)2 · (4)0,2 = 13,34 км2где: К8= 0,081 ( по таблице ) 9. Время подхода облака аммиака к объекту культуры: t=x/V = 6 : 10 = 0,6час = 36 мин где :V = 10 км/час ( по таблице )

  7. 10. Потери посетителей и обслуживающего персонала:Р0 = Р – РСИЗ – РУБ = 1000 –400-200= = 400чел Структура потерь: безвозвратные – РБ = РО · 0,35 = 400 · 0,35 = 140чел санитарные (тяжелые и средние) - РСТ+С = Р0 · 0,4 = = 400 · 0,4 = 160 чел санитарные легкиеРСЛ = Р0 · 0,25 = 400 · 0,25 = = 100 чел

  8. Исходные данные: • Тип и количество АХОВ: хлор – 50 тонн аммиак – 1000тонн окись этилена – 500 тон сероводород – 100тонн • Условия хранения – жидкость под давлением • Метеоусловия: - изотермия; - температура воздуха – ТВ = 100С; - скорость ветра – V10= 3 м/с

  9. Значения коэффициентов, время самоиспарения и плотность АХОВ

  10. Расчет коэффициентов К6 ì и продолжительности испарения АХОВ ( Тì) хлор: Т1= (0,05·1,553) / (0,052 · 1,67 · 1,0) =0,89  1час, К61 = 10,8 = 1; аммиак: Т2= (0,05·0,681) / (0,025 · 1,67 · 1,0) =0,82  1час, К62= 10,8 = 1; окись этилена: Т3 = (0,05·0,882) / (0,041 · 1,67 · 0,93) =0,69  1час, К63 = 10,8 = 1; сероводород : Т4= (0,05·0,964) / (0,042 · 1,67 · 1,0) =0,69  1час, К64 = 10,8 = 1.

  11. 1.Эквивалентное количество АХОВ в облаке зараженного воздуха

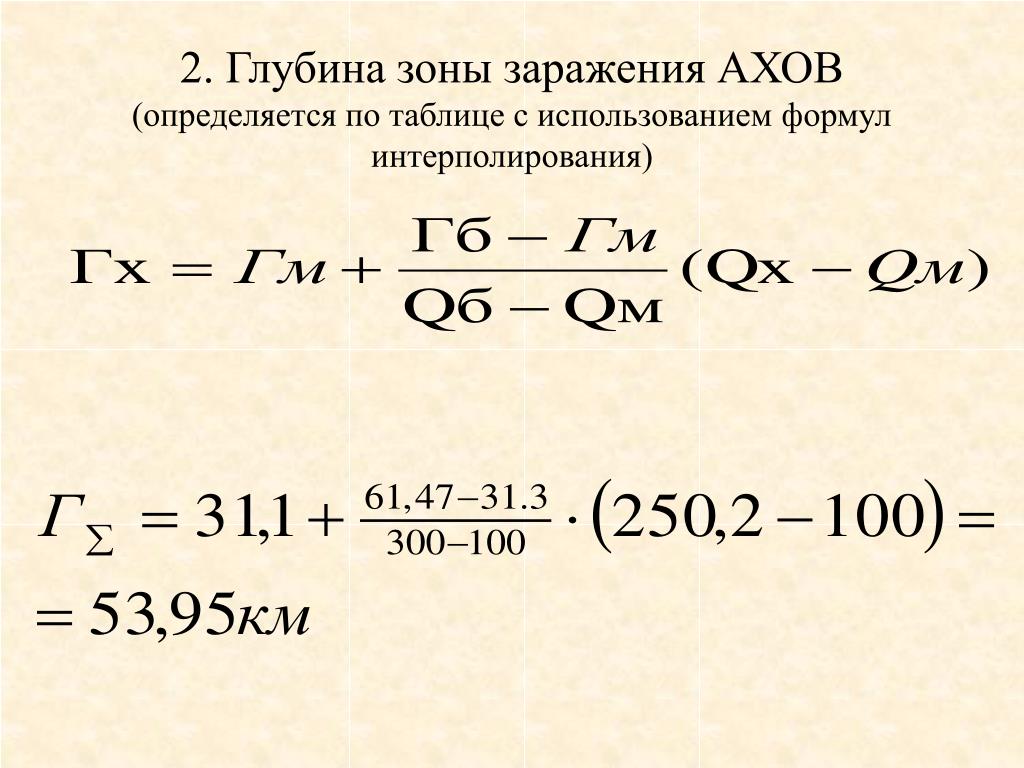

  12. 2. Глубина зоны заражения АХОВ(определяется по таблице с использованием формул интерполирования)

  13. 3. Предельно возможная глубина зоны зараженияГП = N V = 4 18 = 72 км Вывод: Глубина зоны заражения составит Г= 54,4км
