Шановні пані та панове!

1. Шановні пані та панове! До Вашої уваги представлено курсовий проект з "Технології машинобудування" студентки групи 4КТ Шахової Ірини

2. Темою курсового проекту є: "Розробити технологічний процес виготовлення деталі "Г404.03.008К- Колесо" при річній нормі випуску 3500 деталей"

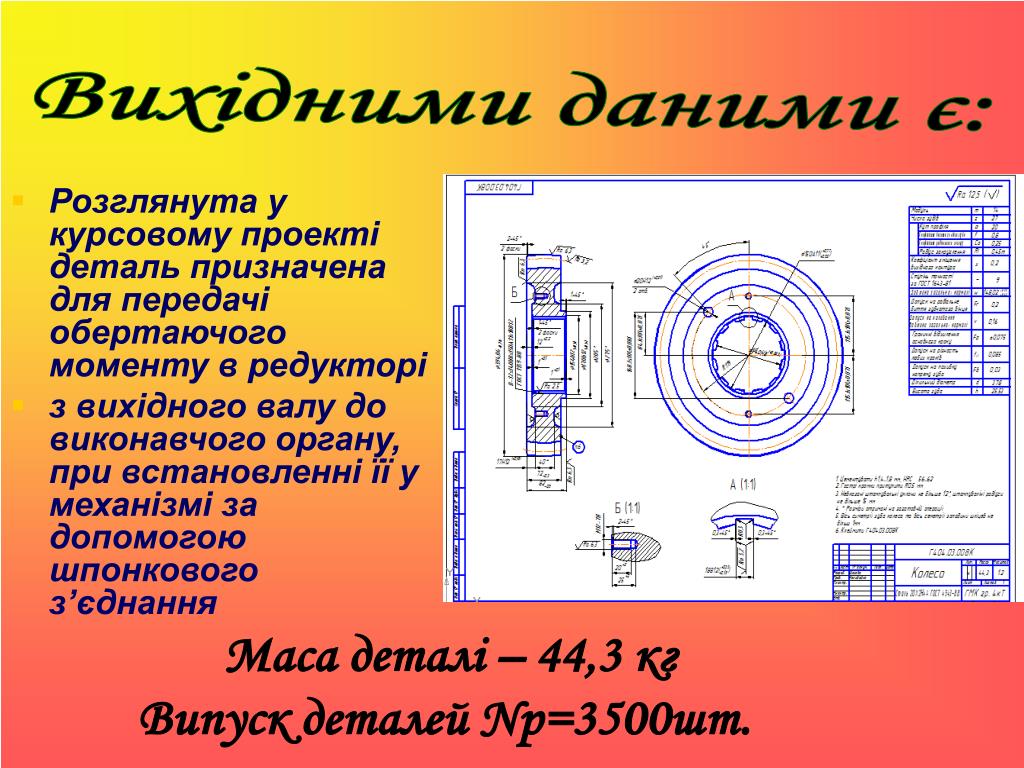

3. Вихідними даними є: • Розглянута у курсовому проекті деталь призначена для передачі обертаючого моменту в редукторі • з вихідного валу до виконавчого органу, при встановленні її у механізмі за допомогою шпонкового з’єднання Маса деталі – 44,3 кг Випуск деталей Nр=3500шт.

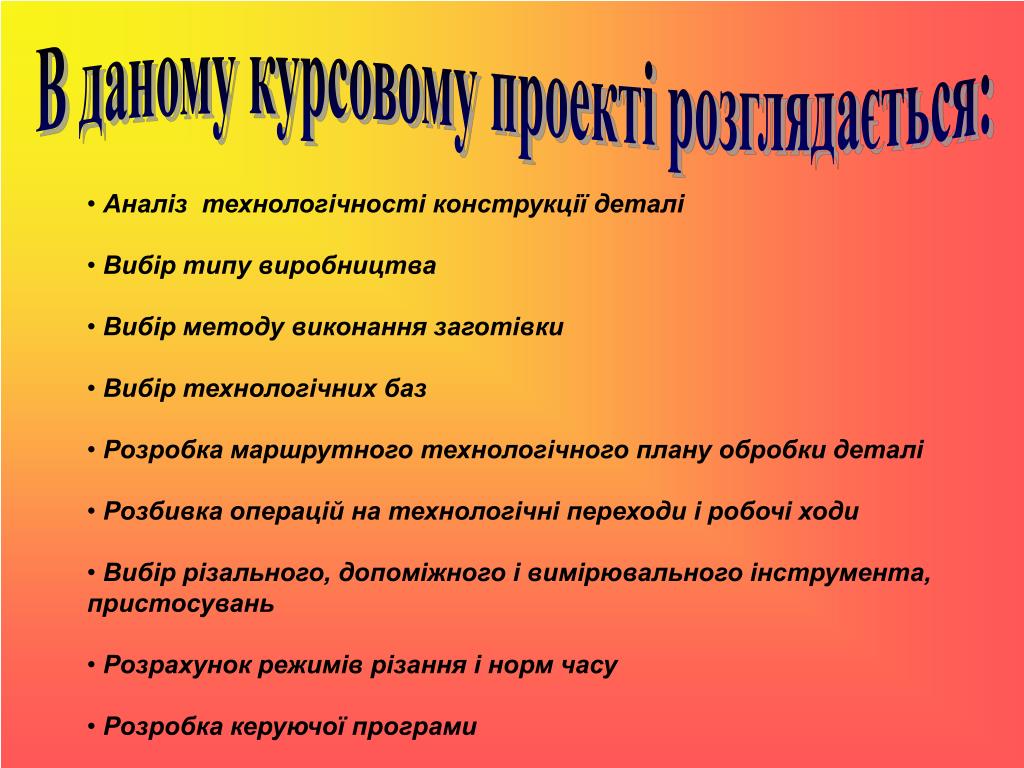

4. В даному курсовому проекті розглядається: • Аналіз технологічності конструкції деталі • Вибір типу виробництва • Вибір методу виконання заготівки • Вибір технологічних баз • Розробка маршрутного технологічного плану обробки деталі • Розбивка операцій на технологічні переходи і робочі ходи • Вибір різального, допоміжного і вимірювального інструмента, пристосувань • Розрахунок режимів різання і норм часу • Розробка керуючої програми

5. Заготовка виготовлена зі Сталі 20Х2Н4А ГОСТ 4543-88 Сталь конструкційна легована

6. Технологічність деталі • Простота конструктивних елементів деталі дозволяє • найбільш продуктивно та точно обробити її поверхні • із застосуванням найбільш простих відносних рухів • інструменту і заготовки: • - прямолінійного • - поступального • - обертального • Конфігурація деталі забезпечує можливість • зручного підведення та виходу ріжучого інструменту • Якісну оцінку технологічності конструкції • заданої деталі можна оцінити як технологічну

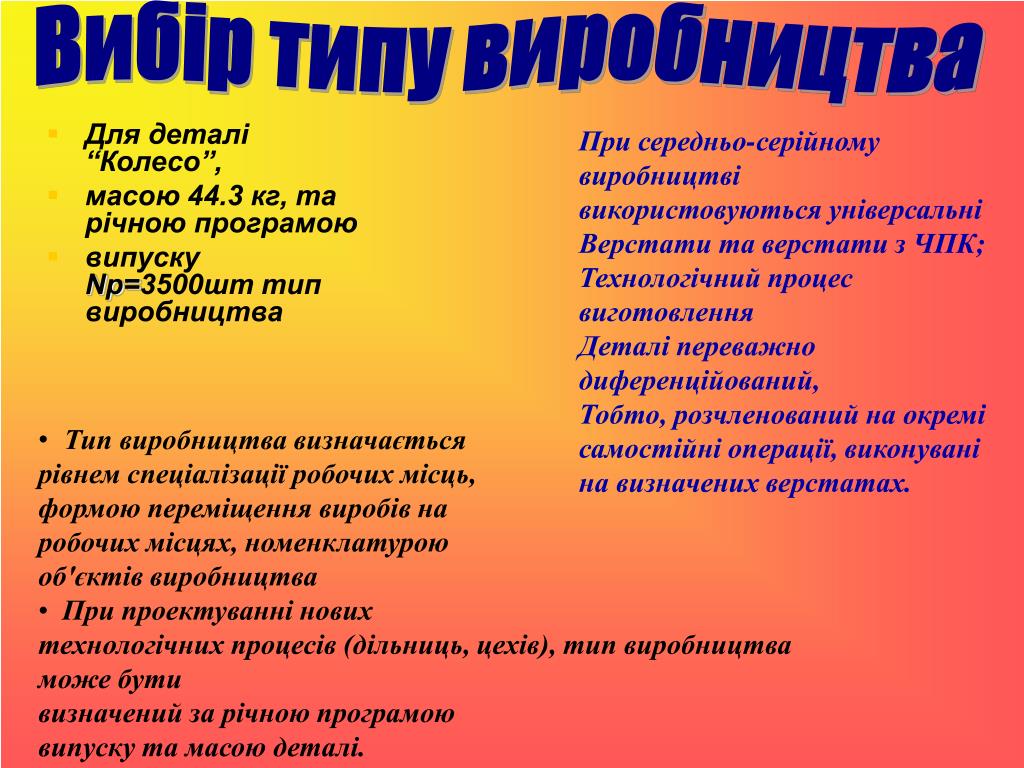

7. Вибір типу виробництва При середньо-серійному виробництві використовуються універсальні Верстати та верстати з ЧПК; Технологічний процес виготовлення Деталі переважно диференційований, Тобто, розчленований на окремі самостійні операції, виконувані на визначених верстатах. • Для деталі “Колесо”, • масою 44.3 кг, та річною програмою • випуску Nр=3500шт тип виробництва • Тип виробництва визначається • рівнем спеціалізації робочих місць, • формою переміщення виробів на • робочих місцях, номенклатурою • об'єктів виробництва • При проектуванні нових • технологічних процесів (дільниць, цехів), тип виробництва може бути • визначений за річною програмою • випуску та масою деталі.

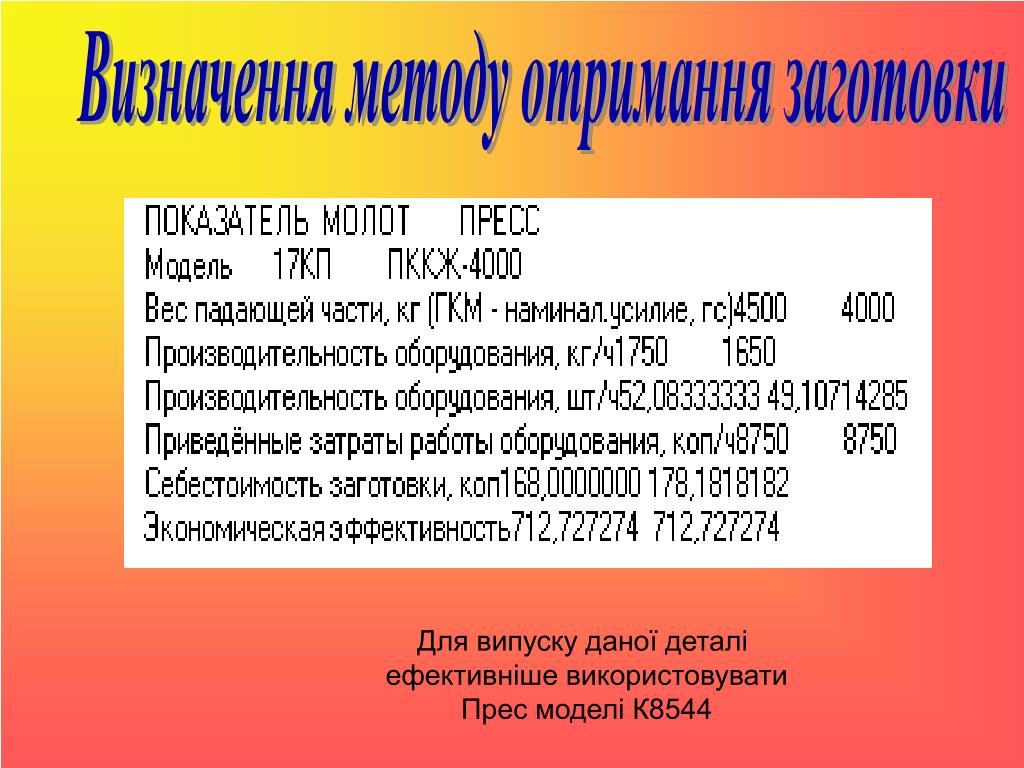

8. Визначення методу отримання заготовки Для випуску даної деталі ефективніше використовувати Прес моделі К8544

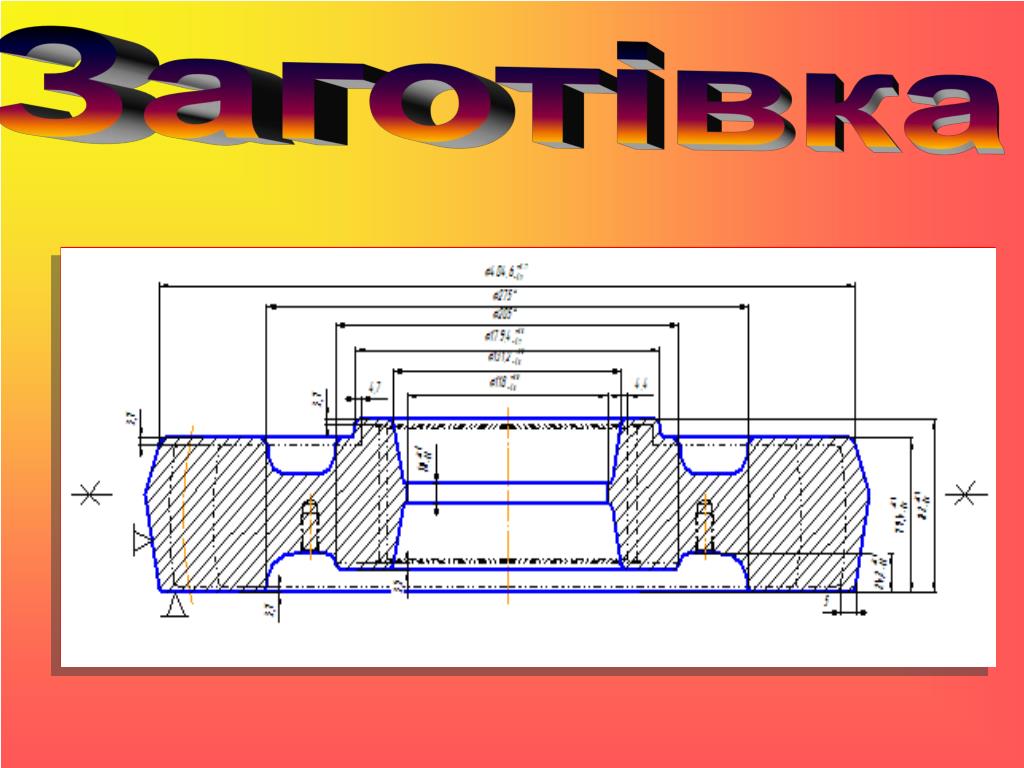

9. Заготівка

10. Бази При обробці різанням від якості базування та закріплення заготовки на верстаті залежить точність її обробки та склад технічного процесу.

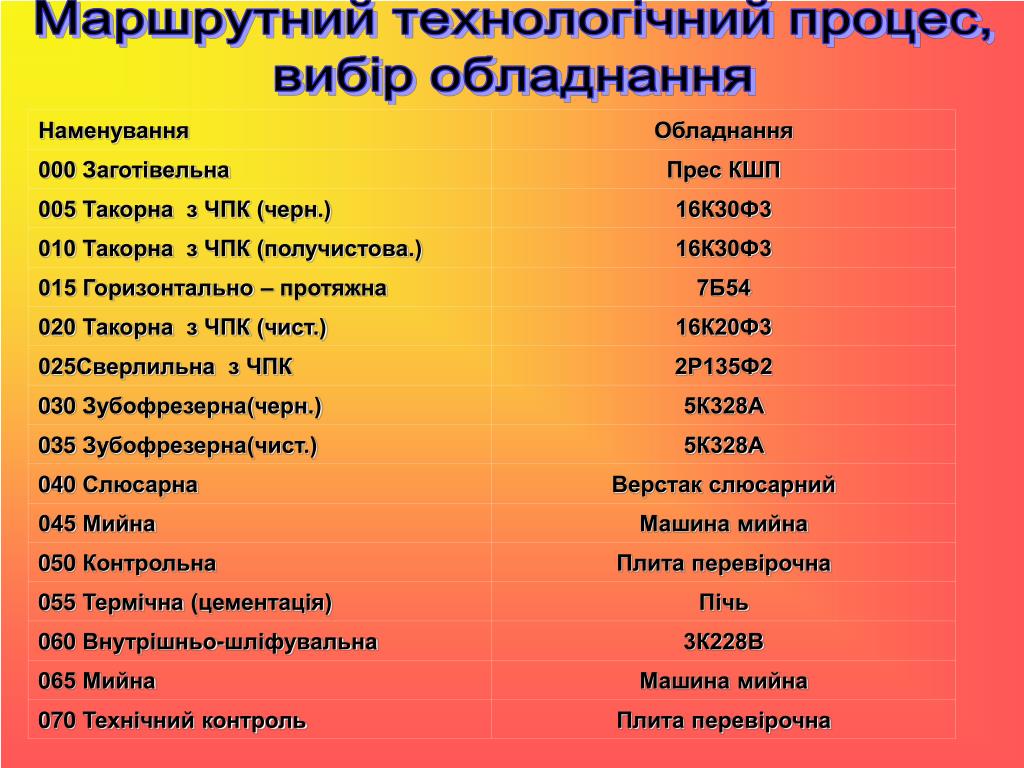

11. Маршрутний технологічний процес, вибір обладнання

12. Технічна характеристика вертикально - свердлильного верстата моделі 2Р135Ф2 Габарити, мм: 1800x2170x2700 Початок серійного виробництва: 1979. Потужність двигуна головного руху, кВт: 10 Маса верстата з виносним устаткуванням, кг: 5390 Клас точності: НМодель ЧПУ: 2П32-3 Мінімальна частота обертання шпинделя, об / хв: 36 Максимальна частота обертання шпинделя, об / хв: 1600

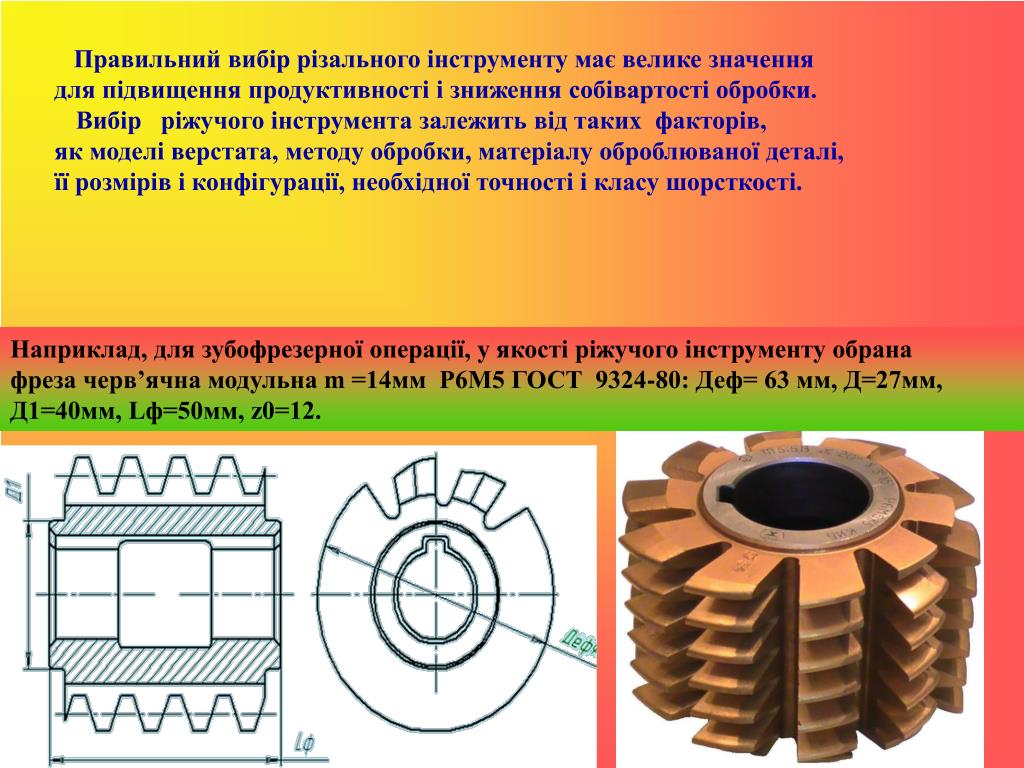

13. Правильний вибір різального інструменту має велике значення для підвищення продуктивності і зниження собівартості обробки. Вибір ріжучого інструмента залежить від таких факторів, як моделі верстата, методу обробки, матеріалу оброблюваної деталі, її розмірів і конфігурації, необхідної точності і класу шорсткості. Наприклад, для зубофрезерної операції, у якості ріжучого інструменту обрана фреза черв’ячна модульна m =14мм Р6М5 ГОСТ 9324-80: Деф= 63 мм, Д=27мм, Д1=40мм, Lф=50мм, z0=12.

14. При проектуванні технологічного процесу механічної обробки заготовки для між операційного й остаточного контролювання оброблених поверхонь необхідно використовувати стандартний вимірювальний інструмент. У середньо-серійному виробництві застосовується універсальний вимірювальний інструмент (штангенциркуль, мікрометр, кутомір і ін.) Наприклад, для операції №005 Токарна чернова я обрала штангенциркуль штангенциркуль ШЦ-IV-400-0,1 ДСТУ ГОСТ 166:2009

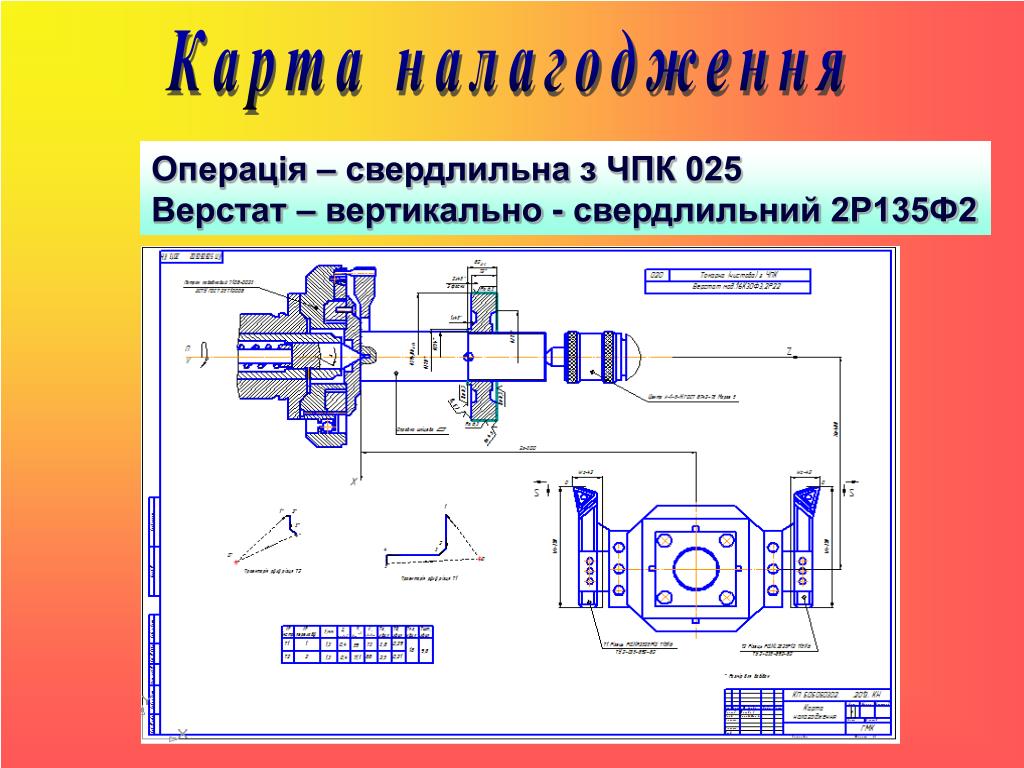

16. Карта налагодження Операція – свердлильна з ЧПК 025 Верстат – вертикально - свердлильний 2Р135Ф2

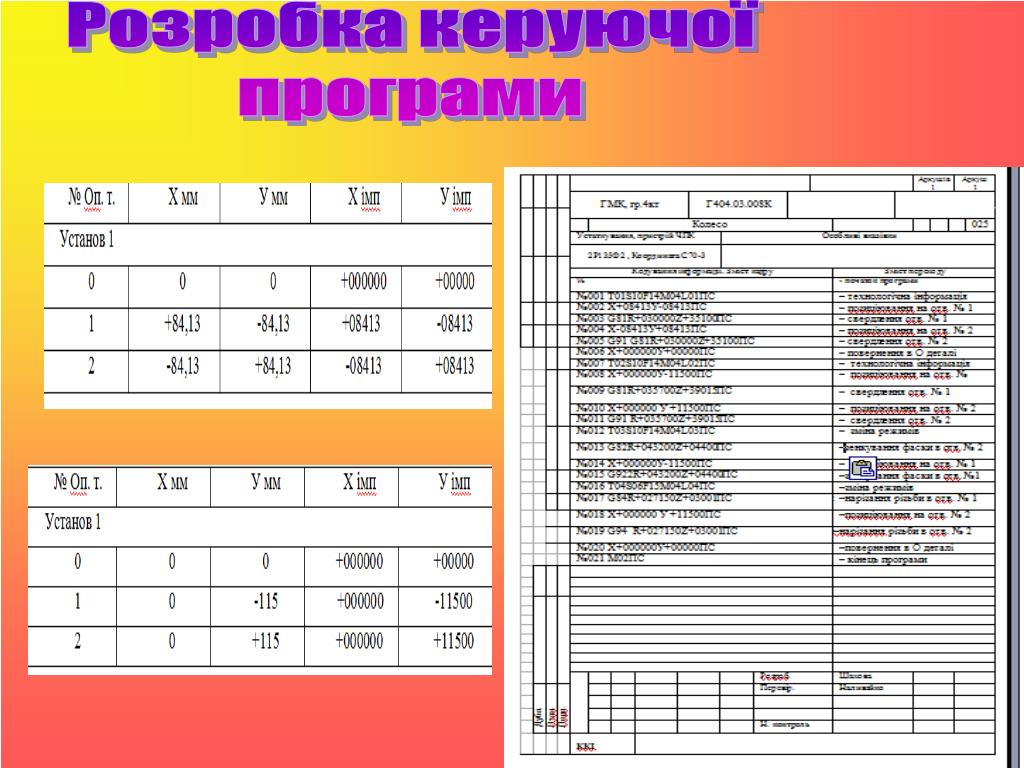

17. Розробка керуючої програми

18. Дякую за увагу
