  1. 资料收集及设计分析 根据通信系统的要求, 结合创造力, 专业知识和技巧

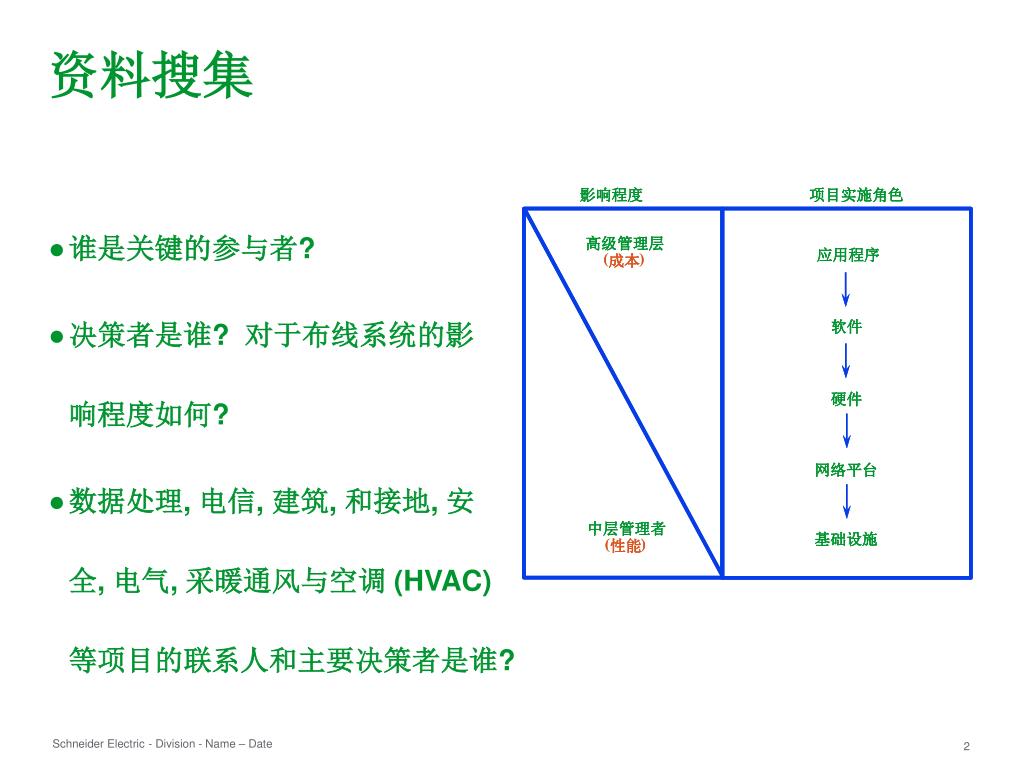

  2. 资料搜集 影响程度 影响程度 项目实施角色 项目实施角色 • 谁是关键的参与者? • 决策者是谁? 对于布线系统的影响程度如何? • 数据处理, 电信, 建筑, 和接地, 安全, 电气, 采暖通风与空调(HVAC)等项目的联系人和主要决策者是谁? 高级管理层 高级管理层 应用程序 应用程序 ( ( ) ) 成本 成本 软件 软件 硬件 硬件 网络平台 网络平台 中层管理者 中层管理者 基础设施 基础设施 ( ( ) ) 性能 性能

  3. 分布式网络结构 (DNA) 工作区 (WA) 楼层配线设备 (FD) 工作区 (WA) 楼层配线设备 (FD) 工作区 (WA) 建筑物配线设备 (BD) / 建筑物入口设施 (BE)

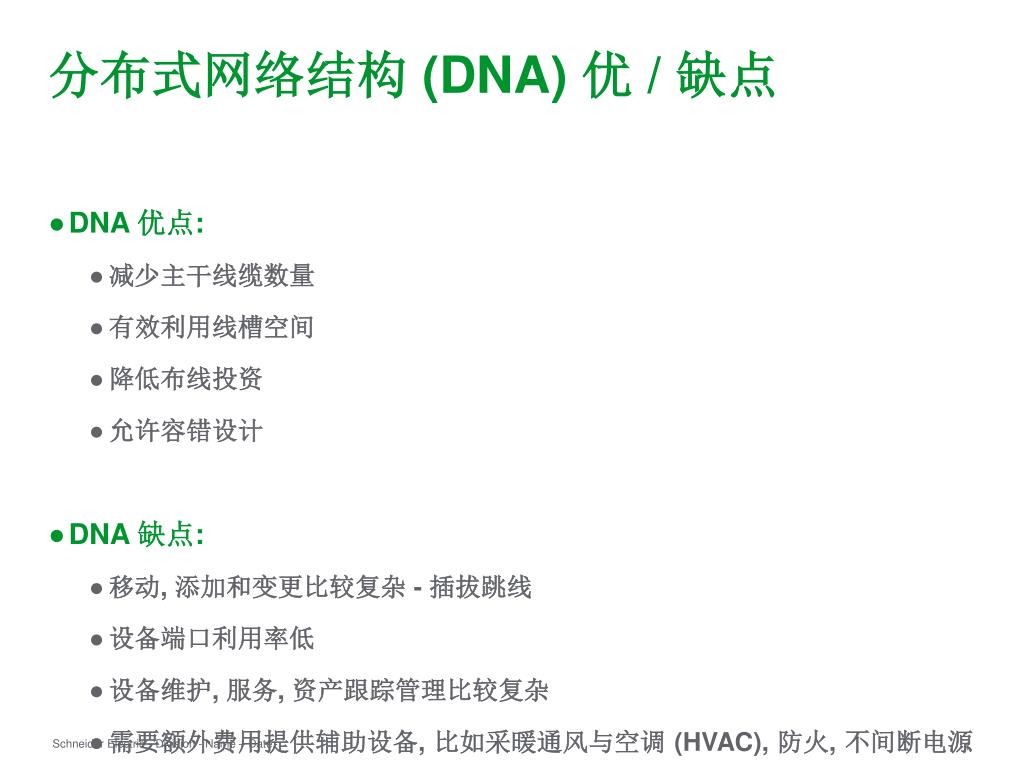

  4. 分布式网络结构 (DNA) 优 / 缺点 • DNA 优点: • 减少主干线缆数量 • 有效利用线槽空间 • 降低布线投资 • 允许容错设计 • DNA 缺点: • 移动, 添加和变更比较复杂 - 插拔跳线 • 设备端口利用率低 • 设备维护, 服务, 资产跟踪管理比较复杂 • 需要额外费用提供辅助设备, 比如采暖通风与空调(HVAC), 防火, 不间断电源 (UPS) 等

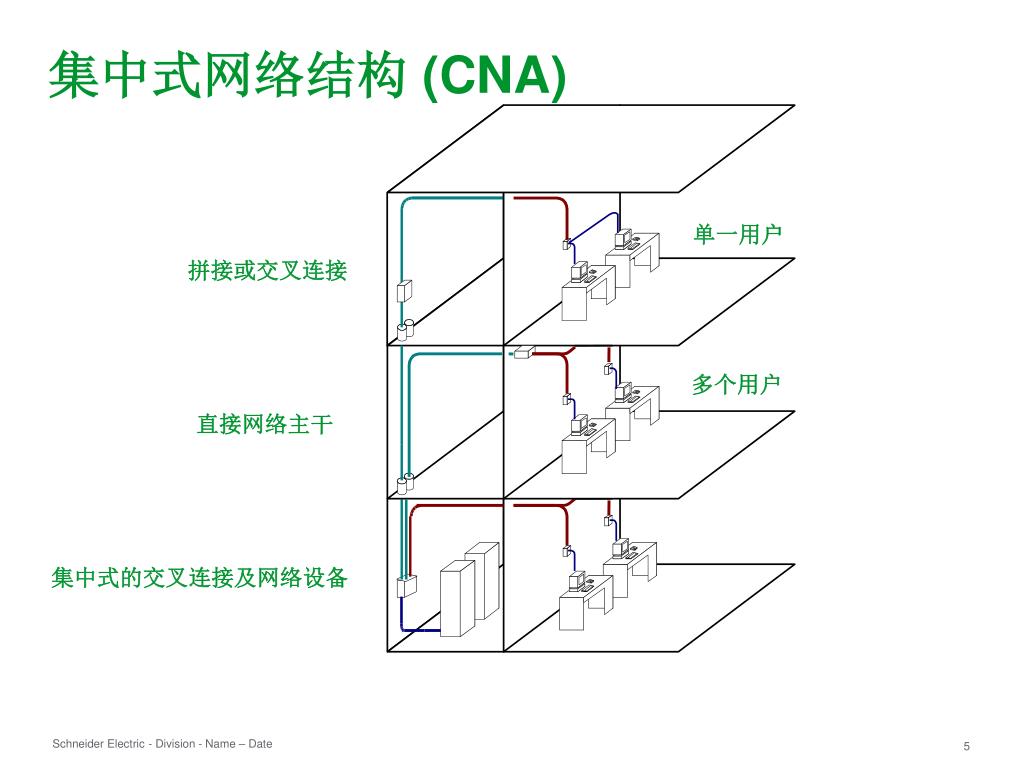

  5. 集中式网络结构 (CNA) 单一用户 拼接或交叉连接 多个用户 直接网络主干 集中式的交叉连接及网络设备

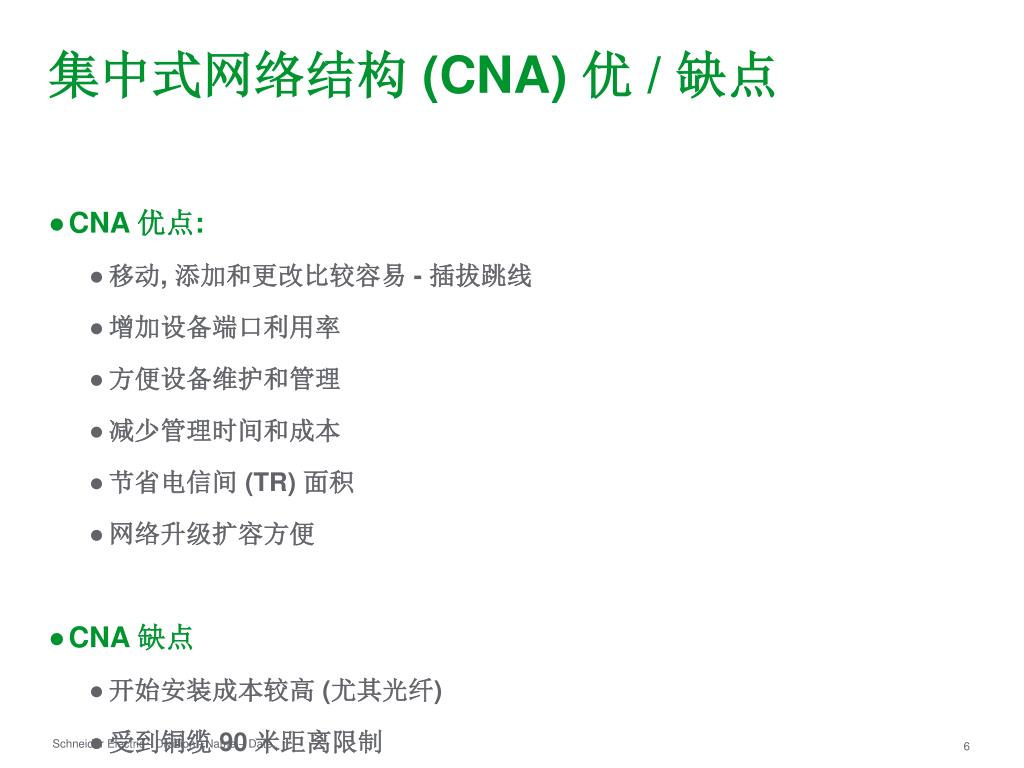

  6. 集中式网络结构 (CNA) 优 / 缺点 • CNA 优点: • 移动, 添加和更改比较容易 - 插拔跳线 • 增加设备端口利用率 • 方便设备维护和管理 • 减少管理时间和成本 • 节省电信间 (TR) 面积 • 网络升级扩容方便 • CNA 缺点 • 开始安装成本较高 (尤其光纤) • 受到铜缆 90 米距离限制 • 网络设备集中,视为一个单点故障

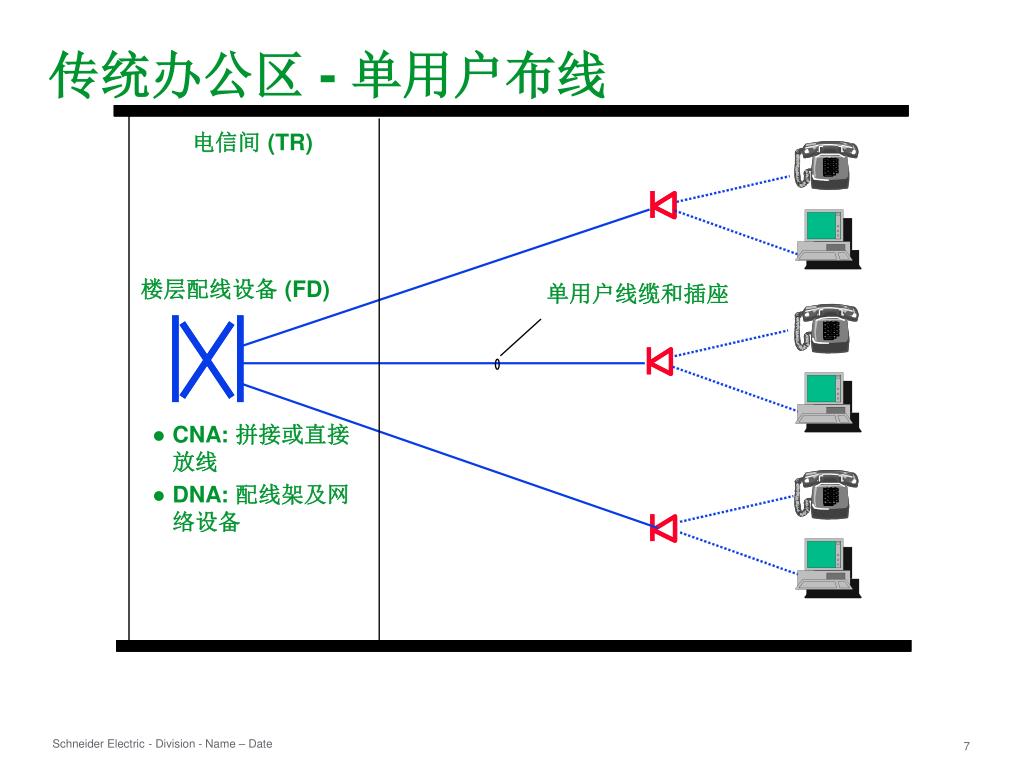

  7. 传统办公区 - 单用户布线 电信间 (TR) 楼层配线设备 (FD) 单用户线缆和插座 • CNA: 拼接或直接放线 • DNA: 配线架及网络设备

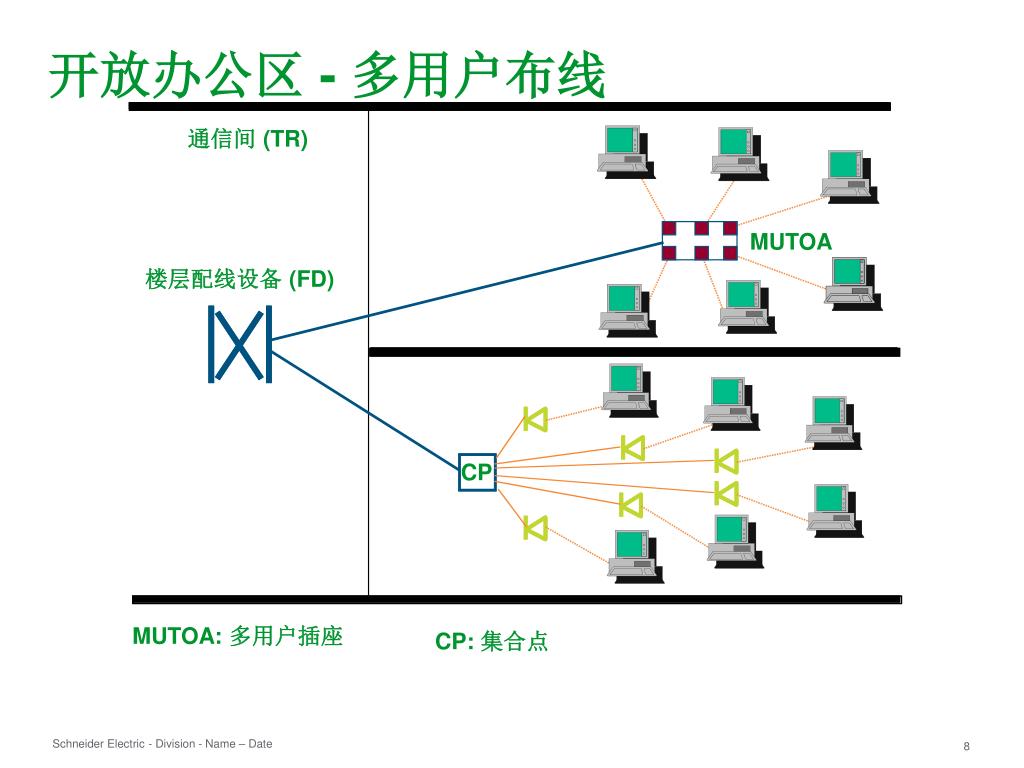

  8. 开放办公区 - 多用户布线 通信间 (TR) MUTOA 楼层配线设备 (FD) CP CP MUTOA: 多用户插座 CP: 集合点

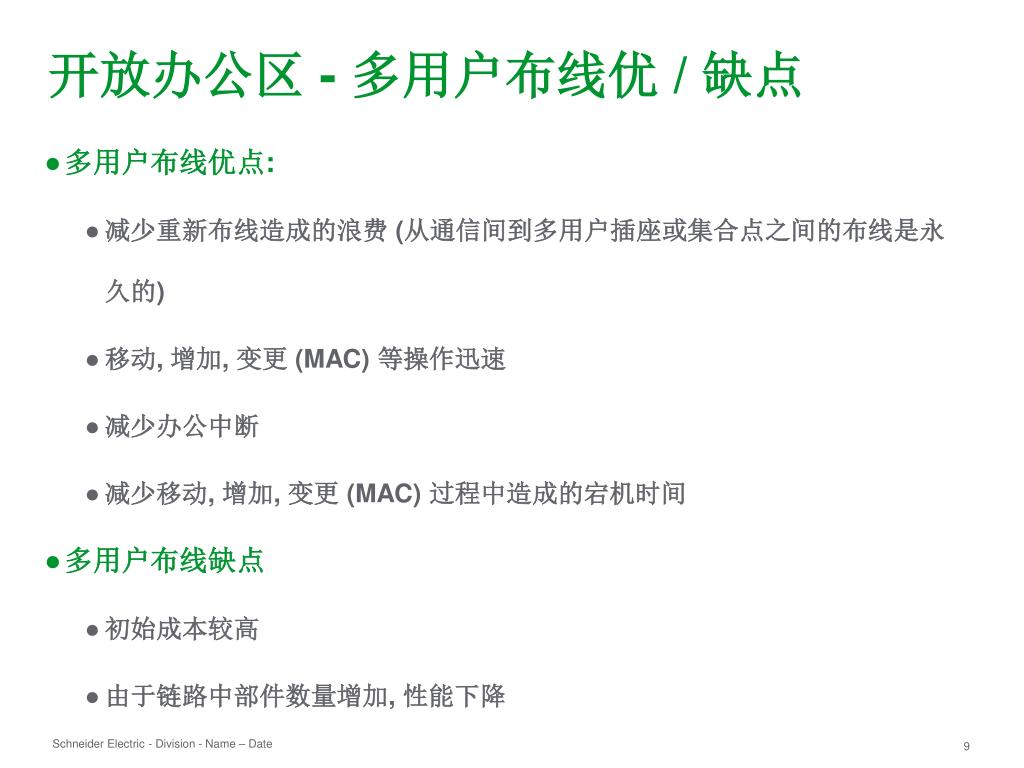

  9. 开放办公区 - 多用户布线优 / 缺点 • 多用户布线优点: • 减少重新布线造成的浪费 (从通信间到多用户插座或集合点之间的布线是永久的) • 移动, 增加, 变更 (MAC) 等操作迅速 • 减少办公中断 • 减少移动, 增加, 变更 (MAC) 过程中造成的宕机时间 • 多用户布线缺点 • 初始成本较高 • 由于链路中部件数量增加, 性能下降

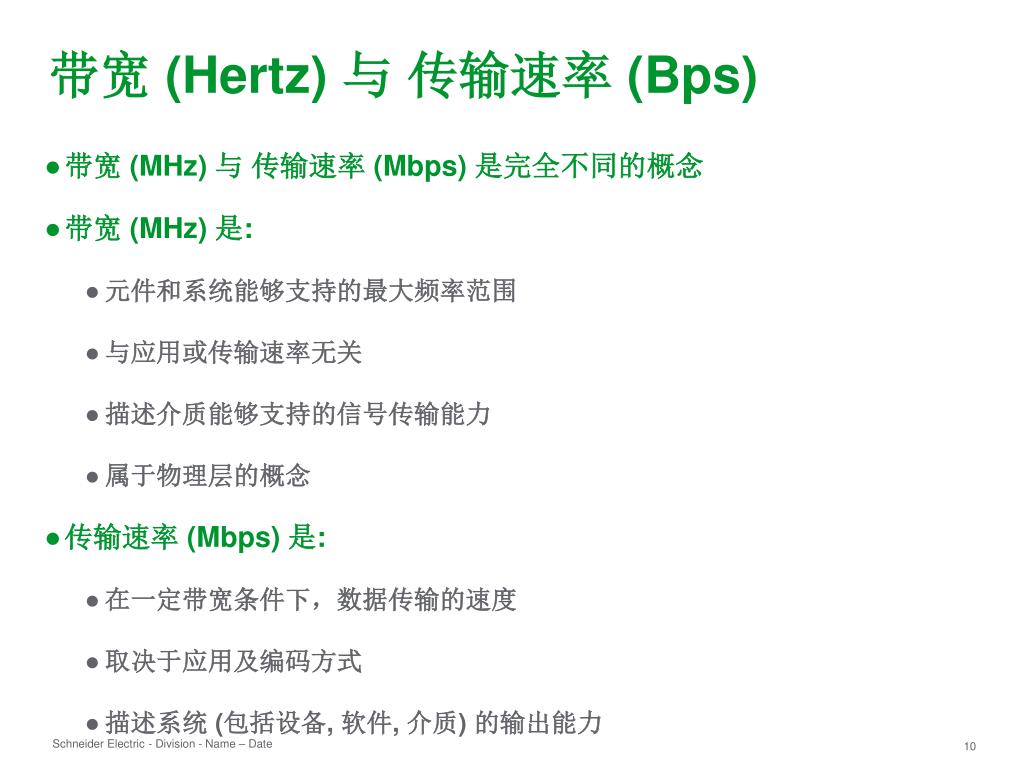

  10. 带宽 (Hertz) 与 传输速率 (Bps) • 带宽 (MHz) 与 传输速率 (Mbps) 是完全不同的概念 • 带宽 (MHz) 是: • 元件和系统能够支持的最大频率范围 • 与应用或传输速率无关 • 描述介质能够支持的信号传输能力 • 属于物理层的概念 • 传输速率 (Mbps) 是: • 在一定带宽条件下，数据传输的速度 • 取决于应用及编码方式 • 描述系统 (包括设备, 软件, 介质) 的输出能力

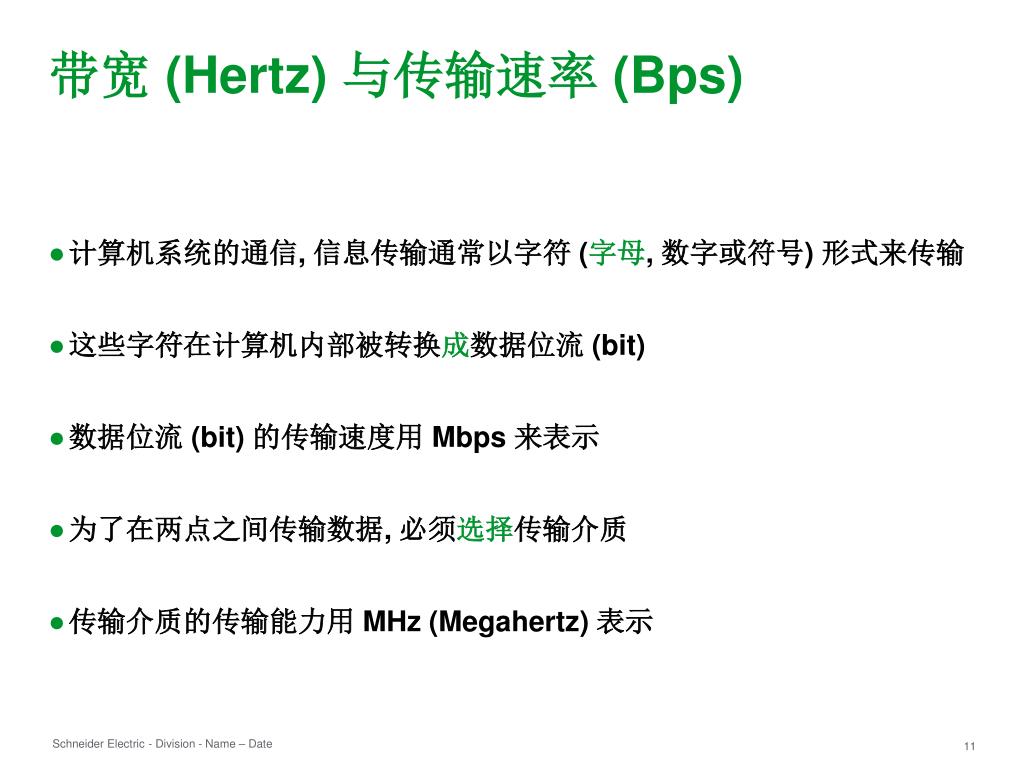

  11. 带宽 (Hertz) 与传输速率 (Bps) • 计算机系统的通信, 信息传输通常以字符 (字母, 数字或符号) 形式来传输 • 这些字符在计算机内部被转换成数据位流 (bit) • 数据位流 (bit) 的传输速度用 Mbps 来表示 • 为了在两点之间传输数据, 必须选择传输介质 • 传输介质的传输能力用 MHz (Megahertz) 表示

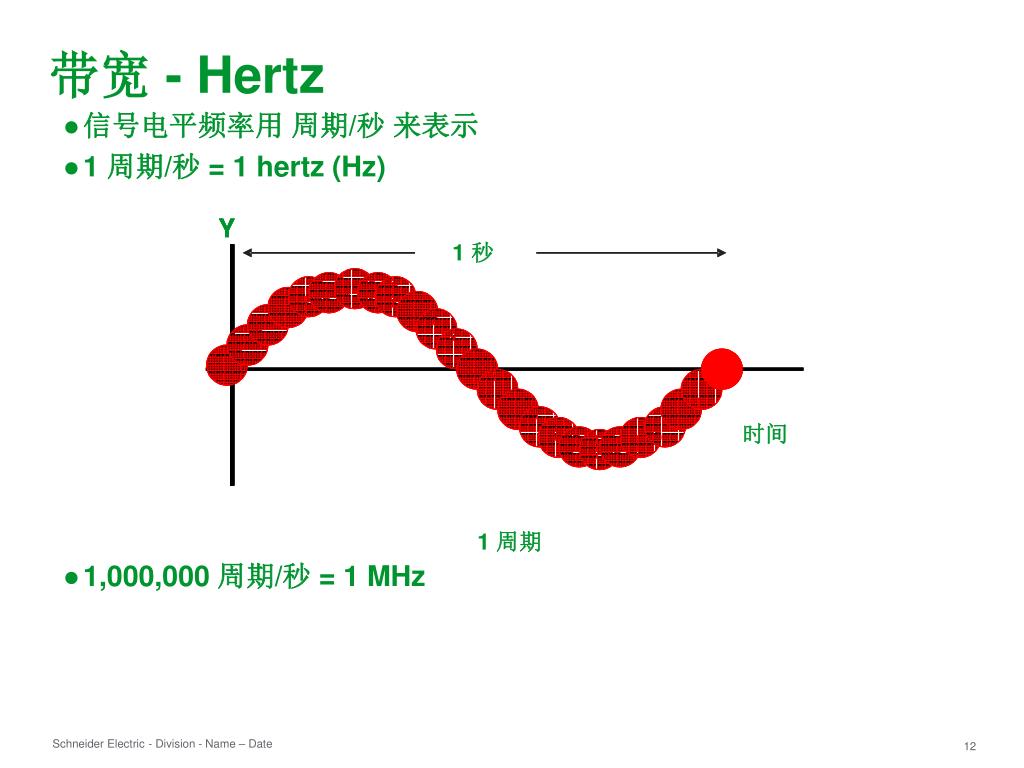

  12. Y Y Y 1 秒 时间 1 周期 带宽 - Hertz • 信号电平频率用 周期/秒 来表示 • 1 周期/秒 = 1 hertz (Hz) • 1,000,000 周期/秒 = 1 MHz

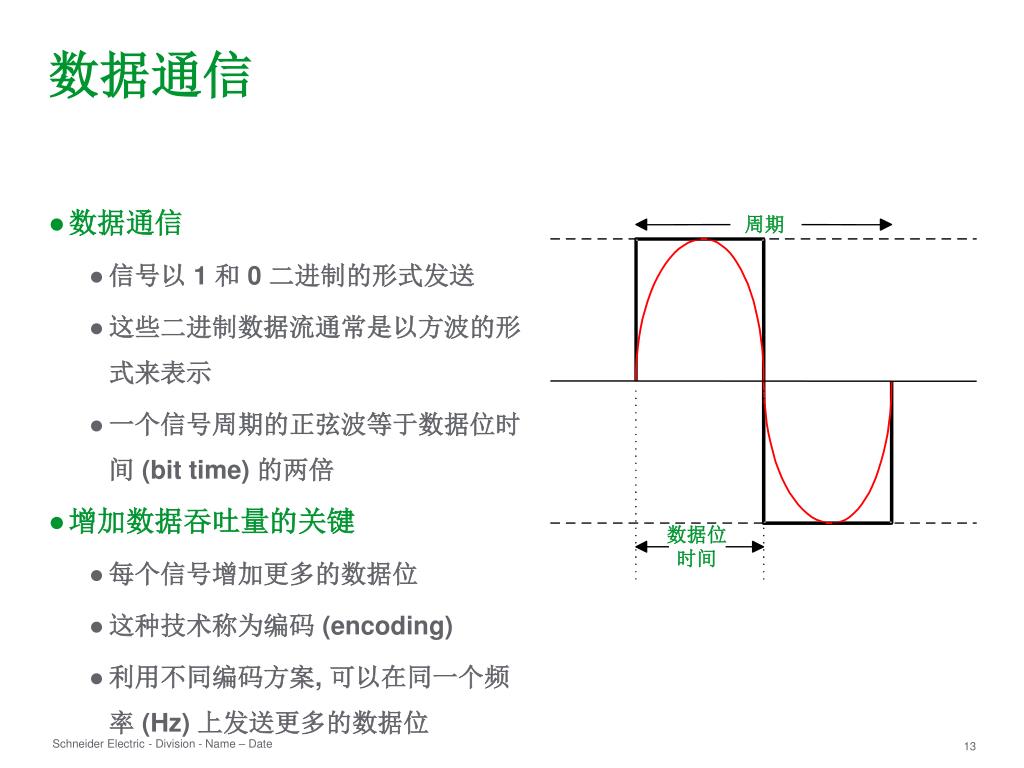

  13. 数据通信 • 数据通信 • 信号以 1 和 0 二进制的形式发送 • 这些二进制数据流通常是以方波的形式来表示 • 一个信号周期的正弦波等于数据位时间 (bit time) 的两倍 • 增加数据吞吐量的关键 • 每个信号增加更多的数据位 • 这种技术称为编码 (encoding) • 利用不同编码方案, 可以在同一个频率 (Hz) 上发送更多的数据位 周期 数据位 时间

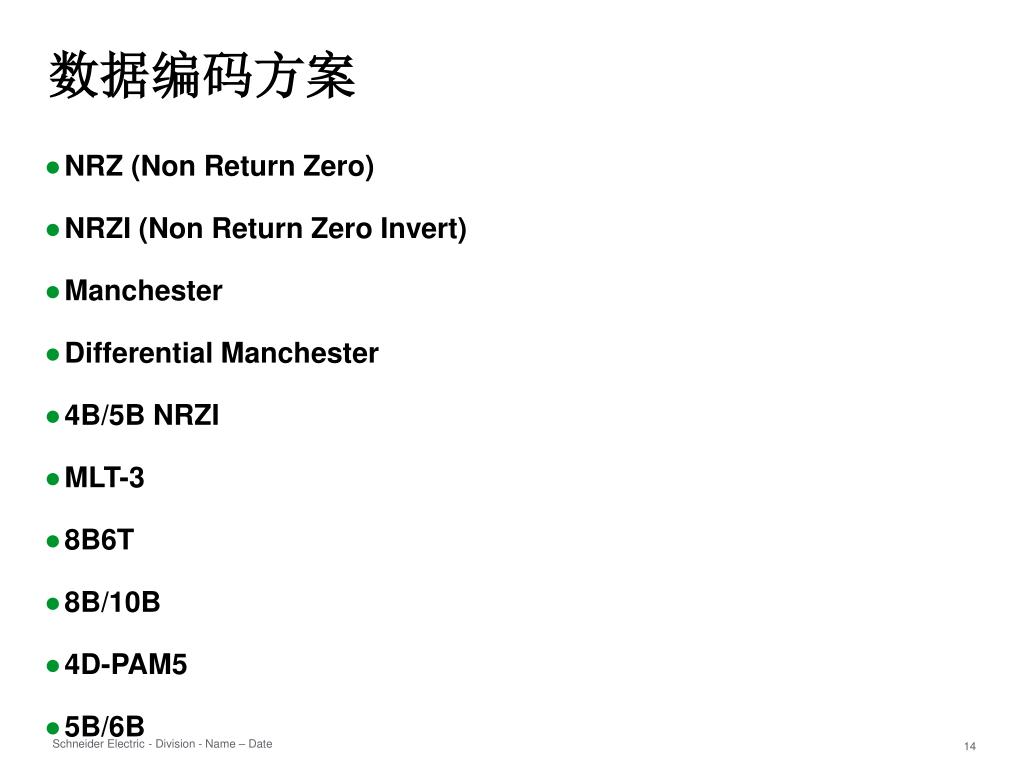

  14. 数据编码方案 • NRZ (Non Return Zero) • NRZI (Non Return Zero Invert) • Manchester • Differential Manchester • 4B/5B NRZI • MLT-3 • 8B6T • 8B/10B • 4D-PAM5 • 5B/6B

  15. + 0 - 0 1 1 + 0 - 1 1 0 1 + 0 - 数据传输速率 - 数据位/秒 (b/s) • 每秒钟传输二进制字节 (数据位) 的数量 • 取决于网络应用所采用的编码方式 • 1,000,000 数据位 / 秒 = 1 Mbps 1 数据位 = 1 周期 10BASE-T Manchester 3 数据位 = 1 周期 100BASE-T NRZ 4 数据位 = 1 周期 100BASE-T MLT-3

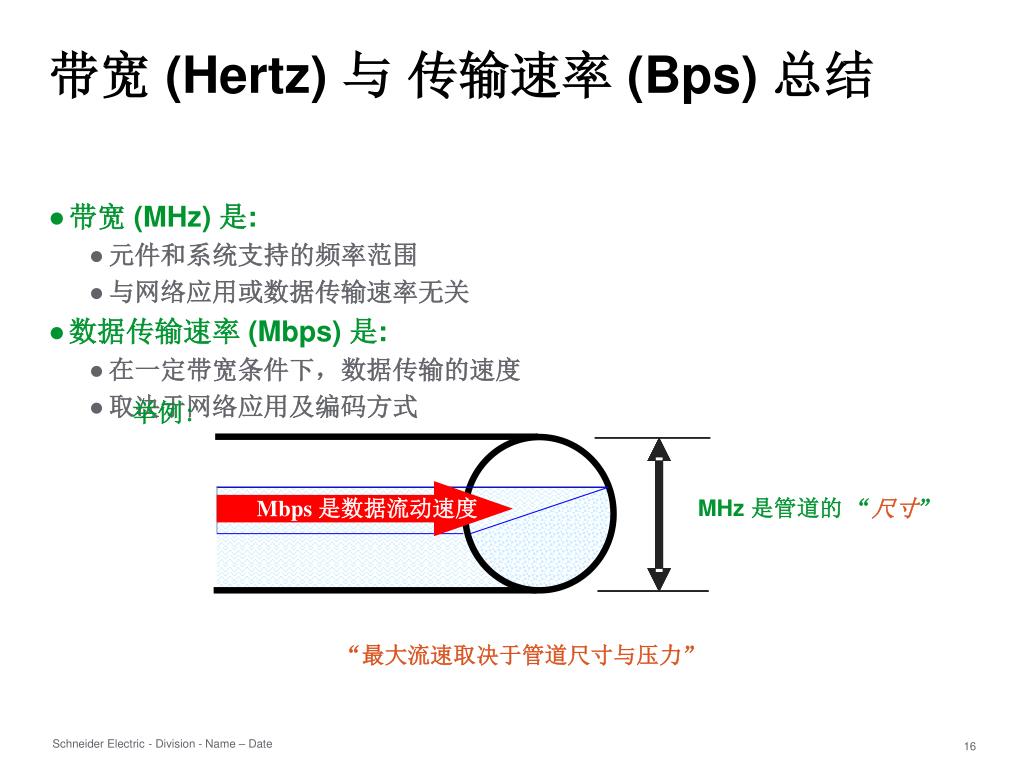

  16. 举例: MHz 是管道的 “尺寸” Mbps 是数据流动速度 带宽 (Hertz) 与 传输速率 (Bps) 总结 • 带宽 (MHz) 是: • 元件和系统支持的频率范围 • 与网络应用或数据传输速率无关 • 数据传输速率 (Mbps) 是: • 在一定带宽条件下，数据传输的速度 • 取决于网络应用及编码方式 “最大流速取决于管道尺寸与压力”

  17. 编码方式总结

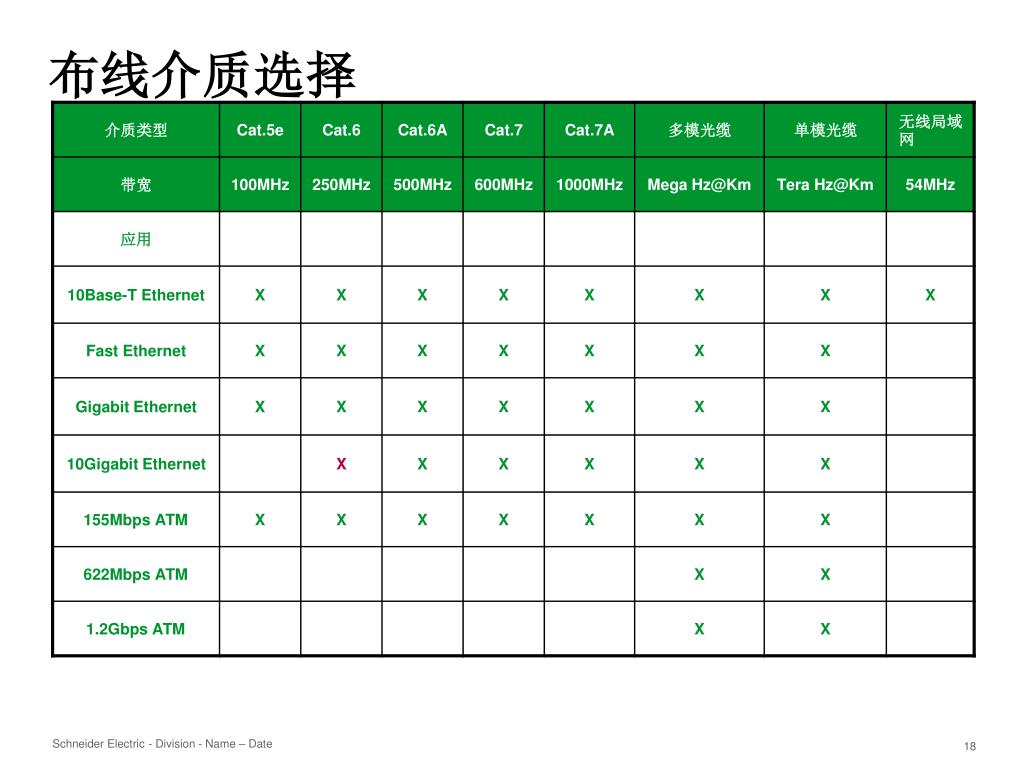

  18. 布线介质选择

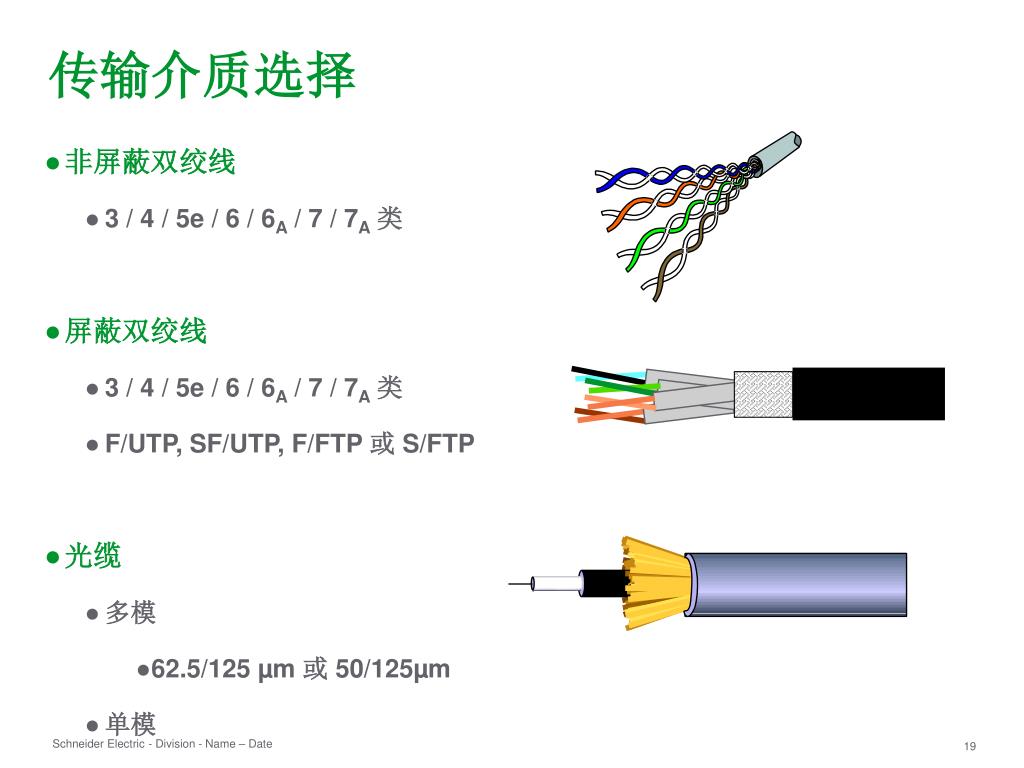

  19. 传输介质选择 • 非屏蔽双绞线 • 3 / 4 / 5e / 6 / 6A / 7 / 7A类 • 屏蔽双绞线 • 3 / 4 / 5e / 6 / 6A / 7 / 7A类 • F/UTP, SF/UTP, F/FTP 或 S/FTP • 光缆 • 多模 • 62.5/125 µm 或 50/125µm • 单模

  20. 主干布线系统发展历程 网络传输速率 Mbps 10GBps Ethernet 2.5Gbps ATM 1000Base-F 1.2Gbps ATM FDDI 155 ATM Fast Ethernet 622 ATM 10BASE-F 1984 1984 1986 1986 1988 1988 1994 1994 1997 1997 2002 2002 楼内主干 多模光缆 OM3 Singlemode 单模光缆 Fibre 多模光缆 园区主干 单模光缆

  21. 水平布线系统发展历程 带宽 MHz 10GBase - T 100Base - T 1000Base - T 10Base - T 2008+ 1995 2004 2006 2000 Cat.3 / Class C Cat.5 / Class D (1995) Cat.5e / Class D Cat.6 / Class E Cat.7 / Class F Cat.6A / Class EA Cat.7A / Class FA 多模光缆

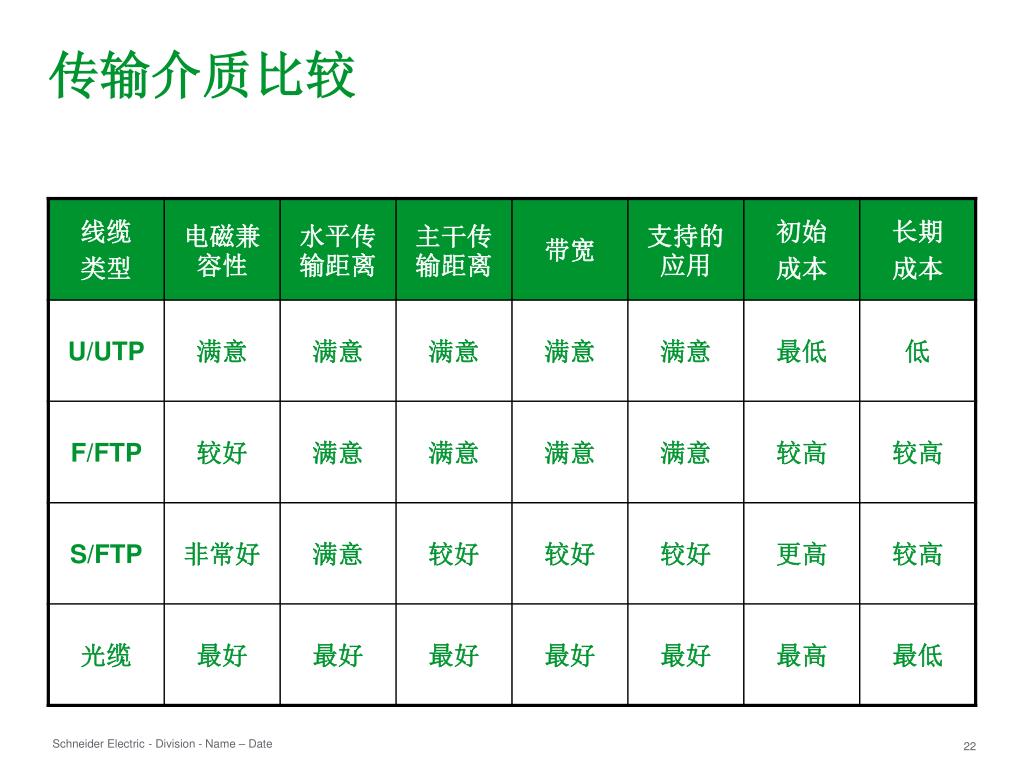

  22. 传输介质比较

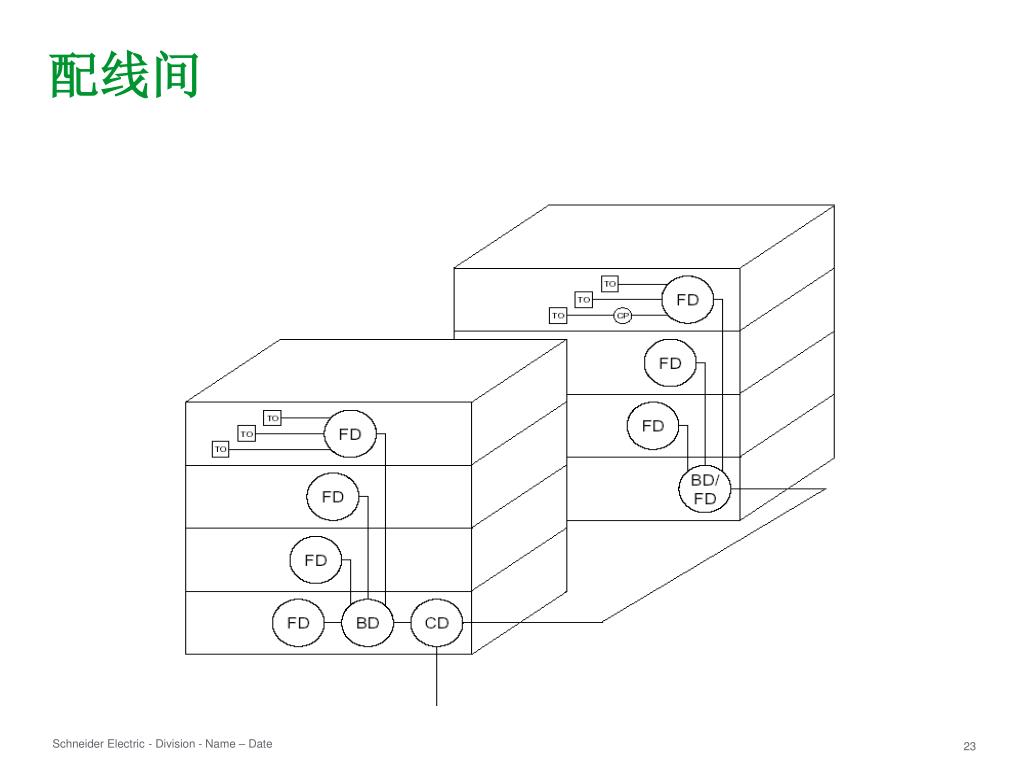

  23. 配线间
