第 15 章绘制建筑立面图

第15章绘制建筑立面图

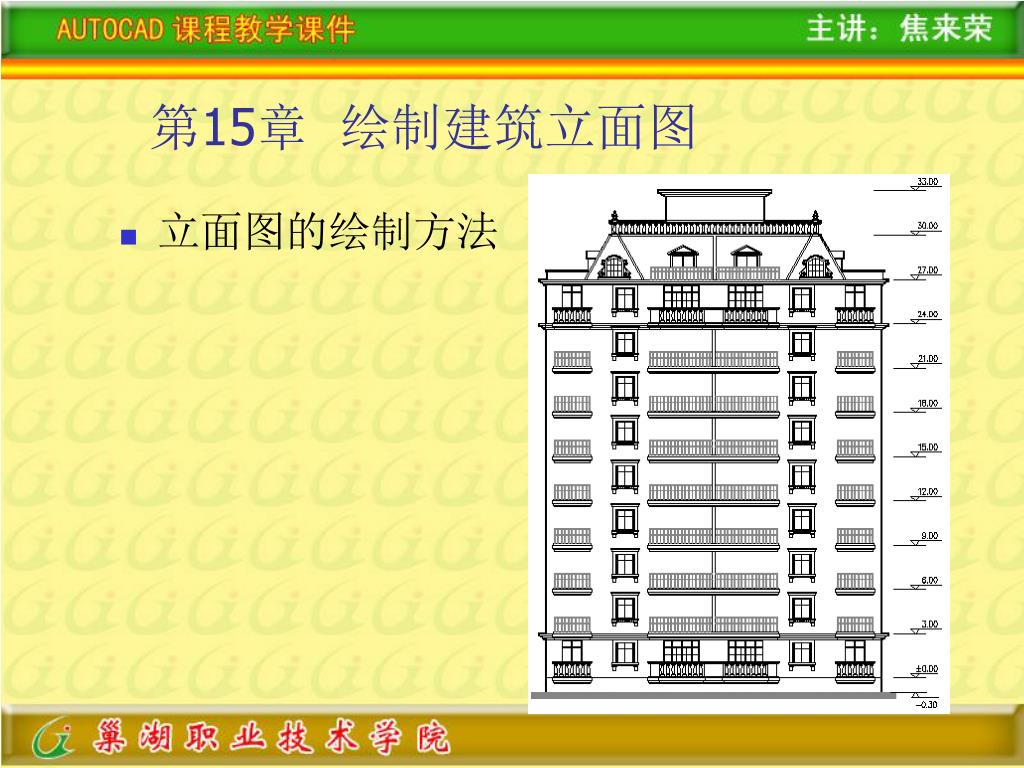

第15章绘制建筑立面图 • 立面图的绘制方法

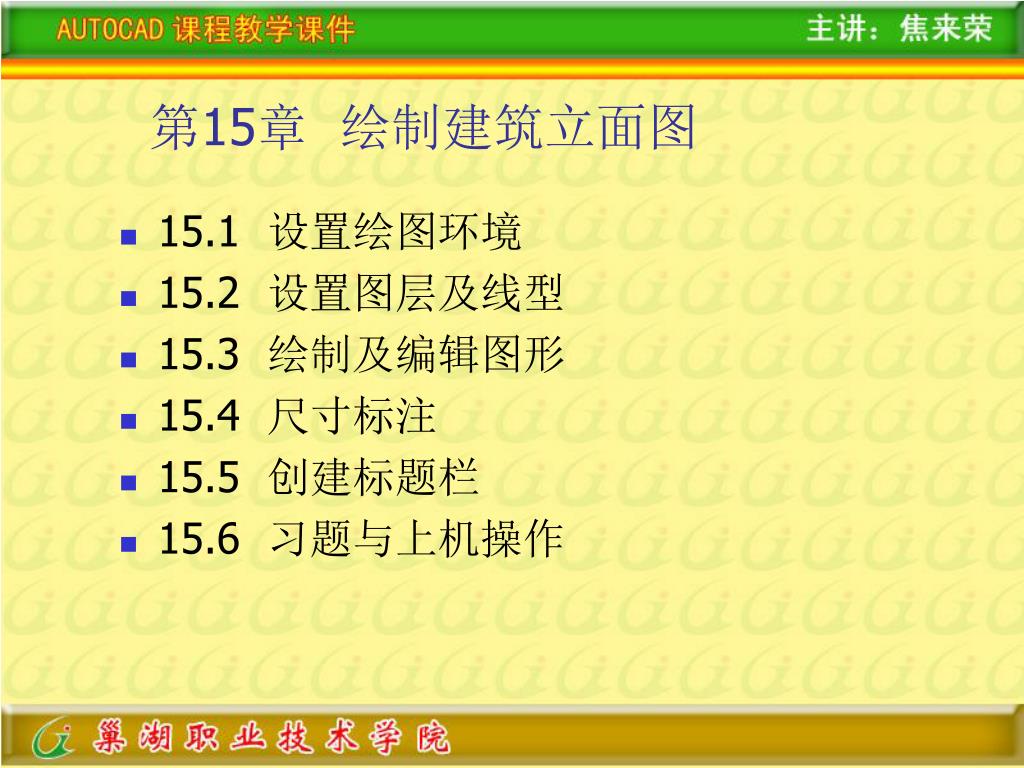

第15章绘制建筑立面图 • 15.1 设置绘图环境 • 15.2 设置图层及线型 • 15.3 绘制及编辑图形 • 15.4 尺寸标注 • 15.5 创建标题栏 • 15.6 习题与上机操作

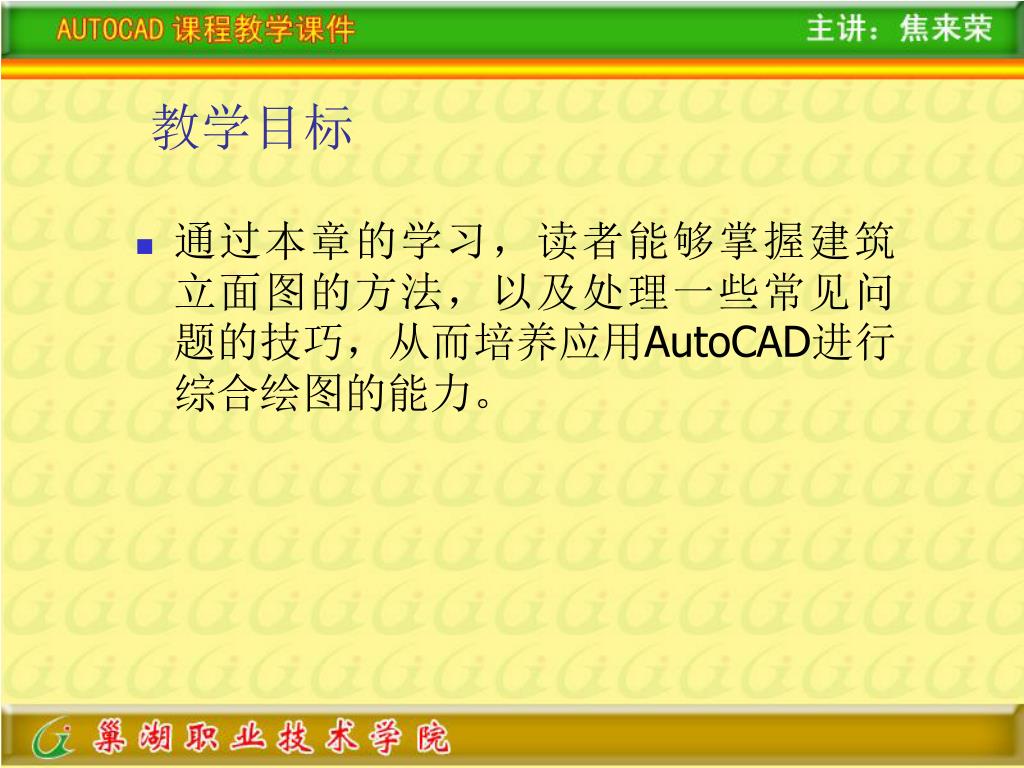

教学目标 • 通过本章的学习，读者能够掌握建筑立面图的方法，以及处理一些常见问题的技巧，从而培养应用AutoCAD进行综合绘图的能力。

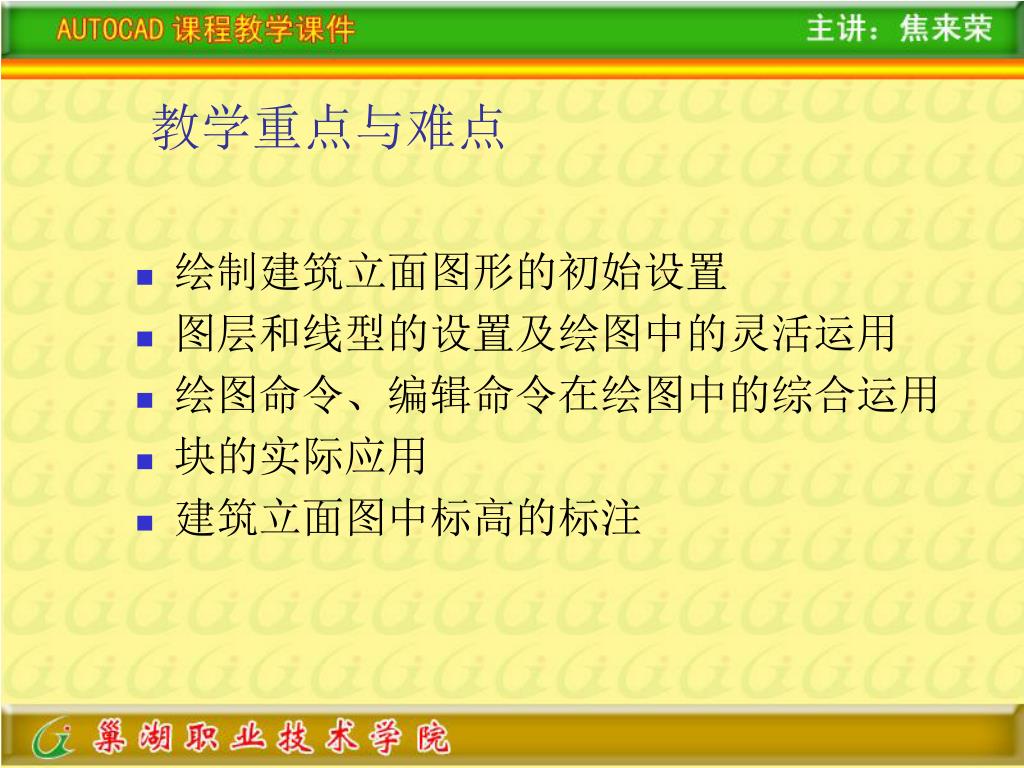

教学重点与难点 • 绘制建筑立面图形的初始设置 • 图层和线型的设置及绘图中的灵活运用 • 绘图命令、编辑命令在绘图中的综合运用 • 块的实际应用 • 建筑立面图中标高的标注

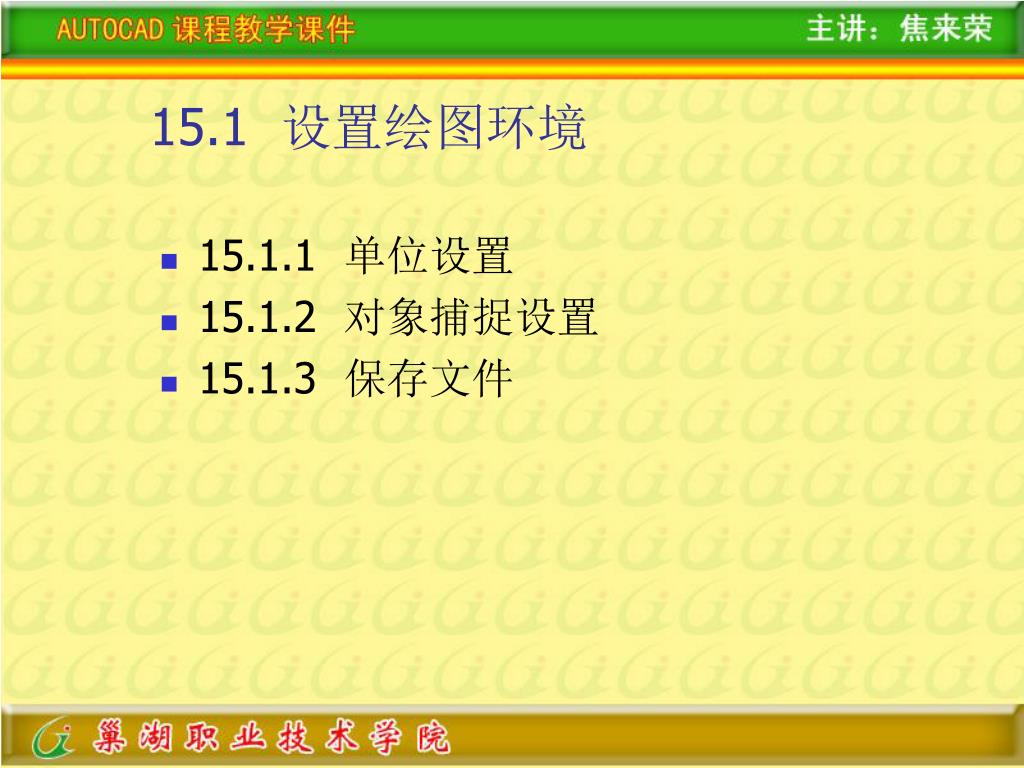

15.1 设置绘图环境 • 15.1.1 单位设置 • 15.1.2 对象捕捉设置 • 15.1.3 保存文件

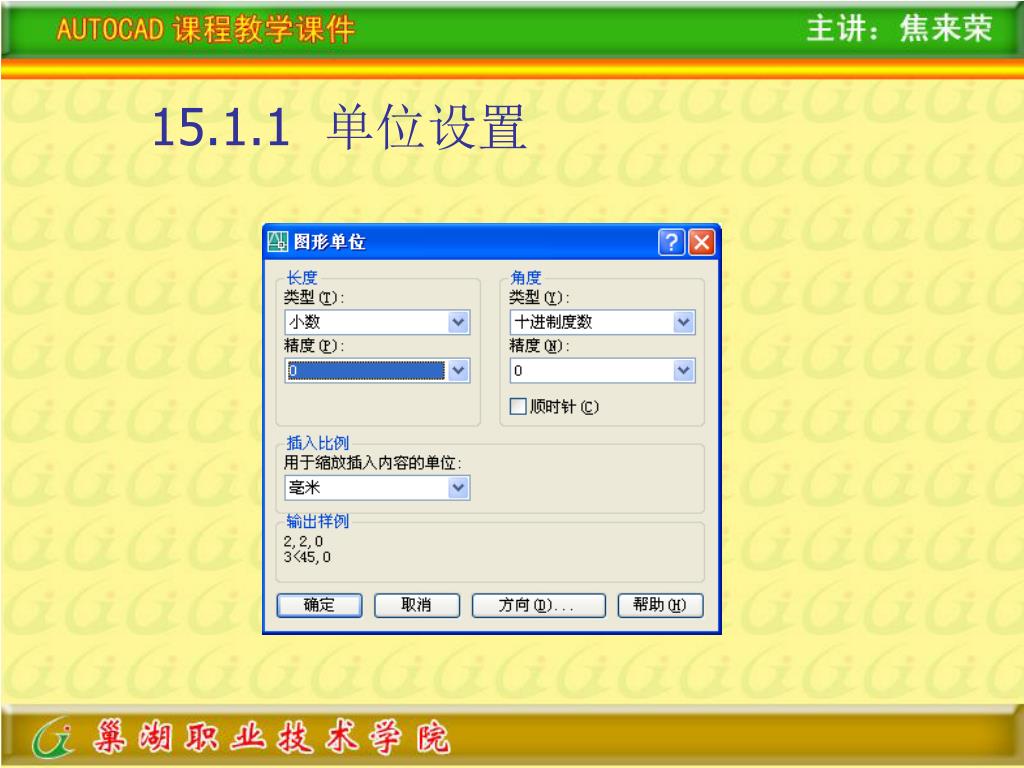

15.1.1 单位设置

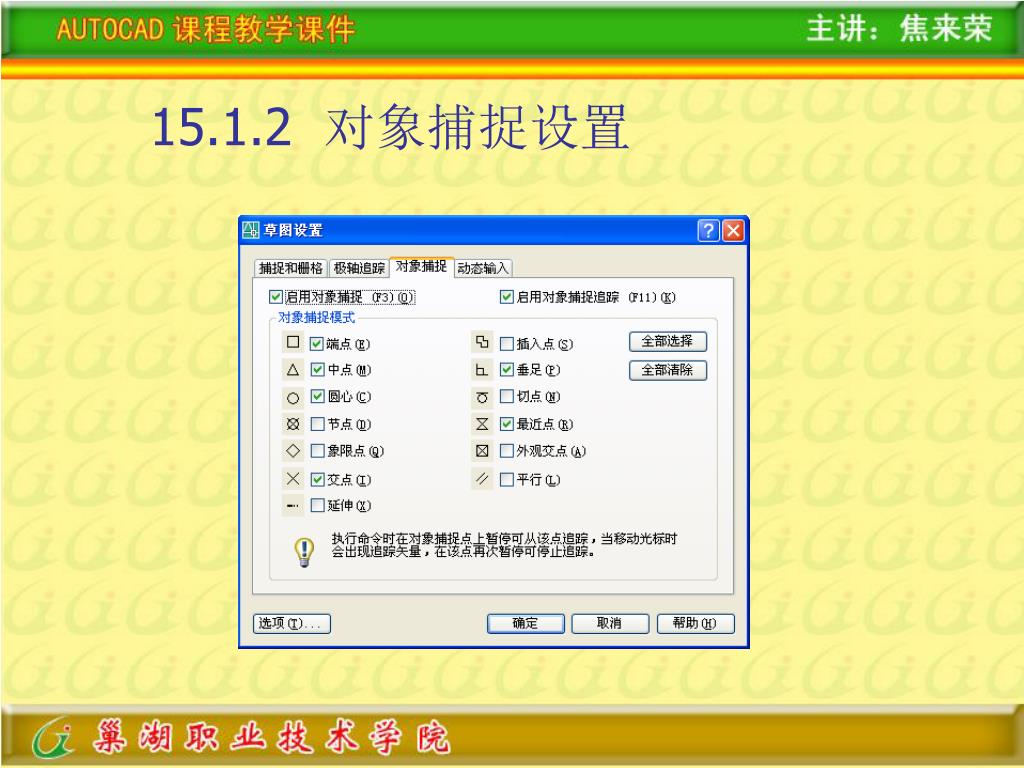

15.1.2 对象捕捉设置

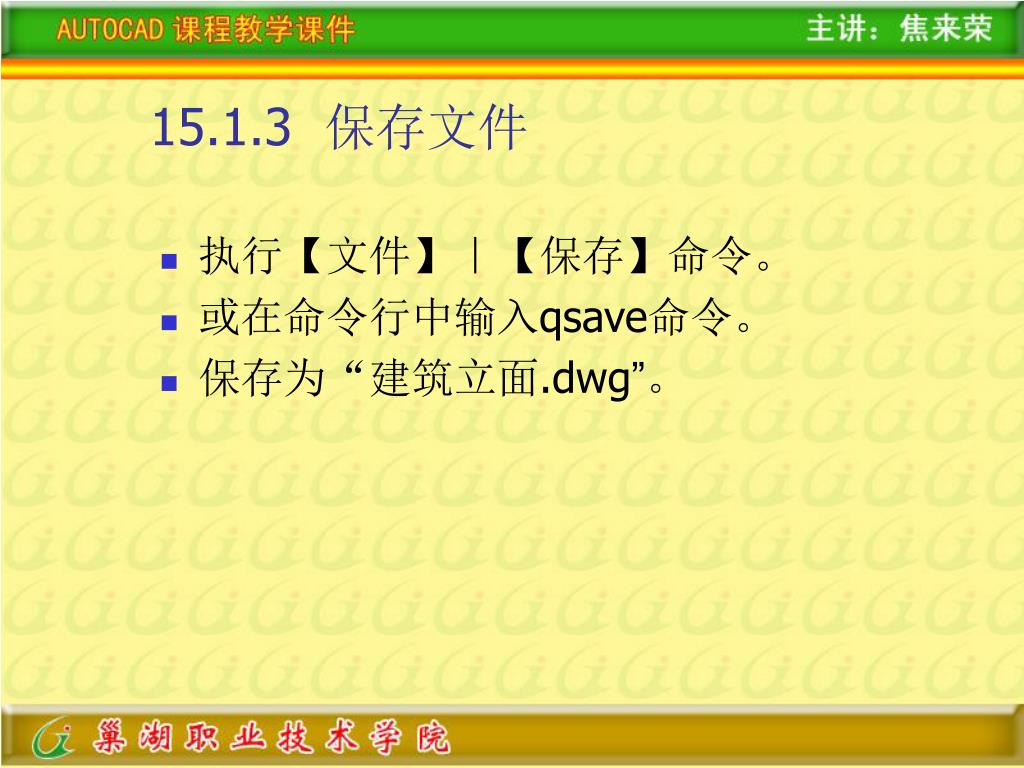

15.1.3 保存文件 • 执行【文件】｜【保存】命令。 • 或在命令行中输入qsave命令。 • 保存为“建筑立面.dwg”。

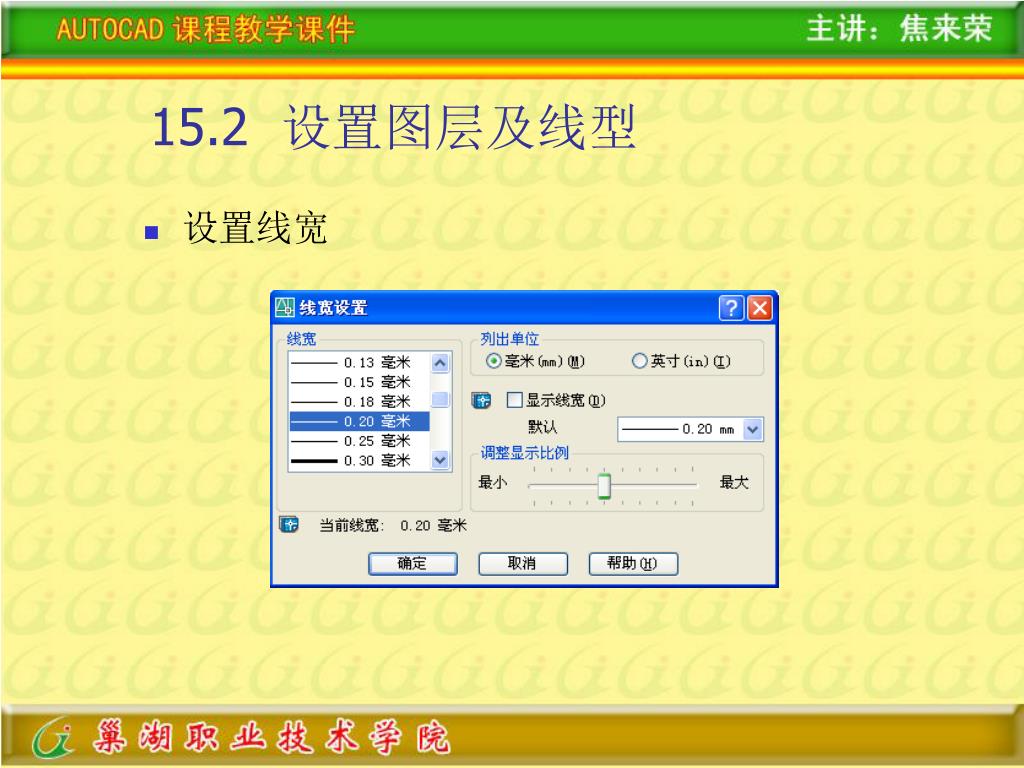

15.2 设置图层及线型 • 设置线宽

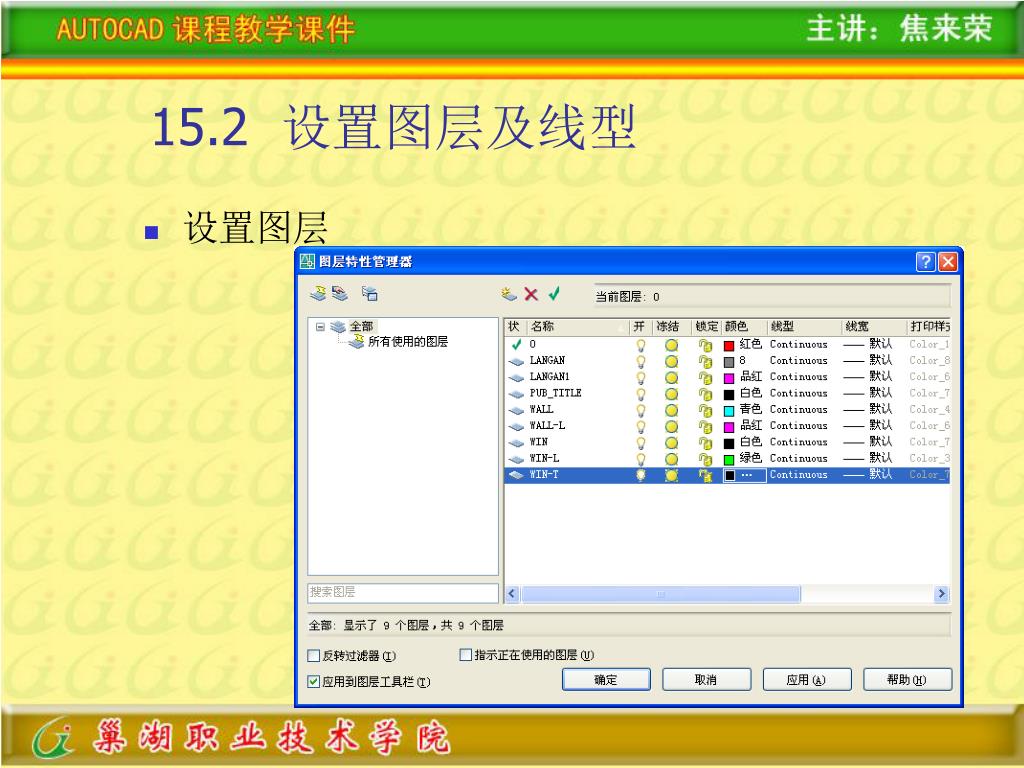

15.2 设置图层及线型 • 设置图层

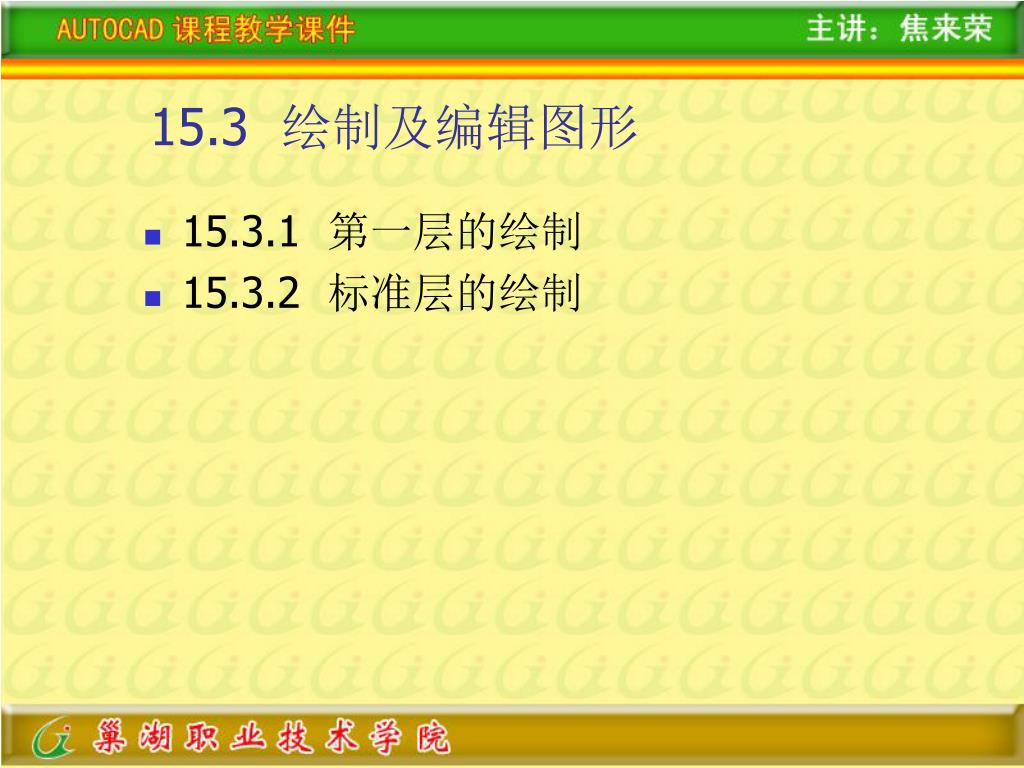

15.3 绘制及编辑图形 • 15.3.1 第一层的绘制 • 15.3.2 标准层的绘制

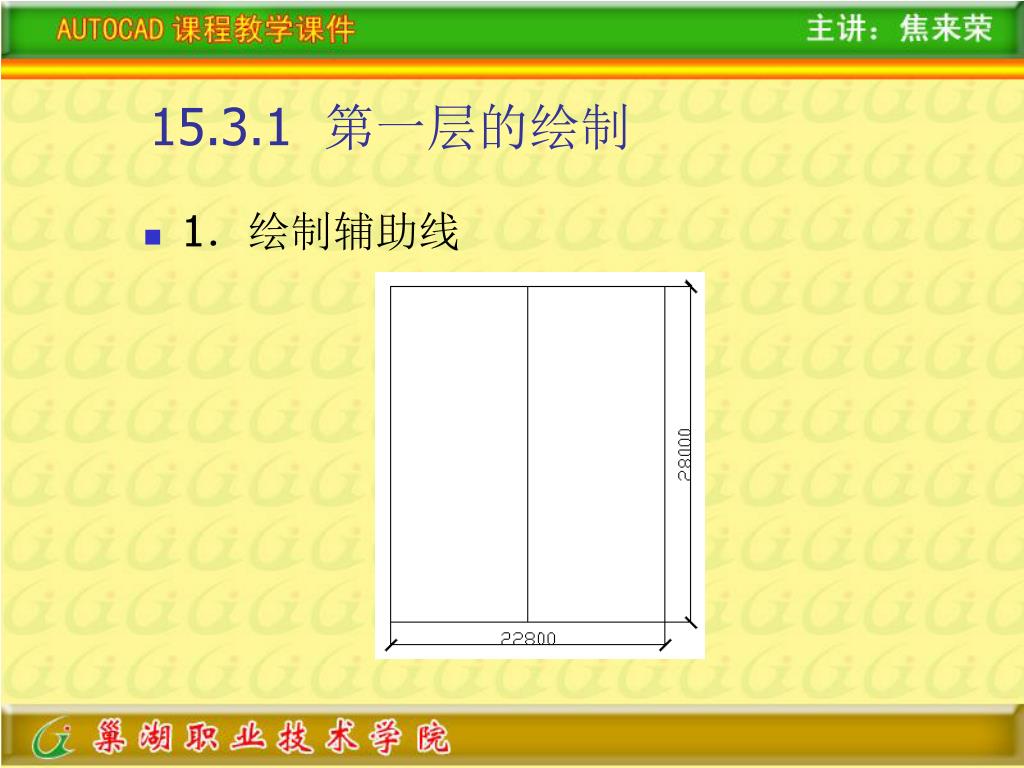

15.3.1 第一层的绘制 • 1．绘制辅助线

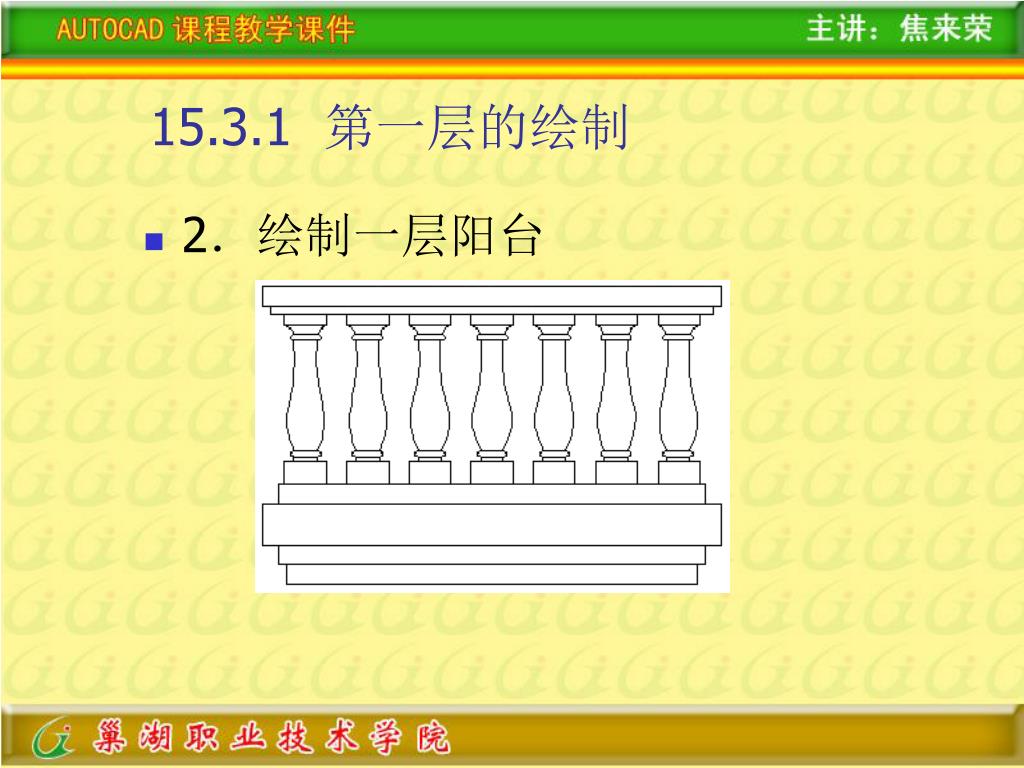

15.3.1 第一层的绘制 • 2．绘制一层阳台

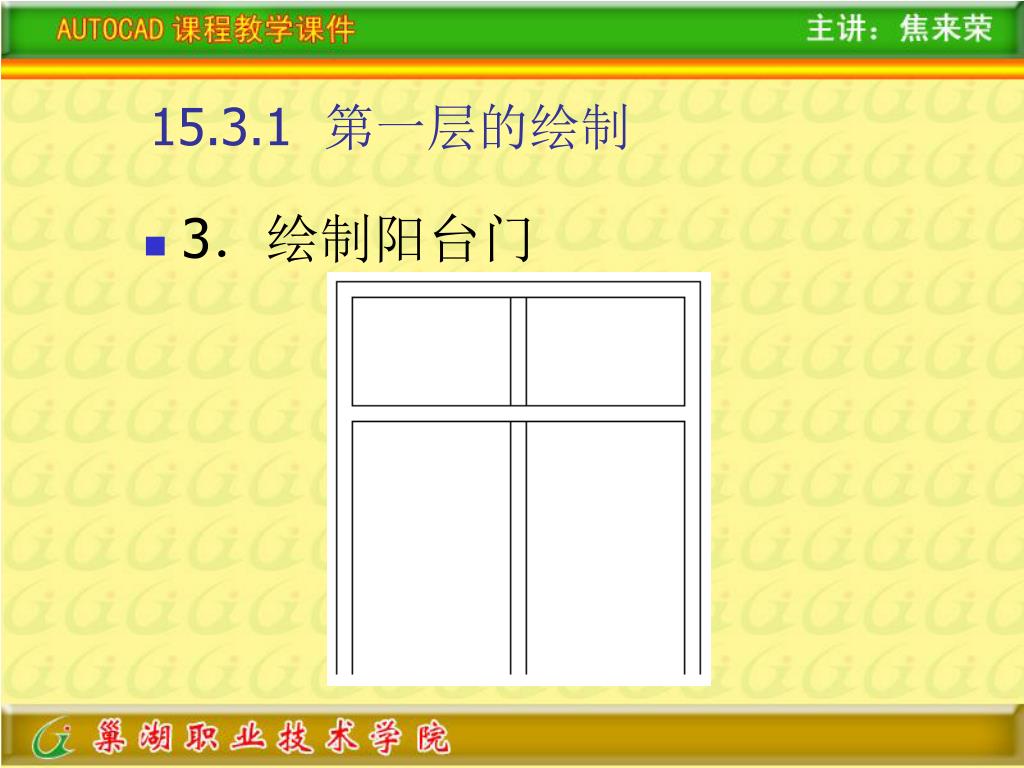

15.3.1 第一层的绘制 • 3．绘制阳台门

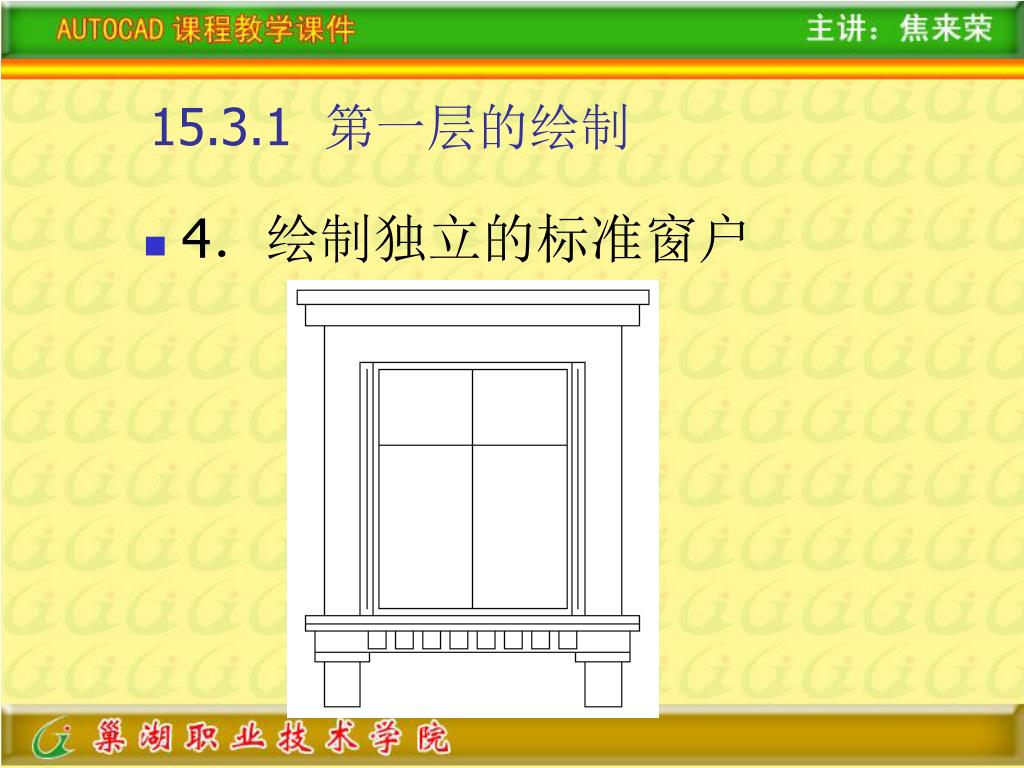

15.3.1 第一层的绘制 • 4．绘制独立的标准窗户

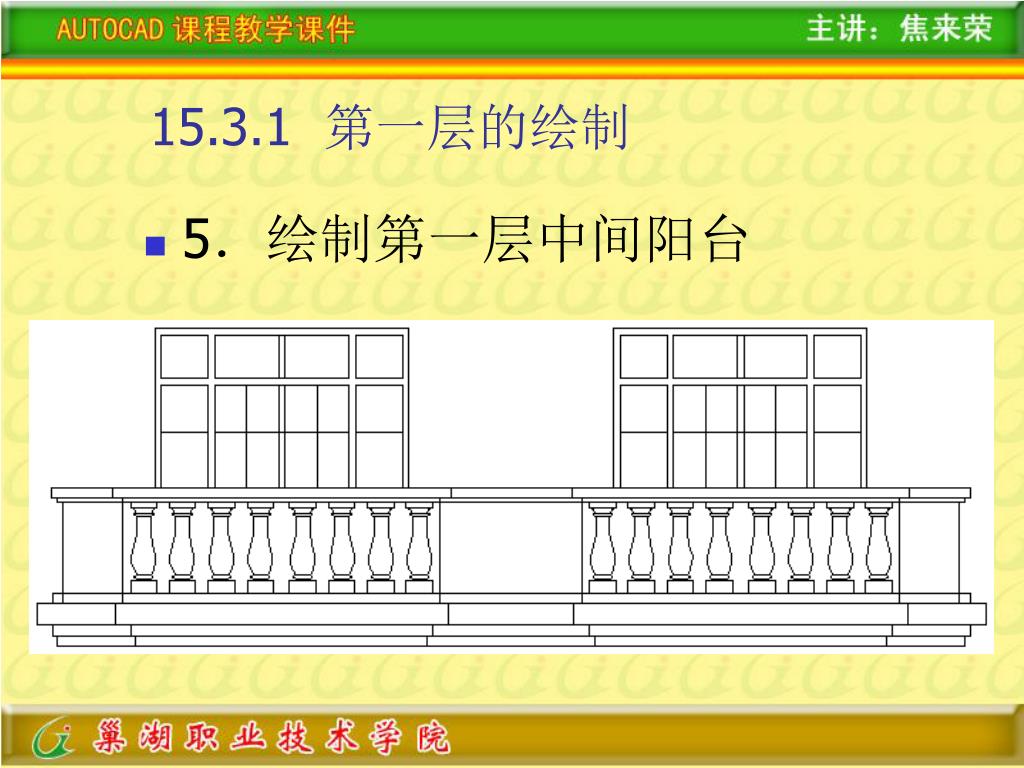

15.3.1 第一层的绘制 • 5．绘制第一层中间阳台

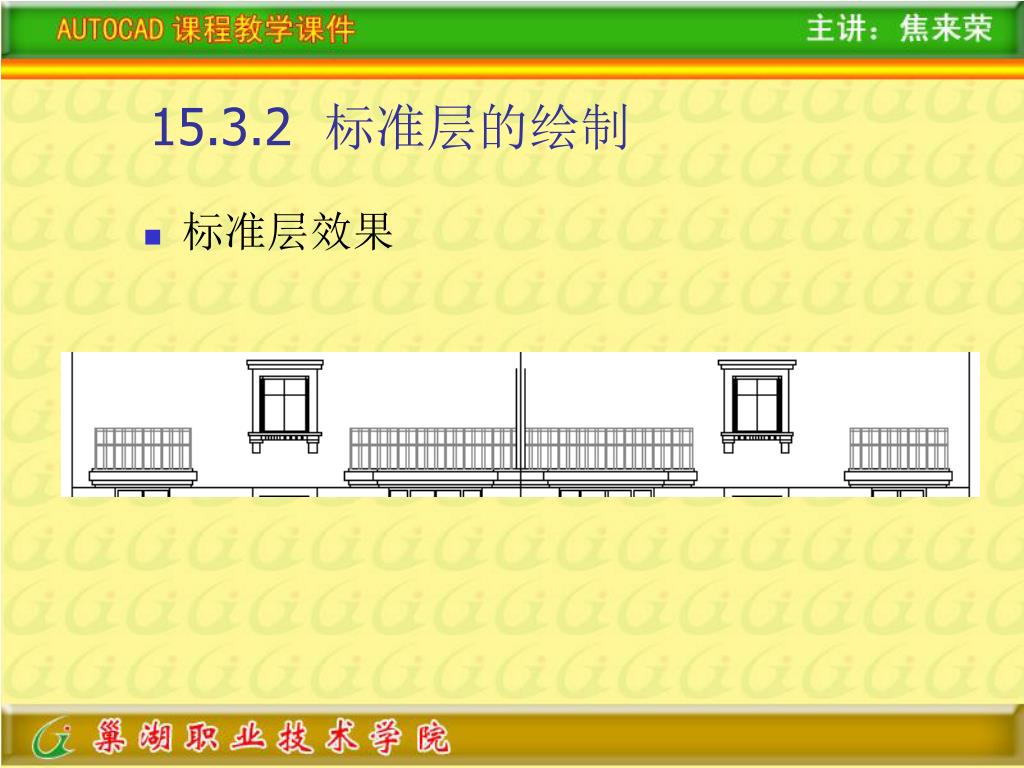

15.3.2 标准层的绘制 • 标准层效果

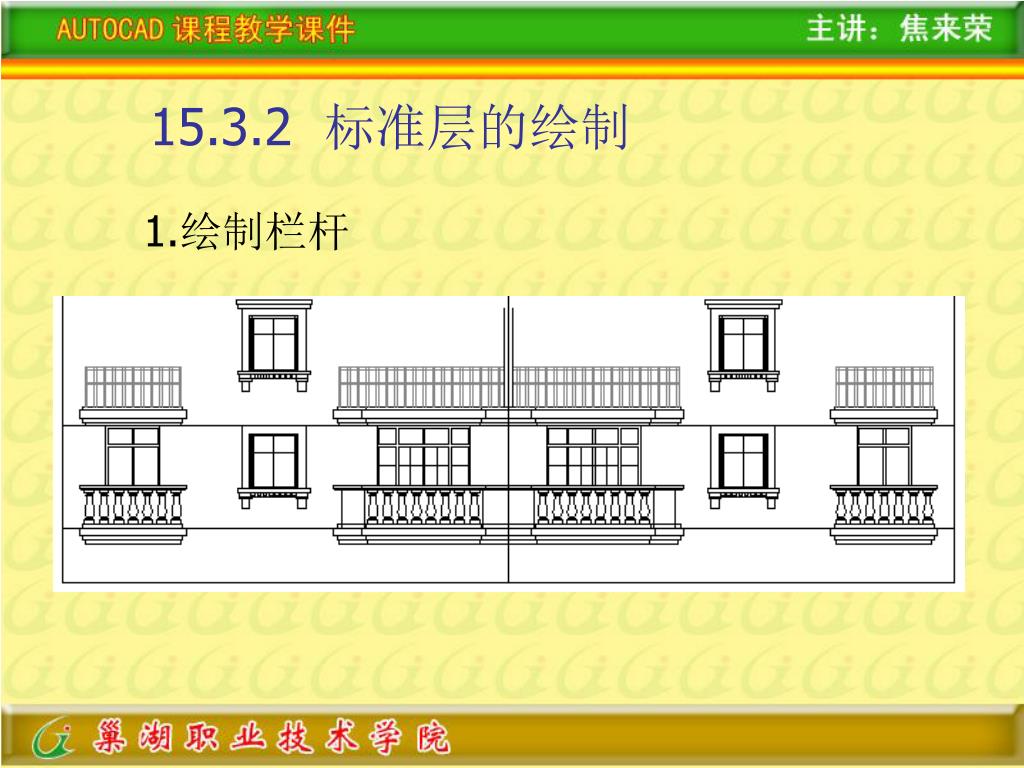

15.3.2 标准层的绘制 1.绘制栏杆

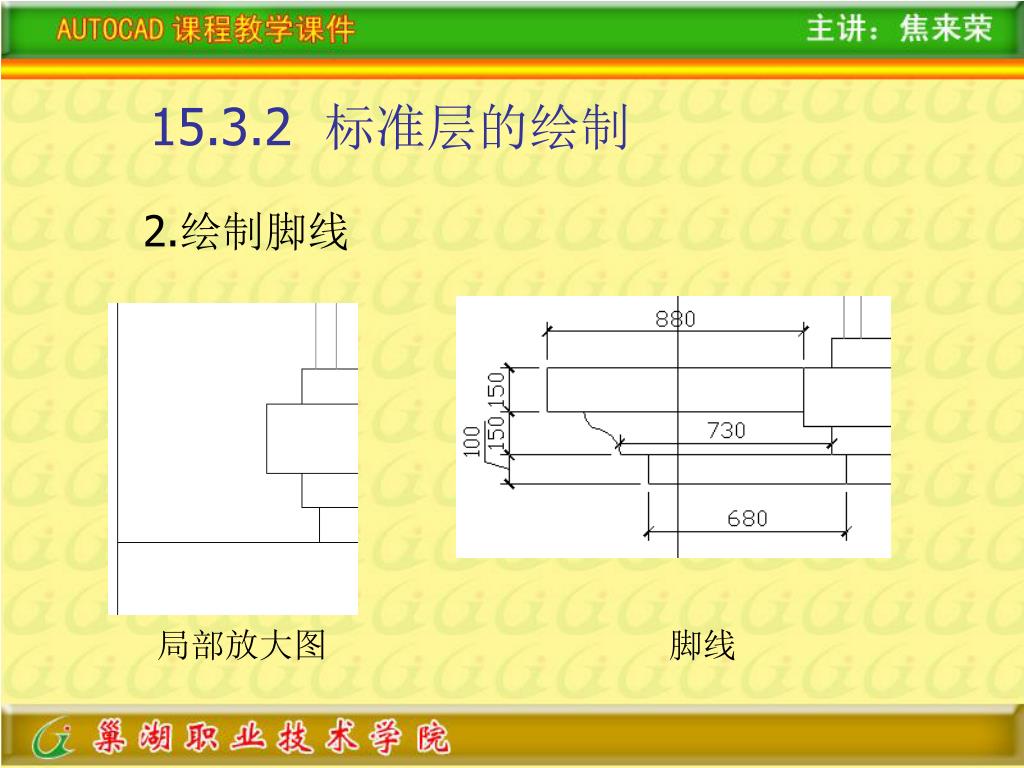

15.3.2 标准层的绘制 2.绘制脚线局部放大图脚线

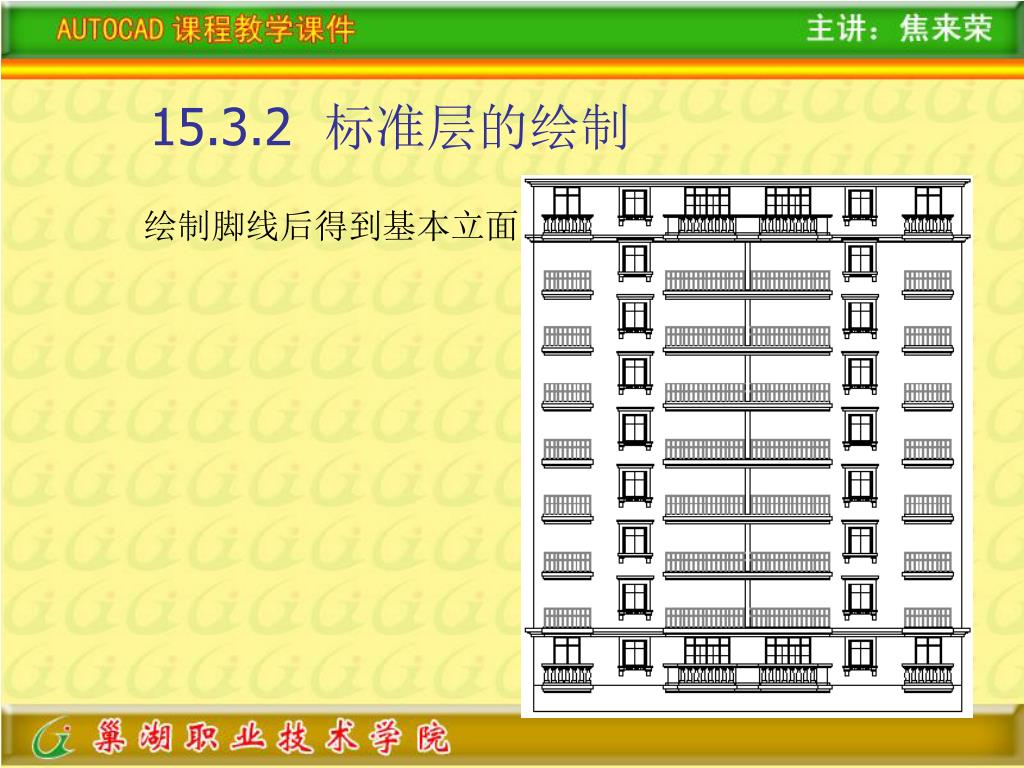

15.3.2 标准层的绘制 绘制脚线后得到基本立面图

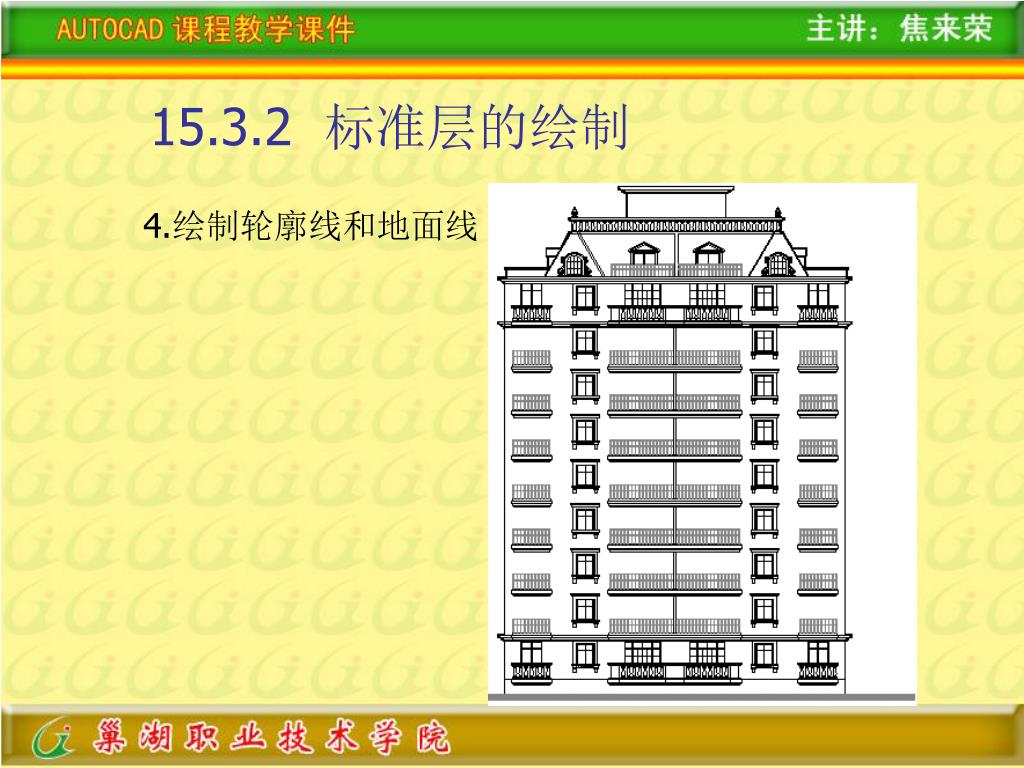

15.3.2 标准层的绘制 4.绘制轮廓线和地面线

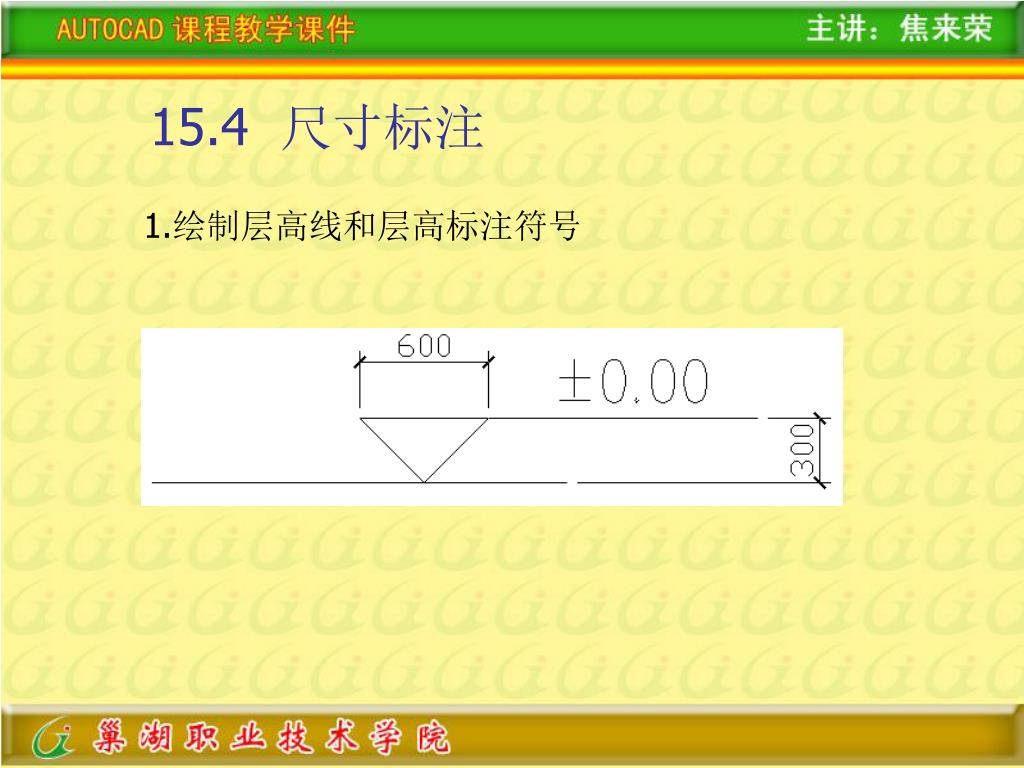

15.4 尺寸标注 1.绘制层高线和层高标注符号

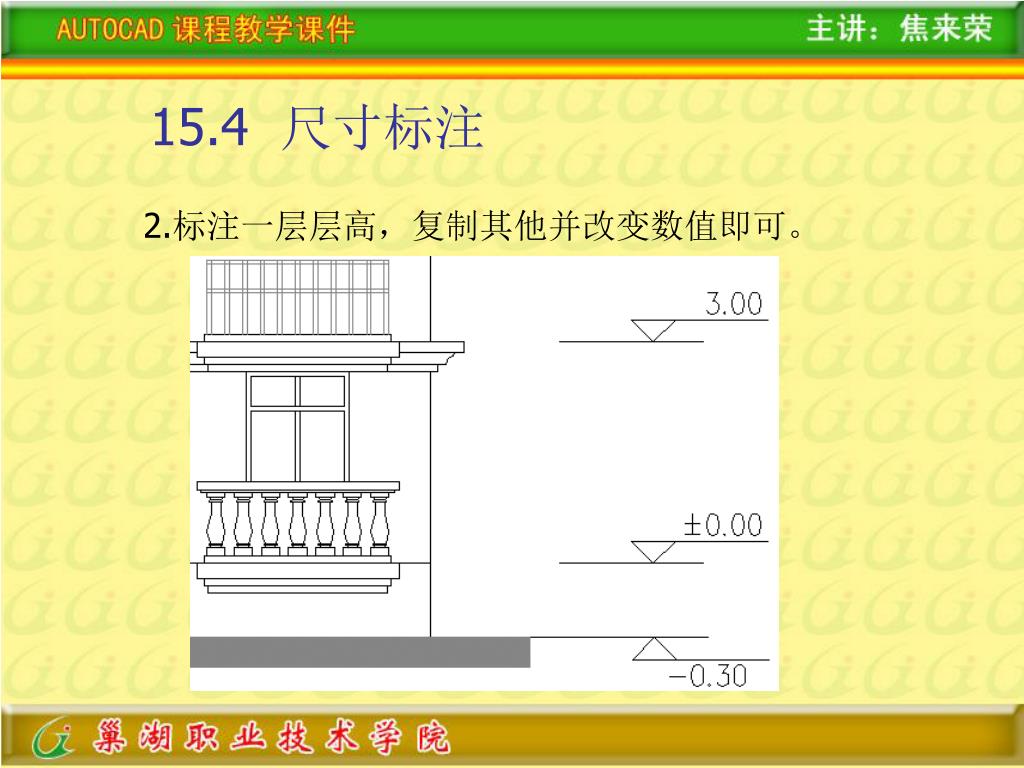

15.4 尺寸标注 2.标注一层层高，复制其他并改变数值即可。

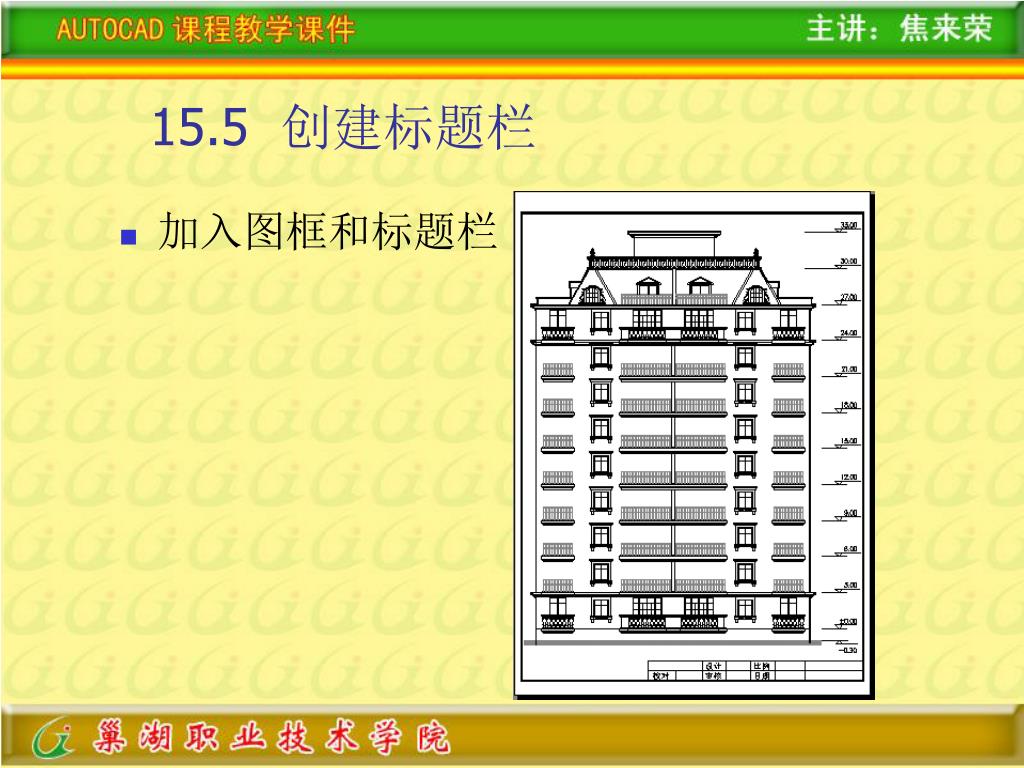

15.5 创建标题栏 • 加入图框和标题栏

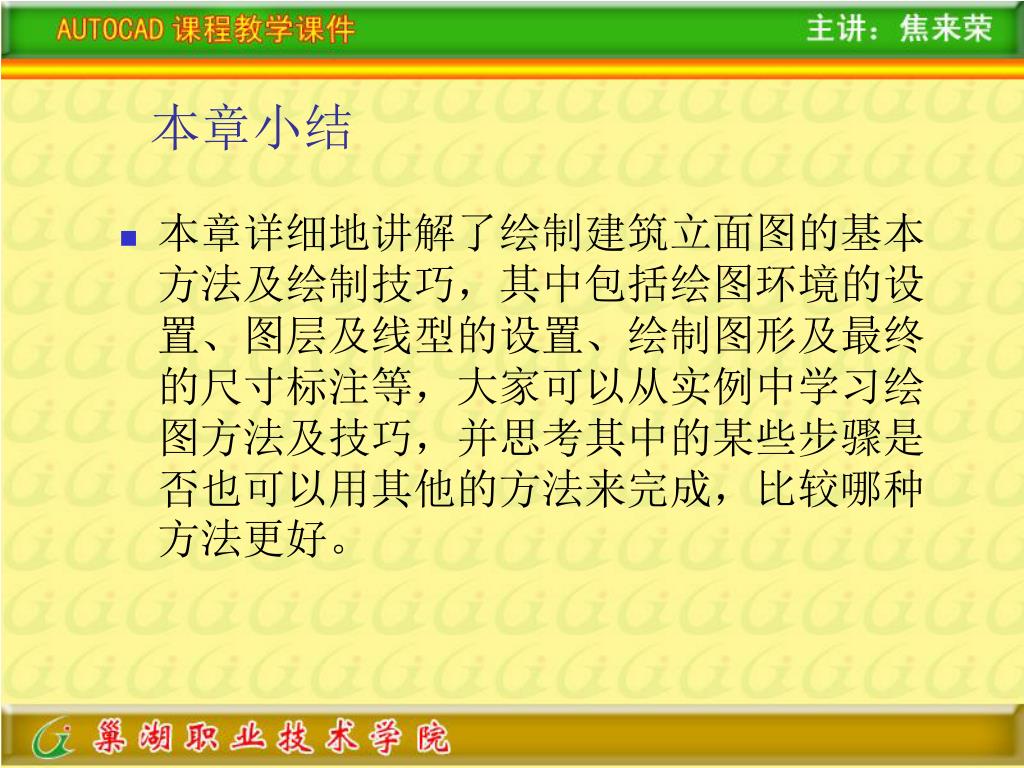

本章小结 • 本章详细地讲解了绘制建筑立面图的基本方法及绘制技巧，其中包括绘图环境的设置、图层及线型的设置、绘制图形及最终的尺寸标注等，大家可以从实例中学习绘图方法及技巧，并思考其中的某些步骤是否也可以用其他的方法来完成，比较哪种方法更好。

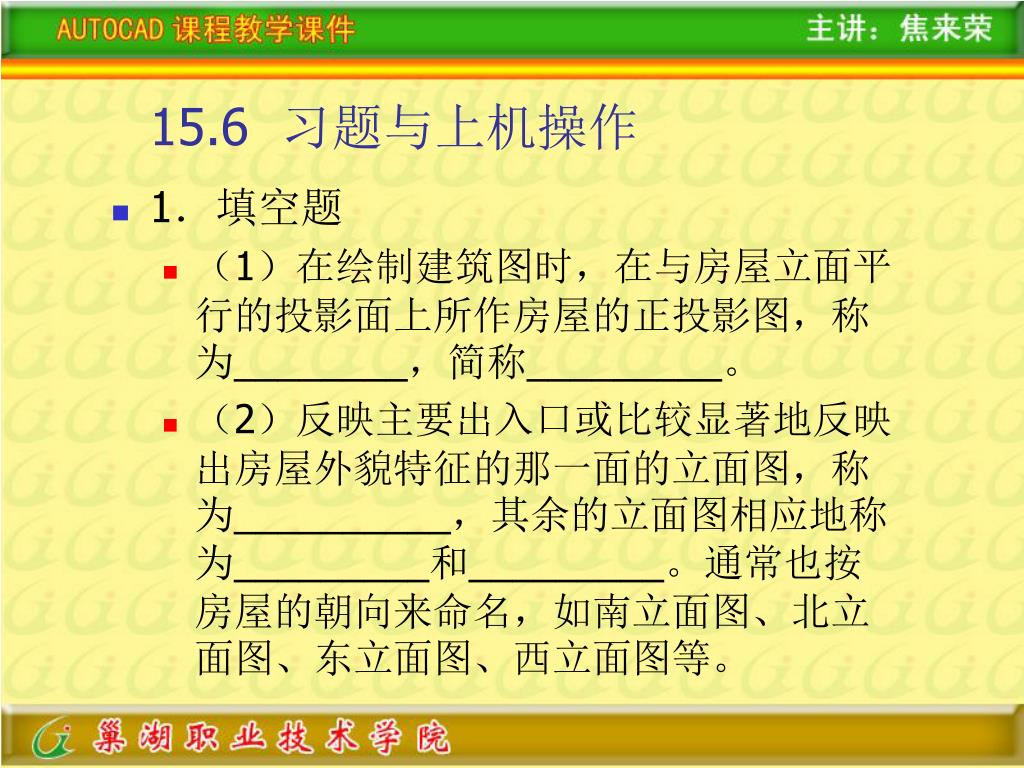

15.6 习题与上机操作 • 1．填空题 • （1）在绘制建筑图时，在与房屋立面平行的投影面上所作房屋的正投影图，称为________，简称_________。 • （2）反映主要出入口或比较显著地反映出房屋外貌特征的那一面的立面图，称为__________，其余的立面图相应地称为_________和_________。通常也按房屋的朝向来命名，如南立面图、北立面图、东立面图、西立面图等。

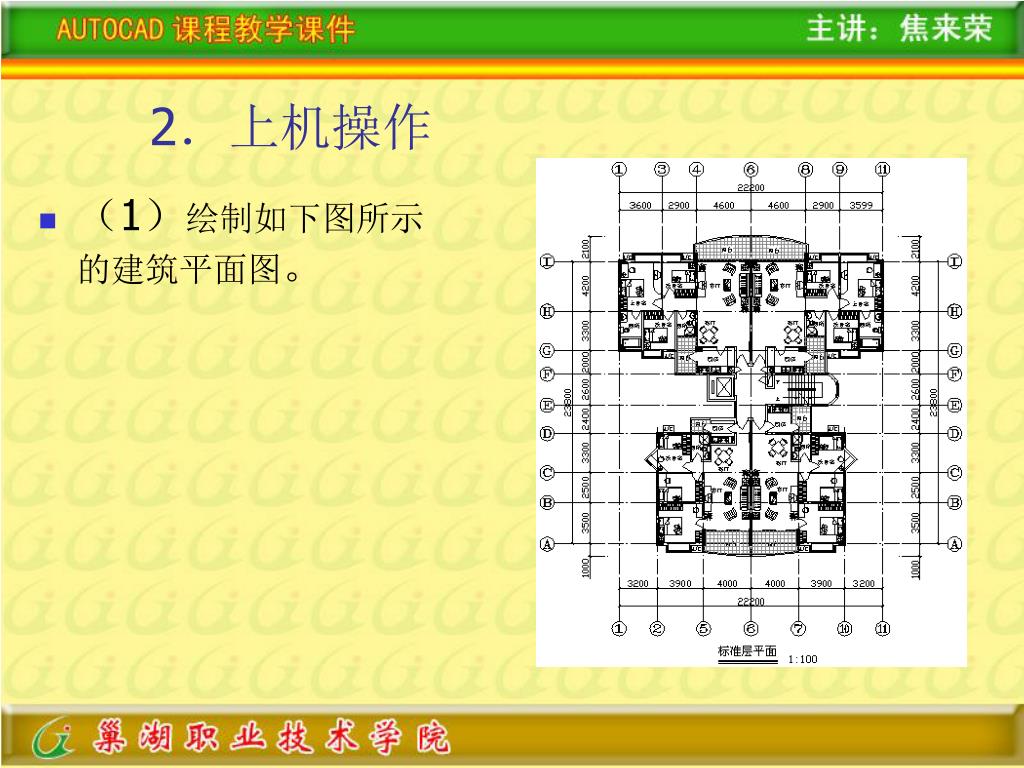

2．上机操作 • （1）绘制如下图所示的建筑平面图。

2．上机操作 • （2）绘制建筑立面图

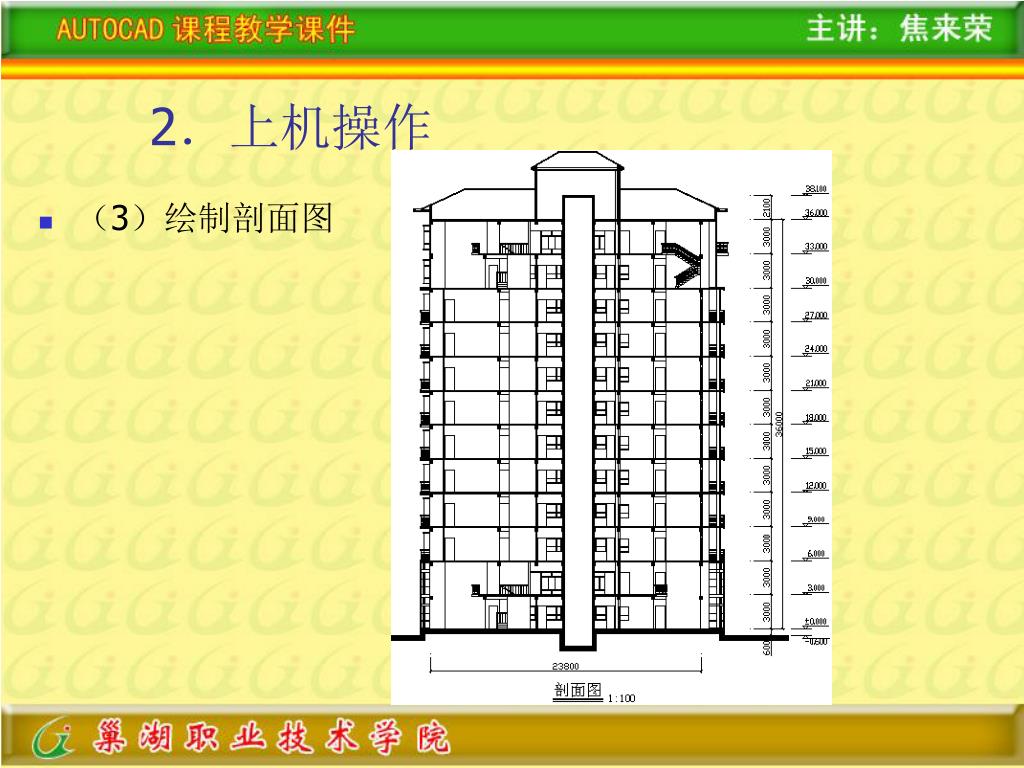

2．上机操作 • （3）绘制剖面图
