Лекция 13 Обезвреживание и утилизация сульфаткальциевых отходов

1. Лекция 13 Обезвреживание и утилизация сульфаткальциевых отходов

2. ЭТ во фтороводородном производстве • CaF2 + H2SO4 = CaSO4 + 2HF; (энд) • CaF2 + 2HSO3F = Ca(SO3F)2 + 2HF;(экз) • Ca(SO3F)2 + H2SO4 = CaSO4 + 2HSO3F; (экз) • Ca(SO3F)2 + H2O = CaSO4 + HSO3F + HF; (энд) • Ca(SO3F)2 + 2H2O = CaSO4 + 2HF + H2SO4; (энд)

3. ЭТ в производстве фосфорной кислоты • CaF2·3Ca3(PO4)2тв.+20HSO3Fг.+6P2O5тв.= = 10Ca(SO3F)2тв.+18HPO3г.+2HFг (экз) • 10Ca(SO3F)2тв.+10H2Oг.=10CaSO4тв.+ + 10HSO3Fг.+10HFг. (энд) • 10HSO3Fг. + 10HFг. + 10SO3г. = 20HSO3Fг. (экз)

4. Обезвреживание и утилизация сульфаткальциевых отходов

5. Обезвреживание и утилизация сульфаткальциевых отходов

6. Фильм по ФА

7. Обезвреживание фторангидрита • В результате взаимодействия плавикового шпата с серной кислотой фтористый водород в газообразном состоянии удаляется из реакционной массы, а в твердом остатке содержатся следующие химические соединения:

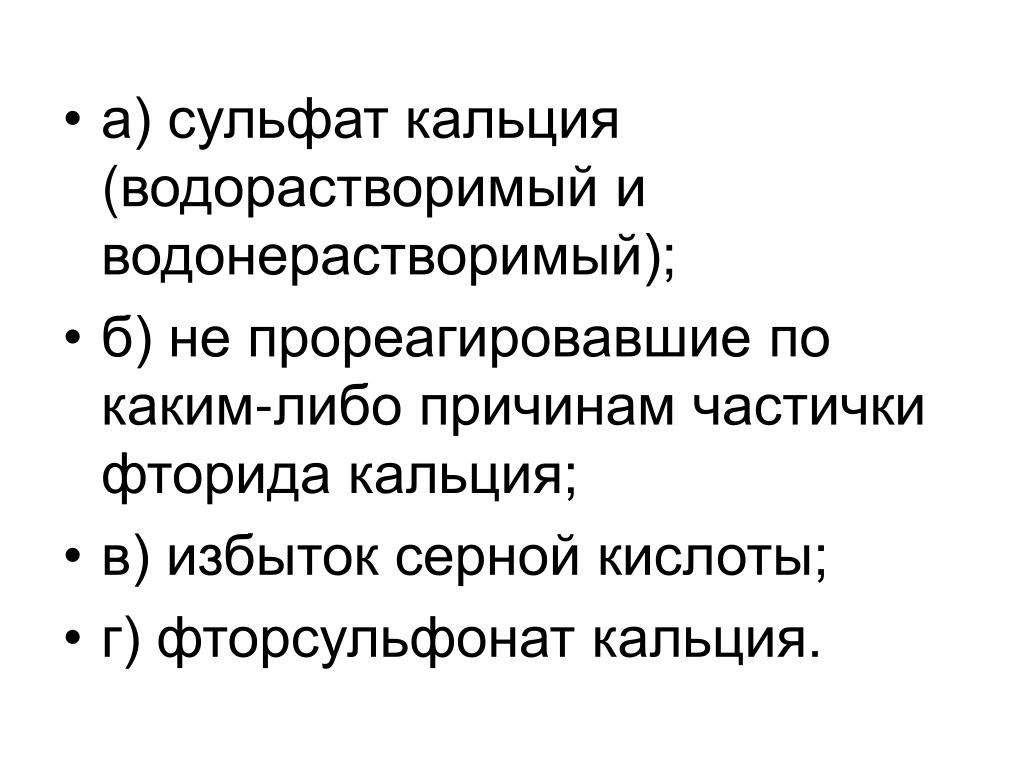

8. а) сульфат кальция (водорастворимый и водонерастворимый); • б) не прореагировавшие по каким-либо причинам частички фторида кальция; • в) избыток серной кислоты; • г) фторсульфонат кальция.

9. Дегазация (обезвреживание) фторангидрита

10. Дегазация (обезвреживание) фторангидрита • I-барабанная вращающаяся печь; II-транспортный шнек; III-расходомер водяного пара; IV-бункер-накопитель отвала; V-абсорбер; VI-вытяжной вентилятор; VII-репульпатор

11. Ротаметр

14. Обезвреживание и утилизация сульфаткальциевых отходов • Фильм

15. «Мокрая» нейтрализация • NaOH + H2SO4 = Na2SO4 + H2O; • Ca(SO3F)2 + 2H2O = CaSO4 + H2SO4+ 2HF; • NaOH + HF = NаF + H2O; • CaCO3 + H2SO4 = CaSO4 + H2O + CO2; • CaCO3 + 2HF = CaF2 + H2O + CO2; • Ca(OH)2 + H2SO4 = CaSO4 + 2H2O; • Ca(OH)2 + 2HF = CaF2 +2H2O; • CaSO4 + 2H2O = CaSO4 · 2H2O;

16. «Сухая» нейтрализация • CaO + H2SO4 = CaSO4 + H2O; CaO + 2HF = CaF2 + H2O; Ca(OH)2 + H2SO4 = CaSO4 + 2H2O; Ca(OH)2 + 2HF = CaF2 +2H2O; • CaCO3 + H2SO4 = CaSO4 + H2O + CO2; • CaCO3 + 2HF = CaF2 + CO2;

17. Технологическая схема ангидрит-цемента

18. 1 – печь разложения плавикового шпата; 2 – бункер-накопитель; 3 – дозатор; 4 – шнековый смеситель; 5, 7, 9 – бункер; 6, 8, 10 – дозатор; 11 – дозатор воды; 12 – стержневая мельница; 13 – бункер готовой продукции – ангидрит-цемент.

19. Механизм процессов: • 1 – барабанная вращающаяся печь; 4 – смеситель двухшнековый; 12 – шаровая мельница;

20. Унификация фторангидрита

21. Унификация фторангидрита • 1 – шнек транспортный; 2 – шнек смесительный; 3 – стержневая мельница; 4, 7, 10 – бункер с нейтрализатором; 5, 8, 13, 18 – циклон; 6 – аэратор; 9, 12 – дезинтегратор; 11 – бункер с фторангидритом; 14, 15, 17 – бункер с унифицированным ангидритом; 19, 23 – АРТ; 20 – емкость с ангидритовой пульпой; 21, 25 – пульпонасос; 22 – емкость с ангидритовой пульпой;

22. 24 – репульпатор; 26 – пульпонасос; 27 – трубопровод; 28 – запорное устройство; • От – отвал (фторангидрит); • СА – сброс воздуха в атмосферу; • П – фторангидритовая пульпа; • АВ – атмосферный воздух; • ТВ – технологический воздух (Р=0,6 МПа); • Н1, Н2 – нейтрализаторы; • Пр1, Пр2, Пр3 – унифицированный ангидрит.

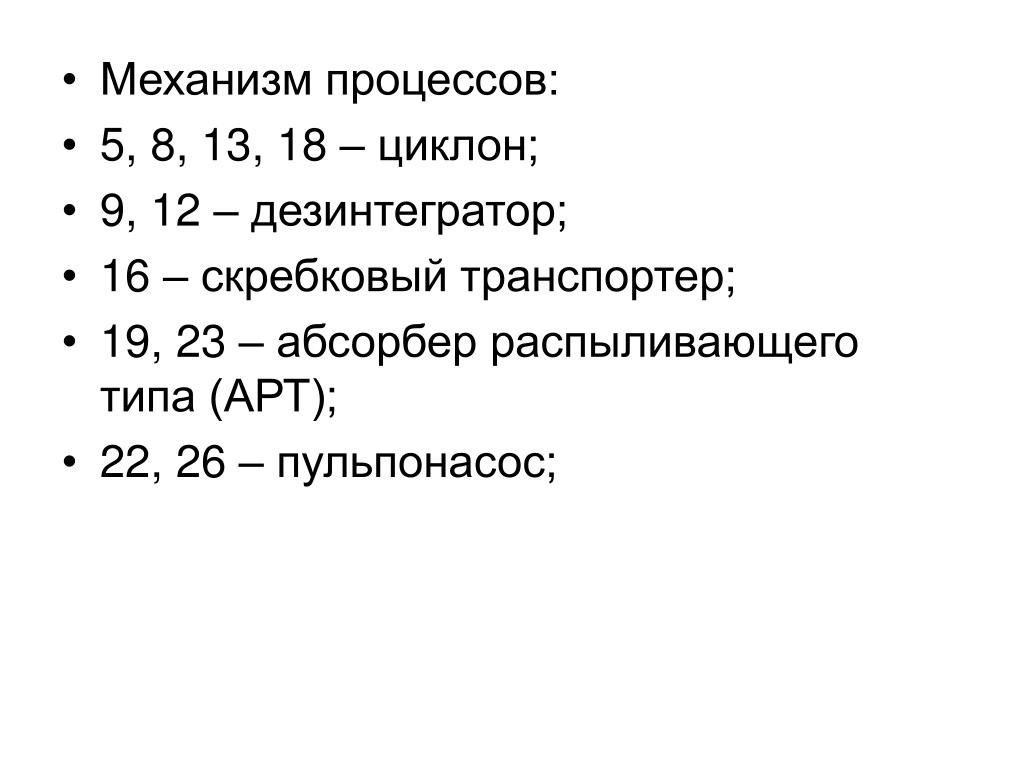

23. Механизм процессов: • 5, 8, 13, 18 – циклон; • 9, 12 – дезинтегратор; • 16 – скребковый транспортер; • 19, 23 – абсорбер распыливающего типа (АРТ); • 22, 26 – пульпонасос;

24. Узел контейнерной отгрузки ФА

25. Узел контейнерной отгрузки ФА 1 – шибер; 2 – шнек; 3 – промежуточный бункер; 4 – газоход; 5 – транспортная тележка, на которой установлен контейнер; 6 – кольцевой рельсовый конвейер; 7 – грузоподъемный механизм; 8 – рельсовый путь; 9 – площадка хранения контейнеров; 10 – линия подачи кислоты; 11 – дозатор кислоты; 12 – опорные колонны.

26. Производство унификации фторангидрита

27. 1 – бункер с ФА; 2 – дозатор ФА; 3 – скребковый транспортер; 4 – промежуточный бункер; 5 – шаровая мельница; 6 – бункер с нейтрализатором; 7 – дозатор нейтрализатора; 8 – шнек нейтрализатора; 9 – бункер с УС; 10 – дозатор УС; 11 – шнек УС; 12 – емкость с серной кислотой; 13 – дозатор; 14 – трубопровод; 15 – транспортер; 16 – промежуточный бункер; 17 – дезинтегратор; 18 – пылеосадительная камера; 19 – циклон;

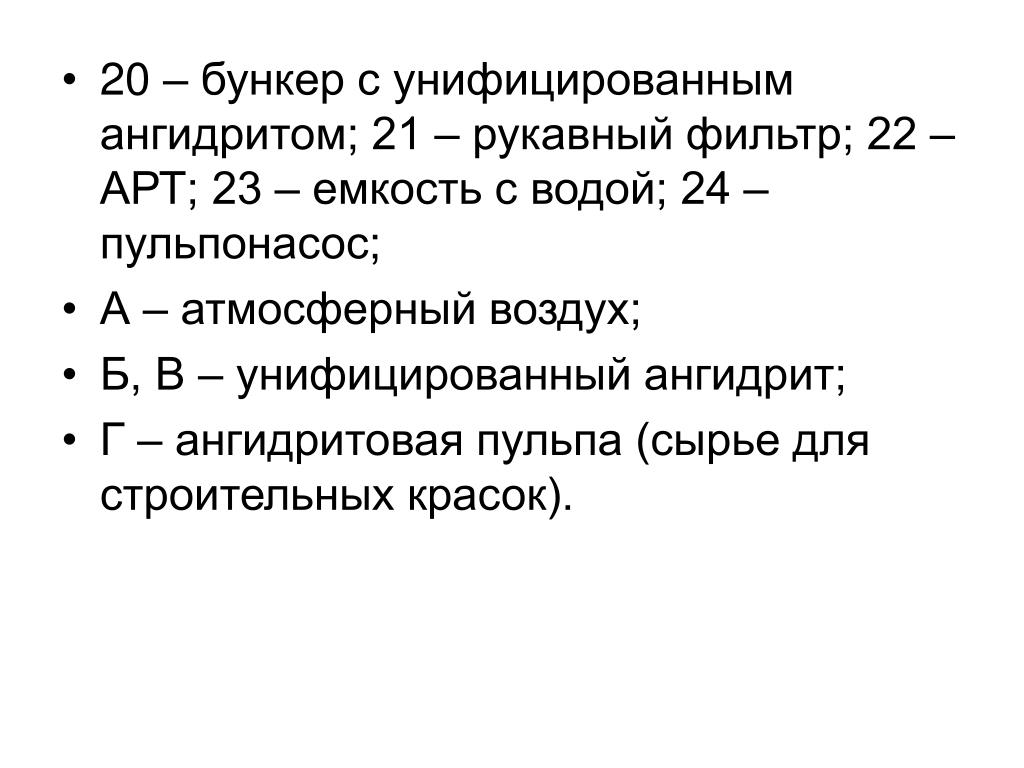

28. 20 – бункер с унифицированным ангидритом; 21 – рукавный фильтр; 22 – АРТ; 23 – емкость с водой; 24 – пульпонасос; • А – атмосферный воздух; • Б, В – унифицированный ангидрит; • Г – ангидритовая пульпа (сырье для строительных красок).
