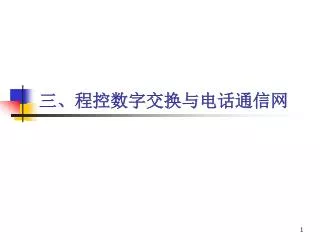

三、程控数字交换与电话通信网

三、程控数字交换与电话通信网. 本章主要内容. 电话通信的基本原理 电话交换技术的发展 程控数字交换机的系统结构 接口电路 交换网络-话路建立 控制系统 程控交换软件系统 呼叫处理的基本原理 交换技术基础 电话通信网. 1、电话通信的基本原理. 1.1 电话机的发明. 1875年6月2日贝尔和沃森发明了电话 （原始的电磁式电话） ↓. 1877年爱迪生发明了碳精式送话器 +手柄+呼叫设备（电铃）+手摇发电机+干电池 （磁石式电话机） ↓. 1882年出现了共电式电话机 （没有手摇发电机和干电池，通话所用电源由交换机供给） ↓.

cargan
Download Presentation

三、程控数字交换与电话通信网

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 三、程控数字交换与电话通信网

  2. 本章主要内容 • 电话通信的基本原理 • 电话交换技术的发展 • 程控数字交换机的系统结构 • 接口电路 • 交换网络-话路建立 • 控制系统 • 程控交换软件系统 • 呼叫处理的基本原理 • 交换技术基础 • 电话通信网

  3. 1、电话通信的基本原理

  4. 1.1 电话机的发明 1875年6月2日贝尔和沃森发明了电话 （原始的电磁式电话） ↓ 1877年爱迪生发明了碳精式送话器 +手柄+呼叫设备（电铃）+手摇发电机+干电池 （磁石式电话机） ↓ 1882年出现了共电式电话机 （没有手摇发电机和干电池，通话所用电源由交换机供给） ↓

  5. 1.1 电话机的发明 ↓ 1896年美国人爱立克森发明了旋转式电话拨号盘 1920年美国人坎贝尔发明了消侧音电路 （自动电话机-拨号盘电话机） ↓ 60年代电子学飞速发展、70年代大规模集成电路出现 (电子电话机-按键式电话机) ↓ 80年代随着N-ISDN的应用出现了数字电话机

  6. 1.2 电话机的构成及通话原理 原始话音 送话器 原始话音 二-四转换 电话机 消侧音电路 还原话音 还原话音 受话器

  7. 1.2 电话机的构成及通话原理 受话器：将相应的电信号还原为声音的转换器。 送话器：将声音变换为相应电信号的转换器。 旋转式拨号盘（三个参数）： 脉冲速度：表示拨号盘每秒钟发生的脉冲个数。 普通：10/s 快速：20/s 脉冲断续比：在一个脉冲周期里，断开电流的时间和接通电流的时间之比。 t断/t续=1.6:1 或 2:1 位间隔：≥300ms

  8. 1.2 电话机的构成及通话原理 按键式拨号盘：与拨号集成电路配合发出脉冲或双音频(DTMF)信令。 振铃器：交流铃流、音调振铃器 开关、叉簧：接插件，二、四线绳

  9. 1.2 电话机的构成及通话原理 高频 1209Hz 1336Hz 1477Hz 1633Hz 低频 697Hz 1 2 3 A 770Hz 4 5 6 B 852Hz 7 8 9 C 941Hz * 0 # D

  10. 1.3 电话机的分类 • 扬声电话机 • 免提电话机 • 无绳电话机 • 录音电话机 • 可视电话机 • 投币电话机 • 磁卡电话机

  11. 2、电话交换技术的发展

  12. 电话交换技术发展的三个阶段 • 人工交换阶段： • 磁石式电话交换机 • 共电式电话交换机 • 机电式自动交换阶段： • 步进制交换机（Step by Step System）： • 史端乔（Strowger）式自动电话交换机 • 德国西门子式自动交换机 • 特点：直接控制方式

  13. 电话交换技术发展的三个阶段 • 机动制交换机： • 旋转制或升降制电话交换机 • 特点：间接控制方式 • 共同特点： • 噪声大 • 易磨损 • 维护工作量大 • 接线速度慢 • 故障率高 • 电路技术简单 • 人员培训容易

  14. 电话交换技术发展的三个阶段 • 纵横制交换机（Crossbar System）： • 特点：间接控制方式 • 接线器接点采用压接触方式 • 电子式自动交换阶段： • 半电子交换机（准电子交换机）： • 话路部分采用机械接点，控制部分采用电子器件。 • 全电子交换机： • 话路部分和控制部分均采用电子器件。

  15. 电话交换技术发展的三个阶段 模拟程控交换机：1965年5月美国开通了第一个程控交换机（ESS No.1）。 数字程控交换机：1970年法国开通了第一个数字程控交换机（E10）。 几个概念：程控与布控、时分与空分、模拟与数字

  16. 程控交换机的优越性 • 在技术上的：能提供许多新的服务性能 • 维护管理方便、可靠性高 • 灵活性大、便于采用新技术和增加新业务 • 在经济上的：在交换设备上 • 在线路设备上 • 在维护和生产方面

  17. 补充业务 • 缩位拨号 • 热线服务 • 呼出限制 • 免打扰服务 • 查找恶意呼叫 • 闹钟服务 • 截接服务 • 缺席用户服务 • 遇忙回叫 • 无条件呼叫前转 • 遇忙呼叫前转 • 无应答呼叫前转 • 呼叫等待 • 三方通话 • 会议电视 • 主叫号码显示等

  18. 我国程控交换技术的发展 • 引进交换机 • AXE10，FETEX-150，E10B，5ESS、 NEAX61 、EWSD • 引进生产线 • 上海：S1240，北京：EWSD，天津：NEAX61 • 自行研制 • 巨龙HJD-04，大唐SP30，华为C&C08，中兴ZXJ10

  19. 3、程控数字交换机的系统结构

  20. 数字交换机的系统结构

  21. 数字程控电话交换系统 话路子系统 控制子系统 CPU与存储器 接口设备 交换网络 外部设备 模拟/数字用户电路 远端接口 数字/模拟中继器 信号音发生器 信令设备 DTMF接收器 MFC接收和发送器 用户集中级

  22. 几个概念 接口设备：是实现数字交换系统和外围环境的接口。 远端接口：是到集中维护操作中心、网管中心、计费中心等的数据传送接口。 用户集中级：完成话务集中功能，集中比一般为2:1到8:1一般为单T交换网络。 用户模块：用户集中级+用户电路 远端模块：设置在远端的用户模块。

  23. 数字交换系统接口类型 A 数字中继接口 Z 用户侧接口 交换网络 中继侧接口 B 模拟用户接口 数字用户接口 V C 数字用户接口 模拟中继接口 Q3 控制系统 操作维护 OAM

  24. Z1 A 模拟用户线 2,048kbit/s LT ET ET ET ET ET ET ET ET NT ET ET ET ET ET ET Z1 模拟远端集线器 Z2 8,448kbit/s LT PCM Z3 B 模拟PABX 数 字 交 换 网 络 8,448kbit/s LT V1 数字用户线 34,368kbit/s LT Z1 数字远端模块 V2 C11 通路转换设备 FDM V1 LT V3 C12 实线 四线 数字PABX 中继器 LT m X (2B+D) V4 C21 转换 LT V5 C22 二线 本地 n X E1 LT 数字交换机接口类型

  25. 程控交换系统接口类型——数字接口 V接口： V1：64kb/s，可为2B+D或30B+D的终端 V2：连接数字远端模块的接口 V3：连接数字PABX的接口，属30B+D的接口 V4：可接多个2B+D的终端，支持ISDN的接入 V5：支持n X E1的接入网，包括V5.1和V5.2接口 A接口：速率为2048kb/s的数字中继接口 B接口：PCM二次群接口，其接口速率为8448kb/s

  26. 程控交换系统接口类型——模拟接口 Z1接口：连接单个模拟用户的接口 Z2接口：连接模拟远端集线器的接口 Z3接口：连接模拟PABX的接口

  27. 4、接口电路

  28. 4.1 模拟用户电路 模拟用户电路的功能可归纳为BORSCHT七个功能： ——B(Battery feeding)馈电 ——O(Overvoltage protection)过压保护 ——R(Ringing control)振铃控制 ——S(Supervision)监视 ——C(CODEC & filters)编译码和滤波 ——H(Hybird circuit)混合电路 ——T(Test)测试

  29. 馈电 （-48v） 电容的特性：“隔直流，通交流” 电感的特性：“隔交流，通直流”

  30. 过压保护

  31. 振铃控制 振铃电压：90+15v

  32. 监视 可检测以下各种用户状态： 1、用户话机的摘挂机状态 2、用户话机（号盘）发出的拨号脉冲 3、投币话机的输入信号 4、话终挂机状态

  33. 监视

  34. 编译码和滤波（CODEC） 编码器：完成模拟信号到数字信号的转换（Coder）。 译码器：完成数字信号到模拟信号的转换（Decoder） 。

  35. 混合电路 完成二线到四线的转换功能。 用户话机的模拟信号是二线双向的，数字交换网的PCM数字信号是四线单向的，因此，在编码以前和译码以后一定要进行二/四线转换。 混合电路的平衡网络用于平衡用户线阻抗。

  36. 测试 用户电路可配合外部测试设备对用户线进行测试，用户线测试功能的实现如图所示，它是通过测试开关将用户线接至外部测试设备来实现的。

  37. 其它功能 • 极性倒换（反转） • 计费脉冲发送

  38. 模拟用户电路功能框图

  39. 4.2 模拟中继电路 模拟中继器：是程控数字交换机与模拟中继线的接口，用于与模拟交换机的连接。

  40. 4.3 数字中继电路 数字中继器：是连接数字局间中继线的接口电路，用于 与数字交换局或远端模块的连接。 主要作用：是根据PCM时分复用原理，将30路64kb/s的话路信号复接成2048kb/s的基群信号发送出去，或者反之，把从其它数字交换系统（或数字传输系统）来的2048kb/s的基群信号分成30路话路信号，然后再通过数字交换网络分接到各个相应的用户。 在上述过程中，完成信号传输、信号同步、信令配合

  41. 数字中继电路的基本功能 • 码型变换： • 单极性不归零码 HDB3（高密度双极性码） • 时钟提取： • 就是从输入的数据流中提取时钟信号，作为输入数据流的基准时钟。同时该时钟信号还用来作为本端系统时钟的外部参考时钟源。 • 帧同步： • 就是从接收的数据流中搜索并识别到同步码，并以该时隙作为一帧的开始，以便接收端的帧结构排列和发送端的完全一致。

  42. 数字中继电路的基本功能 • 复帧同步： • 如果数字中继线上使用的是随路信号（中国1号信令），则除了帧同步外，还要有复帧同步。 • 复帧同步是为了解决各路标志信号的错路问题。 • 提取和插入随路信号 • 帧定位（再定时）

  43. 从数字中继线上输入的码流有它自己的时钟信息（它局时钟），而接收端的交换机也有它自己的系统时钟（本局时钟），这两个时钟在频率和相位上不可能完全一致。帧定位就是采用弹性缓存的方式，用提取的时钟控制输入码流写入弹性缓冲器，用本局时钟控制从弹性缓冲器中读出码流，从而把输入数据的时钟调整到本局系统时钟上来，实现系统时钟的同步。从数字中继线上输入的码流有它自己的时钟信息（它局时钟），而接收端的交换机也有它自己的系统时钟（本局时钟），这两个时钟在频率和相位上不可能完全一致。帧定位就是采用弹性缓存的方式，用提取的时钟控制输入码流写入弹性缓冲器，用本局时钟控制从弹性缓冲器中读出码流，从而把输入数据的时钟调整到本局系统时钟上来，实现系统时钟的同步。

  44. 数字中继电路的基本功能 收 码型变换 帧定位 时钟提取 帧同步 PCM 信号提取 帧定位信号插入 复帧定位 信号插入 发 码型变换

  45. 4.4 音频信号的产生、发送和接收 • 1、信号种类： • 交换机到用户： 各种信号音（单频，信号源450Hz或 950Hz的正弦波） • 交换机到交换机： 局间信号（MFC） • 前向信号频率：1380Hz, 1500Hz, 1620Hz, 1740Hz, 1860Hz, 1980Hz（6中取2） • 后向信号频率：1140Hz, 1020Hz, 900Hz, 780Hz, （4中取2） • 用户到交换机： 拨号信息（直流脉冲、DTMF）

  46. 交换机应具有的音频信令接口种类具体有： l音信号发生器（数字、单音频） lDTMF信号接收器（数字、双音频） lMFC信号接收器（数字、双音频） lMFC信号发生（送）器（数字、双音频）

  47. 2、单频信号的产生 T=2ms 500Hz音频信号产生原理

  48. 单音频信号产生原理 将信号按125μs间隔进行抽样（也就是8kHz的PCM抽样频率），然后进行量化和编码，得到各抽样点的PCM信号，放到ROM中，使用时对ROM按一般PCM信号读出，就是这个音频信号（数字化的信号）。
