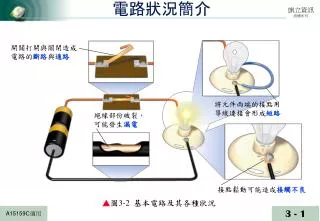

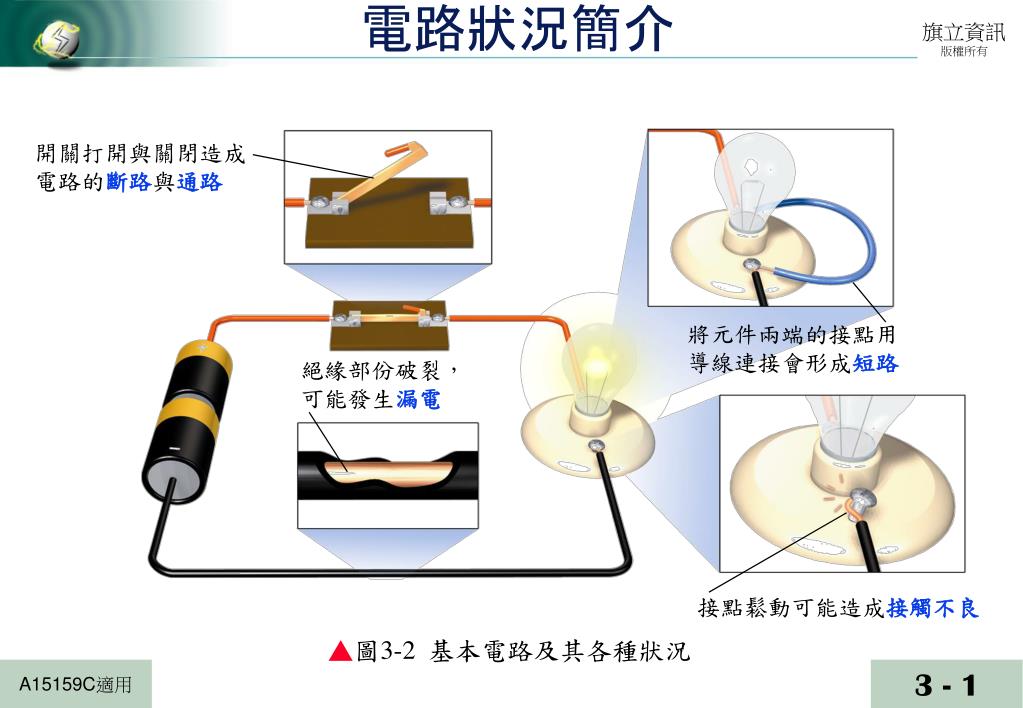

  1. 電路狀況簡介 開關打開與關閉造成 電路的斷路與通路 將元件兩端的接點用 導線連接會形成短路 絕緣部份破裂, 可能發生漏電 接點鬆動可能造成接觸不良 • ▲圖3-2 基本電路及其各種狀況

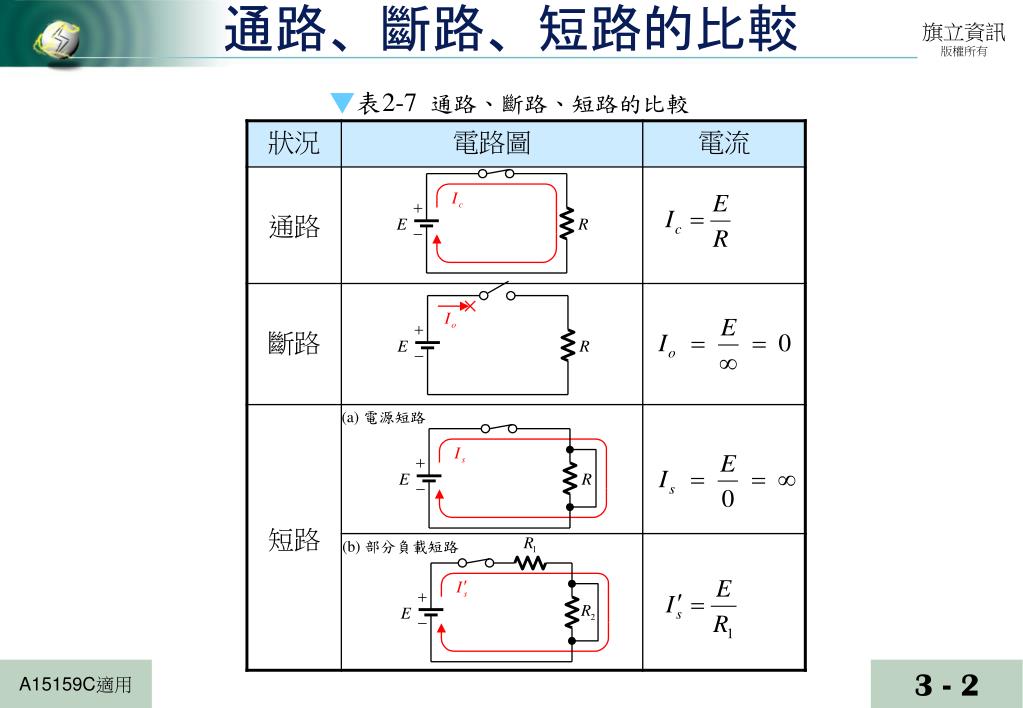

  2. 通路、斷路、短路的比較 ▼表2-7 通路、斷路、短路的比較 (a) 電源短路 (b) 部分負載短路

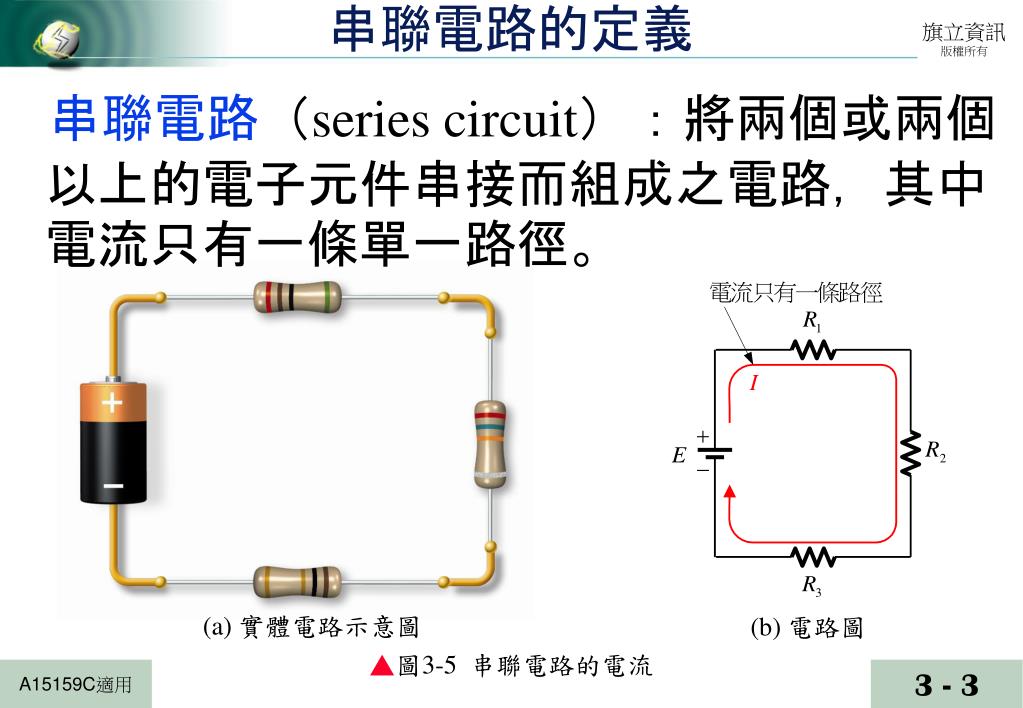

  3. 串聯電路的定義 • 串聯電路(series circuit):將兩個或兩個以上的電子元件串接而組成之電路,其中電流只有一條單一路徑。 (a) 實體電路示意圖 (b) 電路圖 ▲圖3-5 串聯電路的電流

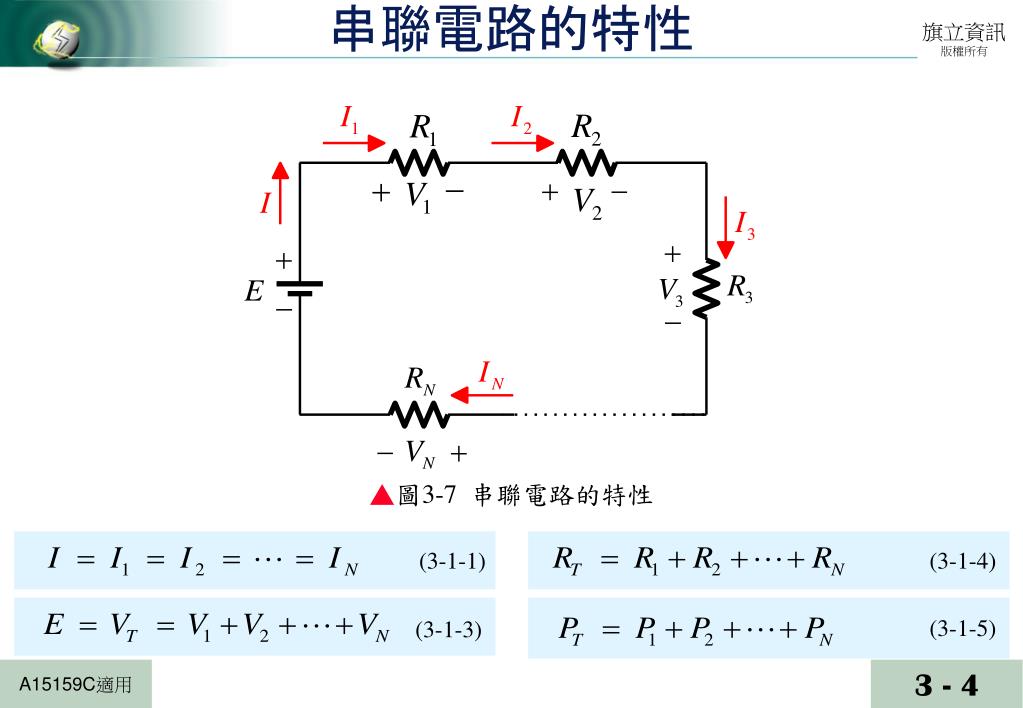

  4. (3-1-1) (3-1-4) (3-1-5) (3-1-3) 串聯電路的特性 ▲圖3-7 串聯電路的特性

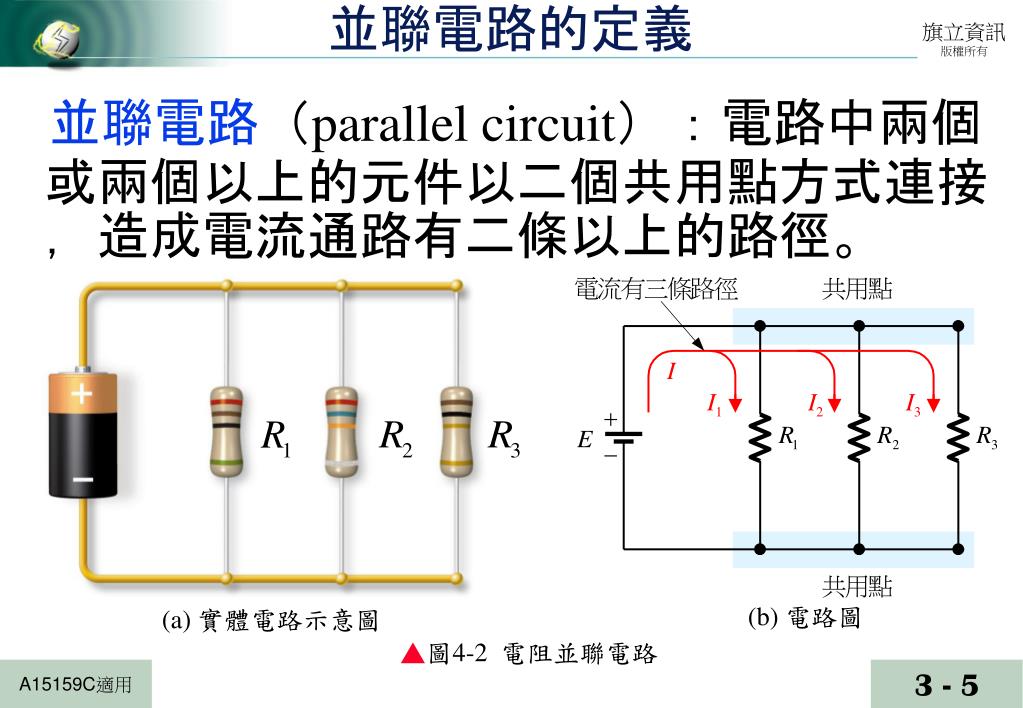

  5. 並聯電路的定義 • 並聯電路(parallel circuit):電路中兩個或兩個以上的元件以二個共用點方式連接,造成電流通路有二條以上的路徑。 (b) 電路圖 (a) 實體電路示意圖 • ▲圖4-2 電阻並聯電路

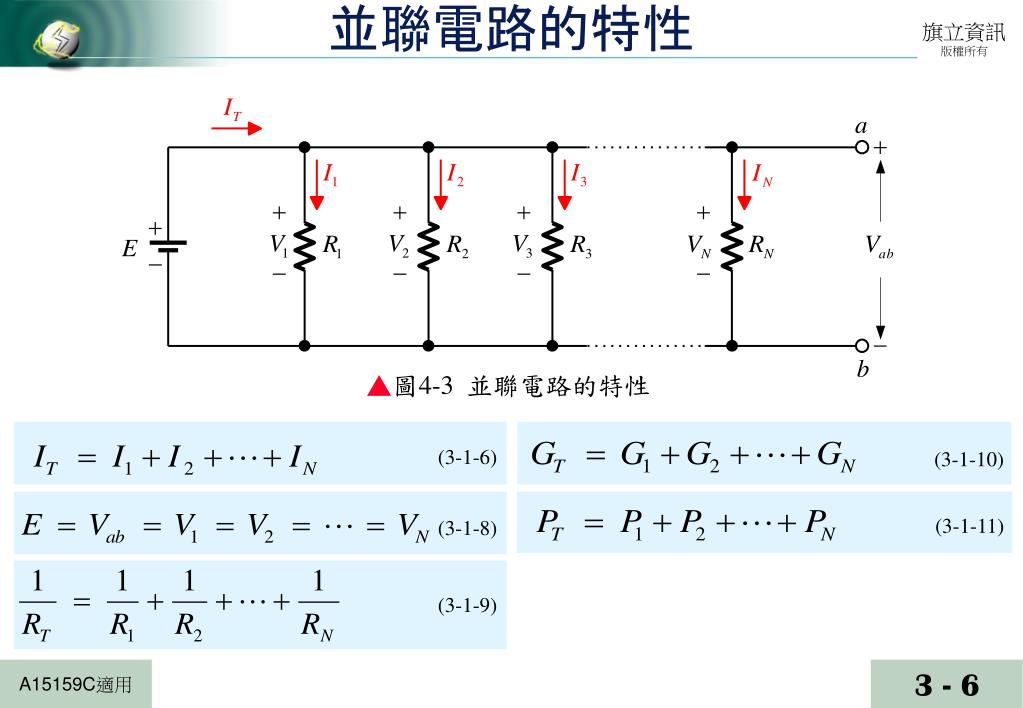

  6. (3-1-6) (3-1-10) (3-1-11) (3-1-8) (3-1-9) 並聯電路的特性 ▲圖4-3 並聯電路的特性

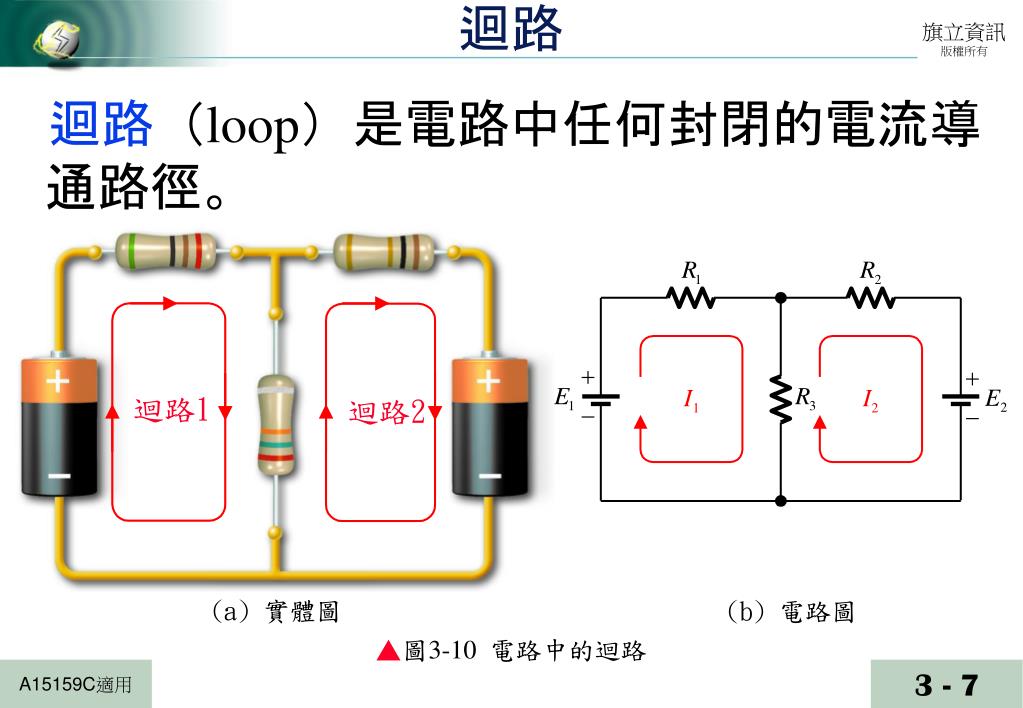

  7. 迴路 • 迴路(loop)是電路中任何封閉的電流導通路徑。 迴路1 迴路2 (a) 實體圖 (b) 電路圖 ▲圖3-10 電路中的迴路

  8. 克希荷夫電壓定律 • ▲圖3-11 克希荷夫電壓定律的圖解

  9. 電壓分配定則 (3-2-3) • ▲圖3-12 兩個電阻的串聯電路

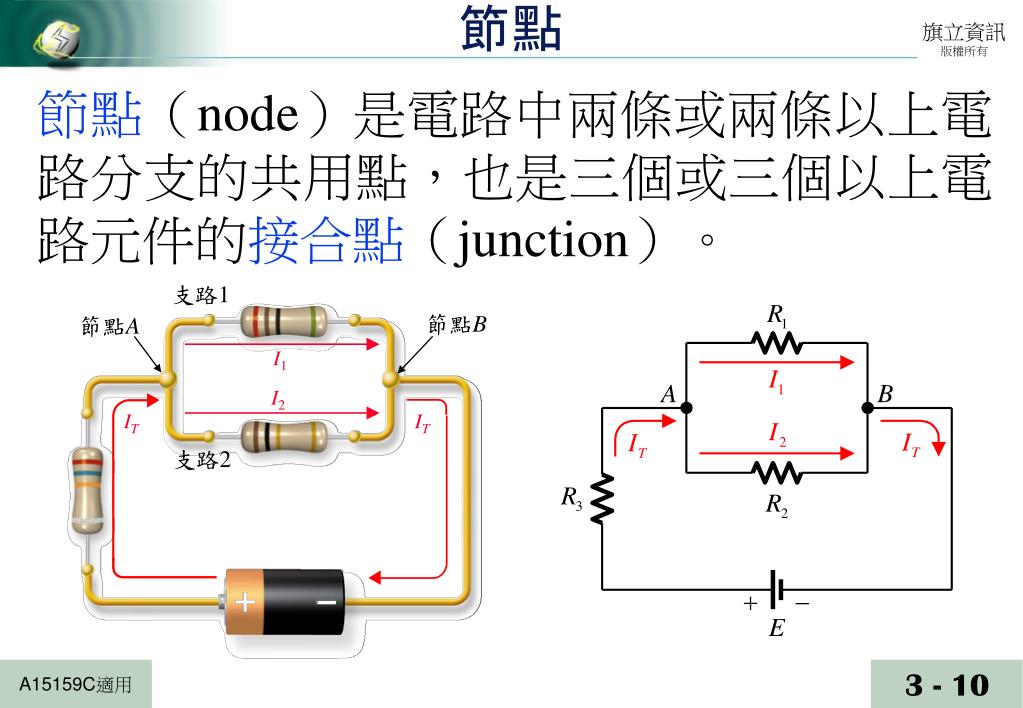

  10. 支路1 節點B 節點A I1 I2 IT IT 支路2 節點 節點(node)是電路中兩條或兩條以上電路分支的共用點,也是三個或三個以上電路元件的接合點(junction)。

  11. (3-3-1) 克希荷夫電流定律 (b) 節點中的電流關係 (a) 並聯電路中的電流關係 • ▲圖3-15 克希荷夫電流定律的應用

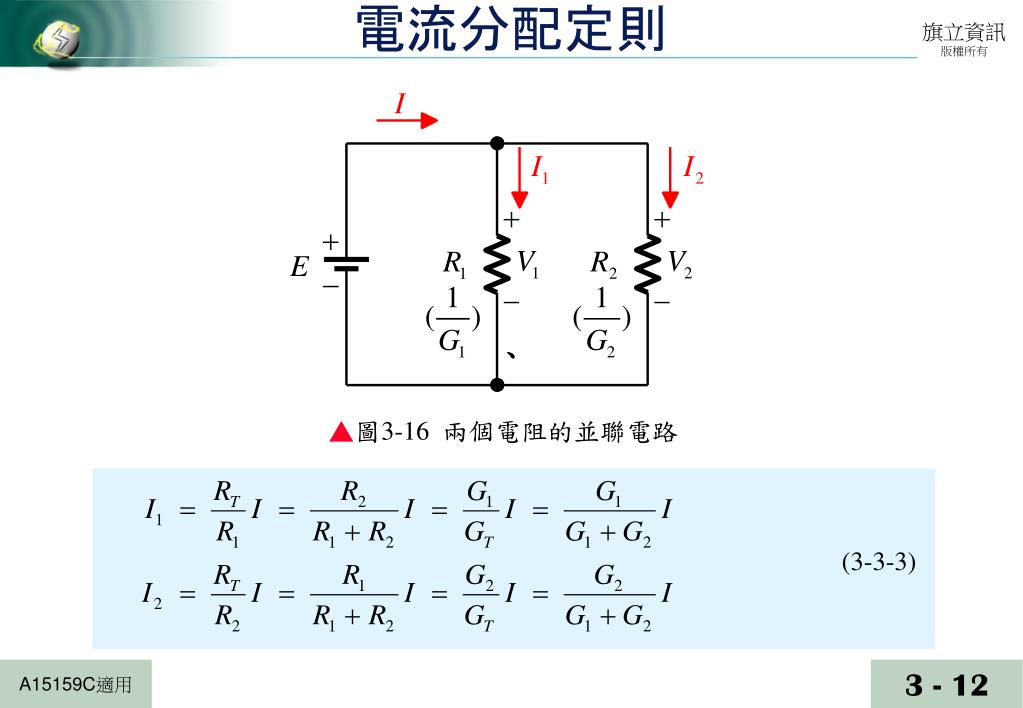

  12. (3-3-3) 電流分配定則 、 • ▲圖3-16 兩個電阻的並聯電路

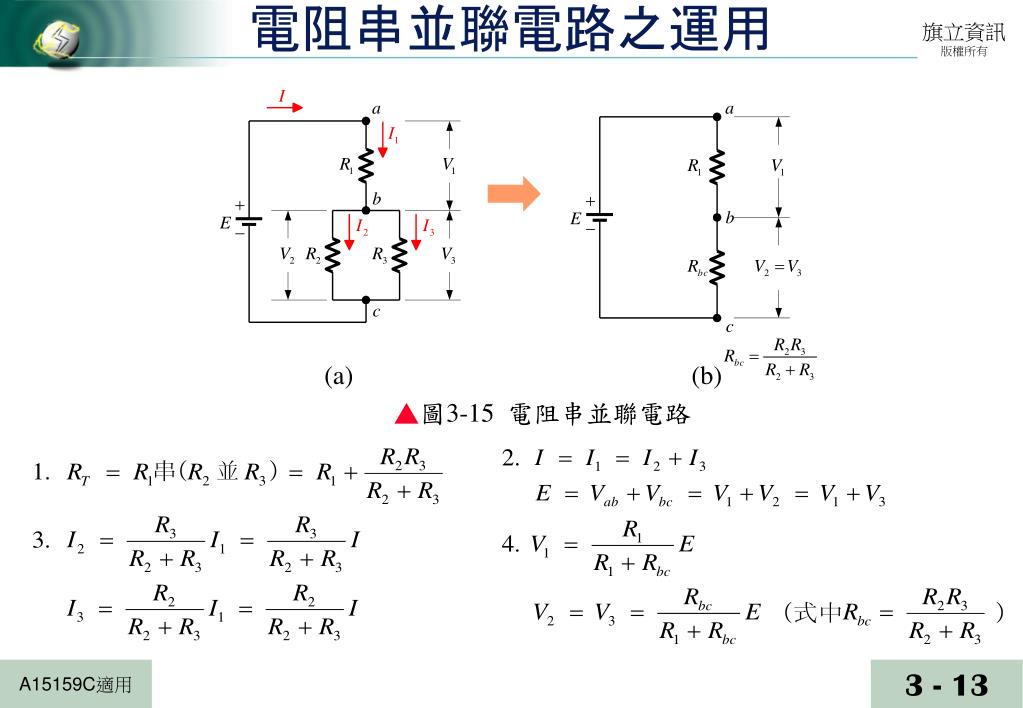

  13. 電阻串並聯電路之運用 (a) (b) • ▲圖3-15 電阻串並聯電路

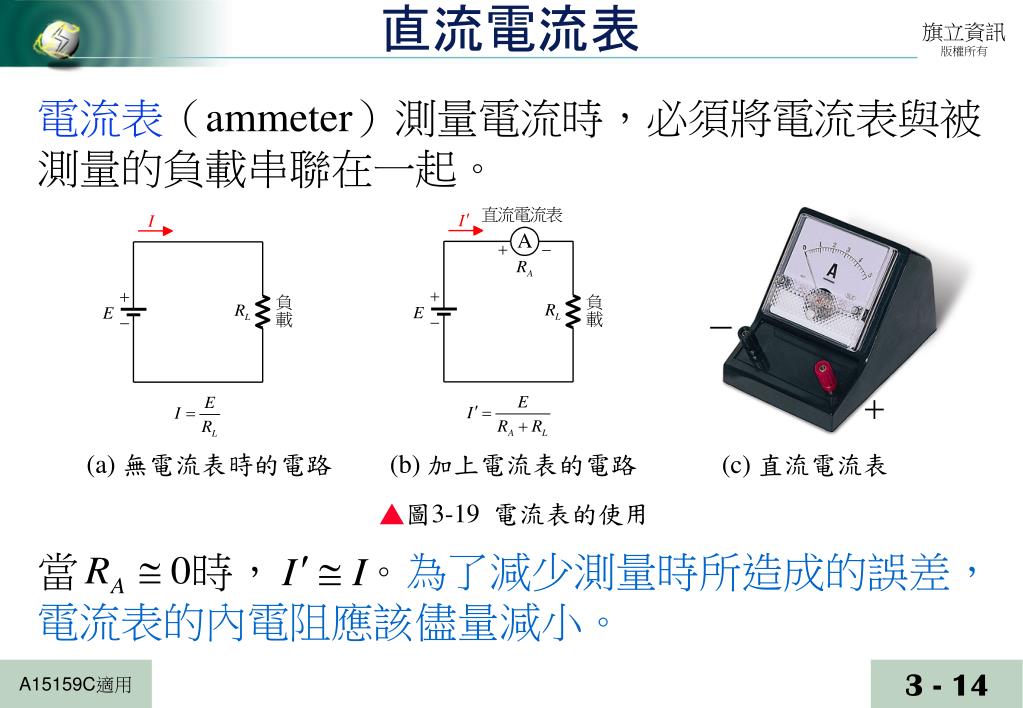

  14. 直流電流表 電流表(ammeter)測量電流時,必須將電流表與被測量的負載串聯在一起。 (a) 無電流表時的電路 (b) 加上電流表的電路 (c) 直流電流表 • ▲圖3-19 電流表的使用 當 時, 。為了減少測量時所造成的誤差,電流表的內電阻應該儘量減小。

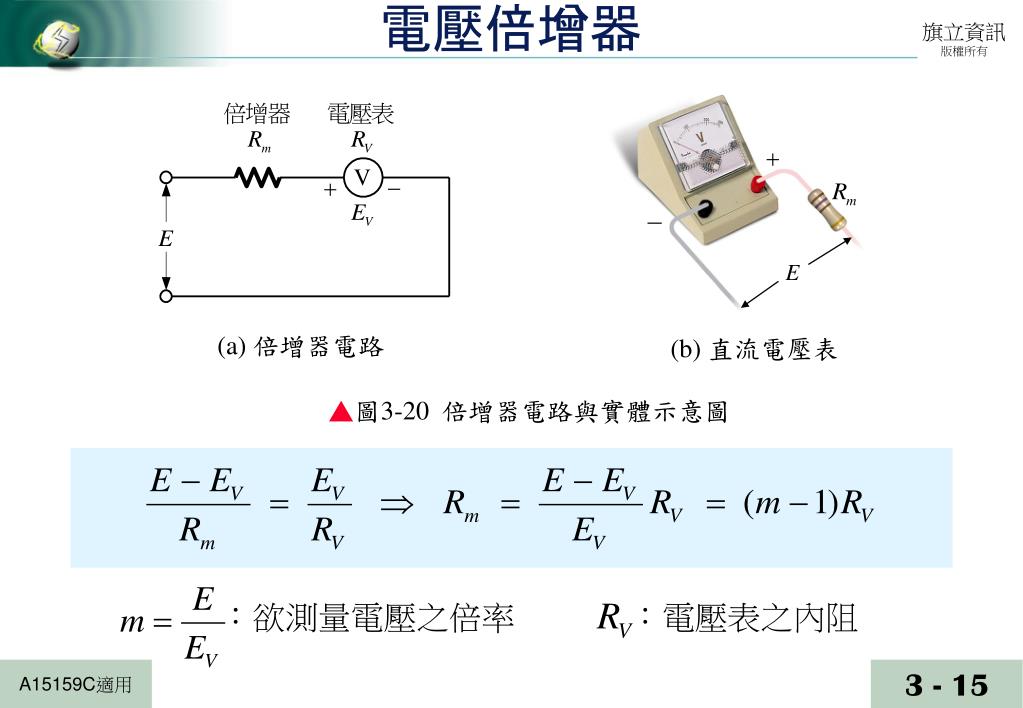

  15. :欲測量電壓之倍率 :電壓表之內阻 電壓倍增器 (a) 倍增器電路 (b) 直流電壓表 • ▲圖3-20 倍增器電路與實體示意圖

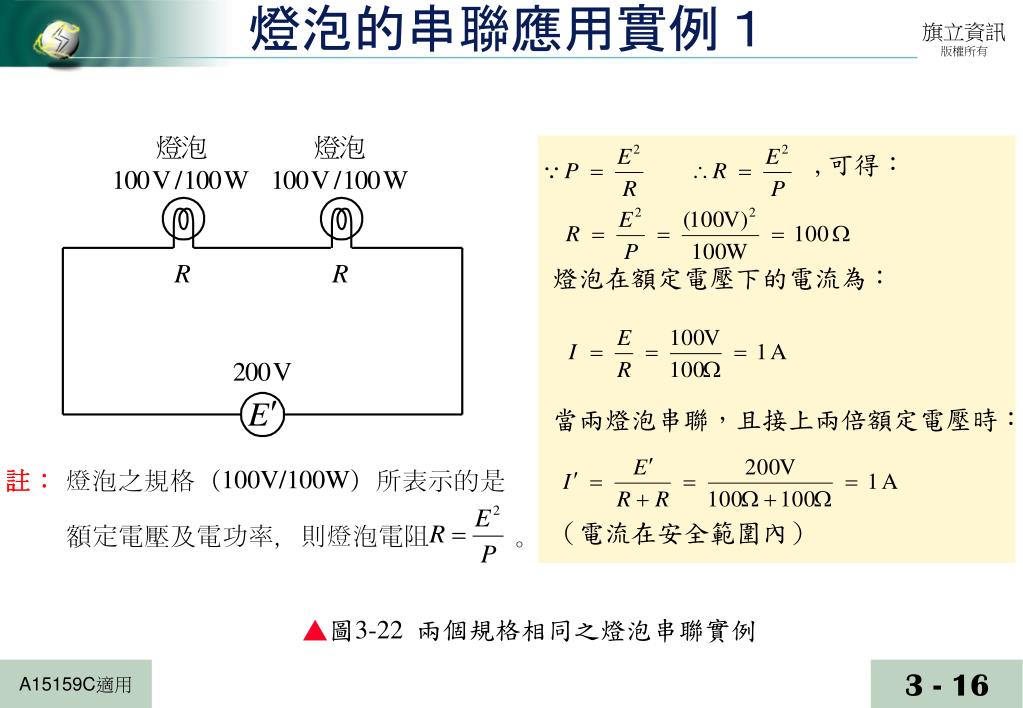

  16. ,可得: 燈泡在額定電壓下的電流為: 當兩燈泡串聯,且接上兩倍額定電壓時: (電流在安全範圍內) 燈泡的串聯應用實例1 • ▲圖3-22 兩個規格相同之燈泡串聯實例

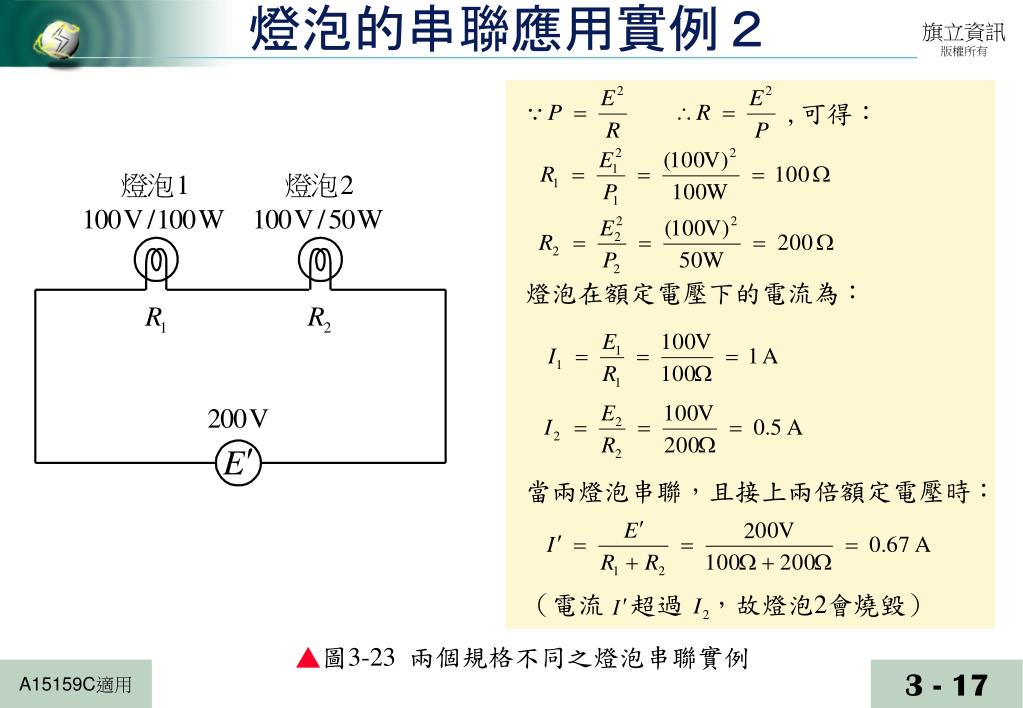

  17. ,可得: 燈泡在額定電壓下的電流為: 當兩燈泡串聯,且接上兩倍額定電壓時: (電流 超過 ,故燈泡2會燒毀) 燈泡的串聯應用實例2 • ▲圖3-23 兩個規格不同之燈泡串聯實例

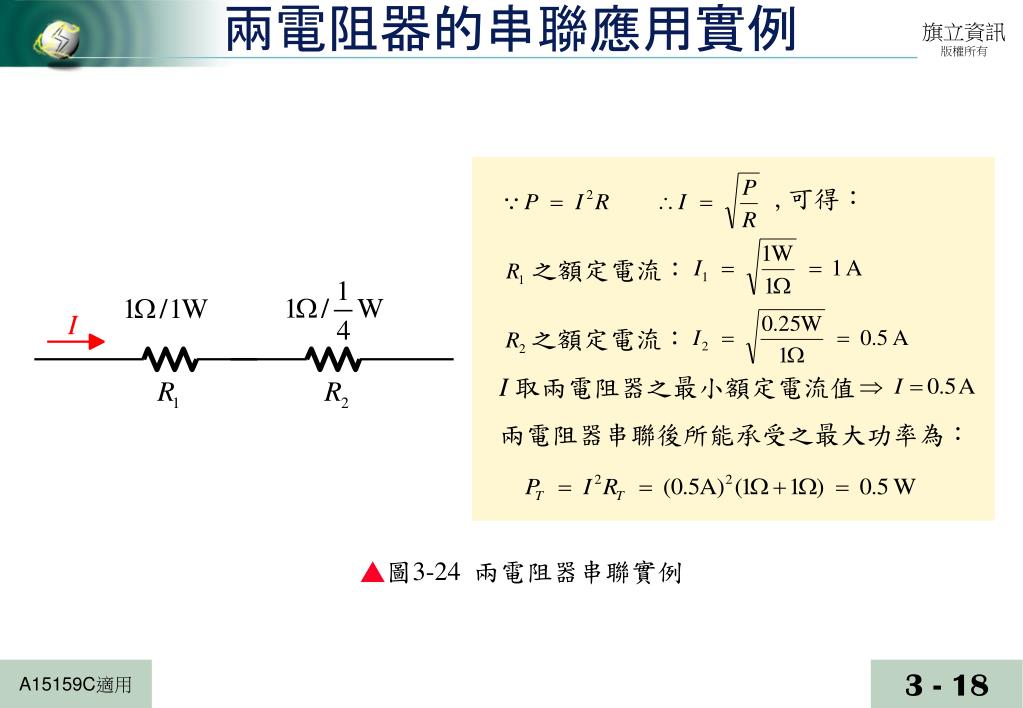

  18. ,可得: I 取兩電阻器之最小額定電流值 兩電阻器串聯後所能承受之最大功率為: 之額定電流: 之額定電流: 兩電阻器的串聯應用實例 • ▲圖3-24 兩電阻器串聯實例

  19. 直流電壓表 電壓表(voltmeter)測量負載兩端電壓時,電壓表應與負載相並聯,選用時宜採用高內阻的電壓表,以避免誤差。 (a) 電壓表與與負載連接的電路圖 (b) 直流電壓表 • ▲圖3-25 電壓表的使用

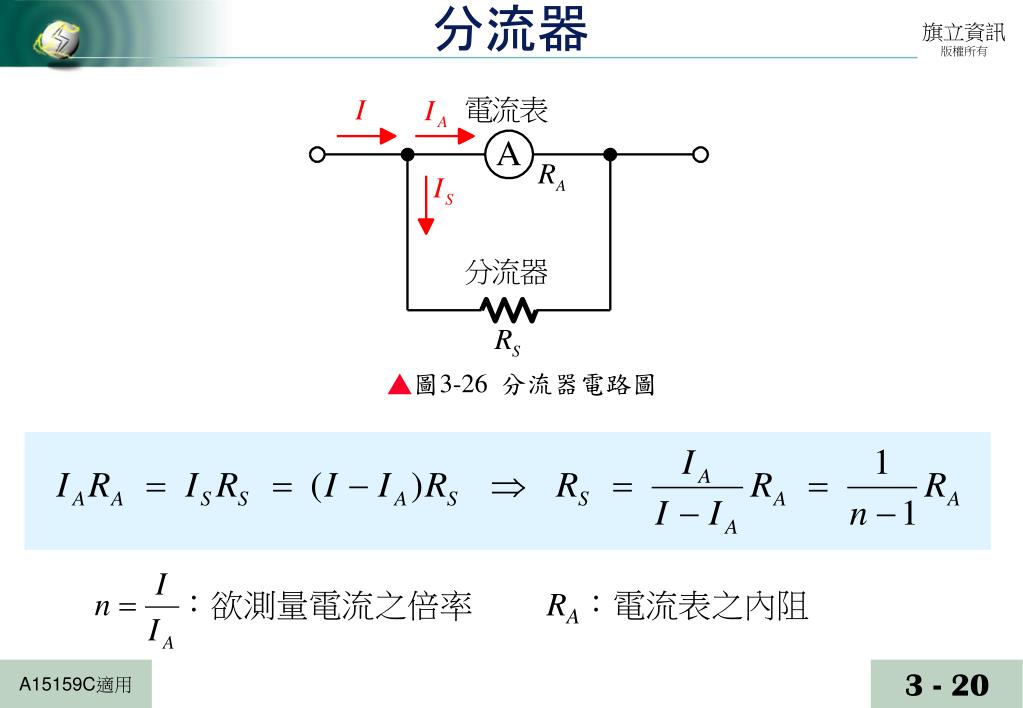

  20. :欲測量電流之倍率 RA:電流表之內阻 分流器 • ▲圖3-26 分流器電路圖

  21. 電壓源 (a) 理想電壓源電路 (b) 實際電壓源電路 • ▲圖3-29 電壓源電路

  22. 電流源 (若 ,則 ) (a) 理想電流源電路 (b) 實際電流源電路 • ▲圖3-30 電流源電路

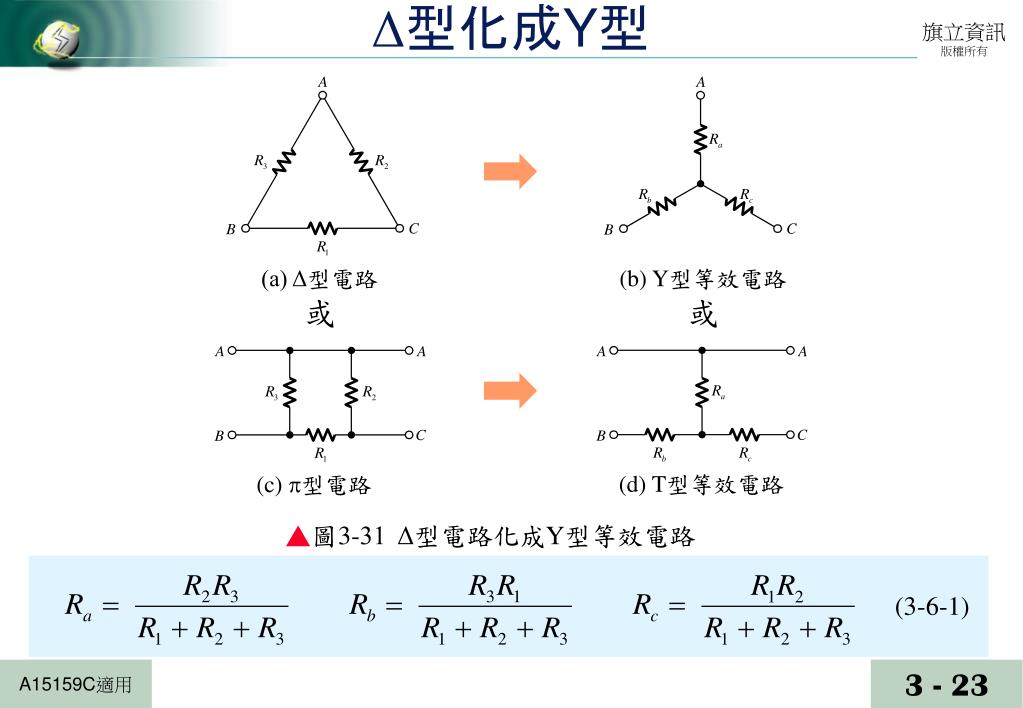

  23. (3-6-1) Δ型化成Y型 (a) Δ型電路 或 (b) Y型等效電路 或 (d) T型等效電路 (c) p型電路 • ▲圖3-31 Δ型電路化成Y型等效電路

  24. (3-6-2) Y型化成Δ型 (a) Y型電路 或 (b) Δ型等效電路 或 (d) p型等效電路 (c) T型電路 • ▲圖3-32 Y型電路化成Δ型等效電路

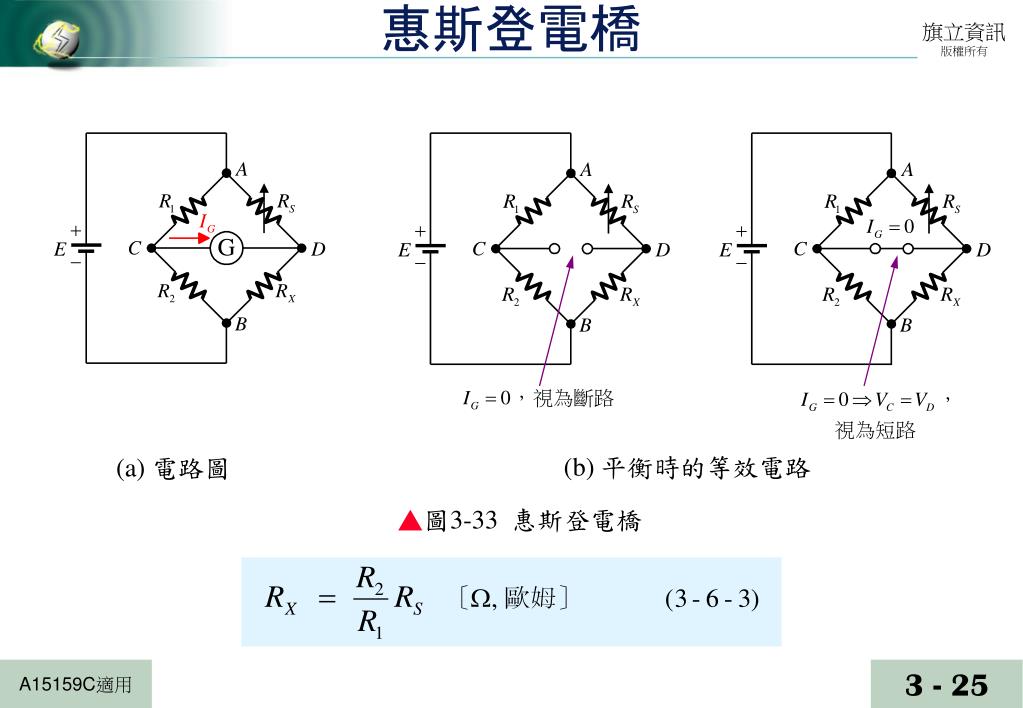

  25. 惠斯登電橋 (b) 平衡時的等效電路 (a) 電路圖 • ▲圖3-33 惠斯登電橋

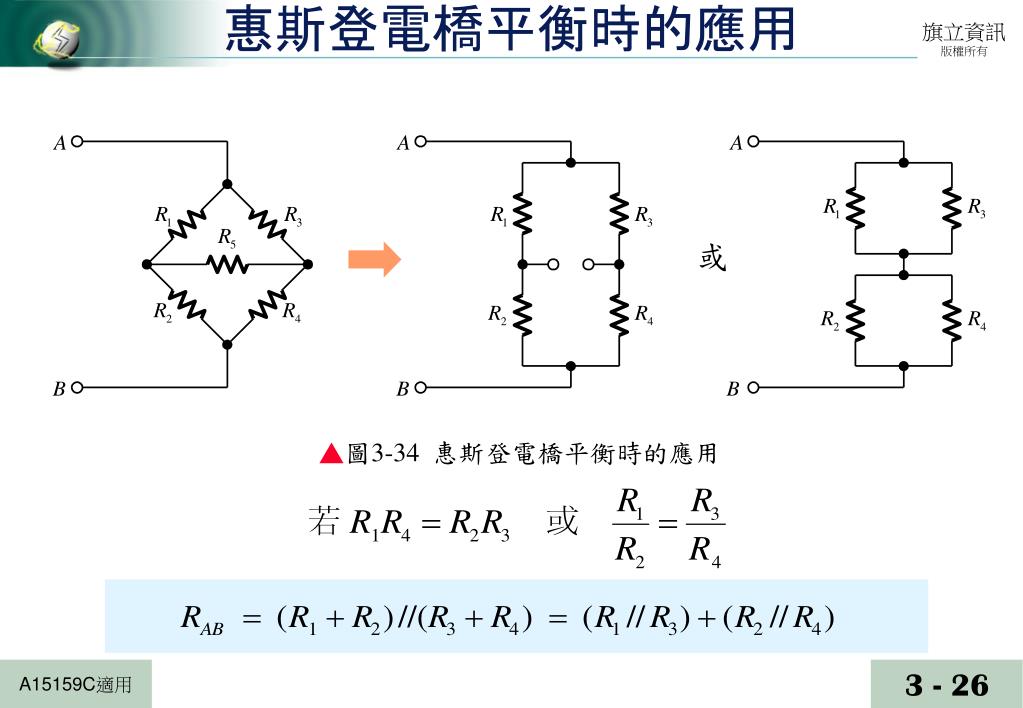

  26. 惠斯登電橋平衡時的應用 或 • ▲圖3-34 惠斯登電橋平衡時的應用
