Presentation Transcript

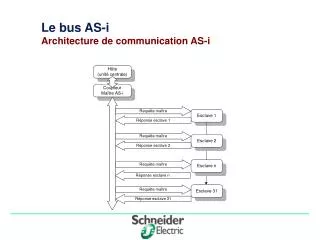

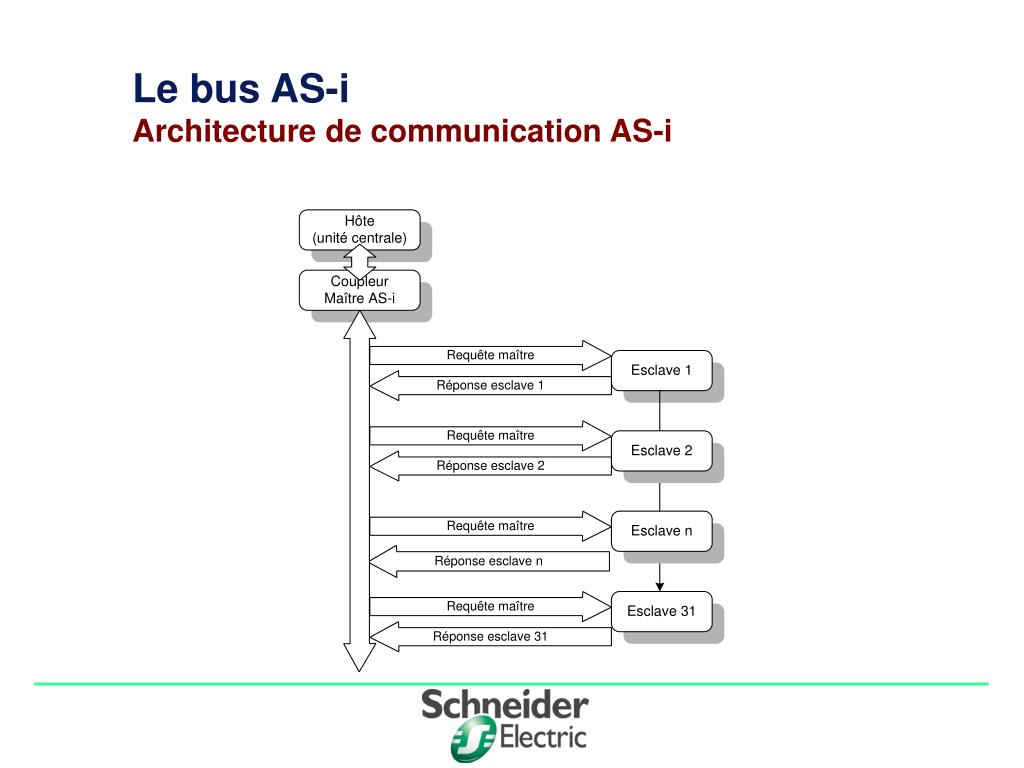

le bus as i fonctions et profils du ma tre
Le bus AS-iFonctions et profils du maître

Un maître gère les fonctions suivantes :

° l’initialisation du réseau

° l’identification des esclaves

° l’envoi des paramètres des esclaves

° le transfert cyclique des données

° le diagnostic du réseau

° la remontée des erreurs vers l’hôte

° la configuration des adresses des esclaves suite à leur remplacement.

Un maître sera qualifié par l’un des trois types de profils normés possibles, M0, M1 ou M2.

le bus as i couche de contr le d ex cution

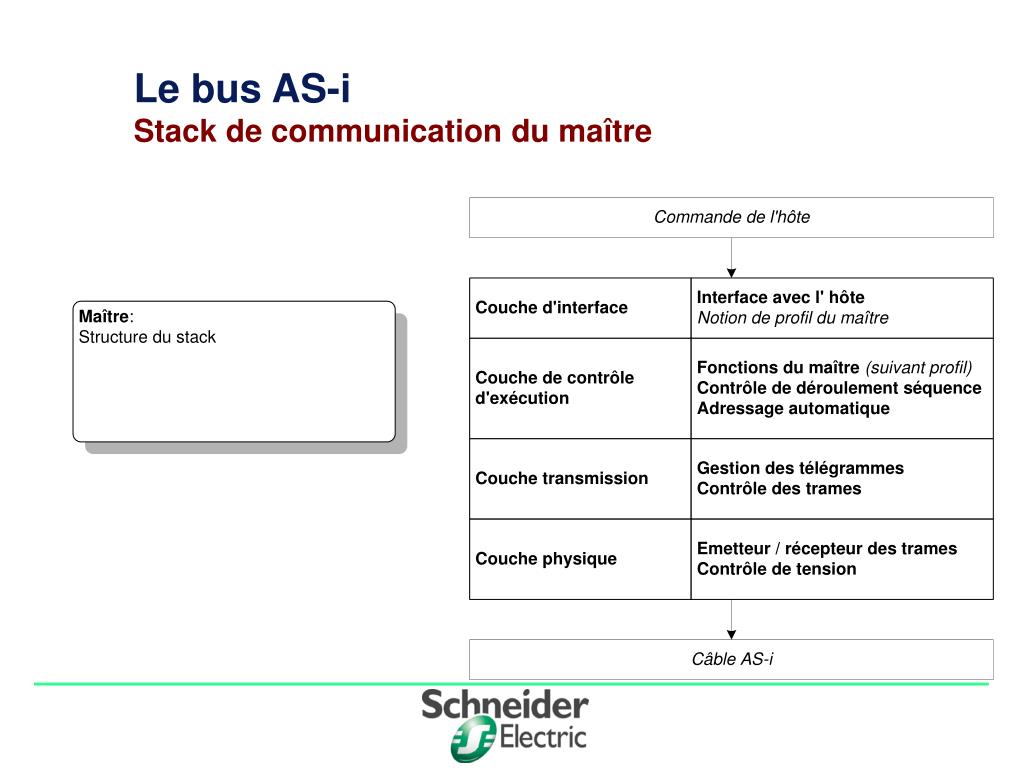

Le bus AS-iCouche de contrôle d ’exécution

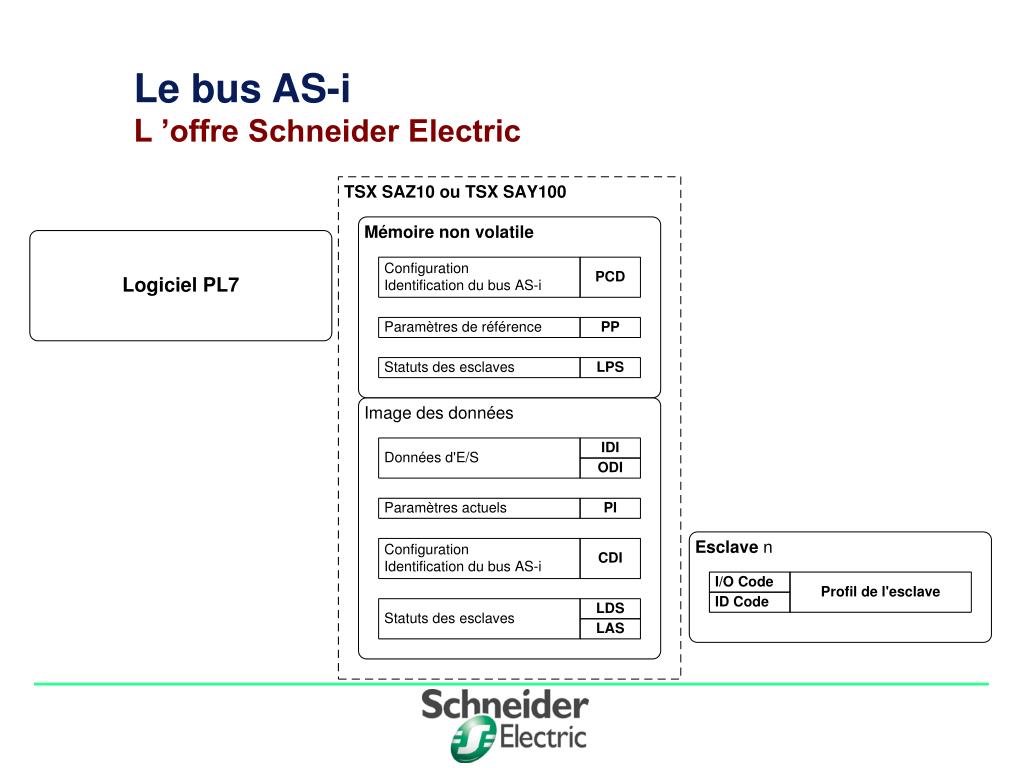

Afin d ’assurer le bon fonctionnement du bus, le maître gère un ensemble de tables

slide10

Double cliques

Module d ’interface bus AS-iTSX SAZ 10

slide11

Nous sommes sur la voie 0 du module, emplacement 4

Choix des équipements esclaves à connecter

Double cliques

Module d ’interface bus AS-iTSX SAZ 10

slide12

Cette zone permet d'affecter une adresse à chaque équipement AS-i prévu sur le bus (31 Max).

Un double clic sur l'emplacement d'une adresse ouvre l'écran "Associer un profil" permettant d'accéder à la liste des familles de produits AS-i

Consulter Description de l'équipements sélectionné.

Ajouter Définition du profil d'un équipement non prévu dans le catalogue standard.

Modifier Modification d'un équipement (nom, commentaire et paramètres)

Détail Détails techniques de l'équipement sélectionné.

Adressage automatique :

Il est utilisé pour remplacer un esclave défaillant ou pour l'insertion d'un nouvel esclave d'adresse 0.

1. cocher la case "Adressage Automatique"

2. ajouter le nouvel esclave (si nécessaire) dans l'écran de configuration en mode local,

3. faire un transfert de configuration vers l'automate en mode connecté,

4. raccorder physiquement le nouvel esclave d'adresse 0 sur le bus AS-i.

Mode de repli sur défaut

Ce choix permet à l'automate de positionner les sorties des esclaves dans un état défini de repli.

Ce repli est activé sur passage en stop ou sur défaut automate.

Maintien: Les objets %Q dans l'automate ne sont pas modifiés.Les sorties des esclaves AS-i présents sur le bus sont maintenues dans l'état qui précède le défaut ou la mise en stop de l'automate, puis la communication est arrêtée sur le médium.

Repli à 0: Les sorties des esclaves AS-i présents sur le bus sont forcées à 0, puis la communication est arrêtée sur le médium.

Module d ’interface bus AS-iTSX SAZ 10: Configuration des adressages

slide13

Fermer

Consulter

Détail

OK

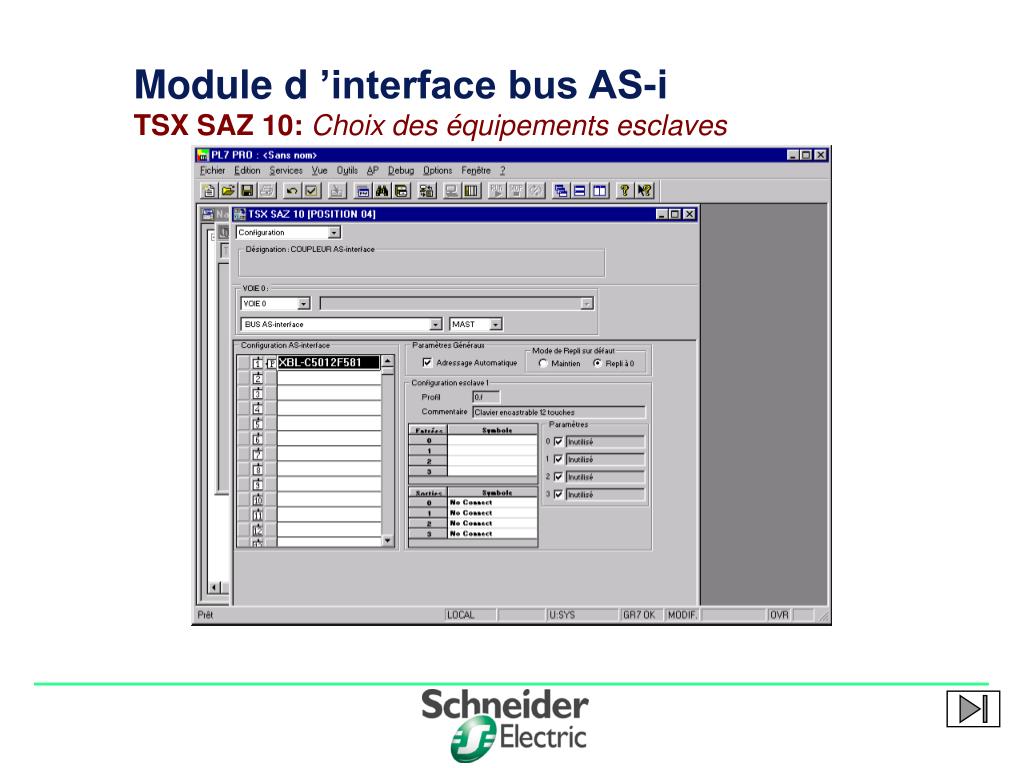

Module d ’interface bus AS-iTSX SAZ 10: Choix des équipements esclaves
