地盤調査と基礎構造

地盤調査と基礎構造. ・参考書：ザ・ソイル 〔Ⅲ〕 　　　　　　　　（建築技術） ・教科書：３４ページ ・必携「建築資料」１２ページ. 参考書. ＤＶＤ付き 6,900 円. 河川の作用 （１） 侵食 （２） 運搬 （３） 堆積. 地形と堆積地質. 堆積した土は 粒径がほぼ同じ. 自然堤防 後背湿地. 山地. 海. 扇状地. 三角州. 土の粒径による分類. ０．００５ｍｍ. ０．０７５ｍｍ. ２ｍｍ. 礫. 粘土. シルト. 砂. 土質名の 決め方. 粒径 ０．０７５～２ｍｍ. 粒径 ０．００５ｍｍ以下. 粒径

cara-thomas
Download Presentation

地盤調査と基礎構造

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

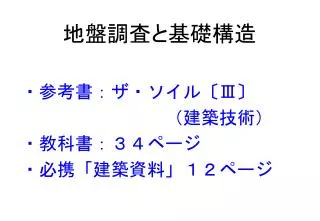

  1. 地盤調査と基礎構造 ・参考書：ザ・ソイル〔Ⅲ〕 　　　　　　　　（建築技術） ・教科書：３４ページ ・必携「建築資料」１２ページ

  2. 参考書 ＤＶＤ付き 6,900円

  3. 河川の作用 （１） 侵食 （２） 運搬 （３） 堆積 地形と堆積地質 堆積した土は 粒径がほぼ同じ 自然堤防 後背湿地 山地 海 扇状地 三角州

  4. 土の粒径による分類 ０．００５ｍｍ ０．０７５ｍｍ ２ｍｍ 礫 粘土 シルト 砂

  5. 土質名の決め方 粒径 ０．０７５～２ｍｍ 粒径 ０．００５ｍｍ以下 粒径 ０．００５～ 　０．０７５ｍｍ

  6. 濃尾平野の東海湖の変遷 東海湖

  7. 地球の地質時代の区分 完新世←沖積層 １万年前 第四紀 更新世←洪積層 第三紀層

  8. 濃尾平野の地質断面 養老山脈 猿投山 隆起 東海層群 沈降 東海層群の厚さ 最大約２０００ｍ 約４０ｋｍ

  9. 名古屋市北部の東西方向の地質断面 中村公園 名古屋駅 庄内川 大治町 七宝町 千種 池下 堀川 栄 平和公園 猫ヶ洞 上社 本郷

  10. 名古屋市中心部の地質断面 池下 名古屋駅 千種 沖積層 堀川 栄 洪積層 第三紀層 東海層群

  11. 東京の東西方向の地質断面

  12. 東京の基礎構造の例

  13. 地盤調査法 • スエーデン式サウンディング試験 • 標準貫入試験 • ３成分コーン貫入試験 • 表面波探査 • 平板載荷試験

  14. 地盤調査（教科書p.34） 砂質土：　Ｎ ＝ 2 ＋ 0.067×Ｎｓｗ 粘性土：　Ｎ ＝ 3 ＋ 0.050×Ｎｓｗ

  15. スウェーデン式サウンディング試験 １００ｋｇ のおもり

  16. 機械式のスウェーデン式サウンディング試験 必携「建築資料」 　１２ページ右上

  17. スウェーデン式サウンディングの利用 おもりを載せて ると２５ｃｍ沈下 ：　自沈 支持層には不適 地盤改良が必要 支持地盤 　と認定

  18. 地盤の許容応力度の算定

  19. ロータリーボーリングと標準貫入試験

  20. ボーリングと標準貫入試験 75cｍ

  21. 標準貫入試験 1927年頃からアメリカで開始 63.5 kgのハンマー を75cｍ自由落下 し 30ｃｍ沈む回数 をN値と定義 φ5×30ｃｍ分の 土のサンプルが 得られる

  22. 標準貫入試験の外観

  23. 土質柱状図 １ｍ毎に土質名と N値，色調， 密度などを記入 N値曲線で 支持できる 地層を判断

  24. 平板載荷試験の概要

  25. 地盤改良工法 適用地盤深さ • 表層地盤改良工法：２ｍまで • 柱状改良工法：４～８ｍ • パイルドラフト工法：７ｍまで • 鋼管杭工法：１２～２９ｍまで

  26. 表層地盤改良工法　（１）準備

  27. 表層地盤改良工法　（２）掘削

  28. （３）土砂にセメントを混合攪拌

  29. （４）振動ローラーで転圧

  30. 柱状改良工法（１）杭芯のセット

  31. （２）セメントスラリーを混合攪拌

  32. （３）柱状（コラム）改良体の完成

  33. パイルドラフト工法　（１）準備

  34. （２）パイルの貫入

  35. （３）パイル貫入後の支持力検査

  36. 鋼管杭工法　（１）鋼管杭の設置

  37. （２）鋼管杭の貫入
