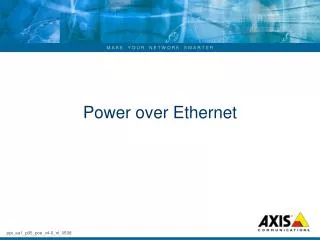

  1. Power over Ethernet ppt_aa1_p05_poe_v4-0_nl_0508

  2. Agenda • Technical introduction – (9:30am – 12:00pm) • Axis Communications in het kort • Camera netwerk installatie • Break • Power over Ethernet • Internet verbinding • Lunch Break – (12:00pm – 1:00pm)

  3. Power over Ethernet – Technology Overview • De naam van de standaard is 802.3af • 48 V DC, 15.4 W max • Wordt naar gerefereerd als ”PoE” • Tast data transmissie snelhedenof kabel lengtes niet aan • Compatible met oudere Ethernetproducten. (beschadigd geenapparatuur dat geen PoE heeft)

  4. Componenten in een PoE systeem UPS End-span en Terminals Switch met PoE Splitter

  5. Benefit – Reducing Cost • Kosten besparing • Geen noodzaak voor installatie van nieuwe stroom bekabeling en aansluitingen door een electriciën • Minder certificering • Bespaart honderden euro’s per aansluiting: • Kosten wandcontactdoos (€10-€20) • Kosten electriciën per aansluiting(€50-€100) • Prijs per meter stroomkabel(aanleg+materiaal: €10-€15) • Aanvullende benodigheden(aardlekschakelaars, verbindingsdozen etc):

  6. Benefit - Flexibility • Installatie is flexibeller: • Camera’s worden vaak in hogen open ruimtes geplaatst waar het moeilijk is stroom aan te leggen • Het uitsluiten van stroom aansluitingen, biedt de mogelijkheid om andere lokaties te proberen • Het verplaatsen van een camera tast niet het gebruik van de stroomaansluiting aan. • Optimale plaatsing van camera’s kan het aantal camera’s beperken. • Gemakkelijk om een camera extra te plaatsen • Snellere installatie en integratie, er hoeft geen electriën ingehuurd te worden. • Minder verwarring van kabels

  7. Benefit - UPS Midspan Data + Stroom • Midspan en Centrale UPS functie • Hou camera’s operationeel tijdens stroomuitval Voice over IP Telefoon Applicatie server

  8. Toepassingsscenario

  9. Power over Ethernet – in de praktijk • Zoveel camera’s als mogelijk. Zo min mogelijk camera’s kwetsbaar voor stroom-uitval • Centrale plaatsen van Mid-Spans in de Serverruimte • UPS voor de applicatie server en PoE switch of Mid-span • Kleur codering voor netwerk kabels • PowerLEDs op de switch of Mid-span geven online status van de camera aan
