1 / 13

GPS 12

GPS 12. GPS 12 - GARMIN. ANTENA INTERNA 12 CANALES – 8 SATELITES. NAVEGACION (IR A...). AVANSAR PAGINA. CAPTURA PUNTOS EN CUALQUIER PAGINA. ENCENDIDO Y APAGADO 3 SEGUNDOS, LUZ. CONFIRMA LOS DATOS. RETORNA UNA PAGINA. CURSOR DE OPERACION. PATALLA LIQUIDA LCD.

candie
Download Presentation

GPS 12

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

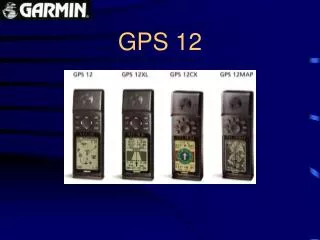

  1. GPS 12

  2. GPS 12 - GARMIN ANTENA INTERNA 12 CANALES – 8 SATELITES NAVEGACION (IR A...) AVANSAR PAGINA CAPTURA PUNTOS EN CUALQUIER PAGINA ENCENDIDO Y APAGADO 3 SEGUNDOS, LUZ CONFIRMA LOS DATOS RETORNA UNA PAGINA CURSOR DE OPERACION PATALLA LIQUIDA LCD

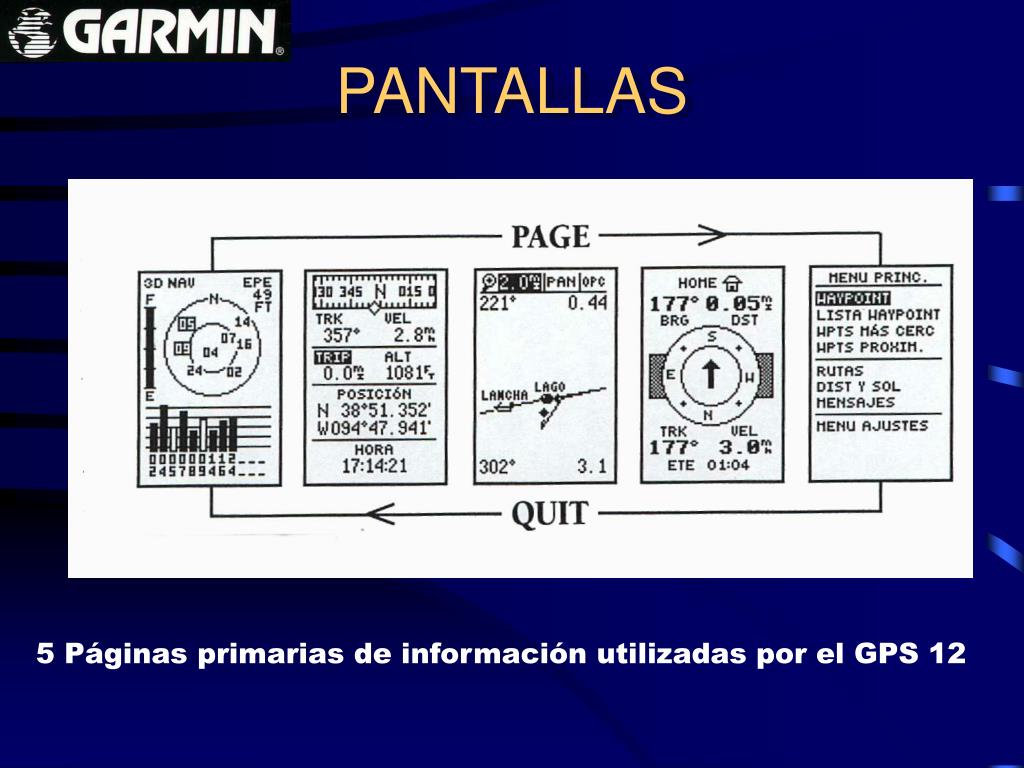

  3. PANTALLAS 5 Páginas primarias de información utilizadas por el GPS 12

  4. M PANTALLA INFORMACION SATELITAL Precisión Horizontal Campo de Estado Números de los Satélites posicion en el espacio Estado de la Bateria Controla la Recepción y la fuerza de la Señal

  5. PANTALLA POSICION SATELITAL Brujula mientras avanza Marcador Numérico de la brujula Velocidad de navegacion M Distancia Vertical con respecto al nivel del mar Distancia Total recorrida desde el Reset Posición en coordenadas Norte y Este, o Latitudes y Longitudes Reloj de 12/24 Horas del lugar de posición

  6. PANTALLA MAPA Zoom desde 0.3 Km a 800 Km Campos de Pan y Opciones Distancia a un punto Orientacion relativa a la tierra (Rumbo) Contexto del Punto hasta 6 Caracteres Icono en forma de diamantemuestra nuestra posicion actual Simbología de los puntos Marcador numerico de la Brujula Velocidad en Km/h

  7. ETE : 20:05 PANTALLA DE NAVEGACION O COMPAS Punto de Destino Distancia al punto de destino Rumbo hacia el punto Puntero indicador hacia el punto Brujula grafica de avance Orientacion relativa a la Tierra Velocidad en Km/h Tiempo estimado de llegada al punto

  8. ETE : 20:05 PANTALLA DE NAVEGACION AUTOPISTA Distancia al punto de destino Rumbo hacia el punto Velocidad de Avance Punto de destino Autopista grafica de avance Ancho de pista o rango de navegación Posicion actual Tiempo estimado de llegada al punto

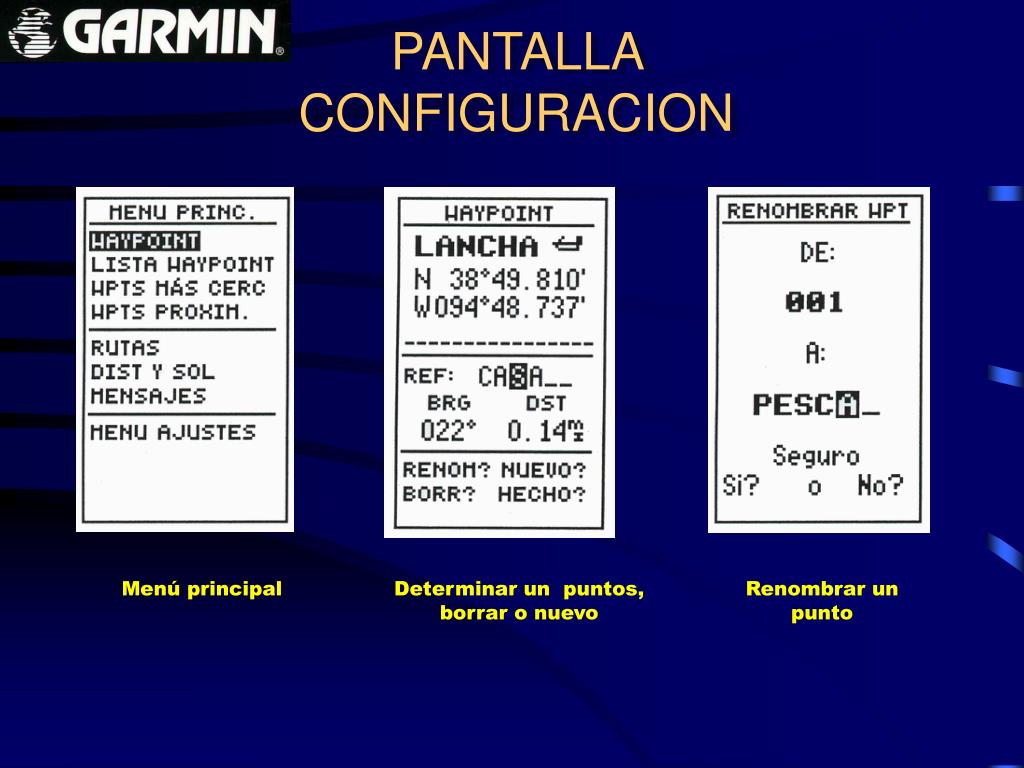

  9. PANTALLA CONFIGURACION Menú principal Determinar un puntos, borrar o nuevo Renombrar un punto

  10. PANTALLA CONFIGURACION Puntos más cercanos Determinacion de Rutas Simbología de identificación del punto

  11. PANTALLA CONFIGURACION Menú Ajustes Sistema Cálculo de Distancia y Sol

  12. PANTALLA CONFIGURACION Alarmas de Ciudad o punto Interface o comunicación Sistema de Navegación
