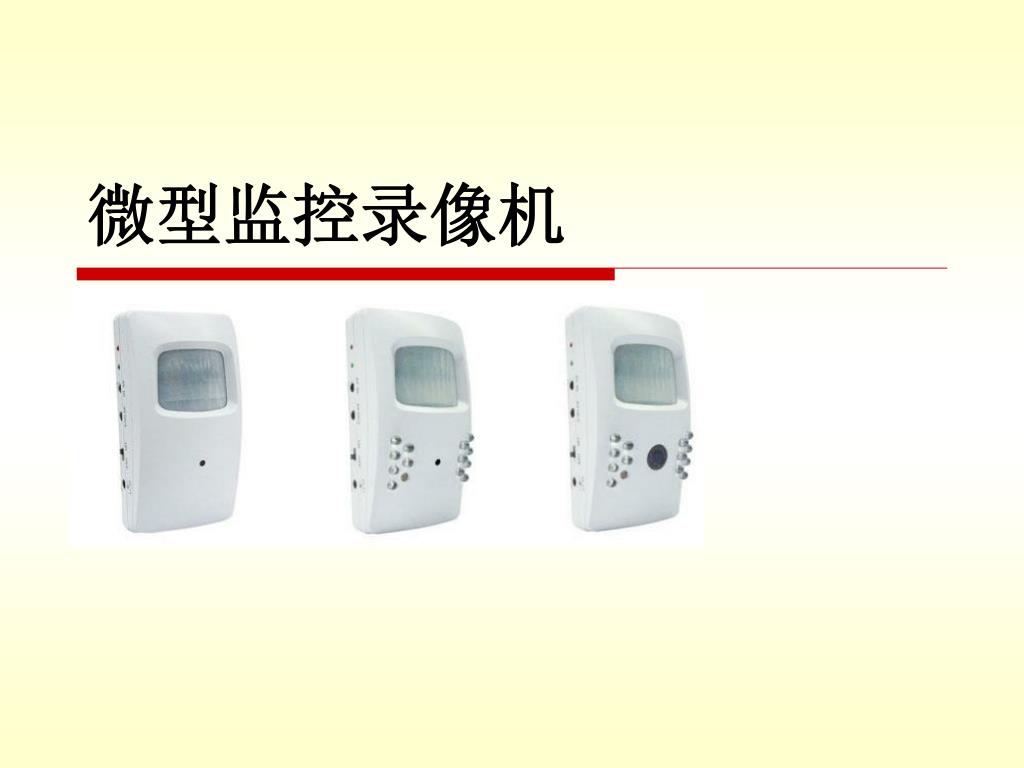

  1. 微型监控录像机

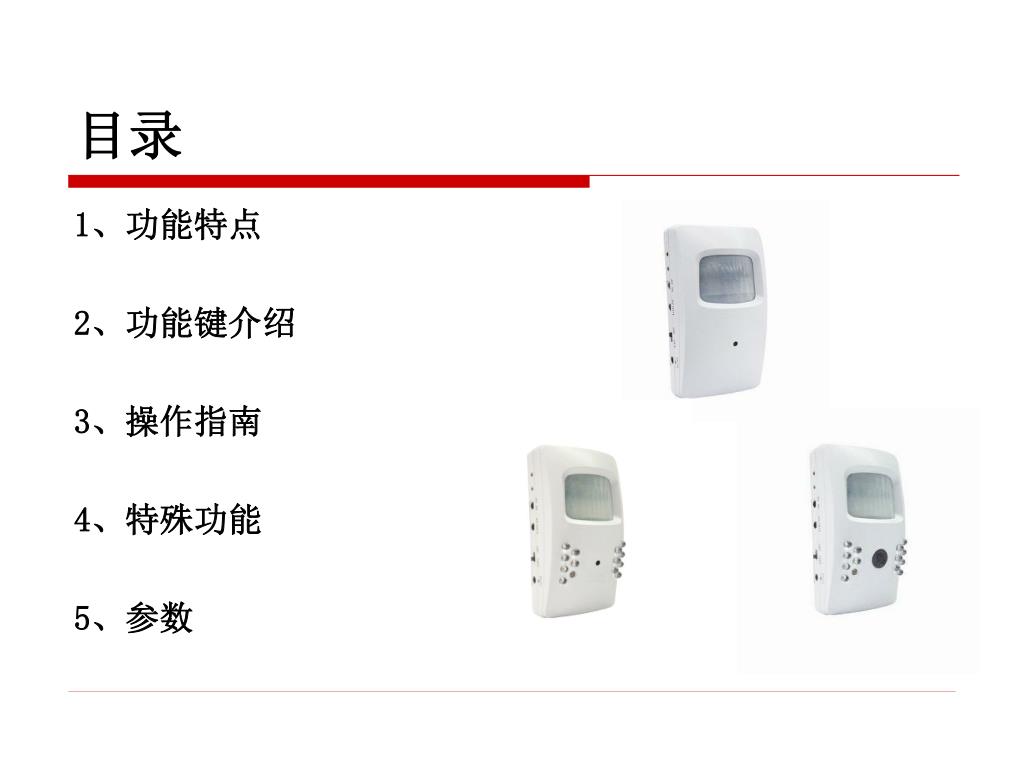

  2. 目录 1、功能特点 2、功能键介绍 3、操作指南 4、特殊功能 5、参数

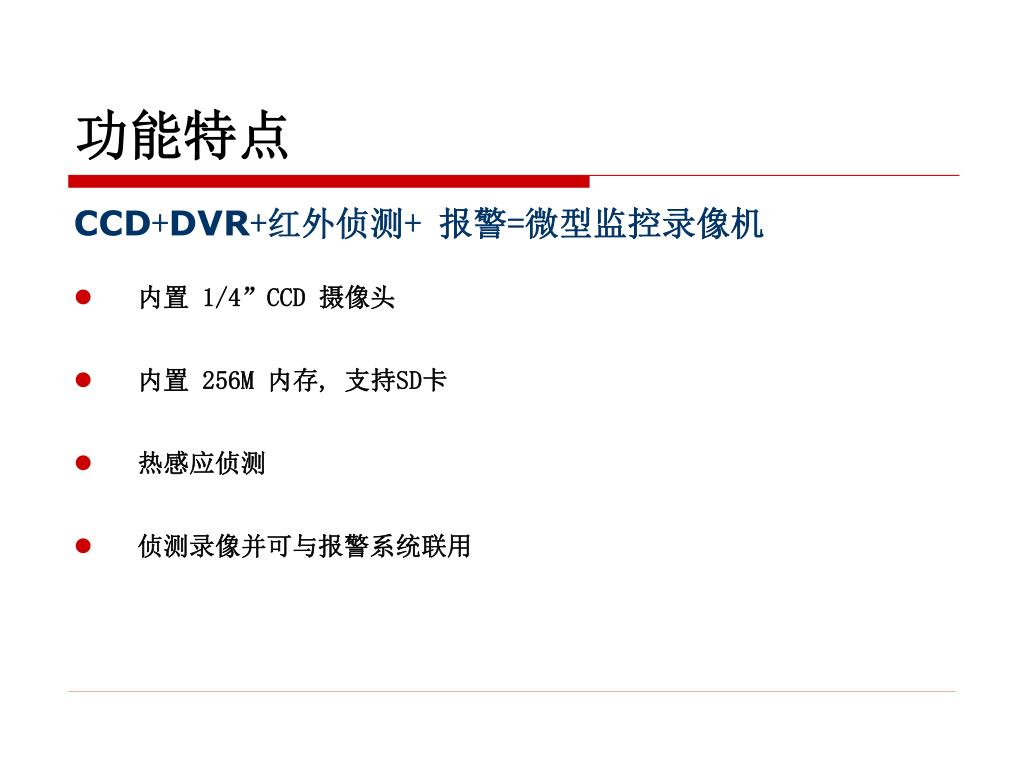

  3. 功能特点 CCD+DVR+红外侦测+ 报警=微型监控录像机 • 内置 1/4”CCD 摄像头 • 内置 256M 内存, 支持SD卡 • 热感应侦测 • 侦测录像并可与报警系统联用

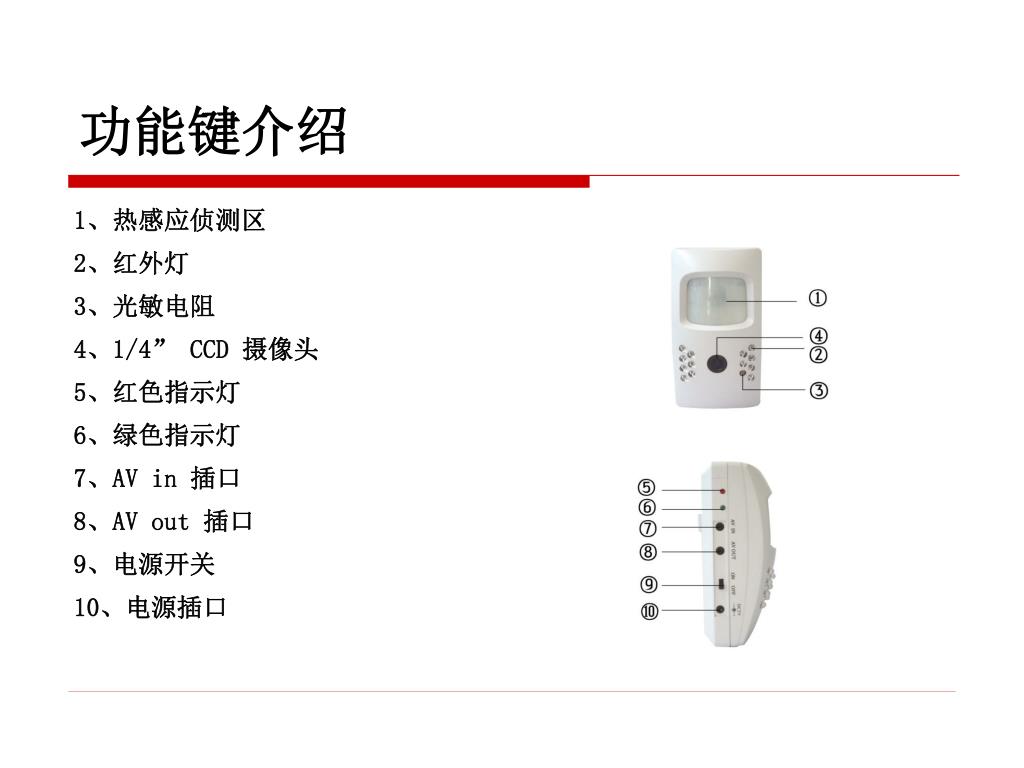

  4. 功能键介绍 1、热感应侦测区 2、红外灯 3、光敏电阻 4、1/4” CCD 摄像头 5、红色指示灯 6、绿色指示灯 7、AV in 插口 8、AV out 插口 9、电源开关 10、电源插口

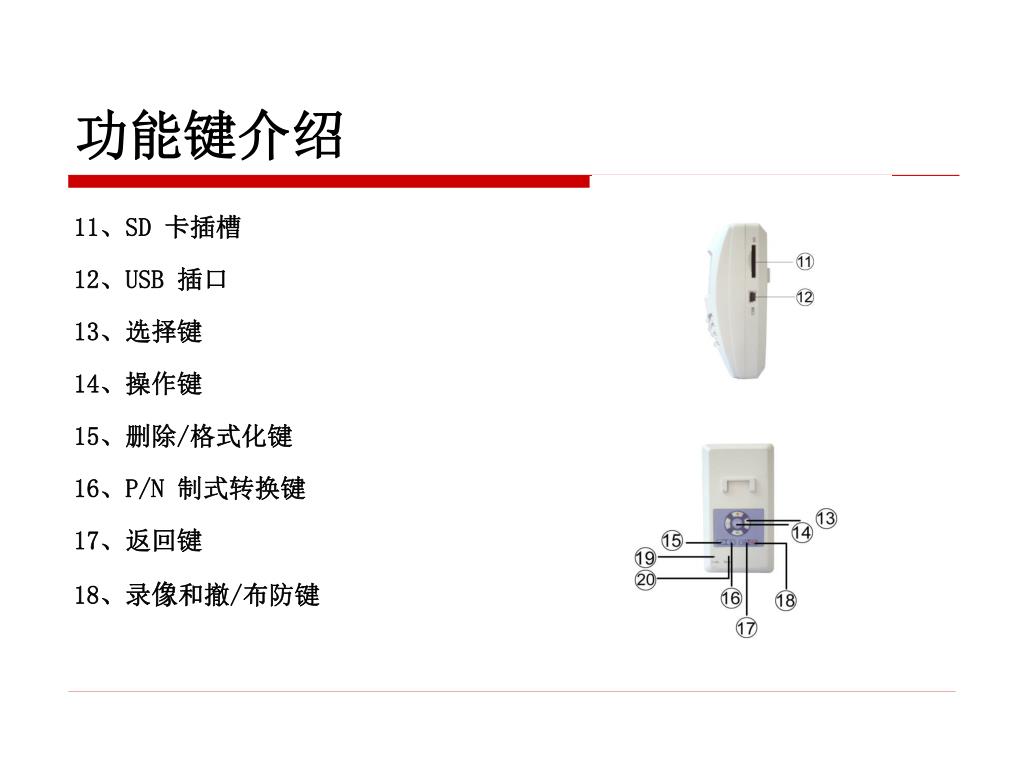

  5. 功能键介绍 11、SD 卡插槽 12、USB 插口 13、选择键 14、操作键 15、删除/格式化键 16、P/N 制式转换键 17、返回键 18、录像和撤/布防键

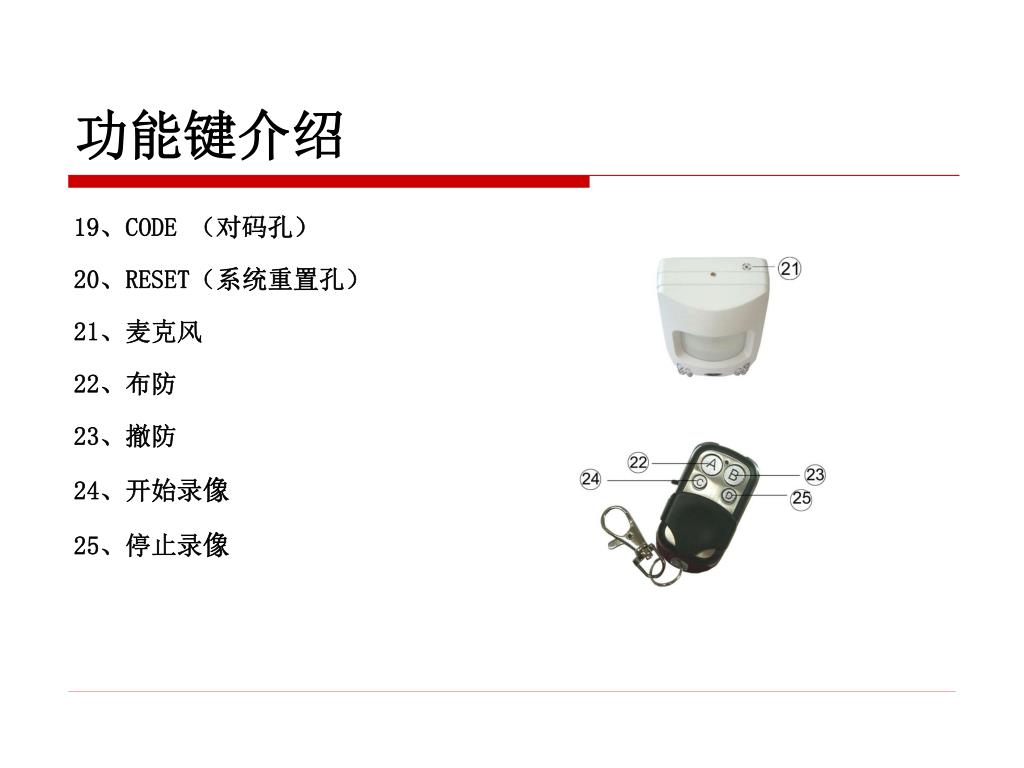

  6. 功能键介绍 19、CODE （对码孔） 20、RESET（系统重置孔） 21、麦克风 22、布防 23、撤防 24、开始录像 25、停止录像

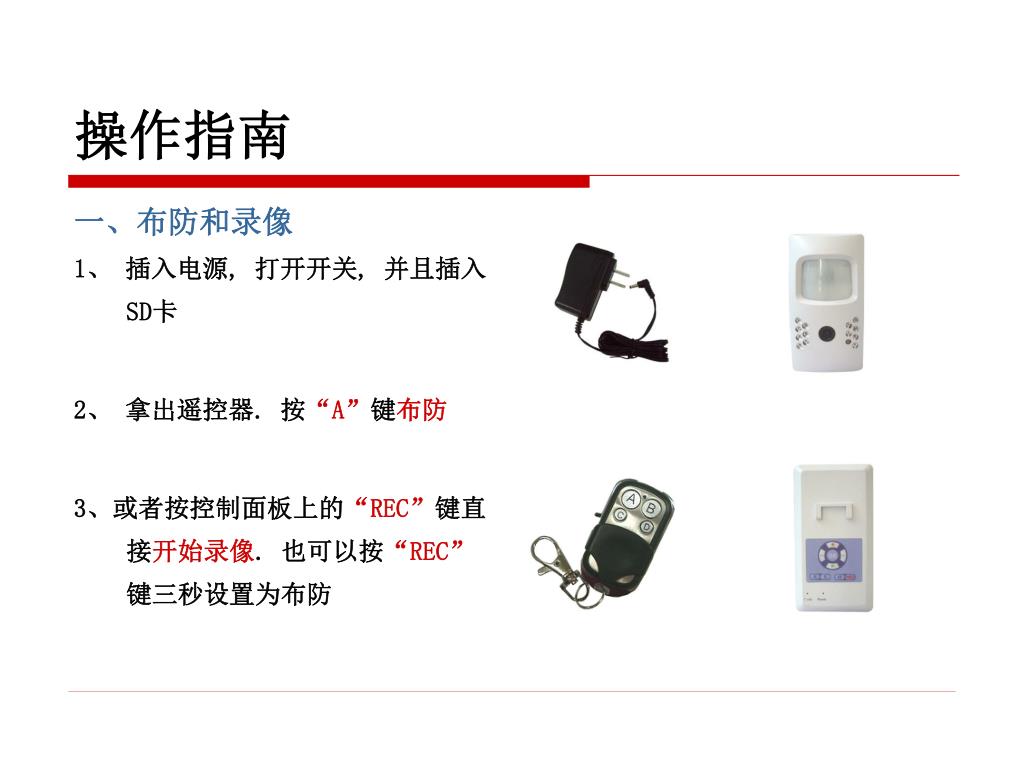

  7. 操作指南 一、布防和录像 1、 插入电源, 打开开关, 并且插入SD卡 2、 拿出遥控器. 按“A”键布防 3、或者按控制面板上的“REC”键直接开始录像. 也可以按“REC”键三秒设置为布防

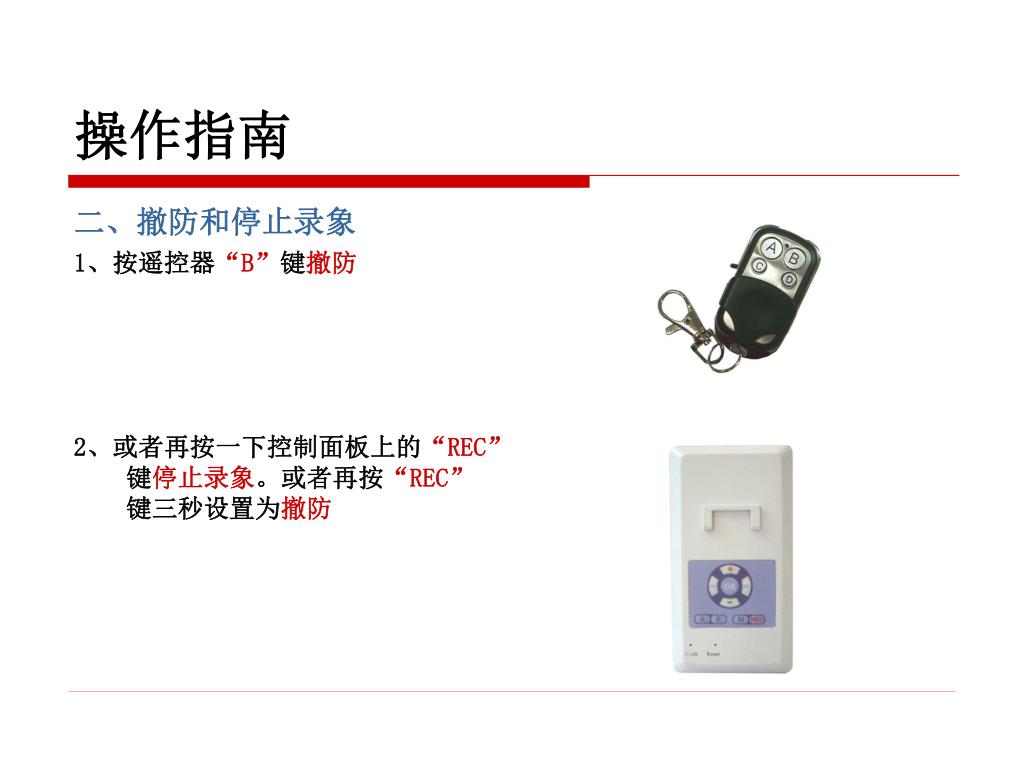

  8. 操作指南 二、撤防和停止录象 1、按遥控器“B”键撤防 2、或者再按一下控制面板上的“REC”键停止录象。或者再按“REC”键三秒设置为撤防

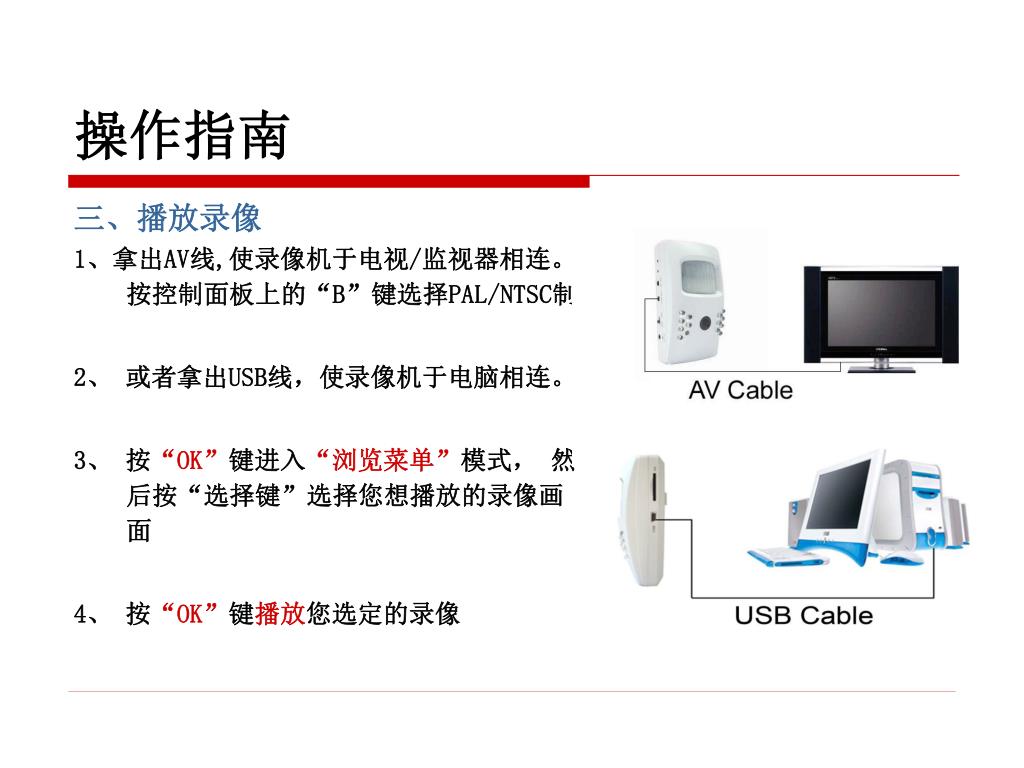

  9. 操作指南 三、播放录像 1、拿出AV线,使录像机于电视/监视器相连。 按控制面板上的“B”键选择PAL/NTSC制。 2、 或者拿出USB线，使录像机于电脑相连。 3、 按“OK”键进入“浏览菜单”模式， 然后按“选择键”选择您想播放的录像画面 4、 按“OK”键播放您选定的录像

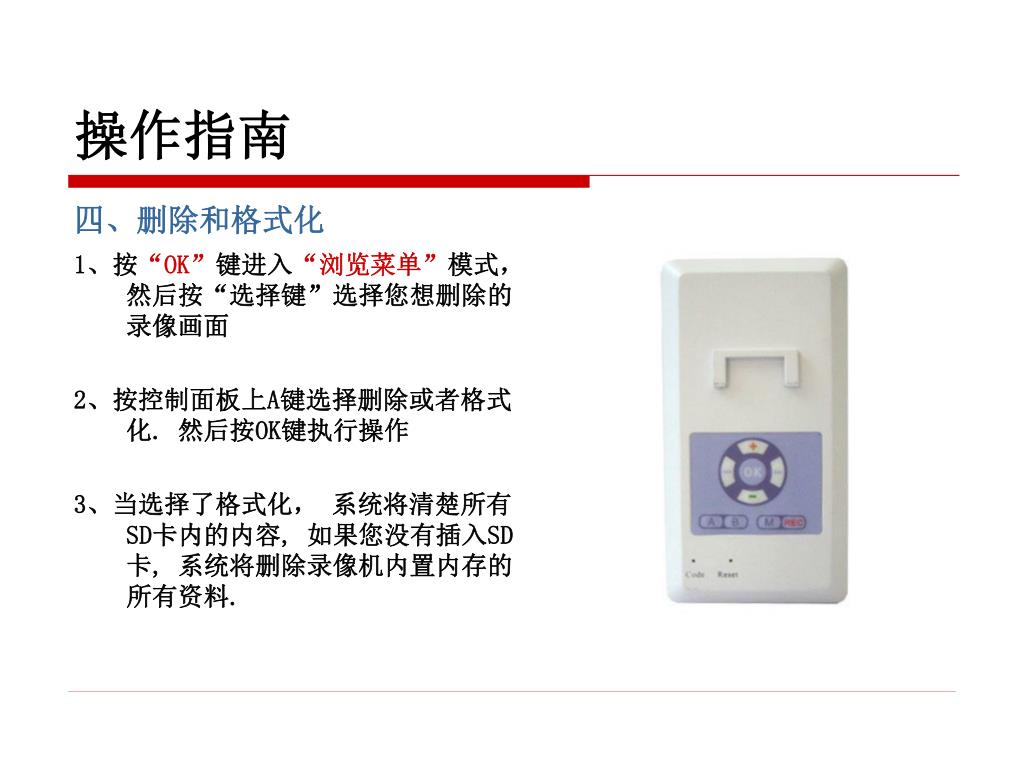

  10. 操作指南 四、删除和格式化 1、按“OK”键进入“浏览菜单”模式， 然后按“选择键”选择您想删除的录像画面 2、按控制面板上A键选择删除或者格式化. 然后按OK键执行操作 3、当选择了格式化， 系统将清楚所有SD卡内的内容, 如果您没有插入SD卡, 系统将删除录像机内置内存的所有资料.

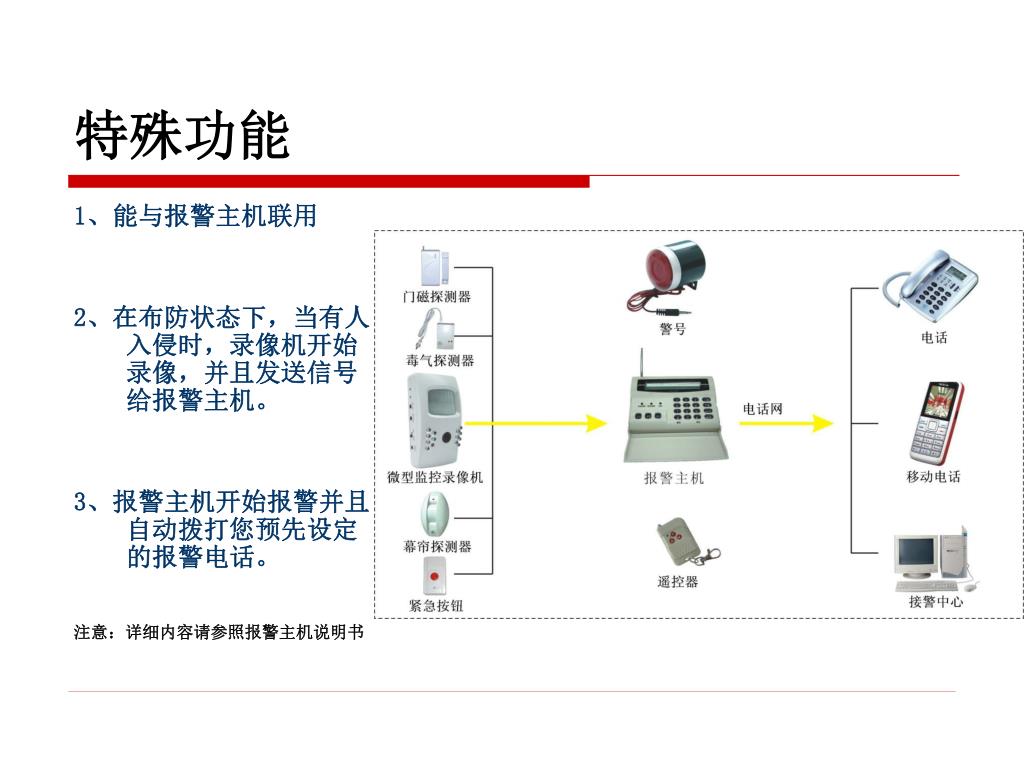

  11. 特殊功能 1、能与报警主机联用 2、在布防状态下，当有人入侵时，录像机开始录像，并且发送信号给报警主机。 3、报警主机开始报警并且自动拨打您预先设定的报警电话。 注意：详细内容请参照报警主机说明书

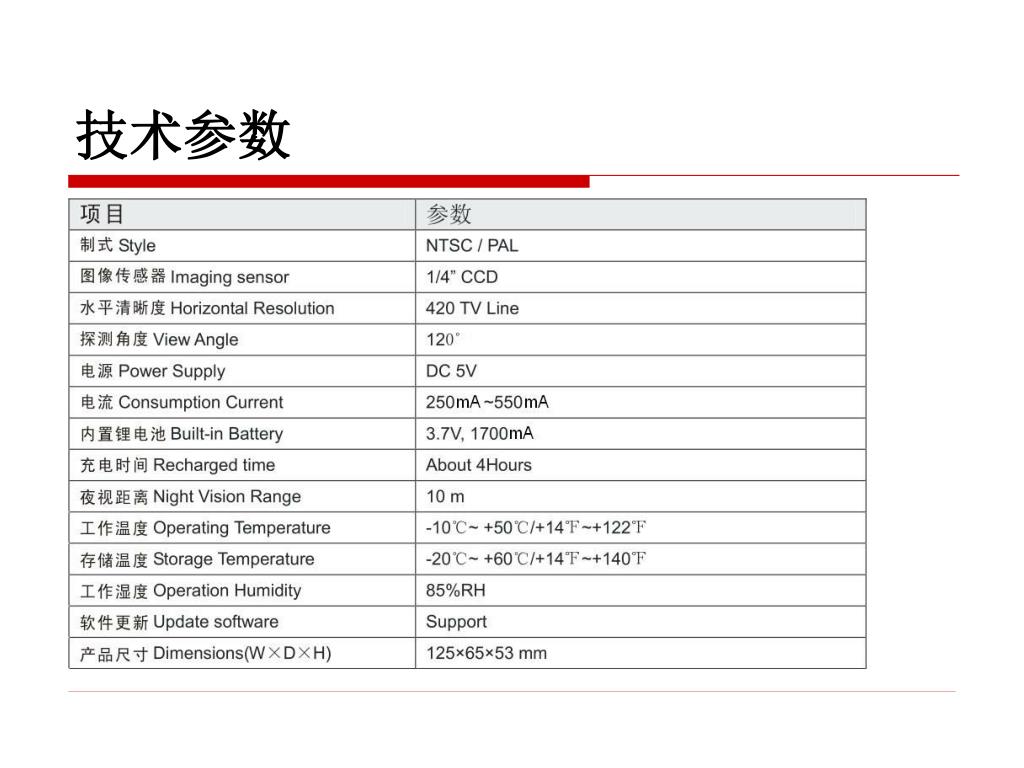

  12. 技术参数

  13. 谢谢观看
