  1. 房署深水埗西邨路房屋發展項目創意工程安全獎2013房署深水埗西邨路房屋發展項目創意工程安全獎2013 西邨路房屋發展計劃

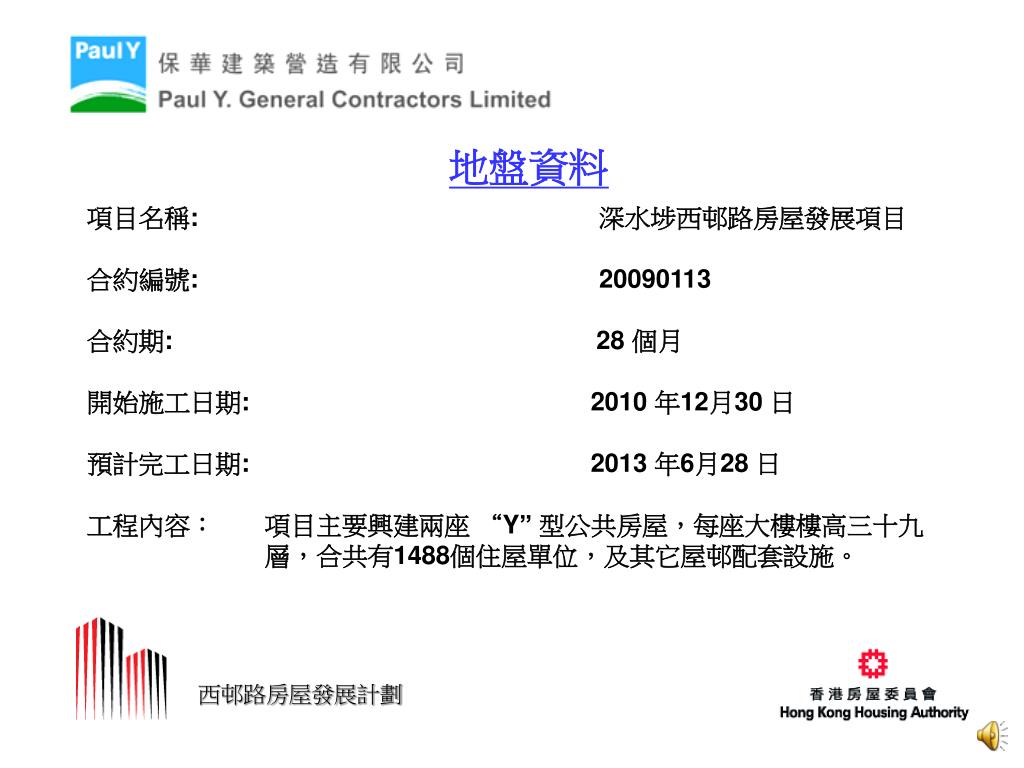

  2. 地盤資料 項目名稱: 深水埗西邨路房屋發展項目 合約編號: 20090113 合約期: 28 個月 開始施工日期: 2010 年12月30 日 預計完工日期: 2013 年6月28 日 工程內容： 項目主要興建兩座 “Y”型公共房屋，每座大樓樓高三十九 層，合共有1488個住屋單位，及其它屋邨配套設施。 西邨路房屋發展計劃

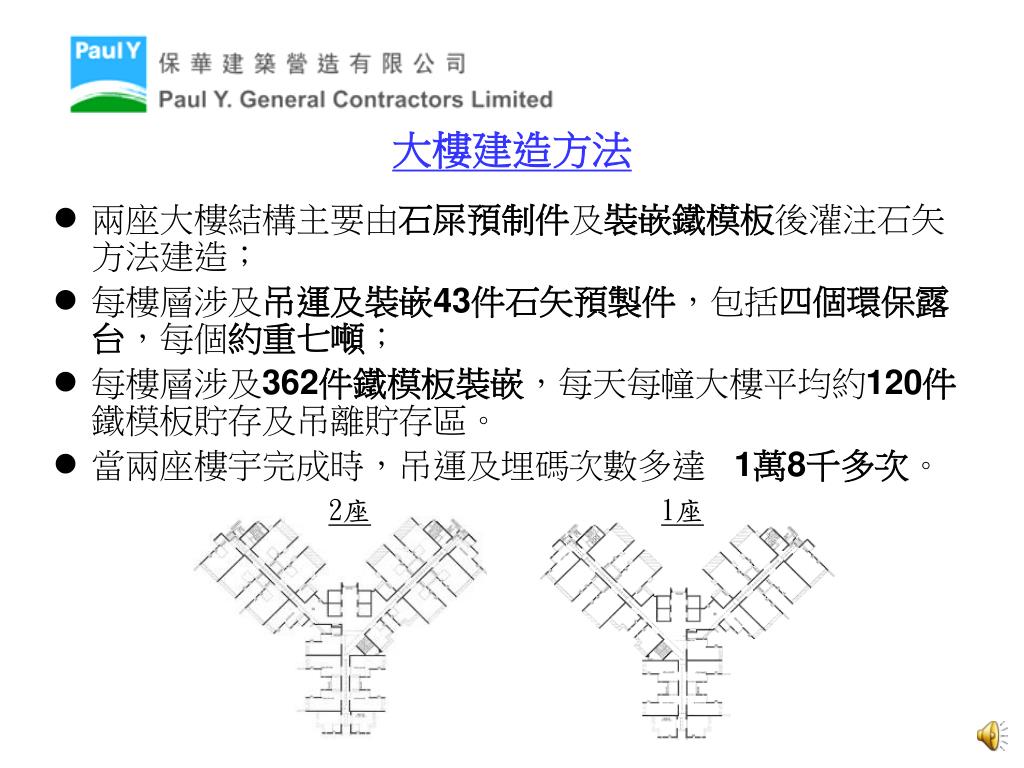

  3. 大樓建造方法 • 兩座大樓結構主要由石屎預制件及裝嵌鐵模板後灌注石矢方法建造； • 每樓層涉及吊運及裝嵌43件石矢預製件，包括四個環保露台，每個約重七噸； • 每樓層涉及362件鐵模板裝嵌，每天每幢大樓平均約120件鐵模板貯存及吊離貯存區。 • 當兩座樓宇完成時，吊運及埋碼次數多達 1萬8千多次。 2座 1座

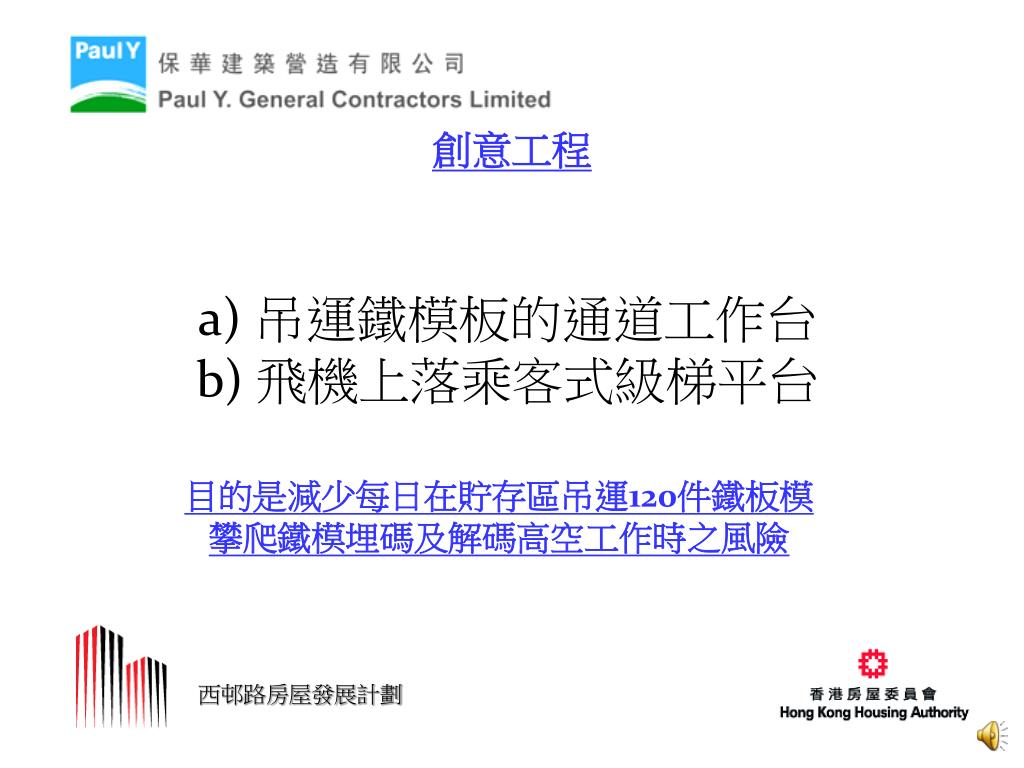

  4. 創意工程 a) 吊運鐵模板的通道工作台 b) 飛機上落乘客式級梯平台 目的是減少每日在貯存區吊運120件鐵板模 攀爬鐵模埋碼及解碼高空工作時之風險 西邨路房屋發展計劃

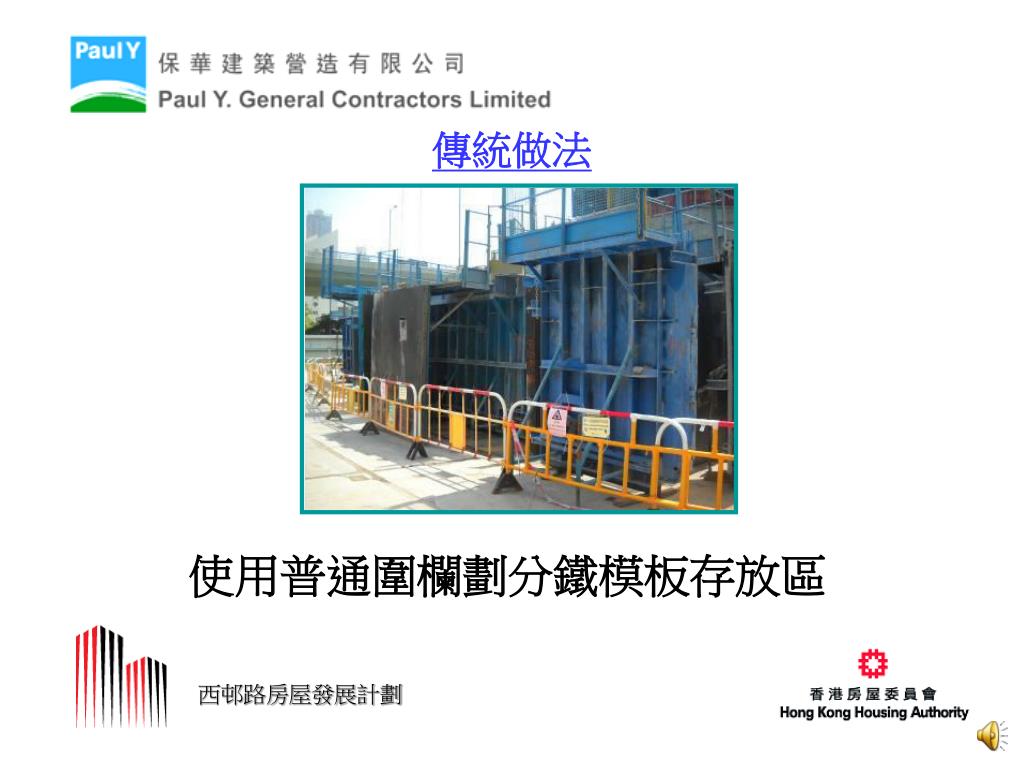

  5. 傳統做法 使用普通圍欄劃分鐵模板存放區 西邨路房屋發展計劃

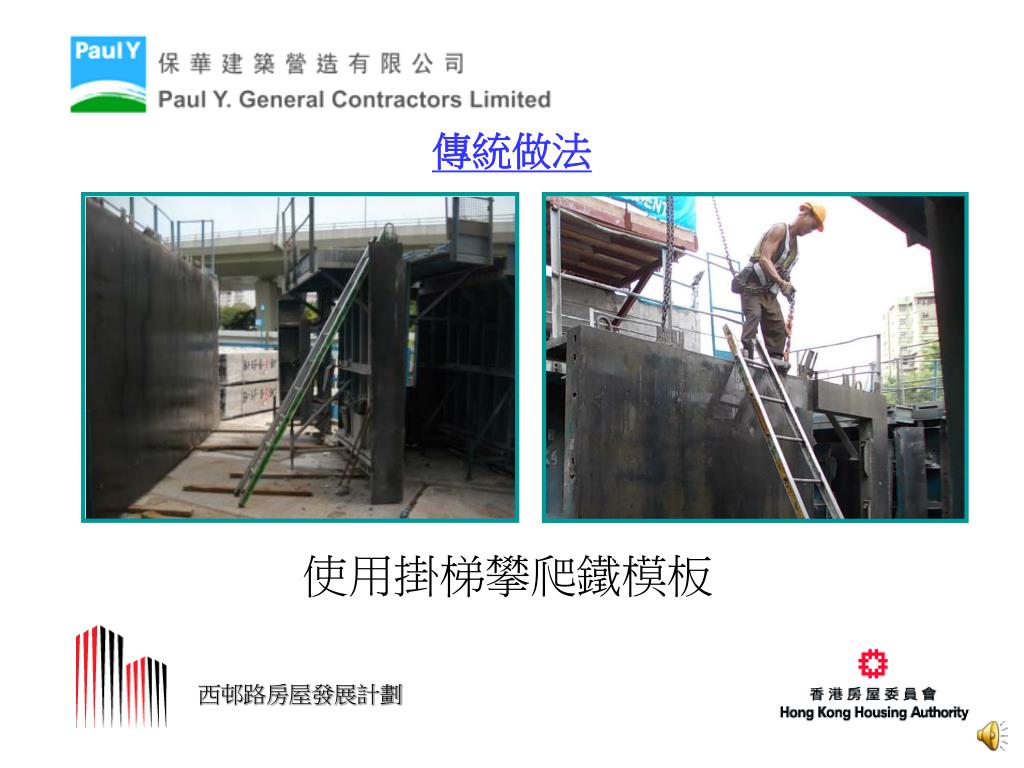

  6. 傳統做法 使用掛梯攀爬鐵模板 西邨路房屋發展計劃

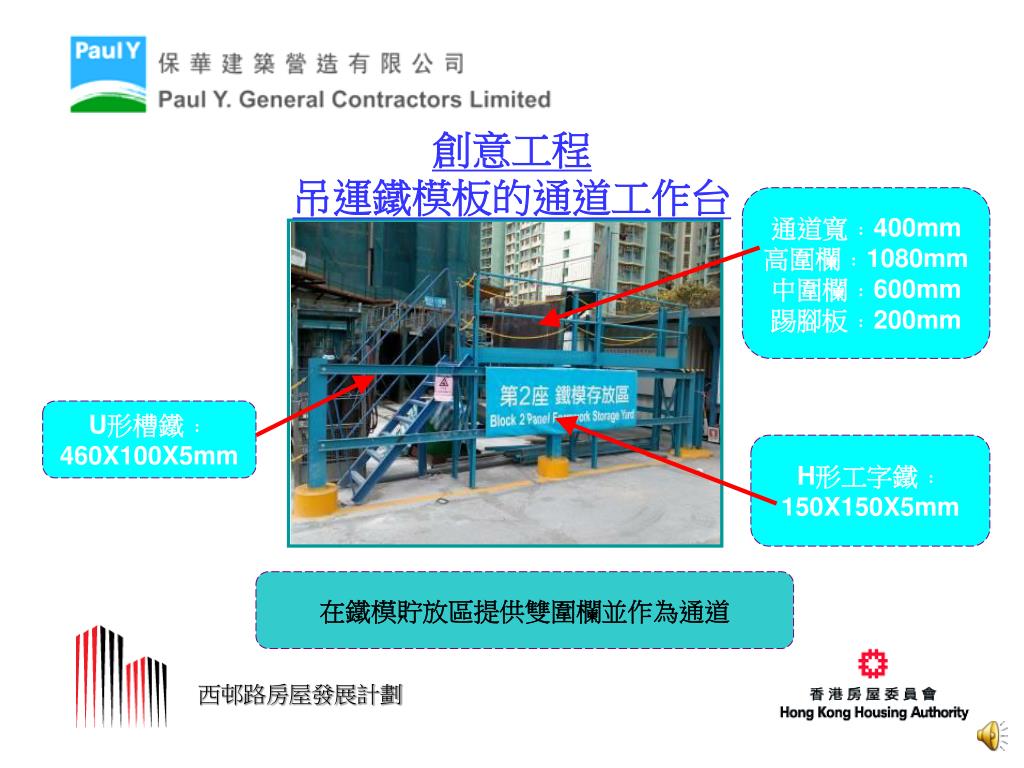

  7. 創意工程 吊運鐵模板的通道工作台 通道寬﹕400mm 高圍欄﹕1080mm 中圍欄﹕600mm 踢腳板﹕200mm U形槽鐵﹕ 460X100X5mm H形工字鐵﹕ 150X150X5mm 在鐵模貯放區提供雙圍欄並作為通道 西邨路房屋發展計劃

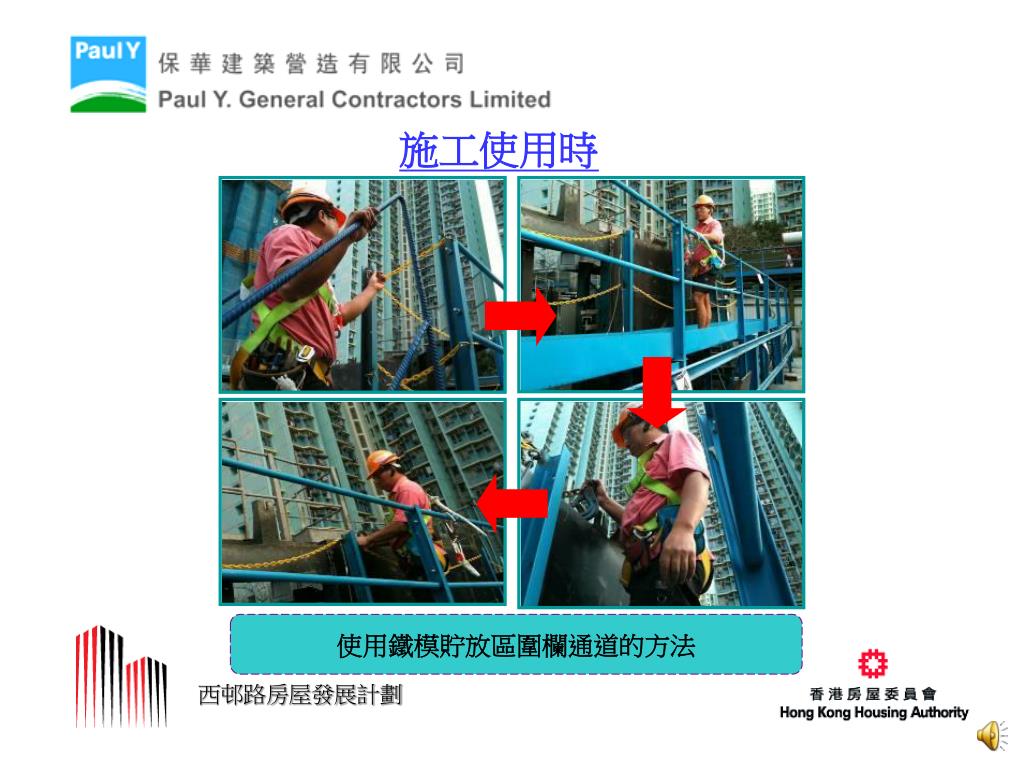

  8. 施工使用時 使用鐵模貯放區圍欄通道的方法 西邨路房屋發展計劃

  9. 創意工程 飛機上落乘客式級梯工作台 以A字形設計 西邨路房屋發展計劃

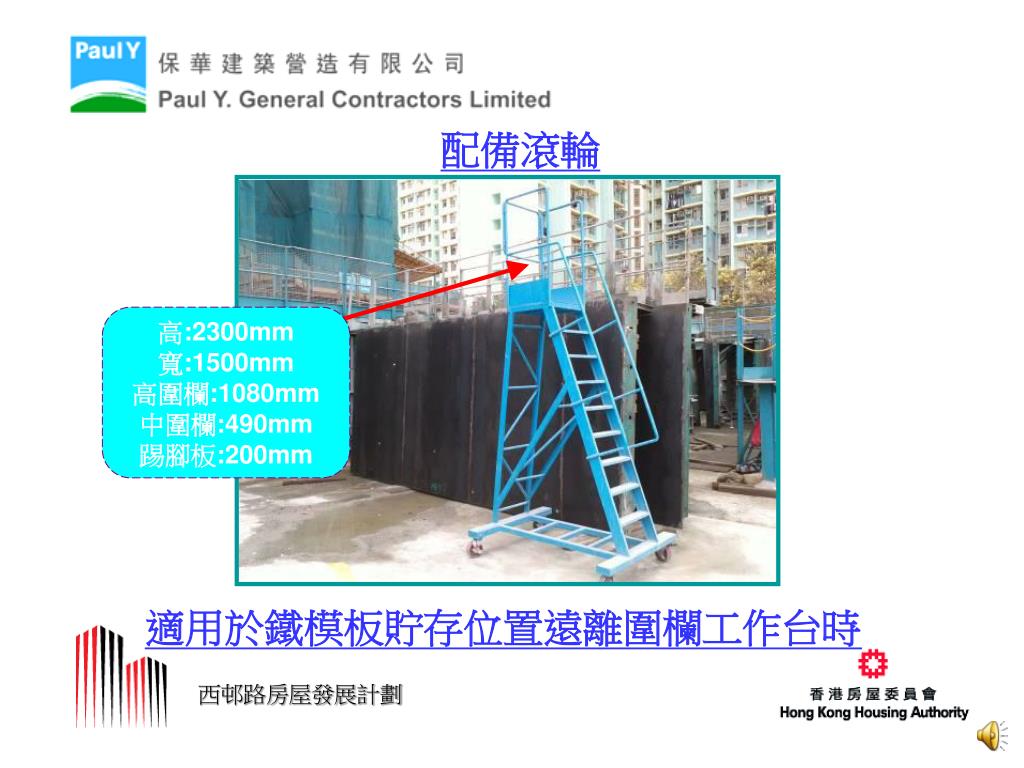

  10. 配備滾輪 高:2300mm 寬:1500mm 高圍欄:1080mm 中圍欄:490mm 踢腳板:200mm 適用於鐵模板貯存位置遠離圍欄工作台時 西邨路房屋發展計劃

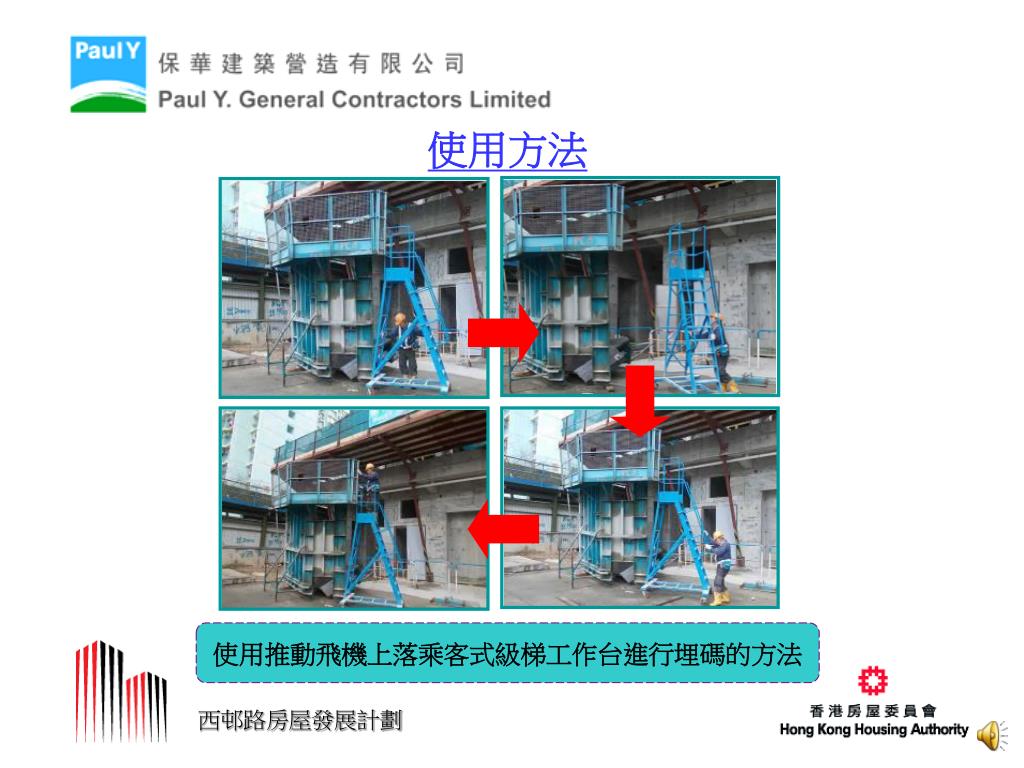

  11. 使用方法 使用推動飛機上落乘客式級梯工作台進行埋碼的方法 西邨路房屋發展計劃

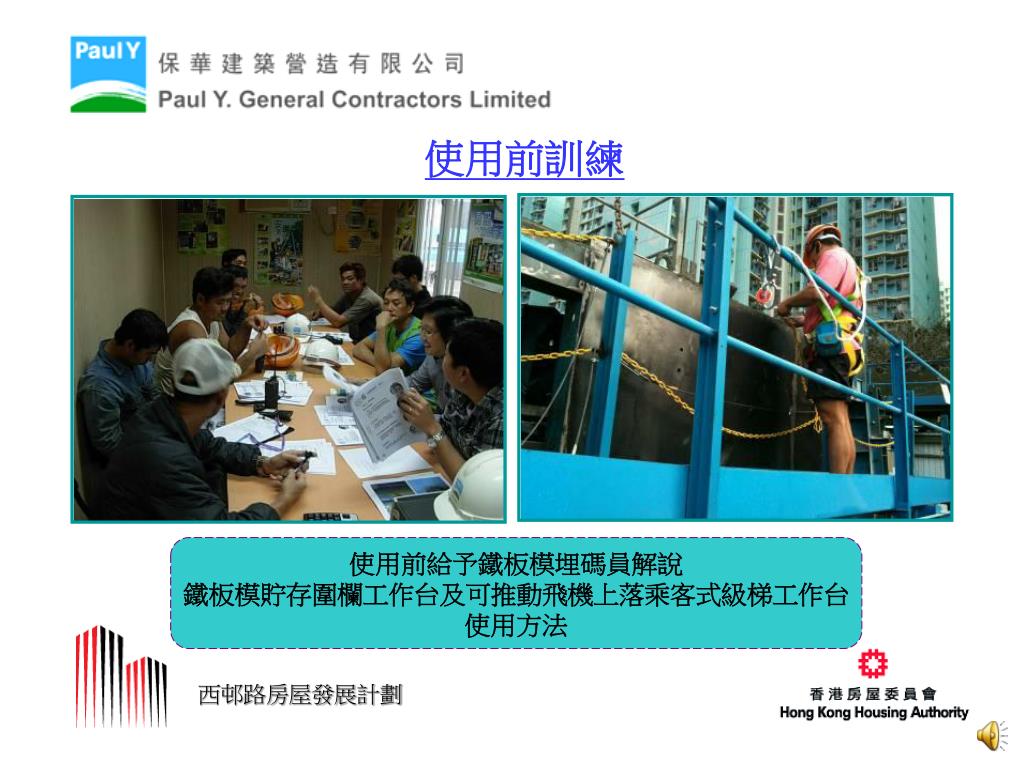

  12. 使用前訓練 使用前給予鐵板模埋碼員解說 鐵板模貯存圍欄工作台及可推動飛機上落乘客式級梯工作台 使用方法 西邨路房屋發展計劃

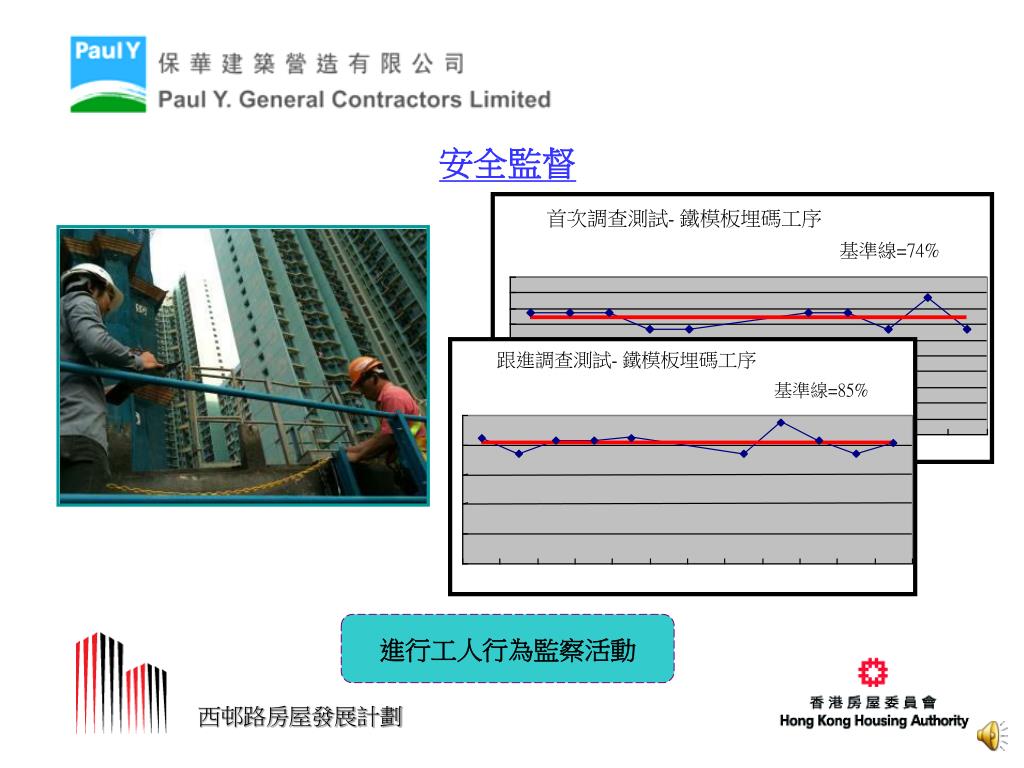

  13. 安全監督 進行工人行為監察活動 西邨路房屋發展計劃

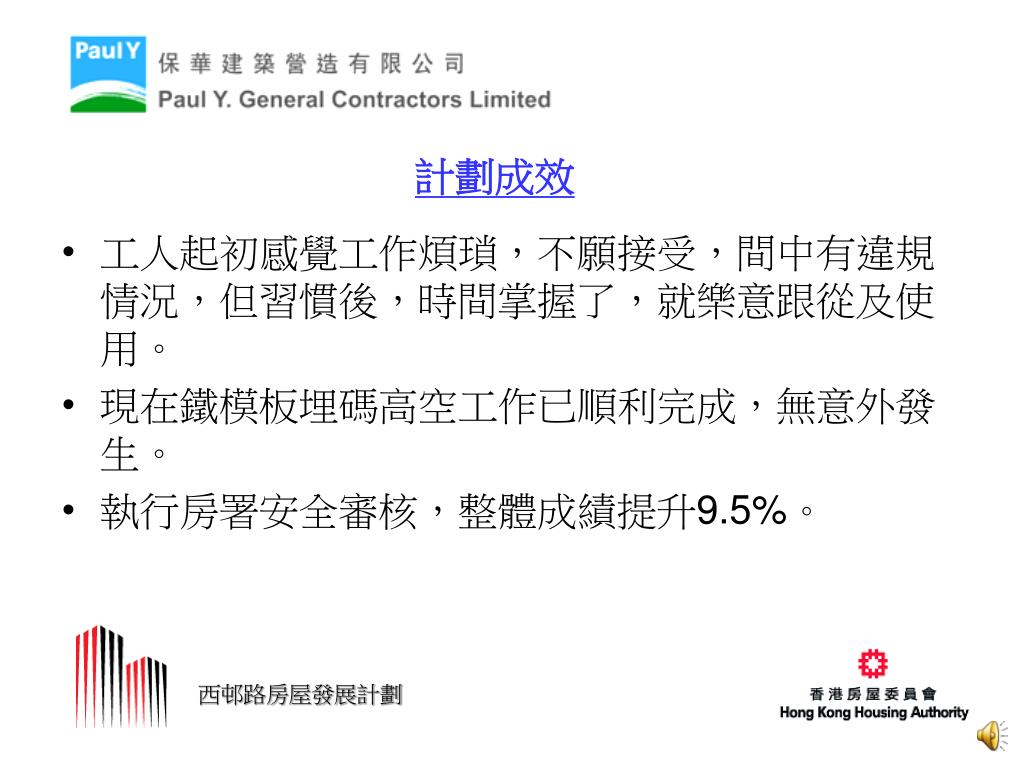

  14. 計劃成效 • 工人起初感覺工作煩瑣，不願接受，間中有違規情況，但習慣後，時間掌握了，就樂意跟從及使用。 • 現在鐵模板埋碼高空工作已順利完成，無意外發生。 • 執行房署安全審核，整體成績提升9.5%。 西邨路房屋發展計劃

  15. Thank You 西邨路房屋發展計劃
