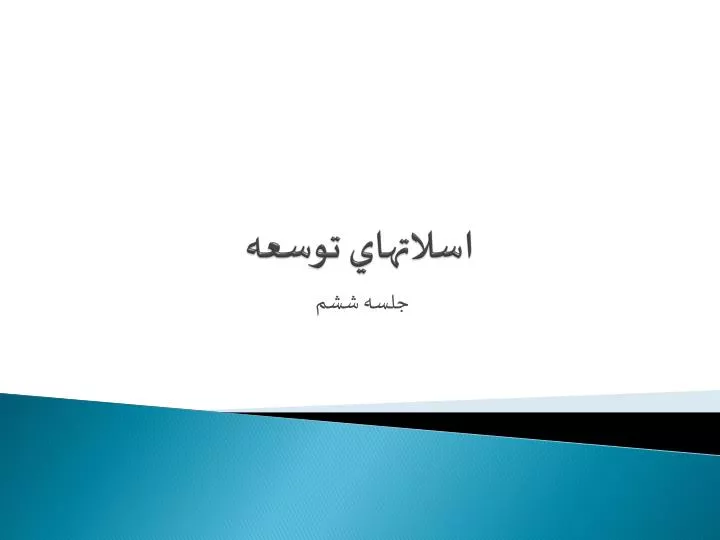

  1. اسلاتهاي توسعه جلسه ششم

  2. عناوين فصل • اسلاتهاي ISA • 8 بيتي • 16 بيتي • EISA • اسلاتهاي ماکروچانل(MCA) • اسلاتهاي محلي • باس يا اسلات PCMCIA (PC-Card) • باس يا اسلات USB • باس 1394IEEE • نگاشت I/O در مادربورد • انتخاب آدرس براي کارتها

  3. اسلاتهاي ISA • 8 بيتي • اولين و قديمي ترين اسلات که در مادربوردهاي XT استفاده مي شد. • رنگ آن معمولا سياه • داراي 62 پين در دو رديف 31 پين • پينها داراي ابعاد بزرگ مي باشد(حسن و عيب) • باس 8 بيت و آدرس 20 بيت • سيگنال حساس به لبه • حداکثر فرکانس کاري 4.77 مگا و با توجه به 8 بيت بودن 4.39 مگابايت در ثانيه • 16 بيتي • با ورود پردازنده 286 و 16 بيت بودن خط داده و 24 بيت آدرس نياز به اسلاتهايي براي بهره گيري از قابليتهاي جديد بود. • داراي 98 پين در دو رديف 36 پين(براي سازگاري با کارتهاي 8 بيت) • حداکثر فرکانس کاري 8.33 مگا و با توجه به 16بيت بودن 8.33مگابايت در ثانيه • پينها داراي ابعاد بزرگ مي باشد(حسن و عيب) • باس 16بيت و آدرس 24 بيت • سيگنال حساس به لبه • رنگ آن معمولا سياه

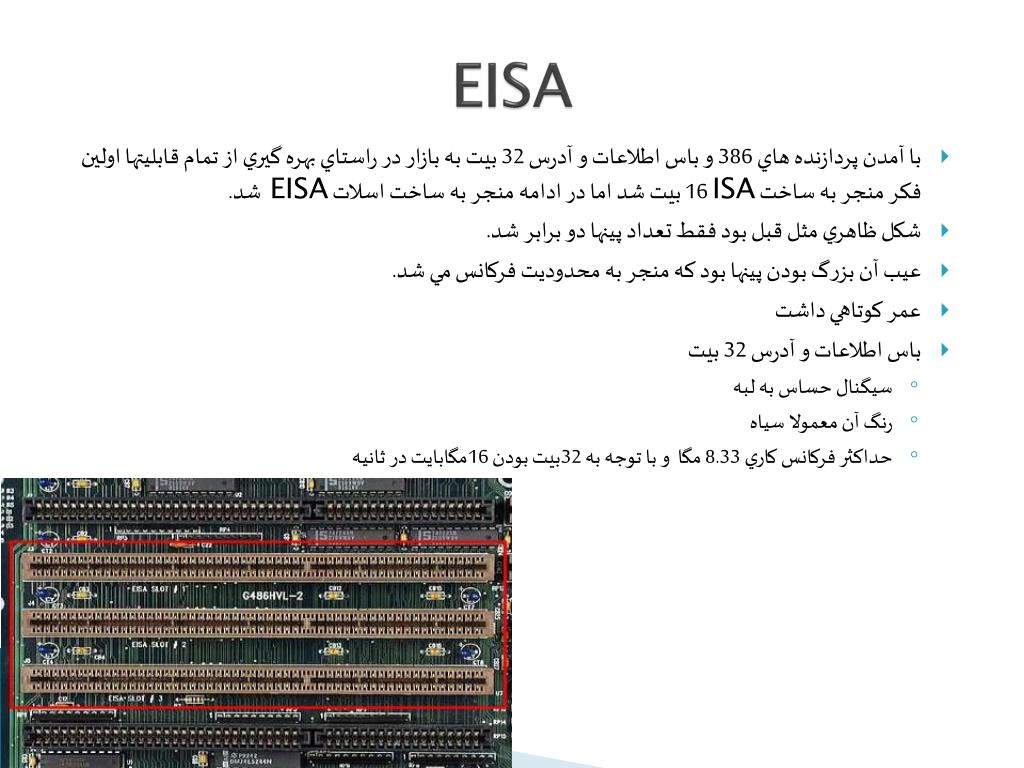

  4. EISA • با آمدن پردازنده هاي 386 و باس اطلاعات و آدرس 32 بيت به بازار در راستاي بهره گيري از تمام قابليتها اولين فکر منجر به ساخت ISA 16 بيت شد اما در ادامه منجر به ساخت اسلات EISA شد. • شكل ظاهري مثل قبل بود فقط تعداد پينها دو برابر شد. • عيب آن بزرگ بودن پينها بود که منجر به محدوديت فرکانس مي شد. • عمر کوتاهي داشت • باس اطلاعات و آدرس 32 بيت • سيگنال حساس به لبه • رنگ آن معمولا سياه • حداکثر فرکانس کاري 8.33 مگا و با توجه به 32بيت بودن 16مگابايت در ثانيه

  5. اسلاتهاي ماکروچانل(MCA) • فقط بر روي مادربوردهاي شرکت IBM مشاهده خواهيد کرد که در رقابت با EISA ساخته شد. • حداکثر فرکانس کاري 10 مگا هرتز • 16 و 32 بيتي مي باشد • هيچ سازگاري با اسلاتهاي ديگر ندارد.

  6. اسلاتهاي محلي • با آمدن پردازنده هاي 486 به بالا و نرم افزارهاي با قابليت مالتي مديا اسلاتهاي موجود جوابگو نبودند. نياز به سرعت بالاتر بود. • اسلاتهاي VESA • در سال 94 در حالت 32 بيت به بازار عرضه شد. • رنگ قهوه اي • حداکثر فرکانس کاري 33.3 مگاهرتز و با توجه به 32 بودن 133.3 مگابايت سرعت دارد • پينهاي نازک و ظريف • داراي محدوديت در تعداد اسلات بر روي مادربورد • اسلاتهاي PCI • اسلاتهاي AGP

  7. VESA

  8. اسلاتهاي محلي(ادامه) • اسلاتهاي PCI(Peripheral Component Interconnect) • اولين بار در سال 92 به بازار عرضه شد. بلافاصله اصلاح و نسخه هاي 2 و 2.1 آن بر روي مادربوردها استفاده شد. • اين اسلات يا باس يک باس ديگر را بين I/O هاي سيستم و پردازنده به نام پل (Bridge) تعريف مي کند که از طريق آن هرکارتي مي تواند به حافظه و پردازنده وصل شود و اين يعني استقلال اسلات از سخت افزار و اين مساله در VESA وجود ندارد. • در سرعتهاي 1xو 2xبه صورت 32 و 64 بيتي به بازار عرضه شده است • فرکانس پايه(1x) 33.33 مگاهرتز است و سرعت انتقال 133.33 مگابايت بر ثانيه • اسلاتهاي AGP(Accelerated Graphics Port) • اولين بار در سال 96 به بازار عرضه شد. اگرچه بر اساس PCI طراحي شد اما تفاوت زيادي با آن دارد. و فرکانس پايه آن 66 مگا هرتز است. • در سرعتهاي 1x، 2x، 4xو 8xبه صورت 32بيتي به بازار عرضه شده است(AGP Pro) • از PII به بعد در همه مادربورده با رنگ متفاوت با ديگر اسلاتها وجود دارد. • فرکانس پايه(1x) 33.33 مگاهرتز است و سرعت انتقال 133.33 مگابايت بر ثانيه

  9. AGP • AGP (1x): 66MHz clock, 8 bytes/clock, Bandwidth: 266MB/s • AGP 2x: 133MHz clock, 8 bytes/clock, Bandwidth: 533MB/s. • AGP 4x: 266MHz clock, 16 bytes/clock, Bandwidth: 1066MB/s • AGP 8x: 533MHz clock, 32 bytes/clock, Bandwidth: 2.1GB/s

  10. PCI Express

  11. باس يا اسلات PCMCIA (PC-Card) • باس يا اسلات Personal Computer Memory Card International Association) مخصوص لپ تاپهاست و جهت اتصال کارتهاي جانبي (مودم، کارت شبکه و ..) به آن استفاده مي شود. • مهمترين ويژگي هاي آنها: • پشتيباني از DMA در انتقال اطلاعات • ولتاژ کاري 3.3 • پشتيباني از تکنولوژي (مديريت پيشرفته توان) APM، ATAو PnP بودن • پهناي باند 32 بيت با سرعت33 مگاهرتز

  12. باس يا اسلات USB • در واقع يک باس است اگرچه به عنوان پورت شناخته مي شود. • ويژگي HotPnP • مي توان تا 127 دستگاه را از طريق هاب به يك پورت متصل كرد.(5 متر ) • داراي نسخه هاي • 1.1 • داراي سرعت 1.5 مگابايت بر ثانيه • توپولوژي ستاره • 2 (سرعت 40 برابر بيشتر) • داراي سرعت 60مگابايت بر ثانيه • توپولوژي ستاره • داراي کانکتورهاي A و B مي باشد که B براي وسيله خارجي و A در پورت مادربورد استفاده مي شود.

  13. باس 1394IEEE يا Firewire • براي انتقال صوت و تصوير استفاده مي شود. • سرعت حداقل 400 مگابيت بر ثانيه را دارد. • 4 رشته سيم براي انتقال و 2 رشته براي تغذيه • حداکثر طول کابل 4.5 متر • جديدا سرعت ا گيگا بيت را ساپورت مي کنند

  14. نگاشت I/O در مادربورد • هر ابزاري با يک آدرس شناسايي مي شود و قابل دسترس هستند که به آن آدرس پورت دسترسي آن ابزار يا تراشه گفته مي شود. • به کمک اين آدرس مي توان چيزي براي آن ارسال يا از آن دريافت کرد.

  15. انتخاب آدرس براي کارتها • کارت از نوع PnP باشد. • کارت از نوع غير PnP باشد و جامپري باشد.
