영상 분석 / 측정 소프트웨어 Leopard 2009. 주토스㈜. Leopard 2009. 카메라를 사용하는 모든 검사 장비와 연동하여 실시간으로 이미지를 분석 / 측정 할 수 있는 소프트웨어입니다 . 실시간으로 고해상도 이미지를 분석하기 위한 다양하고 빠른 기능들 지원합니다 . 또한 쉬운 사용자 인터페이스를 갖추고 있어 업무를 쉽고 빠르게 수행 할 수 있습니다 . 다양한 카메라를 지원하며 생물 / 금속 현미경 , 공구 현미경 , 비디오 현미경 및 엑스레이 장비와 같은 광학 검사 장비들을 지원합니다.
E N D
영상 분석/측정 소프트웨어 Leopard 2009 주토스㈜
Leopard 2009 • 카메라를 사용하는 모든 검사 장비와 연동하여 실시간으로 이미지를 분석/측정 할 수 있는 소프트웨어입니다. • 실시간으로 고해상도 이미지를 분석하기 위한 다양하고 빠른 기능들 지원합니다. 또한 쉬운 사용자 인터페이스를 갖추고 있어 업무를 쉽고 빠르게 수행 할 수 있습니다. 다양한 카메라를 지원하며 생물/금속 현미경,공구 현미경,비디오 현미경및 엑스레이 장비와 같은 광학 검사 장비들을 지원합니다.

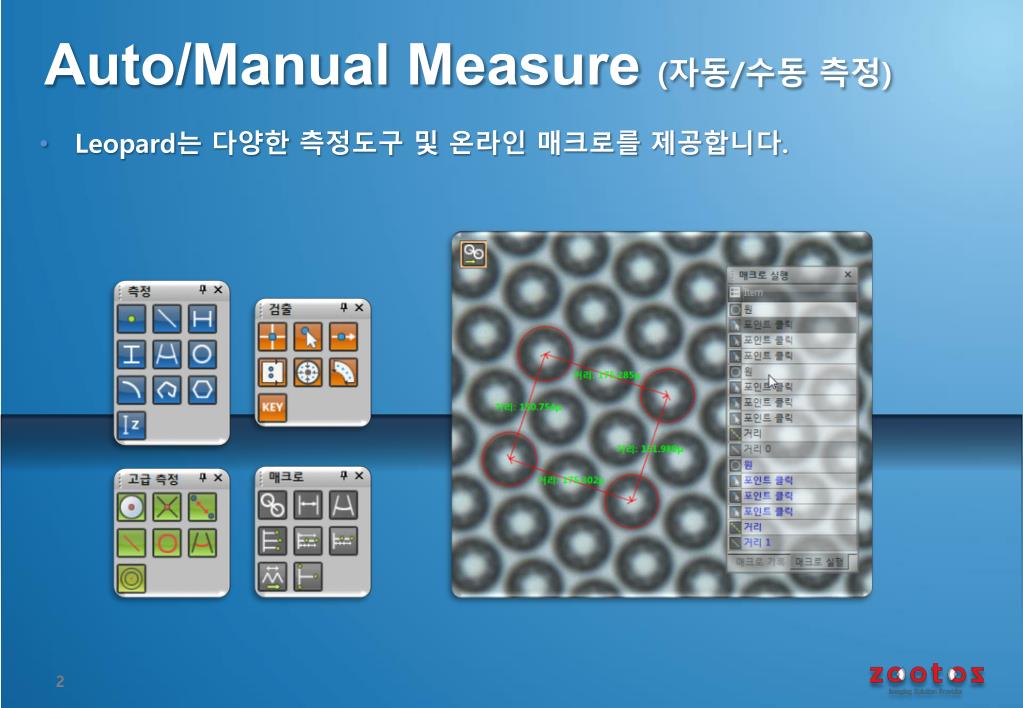

Auto/Manual Measure (자동/수동 측정) • Leopard는 다양한 측정도구 및 온라인 매크로를 제공합니다.
Auto/Manual Measure (자동/수동 측정) • 기본 측정 도구와 확장(조합) 측정 도구를 지원합니다. • 기본 측정 도구와 확장(조합) 측정 도구를 조합해서 새로운 측정 도구를 생성할 수 있는 매크로를 지원합니다. • 매크로를 사용하여 복잡한 측정 과정을 거치지 않고 빠른 검사를 수행 할 수 있습니다. 또한 실무에서 필요한 다양한 매크로를 홈페이지를 통해 제공하고 있습니다. 3
Particle Analysis (셀 분석) • Leopard는 이미지 내에 특정 개체들을 자동으로 검출 하고 분석할 수 있는 셀 분석 도구를 지원합니다.
Particle Analysis (셀 분석) • 검출된 개체들의 개수, 면적 및둘레 등과 같은 여러 가지 측정 데이터를 수집할 수 있습니다. • RGB, CMYK, HSI, HSV, HLS, YUV, YIQ, YCbCr, LUV, Lab등과 같은 다양한 컬러 공간에서 개체 검출이 가능합니다. 다양한 AOI툴을 지원하며, 분석과 측정 데이터의 상한,하한 값을 지정하여 자동으로 제거할 수있습니다. • 개체 분리 및 합성을 자유롭게 수행 할 수 있습니다. 자동/수동 클래스 분리 기능을 이용해 클래스간 분석이 가능합니다. 5
Particle Analysis (셀 분석) • 여러 장의 측정결과를 수집하기 위해 데이터 수집기(Data Collector) 기능을 제공합니다. • 사용자 정의 보고서(Report Manager)를 사용하면 업체별 다양한 성적서를 등록하여 업체에 맞는 성적서를 생성할 수 있습니다. 6
Grain Analysis (입도분석) • Leopard는 금속 조직을 규격 하에서 분석할 수 있는 도구를 제공합니다. Planimetric Method Intercept Method
Grain Analysis (입도분석) • ASTM E112, E930, E1181, E1382 규격을 지원합니다. 면적 개수(Planimetric Count)와 다양한 교차선(Intercept Line) 방법을 제공합니다. • 경계 영역을 자동으로 정확히 검출해주며 또한 편집 도구를 이용해 자유롭게 추가 및 삭제를 할 수 있습니다. 8

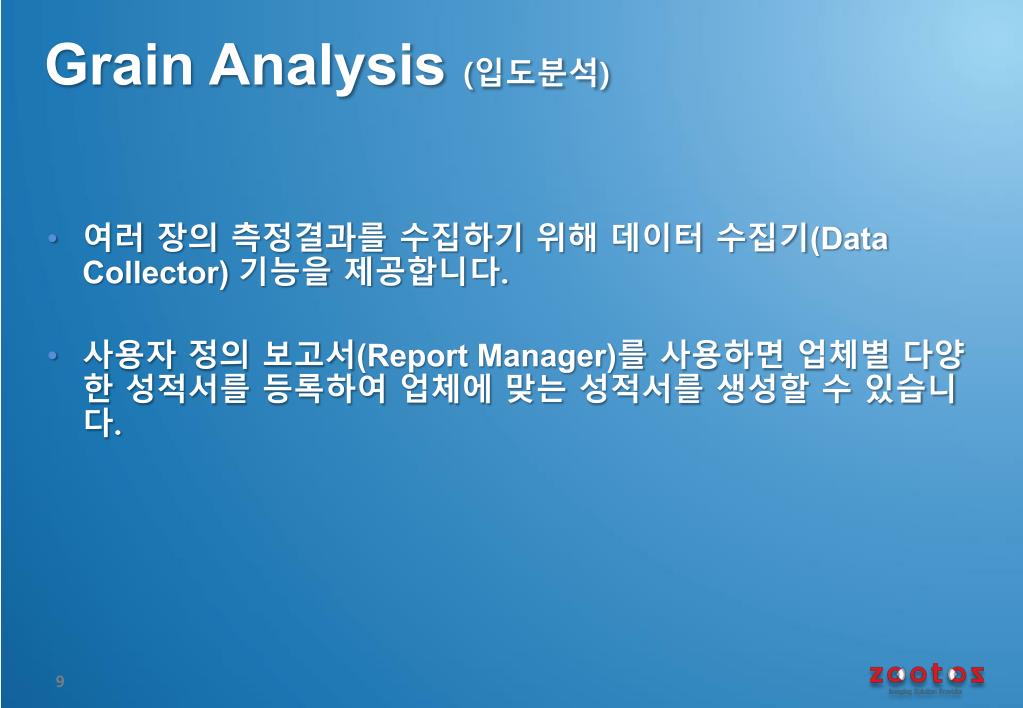

Grain Analysis (입도분석) • 여러 장의 측정결과를 수집하기 위해 데이터 수집기(Data Collector) 기능을 제공합니다. • 사용자 정의 보고서(Report Manager)를 사용하면 업체별 다양한 성적서를 등록하여 업체에 맞는 성적서를 생성할 수 있습니다. 9
Grain Analysis (입도분석) 입도 분석 10
CastIron Analysis (주철분석) • Leopard는 주철 조직을 규격 하에서 분석할 수 있는 도구를 제공합니다.
CastIron Analysis (주철분석) • ASTM A 247-06, ISO 945-1:2008, JIS G 5502-2001, KS D 4302:2006 규격을 지원합니다. • 형태, 크기, 구상화율, 폼 타입, 분포 등을 측정 할 수 있습니다. • 개체를 자동으로 정확히 검출해주며 또한 편집 도구를 이용해 자유롭게 추가 및 삭제, 분리를 할 수 있습니다. 12
CastIron Analysis (주철분석) • 여러 장의 측정결과를 수집하기 위해 데이터 수집기(Data Collector) 기능을 제공합니다. • 사용자 정의 보고서(Report Manager)를 사용하면 업체별 다양한 성적서를 등록하여 업체에 맞는 성적서를 생성할 수 있습니다. 13
CastIron Analysis (주철분석) 주철 분석 14
Nonmetallic Inclusions (비금속 개재물 분석) • Leopard는 비금속 개재물을 규격 하에서 분석할 수 있는 도구를 제공합니다.
Nonmetallic Inclusions (비금속 개재물 분석) • 지원 규격 • ASTM E 45:2002 • ISO 4967:1998 • JIS G 0555:2003 • KS D 0204:2002 • DIN 50602:1985 • 단일 이미지 분석은 물론 자동 스테이지를 이용 다중 필드 분석을 할 수 있습니다. • 개체를 자동으로 정확히 검출해주며 또한 편집 도구를 이용해 자유롭게 추가 및 삭제, 분리를 할 수 있습니다. 16
Nonmetallic Inclusions (비금속 개재물 분석) • 여러 장의 측정결과를 수집하기 위해 데이터 수집기(Data Collector) 기능을 제공합니다. • 사용자 정의 보고서(Report Manager)를 사용하면 업체별 다양한 성적서를 등록하여 업체에 맞는 성적서를 생성할 수 있습니다. 17
Nonmetallic Inclusions (비금속 개재물 분석) 비금속 개재물분석 18
Auto Merging System (자동 영상합성 시스템) • Leopard는 자동 스테이지를 이용하여 XYZ의 영상을 자동으로 합성할 수 있는 도구를 제공합니다.
Hard Phase Distribution • MAN 규격에서 제시하는 Hard Phase Distribution 분석을 지원 • 그라파이트 분석결과를 그라파이트의 크기에 따른 Classification 및 누적 면적에 따른 차트 및 보고서 생성 • 그라파이트 누적 면적 50%레벨에서의 크기 값 산정 17
Auto Merging System (자동 영상합성 시스템) • 합성하고자 하는 영역의 범위를 지정하고 한번의 수행으로 넓은 영역의 영상을 손쉽게 얻을 수 있습니다. • 시료의 높이 단차 및 스테이지가 기울어져 생긴 Z축의 단차를 멀티 포커스 및 오토 포커스를 수행하여 선명한 영상을 얻을 수 있습니다. • 64비트 OS를 지원하여 빠른 처리 속도와 50,000(H) x 50,000(V) (약 10GB)이상의 고해상도 영상을 얻을 수 있습니다. • 다양한 스테이지를 지원합니다. 20
Auto Merging System (자동 영상합성 시스템) • 자동 영상합성 시스템 21
