Chimie générale

1. Chimie générale Éditions études vivantes

2. Les configurations moléculaires diaporama réalisé par Christian Louis Ph.D.

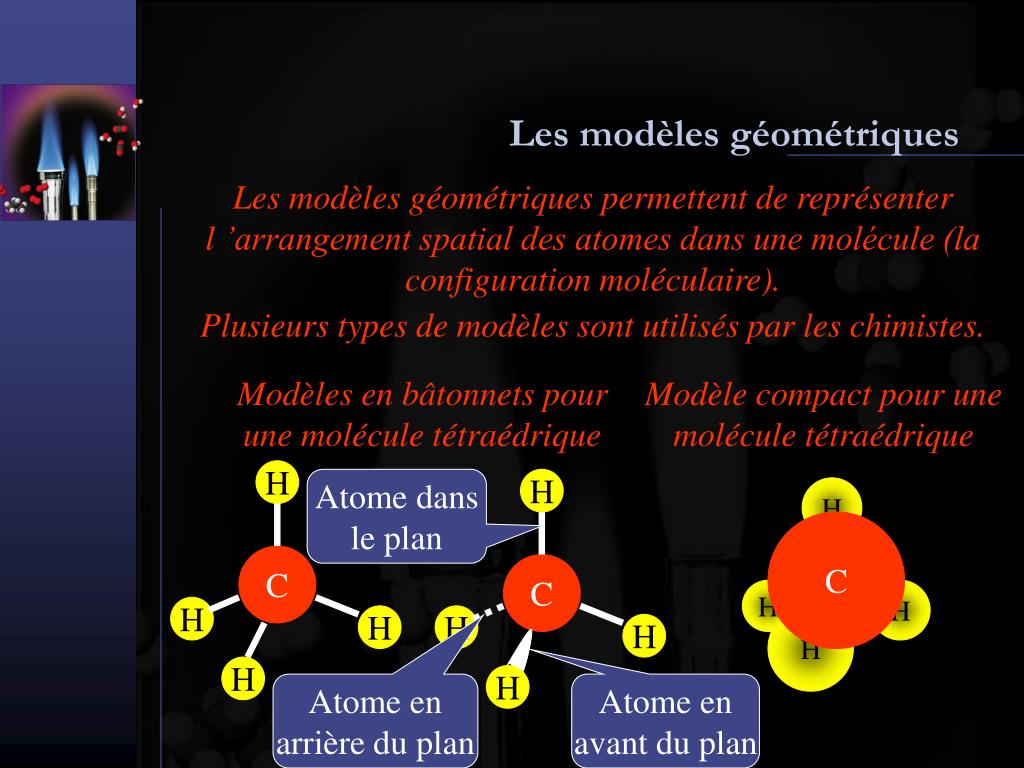

3. H H C C H H H C H H H H H H H Les modèles géométriques Les modèles géométriques permettent de représenter l ’arrangement spatial des atomes dans une molécule (la configuration moléculaire). Plusieurs types de modèles sont utilisés par les chimistes. Modèles en bâtonnets pour une molécule tétraédrique Modèle compact pour une molécule tétraédrique Atome dans le plan Atome en arrière du plan Atome en avant du plan

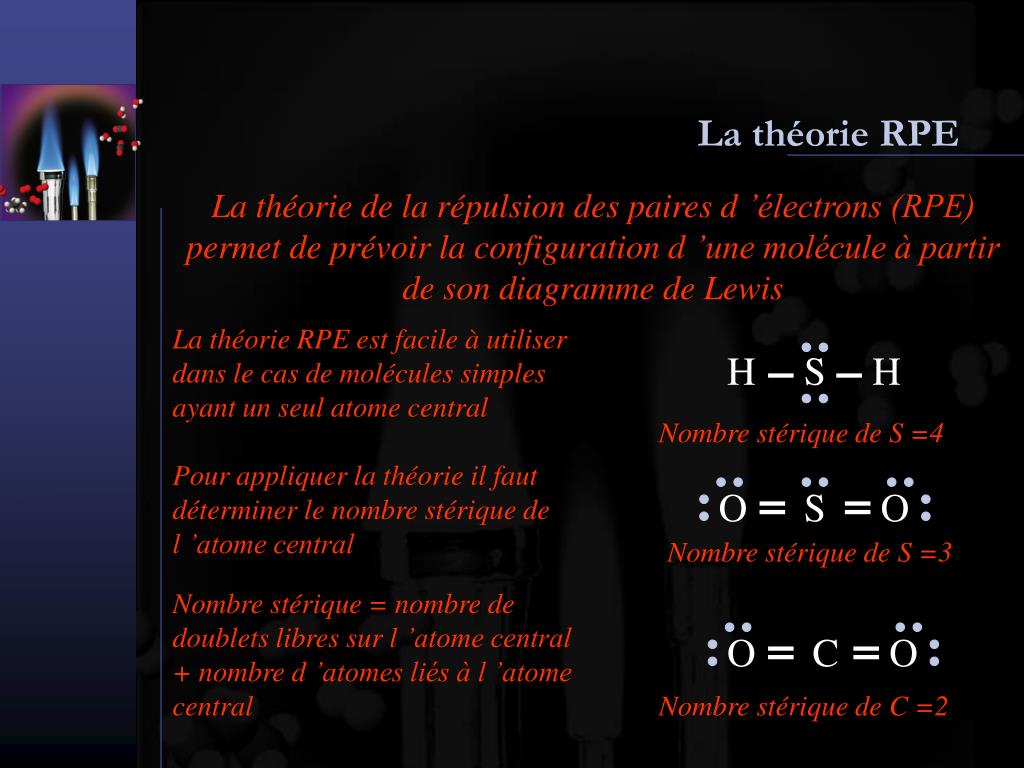

4. O S O O C O H S H La théorie RPE La théorie de la répulsion des paires d ’électrons (RPE) permet de prévoir la configuration d ’une molécule à partir de son diagramme de Lewis La théorie RPE est facile à utiliser dans le cas de molécules simples ayant un seul atome central Nombre stérique de S =4 Pour appliquer la théorie il faut déterminer le nombre stérique de l ’atome central Nombre stérique de S =3 Nombre stérique = nombre de doublets libres sur l ’atome central + nombre d ’atomes liés à l ’atome central Nombre stérique de C =2

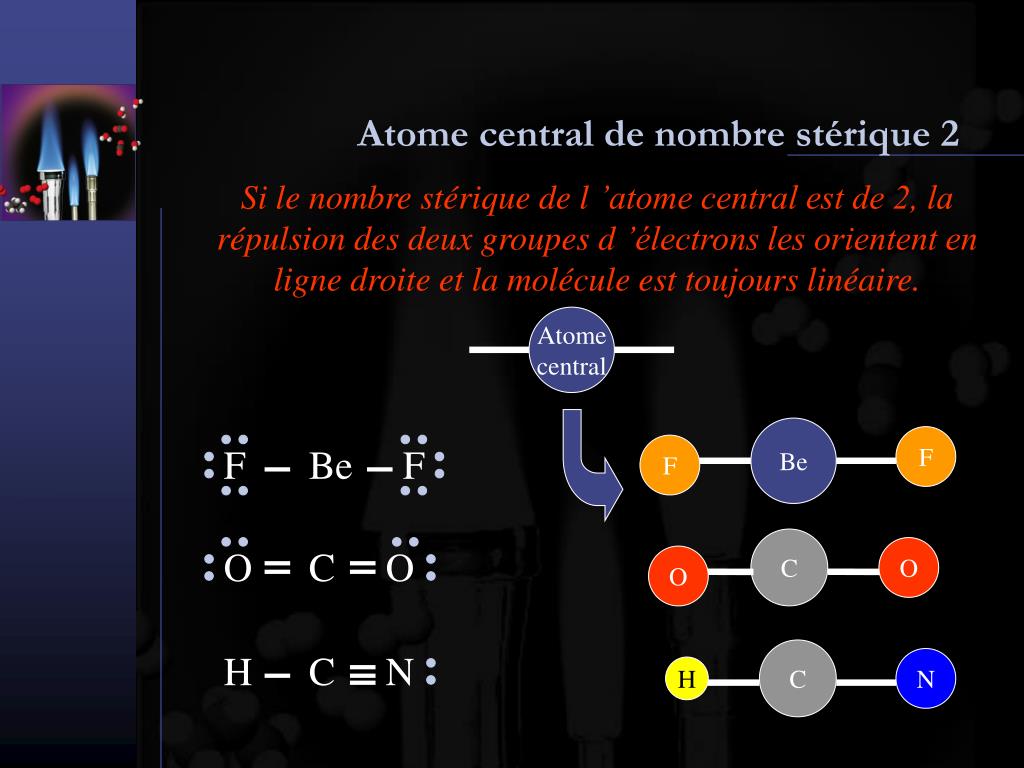

5. Atome central Be F F Be F F O C O C O O C H C N N H Atome central de nombre stérique 2 Si le nombre stérique de l ’atome central est de 2, la répulsion des deux groupes d ’électrons les orientent en ligne droite et la molécule est toujours linéaire.

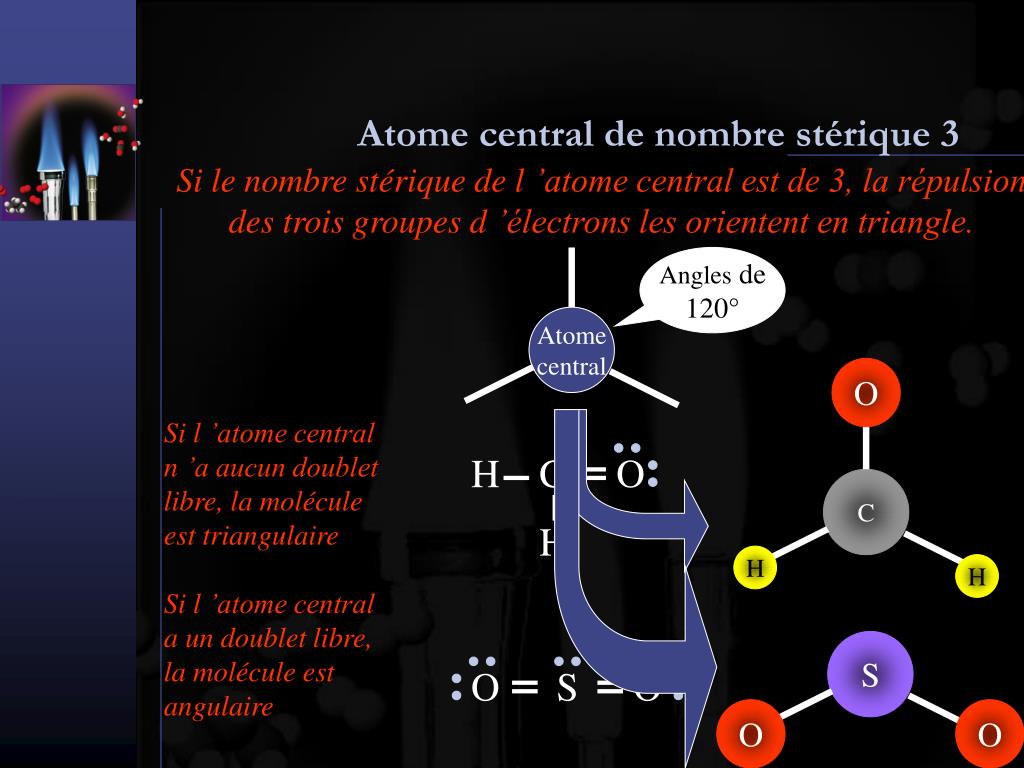

6. Atome central O S O O H C O C H H H S O O Atome central de nombre stérique 3 Si le nombre stérique de l ’atome central est de 3, la répulsion des trois groupes d ’électrons les orientent en triangle. Angles de 120° Si l ’atome central n ’a aucun doublet libre, la molécule est triangulaire Si l ’atome central a un doublet libre, la molécule est angulaire

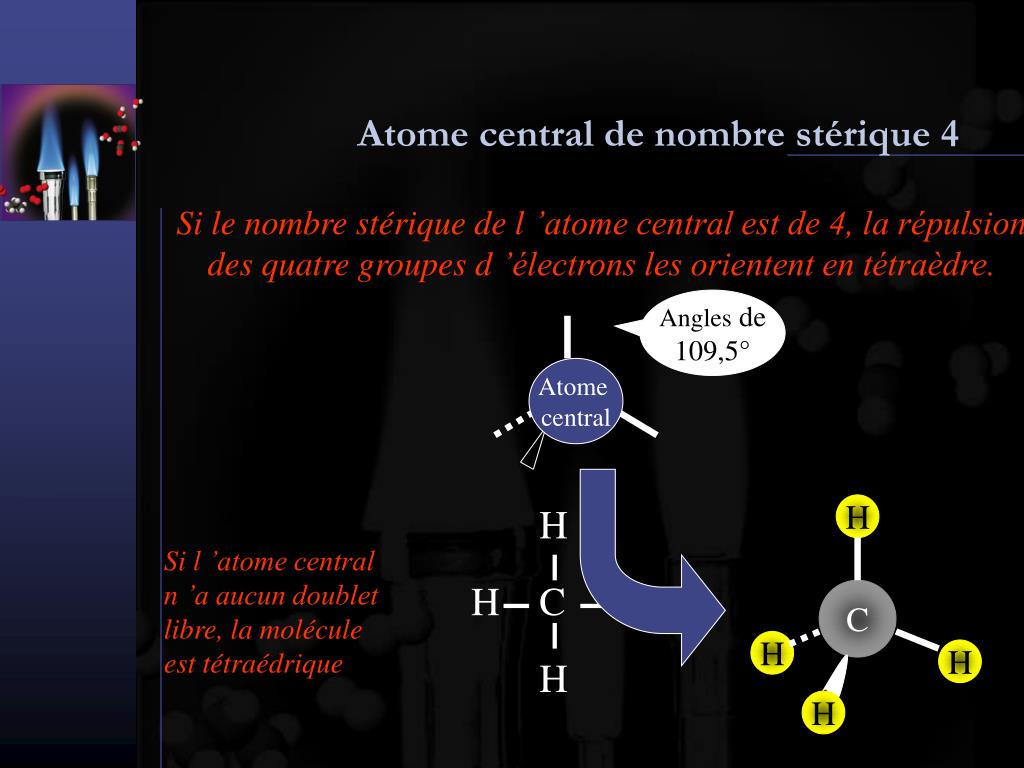

7. Atome central H H H C H C H H H H Atome central de nombre stérique 4 Si le nombre stérique de l ’atome central est de 4, la répulsion des quatre groupes d ’électrons les orientent en tétraèdre. Angles de 109,5° Si l ’atome central n ’a aucun doublet libre, la molécule est tétraédrique

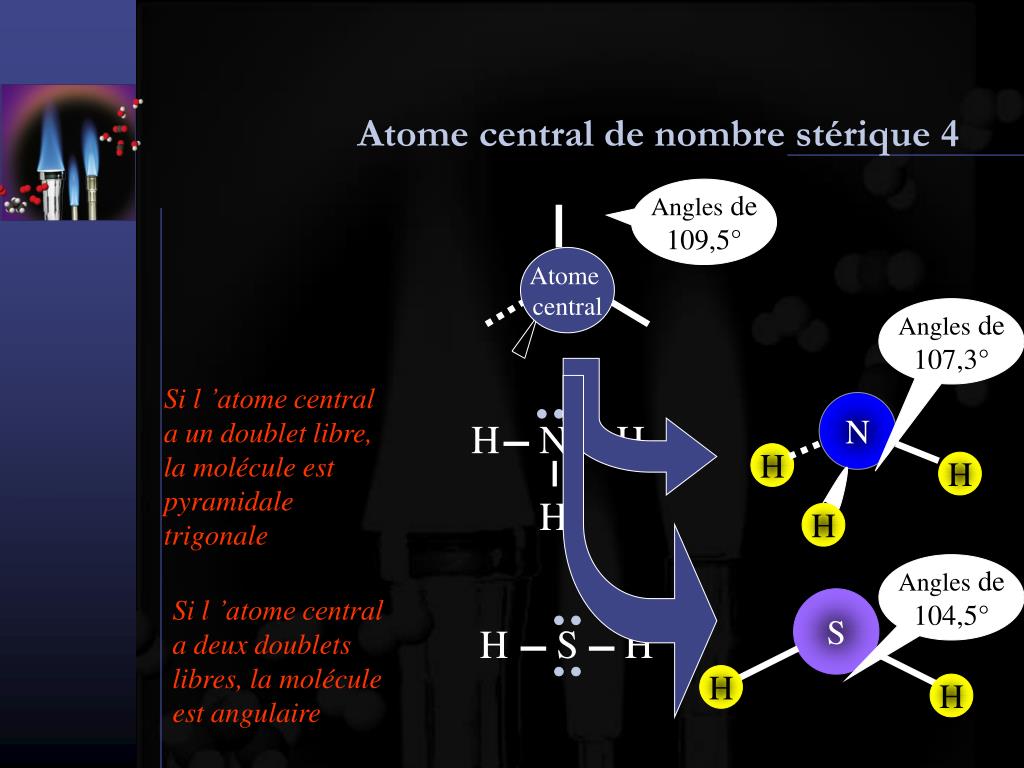

8. Angles de 109,5° Atome central H N H N H H H H S H S H H H Atome central de nombre stérique 4 Angles de 107,3° Si l ’atome central a un doublet libre, la molécule est pyramidale trigonale Angles de 104,5° Si l ’atome central a deux doublets libres, la molécule est angulaire

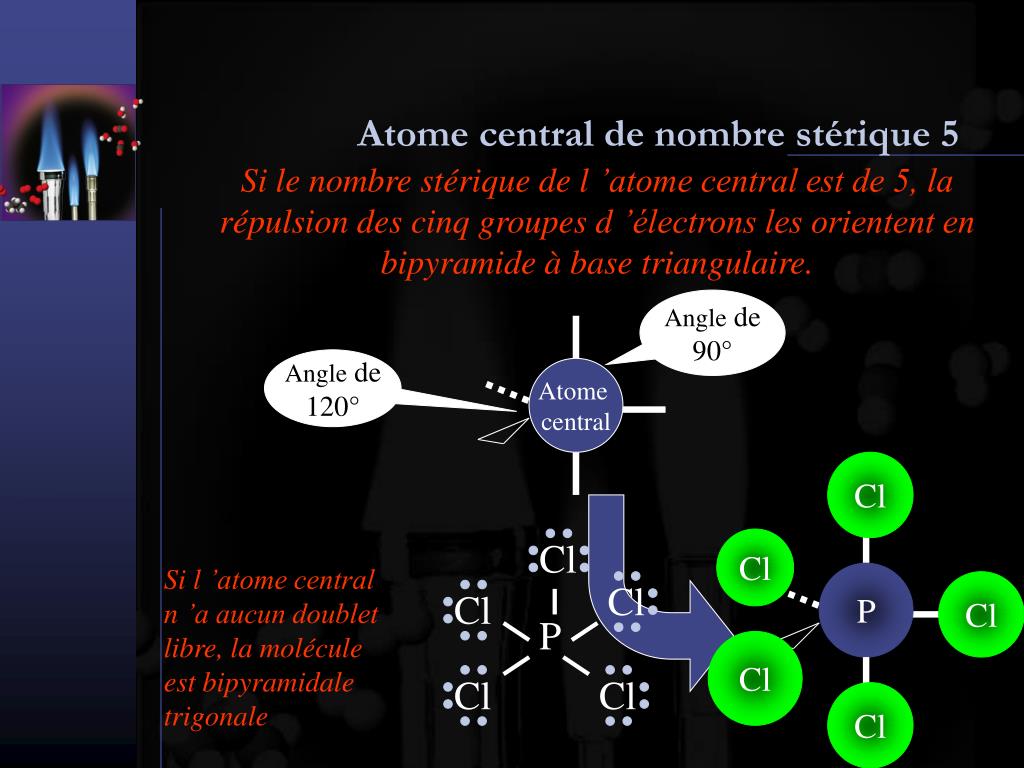

9. Atome central Cl Cl P Cl Cl Cl Cl Cl P Cl Cl Cl Atome central de nombre stérique 5 Si le nombre stérique de l ’atome central est de 5, la répulsion des cinq groupes d ’électrons les orientent en bipyramide à base triangulaire. Angle de 90° Angle de 120° Si l ’atome central n ’a aucun doublet libre, la molécule est bipyramidale trigonale

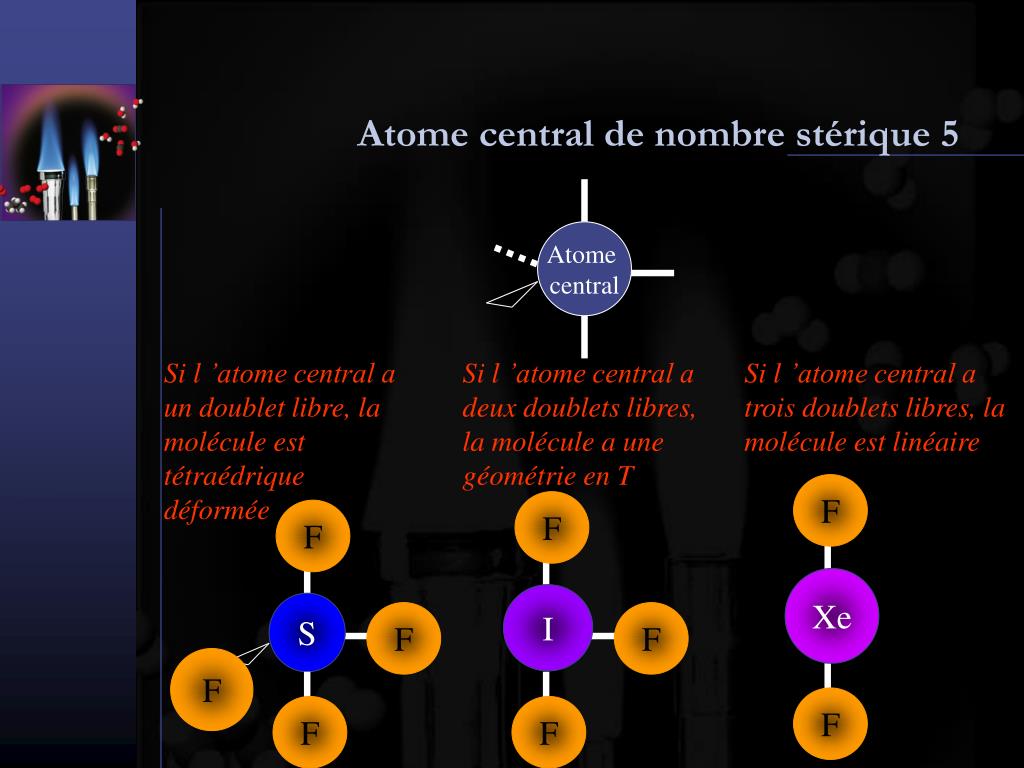

10. Atome central F F F Xe I S F F F F F F Atome central de nombre stérique 5 Si l ’atome central a un doublet libre, la molécule est tétraédrique déformée Si l ’atome central a deux doublets libres, la molécule a une géométrie en T Si l ’atome central a trois doublets libres, la molécule est linéaire

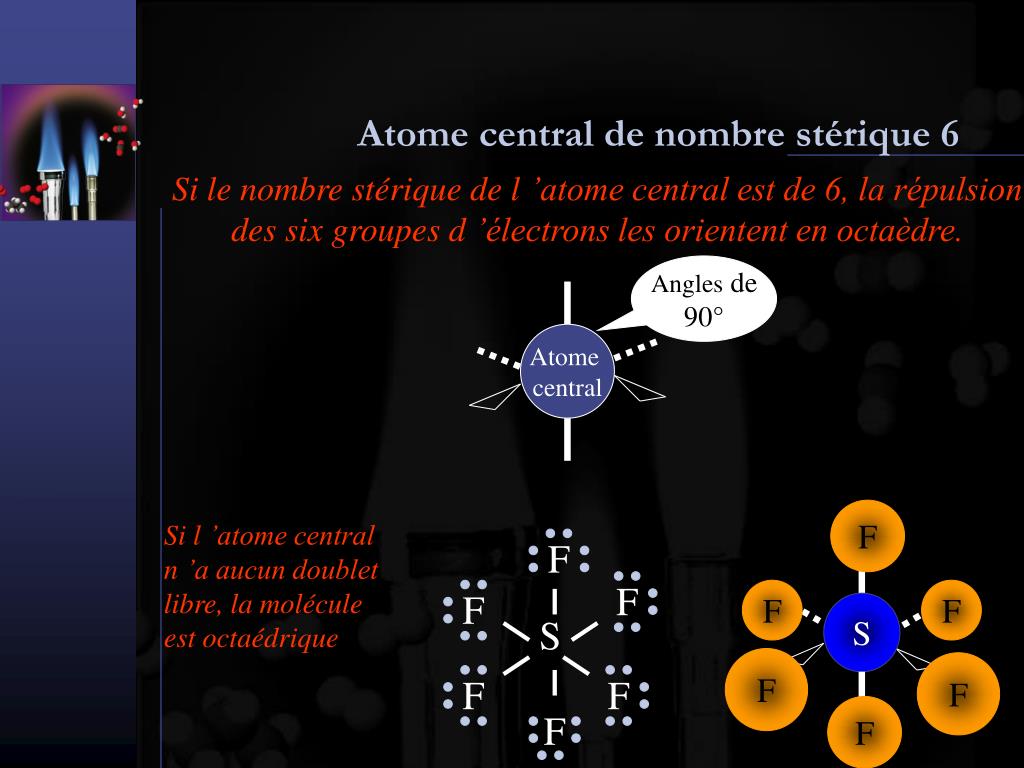

11. Atome central F F F F F F S S F F F F F F Atome central de nombre stérique 6 Si le nombre stérique de l ’atome central est de 6, la répulsion des six groupes d ’électrons les orientent en octaèdre. Angles de 90° Si l ’atome central n ’a aucun doublet libre, la molécule est octaédrique

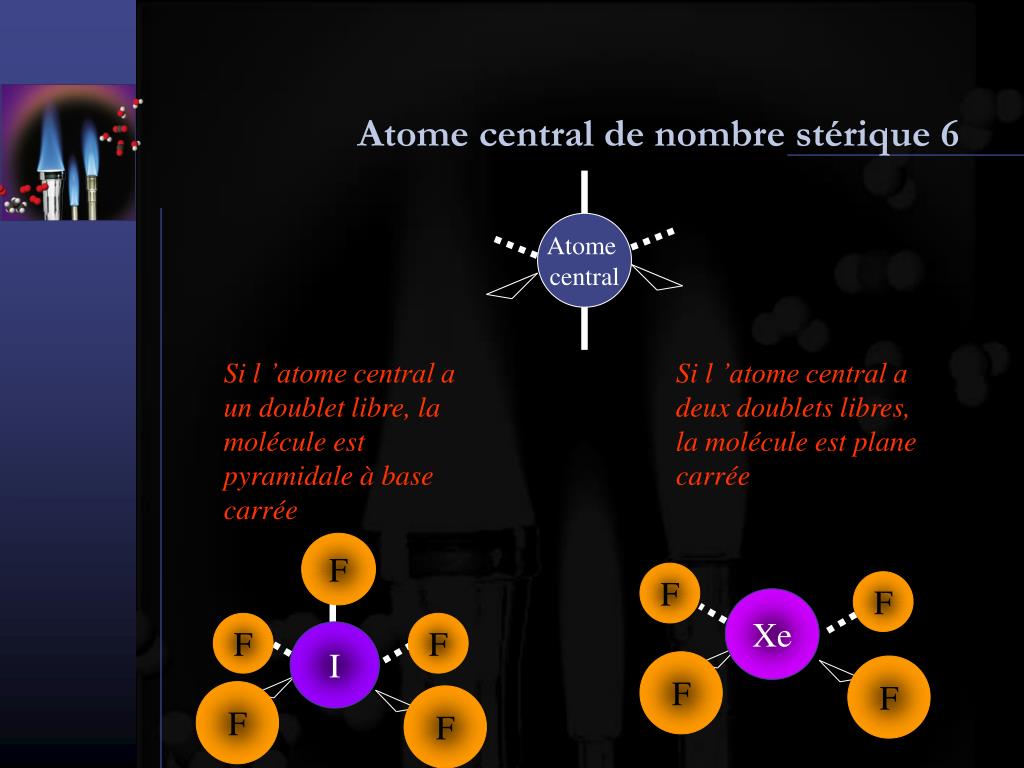

12. Atome central F F F F F Xe I F F F F Atome central de nombre stérique 6 Si l ’atome central a un doublet libre, la molécule est pyramidale à base carrée Si l ’atome central a deux doublets libres, la molécule est plane carrée
