电压 电阻复习

电压 电阻复习. 电 压. 电压是形成电流的原因. 1 、作用：. 2 、电源的作用：. 提供电压. U. 3 、电压的符号：. 4 、电压的国际单位是：. 伏特，简称：伏，符号是 V. 5 、其他单位有：. 千伏（ kV ），兆伏（ MV ），毫伏（ mV ）， 微伏（ μV ）. 1 kV=1000 V ， 1 MV=1000 kV ， 1 V=1000 mV ， 1 mV=1000 μV 。. 6 、常见的电压值应该记住的有：. 一节干电池的电压 1.5 V 、 一节蓄电池的电压 2 V 、 对人体安全电压不高于 36 V 、

cally-rivera
Download Presentation

电压 电阻复习

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 电压 电阻复习

  2. 电 压 电压是形成电流的原因 1、作用： 2、电源的作用： 提供电压 U 3、电压的符号： 4、电压的国际单位是： 伏特，简称：伏，符号是V 5、其他单位有： 千伏（kV），兆伏（MV），毫伏（mV）， 微伏（μV） 1 kV=1000 V，1 MV=1000 kV， 1 V=1000 mV，1 mV=1000 μV。

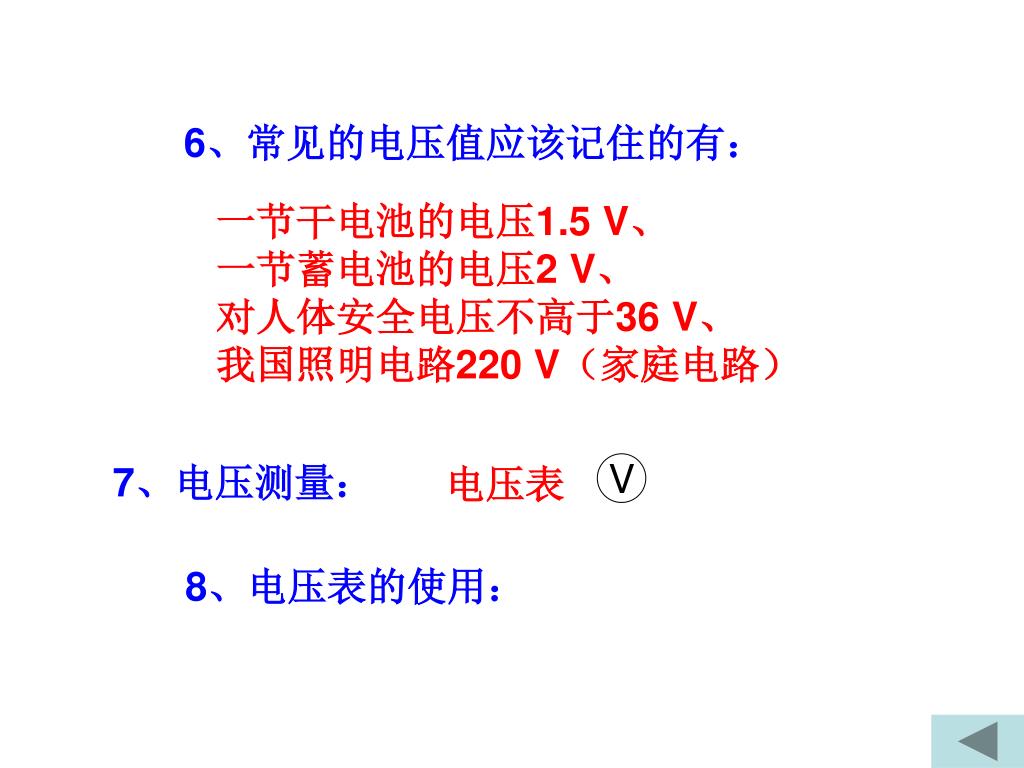

  3. 6、常见的电压值应该记住的有： 一节干电池的电压1.5 V、 一节蓄电池的电压2 V、 对人体安全电压不高于36 V、 我国照明电路220 V（家庭电路） 7、电压测量： 电压表 V 8、电压表的使用：

  4. 8、电压表的使用： （1）电压表要并联在电路中； （2） “+” “-”接线柱接法要正确； （3）被测电压不要超过电压表的量程

  5. 9、电压表的读数：

  6. 在图中所示的电路图中，能用电压表正确测出灯Ll两端电压的是（ 〕

  7. 电 阻 1、定义： 导体对电流的阻碍作用 2、单位： 欧姆 符号：Ω 其它单位：KΩMΩ 长度 横截面积 3、影响电阻的因素 材料 温度

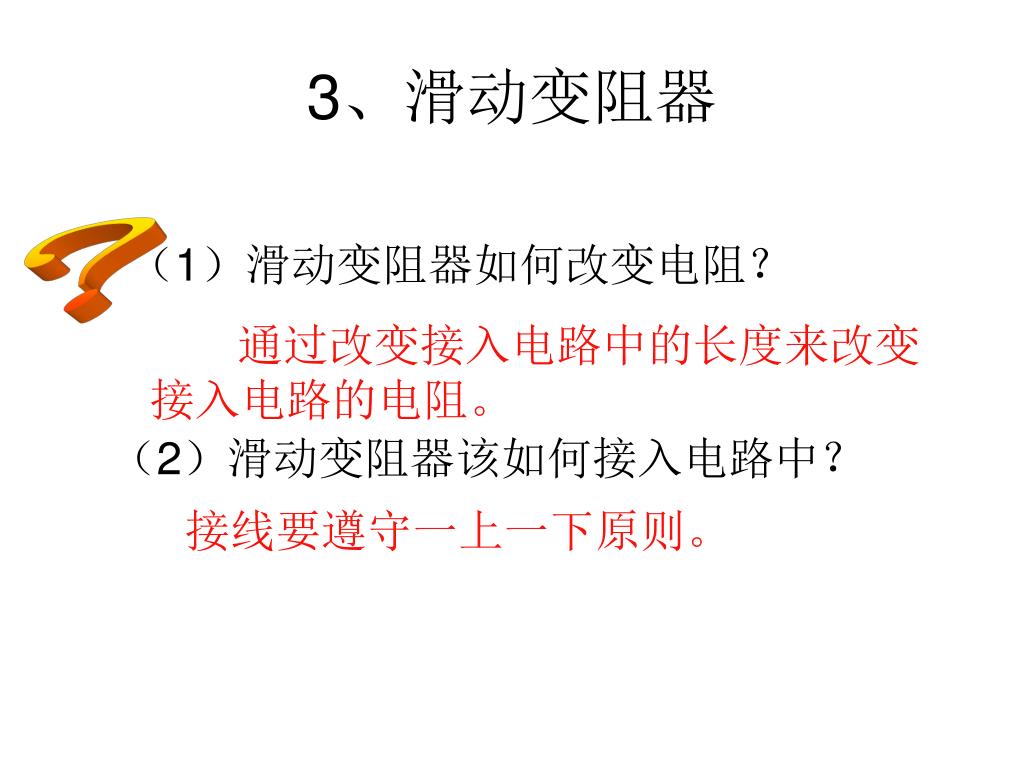

  8. 3、滑动变阻器 （1）滑动变阻器如何改变电阻？ ？ 通过改变接入电路中的长度来改变接入电路的电阻。 （2）滑动变阻器该如何接入电路中？ 接线要遵守一上一下原则。

  9. 1、如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，有( ) A． ，　　 B ， C． ，　　 D． ， ， ， 2、在一个由电源、开关、导线和两个小灯泡组成的电路中，用电压表测量时发现，两灯泡两端电压相等，观察发现两灯泡的亮度不同。则两个小灯泡的连接（ ） A.一定是并联 B.一定是串联 C.可能是串联,也可能性并联 D.无法判定

  10. 请你在图中每个方框中画上一个电路元件符号，使其成为一个正确的电路图。请你在图中每个方框中画上一个电路元件符号，使其成为一个正确的电路图。

  11. 4、右图为某同学测定电阻的电路图，如果他在操作中不慎将两电表位置对调了一下，则开关闭合后（ ） A.电流表.电压表均被烧坏 B.电流表烧坏，电压表示数为零 C.电流表示数几乎为零，电压表有示数 D.电流表有示数，电压表示数为零 5、如图是小明同学用伏安法测定灯泡电阻的电路图，当他闭合开关S时，发现电流表的示数为零，而电压表的示数不为零，出现这种故障的原因可能是 （ ） A．灯泡L短路 B．开关S接触不良 C．灯泡L断路 D．变阻器R断路

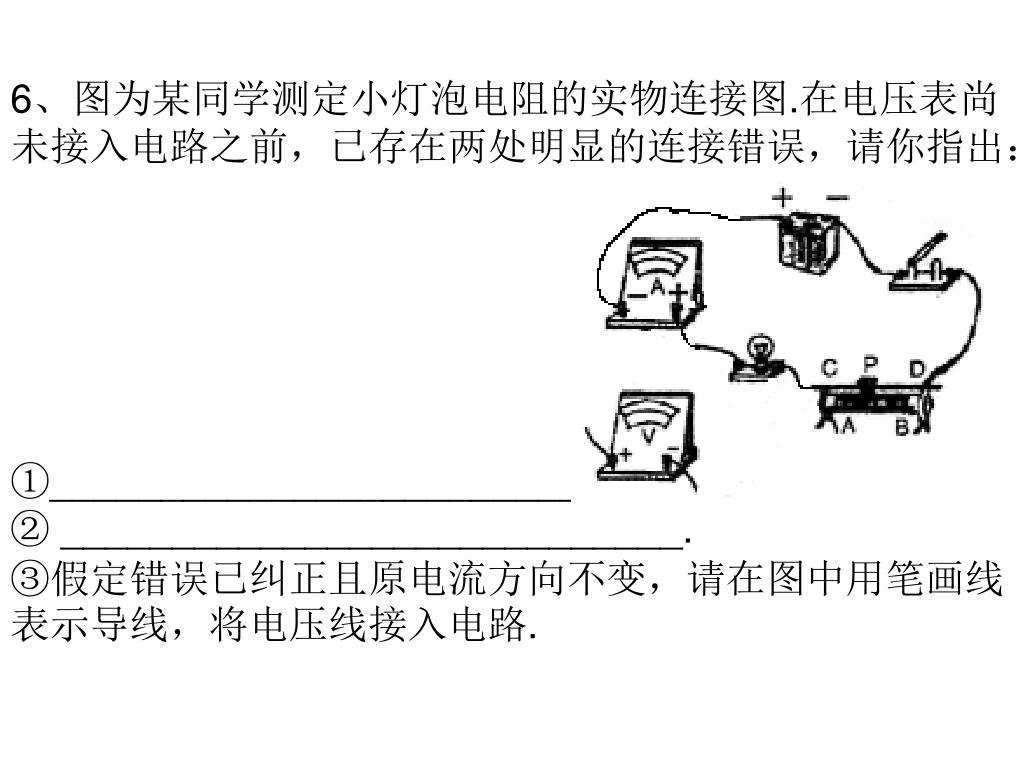

  12. 6、图为某同学测定小灯泡电阻的实物连接图.在电压表尚未接入电路之前，已存在两处明显的连接错误，请你指出：6、图为某同学测定小灯泡电阻的实物连接图.在电压表尚未接入电路之前，已存在两处明显的连接错误，请你指出： ①____________________________; ② ____________________________. ③假定错误已纠正且原电流方向不变，请在图中用笔画线表示导线，将电压线接入电路.
