4.4 建筑立面图

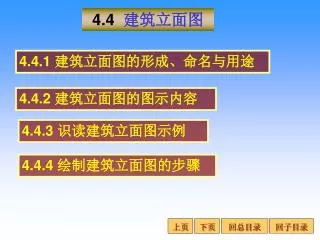

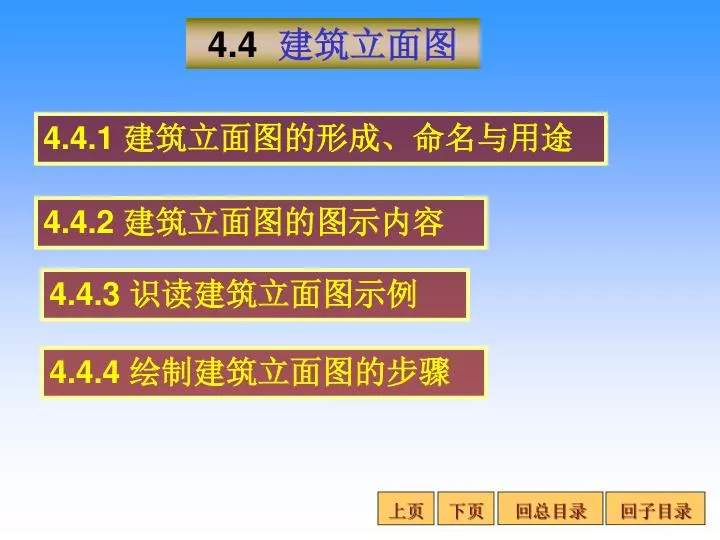

4.4 建筑立面图 4.4.1 建筑立面图的形成、命名与用途 4.4.2 建筑立面图的图示内容 4.4.3 识读建筑立面图示例 4.4.4 绘制建筑立面图的步骤上页下页回总目录回子目录

建筑立面图是在与房屋立面相平行的投影面上所做得正投影图，简称立面图。建筑立面图是在与房屋立面相平行的投影面上所做得正投影图，简称立面图。 4.4.1 立面图的形成、命名与用途 1）建筑立面图的形成上页下页回总目录回子目录

2）立面图的图名 （1）按建筑墙面的特征命名：正立面图（入口所在墙面）、背立面图、侧立面图。（2）按各墙面的朝向命名：东立面图、西立面图、南立面图、西南立面图等。（3）按建筑两端定位轴线编号命名： ①-⑩立面图、立面图（常用）。上页下页回总目录回子目录

3）立面图的内容 　　建筑立面图主要用来表达房屋的外部造型、门窗位置及形式，墙面装修、阳台、雨篷等部分的材料和作法。上页下页回总目录回子目录

为使立面图外形更清晰，通常用粗实线表示立面图的最外轮廓线，而凸出墙面的雨蓬、阳台、柱子、窗台、窗楣、台阶、花池等投影线用中粗线画出，地坪线用加粗线（粗于标准粗度的１.4倍）画出，其余如门、窗及墙面分格线、落水管以及材料符号引出线、说明引出线等用细实线画出。为使立面图外形更清晰，通常用粗实线表示立面图的最外轮廓线，而凸出墙面的雨蓬、阳台、柱子、窗台、窗楣、台阶、花池等投影线用中粗线画出，地坪线用加粗线（粗于标准粗度的１.4倍）画出，其余如门、窗及墙面分格线、落水管以及材料符号引出线、说明引出线等用细实线画出。 14.4.3 建筑立面图的图示内容１）比例建筑立面图的比例与平面图一致，常用１：５０、１：１００、１：２００的比例绘制。 2）定位轴线在立面图中，一般只绘制两端的轴线及编号，以便和平面图对照确定立面图的观看方向。 3）图线

4）图例 由于比例较小，立面图上的门、窗等构件也用图例表示见教材下表。上页下页回总目录回子目录

5）尺寸标注 • （1）竖直方向：应标注建筑物的室内外地坪、门窗洞口上下口、台阶顶面、雨蓬、房檐下口，屋面、墙顶等处的标高，并应在竖直方向标注三道尺寸。 • （2）水平方向：立面图水平方向一般不注尺寸，但需要标出立面图最外两端墙的轴线及编号。 • （3）其它标注：立面图上可在适当位置用文字标出其装修。上页下页回总目录回子目录

4.4.3 识读建筑立面图示例 图4-24是上述住宅楼的南立面图，用l：100的比例绘制。南立面图是建筑物的主要立面，它反映该建筑的外貌特征及装饰风格。配合建筑平面图，可以看出建筑物为四层，左右立面对称，南面有两个单元门，门前有一台阶，台阶踏步为七级。立面各主要卧式窗外都有黑色铁艺栏杆，加强了建筑物的立体感。各层都有明厅阳台，阁楼层采用坡屋面，各主要房间开设天窗，虚实结合加强了建筑物的艺术效果。外墙装饰的主格调采用浅米黄色高级外墙涂料，明厅阳台顶部采用高级外墙涂料喷涂。一楼窗台下外贴砖红色亚光面砖。阁楼层采用蓝灰色波形瓦。该南立面图上采用以下多种线型：用粗实线绘制的外轮廓线显示了南立面的总长和总高；用加粗线画出室外地坪线；用中实线画出窗洞的形状与分布、女儿墙上圆孔的位置、阳台和顶层阳台上的雨篷轮廓等；用细实线画出门窗分格线、阳台和屋顶装饰线、雨水管，以及用料注释引出线等。南立面图分别注有室内外地坪、门窗洞顶、窗台、雨篷、女儿墙压顶等标高。从所标注的标高可知，此房屋室外地坪比室内±0.000低1200mm，女儿墙顶面处为12.000m，所以房屋的外墙总高度为13.200m。图4 -25、26是住宅楼的北立面图和东立面图。表达了各向的体形和外貌，矩形窗的位置与形状，各细部构件的标高等。读法与南立面图大致相同。上页下页回总目录回子目录

4.4.4 绘制建筑立面图的步骤 1）画基准线 2）画门窗洞线和细部的外形轮廓线 3）画门窗分格线及细部构造上页下页回总目录回子目录

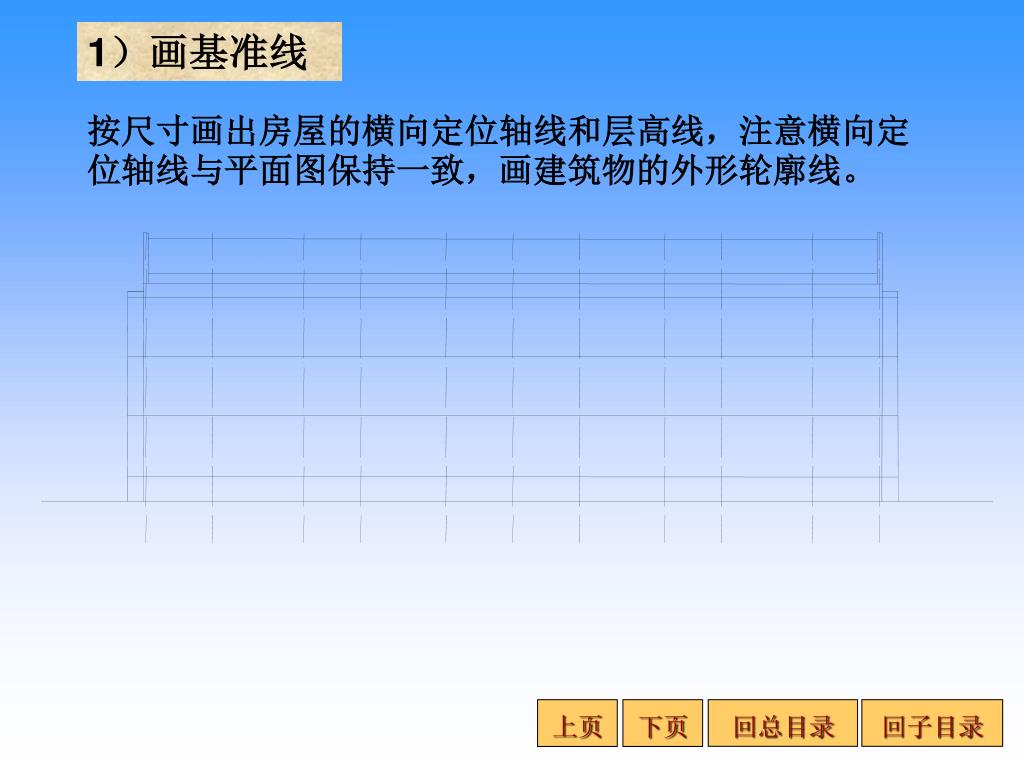

1）画基准线 按尺寸画出房屋的横向定位轴线和层高线，注意横向定位轴线与平面图保持一致，画建筑物的外形轮廓线。上页下页回总目录回子目录

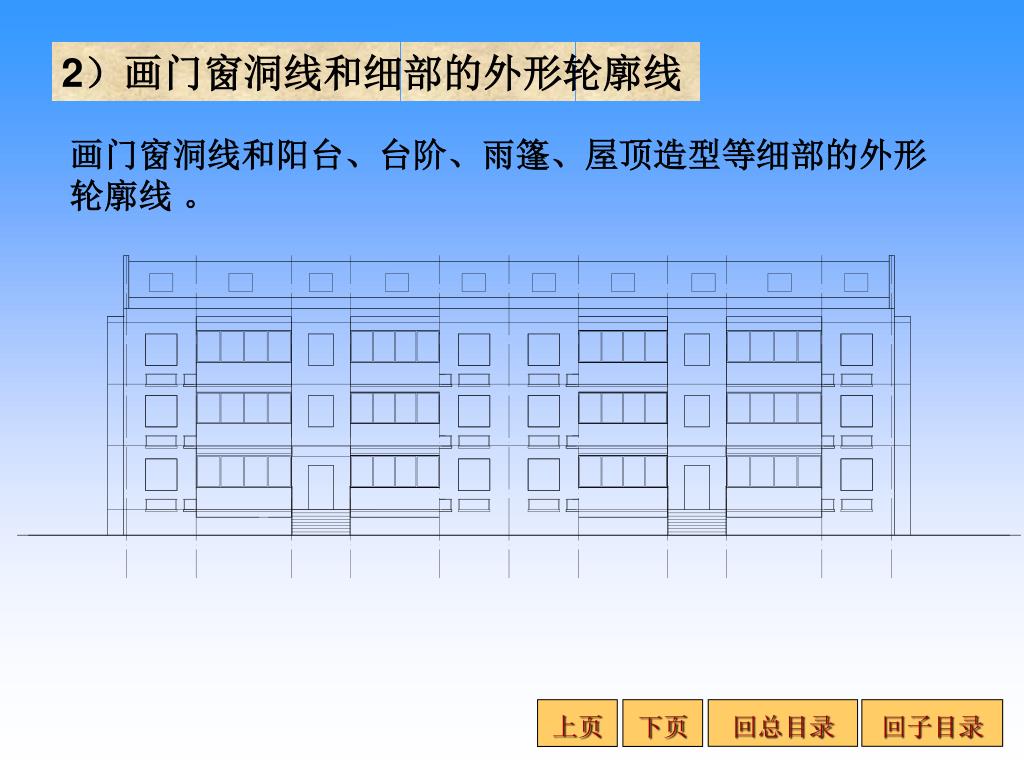

2）画门窗洞线和细部的外形轮廓线 画门窗洞线和阳台、台阶、雨篷、屋顶造型等细部的外形轮廓线。上页下页回总目录回子目录

3）画门窗分格线及细部构造 按建筑立面图的要求加深图线，并注标高尺寸、轴线编号、详图索引符号和文字说明等，完成全图。上页下页回总目录回子目录
