Στοιχεία μεθόδων χάραξης 4ο Εξάμηνο Σχολής Πολ. Μηχ. ΕΜΠ

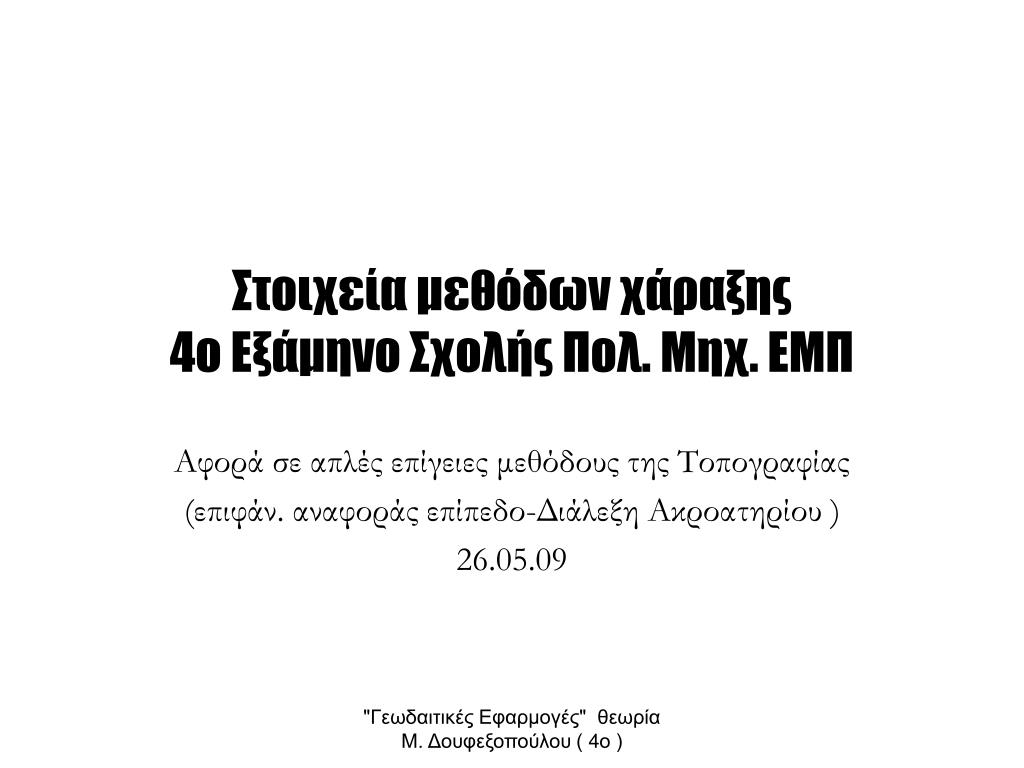

1. Στοιχεία μεθόδων χάραξης4ο Εξάμηνο Σχολής Πολ. Μηχ. ΕΜΠ Αφορά σε απλές επίγειες μεθόδους της Τοπογραφίας (επιφάν. αναφοράς επίπεδο-Διάλεξη Ακροατηρίου ) 26.05.09 "Γεωδαιτικές Εφαρμογές" θεωρία Μ. Δουφεξοπούλου ( 4ο )

2. Χάραξη νοείται η μεταφορά σχημάτων από μια μελέτη στη «πραγματική θέση» τους στο έδαφος • Σε κάθε μελέτη ή προμελέτη τεχνικού έργου το τοπογραφικό υπόβαθρο ( = χάρτης ή διάγραμμα ) έχει συγκεκριμένη κλίμακα απεικόνισης ( 1/Κ ) • Κάθε σχήμα αποτελείται από γραμμικά και γωνιακά μεγέθη. Η κλίμακα κάθε απεικόνισης ( διαγράμματος ή χάρτη ) χρησιμεύει στη μετατροπή μεγεθών στις πραγματικές τιμές γραμμών, εμβαδών, όγκων. Αυτά τα στοιχεία αποτελούν επί μέρους τμήματα κάθε μελέτης έργου ( διαστάσεις σχημάτων, αποστάσεις μεταξύ θέσεων , ποικίλες μορφές ευθύγραμμων τμημάτων ή καμπυλών ) • Κλίμακα x ( μήκος στο σχέδιο )= Πραγματικό μήκος • Οι καμπύλες διακρίνονται σε καμπύλες από αναλυτική εξίσωση και σε τυχούσες μορφές ( συναρμογές, ελεύθερη μορφή κ. α ) • Το σχήμα κάθε καμπύλης χαράζεται από ένα ικανό σε πλήθος αριθμό σημείων που ανήκουν σε αυτή (= οι θέσεις τους ορίζονται από τις συντεταγμένες τους ως προς το συγκεκριμένο σύστημα αναφοράς στο οποίο βασίσθηκε η μελέτη. Για το σύστημα αυτό προσαρμόζονται οι αναλυτικές σχέσεις που δίνουν συντεταγμένες της αναλυτικής εξίσωσης μιας καμπύλης ) "Γεωδαιτικές Εφαρμογές" θεωρία Μ. Δουφεξοπούλου ( 4ο )

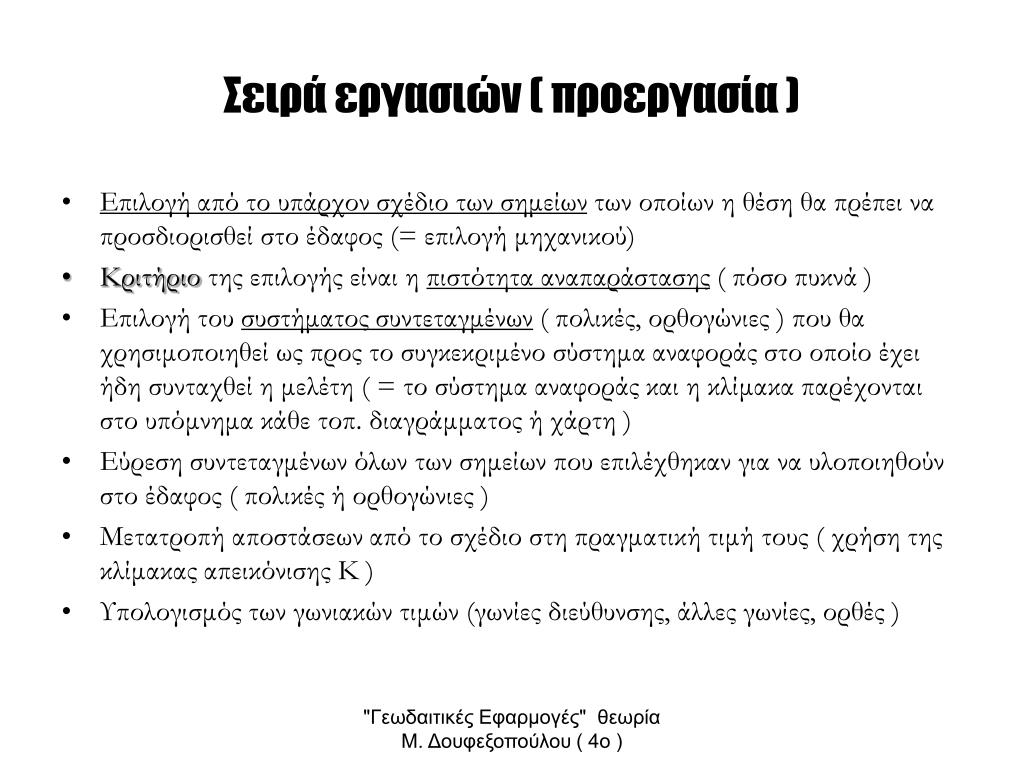

3. Σειρά εργασιών ( προεργασία ) • Επιλογή από το υπάρχον σχέδιο των σημείων των οποίων η θέση θα πρέπει να προσδιορισθεί στο έδαφος (= επιλογή μηχανικού) • Κριτήριο της επιλογής είναι η πιστότητα αναπαράστασης ( πόσο πυκνά ) • Επιλογή του συστήματος συντεταγμένων ( πολικές, ορθογώνιες ) που θα χρησιμοποιηθεί ως προς το συγκεκριμένο σύστημα αναφοράς στο οποίο έχει ήδη συνταχθεί η μελέτη ( = το σύστημα αναφοράς και η κλίμακα παρέχονται στο υπόμνημα κάθε τοπ. διαγράμματος ή χάρτη ) • Εύρεση συντεταγμένων όλων των σημείων που επιλέχθηκαν για να υλοποιηθούν στο έδαφος ( πολικές ή ορθογώνιες ) • Μετατροπή αποστάσεων από το σχέδιο στη πραγματική τιμή τους ( χρήση της κλίμακας απεικόνισης Κ ) • Υπολογισμός των γωνιακών τιμών (γωνίες διεύθυνσης, άλλες γωνίες, ορθές ) "Γεωδαιτικές Εφαρμογές" θεωρία Μ. Δουφεξοπούλου ( 4ο )

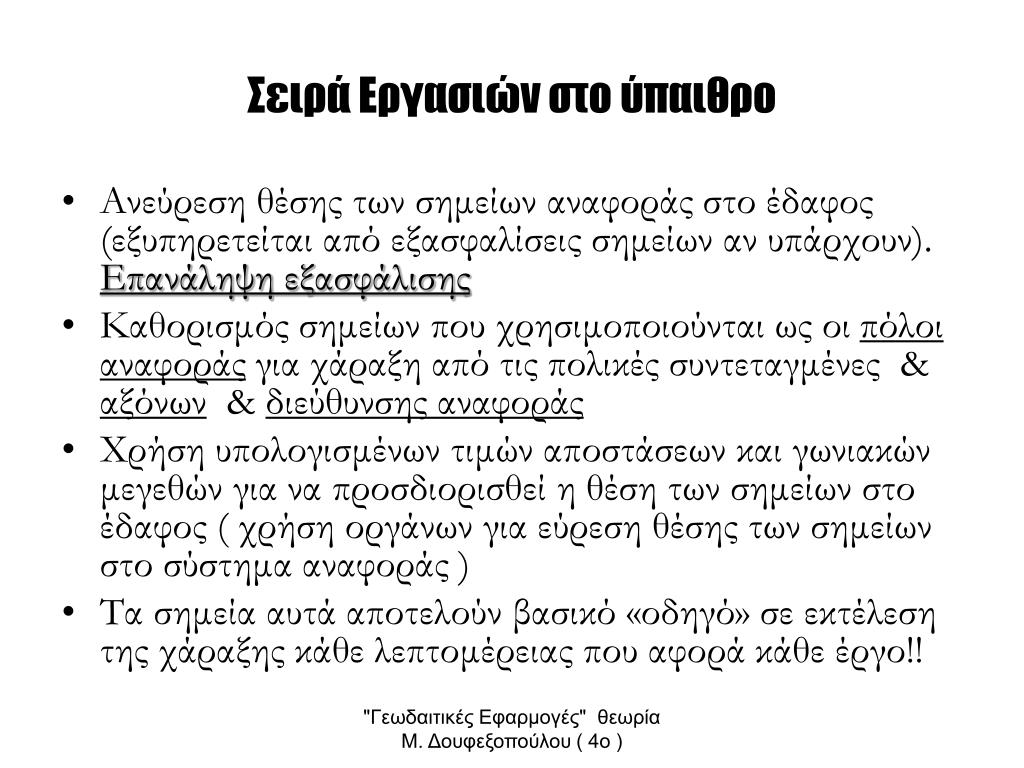

4. Σειρά Εργασιών στο ύπαιθρο • Ανεύρεση θέσης των σημείων αναφοράς στο έδαφος (εξυπηρετείται από εξασφαλίσεις σημείων αν υπάρχουν). Επανάληψη εξασφάλισης • Καθορισμός σημείων που χρησιμοποιούνται ως οι πόλοι αναφοράς για χάραξη από τις πολικές συντεταγμένες & αξόνων & διεύθυνσης αναφοράς • Χρήση υπολογισμένων τιμών αποστάσεων και γωνιακών μεγεθών για να προσδιορισθεί η θέση των σημείων στο έδαφος ( χρήση οργάνων για εύρεση θέσης των σημείων στο σύστημα αναφοράς ) • Τα σημεία αυτά αποτελούν βασικό «οδηγό» σε εκτέλεση της χάραξης κάθε λεπτομέρειας που αφορά κάθε έργο!! "Γεωδαιτικές Εφαρμογές" θεωρία Μ. Δουφεξοπούλου ( 4ο )

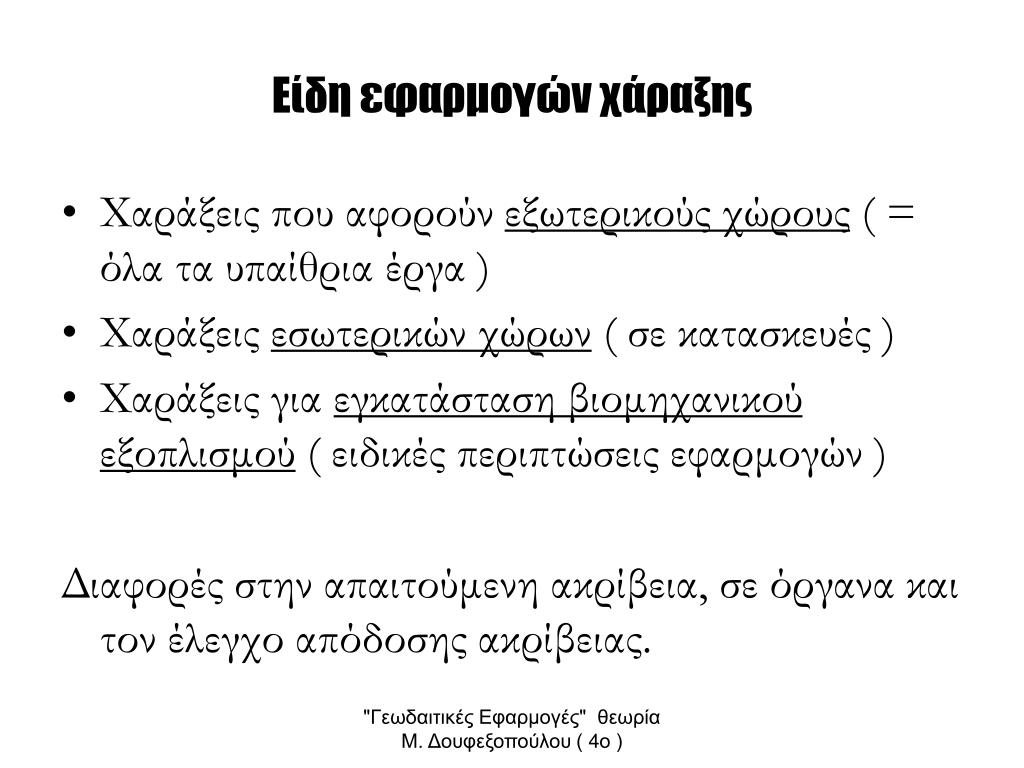

5. Είδη εφαρμογών χάραξης • Χαράξεις που αφορούν εξωτερικούς χώρους ( = όλα τα υπαίθρια έργα ) • Χαράξεις εσωτερικών χώρων ( σε κατασκευές ) • Χαράξεις για εγκατάσταση βιομηχανικού εξοπλισμού ( ειδικές περιπτώσεις εφαρμογών ) Διαφορές στην απαιτούμενη ακρίβεια, σε όργανα και τον έλεγχο απόδοσης ακρίβειας. "Γεωδαιτικές Εφαρμογές" θεωρία Μ. Δουφεξοπούλου ( 4ο )

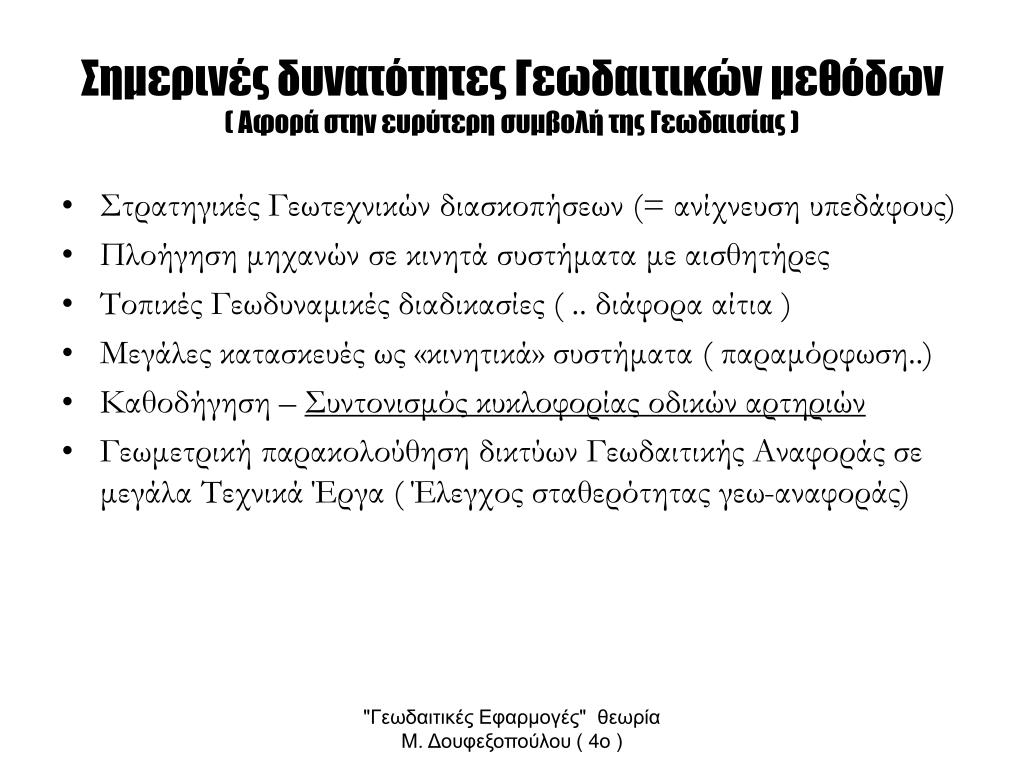

6. Σημερινές δυνατότητες Γεωδαιτικών μεθόδων( Αφορά στην ευρύτερη συμβολή της Γεωδαισίας ) • Στρατηγικές Γεωτεχνικών διασκοπήσεων (= ανίχνευση υπεδάφους) • Πλοήγηση μηχανών σε κινητά συστήματα με αισθητήρες • Τοπικές Γεωδυναμικές διαδικασίες ( .. διάφορα αίτια ) • Μεγάλες κατασκευές ως «κινητικά» συστήματα ( παραμόρφωση..) • Καθοδήγηση – Συντονισμός κυκλοφορίας οδικών αρτηριών • Γεωμετρική παρακολούθηση δικτύων Γεωδαιτικής Αναφοράς σε μεγάλα Τεχνικά Έργα ( Έλεγχος σταθερότητας γεω-αναφοράς) "Γεωδαιτικές Εφαρμογές" θεωρία Μ. Δουφεξοπούλου ( 4ο )

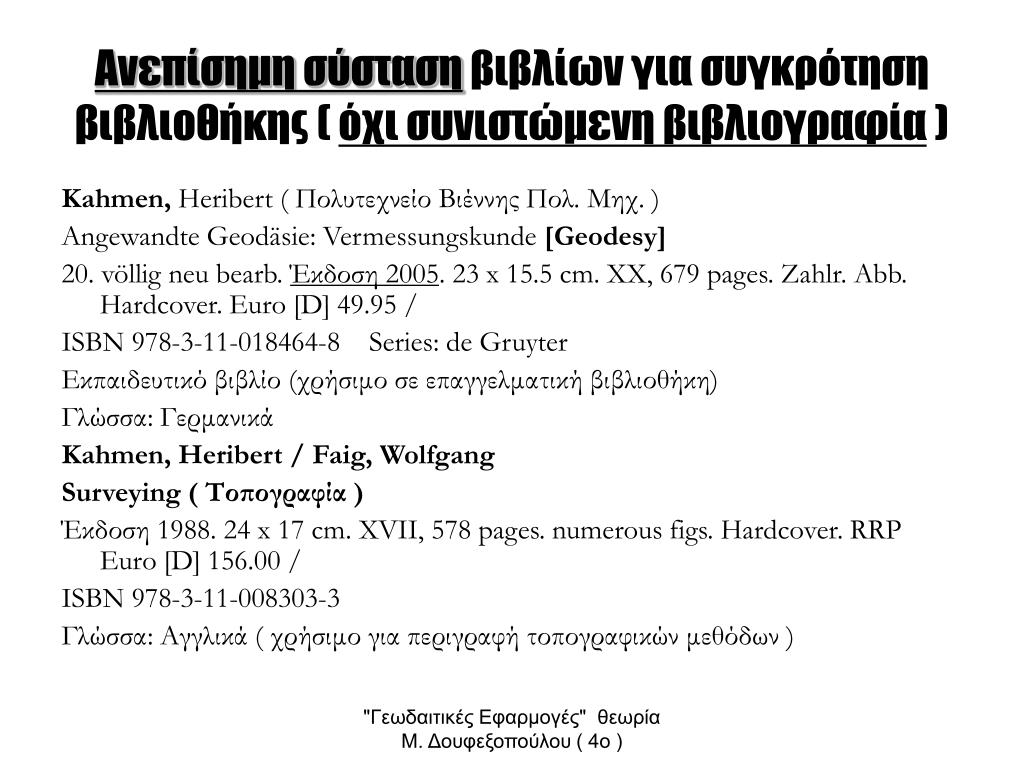

7. Ανεπίσημη σύσταση βιβλίων για συγκρότηση βιβλιοθήκης ( όχι συνιστώμενη βιβλιογραφία ) Kahmen, Heribert ( Πολυτεχνείο Βιέννης Πολ. Μηχ. ) Angewandte Geodäsie: Vermessungskunde [Geodesy] 20. völlig neu bearb. Έκδοση 2005. 23 x 15.5 cm. XX, 679 pages. Zahlr. Abb. Hardcover. Euro [D] 49.95 / ISBN 978-3-11-018464-8    Series: de Gruyter Εκπαιδευτικό βιβλίο (χρήσιμο σε επαγγελματική βιβλιοθήκη) Γλώσσα: Γερμανικά Kahmen, Heribert / Faig, Wolfgang Surveying ( Τοπογραφία ) Έκδοση 1988. 24 x 17 cm. XVII, 578 pages. numerous figs. Hardcover. RRP Euro [D] 156.00 / ISBN 978-3-11-008303-3 Γλώσσα: Αγγλικά ( χρήσιμο για περιγραφή τοπογραφικών μεθόδων ) "Γεωδαιτικές Εφαρμογές" θεωρία Μ. Δουφεξοπούλου ( 4ο )
