  1. ΚΕΦΑΛΑΙΟ 3 Συνδυαστικά Κυκλώματα Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

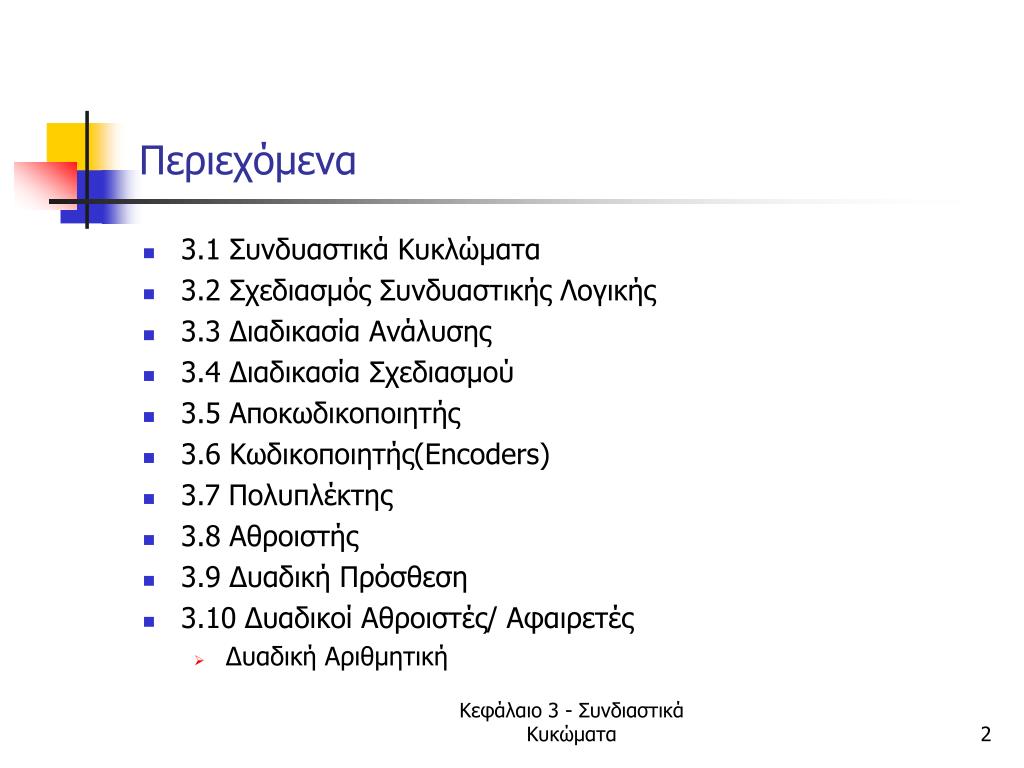

  2. Περιεχόμενα • 3.1 Συνδυαστικά Κυκλώματα • 3.2 Σχεδιασμός Συνδυαστικής Λογικής • 3.3 Διαδικασία Ανάλυσης • 3.4 Διαδικασία Σχεδιασμού • 3.5 Αποκωδικοποιητής • 3.6 Κωδικοποιητής(Encoders) • 3.7 Πολυπλέκτης • 3.8 Αθροιστής • 3.9 Δυαδική Πρόσθεση • 3.10 Δυαδικοί Αθροιστές/ Αφαιρετές • Δυαδική Αριθμητική Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

  3. 3.1 Συνδυαστικά Κυκλώματα • Έξοδος οποιαδήποτε στιγμή εξαρτάται μόνο από τις τιμές στην είσοδο την ίδια στιγμή • Ορισμός Κυκλώματος • πίνακας αλήθειας με 2n συνδυασμούς εισόδου και m τιμές εξόδους για κάθε συνδυασμό • m συναρτήσεις n μεταβλητών Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

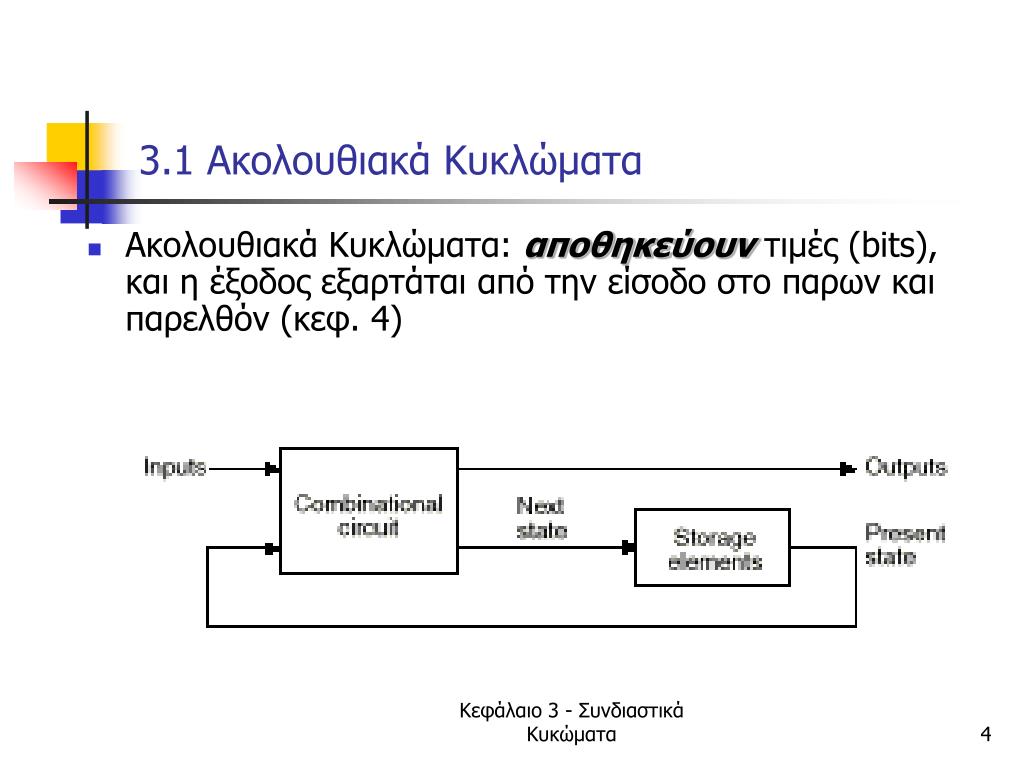

  4. 3.1 Ακολουθιακά Κυκλώματα • Ακολουθιακά Κυκλώματα: αποθηκεύουντιμές (bits), και η έξοδος εξαρτάται από την είσοδο στο παρων και παρελθόν (κεφ. 4) Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

  5. 3.2 Σχεδιασμός Συνδυαστικής Λογ. Combinational Logic Design • Εισαγωγή • Mεθοδολογίες Ανάλυσης και Σχεδιασμού • Βασικά συνδυαστικά κυκλώματα • κωδικοποιητές, αποκωδικοποιητές, πολυπλέκτες, αποπλεκτες, αθροιστές, αφαιρέτες (ππροσημασμένοι αριθμοί) • Ιεραρχία, Πάνω προς Κάτω, CAD, HDL,Synthesis • Γλώσσες Περιγραφής Υλικού(ΗDL): VHDL Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

  6. 3.2 Βασικές Αρχές, Τεχνικές και Εργαλεία Σχεδιασμού:Ιεραρχικός Σχεδιασμός 1/8 Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

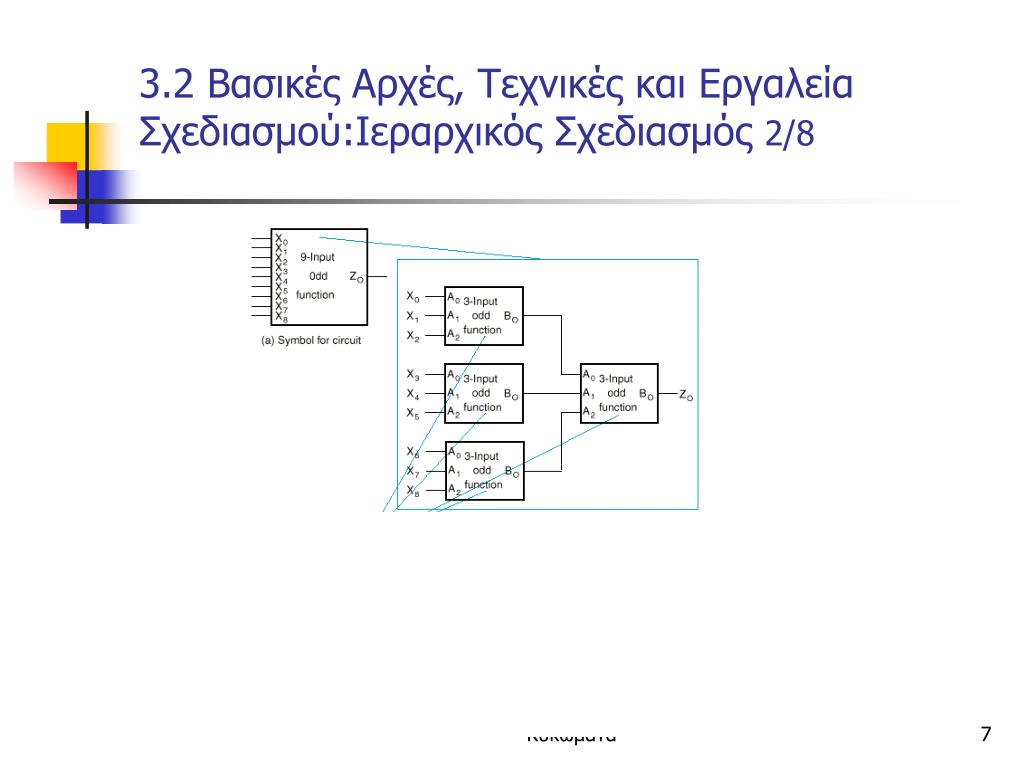

  7. 3.2 Βασικές Αρχές, Τεχνικές και Εργαλεία Σχεδιασμού:Ιεραρχικός Σχεδιασμός 2/8 Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

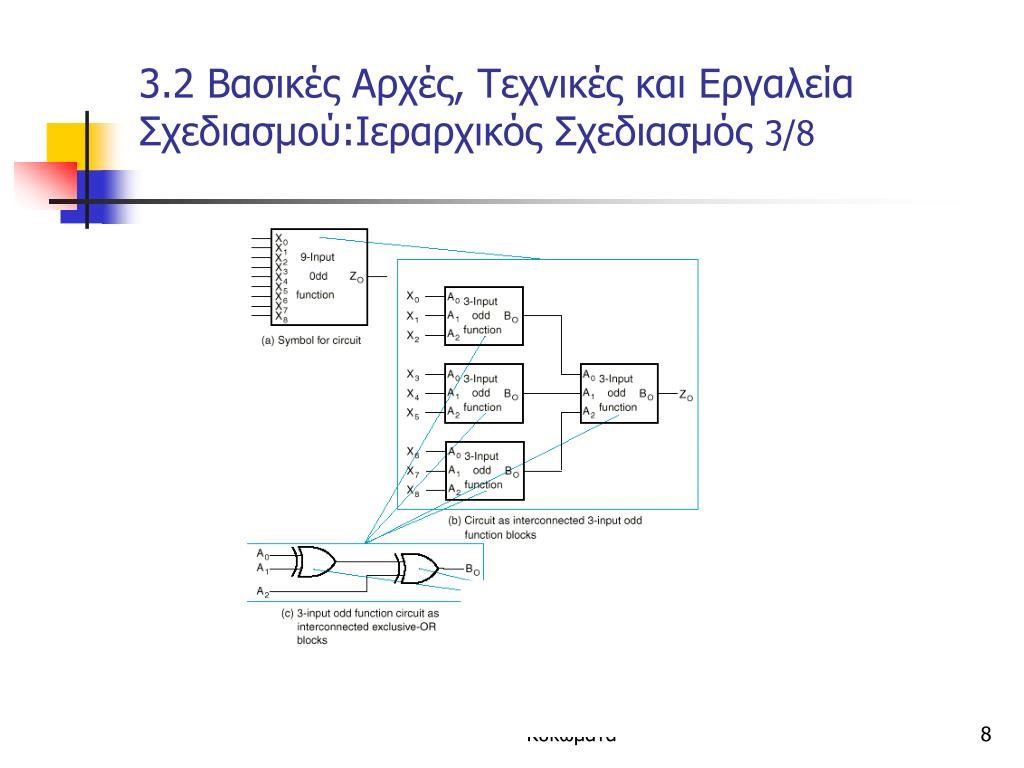

  8. 3.2 Βασικές Αρχές, Τεχνικές και Εργαλεία Σχεδιασμού:Ιεραρχικός Σχεδιασμός 3/8 Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

  9. 3.2 Βασικές Αρχές, Τεχνικές και Εργαλεία Σχεδιασμού:Ιεραρχικός Σχεδιασμός 4/8 Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

  10. 3.2 Βασικές Αρχές, Τεχνικές και Εργαλεία Σχεδιασμού:Ιεραρχικός Σχεδιασμός 5/8 Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

  11. 3.2 Βασικές Αρχές, Τεχνικές και Εργαλεία Σχεδιασμού:Ιεραρχικός Σχεδιασμός 6/8 Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

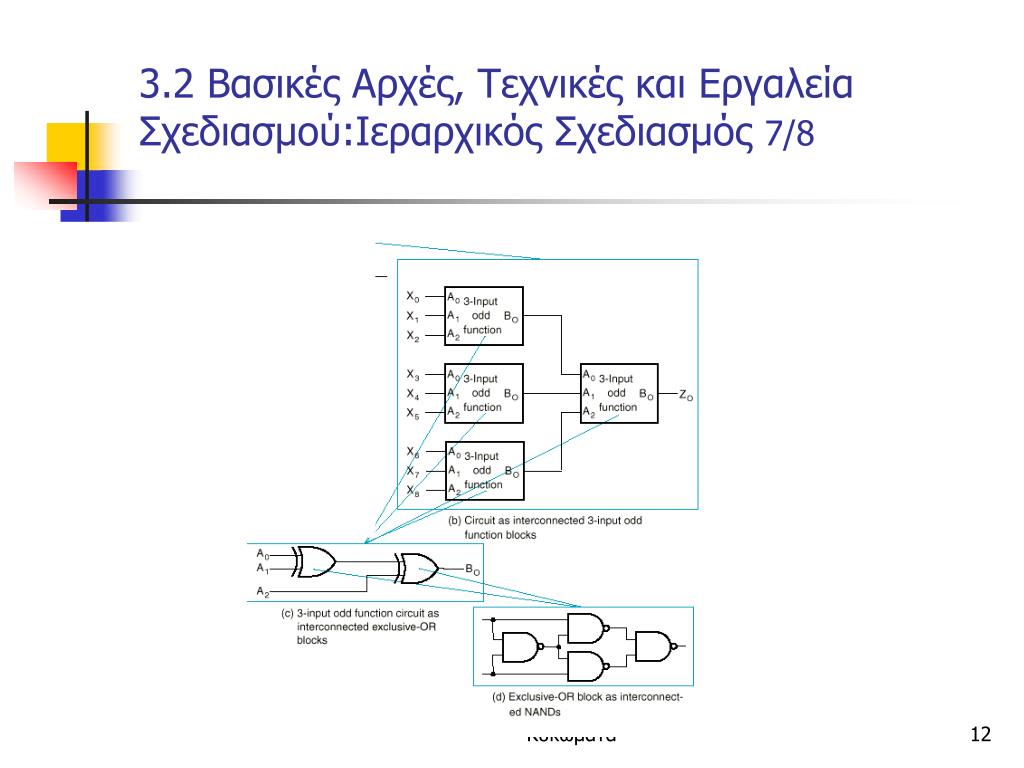

  12. 3.2 Βασικές Αρχές, Τεχνικές και Εργαλεία Σχεδιασμού:Ιεραρχικός Σχεδιασμός 7/8 Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

  13. 3.2 Βασικές Αρχές, Τεχνικές και Εργαλεία Σχεδιασμού:Ιεραρχικός Σχεδιασμός 8/8 Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

  14. 3.2 Ιεραρχία • Απλοποίηση (simplification) • Πχ για 9input odd: 10 αντι 32 σχήματα • ‘‘Φύλλα’’: βασικά τούβλα προσχεδιασμένα με γνωστή συμπεριφορά (βασικά blocks, βιβλιοθήκη) - primitive and predefined blocks • Επαναχρησιμοποίηση (reuse) Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

  15. 3.2 Πάνω προς Κάτω/Κάτω προς Πάνω Σχεδιασμός και CAD • Εμείς περισσότερο κάτω προς πάνω • CAD: εργαλεία για computer aided design • παρέχουν/περιέχουν μοντέλλα συμπεριφοράς για βασικές πύλες και κυκλώματα από βιβλιοθήκη • λογική, ηλετρονική, χρόνος αναμετάδοσης, μέγεθος • επαλήθευση με προσομοίωση • υλοποίηση με synthesizers Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

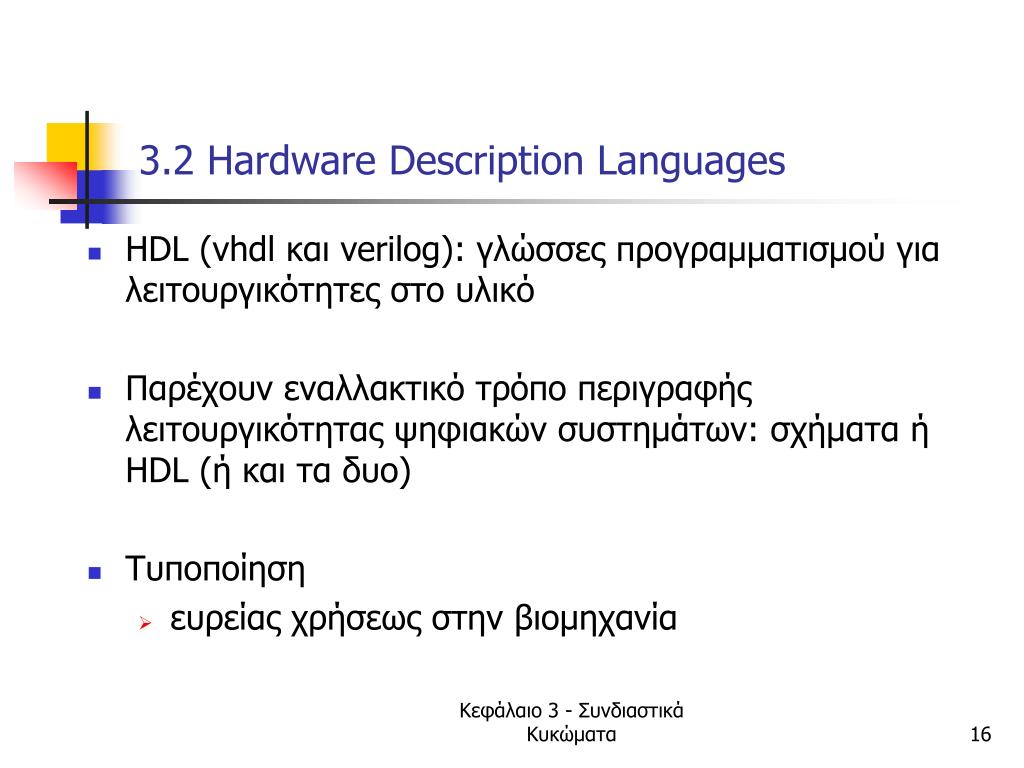

  16. 3.2 Hardware Description Languages • HDL (vhdl και verilog): γλώσσες προγραμματισμού για λειτουργικότητες στο υλικό • Παρέχουν εναλλακτικό τρόπο περιγραφής λειτουργικότητας ψηφιακών συστημάτων: σχήματα ή HDL (ή και τα δυο) • Τυποποίηση • ευρείας χρήσεως στην βιομηχανία Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

  17. 3.2 Ροή Λογικής Σύνθεσης (Logic Synthesis Flow) ic fpga Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

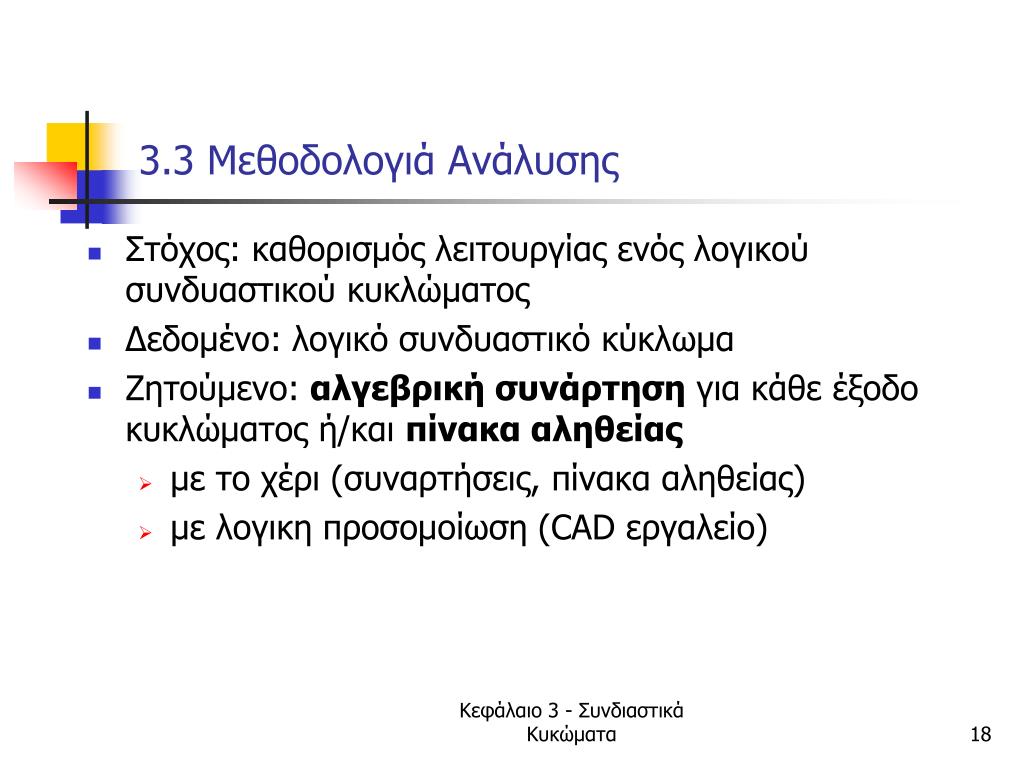

  18. 3.3 Μεθοδολογιά Ανάλυσης • Στόχος: καθορισμός λειτουργίας ενός λογικού συνδυαστικού κυκλώματος • Δεδομένο: λογικό συνδυαστικό κύκλωμα • Ζητούμενο: αλγεβρική συνάρτηση για κάθε έξοδο κυκλώματος ή/και πίνακα αληθείας • με το χέρι (συναρτήσεις, πίνακα αληθείας) • με λογικη προσομοίωση (CAD εργαλείο) Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

  19. 3.3 Παραγωγή Boolean Συνάρτησης Τ3 Τ1 F1 Τ2 Τ4 F2 Τ5 Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

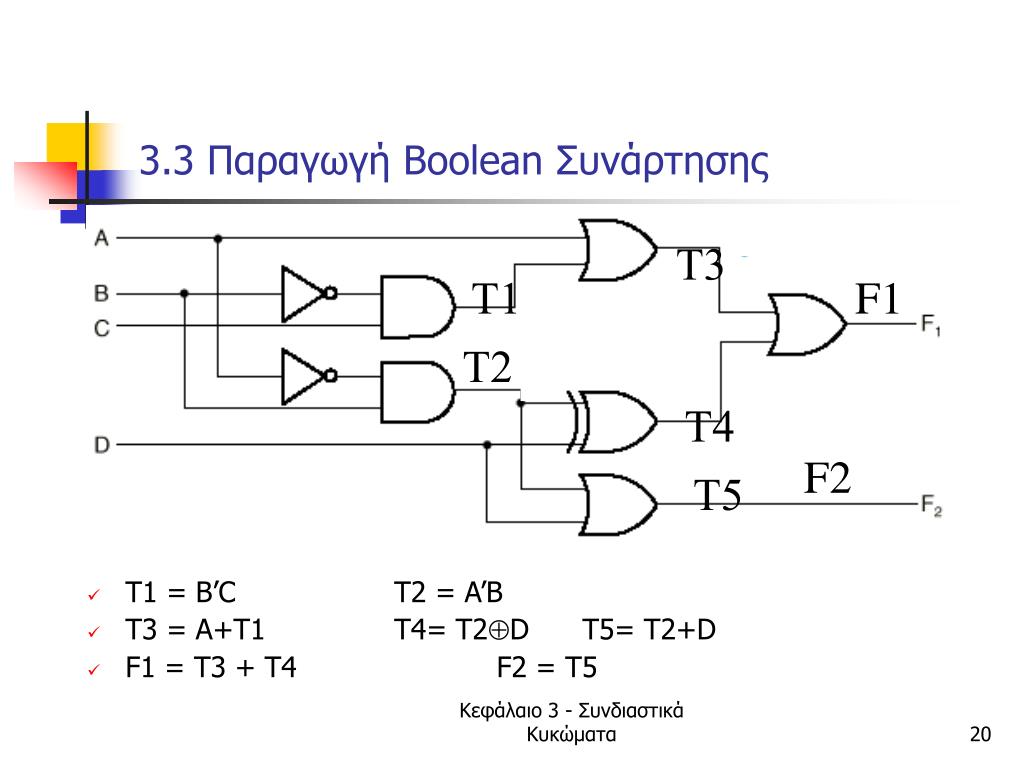

  20. 3.3 Παραγωγή Boolean Συνάρτησης • T1 = B’C T2 = A’B • T3 = A+T1 T4= Τ2D T5= Τ2+D • F1 = Τ3 + Τ4 F2 = Τ5 Τ3 Τ1 F1 Τ2 Τ4 F2 Τ5 Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

  21. 3.3Αλγεβρική Επεξεργασία Ενδιάμεσων Συναρτήσεων • T1 = B’C • T2 = A’B • T3 = A+Β’C • T4= (A’B)D • T5= A’B+D • F1 = A+Β’C+ ((A’B)D) • F2 = A’B+D • Όχι απαραίτητα απλοποιημένες εκφράσεις • Από πιο πάνω εύκολο να παράξεις Πιν. Αληθ. Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

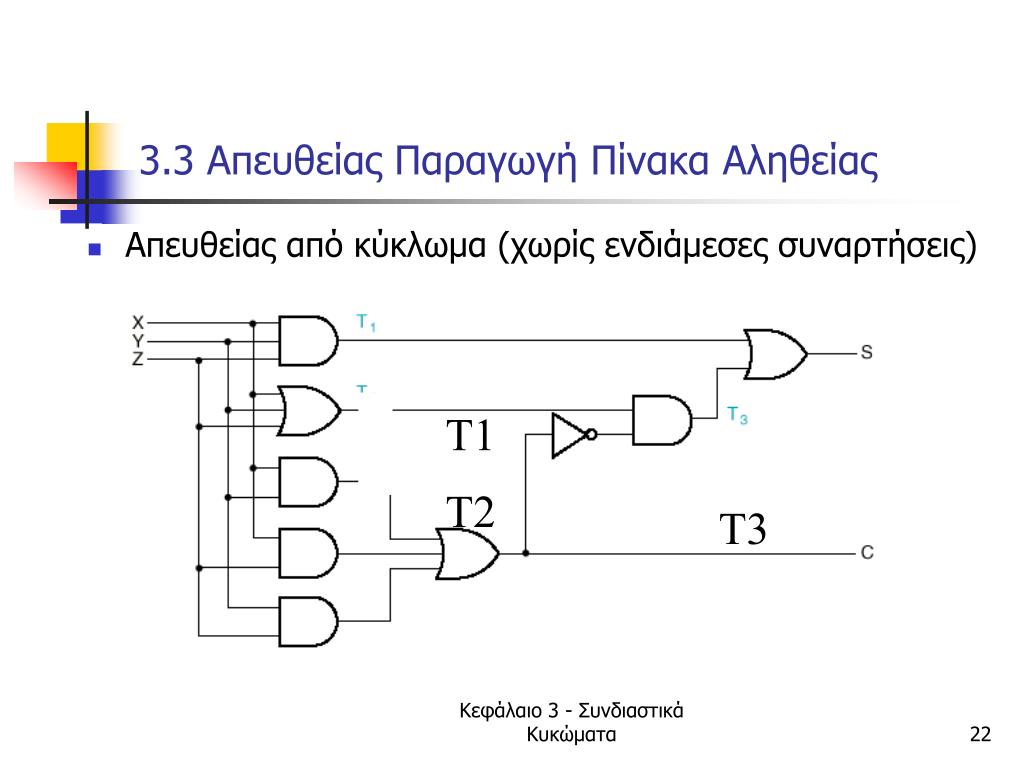

  22. 3.3 Απευθείας Παραγωγή Πίνακα Αληθείας • Απευθείας από κύκλωμα (χωρίς ενδιάμεσες συναρτήσεις) Τ1 Τ2 Τ3 Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

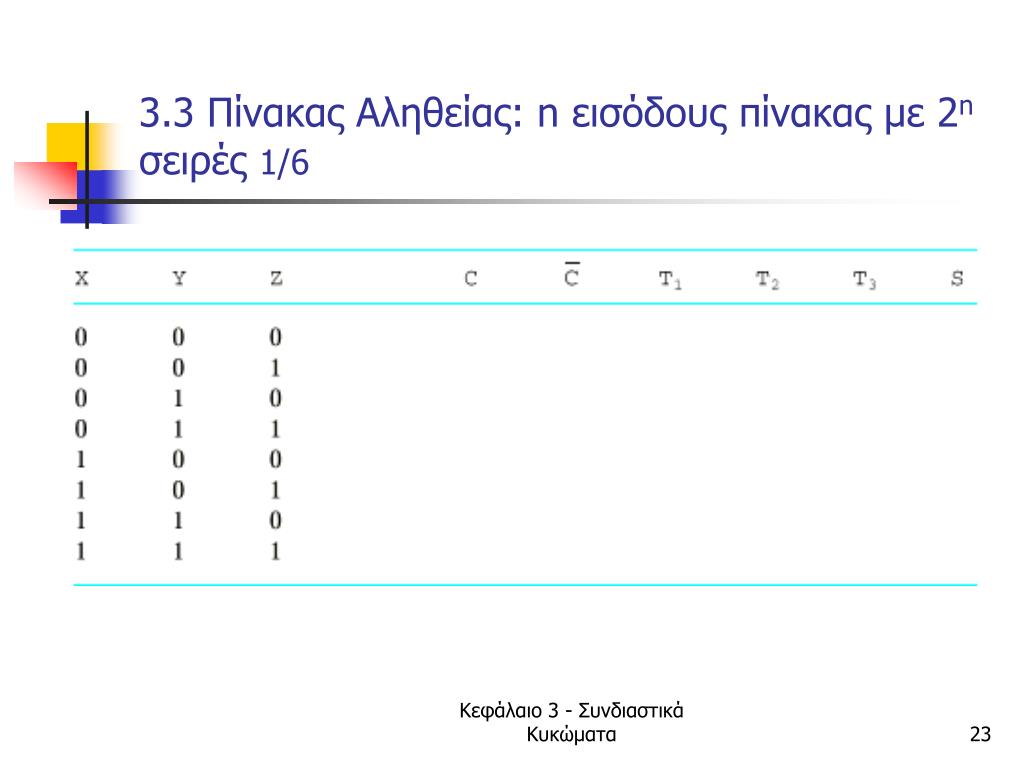

  23. 3.3 Πίνακας Αληθείας: n εισόδους πίνακας με 2nσειρές 1/6 Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

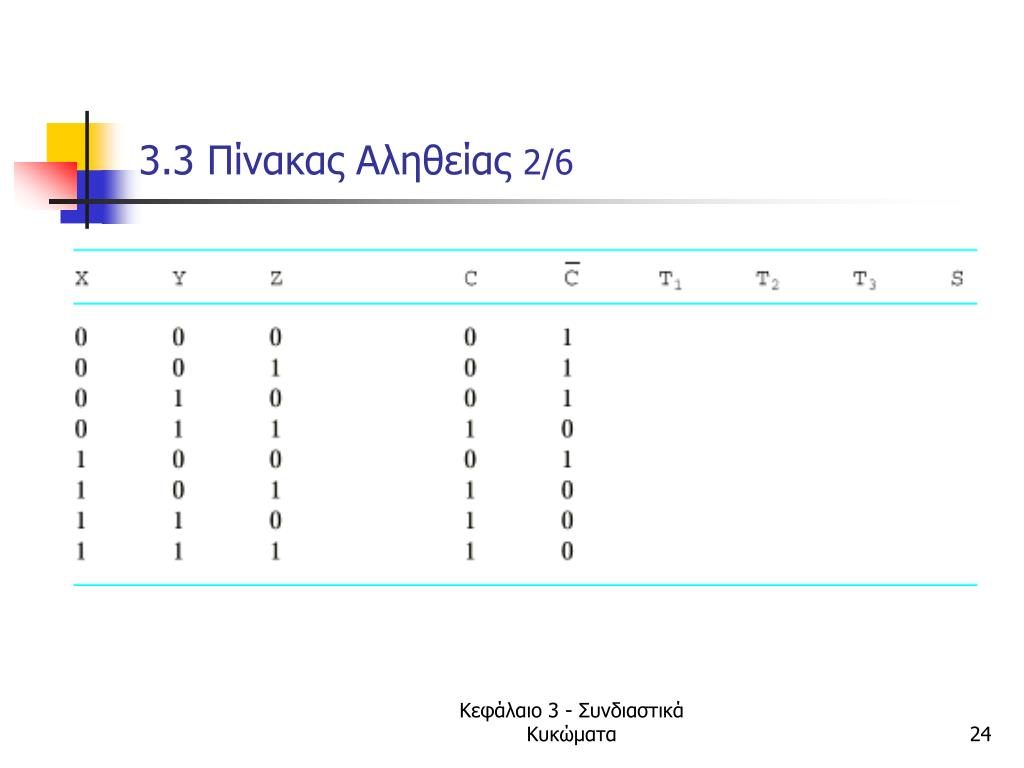

  24. 3.3 Πίνακας Αληθείας2/6 Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

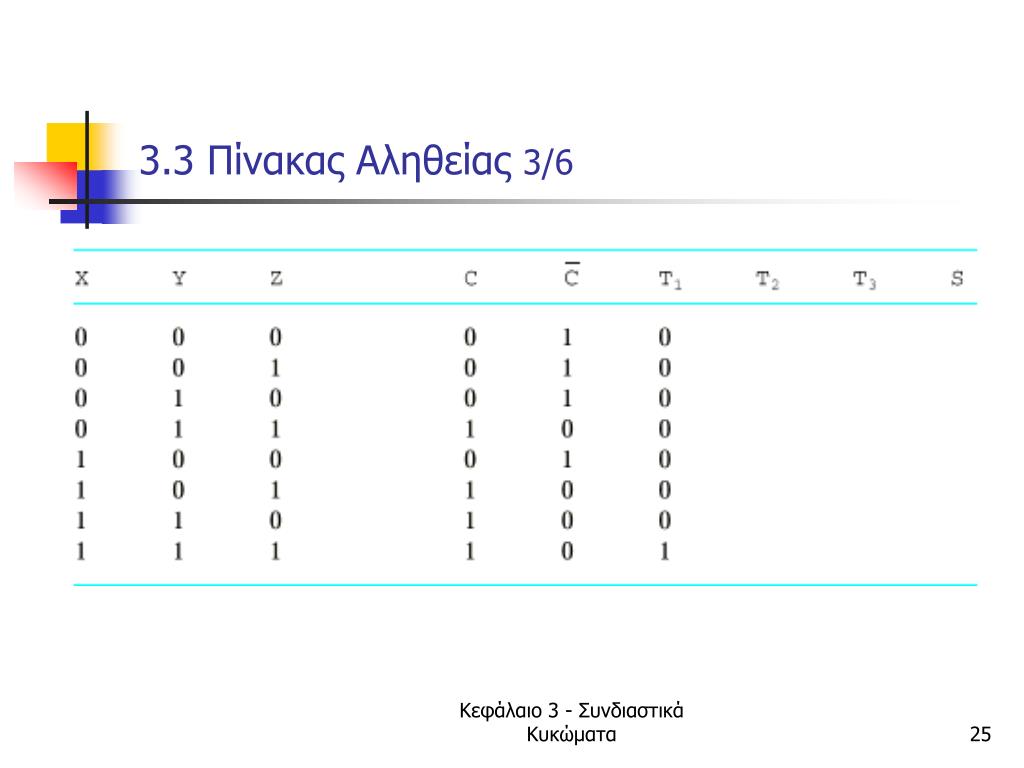

  25. 3.3 Πίνακας Αληθείας3/6 Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

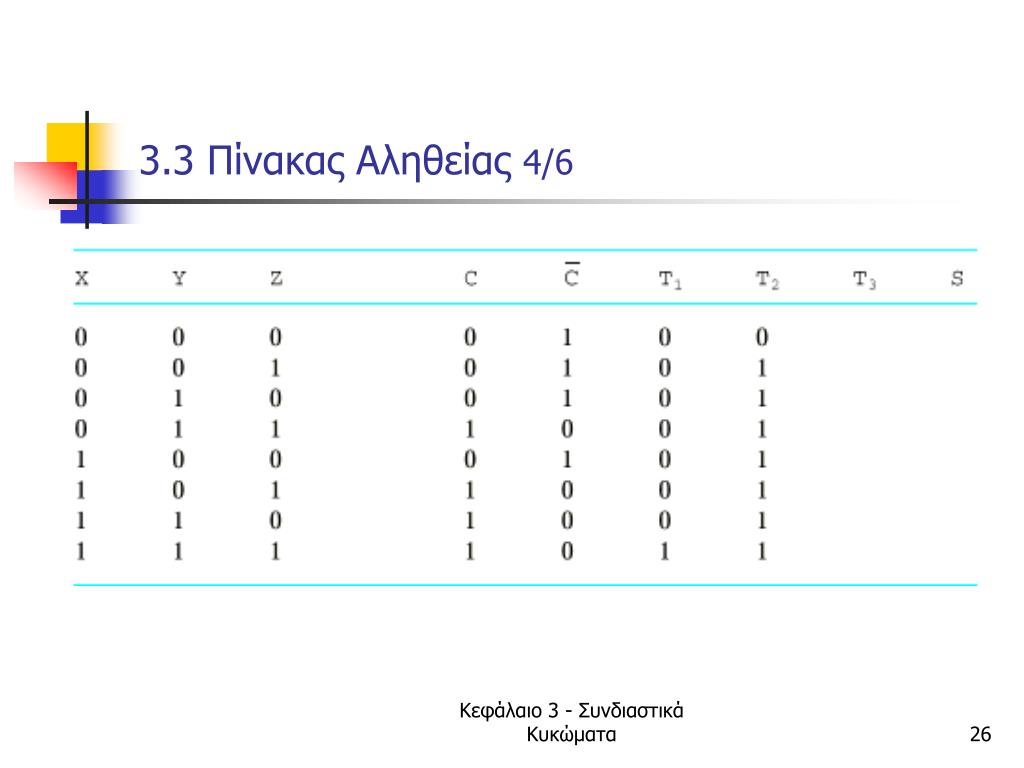

  26. 3.3 Πίνακας Αληθείας4/6 Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

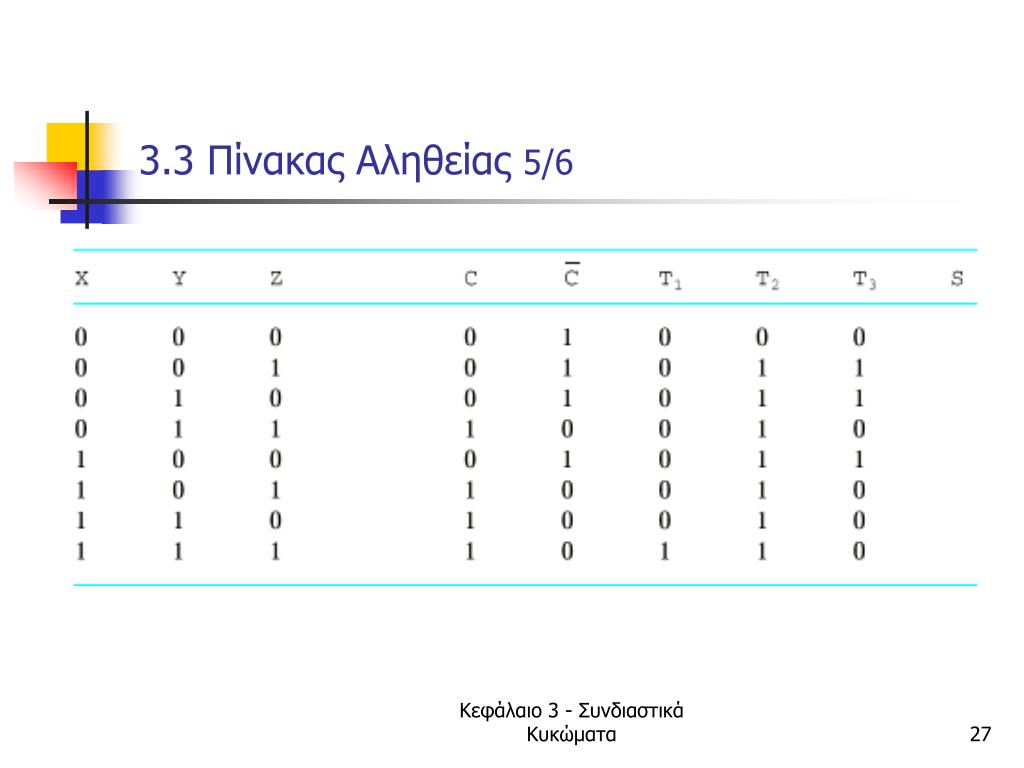

  27. 3.3 Πίνακας Αληθείας5/6 Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

  28. 3.3 Πίνακας Αληθείας6/6 Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

  29. 3.3 Συνάρτηση απο πίνακα αληθείας πχ C(X,Y,Z)=…. Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

  30. 3.3 Συνάρτηση απο πίνακα αληθείας πχ C(X,Y,Z)=Σm(3,5,6,7) =XY+XZ+YZ Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

  31. 3.3 Μεθόδοι • Με ενδιάμεσες συναρτήσεις • καθόρισε ενδιάμεσες συναρτήσεις • καθόρισε σήματα εξόδου βάση ενδιάμεσων συναρτήσεων • αλγεβρική επεξεργασία συναρτήσεων • καθόρισε πίνακα αλήθειας • Χωρίς ενδιάμεσες συναρτήσεις • δώσε ονόματα σε ενδιάμεσα σήματα • καθόρισε πίνακα αληθείας • υπολόγισε συναρτήσεις για σήματα εξόδου Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

  32. 3.3 Μεθόδοι • Με προσομοίωση • σχεδίασε κύκλωμα • προσομοίωσε για όλους δυνατούς συνδυασμούς • πάραξε πίνακα αληθείας • από πίνακα συνάρτησης Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

  33. 3.4 Μεθοδολογία Σχεδιασμού • Στόχος: από περιγραφή προβλήματος παραγωγή λογικού διαγράμματος ή boolean εξισώσεις • καθορισμός σημάτων εισόδου και εξόδου • πίνακας αλήθειας που ορίζει σχέση σημάτων εισόδου και εξόδου (όχι πάντοτε: κατανόηση) • απλοποιημένες εκφράσεις για κάθε έξοδο • αλγεβρική επεξεργασία, k-map, ιεραρχία,… • εάν πολλές λύσεις επιλογή βάση κριτηρίων απόδοσης • σχεδιασμός λογικού διαγράμματος • επαλήθευση • εάν λάθος απόσφαλαμάτωση Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

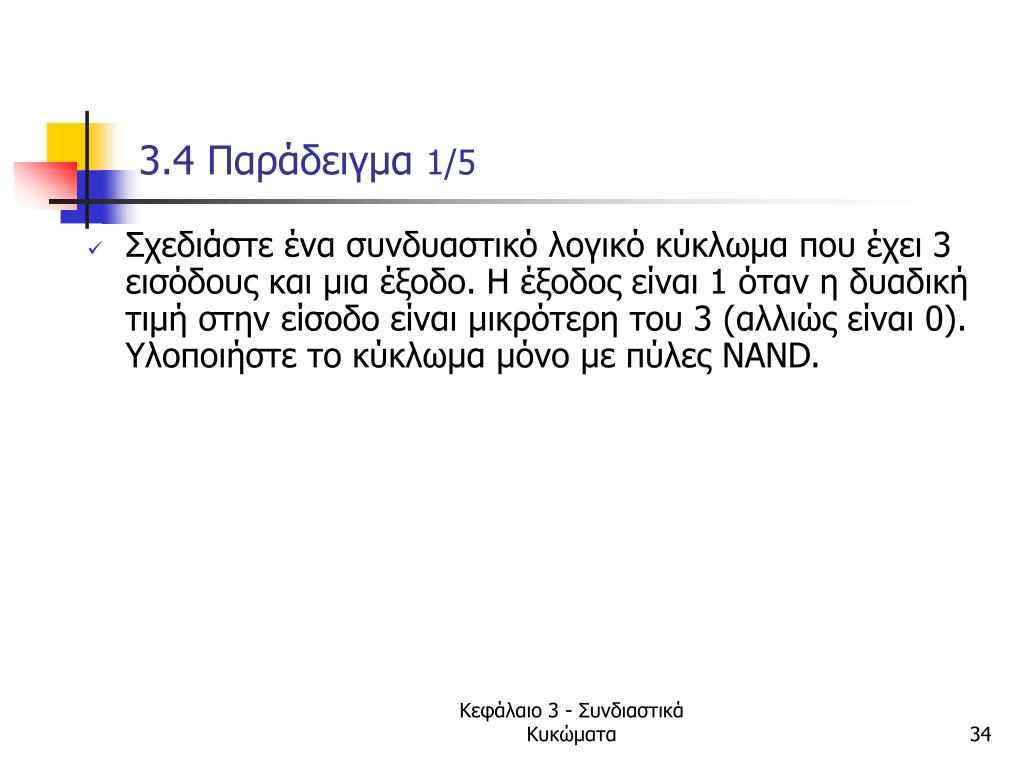

  34. 3.4 Παράδειγμα 1/5 • Σχεδιάστε ένα συνδυαστικό λογικό κύκλωμα που έχει 3 εισόδους και μια έξοδο. Η έξοδος είναι 1 όταν η δυαδική τιμή στην είσοδο είναι μικρότερη του 3 (αλλιώς είναι 0). Υλοποιήστε το κύκλωμα μόνο με πύλες NAND. Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

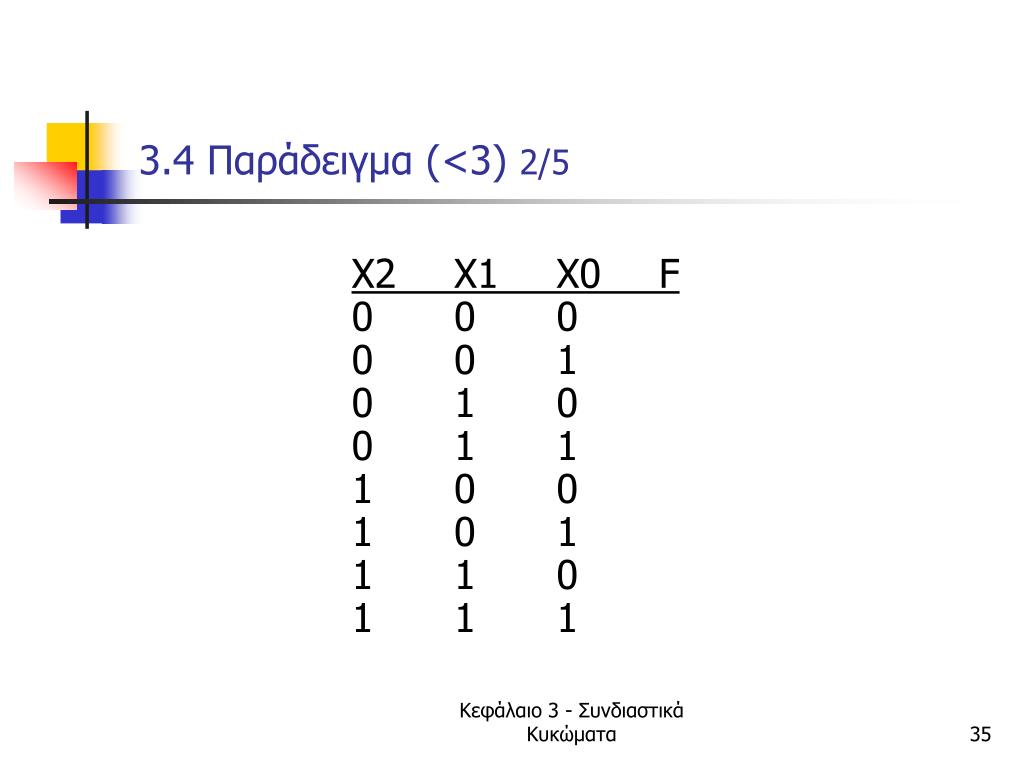

  35. 3.4 Παράδειγμα (<3)2/5 X2 X1 X0 F 0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 1 Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

  36. 3.4 Παράδειγμα (<3)3/5 X2 X1 X0 F 0 0 0 1 0 0 1 1 0 1 0 1 0 1 1 0 1 0 0 0 1 0 1 0 1 1 0 0 1 1 1 0 Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

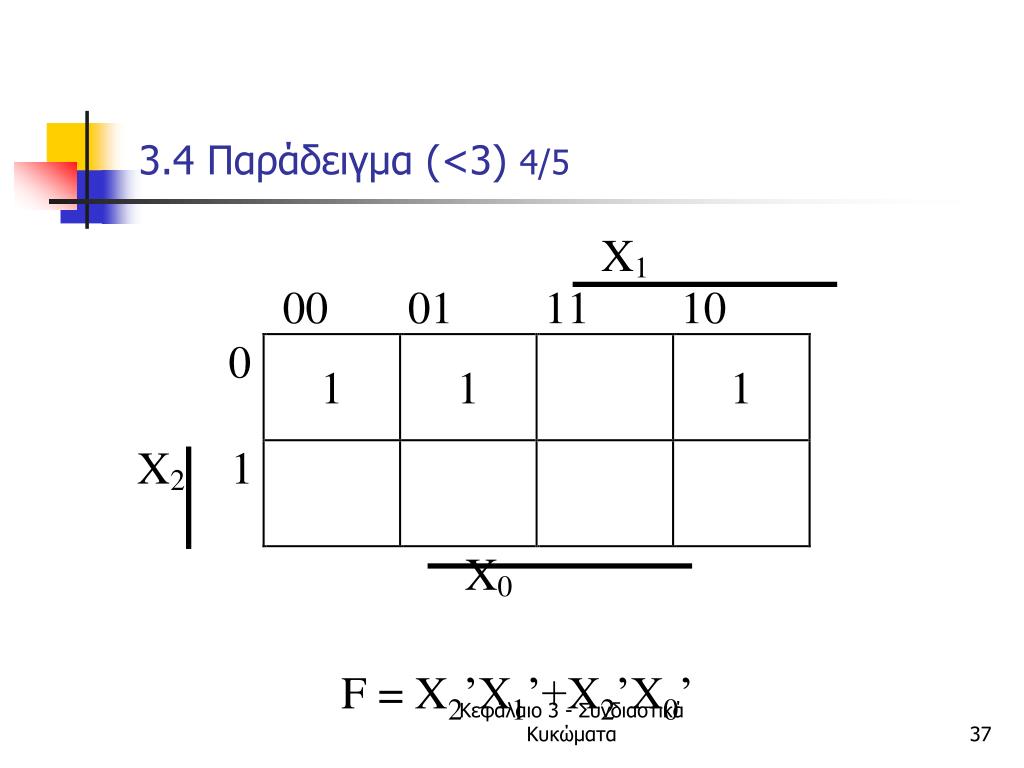

  37. 3.4 Παράδειγμα (<3)4/5 F = X2’X1’+X2’X0’ Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

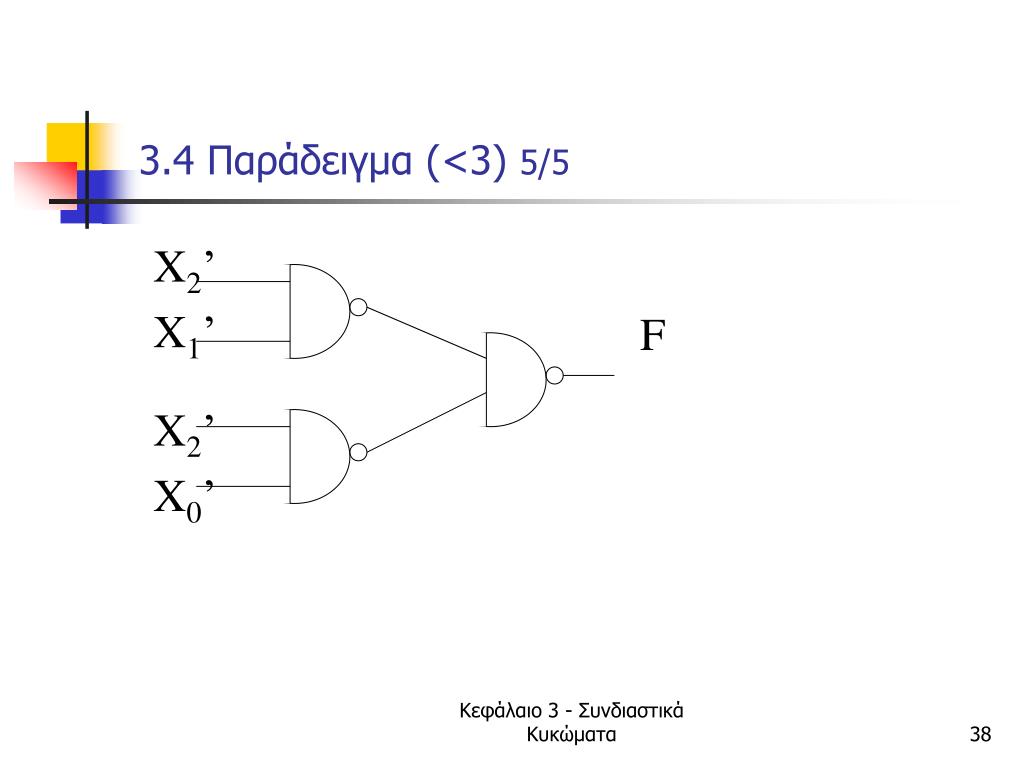

  38. 3.4 Παράδειγμα (<3)5/5 X2’ X1’ X2’ X0’ F Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

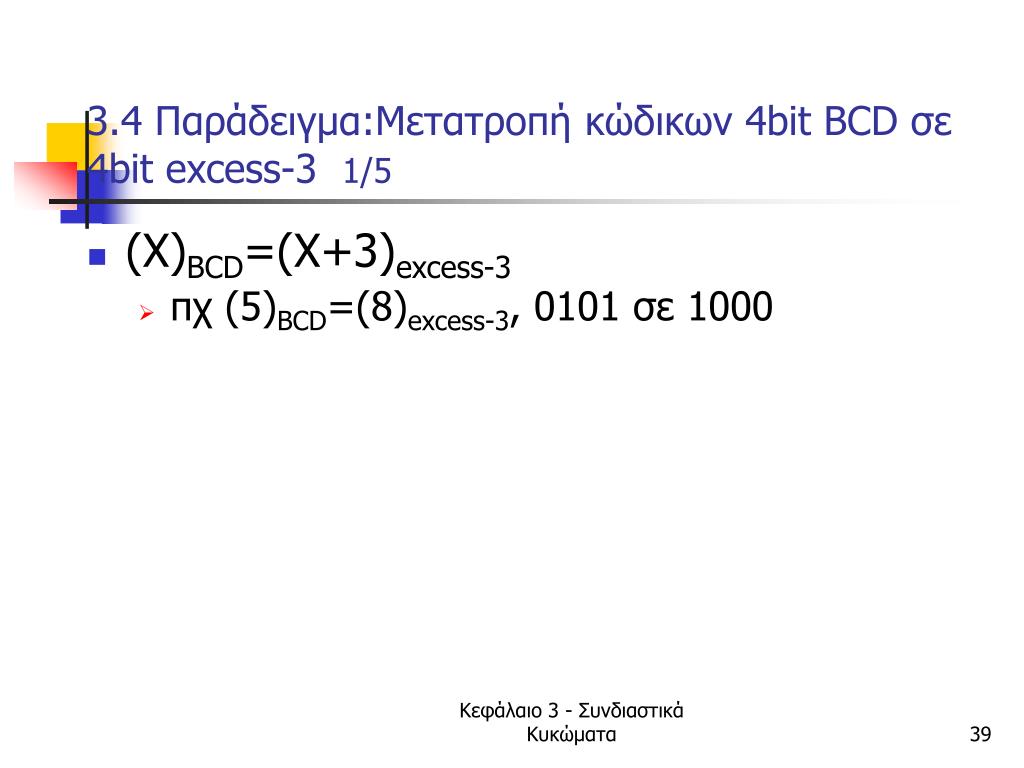

  39. 3.4 Παράδειγμα:Μετατροπή κώδικων 4bit ΒCD σε 4bit excess-31/5 • (X)ΒCD=(X+3)excess-3 • πχ (5)ΒCD=(8)excess-3, 0101 σε 1000 Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

  40. 3.4 ΒCD 2 Excess-32/5 X3 X2 X1 X0 F3 F2 F1 F0 0 0 0 0 0 0 0 1 0 0 1 0 0 0 1 1 0 1 0 0 0 1 0 1 0 1 1 0 0 1 1 1 1 0 0 0 1 0 0 1 1 0 1 0 1 0 1 1 1 1 0 0 1 1 0 1 1 1 1 0 1 1 1 1

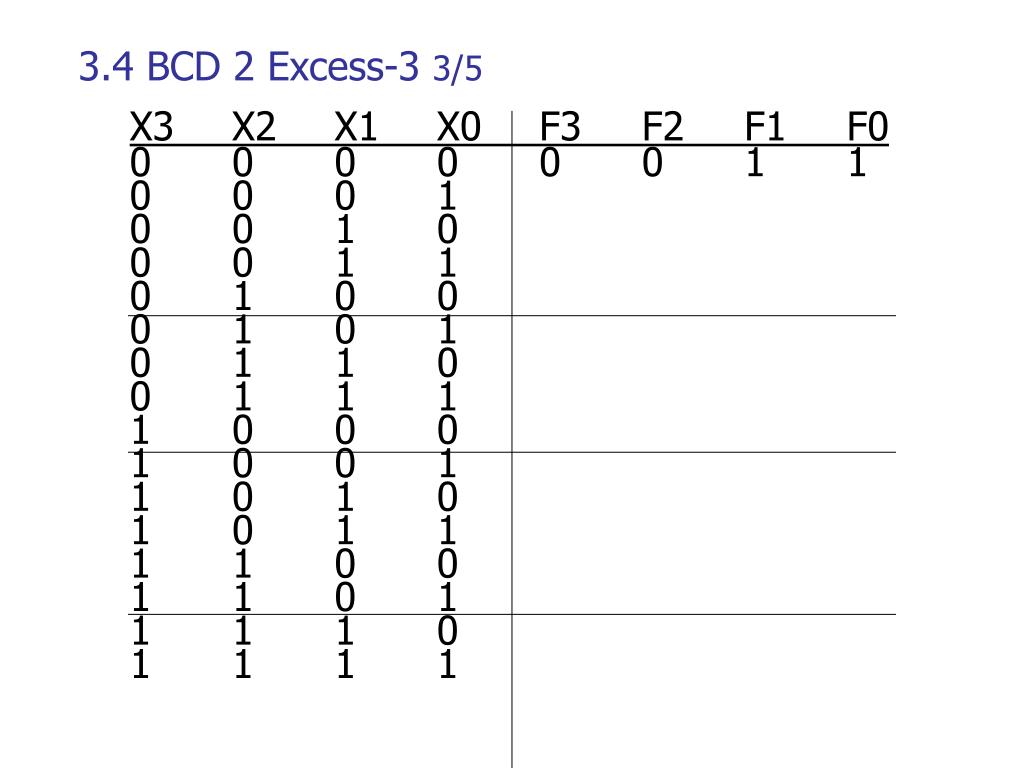

  41. 3.4 ΒCD 2 Excess-33/5 X3 X2 X1 X0 F3 F2 F1 F0 0 0 0 0 0 0 1 1 0 0 0 1 0 0 1 0 0 0 1 1 0 1 0 0 0 1 0 1 0 1 1 0 0 1 1 1 1 0 0 0 1 0 0 1 1 0 1 0 1 0 1 1 1 1 0 0 1 1 0 1 1 1 1 0 1 1 1 1

  42. 3.4 ΒCD 2 Excess-34/5 X3 X2 X1 X0 F3 F2 F1 F0 0 0 0 0 0 0 1 1 0 0 0 1 0 1 0 0 0 0 1 0 0 1 0 1 0 0 1 1 0 1 1 0 0 1 0 0 0 1 1 1 0 1 0 1 1 0 0 0 0 1 1 0 1 0 0 1 0 1 1 1 1 0 1 0 1 0 0 0 1 0 1 1 1 0 0 1 1 1 0 0 1 0 1 0 1 0 1 1 1 1 0 0 1 1 0 1 1 1 1 0 1 1 1 1

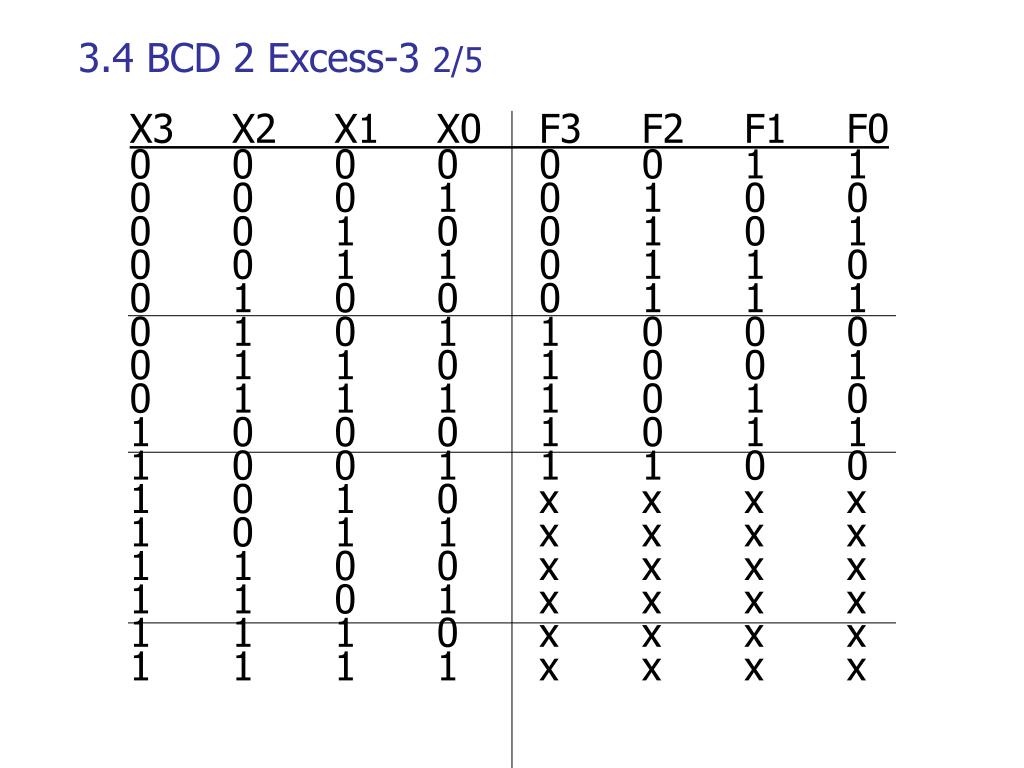

  43. 3.4 ΒCD 2 Excess-32/5 X3 X2 X1 X0 F3 F2 F1 F0 0 0 0 0 0 0 1 1 0 0 0 1 0 1 0 0 0 0 1 0 0 1 0 1 0 0 1 1 0 1 1 0 0 1 0 0 0 1 1 1 0 1 0 1 1 0 0 0 0 1 1 0 1 0 0 1 0 1 1 1 1 0 1 0 1 0 0 0 1 0 1 1 1 0 0 1 1 1 0 0 1 0 1 0 x x x x 1 0 1 1 x x x x 1 1 0 0 x x x x 1 1 0 1 x x x x 1 1 1 0 x x x x 1 1 1 1 x x x x

  44. 3.4 K-maps για ΒCD2EXCS-3 Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

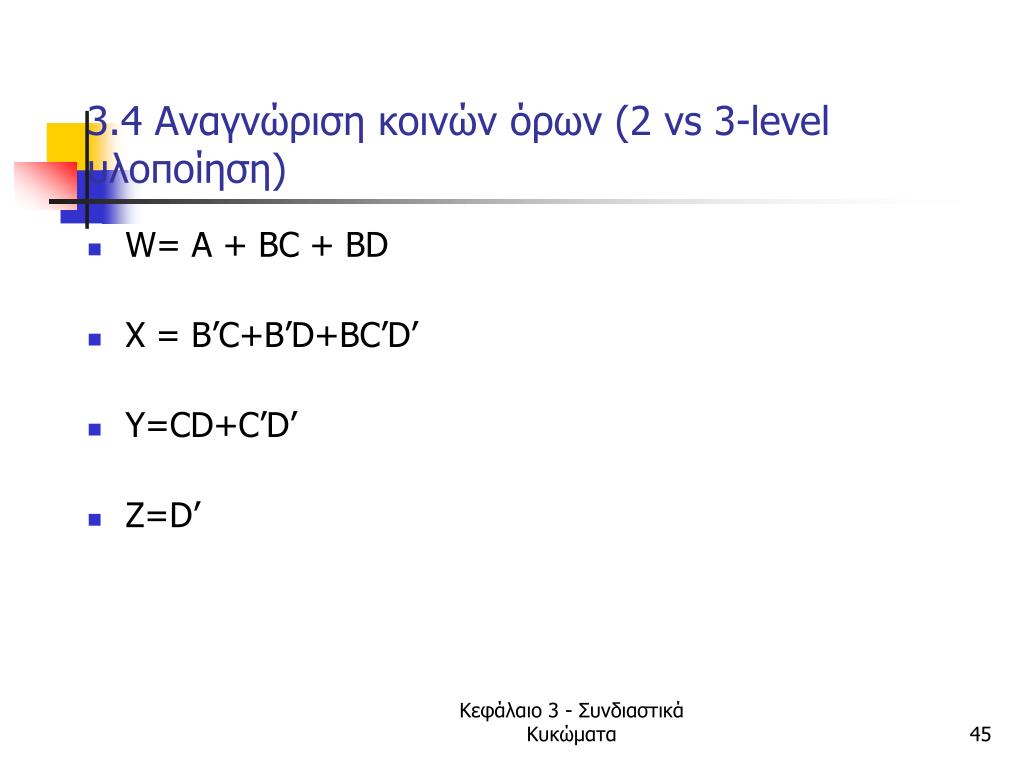

  45. 3.4 Αναγνώριση κοινών όρων (2 vs 3-level υλοποίηση) • W= A + BC + BD • X = B’C+B’D+BC’D’ • Y=CD+C’D’ • Z=D’ Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

  46. 3.4 Αναγνώριση κοινών όρων (2 vs 3-level υλοποίηση) • W= A + BC + BD = A + B (C+D) • X = B’C+B’D+BC’D’=B’(C+D)+BC’D’ • Y=CD+C’D’ = CD • Z=D’ Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

  47. 3.4 ΒCD2EXCS-3 3-levelΥλοποίηση Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

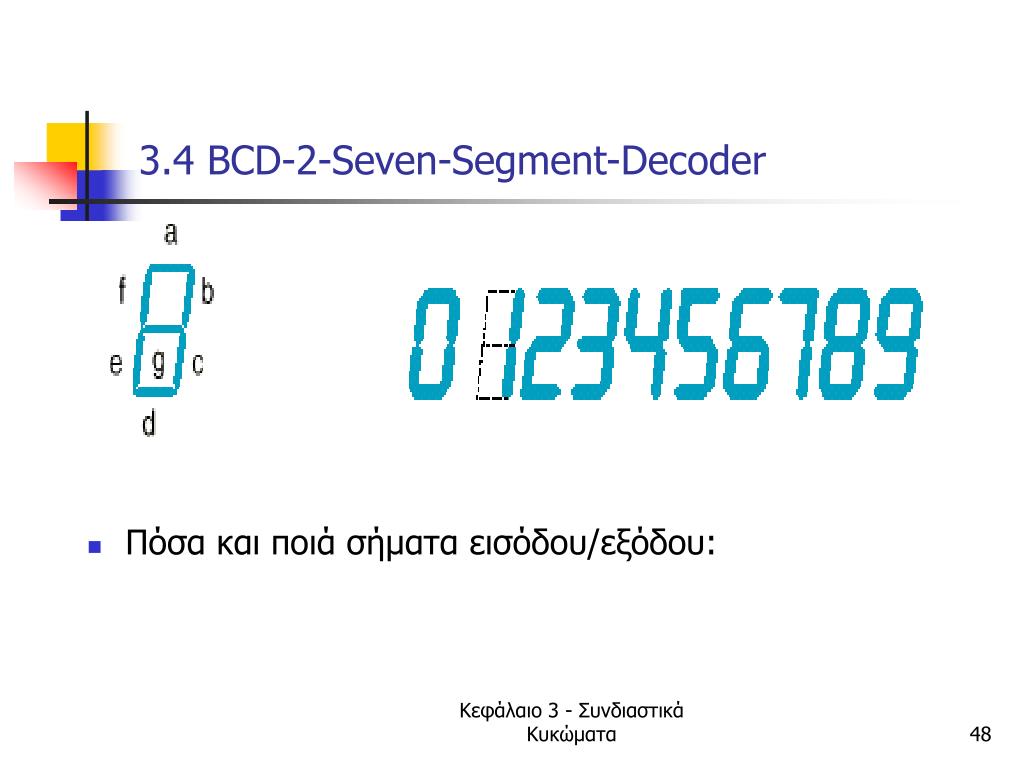

  48. 3.4 BCD-2-Seven-Segment-Decoder • Πόσα και ποιά σήματα εισόδου/εξόδου: Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

  49. 3.5 Βασικά συνδυαστικά κυκλώματα • Αποκωδικοποιητές (decoders) • Κωδικοποιητές (encoders) • Κωδικοποιητές Προτεραιότητας-Priority Encoder • Πολύπλεκτες (multiplexers - muxes) • Αποπλεκτες (demultiplexers) • Αθροιστές (adders) • Αφαιρετέες • Προσημασμένοι αριθμοί (signed numbers) Κεφάλαιο 3 - Συνδιαστικά Κυκώματα

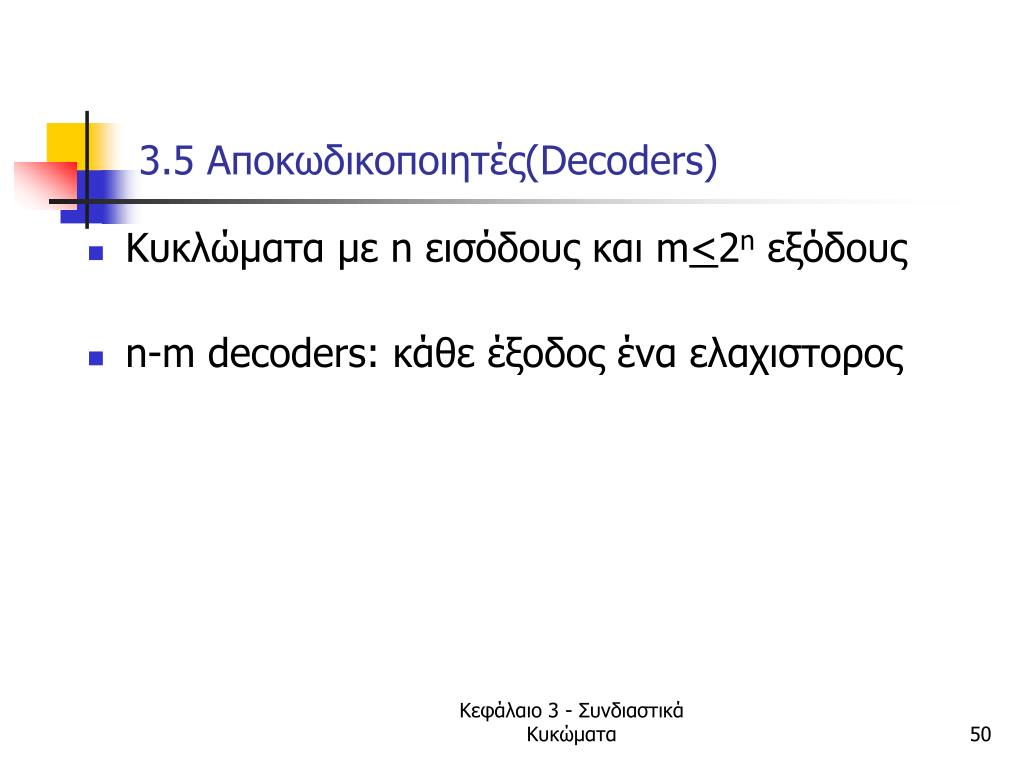

  50. 3.5 Αποκωδικοποιητές(Decoders) • Κυκλώματα με n εισόδους και m<2nεξόδους • n-m decoders: κάθε έξοδος ένα ελαχιστορος Κεφάλαιο 3 - Συνδιαστικά Κυκώματα
