  1. 平成16年度 土木施設設計演習 ～鋼矢板護岸の設計～ 平成１６年１０月２２日

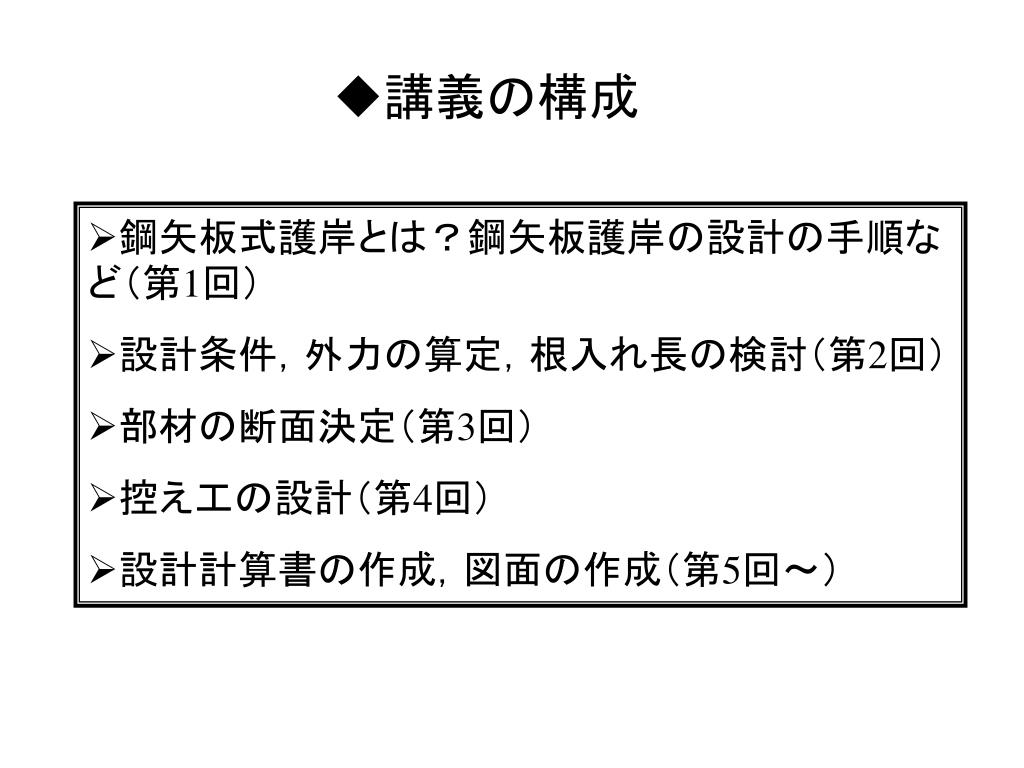

  2. 講義の構成 • 鋼矢板式護岸とは？鋼矢板護岸の設計の手順など（第1回） • 設計条件，外力の算定，根入れ長の検討（第2回） • 部材の断面決定（第3回） • 控え工の設計（第4回） • 設計計算書の作成，図面の作成（第5回～）

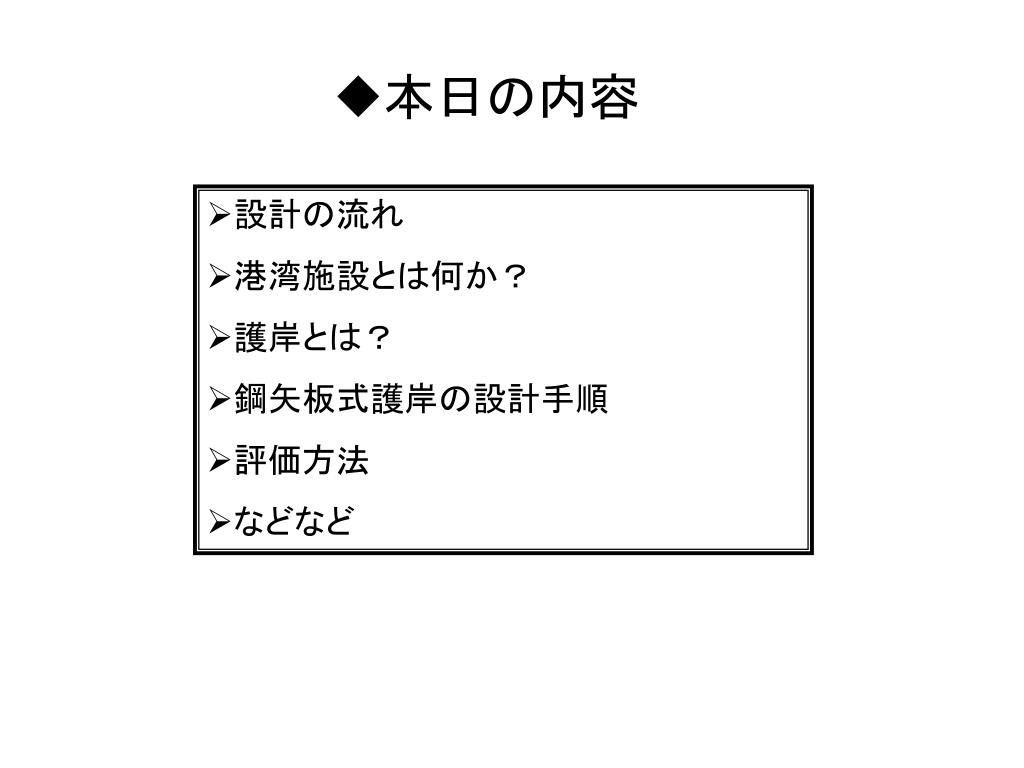

  3. 本日の内容 • 設計の流れ • 港湾施設とは何か？ • 護岸とは？ • 鋼矢板式護岸の設計手順 • 評価方法 • などなど

  4. 構造物の設計のおおよその順序 • 発注者からの依頼（橋梁，トンネル，ダム，道路etc）をもとに，経験に基づいておおよその構造形式を選定 • 地質条件や環境，外力等の条件を踏まえながら断面の試行を行う． • さらには，施工中の安全性，近隣住民への配慮を踏まえつつ，経済的な構造形式の決定 • その他イロイロ・・・ 発注者 設計（コンサルタント） 施工（ゼネコン） 完成！

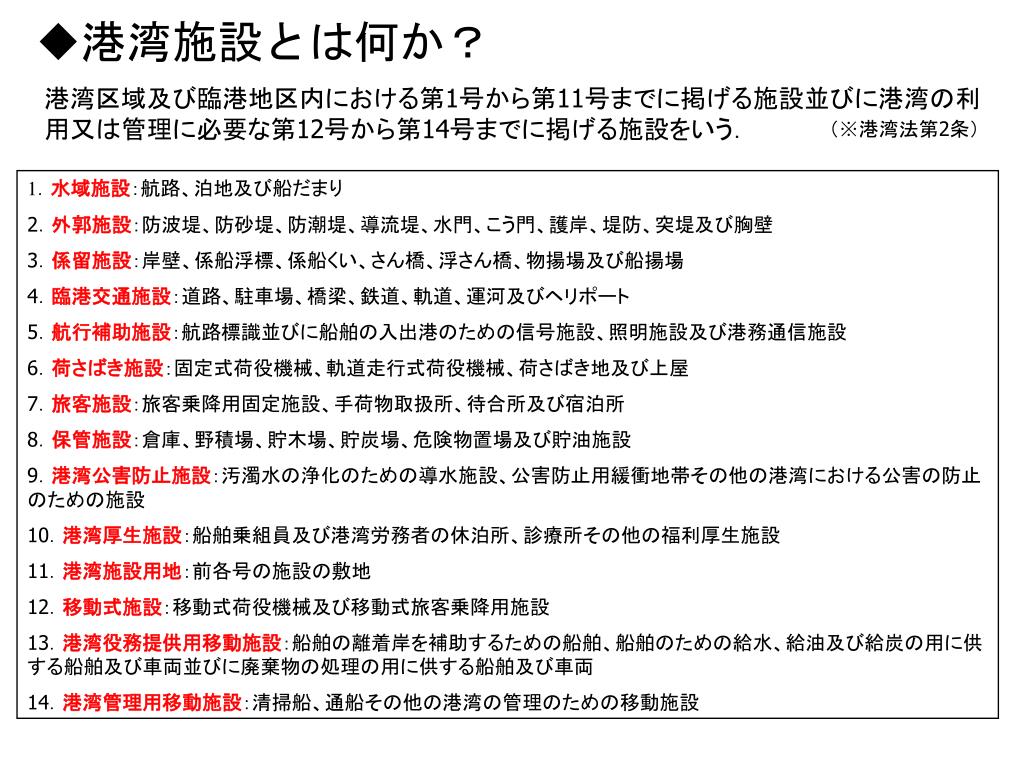

  5. 港湾施設とは何か？ 港湾区域及び臨港地区内における第1号から第11号までに掲げる施設並びに港湾の利用又は管理に必要な第12号から第14号までに掲げる施設をいう． （※港湾法第2条） 1．水域施設：航路、泊地及び船だまり 2．外郭施設：防波堤、防砂堤、防潮堤、導流堤、水門、こう門、護岸、堤防、突堤及び胸壁 3．係留施設：岸壁、係船浮標、係船くい、さん橋、浮さん橋、物揚場及び船揚場 4．臨港交通施設：道路、駐車場、橋梁、鉄道、軌道、運河及びヘリポート 5．航行補助施設：航路標識並びに船舶の入出港のための信号施設、照明施設及び港務通信施設 6．荷さばき施設：固定式荷役機械、軌道走行式荷役機械、荷さばき地及び上屋 7．旅客施設：旅客乗降用固定施設、手荷物取扱所、待合所及び宿泊所 8．保管施設：倉庫、野積場、貯木場、貯炭場、危険物置場及び貯油施設 9．港湾公害防止施設：汚濁水の浄化のための導水施設、公害防止用緩衝地帯その他の港湾における公害の防止　　　　　　　　　　　　　　　のための施設 10．港湾厚生施設：船舶乗組員及び港湾労務者の休泊所、診療所その他の福利厚生施設 11．港湾施設用地：前各号の施設の敷地 12．移動式施設：移動式荷役機械及び移動式旅客乗降用施設 13．港湾役務提供用移動施設：船舶の離着岸を補助するための船舶、船舶のための給水、給油及び給炭の用に供　　　　　　　　　　　　　　　　　　　　する船舶及び車両並びに廃棄物の処理の用に供する船舶及び車両 14．港湾管理用移動施設：清掃船、通船その他の港湾の管理のための移動施設

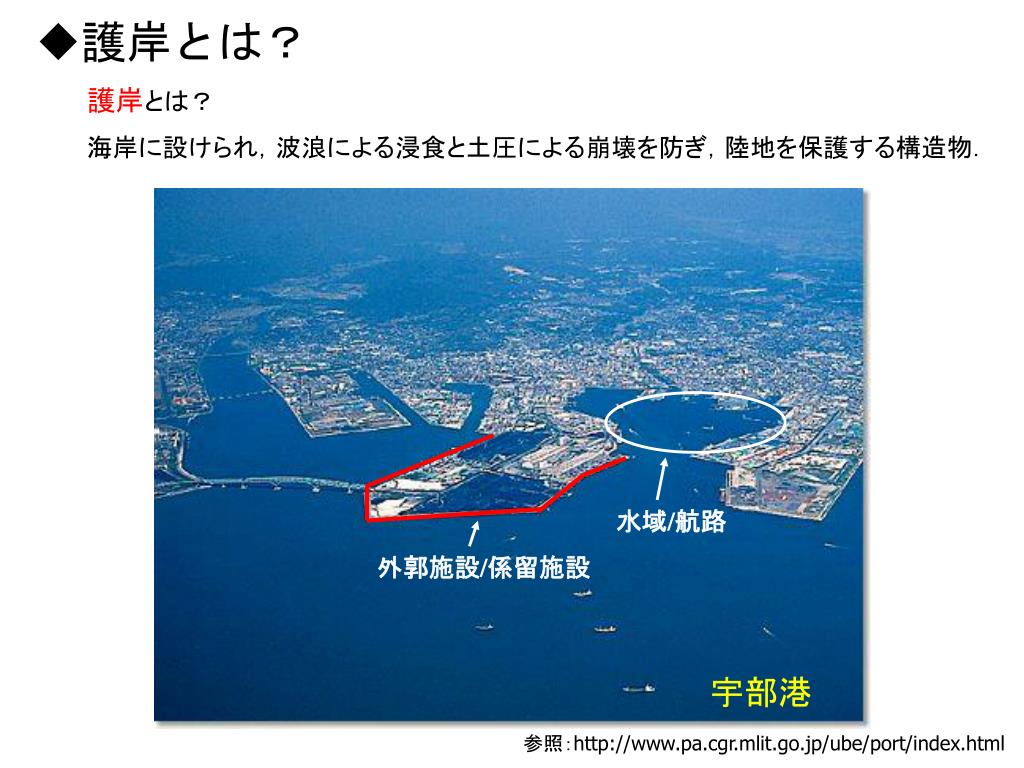

  6. 護岸とは？ 護岸とは？ 海岸に設けられ，波浪による浸食と土圧による崩壊を防ぎ，陸地を保護する構造物． 水域/航路 外郭施設/係留施設 宇部港 参照：http://www.pa.cgr.mlit.go.jp/ube/port/index.html

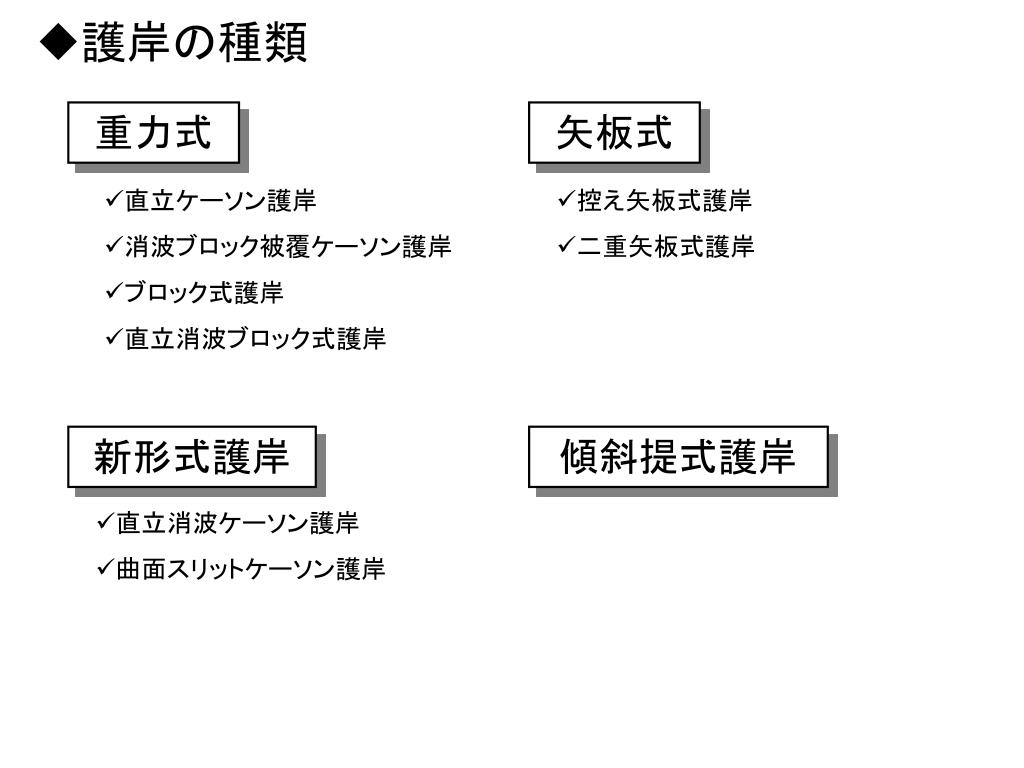

  7. 護岸の種類 重力式 矢板式 • 直立ケーソン護岸 • 消波ブロック被覆ケーソン護岸 • ブロック式護岸 • 直立消波ブロック式護岸 • 控え矢板式護岸 • 二重矢板式護岸 新形式護岸 傾斜提式護岸 • 直立消波ケーソン護岸 • 曲面スリットケーソン護岸

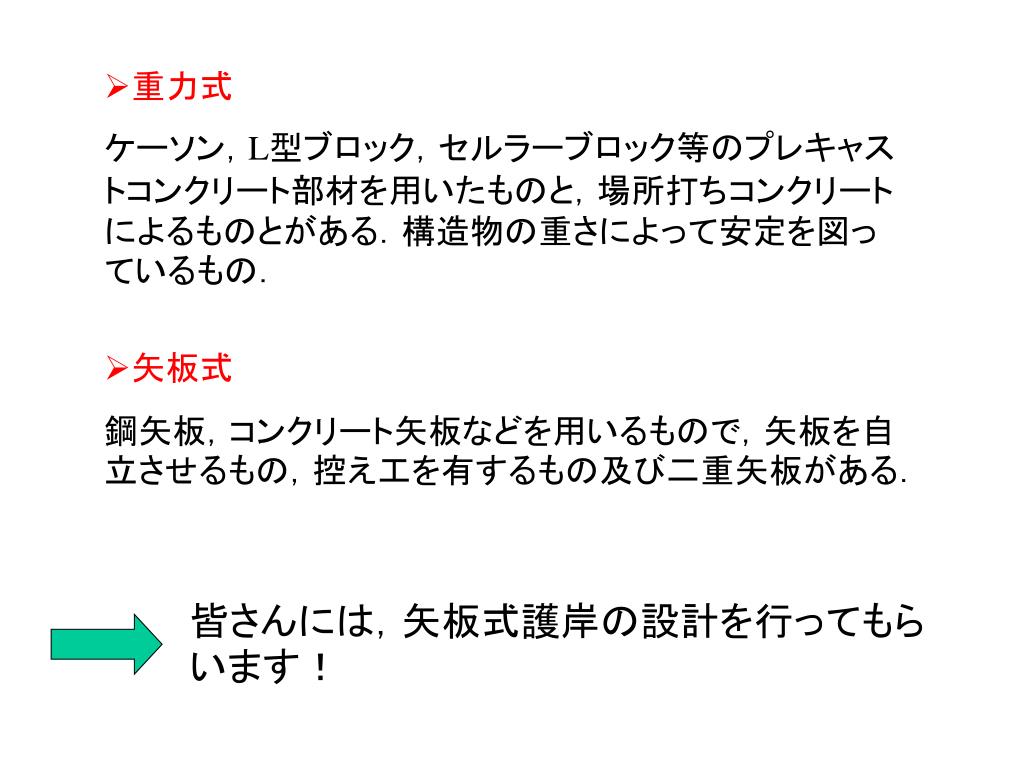

  8. 重力式 ケーソン，L型ブロック，セルラーブロック等のプレキャストコンクリート部材を用いたものと，場所打ちコンクリートによるものとがある．構造物の重さによって安定を図っているもの． • 矢板式 鋼矢板，コンクリート矢板などを用いるもので，矢板を自立させるもの，控え工を有するもの及び二重矢板がある． 皆さんには，矢板式護岸の設計を行ってもらいます！

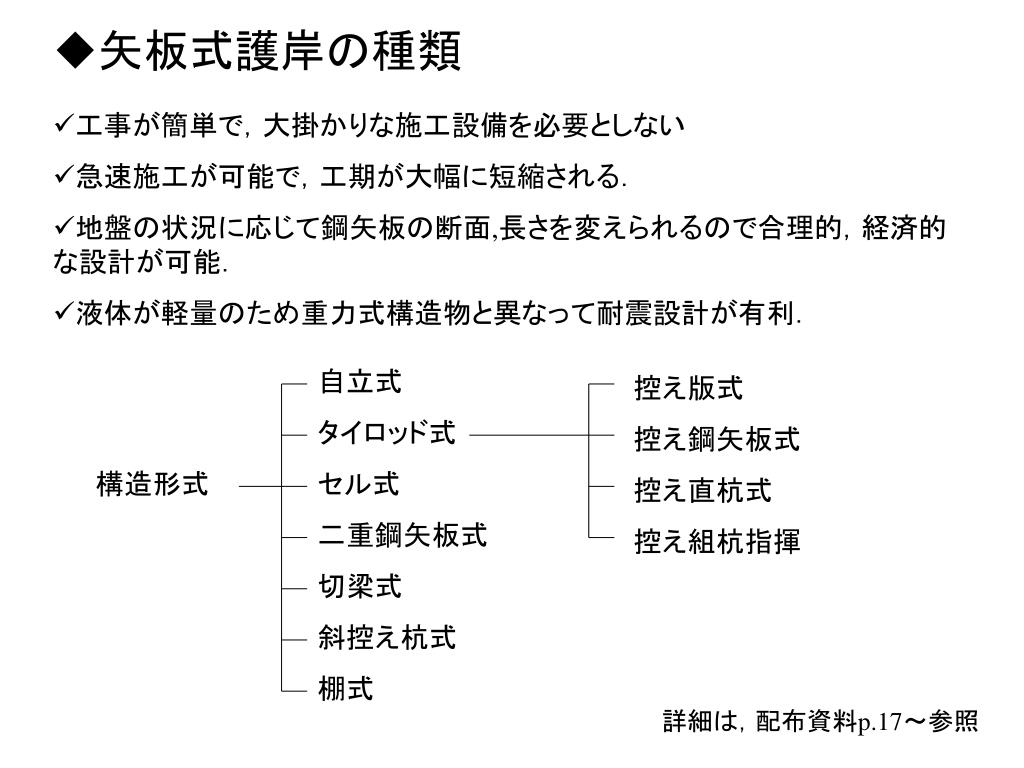

  9. 自立式 タイロッド式 セル式 二重鋼矢板式 切梁式 斜控え杭式 棚式 控え版式 控え鋼矢板式 控え直杭式 控え組杭指揮 構造形式 • 矢板式護岸の種類 • 工事が簡単で，大掛かりな施工設備を必要としない • 急速施工が可能で，工期が大幅に短縮される． • 地盤の状況に応じて鋼矢板の断面,長さを変えられるので合理的，経済的　　な設計が可能． • 液体が軽量のため重力式構造物と異なって耐震設計が有利． 詳細は，配布資料p.17～参照

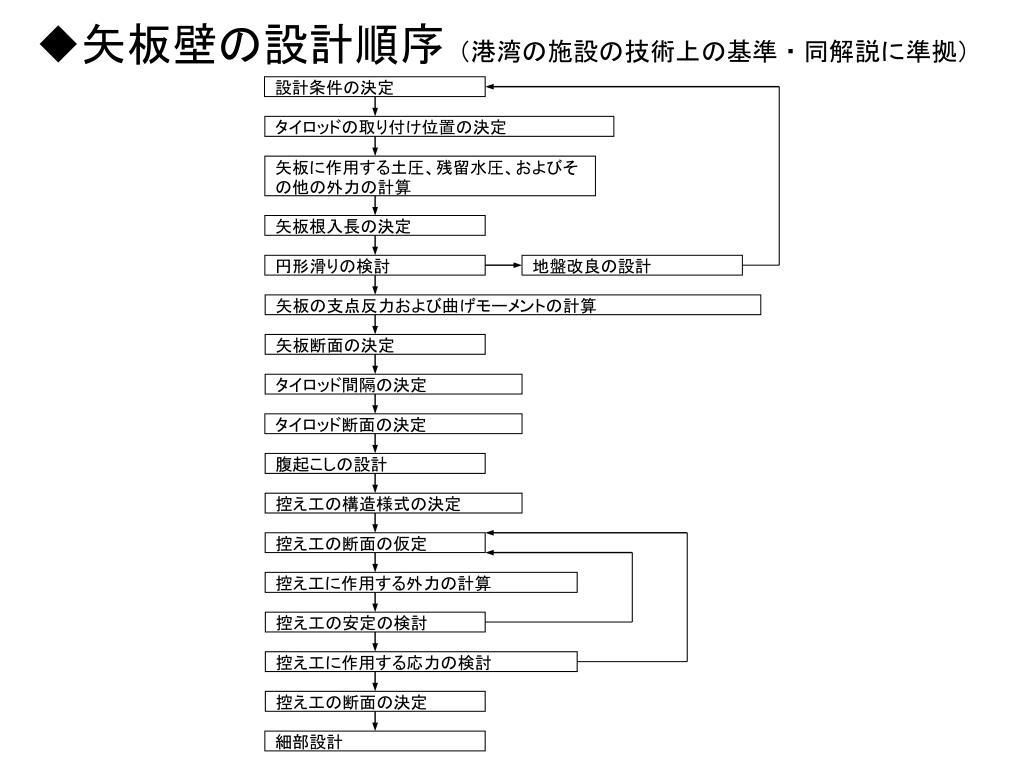

  10. 設計条件の決定 タイロッドの取り付け位置の決定 矢板に作用する土圧、残留水圧、およびその他の外力の計算 矢板根入長の決定 円形滑りの検討 地盤改良の設計 矢板の支点反力および曲げモーメントの計算 矢板断面の決定 タイロッド間隔の決定 タイロッド断面の決定 腹起こしの設計 控え工の構造様式の決定 控え工の断面の仮定 控え工に作用する外力の計算 控え工の安定の検討 控え工に作用する応力の検討 控え工の断面の決定 細部設計 • 矢板壁の設計順序（港湾の施設の技術上の基準・同解説に準拠）

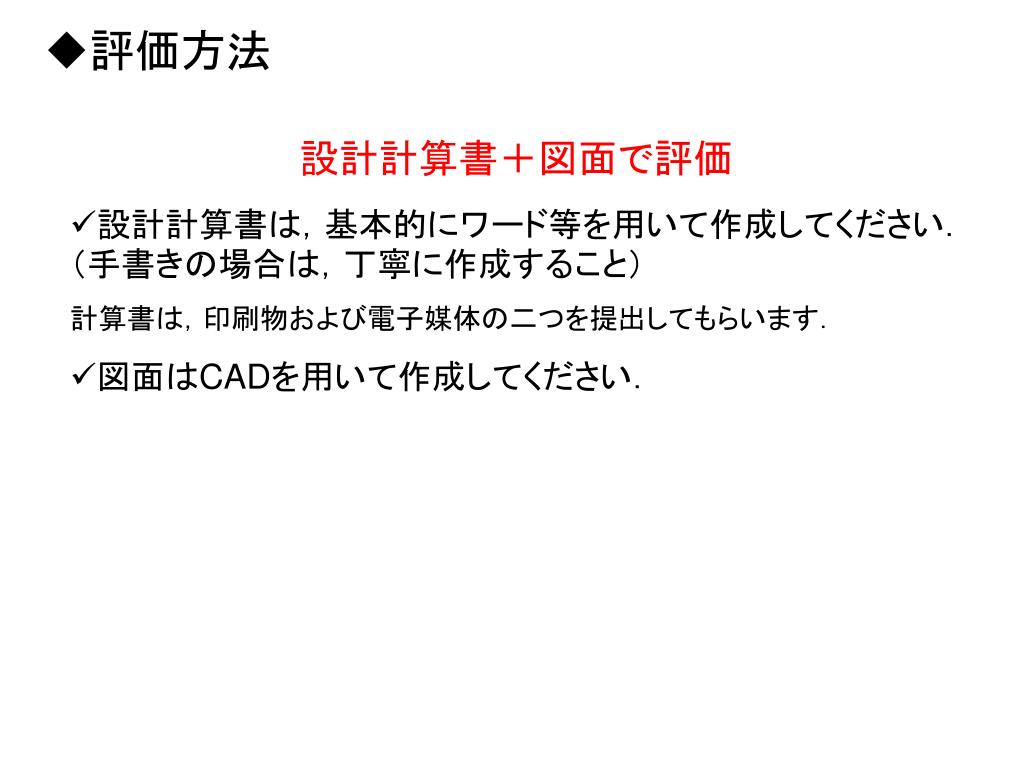

  11. 評価方法 設計計算書＋図面で評価 • 設計計算書は，基本的にワード等を用いて作成してください．（手書きの場合は，丁寧に作成すること） 計算書は，印刷物および電子媒体の二つを提出してもらいます． • 図面はCADを用いて作成してください．

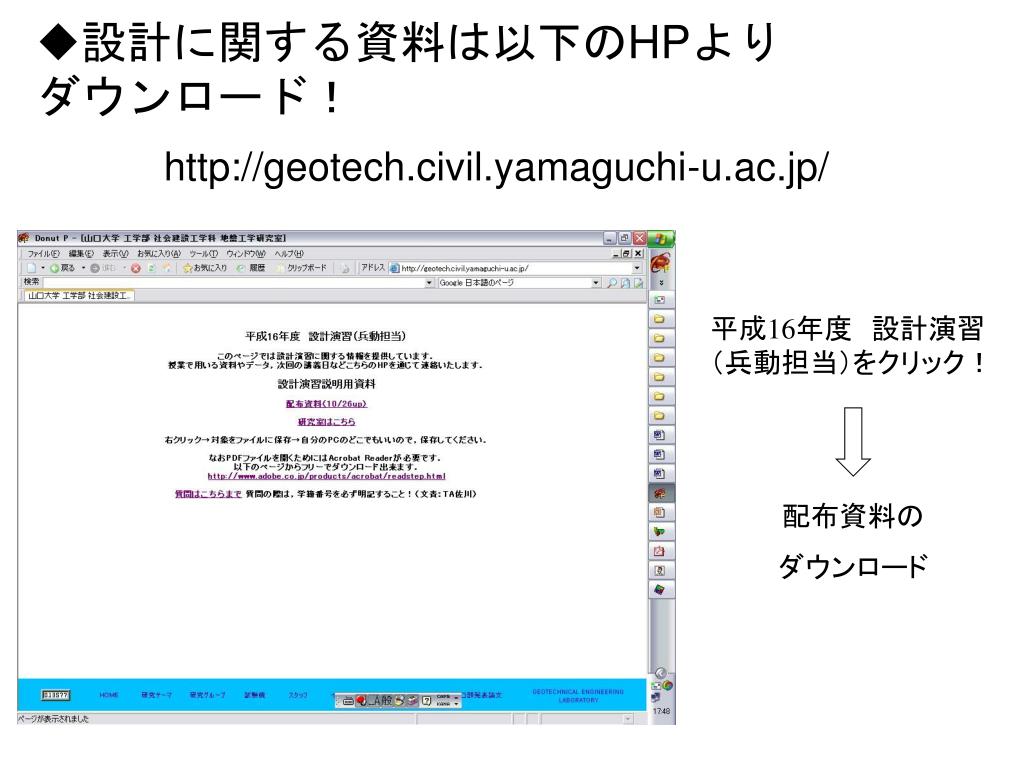

  12. 設計に関する資料は以下のHPより　ダウンロード！設計に関する資料は以下のHPより　ダウンロード！ http://geotech.civil.yamaguchi-u.ac.jp/ 平成16年度　設計演習（兵動担当）をクリック！ 配布資料の ダウンロード
