  1. 七号信令系统高级课程 中兴通讯学院

  2. 1、七号信令消息结构 2、TUP、ISUP用户部分 3、SCCP信令连接控制部分 4、NO.7信令的应用

  3. ——回 顾 信令、信令系统、共路信令、信令点、信令转接点 信令链路、信令路由、直联、准直联、信令点编码 OPC、DPC、SLC、CIC

  4. 《七号信令分层结构》

  5. 信号单元：公共信道信令传递信令消息的最小单位，一般采用数字编码形式。在7号公共信道信令方式中采用了可变长度信号单元，即信号单元长度是可变的。按照信令单元的来源不同，可以分成三种信令单元：信号单元：公共信道信令传递信令消息的最小单位，一般采用数字编码形式。在7号公共信道信令方式中采用了可变长度信号单元，即信号单元长度是可变的。按照信令单元的来源不同，可以分成三种信令单元： • 填充信令单元（FISU） • 链路状态信令单元（LSSU） • 消息信号单元（MSU）

  6. F CK SIF SIO LI FIB FSN BIB BSN F The first transmitted bit MSU LI>2 F CK SF LI FIB FSN BIB BSN F LSSU Note: SF---- Status Field The first transmitted bit LI＝1~2 F CK LI FIB FSN BIB BSN F The first transmitted bit FISU LI＝0

  7. F CK LI FIB FSN BIB BSN F The first transmitted bit 来自第二级的插入信令单元（FISU），也称填充信令 单元，用于链路空闲或链路拥塞时来填补位置，以保 证信令网的同步。 LI=0

  8. F CK SF LI FIB FSN BIB BSN F LSSU Note: SF---- Status Field The first transmitted bit LI＝1~2 • 来自第二级的链路状态信令单元（LSSU），用于链路启用或者链路故障时，表示链路的状态。两端相互发送LSSU，在LSSU的SF域指明彼此的调整信息。

  9. F CK SIF SIO LI FIB FSN BIB BSN F The first transmitted bit 由用户产生的可变长的消息信号单元（MSU），用于 传递来自第四级的信令消息或信令网管理消息。MSU 的最大长度是272个字节。 MSU LI>2

  10. 01111110 delimitation start end F F F F F start signal units signal units signal units signal units • 标记符 (F): • 开始标记符指明信号单元的起点 • 标记符码型为： 01111110. • 说明：在链路负荷较重时，允许只发送标志码来维持链路同步，而不用发送FISU。

  11. 序号 (FSN, BSN): • 前向顺序号 (FSN) 是本信号单元的序号 • 后项顺序号 (BSN) 被证实的信号单元的序号 • 指示比特 (FIB, BIB): • 连同 FSN 和 BSN一起, 用前向指示比特 (FIB) 和后向指示比特 (BIB) 做 基本误差控制, 其长度为 1比特, 以完成信号单元的顺序号控制和证实能力

  12. 长度指示码 (LI): • 用来指示该码之后和校验码之前的字节数目 • LI＝0 byte: 填充信号单元 (FISU) • LI＝1 byte or 2: 链路状态信号单元 (LSSU) • LI>2 byte: 消息信号单元 (MSU)

  13. F CK SF LI FIB FSN BIB BSN F LSSU Note: SF---- Status Field The first transmitted bit LI＝1~2 • 状态字段 (SF): • 如果长度指示码为1, (LI=1)，状态字节则长度为一个字节; 如果长度指示码为 2, 则状态字节的长度 为2字节。

  14. F CK SF LI FIB FSN BIB BSN F 1 C B A The first transmitted bit Standby 5 Status indication 3

  15. SF字段编码及意义： BIT CBA 000 链路失调 001 链路处于正常调整状态 010 链路处于紧急调整状态 011 链路本身故障，业务中断 100 处理机或上层模块故障，业务中断 101 链路忙

  16. F CK SIF SIO LI FIB FSN BIB BSN F The first transmitted bit LI>2 MSU消息信号单元 SIO：业务信息字节 SIF：信令信息字段

  17. DCBA DCBA Sub-service field Service indication code F CK SSF SI SIF SIO LI FIB FSN BIB BSN F 8 16 8n(n≥2) 8 2 6 1 7 1 7 8 The first transmitted bit 业务信息字节SIO包括业务指示码和子业务字段

  18. DCBA（业务指示码SI） • 0000 信令网络管理消息 • 0001 信令网络测试和维护消息 • 0010 保留 • 0011 SCCP • 0100 电话用户部分 (TUP) • 0101 ISDN 用户部分 (ISUP)

  19. 子业务字段指示码SSF :包括指示码(比特C和D)和两位备用 • 比特(比特A和B). • 网络指示码分配如下: • bit: DC • 00 国际网络 • 01 国际备用 (for international use only) • 10 国内网络 • 11 国内备用

  20. F CK SIF SIO LI FIB FSN BIB BSN F The first transmitted bit • 信令信息字段 (SIF): • 该字段包含要发送的来自高层的信令消息，消息可能来自信令网管理部分和用户部分（TUP、ISUP等）的消息内容 • 信令信息字段 由整数个 [2－272] 字节组成。

  21. F CK LI FIB FSN BIB BSN F The first transmitted bit • 校验码 (CK): • 每一信号单元具有用于误差检测的 16-bit 校验码。

  22. 1、七号信令消息结构 • 2、TUP、ISUP用户部分 3、SCCP信令连接控制部分

  23. The Telephone User Part (TUP) 在 No.7 信令系统中, 所有的业务控制信号通过信息单元MSU 传送。电话用户部分TUP的电话控制信号需要放在MSU的信 令信息字段SIF中传送。 TUP 信令与随路信令方式相比，只是信令信息的表现形式与 传送方式不同，信号的内容也比随路方式要丰富得多，TUP 消息现有13个消息组，近60个消息。

  24. SSI SI F CK SIF SIO LI FIB FSN BIB BSN F 8 16 8n(n≥2) 8 2 6 1 7 1 7 8 The first transmitted bit For TUP • TUP消息的SIF字段由路由标记、标题码和信令信息三部分组成。

  25. 8 16 8n 8 2 6 1 7 1 7 8 n>2 F CK SIF SIO LI FIB FSN BIB BSN F 首先发送的比特 信令消息 路由标记 H0 H1 8n 4 4 64 DPC CIC OPC 4 12 24 24 TUP消息信令单元格式

  26. CIC OPC DPC 14/24 4 12 14/24 The first transmitted bit • 路由标记 （1）DPC、OPC • 表明信令消息的发源地和目的地，在每一消息SIF前面都有固定长度的消息路由标记。 • 电话信令消息的路由标记包括三个字段: • 目的信令点编码 (DPC) • 源信令点编码 (OPC) • 电路识别码（CIC）

  27. 32 TS 7 bits 5 bits PCM系统号 • （2）电路识别码CIC • 将电路识别码分配给各电话电路，采用双方协商预先 • 确定的原则 • 对于 2048kb/s 数字信道, 12比特中的低5 比特是话 • 路时隙编码，其余 7 比特 表示在DPC和 OPC之间PCM • 系统数量的编码。 。

  28. 信令链路选择码(SLS)与信令链路编码(SLC) • SLS:信令链路选择码, SLS是用于消息负荷分担时选择信令链路的编码 • SLC：信令链路编码，SLC是两个交换局间实际建立的信令链路的编码，取值从0到15，也即两个局间最多建立16条信令链路。在一些与某条具体链路相关的信令网管理消息（SNM）和信令链路测试消息（SNT）中需要携带SLC.

  29. 128 TS 5 bits 7 bits 32 E1 • 8448Kb/s PCM数字信道（由4个基群组成一个二次群） • 对于 8448Kb/s 数字信道,用12-bit CIC的低7 bits 表示系统内话路时隙编码， 其余 5 bits 表示在DPC 和 OPC之间PCM 系统的数量。

  30. F CK SIF SIO LI FIB FSN BIB BSN F 8 16 8n(n≥2) 8 2 6 1 7 1 7 8 The first transmitted bit LEAD CODES SI H1 H0 LABEL 8n 4 4 64 • 消息标题码 H0 标识消息组, 而H1 表示一个消息码

  31. 前向地址消息 (FAM） • 初始地址消息 (IAM)： • 交换机根据被叫用户号码分析确定为出局呼叫后，为其选一条出线，并前向发送有关建立接续的第1个消息即首次地址消息IAM。 • 它包括主叫用户类别、被叫用户号码及一些电路控制信息，例如接续中有无卫星电路，要不要导通检验等

  32. 带有附加信息的初始地址消息-----IAI 除了可携带IAM包含的全部内容外,在现阶段还可包含主叫用户的电话号码和原被叫号码 我国国内网在市-长,市-国际发端局间,包括经过汇接局必须使用带有附加信息的初始地址IAI.

  33. 后续地址消息-----SAM、SAO • 发送了IAM消息后，如果除去IAM消息中发送的号码位 • 数，剩余被叫号码位数大于1，则采用后续地址消息 • SAM或SAO

  34. 后向建立成功类的消息-----SBM • 当来话局收到全部被叫用户号码，并且确定用户是空闲状态，则应回送后向的地址全消息ACM。 • ACM消息可包括六种信号： • ADC：地址全、计费。 • ADN：地址全、免计费。 • ADX：地址全、投币式。 • AFC：地址全、用户闲、计费。 • APN：地址全、用户闲、免费。 • AFX：地址全、用户闲、投币式。

  35. 后向建立不成功消息（常用） （1）ADI 地址不全信号：收到地址信号任一位数字后 延时15-20秒，所收到的位数还不足以建立呼叫 时发 （2）拥塞消息：包括交换设备拥塞SEC，电路群拥塞 CGC。 （3）用户忙：分国际网中使用的忙信号SSB以及国内 网使用的SLB市话忙、STB长话忙 （4）空号UNN （5）线路不工作信号LOS：表示用户线退出服务或发 生故障

  36. 呼叫至汇接局遇拥塞的情况 分局B 汇接局 分局A IAM CGC CLF 呼叫至汇接局拥塞 RLG

  37. 呼叫故障信号CFL • 在下列情况下，应回送呼叫故障信号 • 如果使用了导通检测，在10-15秒内收不到导通或导通失败信号 • 收到最后的地址信息后20-30秒内，未能收到应有的一种后向信号 • 已经产生地址全信号又收到地址不全信号 • 发送了表明不能完成呼叫的呼损信号后4-15秒内，收不到来话电路的拆线信号 • 当超过时限接不通而又不合适发其他呼损信号时。

  38. 呼叫监视信号 ANC 应答计费 ANN 应答不计费 CBK 后向拆线，表示被叫挂机 CLF 前向拆线，凡收到CLF都需要释放电路

  39. 电路复原消息RSC • 如果仅涉及少数电路，则对每一条受影响的电路发送一个RSC信号，未受影响的交换机收到RSC后将做如下反应： • 如果在接续中它是处于呼叫建立中或通话中的来话交换局，将收到的RSC视为拆线信号，在该电路变为空闲后，回送RLG; • 如果接续中它是去话交换局，在任何情况下将收到的信号视为挂机信号，并回送CLF; • 如果在发送IAM后，但在收到有关那一方呼叫的后向信号之前收到RSC，应释放此电路，并在另一电路上进行二次接续。

  40. LS LS IAM RSC CLF RLG IAM ACM • 一次只能复原一条电路； • 复原电路的号码，由信号标记 • 中的CIC部分给出。 《电路复原消息RSC程序》

  41. 闭塞与解闭塞信号 • 电路的闭塞是在电话网中的通话电路由于测试或故障等原因而采用的使电路暂时退出服务的行为。 • 电路闭塞信号BLO：收到闭塞信号的交换局应禁止在该局的相关的去话电路上发出呼叫，直到收到解除闭塞信号时为止，但不禁止对该局的来话呼叫 • 闭塞证实信号BLA • 解除闭塞信号UBL：用来取消由于闭塞信号而引起的闭塞信号的响应，表明电路已不再闭塞。 • 解除闭塞证实UBA

  42. LS LS IAM（CIC=X） BLO BLA CLF RLG IAM ACM（CIC=Y） 回铃音 ANC CLF RLG 已经发出初始地址消息之 后收到与该呼叫有关的后 向信号之前收到电路闭塞 信号，此时应该在另一条 电路上自动试呼

  43. 自动重复试呼 • No．7信令方式具备CCITT建议Q12规定的自动重复试呼的能力。在发生以下情况时应该自动重复试呼 • 导通检验失败； • 非主控局检测出同抢占用； • 在发出初始地址消息后收到任何后向信号之前收到闭塞消息； • 发送初始地址消息后收到任一后向信号之前收到电路复原信号； • 在发送初始地址消息后收到建立呼叫所需的一个后向信号之前，收到不合理的信号消息。

  44. 同抢处理 • 所谓同抢，也称为双重占用，就是在双向中继电路两端的交换局几乎在同时试图占用同一电路。发生这种现象的原因是由于NO.7信号方式具有双向工作能力,故存在同抢的可能性。 • 同抢占用的检测是通过已发出IAM/IAI消息的交换局的电路又收到了IAM/IAI消息来判断的. • 与单向中继相比，尽管双向中继存在双向同抢的问题，但双向中继的利用率高等优点使得双向中继仍然有很强的生命力。

  45. 目前双向同抢防卫措施有两种： • 第一种方法是，每个终端交换局的双向电路群采用相反顺序的选择方法，即一个交换局（信令点编码大的）采用从大到小的顺序选择电路，另一个交换局 （信令点编码小的）采用从小到大的顺序选择电路。 • 第二种方法是，将双向电路群进一步分为两个组,如所有编码为偶数的电路为一组，所有编码为奇数的电路为一组，这样每个终端交换局可优先接入由它主控的电路组。在ZXJ10机中,信令点编码大的交换局主控所有偶数号码的电路(电路识别码),另一交换局(信令点编码小的)主控奇数号码电路.双向电路群的每个终端局可以先接入由它主控的电路群,并选择这一群电路中已释放时间最长的电路。当所主控的电路全忙时，可以无优先权地接入不是它主控的电路群，但要选择最新释放的电路。

  46. 练习：请对下列消息进行解码 指出DPC、OPC、CIC及消息类型 84 06 18 0A 07 18 0A 41 00 11 18 00 84 97 00 00 50

  47. The ISDN User Part (ISUP) ISUP是在TUP的基础上扩展而来的，能够提供ISDN 信令网中的功能，除了完成TUP的全部功能外，还支 持例如端到端的信令、用户-网络接口的D信道信令等 功能。 ISUP消息也是在消息信号单元MSU中的SIF字段中传 送的，不同的是，ISUP消息结构是8位位组的堆栈出 现的。

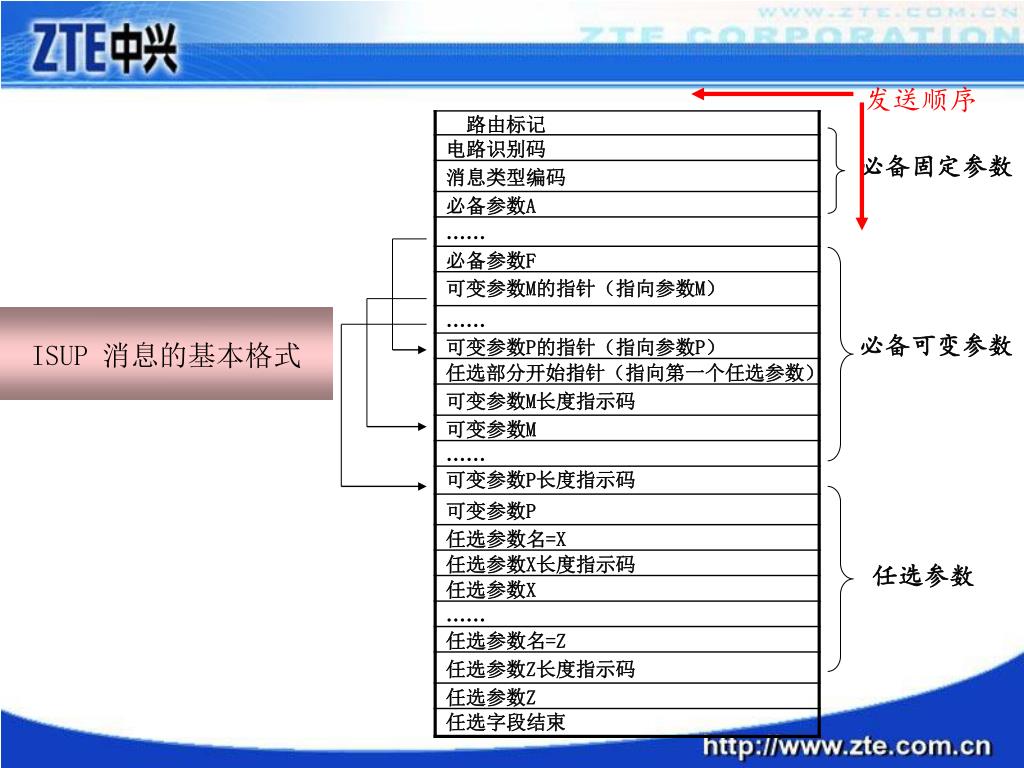

  48. 发送顺序 必备固定参数 ISUP 消息的基本格式 必备可变参数 任选参数

  49. 8 16 8n 8 2 6 1 7 1 7 8 n>2 F CK SIF SIO LI FIB FSN BIB BSN F 首先发送的比特 路由标记 信令消息 必备固定部分 必备可变部分 电路识别码 任选部分 消息类型 路由标记 同TUP ISUP信令单元格式
