  1. 奈米定位平台[滯滑式壓電] 授課教授 :朱志良老師 班級 : 碩研機械一甲 姓名 : 陳奕訢 學號 :MA210108

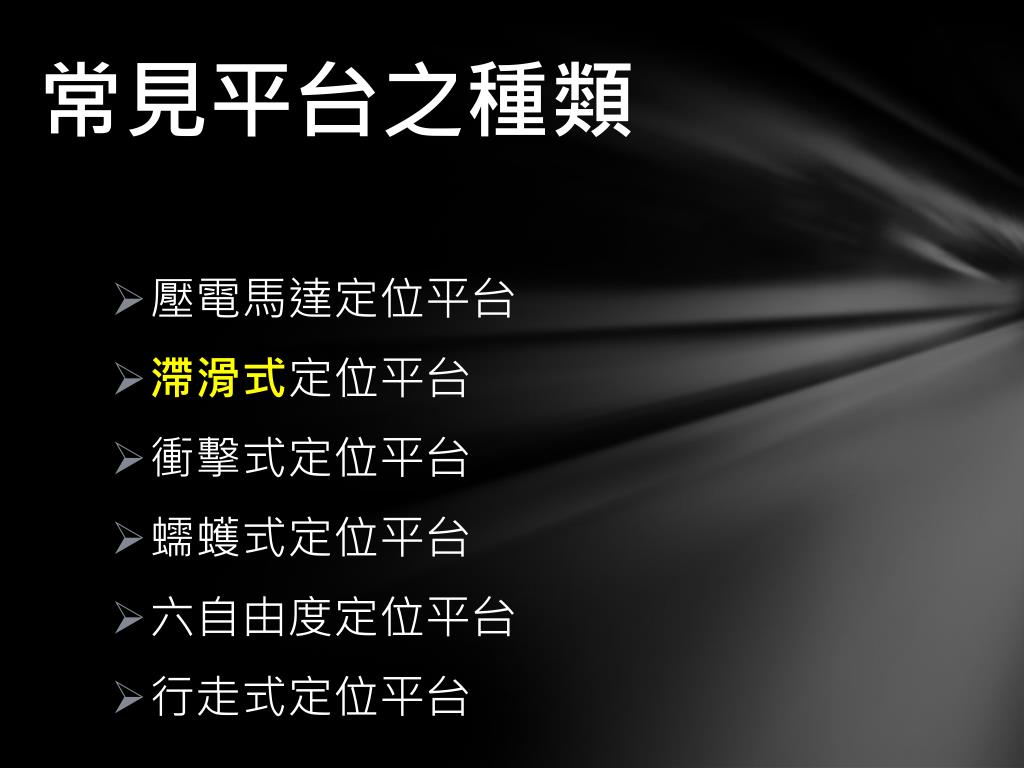

  2. 常見平台之種類 • 壓電馬達定位平台 • 滯滑式定位平台 • 衝擊式定位平台 • 蠕蠖式定位平台 • 六自由度定位平台 • 行走式定位平台

  3. 滯滑式之原理 • 摩擦滯滑是利用慣性力與摩擦力搭配的原理，以鋸齒波形輸入壓電致動器來驅動平台移動。

  4. 滯滑式之原理

  5. 滯滑式之原理

  6. 實體圖

  7. 應用 • IC步進機 • 精密加工機 • 光纖與波導器自動對準系統 • 奈米三次元量測儀 奈米三次元量測儀

  8. 結論 • 滯滑式定位平台原理利用滑塊的慣性力，配合滑塊與摩擦材料間的摩擦滯滑現象，來達到滑塊長行程位移之目標。 • 摩擦係數大小來自於正向力，因此滯滑式定位平台，會因摩擦係數不同，而有不同的驅動。 • 滯滑式定位平台，會因摩擦力過大會導致移動失效，所以仍有改進的空間。

  9. 參考文獻 • 奈米定位平台量測技術-摩擦滯滑之壓電致動器 (http://www.doc88.com/p-983461566775.html) • http://eshare.stust.edu.tw/EshareFile/2009_11/2009_11_9392c464.pdf • 具直線運動之長行程奈米定位平台 作者: 朱志良 教授 • 范盛豪,朱志良，”高精密長行程直線定位裝置” ，中華民國專利M254699號,2003。 • 台灣大學精密製造中心 http://www.me.ntu.edu.tw/ntupmc/index01.htm • 部分引用學長的報告。
