Grobfraktionsanalyse

1. Grobfraktionsanalyse

2. Transport- prozesse Liefergebiete relative Datierung Korn- durchmesser (mm) gerundet eckig >0,63 – 0,2 >0,2 – 0,63 >0,63 – 2 >2 – 6,3 >6,3-20 >20 – 63 >63 – 200 >200 Feinsand Mittelsand Grobsand Feinkies Mittelkies Grobkies Blockkies Blöcke Schwermineralanalyse Kornform Korngröße Lagerung locker -Schutt verfestigt - Breccie locker -Schotter verfestigt - Konglomerat Petrographie

3. Im Aufschluss Im Labor Lagerung / Schichtung der Schotter und Breccien: Maximale Größe der Gerölle Abschätzung Sortierung Orientierung flacher und longitudinaler Gerölle Rundungsgrad Rundungsgrad Korngrößenanalysen Provenanzanalyse: Schwermineraltrennung u. –analyse Petrographie der Gerölle

4. aus unmittelbarer Umgebung aus Quellgebiet aus Nebenflüssen

5. Quarz: sehr verwitterungsresistent

6. Transport in Fluss Moräne Zurundung Füchtbauer, 1988

7. Zurundung von Klasten

8. Fallbeispiel Rhein

9. 1 Einleitung: Der Rhein • Namensherkunft: keltischer Ursprung ‚fließen‘ • Länge: 1.320 km (Schweiz, Deutschland, Niederlande) • Einzugsgebiet: 185.000 km² (über 9 europäische Staaten) Rheintal, Loreley

10. 2. Sedimentherkunft Geologische Übersicht des Rheingebietes

11. 2 Sedimentherkunft Kieselgesteine Kristallin Mesozoikum Klastische Gesteine Quarzit Quarz Mittlere Zusammensetzung der Fraktion 16-31,5 mm Alpen Geologische Übersicht des Rheingebietes

12. 2 Sedimentherkunft Kieselgesteine Kristallin Mesozoikum Klastische Gesteine Quarzit Quarz Mittlere Zusammensetzung der Fraktion 16-31,5 mm Vogesen Schwarzwald Geologische Übersicht des Rheingebietes

13. 2 Sedimentherkunft Mittlere Zusammensetzung der Fraktion 16-31,5 mm Neckar Karbonatgesteine Buntsandstein Quarz Neckar Geologische Übersicht des Rheingebietes

14. 2 Sedimentherkunft Neckar Kieselgesteine Vulkanite Mesozoikum Buntsandstein Klastische Gesteine Quarz Mittlere Zusammensetzung der Fraktion 16-31,5 mm Neckar Geologische Übersicht des Rheingebietes

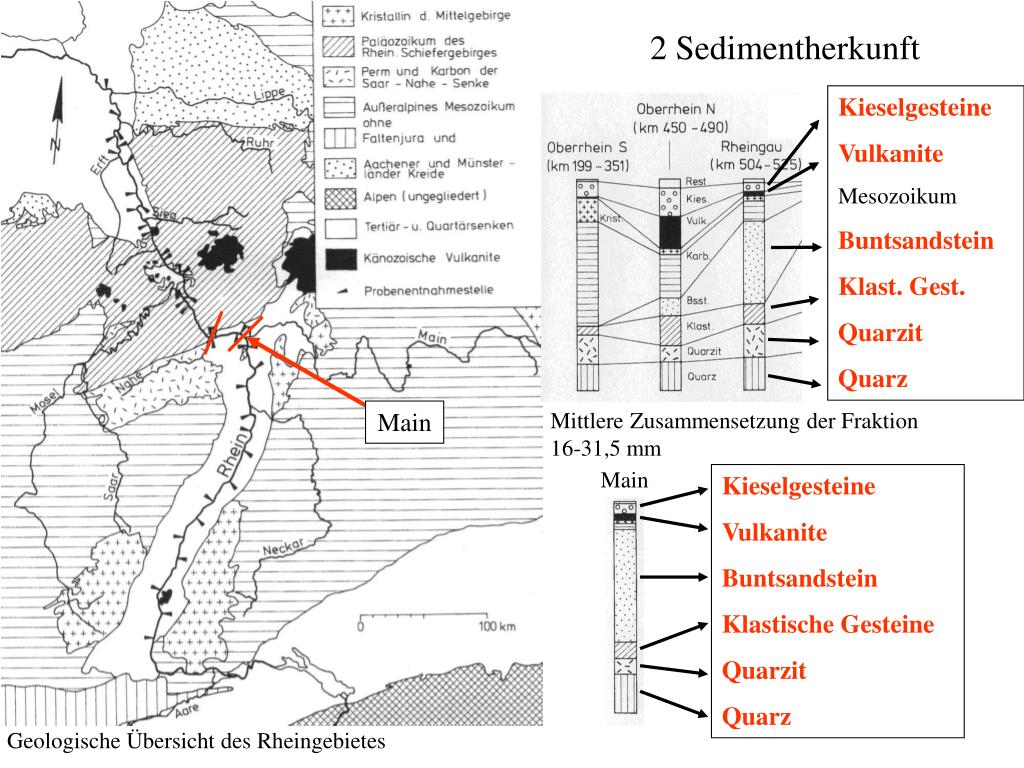

15. 2 Sedimentherkunft Kieselgesteine Vulkanite Mesozoikum Buntsandstein Klast. Gest. Quarzit Quarz Main Mittlere Zusammensetzung der Fraktion 16-31,5 mm Main Kieselgesteine Vulkanite Buntsandstein Klastische Gesteine Quarzit Quarz Geologische Übersicht des Rheingebietes

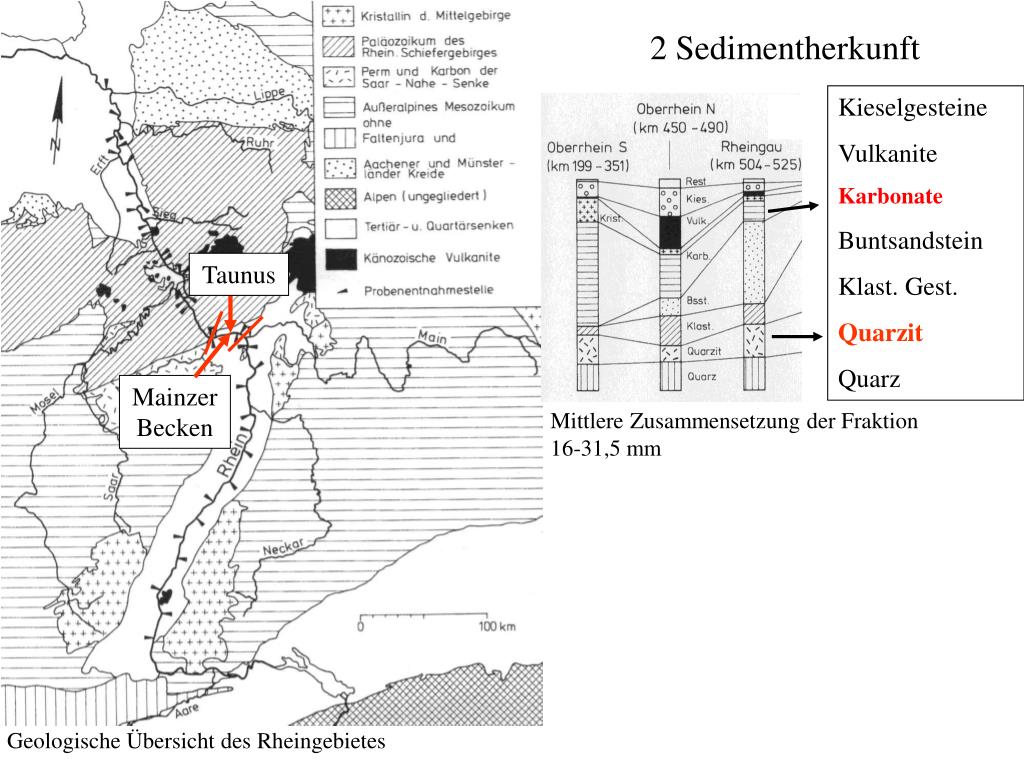

16. 2 Sedimentherkunft Kieselgesteine Vulkanite Karbonate Buntsandstein Klast. Gest. Quarzit Quarz Taunus Mainzer Becken Mittlere Zusammensetzung der Fraktion 16-31,5 mm Geologische Übersicht des Rheingebietes

17. 2 Sedimentherkunft Westerwald Eifel Mittlere Zusammensetzung der Fraktion 16-31,5 mm Känozoischer Vulkanismus: Vulkanite Geologische Übersicht des Rheingebietes

18. 2 Sedimentherkunft Mosel Mittlere Zusammensetzung der Fraktion 16-31,5 mm Klastische Gesteine (Rheinisches Schiefergebirge) Geologische Übersicht des Rheingebietes

19. 2 Sedimentherkunft Mittlere Zusammensetzung der Fraktion 16-31,5 mm Schiefer Quarz Geologische Übersicht des Rheingebietes

20. Füchtbauer, 1988

21. M.E. Tucker, 1985

22. Ziel der Übung Bestimmung der Grobfraktionen und Quantifizierung nach Gewichtsanteilen Erstellung eines Säulendiagramms • Beschreibung und Interpretation der Daten: • Zusammensetzung (wo nur möglich?) • Rundungsgrad als Indiz für Transportweg • Korngröße der einzelnen Fraktionen (unterschiedliche Lösungsmengen!)

23. Rest, Klast. Muscheln 6 % 13 % Qz (gerundet) Qz (eckig) 14 % Magmatisch Metamorph 5 % 5 % Karbonate 18 % 5 % 11 % Sandstein 19 % Vorgehensweise • Qualitative Unterscheidung in Gesteinstyp: • Sandstein (farblich unterschieden) • Karbonate • Metamorph (z.B. Gneis, Schiefer usw.) • Magmatisch (Granit, Basalt) • Quarz & quarzreiche Bruchstücke (Quarzit) • unterschieden in Rundungsgrad • Muschelschalen • Rest, klastische Komponenten
