hcp q60

日立HCP-Q60短焦投影机日常维护以及故障判断

北京鸿合视讯科技有限公司南昌办事处

2013年10月29日

北京鸿合视讯科技有限公司

slide2

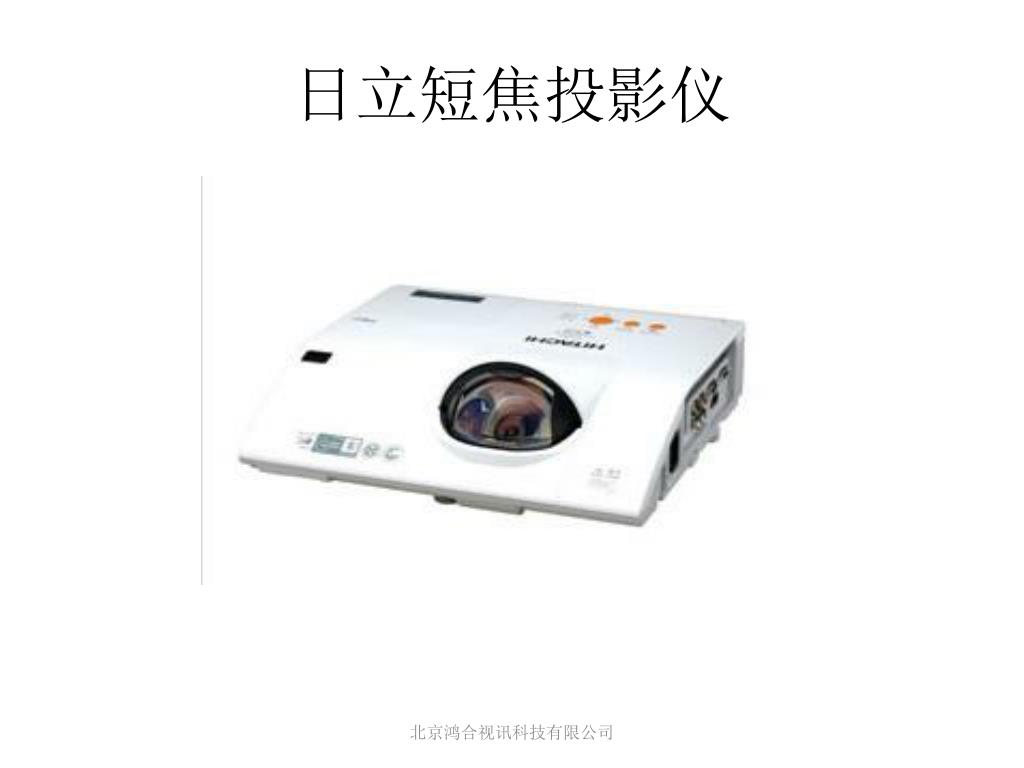

日立短焦投影仪

北京鸿合视讯科技有限公司

slide3

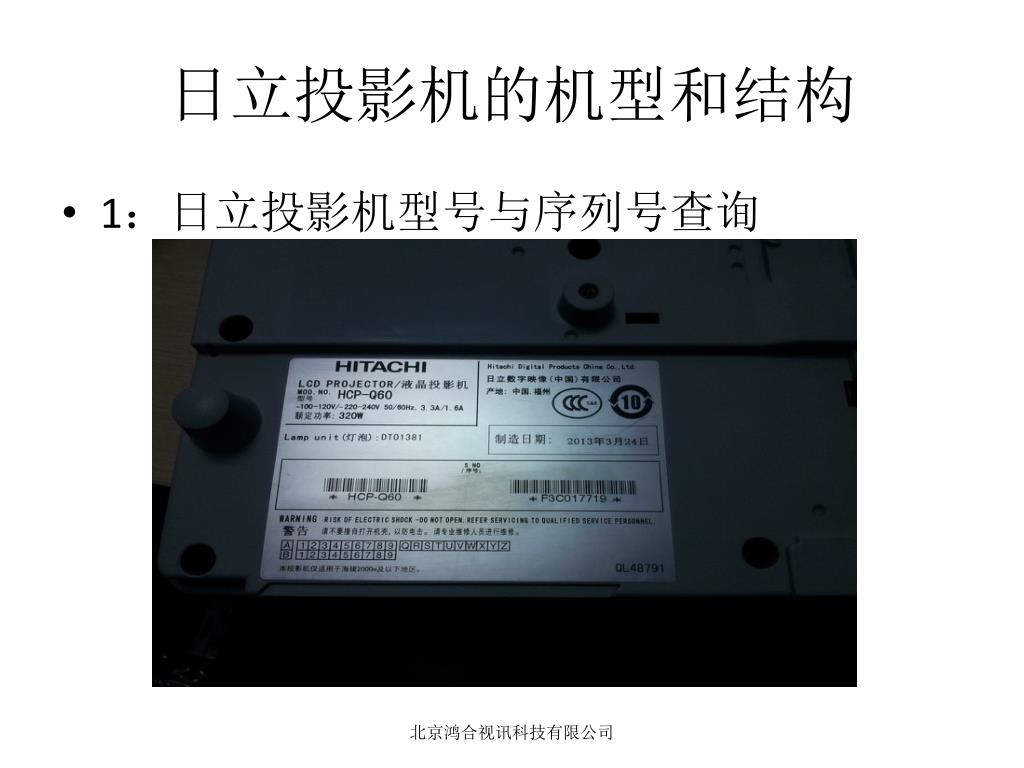

日立投影机的机型和结构
  • 1:日立投影机型号与序列号查询

北京鸿合视讯科技有限公司

slide5

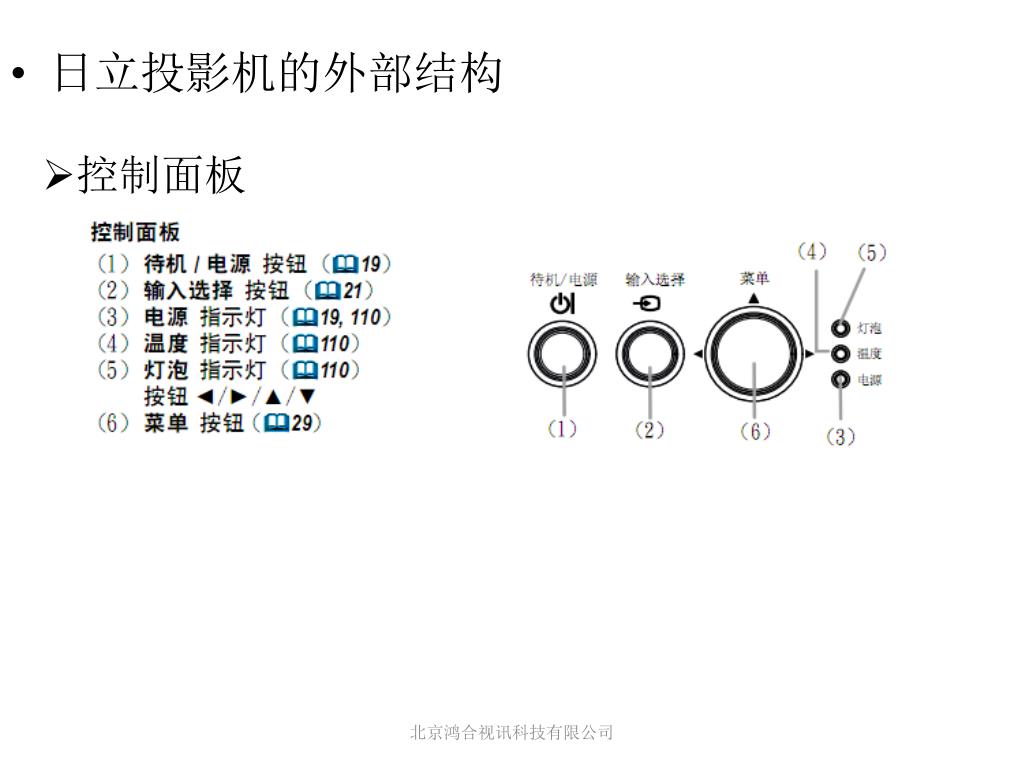

控制面板

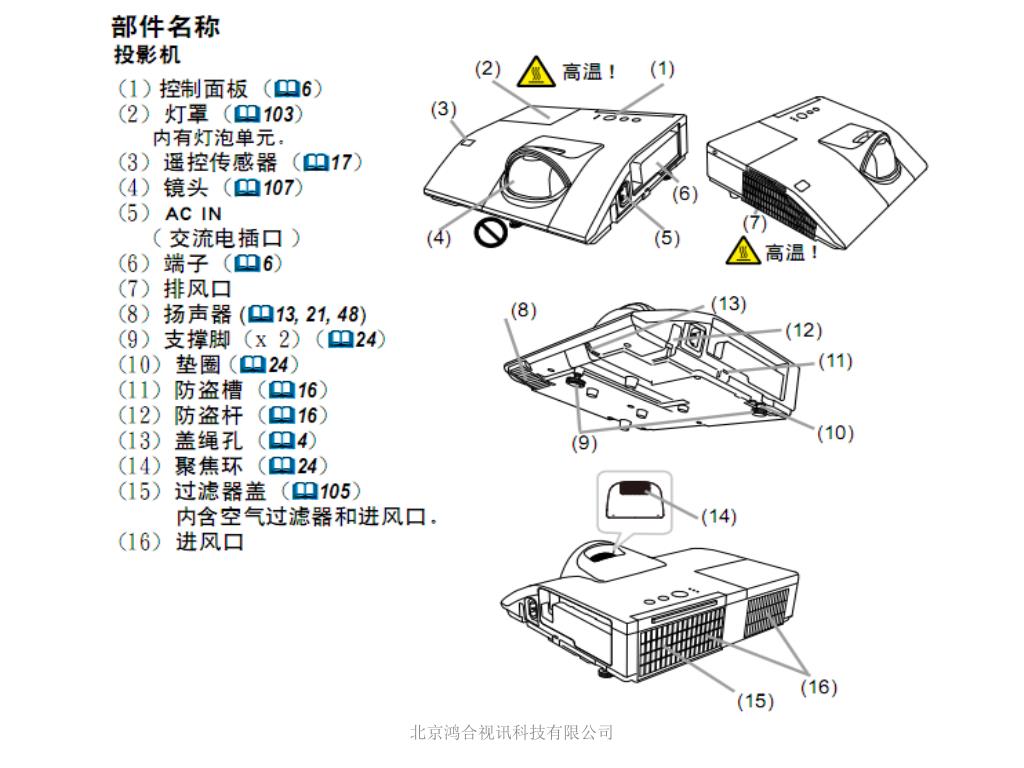

日立投影机的外部结构

北京鸿合视讯科技有限公司

slide6

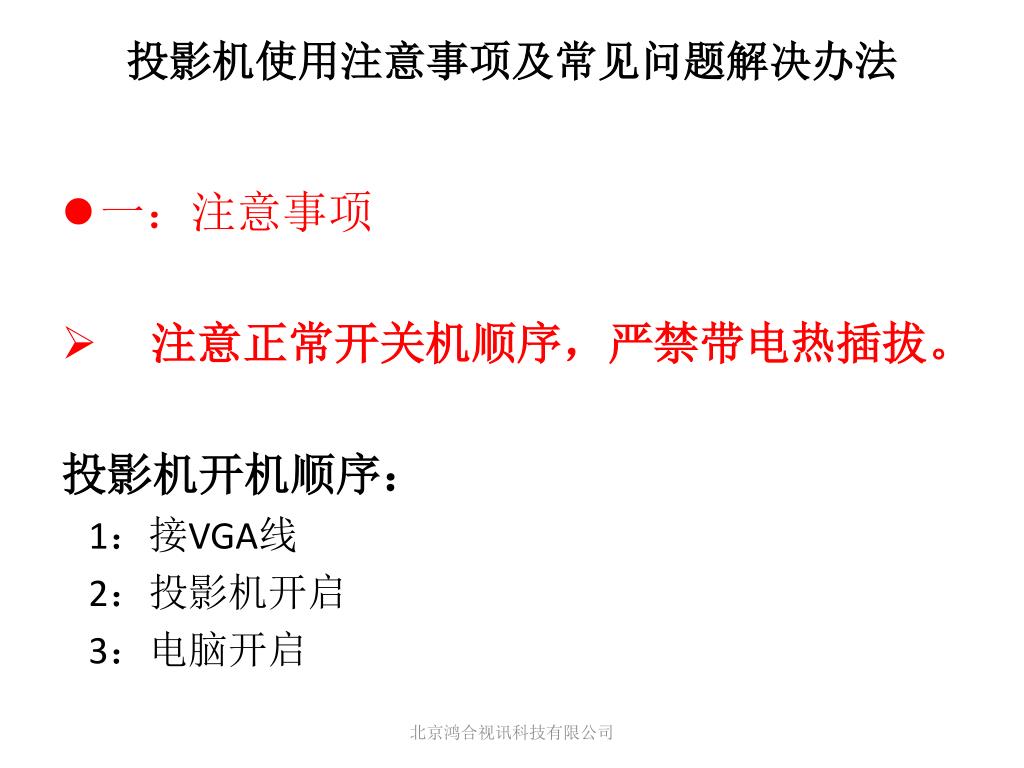

投影机使用注意事项及常见问题解决办法
  • 一:注意事项
  • 注意正常开关机顺序,严禁带电热插拔。

投影机开机顺序:

1:接VGA线

2:投影机开启

3:电脑开启

北京鸿合视讯科技有限公司

slide7

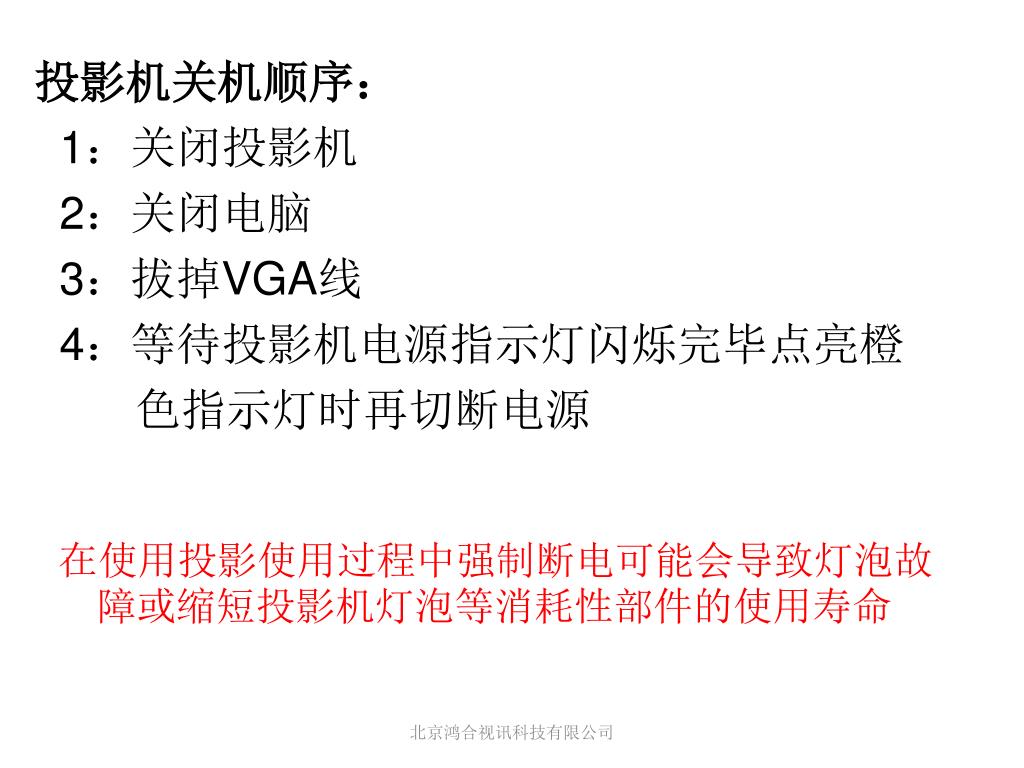

投影机关机顺序:

1:关闭投影机

2:关闭电脑

3:拔掉VGA线

4:等待投影机电源指示灯闪烁完毕点亮橙

色指示灯时再切断电源

在使用投影使用过程中强制断电可能会导致灯泡故障或缩短投影机灯泡等消耗性部件的使用寿命

北京鸿合视讯科技有限公司

slide8

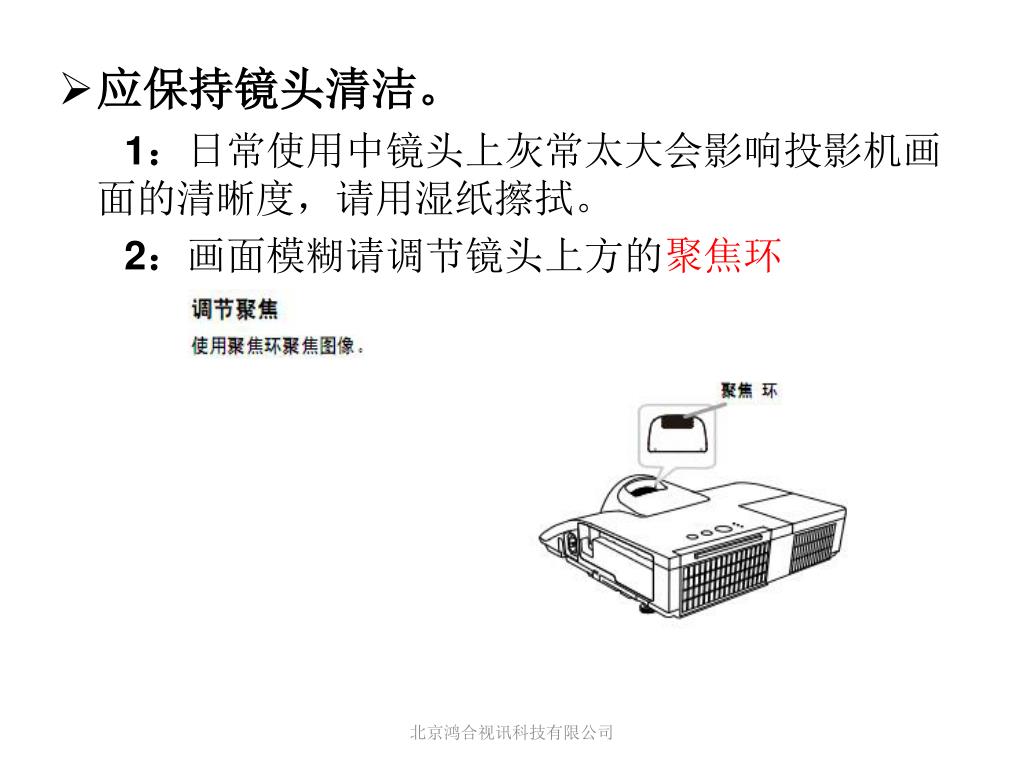

应保持镜头清洁。

  • 1:日常使用中镜头上灰常太大会影响投影机画面的清晰度,请用湿纸擦拭。
  • 2:画面模糊请调节镜头上方的聚焦环

北京鸿合视讯科技有限公司

slide9

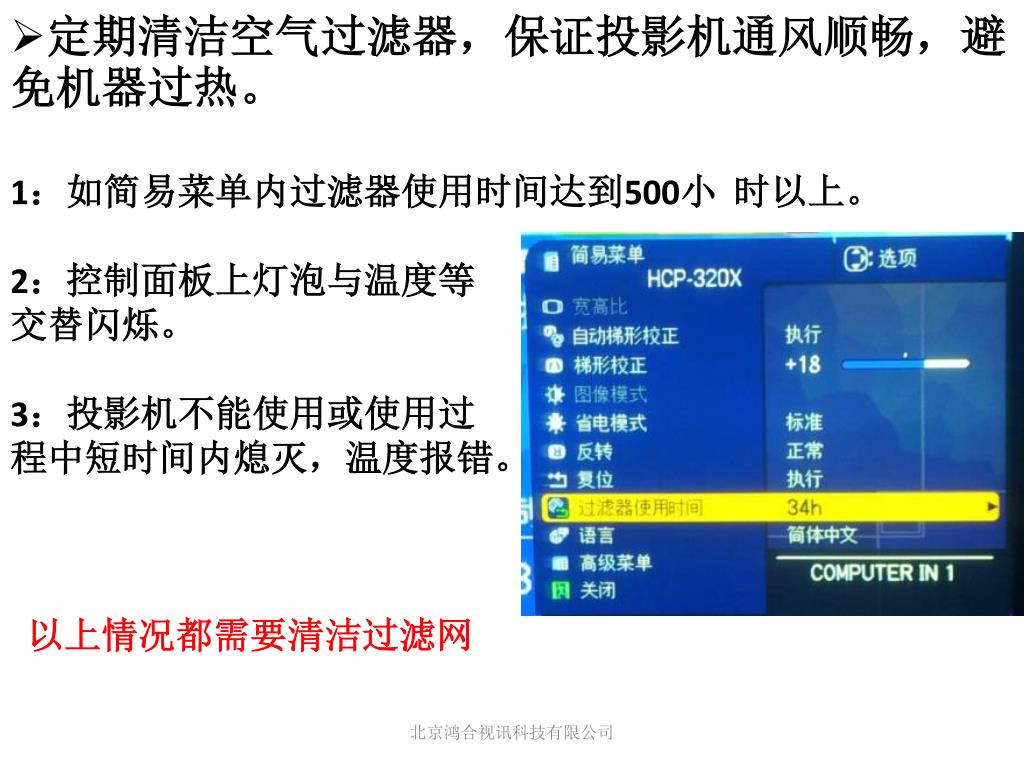

定期清洁空气过滤器,保证投影机通风顺畅,避免机器过热。定期清洁空气过滤器,保证投影机通风顺畅,避免机器过热。

  • 1:如简易菜单内过滤器使用时间达到500小 时以上。
  • 2:控制面板上灯泡与温度等
  • 交替闪烁。
  • 3:投影机不能使用或使用过
  • 程中短时间内熄灭,温度报错。
  • 以上情况都需要清洁过滤网

北京鸿合视讯科技有限公司

slide10

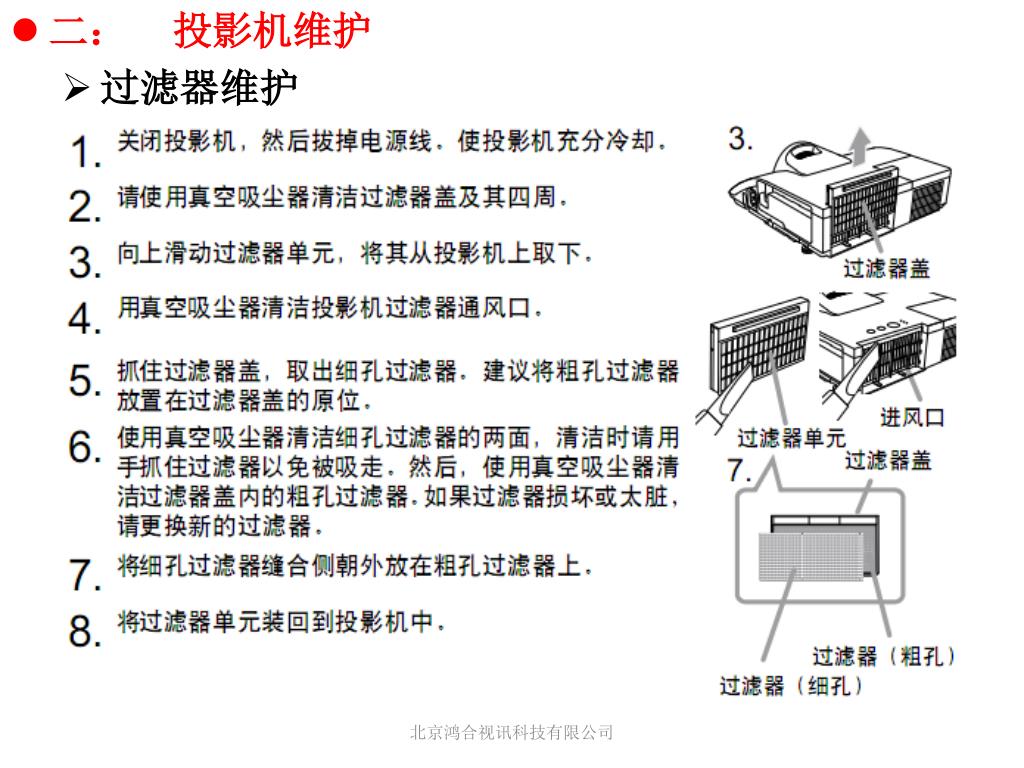

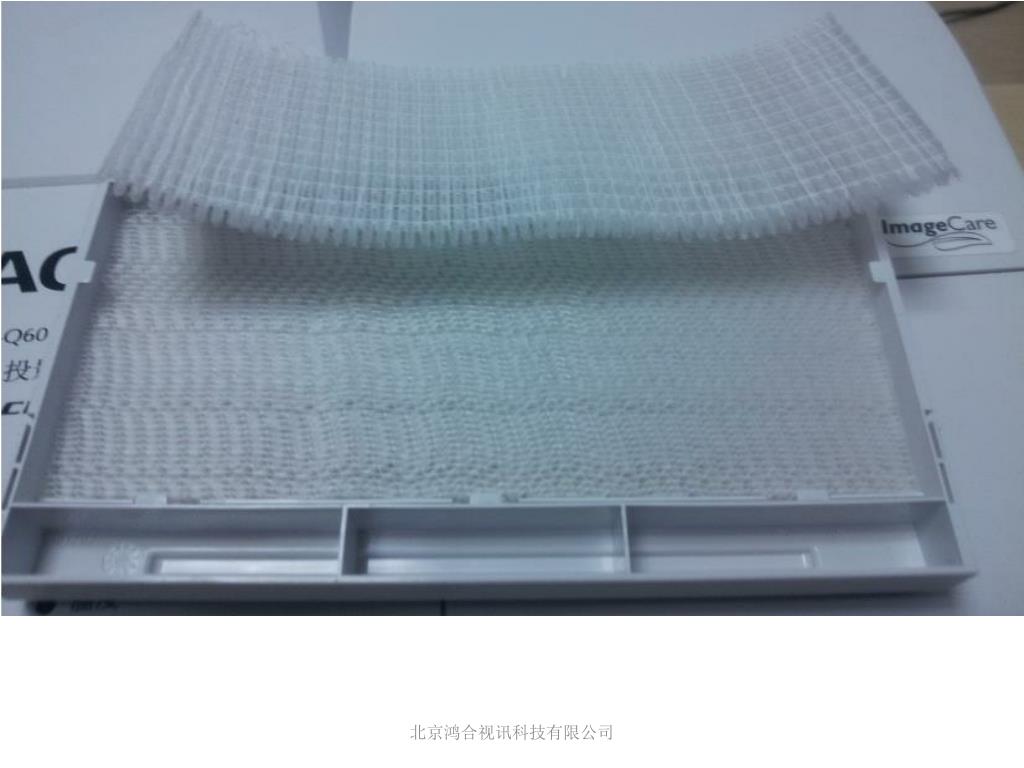

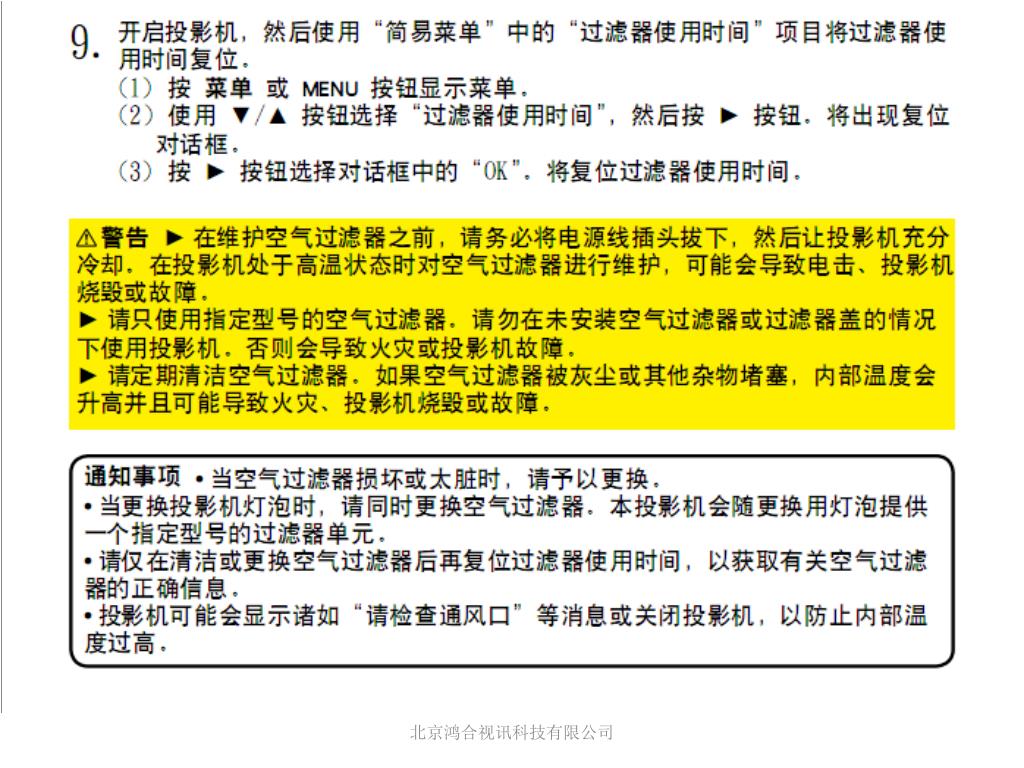

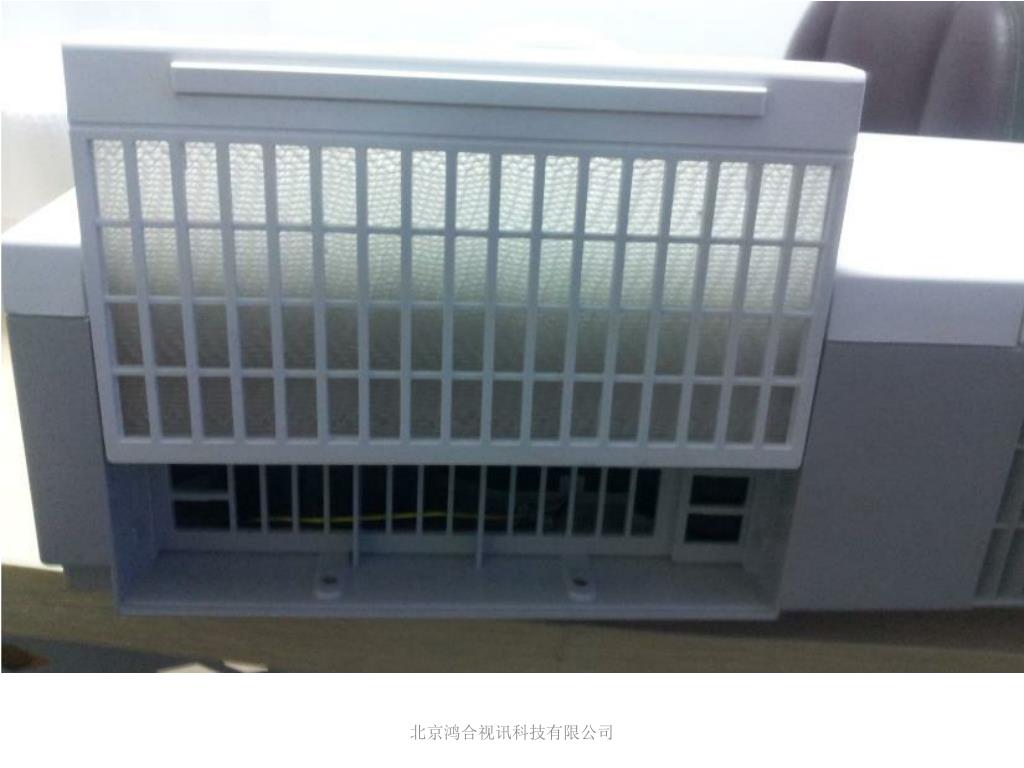

二: 投影机维护

    • 过滤器维护

北京鸿合视讯科技有限公司

slide12

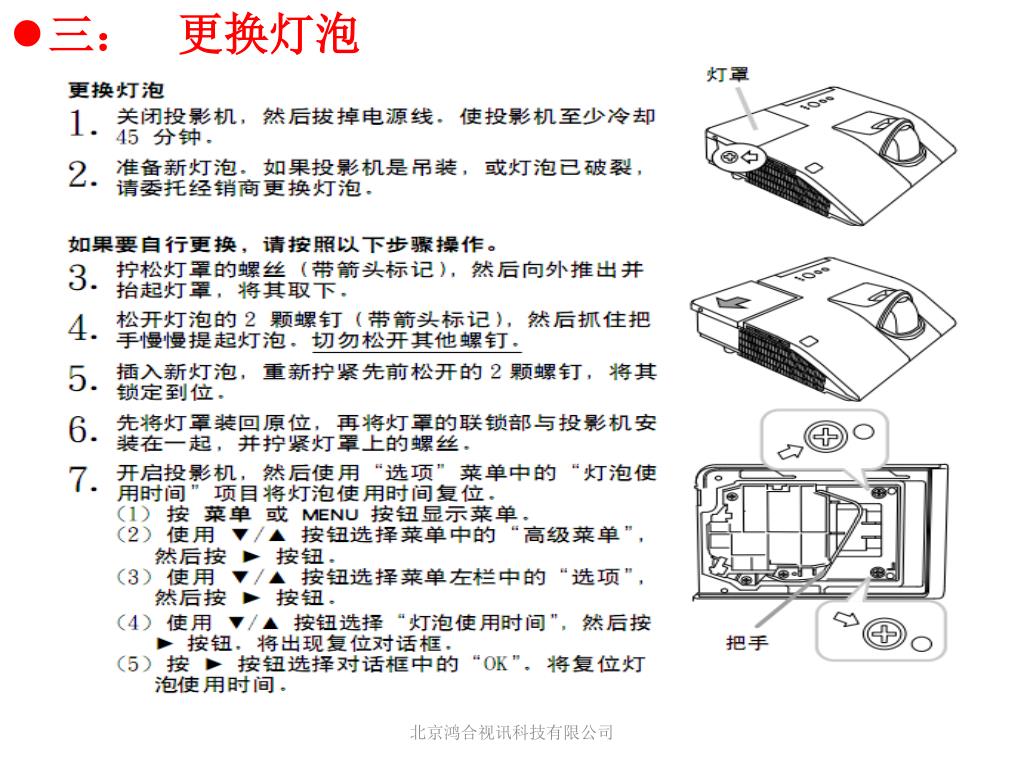

三: 更换灯泡

北京鸿合视讯科技有限公司

slide13

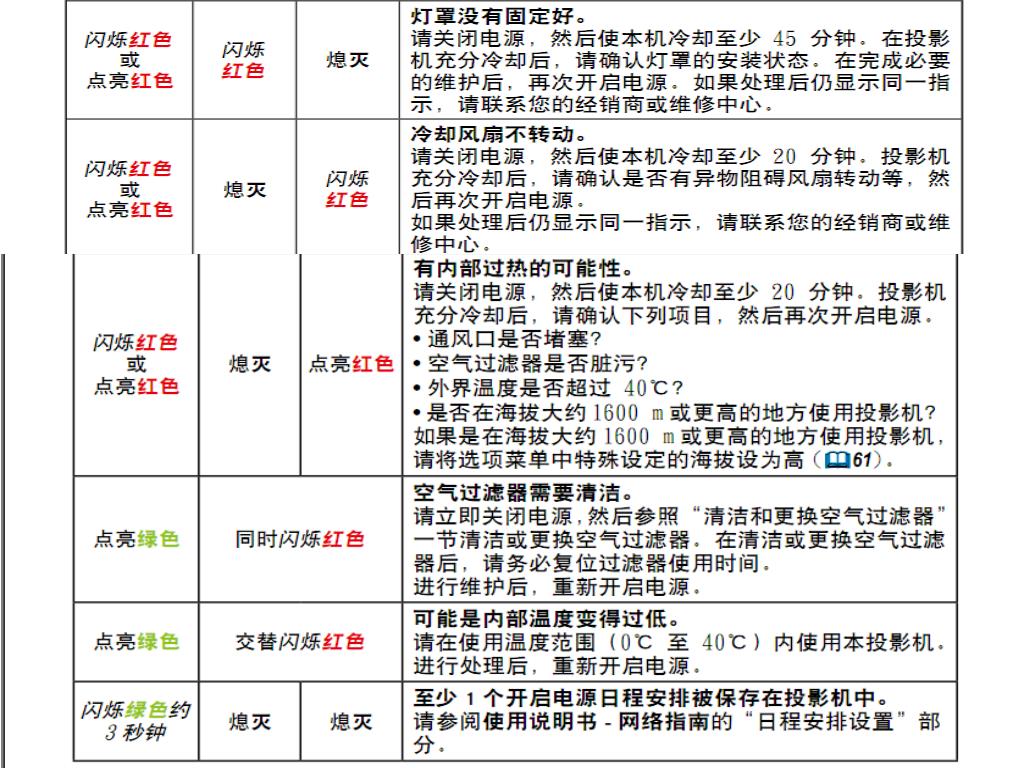

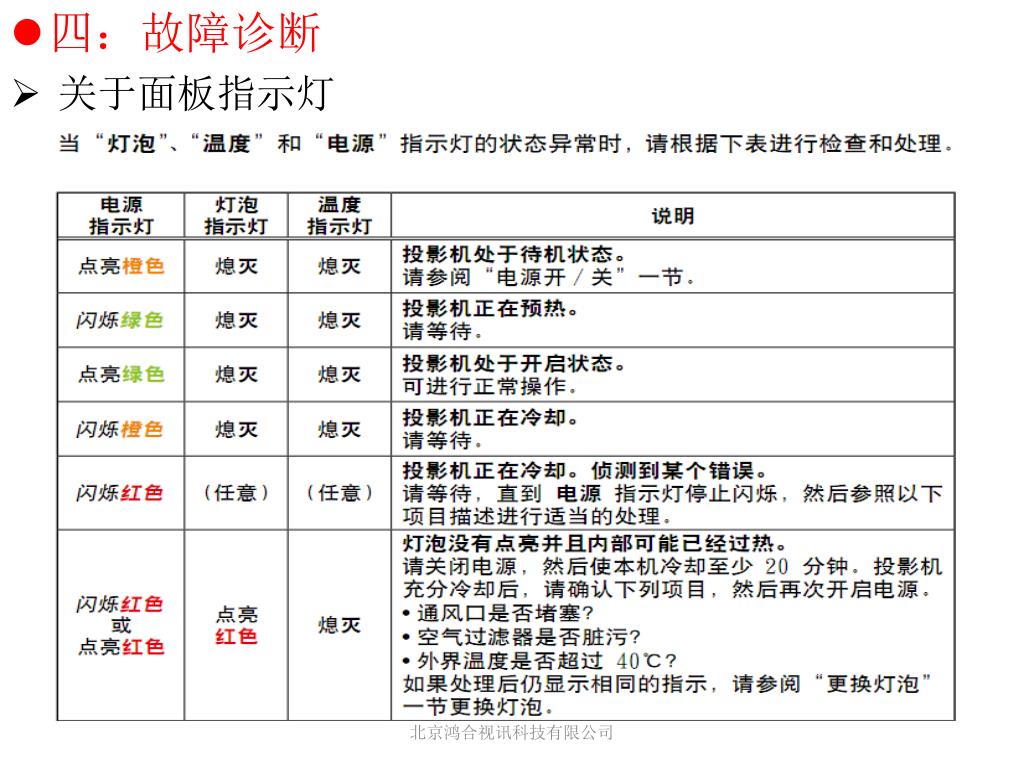

四:故障诊断

  • 关于面板指示灯

北京鸿合视讯科技有限公司

slide15

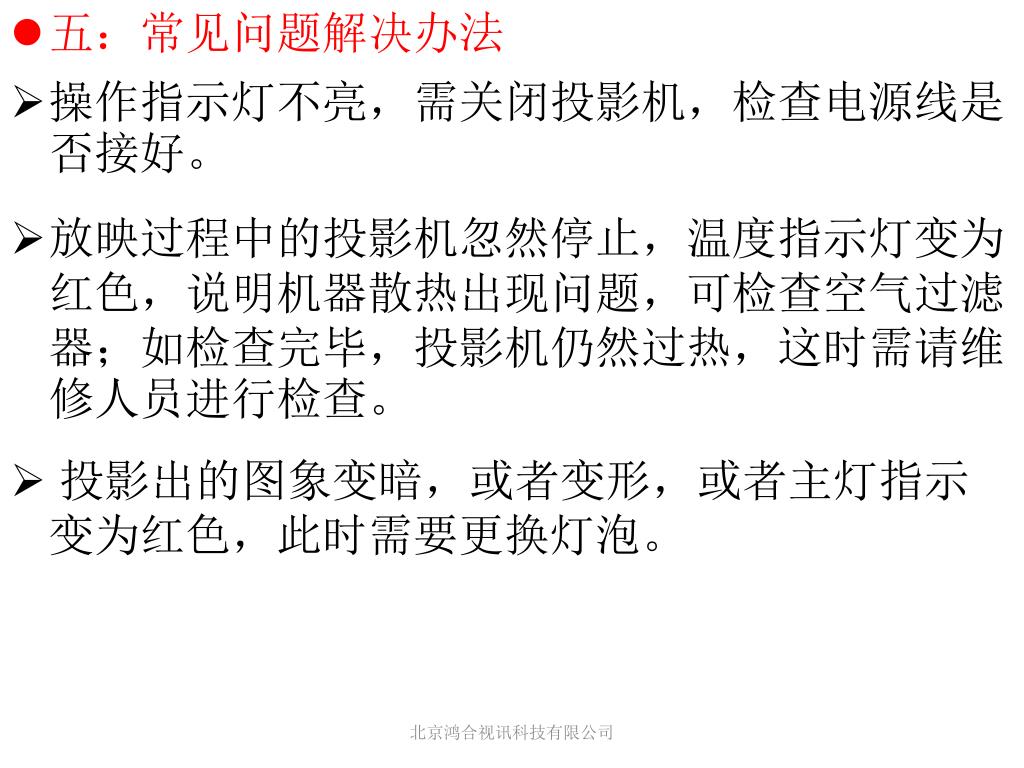

五:常见问题解决办法

  • 操作指示灯不亮,需关闭投影机,检查电源线是否接好。
  • 放映过程中的投影机忽然停止,温度指示灯变为红色,说明机器散热出现问题,可检查空气过滤器;如检查完毕,投影机仍然过热,这时需请维修人员进行检查。
  • 投影出的图象变暗,或者变形,或者主灯指示变为红色,此时需要更换灯泡。

北京鸿合视讯科技有限公司

slide16

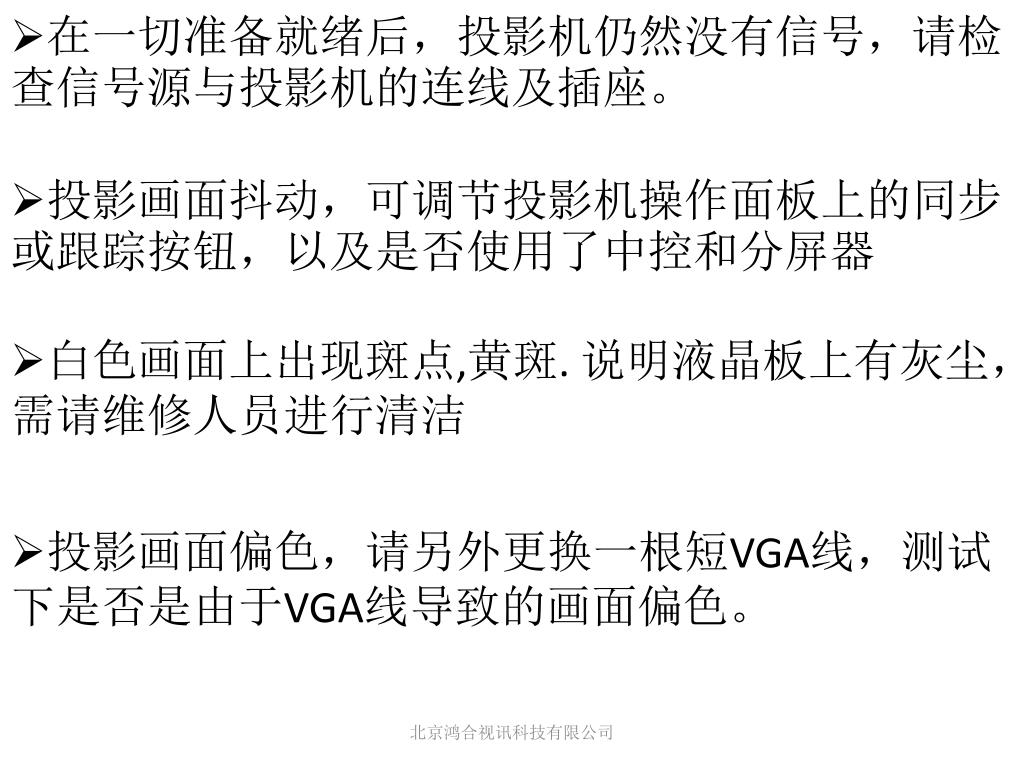

在一切准备就绪后,投影机仍然没有信号,请检查信号源与投影机的连线及插座。在一切准备就绪后,投影机仍然没有信号,请检查信号源与投影机的连线及插座。

  • 投影画面抖动,可调节投影机操作面板上的同步或跟踪按钮,以及是否使用了中控和分屏器
  • 白色画面上出现斑点,黄斑. 说明液晶板上有灰尘,需请维修人员进行清洁
  • 投影画面偏色,请另外更换一根短VGA线,测试下是否是由于VGA线导致的画面偏色。

北京鸿合视讯科技有限公司

slide17

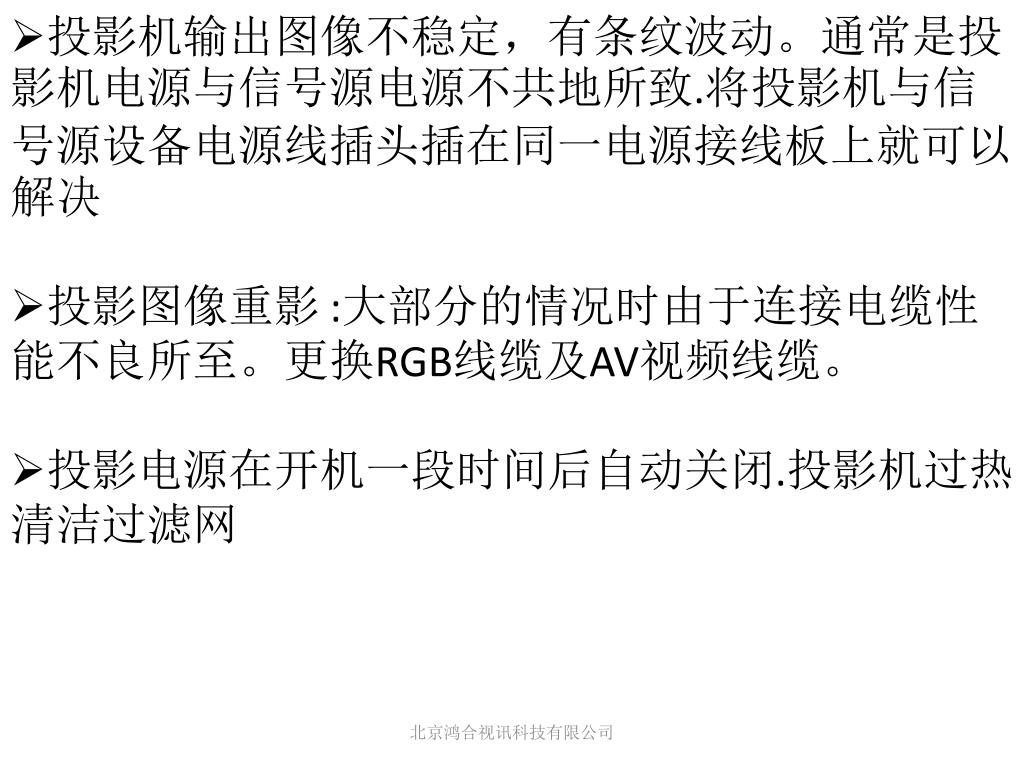

投影机输出图像不稳定,有条纹波动。通常是投影机电源与信号源电源不共地所致.将投影机与信号源设备电源线插头插在同一电源接线板上就可以解决投影机输出图像不稳定,有条纹波动。通常是投影机电源与信号源电源不共地所致.将投影机与信号源设备电源线插头插在同一电源接线板上就可以解决

  • 投影图像重影 :大部分的情况时由于连接电缆性能不良所至。更换RGB线缆及AV视频线缆。
  • 投影电源在开机一段时间后自动关闭.投影机过热
  • 清洁过滤网

北京鸿合视讯科技有限公司

slide18

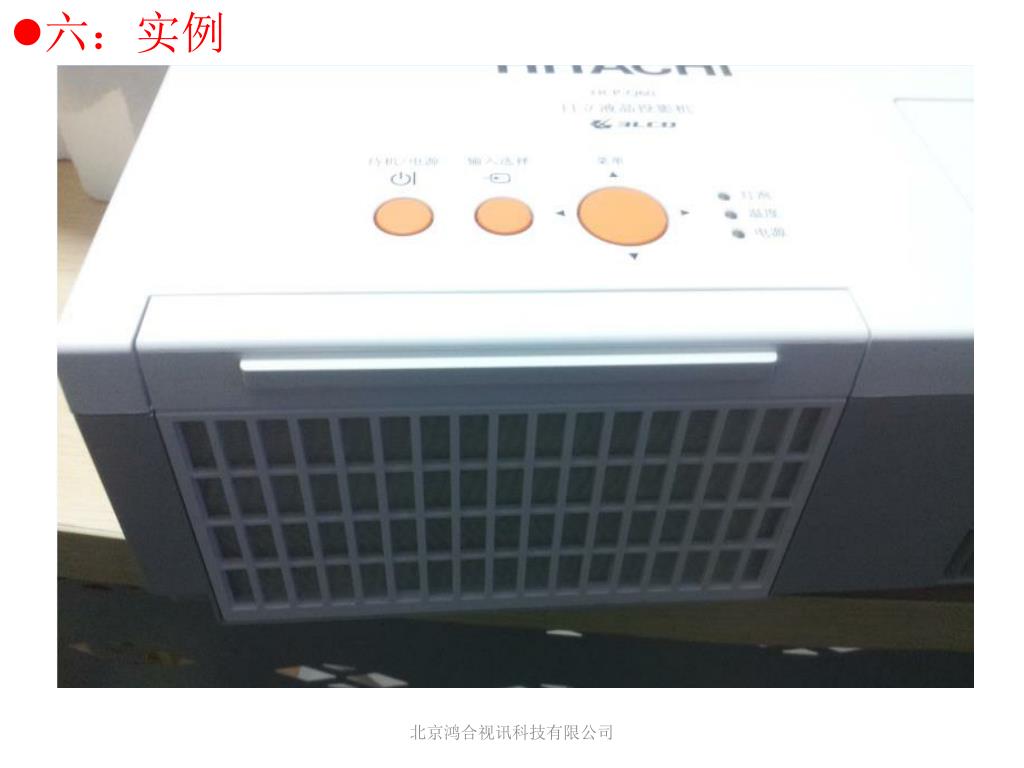

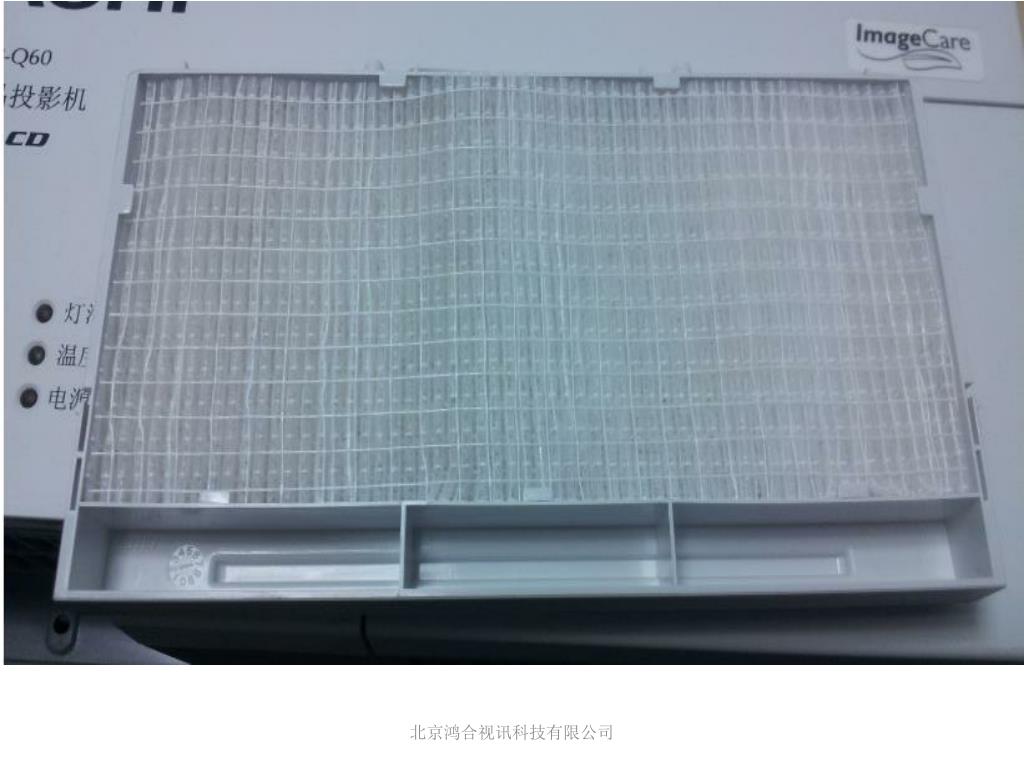

六:实例

北京鸿合视讯科技有限公司

slide22

北京鸿合视讯科技有限公司

400-610-9855

罗嗣亮

079186473296

18907093261

南昌市青山湖区湖滨东路金色水岸1801室

北京鸿合视讯科技有限公司

slide23

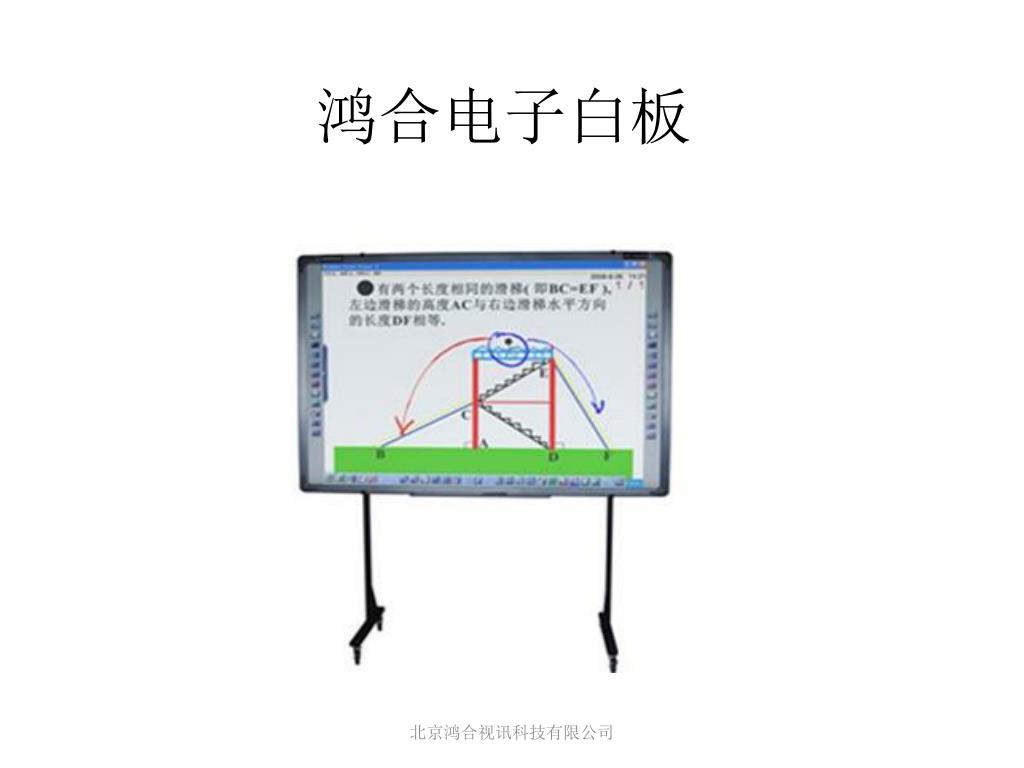

鸿合电子白板

北京鸿合视讯科技有限公司

slide24

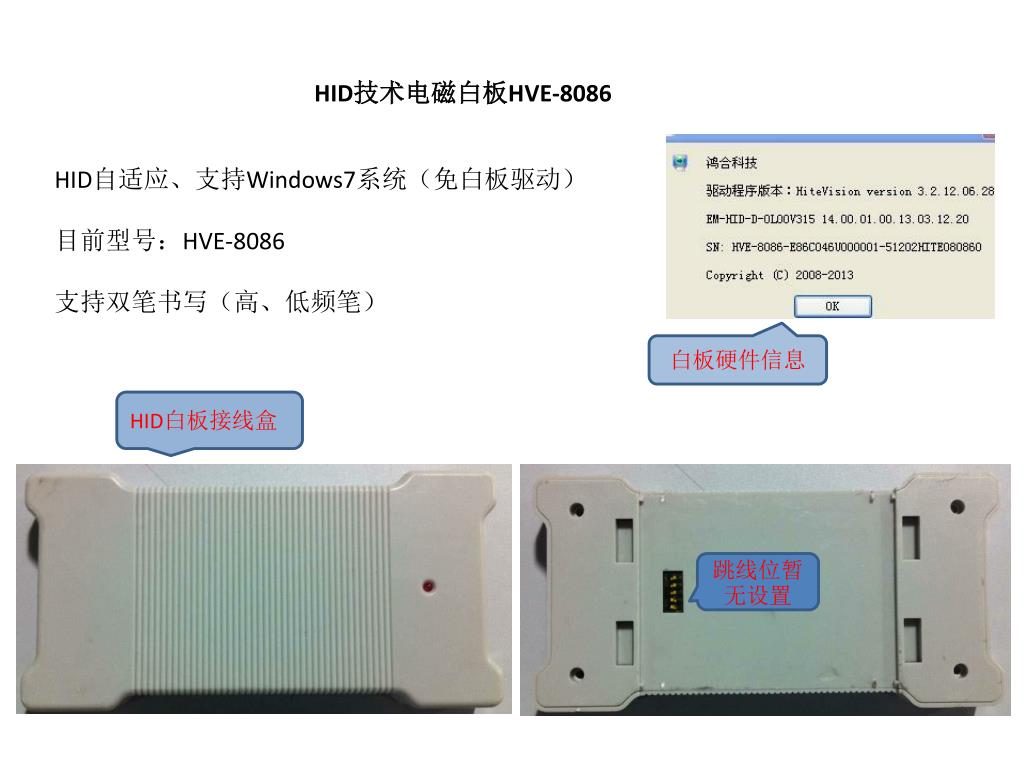

HID技术电磁白板HVE-8086

HID自适应、支持Windows7系统(免白板驱动)

目前型号:HVE-8086

支持双笔书写(高、低频笔)

白板硬件信息

HID白板接线盒

跳线位暂无设置

slide25

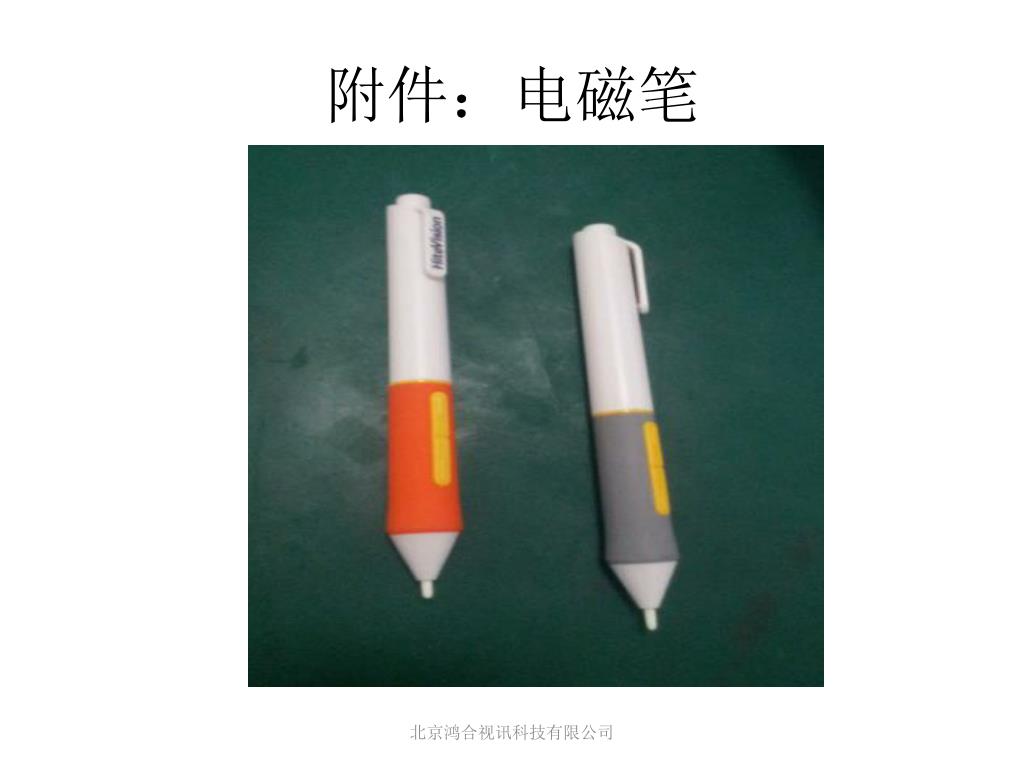

附件:电磁笔

北京鸿合视讯科技有限公司

slide26

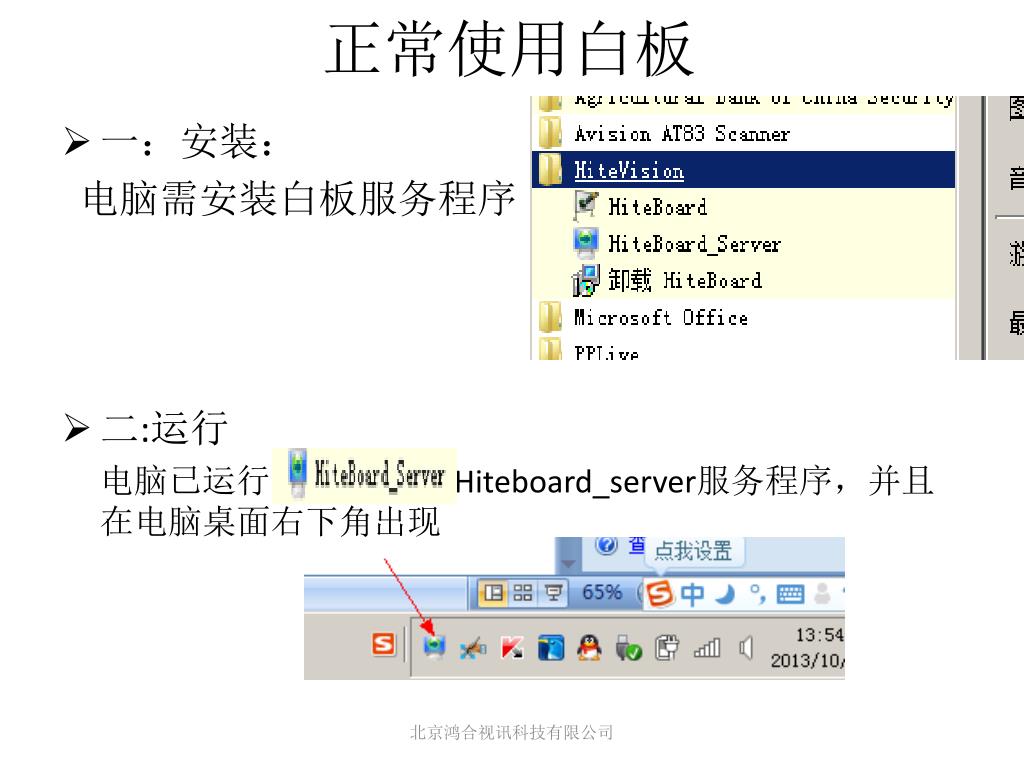

正常使用白板
  • 一:安装:

电脑需安装白板服务程序

  • 二:运行

电脑已运行 Hiteboard_server服务程序,并且在电脑桌面右下角出现

北京鸿合视讯科技有限公司

slide27

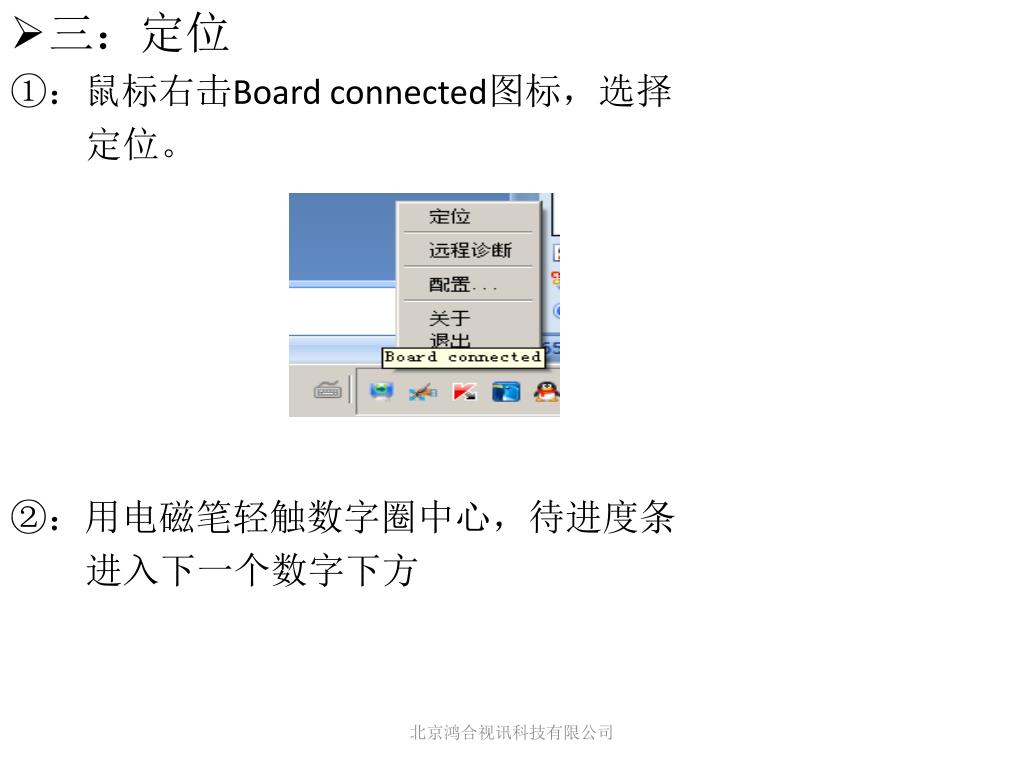

三:定位

①:鼠标右击Board connected图标,选择

定位。

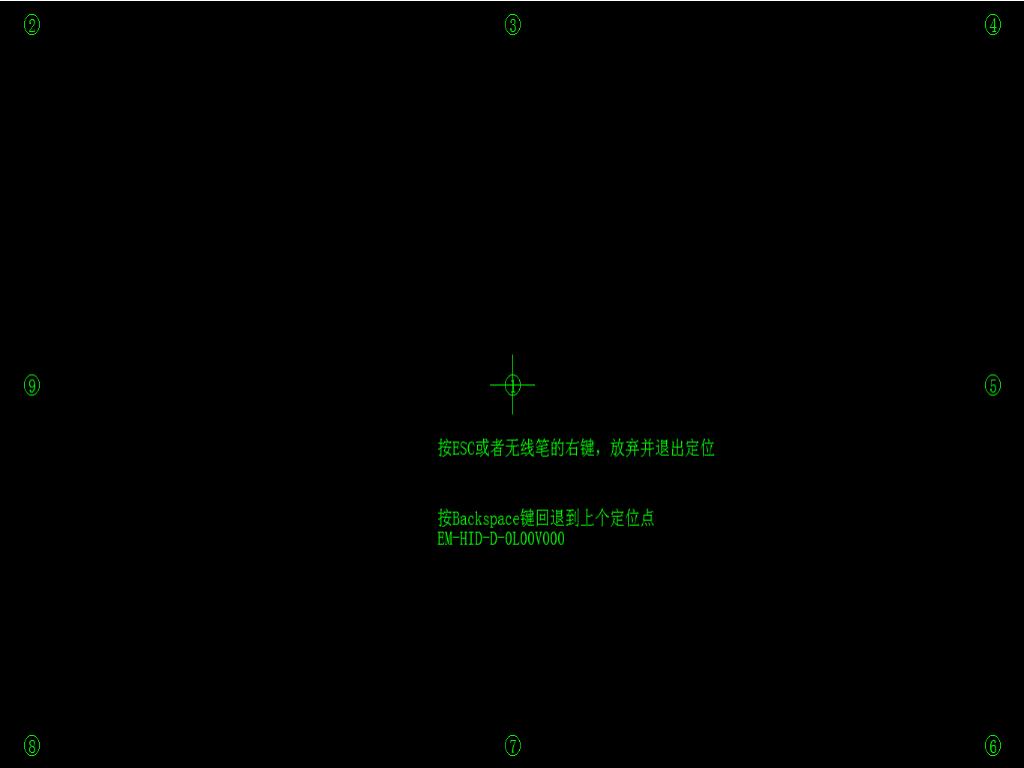

②:用电磁笔轻触数字圈中心,待进度条

进入下一个数字下方

北京鸿合视讯科技有限公司

slide29

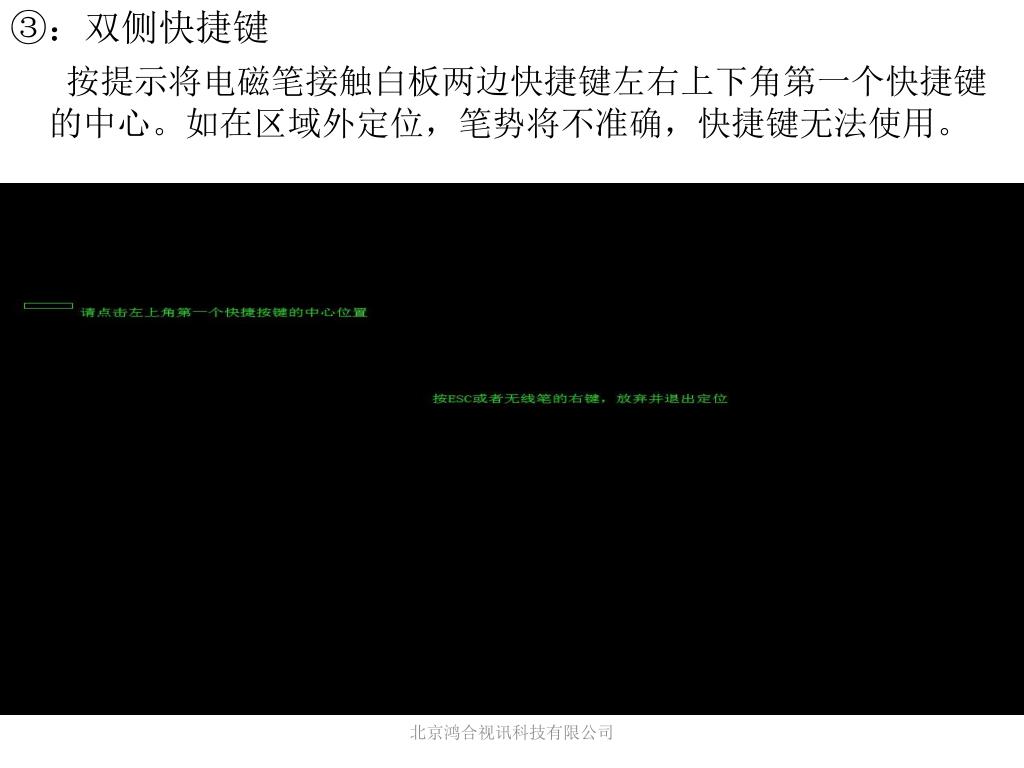

③:双侧快捷键

按提示将电磁笔接触白板两边快捷键左右上下角第一个快捷键的中心。如在区域外定位,笔势将不准确,快捷键无法使用。

北京鸿合视讯科技有限公司

slide30

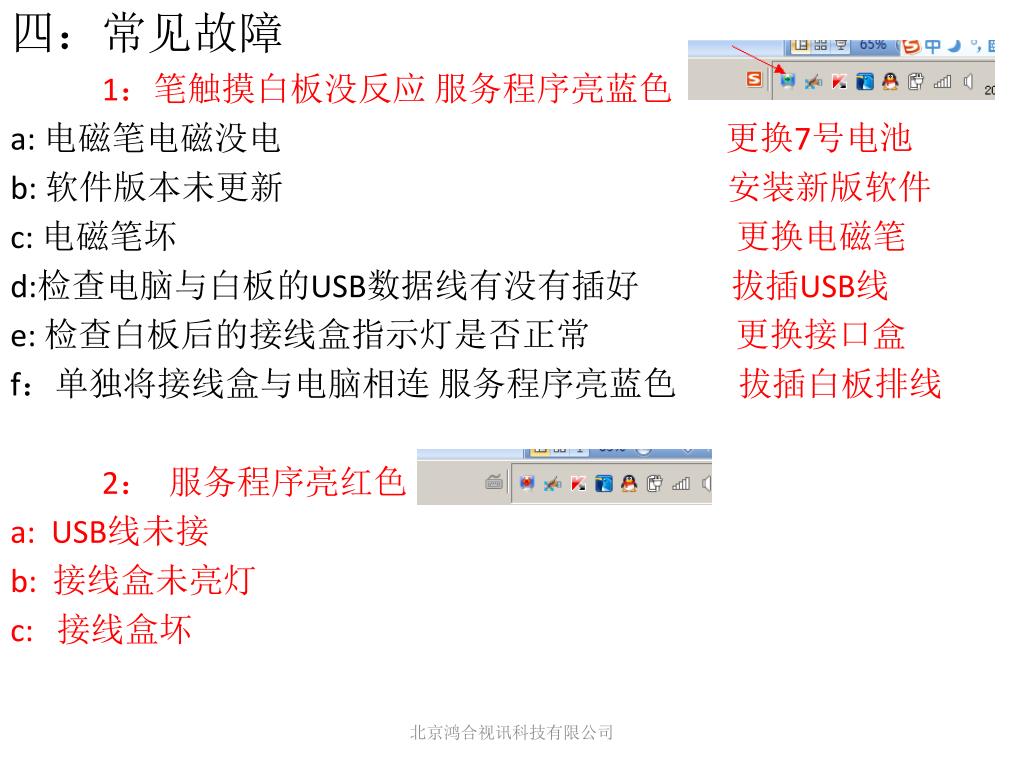

四:常见故障

1:笔触摸白板没反应 服务程序亮蓝色

a: 电磁笔电磁没电 更换7号电池

b: 软件版本未更新 安装新版软件

c: 电磁笔坏 更换电磁笔

d:检查电脑与白板的USB数据线有没有插好 拔插USB线

e: 检查白板后的接线盒指示灯是否正常 更换接口盒

f:单独将接线盒与电脑相连 服务程序亮蓝色 拔插白板排线

2: 服务程序亮红色

a: USB线未接

b: 接线盒未亮灯

c: 接线盒坏

北京鸿合视讯科技有限公司

slide31

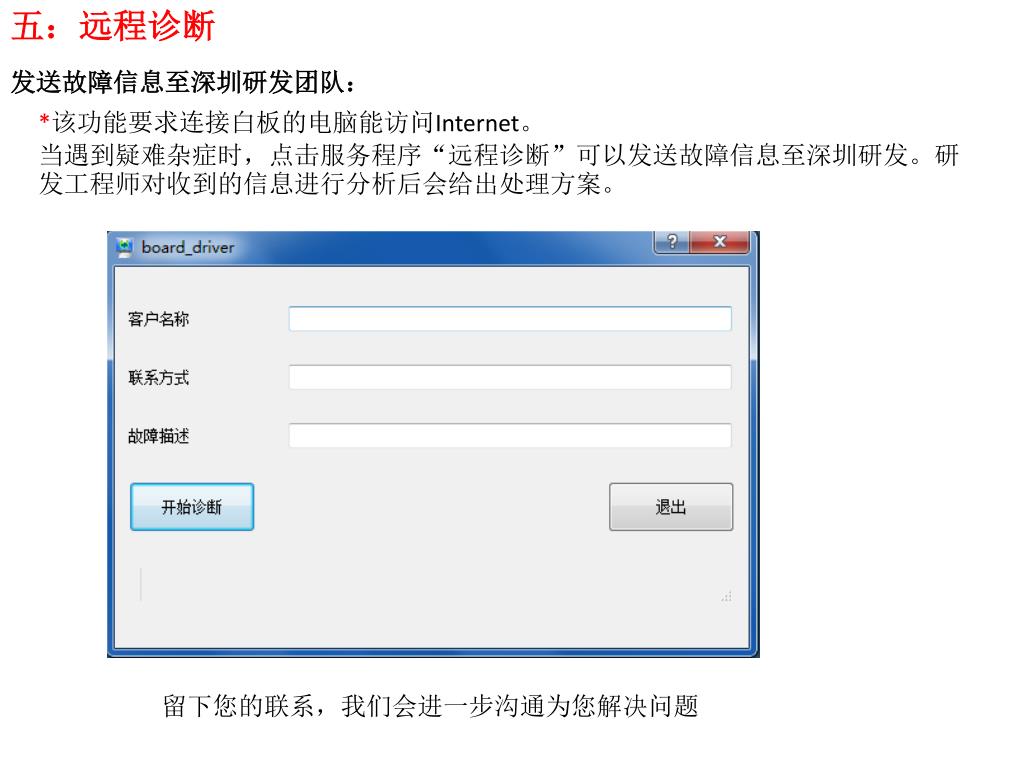

五:远程诊断

发送故障信息至深圳研发团队:

*该功能要求连接白板的电脑能访问Internet。

当遇到疑难杂症时,点击服务程序“远程诊断”可以发送故障信息至深圳研发。研发工程师对收到的信息进行分析后会给出处理方案。

留下您的联系,我们会进一步沟通为您解决问题

slide32

结束

北京鸿合视讯科技有限公司

400-610-9855

南昌区域及抚州区域负责人;熊承伟:13576090140

赣州、吉安、萍乡、鹰潭负责人;徐正刚:18970868282

九江、宜春、上饶、景德镇负责人;樊志强:13732982267

技术支持及售后工程师:罗嗣亮 079186473296 18907093261

南昌市青山湖区湖滨东路金色水岸1801室

北京鸿合视讯科技有限公司

slide33

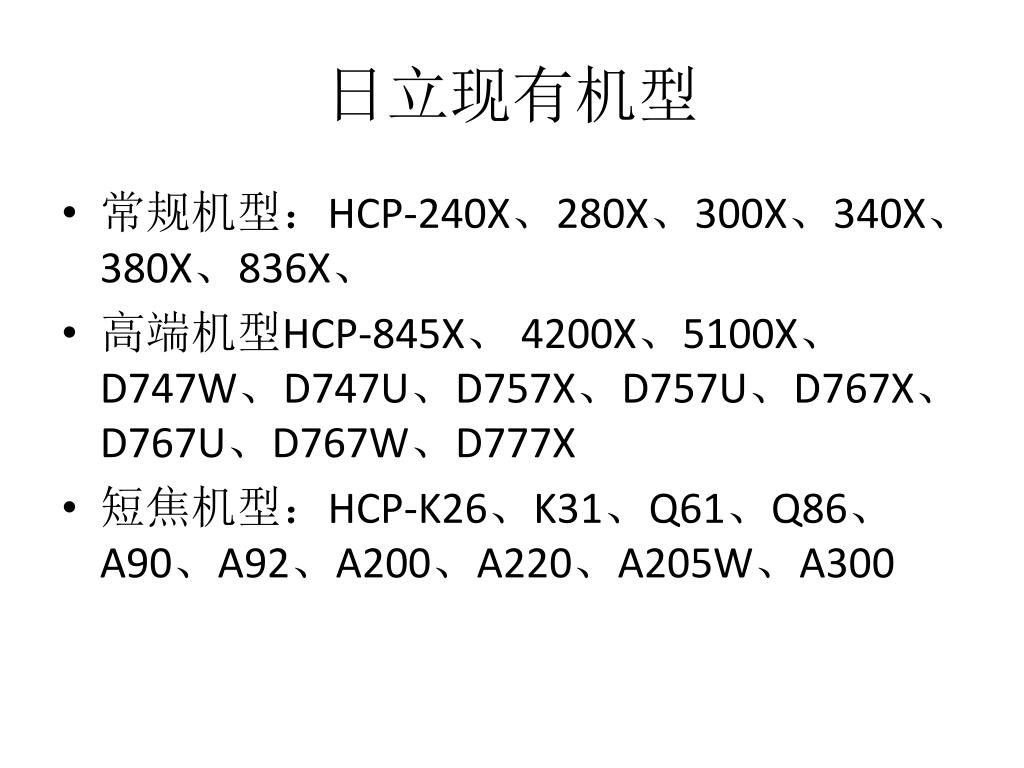

日立现有机型
  • 常规机型:HCP-240X、280X、300X、340X、380X、836X、
  • 高端机型HCP-845X、 4200X、5100X、D747W、D747U、D757X、D757U、D767X、D767U、D767W、D777X
  • 短焦机型:HCP-K26、K31、Q61、Q86、A90、A92、A200、A220、A205W、A300
